Type de produit	Machine à coudre domestique
Marque	Singer
Modèle	HD6620C
Dimensions (L x l x H)	≈440 x 190 x 280 mm
Poids	7 kg
Alimentation électrique	220-240 V~, 50/60 Hz, ou 100-127 V~ selon version
Vitesse de couture maximale	1000 points/min (1000 ± 50 tr/min)
Largeur de point	0 – 7,0 mm
Longueur de point	0 – 4,5 mm
Nombre de points	99 points utilitaires et décoratifs
Boutonnière automatique	Oui, en une étape avec pied spécial
Enfile-aiguille intégré	Oui
Bras libre	Oui, avec coffret-accessoires amovible
Griffes d’entraînement abattables	Oui (pour couture de boutons)
Pression du pied-de-biche réglable	Oui, par molette
Tension du fil réglable	Oui, par molette (de 1 à 9 environ)
Marche arrière	Oui, avec bouton
Arrêt aiguille haut/bas	Oui, bouton dédié
Éclairage	LED
Niveau sonore	Inférieur à 80 dB
Classe de protection	II (Europe)
Accessoires inclus	4 canettes, pieds-de-biche (polyvalent, ourlet invisible, fermeture à glissière, boutonnière, point fantaisie, antiadhésif, bout ouvert transparent), brosse-découvit, tournevis en L, porte-bobines, housse souple, pédale, cordon d’alimentation
Entretien	Nettoyer régulièrement la zone de canette et les griffes avec la brosse. Lubrification non nécessaire.
Type de pédale	C-8000 (Zeng Hsing)

FOIRE AUX QUESTIONS - HD6620C SINGER

Comment enfiler la machine correctement ?

Levez le pied-de-biche et placez l'aiguille en position haute. Suivez le chemin du fil : guide-fil, disques de tension, releveur de fil, guide-fil inférieur, puis enfilez l'aiguille de l'avant vers l'arrière. Utilisez l'enfile-aiguille intégré si vous le souhaitez.

Que faire si le fil s'emmêle sous le tissu ?

Cela indique généralement un mauvais enfilage du fil supérieur. Réenfilez la machine en vous assurant que le fil passe correctement dans le mécanisme de tension et le releveur de fil. Vérifiez aussi que la canette est correctement insérée.

Comment régler la tension du fil ?

Tournez le bouton de tension du fil en haut de la machine. Pour une couture équilibrée, les fils doivent se croiser au milieu du tissu. Si le fil de canette apparaît dessus, réduisez la tension ; si le fil supérieur apparaît dessous, augmentez-la.

Comment changer l'aiguille ?

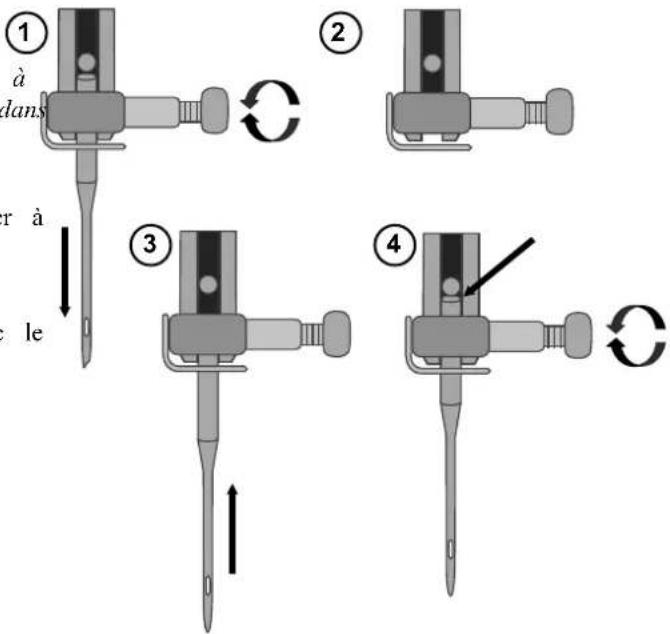

Éteignez la machine. Desserrez la vis de l'aiguille, retirez l'ancienne aiguille, insérez la nouvelle avec le côté plat vers l'arrière, puis serrez la vis. Utilisez le tournevis en L fourni si nécessaire.

Que faire si la machine n'avance pas le tissu ?

Vérifiez que le pied-de-biche est abaissé, que les griffes d'entraînement sont relevées (actionnez le levier à l'arrière du bras libre), et que la longueur de point n'est pas réglée sur zéro.

Comment réaliser une boutonnière ?

Utilisez le pied pour boutonnière en une étape. Insérez le bouton dans le porte-bouton à l'arrière du pied pour définir la longueur. Placez le tissu sous le pied, abaissez le levier de boutonnière, puis appuyez sur la pédale. La machine coud automatiquement la boutonnière.

Comment nettoyer la zone de canette ?

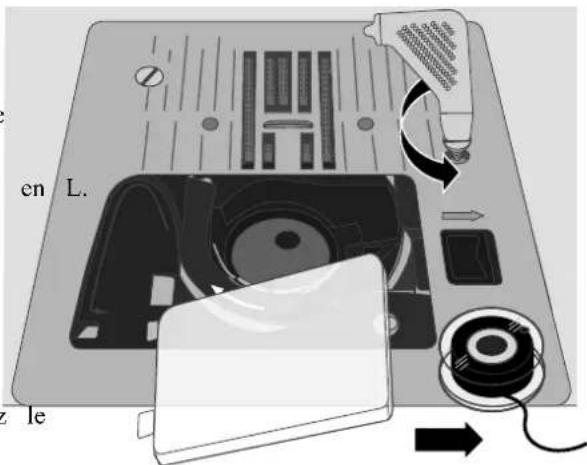

Éteignez la machine. Retirez le pied-de-biche, le couvercle de canette, la canette, puis la plaque à aiguille. Utilisez la brosse fournie pour nettoyer les griffes d'entraînement et le compartiment. Remontez le tout dans l'ordre inverse.

Que faire en cas de rupture du fil supérieur ?

Vérifiez que le fil n'est pas coincé sur la bobine ou derrière le porte-bobine, que la machine est correctement enfilée (levez le pied-de-biche et réenfilez), et que la tension du fil n'est pas trop élevée. Réduisez la tension si nécessaire.

Comment bobiner la canette ?

Placez le fil sur la broche porte-bobine et guidez-le autour du disque de tension de bobinage. Insérez le fil dans le trou de la canette, placez la canette sur l'axe de bobinage, puis poussez l'axe vers la droite. Tenez le bout du fil et appuyez sur la pédale. La machine s'arrête automatiquement quand la canette est pleine.

Que faire si la machine ne démarre pas ?

Vérifiez que l'axe de bobinage de la canette n'est pas engagé (poussez-le vers la gauche), que le cordon d'alimentation et la pédale sont bien branchés, et que l'interrupteur est sur 'I'. Si le problème persiste, contactez un centre technique agréé.

MODE D'EMPLOI HD6620C SINGER

Cette machine à coudre à usage domestique est conçue pour répondre aux normes IEC/EN 60335-2-UL1594.

CONSIGNES DE SÉCURITÉ IMPORTANTES

Lors de l'utilisation d'un appareil électrique, les précautions de sécurité essentielles doivent toujours è respectées, y compris les suivantes :

Lisez attentivement toutes les instructions avant d'utiliser cette machine à coudre à usage domestique. Conservez les instructions dans un lieu approprié près de la machine. Veillez à les transmettre avec si celle-ci est donnée à une autre personne.

DANGER - POUR REDUIRE LE RISQUE DE DECHARGE ELECTRIQUE :

- Vous ne devez jamais laisser une machine à coudre sans surveillance lorsqu'elle est branchée. La électrique, à laquelle la machine est connectée, devrait être facilement accessible. Débranchez toujo cette machine à coudre de la prise immédiatement après l'avoir utilisée et avant de la nettoyer, capots, de lubrifier ou lorsque vous faites n'importe quels autres réglages mentionnés dans le mar d'instruction.

AVERTISSEMENT – POUR REDUIRE LE RISQUE DE BRULURES, D'INCENDIE, DE DECHARGE ELECTRIQUE OU D BLESSURES CORPORELLES :

- Ne laissez personne jouer avec la machine. Il est fortement recommandé de redoubler d'attention cette machine à coudre est utilisée par ou près d'enfants.

- N'utilisez cette machine à coudre que pour son usage prévu, comme décrit dans ce manuel. N'ut les accessoires recommandés par le fabricant, conformément aux indications fournies dans ce manu

- Ne faites jamais fonctionner cette machine à coudre si la prise ou le cordon sont endommagés, fonctionne pas correctement ou si elle est tombée par terre ou a été endommagée ou plongée de Retournez la machine au distributeur ou au centre technique le plus proche de chez vous pour révision, réparation ou réglage mécanique ou électrique.

- Ne faites jamais fonctionner la machine à coudre si une ou plusieurs ouvertures de ventilation so bouchées. Évitez toute présence de peluche, poussières, chutes de tissus dans la ventilation ou da pédale de commande.

- N'approchez pas les doigts des parties mobiles, en particulier au niveau de la zone située autour de l'aiguille de la machine.

- Utilisez toujours la plaque à aiguille appropriée. L'utilisation d'une plaque inappropriée risquerait de briser les aiguilles.

• N'utilisez jamais d'aiguilles tordues.

- Ne tirez pas sur le tissu et ne le poussez pas pendant la couture. Vous éviterez ainsi de faire puis de la casser.

- Portez des lunettes de sécurité.

- Éteignez la machine (interrupteur sur « 0 ») lors des réglages au niveau de l'aiguille, par exemple de l'aiguille, changement d'aiguille, bobinage de la canette, changement de pied presseur, etc.

- Ne faites jamais tomber, ni glisser un objet dans les ouvertures.

- N'utilisez pas la machine à l'extérieur.

- N'utilisez pas votre machine à proximité de bombes aérosols ou de vaporisateurs, ou lorsque de est administré.

• Pour débrancher, commencez toujours par éteindre votre machine (interrupteur sur « 0 »), puis prise du secteur.
• Ne débranchez pas la machine en tirant sur le cordon. Pour débrancher, saisissez la prise et n
• La pédale est utilisée pour faire fonctionner la machine. Ne placez jamais d'autres objets sur la commande.
  • N'utilisez pas la machine si elle est mouillée.
• Si le voyant LED est endommagé ou cassé, il doit être remplacé par le fabricant ou son ager toute autre personne qualifiée, afin d'éviter les risques.
• Si le cordon de la pédale est endommagé, il doit être remplacé par le fabricant ou son agent toute autre personne qualifiée, afin d'éviter les risques.

CONSERVER CES INSTRUCTIONS

POUR LES PAYS DU CENELEC UNIQUEMENT :

Cet appareil peut être utilisé par des enfants de plus de 8 ans ainsi que des personnes ayant de physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, s'ils so supervisés ou ont reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et s'ils comprennent les éventuels risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien à réaliser par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

Le niveau sonore en conditions normales est inférieur à 80dB.

La machine ne doit être utilisée qu'avec une pédale du type C-8000 fabriquée par Zeng Hsing, 7

POUR LES PAYS HORS CENELEC :

Cette machine à coudre n'est pas destinée à être utilisée par des personnes (y compris des enfants capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissance une personne responsable de leur sécurité les surveille ou les aide à utiliser la machine à coudre pas les enfants jouer avec la machine à coudre.

Le niveau sonore en conditions normales est inférieur à 80dB.

La machine ne doit être utilisée qu'avec une pédale du type C-8000 fabriquée par Zeng Hsing, 7

TABLE DES MATIÈRES

INTRODUCTION

Utilisation prévue....1

Présentation de la machine ....1

Description de la zone d'aiguille....2

Haut de la machine....2

Vue d'ensemble des accessoires ....3

Accessoires inclus (non illustrés) ....3

Pieds-de-biche 4

Accessoires en option....4

Vue d'ensemble des points....5

Points utilitaires ....5

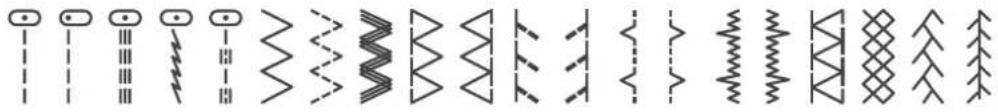

Points décoratifs....6

PRÉPARATIONS......

Déballage de la machine....8

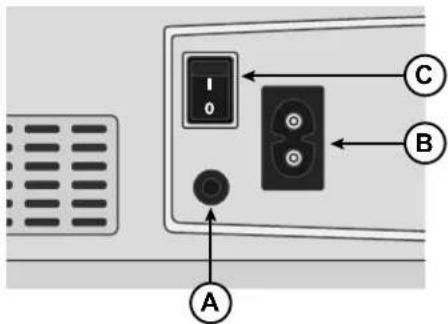

Branchement à l'alimentation électrique ....8

Rangement de la machine après la couture ....8

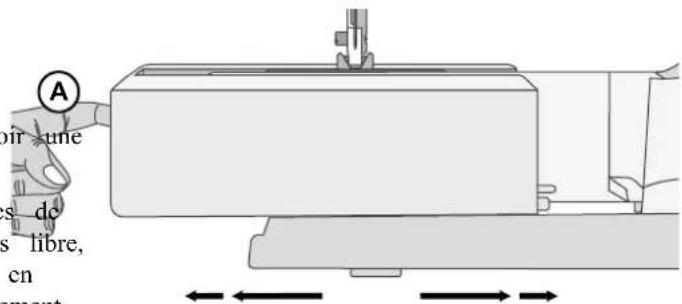

Bras libre / Coffret-accessoires amovible....9

Releveur du pied-de-biche 9

Couteau de fil 9

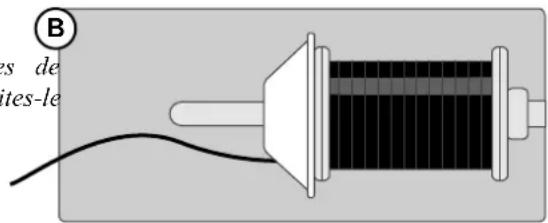

Tige porte-bobine 10

Bobiner la canette.... 11

Mettre la canette en place 11

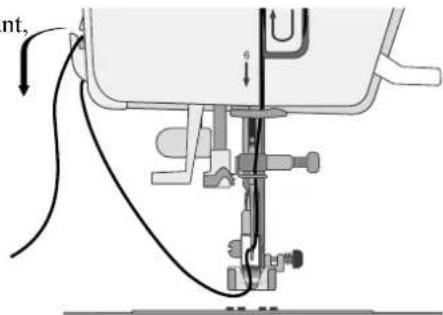

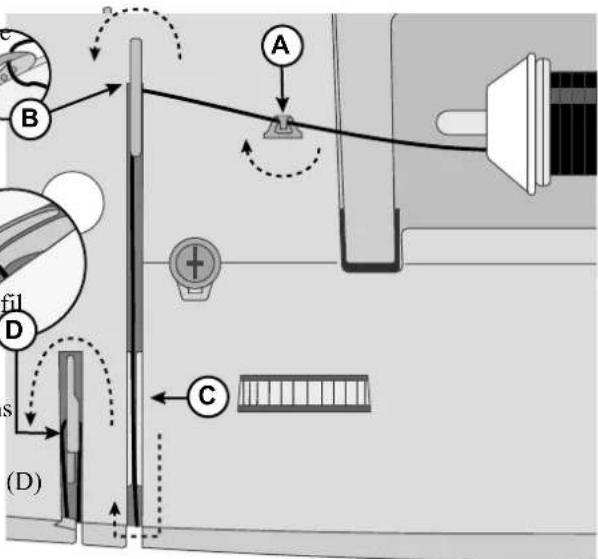

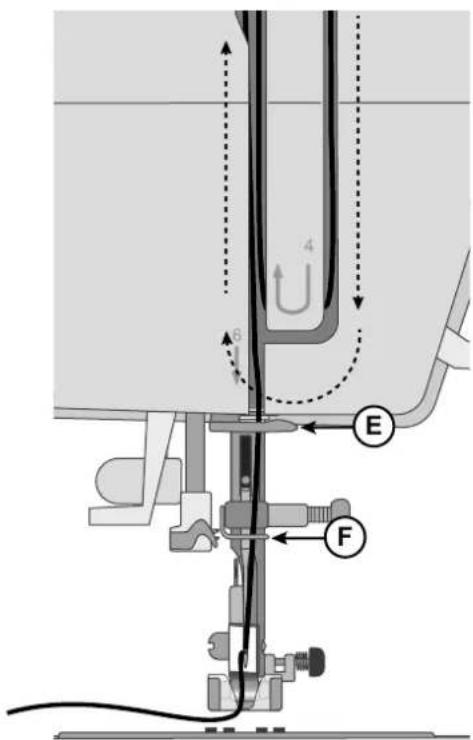

Enfilage de la machine....12

Enfile-aiguille 13

Aiguilles....13

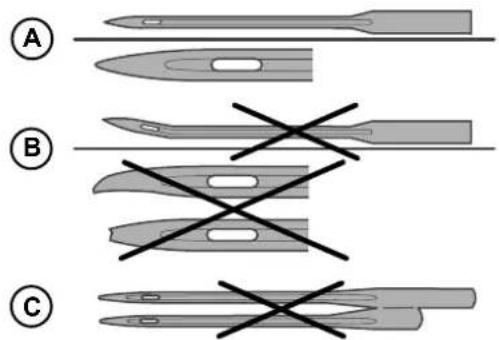

Informations importantes sur les aiguilles.... 14

Guide de sélection — Taille d'aiguille, tissu, fil 14

Changer l'aiguille 14

Tension du fil 15

Coudre sans griffes d'entraînement....15

Pression du pied-de-biche....15

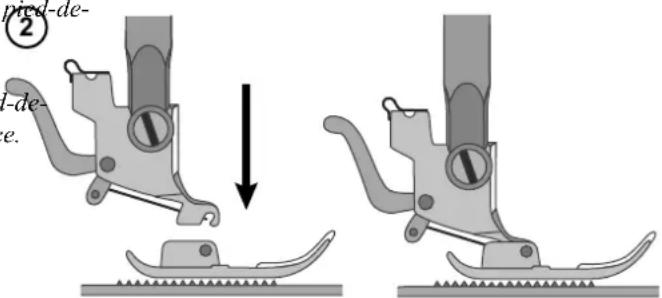

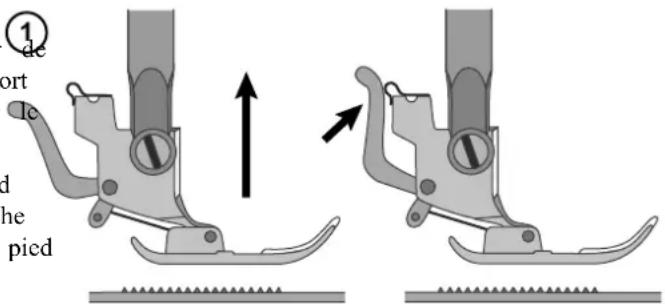

Changer le pied-de-biche 16

Boutons de commande de fonctionnement et de

points 16

Bouton de marche arrière 16

Aiguille haut/bas 16

Menu/Son Marche/Arrêt 16

Flèches de navigation 17

Points utilitaires et décoratifs 17

Largeur de point/position de l'aiguille 17

Longueur de point 17

Sélectionner un point .....17

COUTURE 18

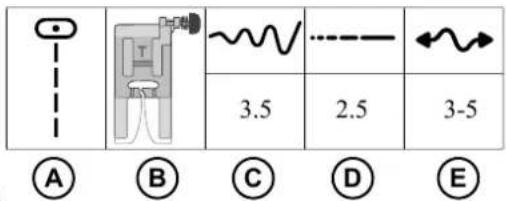

Couture 18

Commencez à coudre - Point droit .....18

Changement de position d'aiguille.... 18

Changer de sens de couture....19

Terminer la couture 19

Point droit extensible....19

Point de surjet incliné 20

Point surjet fermé 21

Ourlet invisible....21

Reprisage et raccommodage....22

Réparer les grands trous.... 22

Réparation d'accrocs 22

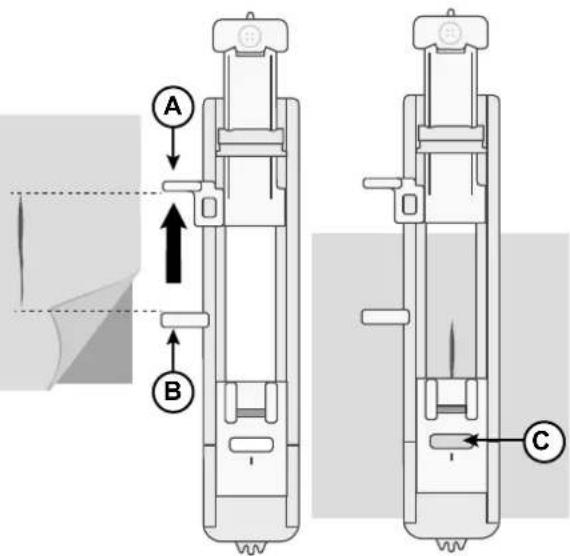

Réparer les petits trous 23

Clurlet de jean....24

Couture de boutons 24

Boutonnière en une étape 25

Couture de fermeture à glissière .....26

Fermeture à glissière centrée.... 26

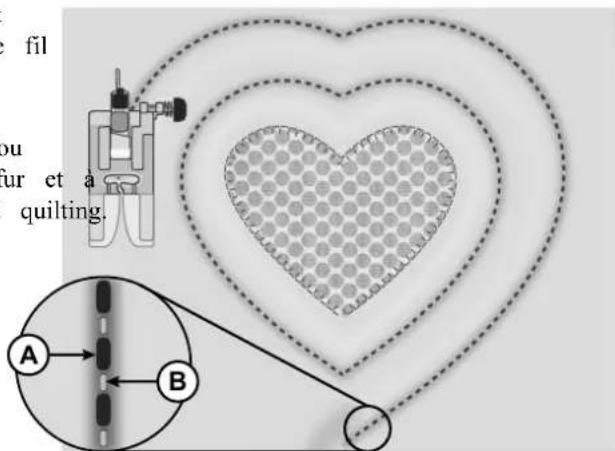

Point de quilting aspect fait main....27

ENTRETIEN 28

Nettoyage de la machine....28

Nettoyage de la zone de canette....28

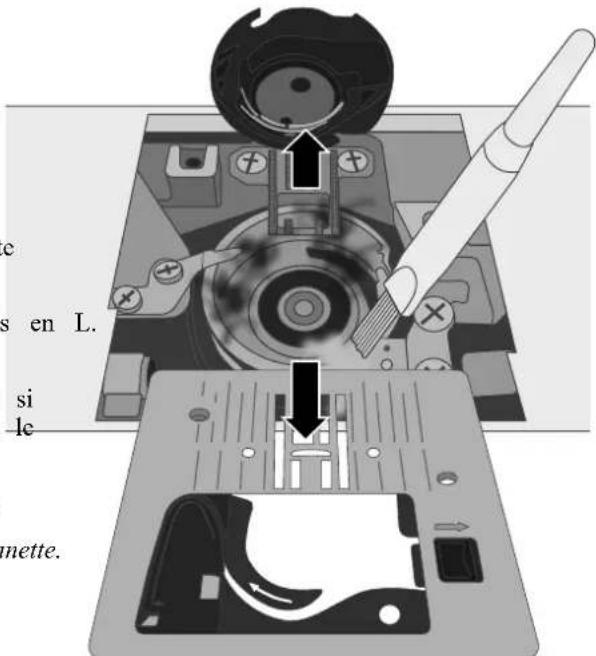

Nettoyage sous la zone de canette .....29

Dépannage 29

Spécification technique ....33

8

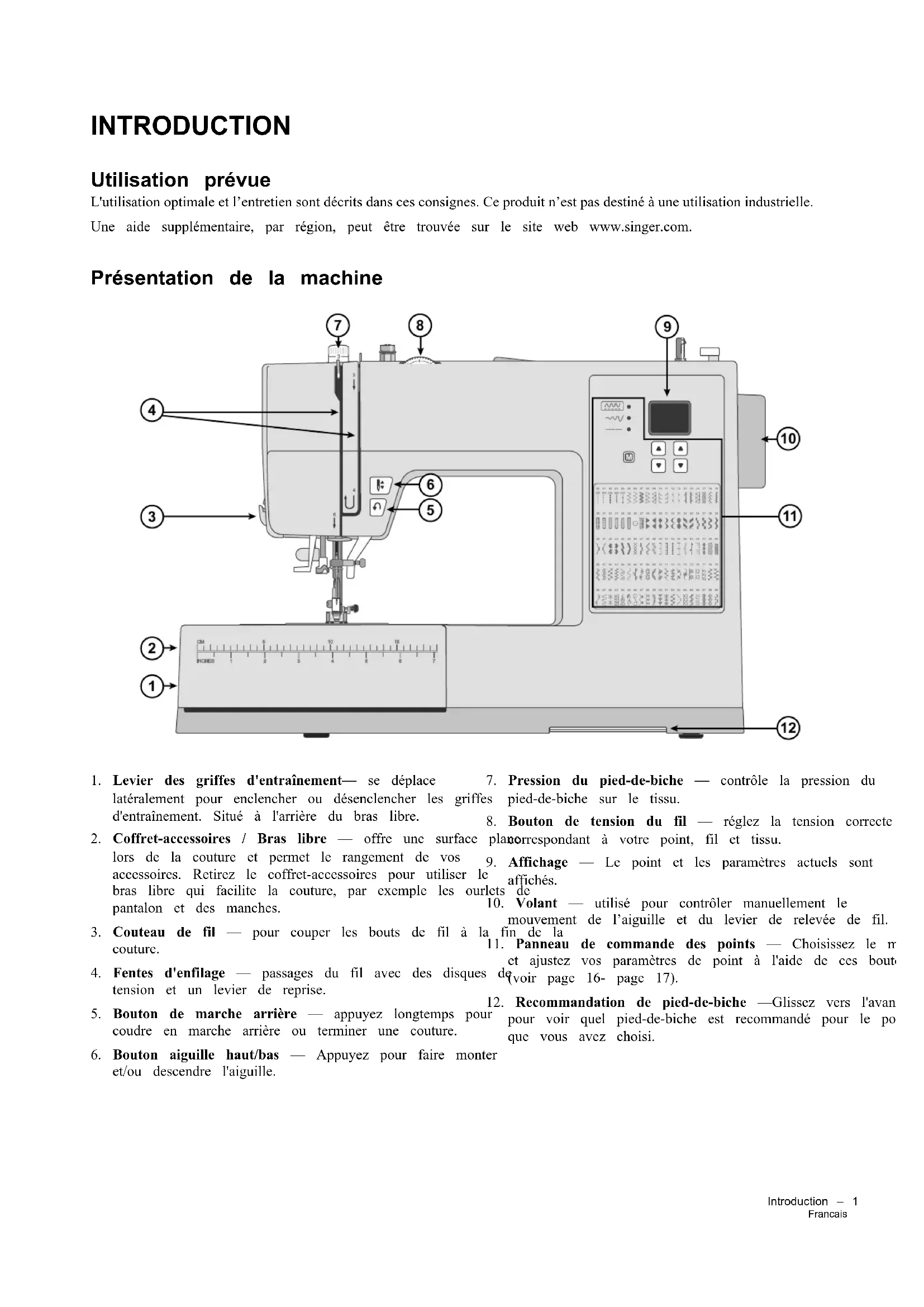

INTRODUCTION

Utilisation prévue

L'utilisation optimale et l'entretien sont décrits dans ces consignes. Ce produit n'est pas destiné à une utilisation industrielle.

Une aide supplémentaire, par région, peut être trouvée sur le site web www.singer.com.

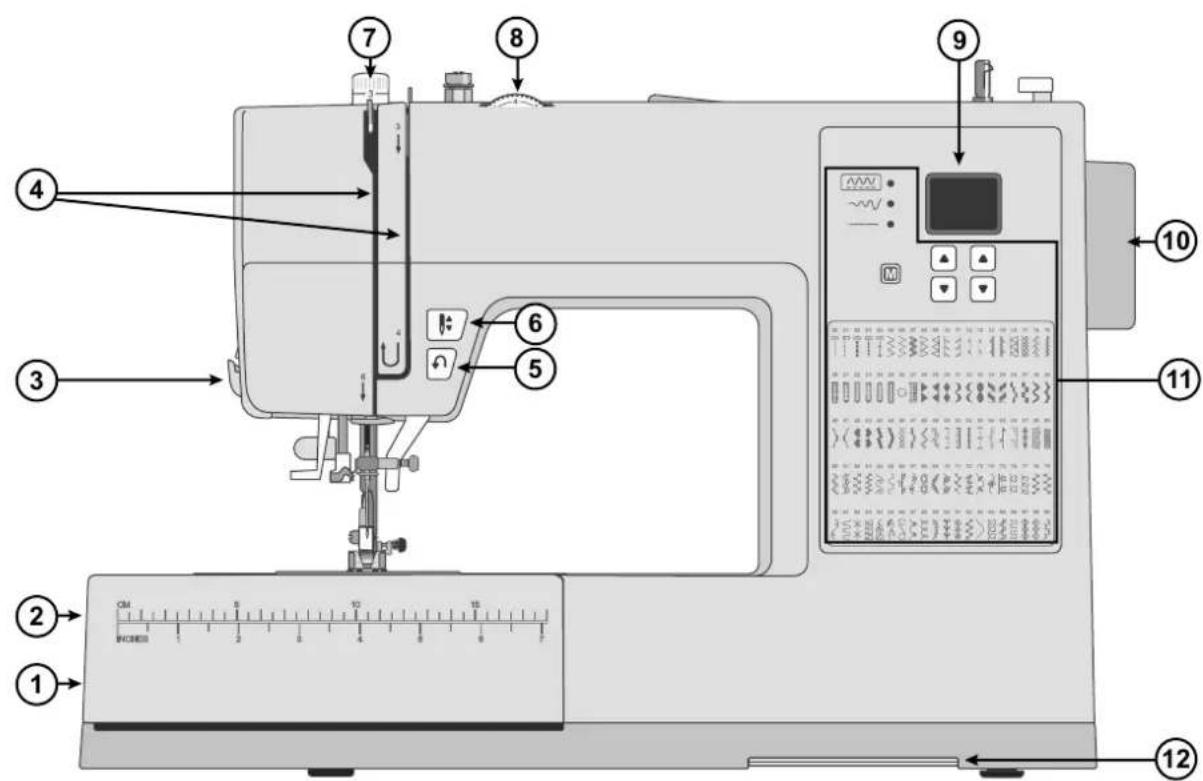

Présentation de la machine

1. Levier des griffes d'entraînement— se déplace 7. Pression du pied-de-biche — contrôle la pression du latéralement pour enclencher ou désenclencher les griffes pied-de-biche sur le tissu.
   d'entraînement. Situe à l'arrière du bras libre.
2. Bouton de tension du fil — réglez la tension correcte
3. Coffret-accessoires / Bras libre — offre une surface planorrespondant à votre point, fil et tissu.
   lors de la couture et permet le rangement de vos 9. Affichage — Le point et les paramètres actuels sont accessoires. Retirez le coffret-accessoires pour utiliser le affichés. bras libre qui facilite la couture, par exemple les ourlets de
   pantalon et des manches.
4. Couteau de fil — pour couper les bouts de fil à la fin de la couture.
5. Panneau de commande des points — Choisissez le m
6. Fentes d'enfilage — passages du fil avec des disques d _voir page 16- page 17).
7. Bouton de marche arrière — appuycz longtemps pour coudre en marche arrière ou terminer une couture.
8. Recommandation de pied de biche «Chisez, vers l'avant pour voir quel pied-de-biche est recommandé pour le po que vous avez choisi.
9. Bouton aiguille haut/bas — Appuycz pour faire monter et/ou descendre l'aiguille.

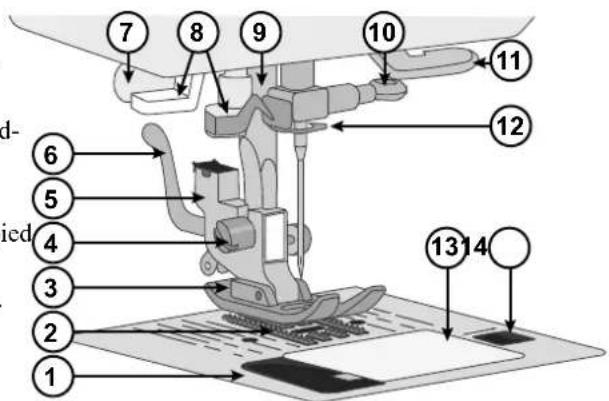

Description de la zone d'aiguille

1. Plaque à aiguille — procure une zone plate autour du pied-de-biche pour la couture. Des lignes de guidage facilitent le maintien du tissu en ligne droite lors de la couture.

2. Griffes d'entraînement — entraînent le tissu sous le pied-de-biche pendant la couture.

3. Pied-de-biche — maintient le tissu fermement sur les griffes d'entraînement qui font avancer le tissu sous le pied au fur et à mesure que vous cousez.

4. Vis de support de pied-de-biche—desserrez la vis pour enlever le support de pied-de-biche.

5. Support de pied-de-biche - maintient le pied-de-biche.

6. Levier de dégagement du pied-de-biche — appuycz sur ce levier pour libérer le pied-de-biche de son support.

7. Levier de boutonnière — utilisé pour la couture d'une boutonnière.

8. Enfile-aiguille intégré— enfilez l'aiguille rapidement et facilement.

9. Barre de pied-de-biche — loge le support de pied-de-biche.

10. Vis de serrage d'aiguille — fixe l'aiguille.

11. Guide-fil — permet de maintenir le débit du fil pendant la couture.

12. Guide-fil d'aiguille — permet de maintenir le débit du fil pendant la couture.

13. Couvercle de canette — protège la canette pendant la couture.

14. Bouton de déverrouillage du couvercle de canette — poussez pour ouvrir le couvercle de la bobine.

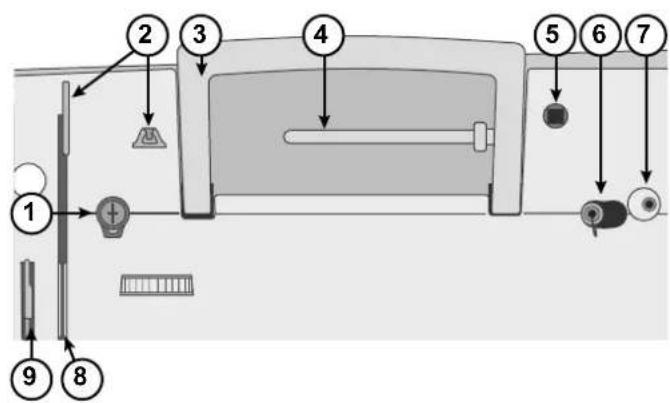

Haut de la machine

1. Disque de tension de bobinage de canette
2. Guide-fils
3. Poignée
4. Broche porte-bobine
5. Trou pour broche porte-bobine repliable
6. Axe de bobinage de canette
7. Butée de bobinage de canette
8. Disques de tension du fil
9. Releveur de fil

Vue d'ensemble des accessoires

Canettes x4 — Utilisez uniquement le type de canettes transparentes fournies avec votre macr (SINGER®canettes transparentes de classe 15). Une des canettes est insérée dans la machine à livraison.

Rond de feutrine — Utilisé pour amortir la bobine de fil lors de l'utilisation de la broche porte-bobine repliable.

Porte-bobine — Deux tailles (grand et petit) pour divers styles de bobine de fil.

Broche porte-bobine repliable — Pour coudre avec des bobines de fil large ou lorsque vous utilisez des fils spéciaux.

Brosse et découvit — Utilisé pour enlever les points/brosser les peluches.

Tournevis en L — Utilisé pour enlever la plaque à aiguille, le support de pied-de-biche ou la vis d'aiguille.

Accessoires inclus (non illustrés)

• Aiguilles
  • Pédale de commande
  • Cordon d'alimentation
• Housse souple

Pieds-de-biche

(installé sur la machine à la livraison)

Ce pied est utilisé pour la couture générale sur la plupart des types de tissu. Le dessous du pied est plat afin de maintenir le tissu fermement contre les griffes d'entraînement pendant la couture. Il comporte également une grande encoche qui permet à l'aiguille de se déplacer de gauche à droite, en fonction du point que vous cousez.

Le pied est muni d'un bouton de « verrouillage en place », le bouton est enfoncé pour verrouiller le pied en position horizontale lors de la couture sur des coutures épaisses (voir page 24).

Pied pour ourlet invisible (F)

Le pied pour ourlet invisible est utilisé pour coudre des ourlets invisibles dans la confection et pour la décoration intérieure. Un guide ajustable avec rallonge à l'avant sert à guider le pli de l'ourlet lors de la couture.

Pied pour fermeture à glissière (I)

Ce pied s'utilise pour insérer des fermetures à glissière. Posez le pied sur le support du pied presseur, d'un côté ou de l'autre du pied, en fonction du côté de la fermeture à glissière qui est cousu. Le pied pour fermeture à glissière peut aussi s'utiliser pour créer et insérer des passepoils.

Pied pour boutonnières en une étape (D)

Ce pied vous permet de réaliser des boutonnières à une taille parfaitement adaptée à votre bouton. Il dispose d'un espace à l'arrière où placer un bouton, pour définir la taille de la boutonnière. La machine coudra automatiquement une boutonnière qui correspond à la taille du bouton.

Pied pour point fantaisie (A)

Ce pied est utilisé pour réaliser les points fantaisie et autres points décoratifs.

Pied Antiadhésif

Le Pied Antiadhésif est parfois appelé pied en Téflon. Il est utilisé pour coudre des tissus spéciaux tels que le cuir, le plastique, le vinyle et la toile cirée. La surface lisse sur le dessous du pied antiadhésif permet à ces tissus de glisser en douceur sous le pied.

Pied à Bout Ouvert Transparent

La vue dégagée à travers le pied offre une meilleure visibilité et aide à faire correspondre avec précision les rangées de points. Un tunnel sous le pied permet à vos points d'avancer en douceur.

Accessoires en option

Des accessoires supplémentaires sont disponibles en option pour votre machine. Visitez le site web SINGER® pour plus d'informations.

Vue d'ensemble des points

Points utilitaires

Les points décrits dans le tableau ci-dessous sont des points utilitaires, utilisés principalement pour la couture utilitaire.

Les points disponibles sur votre machine sont imprimés sur l'avant de votre machine à coudre.

Lorsque vous couscz, utilisez une tension du fil entre 3-5. Faites toujours un test sur un morceau de tissu et réglez la tension si nécessaire.

		Application
	Point droit, position centrale		Le point de base utilisé pour coudre. Le plus souvent, le point droit est utili coudre deux pièces de tissu l'une à l'autre.
	Point droit position gauche		Pour tout type de couture.
	Point droit extensible		Plus résistant qu'un point droit normal sur les tissus tricots extensibles, car il piqué trois fois : vers l'avant, vers l'arrière et à nouveau vers l'avant. Utilisez renforcer les coutures de vêtements de sport et pour les coutures incurvées qui mises à rude épreuve.
	Point extensible	Pour les coutures dans les tissus en tricot et extensibles.
	Point zigzag Un point très		polyvalent pour la couture décorative, l'application et la fixation de rubans et de garnitures.
	Point zigzag multi-point		Finissez le surplus de couture pour empêcher le tissu de s'effilocher. Lors de finition d'une couture, l'espacement plus réduit des points aidera à ce que le t reste plus plat qu'avec un zigzag normal. Il peut aussi s'utiliser pour raccomm accrocs et coudre les élastiques.
	Point zigzag renforcé		Pour assembler un tissu bord à bord ou pour le chevauchement dans du cuir. couture décorative.
	Point overlock	Co	Assemblage et surfilage en une seule fois le long du bord ou à découper ensuite. Pour tissus extensibles moyens et moyens/épais.
	Point d'ourlet invisible		Couscz des ourlets pratiquement invisibles sur l'endroit du tissu. Il est utilisé jupes, les robes, les pantalons, les rideaux, etc. en tissu non extensible.
	Point d'ourlet invisible extensible		Cousez des ourlets pratiquement invisibles sur l'endroit du tissu. Il est utilisé vêtements et d'autres travaux en maille extensible.
	Point de surjet incliné		Assemblage et surfilage en une seule fois le long du bord ou à découper en Pour tissus extensibles moyens et épais.

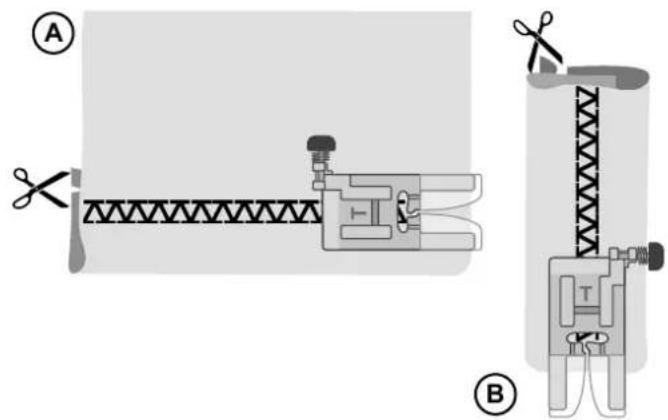

	Point surjet fermé		Cousez les ourlets décoratifs et les coutures chevauchées, les ceintures et pour tissus extensibles moyens/épais.	les bancet les
	Point nid d'abeille		Pour l'insertion élastique, les coutures décoratives, les smocks, les couettes ourlets.
	Boutonnière Couse- la boute- boutonnières sur les décorations d'intérieur, les vêtements, les travaux d'artisanat et plus.
	Boutonnière à renfort arrondi, renforcée		Pour les tissus légers.
	Boutonnière à œillet		Bout carré pour les vestes tailleur, les manteaux, etc.
	Boutonnière à œillet, renforcée		Bout carré pour les vestes tailleur, les manteaux, etc.
	Boutonnière à œillet, effilée		Extrémité de boutonnière allant en diminuant pour vêtements tailleur.
	Boutonnière extensible		Pour tissus extensibles.
	Point de reprisage raccommodage		Pour raccommoder et repriser de petits trous dans les vêtements de travail, les je les nappes et autres.
	Point pour couture de bouton	-	Pour coudre des boutons.

Points décoratifs

Votre machine propose également des points décoratifs. Les points non décrits dans le tableau ci-dessus sont des points décoratifs. Lors de la couture de points décoratifs, assurez-vous d'utiliser un entoilage sous le tissu pour obtenir une meilleure apparence. Utilisez une tension du fil entre 3-5. Faites toujours un test sur un morceau de tissu et réglez la tension si nécessaire.

0001020304050607080910111213141516171819

Vue d'ensemble des points

PRÉPARATIONS

Déballage de la machine

1. Placez la boîte sur une surface plate et rigide. Soulevez la machine pour la sortir de la boîte et retirez l'emballage extérieur.
2. Retirez tous les matériaux d'emballage externes et le sac en plastique.
3. Essuyez la machine avec un chiffon sec pour enlever les peluches et/ou l'excès d'huile autour de la zone de l'aiguille.

Remarque : Votre machine à coudre est réglée pour vous donner le meilleur résultat de point à une température ambiante normale. Les températures extrêmement élevées ou basses peuvent affecter les résultats de couture.

Branchement à l'alimentation électrique

Parmi les accessoires, vous trouverez le cordon d'alimentation et la pédale de commande.

Remarque : Consultez un électricien qualifié en cas de doute sur la connexion de la machine à la source d'alimentation. Débranchez le cordon d'alimentation lorsque la machine n'est pas utilisée.

Pour cette machine à coudre, le modèle de pédale de commande fabriqué par doit être utilisé.

Sur le côté droit en bas de la machine à coudre, vous trouverez la prise de branchement et le bouton MARCHE/ARRÊT.

1. Branchez le cordon de la pédale de commande dans prise en bas à droite de la machine (A).
2. Branchez le cordon d'alimentation dans la prise arrière bas à droite de la machine (B). Branchez le cordon prise murale.
3. Placez L'interrupteur marche/arrêt sur « I » pour allur l'alimentation et l'éclairage.

La vitesse de couture se régule en appuyant sur la péda

Remarque : Après avoir éteint la machine, une puissance résiduelle peut rester dans la machine. Cette pour cette raison que la lumière pourrait rester allumée quelques secondes pendant que le courant se dissipe. Ceci est normal pour un appareil éco-énergétique.

Pour les États-Unis et le Canada

Cette machine à coudre est équipée d'une prise polarisée à sens unique (une fiche est plus large que l'autre). Afin de détairle le risque d'électrocution, cette fiche est destinée à être branchée dans une prise polarisée à sens unique. Si la fiche ne rentre pas totalement dans la prise, retournez-la. Si la prise ne rentre toujours pas, contactez un électricien qualifié pour qu'il installe une prise adéquate. Toute modification de la prise est à proscrire.

Rangement de la machine après la couture

1. Éteignez l'interrupteur principal. Après avoir éteint, il peut rester du courant résiduel dans la machine. Cette pour cette raison que la lumière peut rester allumée quelques secondes pendant que le courant se dissipe. Il s'agit d'un comportement normal pour un appareil éco-énergétique.
2. Débranchez le cordon de la prise murale, puis de la machine.
3. Enroulez le cordon autour de la pédale pour faciliter son rangement.
4. Placez tous les accessoires dans le coffret à accessoires. Réintroduisez le coffret sur la machine autour du bras libre.
5. Placez la pédale et le cordon dans l'espace situé au-dessus du bras libre.
6. Placez le couvercle souple sur la machine pour la protéger de la poussière et des peluches.

Bras libre / Coffret-accessoires amovible

Rangez les pieds-de-biche, canettes, aiguilles et autres accessoires dans le coffret à accessoires pour y accéder facilement.

Laissez le coffret à accessoires sur la machine pour avoir une plus grande surface de travail plane.

Utilisez le bras libre pour faciliter la couture des jambes de pantalons et des ourlets de manche. Pour utiliser le bras libre, vous devez retirer le coffret à accessoires. Lorsqu'il est en place, un crochet maintient le coffret à accessoires fermement attaché à la machine. Retirez le coffret en le faisant glisser vers la gauche.

Lorsque le coffret à accessoires est retiré de l'appareil, ouvrez la porte en mettant un doigt dans la rainure située sur le côté gauche du coffret d'accessoires (A) et tirez doucement dessus pour l'ouvrir. Poussez la porte fermée avant de remettre le coffret-accessoires sur l'appareil.

Releveur du pied-de-biche

Le levier de pied-de-biche est situé sur le côté droit de la tête de la machine à coudre.. Le levier est utilisé pour relever et abaisser le pied-de-biche. Relevcz le levier pour l'enfilage de la machine et abaissez-le pour la couture.

Lorsque vous levez le levier du pied-de-biche et que vous le poussez ensuite davantage vers le haut, le pied-de-biche atteint alors une position beaucoup plus élevée et vous permet de faire glisser des ouvrages très épais en dessous.

Couteau de fil

Pour utiliser le couteau de fil, tirez le fil de l'arrière vers l'avant, comme indiqué. Ainsi, les bouts de fils seront assez longs pour que l'aiguille ne soit pas désenfilée lorsque vous recommencez à coudre.

Tige porte-bobine

Votre machine est équipée de deux broches porte-bobine, une broche principale et une broche repliable. Les broches porte-bobine sont conçues pour tous les types de fils. La broche porte-bobine principale s'utilise en position horizontale (le fil se déroule de la bobine) et la broche porte-bobine repliable en position verticale (la bobine de fil tourne). Utilisez la position horizontale pour les fils normaux et la position verticale pour les grandes bobines ou les fils spéciaux.

Broche porte-bobine principale

Placez la bobine de fil sur la broche porte-bobine. Assurez-vous que le fil se débobine dans le sens horaire et glisse sur un porte-bobine. Utilisez un porte-bobine un peu plus grand que la bobine de fil. Pour les bobines de fil étroites (A), utilisez un porte-bobine plus petit devant la bobine. Pour les bobines de fil larges (B), utilisez un porte-bobine plus grand devant la bobine. Le côté plat du porte-bobine doit être appuyé fermement contre la bobine. Il ne doit pas y avoir d'espace entre le porte-bobine et la bobine de fil.

Remarque : Toutes les bobines de fil ne sont pas fabriquées de la même façon. Si vous avez des problèmes avec le fil, faites-le tourner dans l'autre sens ou utilisez la position verticale.

La broche porte-bobine repliable s'emploie pour bobiner du fil de canette à partir d'une seconde bobine de fil ou lorsque vous cousez avec des bobines larges ou des fils spéciaux. Insérez la broche porte-bobine auxiliaire dans le trou désigné en haut de la machine. Placez un rond de feutrine sous le porte-bobine. Ceci sert à empêcher le fil de se dérouler trop vite. Ne placez pas de porte-bobine au-dessus de la broche porte-bobine car ceci empêcherait la bobine de tourner.

1. Placez la bobine de fil sur la broche porte-bobine. Poussbôbiner. Au bout de quelques tours, enlevez votre pied fermement un porte-bobine contre la bobine. la pédale pour arrêter de bobiner. Coupez le bout de f
2. Placez le fil dans le guide-fil (A) de l'avant vers l'arrière. trop au-dessus de la canette, en vous assurant de la co Amcnez le fil dans le sens horaire autour du disque de aussi près de la canette que possible. Appuyez sur la tension de bobinage de canette (B), en vous assurant que pour reprendre le bobinage. Quand la canette est pleine, fil est bien tiré entre les disques. bobinage de canette ralentit et s'arrête automatiquement.
3. Insérez-le dans le trou de la canette (C), de l'intérieur vers Lorsque la broche de bobinage est poussée vers la droit d'extérieur, une icône de bobinage est affichée sur l'écran.
4. Placez la canette sur l'axe de bobinage de canette. Assur Poussez l'axe de bobinage de canette sur la gauche. Re vous que la bobine est bien enfoncée. la canette et coupez le fil.
5. Poussez l'axe de bobinage de canette sur la droite. Tencz le bout de fil et appuyez sur la pédale pour commencer à

Remarque : Lorsque la broche du bobinage de la canette est poussée vers la droite, la machine ne coud pas. Veillez à repousser la broche de la canette en position de couture (à gauche) avant de coudre.

Mettre la canette en place

Remarque : Veillez à ce que l'aiguille soit complètement relevée et que la machine soit éteinte avant d'insérer ou d'enlever la canette.

1. Retirez le couvercle de la canette (A) en poussant vers droite le petit bouton situé du côté droit du couvercle.
2. Insérez la canette dans le compartiment de canette de sorte que le fil se déroule dans le sens inverse des aiguilles d'une montre.
3. Avec le bout du doigt sur la canette, tirez le fil légèrement vers la droite et sous le guide (C) puis vers la gauche.
4. Continuez à guider le fil vers le haut et la gauche ainsi qu'autour de la courbe (D).
5. Faites-le descendre dans le canal vers l'avant et dans couteau à fil de canette (E).

Remettez le couvercle de canette en place et tirez le la droite pour couper le fil en trop.

Enfilage de la machine

Important ! Assurez-vous que le pied-de-biche est relevé et que l'aiguille est dans sa position la plus haute, en tournant volant vers vous. Ceci est très important pour s'assurer que machine est correctement enfilée. Si vous ne suivez pas cet consigne, vous pourriez avoir une mauvaise qualité de point lorsque vous coudrez.

1. Placez une bobine de fil sur la broche porte-bobine et posez le porte-bobine de taille appropriée.

2. Passez le fil dans le guide-fil (A), de l'avant vers l'arrière, et dans le guide-fil (B), de l'arrière vers l'avant. Tirez le fil entre les disques de tension (C).

3. Continuez à faire descendre le fil dans la fente d'enfilage de droite, autour du tour en U, puis faites-le remonter dans la fente d'enfilage de gauche.

4. Amenez le fil de la droite jusque dans le releveur de fil (D) et faites-le descendre dans la fente d'enfilage de gauche, puis dans le guide-fil inférieur (E) et vers le guide-fil d'aiguille (F).

5. Enfilez l'aiguille de l'avant vers l'arrière.

Machine vue d'en haut

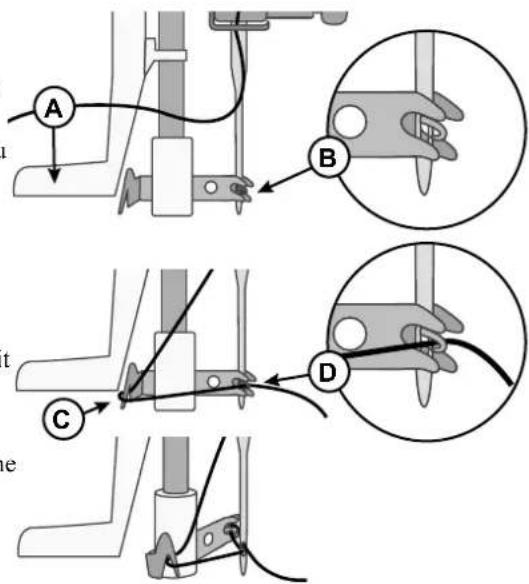

L'enfile-aiguille intégré vous permet d'enfiler l'aiguille rapidement et facilement.

L'aiguille doit être dans sa position la plus haute pour pouvoir utiliser l'enfile-aiguille intégré. Tournez le volant vers vous jusqu'à ce que l'aiguille soit dans sa position la plus haute, ou appuyez sur le bouton haut/bas de l'aiguille. Nous vous recommandons aussi d'abaisser le pied-de-biche.

• Utilisez la poignée (A) pour tirer l'enfile-aiguille jusqu'en bas. Les brides métalliques couvrent l'aiguille. Un petit crochet passe dans le chas de l'aiguille (B).
• Placez le fil de l'arrière sur le guide-fil (C) et sous le petit crochet (D).
• Laissez l'enfile-aiguille basculer doucement vers l'arrière. Le crochet tire le fil à travers le chas de l'aiguille et forme une boucle derrière l'aiguille. Tirez la boucle du fil vers l'extérieur derrière l'aiguille.

- Levez le pied-de-biche et placez le fil en dessous.

- Tirez environ 15 à 20 cm de fil au-delà du chas de l'aiguille. Cela empêchera la machine de se désenfiler lorsque vous commencerez à coudre.

Remarque : L'enfile-aiguille est conçu pour être utilisé avec des aiguilles de taille 70-110. Vous ne pouvez pas utiliser l'enfile-aiguille pour les aiguilles de taille 60 ou moins, ni avec les aiguilles lancéolées ou doubles. Certains accessoires en option exigent un enfilage manuel de l'aiguille. Lorsque vous enfilez l'aiguille manuellement, assurez-vous que l'aiguille est enfilée de l'avant vers l'arrière.

Aiguilles

L'aiguille de la machine à coudre joue un rôle important dans une couture réussie. Utilisez uniquement des aiguilles de qualité. Nous recommandons les aiguilles du système 130/705H. Le jeu d'aiguilles inclus avec votre machine contient des aiguilles des tailles les plus fréquemment utilisées.

Assurez-vous d'adapter l'aiguille au fil que vous utilisez. Les fils épais nécessitent une aiguille comportant un plus grand chas. Si le chas de l'aiguille est trop petit pour le fil, l'enfile-aiguille peut ne pas fonctionner correctement.

Aiguille universelle

Les aiguilles universelles ont une pointe légèrement arrondie et existent dans de nombreuses t. Pour la couture générale sur un grand nombre de types et épaisseurs de tissus.

Aiguille pour tissu extensible

Les aiguilles pour tissu extensible ont une pointe ronde et une tige spéciale afin d'éviter de points quand le tissu est souple. Pour le tricot, les maillots de bain, le polaire, les daims et synthétiques.

Aiguille pour denim

Les aiguilles à denim ont une pointe effilée pour bien pénétrer dans les tissus tissés serrés l'aiguille. Pour la grosse toile, le denim, les microfibres.

Aiguille à broder

Les aiguilles à broder comportent une tige spéciale, une pointe légèrement arrondie et un cha plus grand pour éviter d'endommager le fil et le tissu. À utiliser avec des fils métalliques e spéciaux pour la broderie et la couture décorative.

Aiguille lancéolée

Les aiguilles lancéolées comportent de grandes extensions de chaque côté de l'aiguille pour pe trous dans le tissu lors de la couture d'entredeux ou d'autres points d'ourlet sur des tissus e naturelle.

Informations importantes sur les aiguilles

Changez l'aiguille fréquemment. En règle générale, les aiguilles doivent être changées toutes les 6 à 8 heures de temps de couture effectif.

Utilisez toujours une aiguille droite avec un bout pointu et assurez-vous que la pointe n'est pas torduc ou endommagée (A).

Une aiguille endommagée (B) peut provoquer des points sautés, se casser ou casser le fil. Elle peut également endommager la plaque à aiguille.

N'utilisez pas d'aiguilles doubles asymétriques (C), car elles peuvent endommager votre machine à coudre.

Guide de sélection — Taille d'aiguille, tissu, fil

Taille d'aiguille	Tissu Fil
70-80 (9-11) T	tissus légers : Coton fin, voile, soie, mousseline, interlock, tricot, jersey, crêpe, polyester, organza, organdi	Fil multi-usage pour travaux légers
80-90 (11-14 )	Tissus de moyenne épaisseur : Coton de quilting, tricot double, laine légère, rayon, polyester, lin fin	safinlisez les fils en polyester sur les tissus synthétiques et le fil tout-usage ou de coles tissus naturels pour obtenir les meilleur résultats possibles.
90 (14) Tissus	de moyenne épaisseur : Tissé fermc, lin d'épaisseur moyenne, mélange coton/polyester, tissu bouclé, chambré, tricot double
100 (16) Tissus	épais : Toile, laine, jean, décoration d'intérieur, polaire, tricots épais
110 (18) Tissus	épais : Laine épaisse, tissu d'ameublement Fil robuste pour l'aiguille, avec du fil tout-usage pour la canctte.

Changer l'aiguille

Remarque : Avant de procéder au changement d'aiguille, il peut être utile de placer un petit morceau de papier ou de tissu sous la zone de l'aiguille, au-dessus du trou de la plaque à aiguille, afin que l'aiguille ne tombe pas accidentellement dans la machine.

1. Desserrez la vis de l'aiguille. Si elle est trop serrée, utilisez le tournevis fourni avec vos accessoires pour vous aider à desserrer la vis.

2. Retirez l'aiguille.

3. Insérez la nouvelle aiguille dans la vis à aiguille, avec le côté plat vers l'arrière.

4. Lorsque l'aiguille ne peut plus monter, serrez la vis fermement.

Tension du fil

Pour régler la tension du fil, tournez le bouton en haut de la machine. En fonction du tissu, du fil, etc. il peut être nécessaire d'ajuster la tension. Pour une apparence et une durabilité optimales du point, veillez à cc que la tension du fil d'aiguille soit correctement réglée. Pour la couture générale, les fils se croisent uniformément entre les deux couches de tissu (A).

Si le fil de canette est visible sur le dessus du tissu, la tension du fil d'aiguille est trop élevée (B). Réduisez la tension du fil d'aiguille.

Si le fil supérieur est visible sous le tissu, la tension du fil d'aiguille est trop faible (C). Augmentez la tension du fil d'aiguille.

Pour les points décoratifs et les boutonnières, le fil supérieur doit être visible sur l'envers du tissu.

Faites quelques essais sur des chutes du tissu que vous allez utiliser et vérifiez la tension.

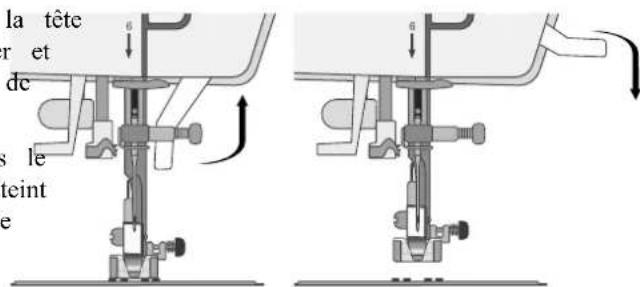

Coudre sans griffes d'entraînement

Lorsque vous cousez des boutons ou que vous utilisez d'autres techniques de couture pour lesquelles vous ne voulez pas que le tissu soit entraîné, vous devez abaisser les griffes d'entraînement.

Le levier des griffes d'entraînement se trouve à l'arrière du bras libre.

1. Abaissez les griffes d'entraînement en déplaçant le levier vers la position « Griffes d'entraînement vers le bas ».
2. Relevez les griffes d'entraînement en déplaçant le levier vers la position « Griffes d'entraînement vers le haut ».

Remarque : Les griffes d'entraînement ne se relèvent pas immédiatement lorsque le levier est activé. Tournez le volant vers vous d'un tour complet ou commencez à coudre pour réenclencher les griffes d'entraînement.

La pression du pied-de-biche s'utilise pour contrôler le niveau de pression qu'exerce le pied presseur sur le tissu, pour garantir un entraînement régulier du tissu pendant la couture. La pression du pied-de-biche a été préréglée sur la valeur standard « 2 ». Même s'il ne requiert aucun réglage pour la plupart des tissus, il peut être ajusté pour les tissus très épais ou très fins (augmenter pour les tissus épais, réduire pour les tissus fins).

Remarque : Si le bouton est trop tourné dans le sens inverse des aiguilles d'une montre, il peut se détacher. Si ceci se produit, il suffit de remettre le bouton et de le tourner dans le sens des aiguilles d'une montre jusqu'à ce qu'il reste en place.

Remarque : si le bouton est tourné dans le sens horaire jusqu'à ce qu'il s'arrête, c'est qu'il a atteint la pression maximum disponible. N'essayez pas de tourner le bouton davantage !

1. Assurez-vous que le pied-de-biche est relevé et que l'aiguille est dans sa position la plus haute. Le levier de dégagement du pied-de-biche est situé derrière le support du pied presseur. Appuyez sur ce levier pour dégager le pied-de-biche.

2. Pour fixer un pied presseur au support, placez le pied presseur souhaité avec sa tige directement sous l'encoche du support de pied presseur. Abaissez le releveur du pied presseur et le pied presseur s'enclenchera.

Remarque : Si vous avez des difficultés à placer le pied-de-biche dans la bonne position, maintenez le levier de dégagement enfoncé tout en abaissant le pied-de-biche. Utilisez votre pouce pour guider soigneusement le pied-de-biche dans la bonne position et il se mettra en place.

Boutons de commande de fonctionnement et de points

Les commandes de fonctionnement de la machine sont utilisées pour faire fonctionner la machine, et se trouvent sur la tête de couture de la machine. Sur le panneau de commande des points (à côté de l'écran), vous trouverez les boutons utilisés pour régler et sélectionner les points.

Chaque fonctionnalité est répertoriée et décrite plus en détail ci-dessous.

Bouton de marche arrière

Le bouton de marche arrière a une fonctionnalité différente selon le point sélectionné.

Point 00-05

Appuyez sur le bouton de marche arrière et maintenez-le enfoncé pour coudre en marche arrière. Relâchez pour reprendre la couture en marche avant. La machine coud en marche arrière tant que vous maintenez de marche arrière enfoncé.

Point 06–19, 28–99

Appuyez sur le bouton de marche arrière et la machine coud 3 points d'arrêt puis s'arrête automatique. La fonction de marche arrière n'est pas disponible pour les boutonnières, les points de reprise et les point couture des boutons.

Aiguille haut/bas

Appuyez sur aiguille haut/bas pour faire monter ou descendre l'aiguille. Vous pouvez également appuyer un sur la pédale de commande pour abaisser ou relever l'aiguille.

Menu/Son Marche/Arrêt

Appuyez pour basculer entre les Menus. Il existe trois menus, Points utilitaires/décoratifs, Largeur de point Longueur de point. Lorsqu'un menu est sélectionné, un voyant lumineux à côté de l'icône s'allume.

Ce bouton sert également à éteindre le son de la machine. Appuyez sur la touche et maintenez-la enfond pendant 2 secondes lorsque l'appareil est allumé. Lorsqu'un signal sonore se fait entendre, le son est désactivé.

Appuyez pendant 2 secondes jusqu'à ce que deux signaux sonores se fassent entendre et que le son soit Ce réglage se maintient même si la machine est éteinte.

Flèches de navigation

Appuyez sur les flèches haut et bas pour sélectionner le point et/ou pour ajuster les paramètres du pu La série de flèches de gauche change le numéro de gauche sur l'écran et les flèches de droite chang de droite.

Remarque : Assurez-vous que le bon menu est sélectionné avant d'utiliser les flèches de sélection. Un lumineux à côté du menu est allumée lorsqu'un menu est actif.

Points utilitaires et décoratifs

Sélectionnez ce menu pour la couture. Les points inclus dans votre machine sont représentés sur la m côté de chaque point se trouve un numéro, c'est le numéro utilisé pour sélectionner le point.

Largeur de point/position de l'aiguille

Sélectionnez ce menu pour ajuster la largeur du point sélectionné.

Quand vous sélectionnez un point, votre machine le règle automatiquement sur la meilleure largeur. Le par défaut est indiqué sur l'écran. La largeur du point peut être réglée entre 0 et 7 mm. Certains pu largeur de point limitée. Augmentez la largeur du point en appuyant sur « haut », réduisez-la en app bas ».

Lorsqu'un point droit ou un point droit renforcé est sélectionné, le bouton de réglage de la largeur d'utilisé pour ajuster la position de l'aiguille. En appuyant sur « haut », la position de l'aiguille est déplacée vers la droite. En appuyant sur « bas », l'aiguille se déplace vers la gauche. La position centrale de l'aiguille est réglée lorsque la largeur du point est de 3,5.

Longueur de point

Sélectionnez ce menu pour ajuster la longueur du point sélectionné.

Quand vous sélectionnez un point, votre machine le règle automatiquement sur la meilleure longueur. L par défaut est indiqué sur l'écran. La longueur du point peut être réglée entre 0 et 4,5 mm. Certains points ont une longueur de point limitée. Augmentez la longueur du point en appuyant sur « haut », réduisez-la en « bas ».

Sélectionner un point

Lorsque vous allumez votre machine, le menu des points utilitaires et décoratifs est actif. Cela est indiqué par le voyant lumineux, à côté de l'icône du menu (A). Le point droit (point no.00) (B) est sélectionné par défaut.

Les points sont imprimés sur la machine. Le numéro de point est imprimé au-dessus de l'image du point respectif (C).

Appuyez sur les flèches haut et bas pour sélectionner le point. La série de flèches de gauche change le numéro de gauche sur l'écran et les flèches de droite changent le numéro de droite (D).

Chaque point a une longueur et une largeur de point prédéfinies. En bas à droite de la machine, vous pouvez faire glisser vers l'avant un tableau indiquant quel pied-de-biche est recommandé pour chaque point.

COUTURE

Couture

À côté de chaque description de point ou de technique de couture, il y a dans cette section du manuel, un tableau qui donne des recommandations de réglage et de pied-de-biche. Vous trouverez à droite des exemples dans le tableau.

Remarque : Certains tissus peuvent déteindre sur d'autres tissus ainsi que sur votre machine à coudre. Cette décoloration peut être très difficile, voire impossible à enlever. Le tissu polaire et le tissu denim, en particulier le rouge et le bleu,

peuvent contenir un excès de teinture. Si vous pensez que B. Vié-de-biche

tissu/vêtement prêt-à-porter contient un excès de teinture, C. Largeur de point en mm lavez-le avant de coudre pour éviter qu'il ne déteigne sur D. votre Machine.

E. Tension du fil

Remarque : Pour les meilleurs résultats de couture, utilisez le même fil en haut et dans la canette. Si vous cousez avec des fils spéciaux/décoratifs, utilisez un fil à coudre normal dans la canette.

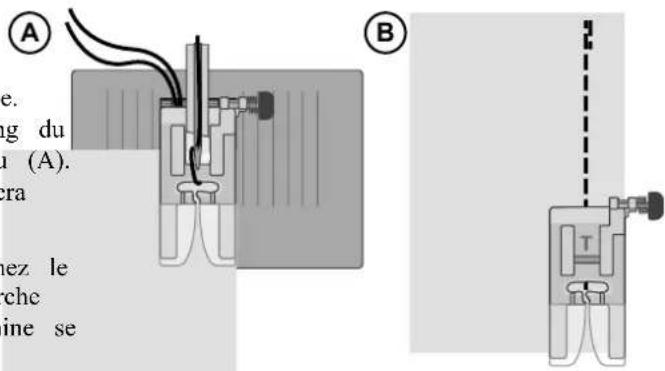

Commencez à coudre - Point droit

Réglez votre machine sur un point droit (voir le tableau de droite).

Levez le pied-de-biche et placez le tissu en dessous, près d'une ligne servant de guide pour le surplus de couture sur la plaque à aiguille. Le couvercle de canette comporte une ligne guide de 6 mm (1/4").

s d'une plaque
		3,5 2,0-4,0	3-5

Placez le fil du haut sous le pied-de-biche.

Abaissez l'aiguille à l'endroit où vous voulez commencer. Ramenez les fils vers l'arrière et abaissez le pied-de-biche. Appuyez sur la pédale. Guidez doucement le tissu le long du guide de couture en laissant la machine entraîner le tissu (A). Si le fil de canette n'est pas tiré vers le haut, il le sera automatiquement lorsque vous commencerez à coudre.

Pour sécuriser le début d'une couture, appuyez et maintenez le bouton de marche arrière. Cousez quelques points en marche arrière. Relâchez le bouton de marche arrière et la machine se remettra à coudre en avant (B).

Changement de position d'aiguille

Certaines coutures se font plus facilement en changeant la position de l'aiguille, par exemple pour surpiquer un col ou coudre une fermeture à glissière. La position de l'aiguille est réglée à l'aide du bouton de largeur de point (voir page 17).

Changer de sens de couture

Pour changer le sens de couture, arrêtez la machine. Appuyez sur le bouton « Arrêt de l'aiguille » pour activer la position « Aiguille vers le bas ». L'aiguille s'enfoncera dans le tissu.

Relevez le pied-de-biche.

Pivotez le tissu autour de l'aiguille pour changer de sens de couture à votre gré. Abaissez le pied-de-biche et continuez à coudre dans le nouveau sens.

Appuyez sur le bouton de marche arrière et cousez un certain nombre de points en marche arrière à la fin de la couture. Relâchez le bouton pour coudre à nouveau en marche avant jusqu'à la fin de la couture. Ceci renforcera la couture, afin que les points ne s'effilochent pas.

Tournez le volant vers vous jusqu'à ce que l'aiguille se trouve à sa position la plus élevée. Levez le pied-de-biche et retirez le tissu, en tirant les fils vers l'arrière.

Tirez les fils vers le haut et dans le coupe-fil, afin qu'ils soient coupés à la bonne longueur et que votre aiguille ne soit pas désenfilée lorsque vous recommencerez à coudre.

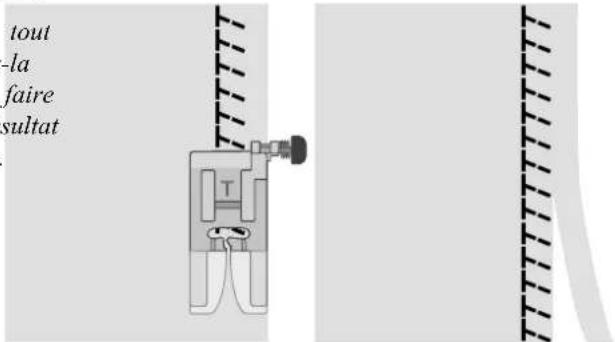

Point droit extensible

Ce point est plus résistant que le point droit normal, car d'un point triple et élastique. Le point droit extensible peut utilisé pour les tissus extensibles épais, les coutures d'entrejambe qui sont mises à rude épreuve et la surpiqure tissus épais.

il s'agitcircd		~~~~	----	←→
		3,5 2,5		3-5

Réglage sur point droit extensible

Guidez délicatement le tissu à mesure qu'il se déplace vers l'avant ou vers l'arrière pendant que vous cousez.

Le point zigzag multi-point s'utilise pour surfiler les bords bruts. Veillez à ce que l'aiguille perce le tissu sur le côté gauche et surfile le bord sur le côté droit.

Ce point peut également être utilisé en tant que point élastique pour permettre aux coutures de s'étirer lors de la couture de tricots. Réglage

3,0-5,0

1.0 3-\$

Réglage du point zigzag multi-point

Point de surjet incliné

Le point surjet incliné inversé assemble et surfile le bord une seule fois, idéal pour les tissus extensibles. Ce point plus élastique que les coutures normales, très résistant et à coudre.

enestfacile
		5,0 2,5		3-5

Placez le tissu sous le pied-de-biche, en alignant les bords du pied-de-biche avec le bord du tissu. Une fois la couture Réglage du point de surjet incliné inversé terminée, coupez l'excédent de tissu à l'extérieur de la couture.

Astuce : Utilisez le pied pour ourlet invisible pour coudre tout au bord du tissu. Ajustez l'extension sur le pied, et laissez-la guider le long du bord du tissu. Commencez toujours par faire un essai de couture sur un morceau de tissu usagé, le résultat peut varier en fonction du poids et de la qualité du tissu.

Point surjet fermé

Le point de surjet fermé peut être utilisé pour la couture de tissus extensibles de poids moyen à lourd.

Utilisez ce point pour ourler les tissus extensibles (A) et les passants de ccinture (B). Plicz un ourlet sur l'envers cousez avec le point surjet fermé sur l'endroit. Coupez l' surplus de tissu.

	5,0 2,5		3-5

Réglage sur point surjet fermé

Le point d'ourlet invisible est utilisé pour faire des ourl invisibles sur les jupcs, pantalons et les ouvrages de dé d'intérieur. Il existe deux types d'ourlets invisibles : l'un conseillé pour le tissu extensible de moyen à épais (1), pour le tissu de moyen à épais (2).

etscorationestl'autre	[IMAGE]	[IMAGE]	~~~	----	←→
(1) (2)			3,50 1	5-2,0	3-5

Réglage sur ourlet invisible

- Finissez le bord brut de l'ourlet si vous cousez sur un tissu tissé. Il n'est pas nécessaire de finir en premier le bord brut sur la plupart des tricots.

- Pliez et repassez le surplus d'ourlet sur l'envers.

- Repliez l'ourlet sur lui-même, afin qu'environ 1 cm (3/8") du bord fini dépasse du pli. L'envers de votre ouvrage doit désormais être orienté vers le haut.

- Placez le tissu sous le pied-de-biche, afin que le pli passe le long du guide-bord (A).

- Lorsque l'aiguille pique dans le pli, elle doit s'enfoncer dans une petite quantité de tissu. Si les points sont visibles sur l'endroit, réglcz le guide-bord (A) en tournant la vis de réglage (B) jusqu'à ce que le point qui pique l'ourlet soit pratiquement invisible.

Reprisage et raccommodage

Réparer les grands trous

Pour couvrir un grand trou, il est nécessaire de coudre nouveau morceau de tissu sur la zone abîmée.

Bâtissez le nouveau morceau de tissu sur la zone abîmée, l'endroit du tissu.

	4,0-6,0 2,0	3-5

Cousez les bords du tissu avec le point zigzag ou le point Preparation pour zigzag zigzag multi-point.

Découpez la zone abîmée près de la couture sur l'envers tissu.

		5,0 1,0-2,0	3-5

Réglage du zigzag multi-point

Réparation d'accrocs

Sur les accrocs, les bords effilochés ou les petits trous, il peut être utile de poser un morceau de tissu sur l'envers du tissu. Le tissu du dessous renforce la zone abîmée.

Posez un morceau de tissu sous le tissu abîmé. Il doit être légèrement plus grand que la zone abîmée.

Cousez en travers de la zone abîmée avec le point zigzag ou le point zigzag multi-point.

Découpez le morceau de tissu utilisé comme renfort.

Réparer les petits trous

Un petit trou ou un accroc peut être raccommodé facilement avec le point de reprisage. Ce point coud automatiquement d'petits points d'avant en arrière pour couvrir les petits trous d'les déchirures.

Enfilez votre machine avec un fil d'une couleur aussi proche que possible celle de votre tissu. Régl

Réglage du point de reprisage

1. Sélectionnez le point de reprisage.

2. Le point de reprise est utilisé en même temps que le pied pour boutonnière. Mesurez la longueur de la déchirure/du trou. Poussez le levier du porte-bouton (A) vers l'extérieur à la longueur correspondante. La distance entre le levier du porte-bouton et la butée (B) est la longueur approximative du point de reprise. La longueur maximale est d'environ 3 cm (1 1/4") (si la déchirure est plus longue, répétez le point).

3. Installez le pied pour boutonnière sur votre machine. Placez votre tissu sous le pied-de-biche. Alignez le tissu de manière à ce que le fond de la déchirure soit légèrement au-dessus du centre du pied-de-biche (C).

4. Abaissez le levier de boutonnière (D) jusqu'en bas et poussez-le en l'éloignant de vous. Le levier de boutonnière doit s'introduire entre le levier du porte-bouton (A) et la butée (B).

5. Commencez à coudre, la machine s'arrêtera automatiquement une fois le point de reprise terminé. Déplacez votre tissu et répétez l'opération jusqu'à ce que toute la zone endommagée soit couverte.

Remarque : Pour que le reprisage soit encore plus solide, placez un morceau de tissu sous le trou/accroc avant de

Quand vous cousez par-dessus des coutures dans un tissu épais ou sur un ourlet de jean, le pied-de-biche pourrait s'incliner alors que la machine monte sur la couture. Pour pouvoir obtenir une alimentation régulière même sur des coutures plus épaisses, le pied polyvalent (T) est équipé d bouton de « verrouillage en place », qui bloque le pied Rêglage pour ourlet de jean position horizontale.

	3,5 4,0		3-5

Lorsque vous vous approchez de la couture la plus épaisse et que le pied-de-biche commence à se soulever au-dessus de l'épaisseur, arrêtez de coudre. Abaissez l'aiguille sur le tissu et relevez le pied-de-biche. Lorsque vous abaissez à nouveau le pied-de-biche, appuyez sur le bouton du pied-de-biche vers la rainure (A) de la cheville du pied-de-biche. Le pied sera ainsi bloqué en position horizontale, ce qui lui permettra de passer les parties épaisses sans que l'aiguille ne se casse. La position de verrouillage se libère automatiquement après quelques points.

Fixez les boutons facilement et rapidement grâce au point spécial pour boutons.

1. Sélectionnez le point de couture de boutons.

2. Abaissez les griffes d'entraînement.

3. Retirez le pied-de-biche.

4. Marquez l'emplacement du bouton à l'aide d'un marqueur (A).

5. Placez le bouton sur le marquage et fixez-le à l'aide de ruban adhésif. Positionnez votre ouvrage sous le support du pied-de-biche en alignant les trous du bouton avec l'aiguille. Abaissez le support du pied-de-biche (B).

6. Tournez le volant vers vous très lentement pour vous assurer que l'aiguille passe bien dans les trous. En cas de besoin ajustez la largeur du point (C).

7. Commencez à coudre à faible vitesse. La machine s'arrête automatiquement après quelques points.

8. Laissez une longue queue de fil et tirez-la sous le bouton. Enroulez la queue du fil autour de la tige.

9. Utilisez une aiguille à coudre manuelle pour tirer le fil sur l'envers du tissu et le fixer.

10. Pour réengager les griffes d'entraînement, ramenez le levier des griffes d'entraînement en position de couture normale, puis tournez le volant vers vous d'un tour complet.

		3,5 —		2-4

Préparation pour la couture des boutons

Boutonnière en une étape

Cousez des boutonnières à une taille parfaitement adaptée à votre bouton. Le tissu doit être entoilé là où vous cousez boutonnière.

a ez [HEYZ]lc		~~~	----	<→
		5,0 0,4		3-5

Préparation pour boutonnière

1. Marquez la position de départ de la boutonnière sur (A).
2. Sur le pied pour boutonnières en une étape, ouvrez le préparo porte-bouton en poussant le levier vers l'arrière (B). Insérez le bouton. Ramencz le porte-bouton vers l'avant jusqu'à ce que le bouton tienne bien en place (C). Le bouton détermine la longueur de la boutonnière. La distance entre le levier du porte-bouton (B) et la butée (D) est la longueur de la boutonnière.
3. Posez le pied pour boutonnières une étape.
4. Veillez à ce que le fil soit tiré à l'intérieur du pied-de-biche et ensuite placé sous le pied.
5. Placez votre tissu sous le pied-de-biche de sorte que le marquage sur le tissu soit aligné avec le centre du pied pour boutonnière (E).
6. Abaissez le levier de boutonnière (F) jusqu'en bas et poussez-le en l'éloignant de vous. Le levier de boutonnière doit s'introduire entre le levier du porte-bouton (B) et la butée (D).
7. Tenez l'extrémité du fil supérieur et commencez à coudre. La boutonnière est cousue depuis l'avant du pied-de-biche vers l'arrière. Arrêtez de coudre lorsque la boutonnière est terminée.
8. Une fois la boutonnière terminée, relevez le pied-de-biche. Relevez le levier pour boutonnière jusqu'en haut.
9. Pour fixer le renfort, enfilez l'extrémité du fil supérieur dans une aiguille de couture à la main, tirez-le sur l'envers et faites un nœud avant de couper l'excès de fil.
10. Utilisez un découvit pour ouvrir la boutonnière en partant de chaque extrémité vers le milieu.

Si vous voulez coudre une autre boutonnière, ne poussez pas le levier de boutonnière vers le haut lorsque la boutonnière est terminée. Au lieu de cela, repoussez-le de nouveau. Cousez une autre boutonnière.

Remarque : Il est recommandé de toujours coudre une boutonnière d'essai sur une chute de tissu.

Couture de fermeture à glissière

Le pied pour fermeture à glissière peut être posé à droite ou à gauche de l'aiguille, pour faciliter la couture près du bord des dents de la fermeture.

Pour coudre le côté droit de la fermeture à glissière,

pied dans la position de pied-de-biche de gauche (A).

Pour coudre le côté gauche de la fermeture à glissière, posez le pied dans la position de pied-de-biche de droite (B).

A

~~~~	--------	<——>
3,5 2,0-3,0		3-5

Préparation pour la couture de fermetures à glissière

B

Fermeture à glissière centrée

- Placez les pièces de tissu endroit contre endroit et épinglez. Marquez la longueur de la fermeture à glissière sur votre tissu.

- Bâtissez la couture de la fermeture à glissière en utilisant le surplus de couture spécifié (utilisez un point droit de 4 mm de longueur, avec une tension de fil de 2). Bâtissez jusqu'à la fin du repère de fermeture à glissière (C).

- Réglez la machine sur le point droit (voir tableau ci-dessus), cousez quelques points arrière et piquez le reste de la couture en laissant le surplus de couture spécifié (C).

- Repassez les surplus de couture pour les ouvrir. Placez l'endroit de la fermeture à glissière sur l'envers de la couture, fixez avec du ruban adhésif (D).

- Retournez votre travail, en vous assurant de placer l'endroit vers le haut. Posez le pied pour fermeture à glissière à gauche de l'aiguille (A).

- Cousez tout le long de l'endroit de la fermeture à glissière, n'publicz pas de piquer des points en arrière au début. Arrêtez avec l'aiguille dans le tissu, levez le pied-de-biche et tournez votre ouvrage pour coudre le bas de la fermeture à glissière (E).

- Posez le pied pour fermeture à glissière à droite de l'aiguille (B). Cousez le dernier côté de la fermeture à glissière de la même manière que pour le premier côté (F).

- Retournez votre travail pour retirer le ruban adhésif de l'envers.

- Retournez-le à nouveau sur l'endroit et retirez les points de faufils.

Point de quilting aspect fait main

Simulez l'apparence du quilting fait main avec le point de quilting fait main (21). Enfilez l'aiguille avec du fil transparent ou avec un fil qui se fond avec la couleur du dessus du tissu. Enfilez la canette avec une couleur de fil qui s'harmonise ou contraste avec le dessus du tissu, selon l'aspect que vous

3,5 2,0-3,0		6-9

souhaitez pour votre ouvrage (le fil de la canette apparaîn en de quilting aspect fait main fait sur le dessus du tissu).

Astuce : Utilisez une aiguille à surpiqûre de taille 100 pour un effet encore meilleur.

- Pour obtenir une apparence cousue main précise, il est important que le point soit cousu avec une tension de fil élevée. Veillez à régler la tension conformément aux recommandations du tableau des points.

- Cousez le long d'une des coutures de votre ouvrage, ou autour d'un appliqué. L'effet cousu main est créé au fur et a mesure que le fil de canette est tiré vers le haut du quilting.

A. Fil de canette

B. Fil supérieur

ENTRETIEN

Nettoyage de la machine

Pour que votre machine à coudre fonctionne toujours correctement, nettoyez-la fréquemment. Il n'est pas nécessaire de la lubrifier. Essuyez les surfaces extérieures de votre machine à coudre à l'aide d'un chiffon doux pour enlever les poussières ou les peluches accumulées.

Nettoyage de la zone de canette

Relevez l'aiguille et éteignez la machine.

Retirez le pied-de-biche. Faites glisser le couvercle de canette et enlevez la canette.

Retirez les vis de la plaque à aiguille à l'aide du tournevis en Soulevez et enlevez la plaque à aiguille.

Nettoyez les griffes d'entraînement et le compartiment de canette avec la brosse fournie dans les accessoires.

Placez la plaque à aiguille sur les griffes d'entraînement, replacez les vis et serrez-les.

Fixez le pied-de-biche, mettez la canette en place et replacez le couvercle de la canctte.

Nettoyage sous la zone de canette

Relevez l'aiguille et éteignez la machine.

Nettoyez sous le compartiment de canette après avoir cousu plusieurs ouvrages ou lorsque vous remarquez une accumulation de peluches dans la zone du compartiment de canette.

Retirez le pied-de-biche. Faites glisser le couvercle de canette et enlevez la canette.

Retirez les vis de la plaque à aiguille à l'aide du tournevis en L. Soulevez et enlevez la plaque à aiguille.

Retirez la boîte à canette en la soulevant. C'est plus facile si vous le poussez légèrement vers la gauche ou la droite en le soulevant.

Nettoyez le compartiment avec la brosse ou un chiffon sec.

Remarque : Ne soufflez pas dans la zone du boîtier de canette. La poussière et les peluches seraient projetées dans votre machine.

Guidez l'extrémité « fourchue » du compartiment de canette (A) sous le support de compartiment de canette (B) et sous les griffes d'entraînement. Déplacez légèrement le compartiment de la canette de droite à gauche jusqu'à ce qu'il se glisse correctement dans la tige du crochet (C). Pour vous assurer que le compartiment de cannette est correctement remis en place, tournez le volant vers vous. La tige du crochet (C) doit tourner librement dans le sens inverse des aiguilles d'une montre.

Placez la plaque à aiguille sur les griffes d'entraînement, replacez les vis et serrez-les.

Fixez le pied-de-biche, mettez la canette en place et replacez le couvercle de la canette.

Boucles de fil sous le tissu

Cause possible : Les boucles de fil sous le tissu indiquent toujours que le fil supérieur est mal enfilé. Cela se lorsque le fil supérieur n'est pas placé correctement dans le mécanisme de tension du fil et n'a enfilé à travers le releveur de fil.

Solution : Réenfilez la machine en veillant à bien lever le releveur du pied-de avant de commencer l'enfilo que le fil puisse se mettre en place correctement dans le mécanisme de tension et le releveur savoir si vous avez réenfilé la machine correctement, faites le test suivant :

• Soulevez le releveur du pied-de-biche (page 9) et enfilez le haut de la machine. (page 12).
• Enfilez l'aiguille, mais ne mettez pas encore le fil sous le pied presseur. Si vous tirez le fil supérieur vers la gauche, il doit se déplacer sans difficultés.
• Abaissez le releveur du pied-de-biche. En tirant le fil supérieur vers la gauche, vous devez sentir une certaine résistance. Cela signifie que vous avez enfilé correctement.
• Mettez le fil sous le pied-de-biche et saisissez le fil de la canette. Glissez les deux bouts de fils sous le pied-de-biche vers l'arrière. Abaissez le pied-de-biche et commencez à coudre.

Si vous abaissez le releveur du pied-de-biche, mais que le fil continue à se déplacer librement sentez aucune différence que le pied soit en haut ou en bas), cela signifie que vous avez mal le fil supérieur et réenfilez la machine.

Rupture du fil de la canette

Cause possible : Canette mal enfilée.

Solution : Vérifiez que la canette soit mise en place correctement dans le support de la canette (page 11).

Cause possible : Canette trop pleine ou bobinage irrégulier.

Solution : Il se peut que le fil de la canette n'ait pas été placé correctement dans le disque de tension de la canette pendant le bobinage (page 11).

Cause possible : Poussière ou peluche dans le support de la canette.

Solution : Nettoyez le support de la canette (page 28).

Cause possible : Mauvaises canettes utilisées.

Solution : Utilisez des canettes du même style que celles livrées avec la machine (canettes SINGER® transpare de catégorie 15) – ne pas utiliser d'autres types.

Fil de canette visible sur l'endroit du tissu

Cause possible : Fil supérieur trop tendu.

Solution : Réduisez la tension du fil supérieur (page 15).

Cause possible : Le chemin du fil est obstrué et le fil supérieur est donc soumis à une plus grande tension.

Solution : Vérifiez que le chemin du fil supérieur n'est pas obstrué et que le fil parcourt librement le chemi

Cause possible : Le fil de la canette n'a pas la bonne tension.

Solution : Réenfilez la canette (page 11).

Difficultés de bobinage de canette

Cause possible : Bobinage du fil de canette pas assez serré.

Solution : Recommencez le bobinage en veillant à ce que le fil soit bien en place dans le disque de tension bobinage de la canette (page 11).

Cause possible : L'axe de bobinage de la canette n'est pas entièrement engagé, par conséquent le bobinage ne se fa

Solution : Vérifiez que l'axe de bobinage de la canette est entièrement engagé avant de commencer à bobiner

Cause possible : Le bobinage de la canette est lâche car l'extrémité du fil n'a pas été retenue au début du process bobinage.

Solution : Avant de commencer le bobinage, retenez le bout du fil (qui ressort de la canette) fermement, atte la canette se remplisse partiellement, puis arrêtez pour couper le bout de fil près de la canette.

Le tissu fait des plis

Cause possible : Le fil supérieur est trop tendu.

Solution : Réduisez la tension du fil supérieur (page 15).

Cause possible : La longueur de point est trop courte.

Solution : Augmentez le réglage de longueur de point (page 17).

Cause possible : Style d'aiguille non adapté au type de tissu.

Solution : Utilisez le style et la taille d'aiguille adaptés à votre tissu (page 13 et page 14).

Le tissu forme des tunnels sous les points

Cause possible : Le tissu ne dispose pas d'un entoilage adapté à la densité des points (par exemple, application de fantaisie).

Solution : Ajoutez un entoilage textile sous le tissu pour aider à empêcher les points de former des tunnels et de froncer le tissu.

Bruit fort pendant la couture

Cause possible : Le fil n'est pas dans le releveur du fil.

Solution : Réenfilez la machine, en veillant à ce que le releveur du fil soit dans sa position la plus haufil y entre — faites tourner le volant de la machine vers vous pour lever le releveur du fil ou pour l'enfilage.

Cause possible : Le chemin du fil est obstrué.

Solution : Vérifiez que le fil ne soit pas coincé sur la bobine de fil ou derrière le porte-bobine.

La machine n'entraîne pas le tissu

Cause possible : Le releveur du pied-de-biche n'a pas été abaissé sur le tissu après l'enfilage.

Solution : Abaissez le releveur du pied-de-biche avant de commencer à coudre. Ne « poussez » ou ne « tissu pendant que vous cousez.

Cause possible :

Solution : Les griffes d'entraînement doivent être élevées et réenclenchées en tournant le volant d'un tour d (page 15).

Cause possible : La longueur de point est réglée sur zéro.

Solution : Augmentez le réglage de longueur de point (page 17).

La machine ne fonctionne pas

Cause possible : L'axe de bobinage de la canette est engagé alors que vous essayez de coudre.

Solution : Désengagez l'axe de bobinage de la canette en le poussant vers la gauche.

Cause possible : Cordon d'alimentation et/ou pédale mal branchés.

Solution : Vérifiez que le cordon d'alimentation et la pédale sont bien branchés à la machine et à la pr. (page 8).

Cause possible : Mauvaises cancttes utilisées.

Solution : Utilisez des canettes du même style que celles livrées avec la machine (canettes SINGER® trans. de catégorie 15) – ne pas utiliser d'autres types.

Rupture d'aiguille

Cause possible : Aiguille courbée, émoussée ou endommagée.

Solution : Retirez l'aiguille, insérez-en une nouvelle (page 14).

Cause possible : Mauvaise taille d'aiguille pour le tissu.

Solution : Insérez une aiguille adaptée au type de tissu (page 13).

Cause possible : Machine mal enfilée.

Solution : Enfilez à nouveau entièrement la machine (page 12).

Cause possible : Le tissu est « poussé » ou « tiré ».

Solution : Ne poussez/tirez pas le tissu avec la main pour coudre, laissez simplement les griffes d'entraînen machine le déplacer sous le pied-de-biche tout en le guidant.

L'enfile-aiguille ne fonctionne pas

Cause possible : L'aiguille n'est pas dans la bonne position.

Solution : Relevez l'aiguille au maximum en tournant le volant vers vous.

Cause possible : Aiguille mal insérée.

Solution : Enfoncez complètement l'aiguille dans le serre-aiguille.

Cause possible : L'aiguille est courbée.

Solution : Retirez l'aiguille courbée, insérez-en une nouvelle (page 14).

Cause possible : Tige à crochet endommagée.

Solution : L'enfile-aiguille doit être remplacé. Contactez un centre technique agréé.

Points sautés

Cause possible : Aiguille mal insérée.

Solution : Vérifiez que le côté plat du haut de l'aiguille soit orienté vers l'arrière de la machine et que l'aiguille soit complètement enfoncée, puis serrez la vis de serrage de l'aiguille.

Cause possible : Aiguille non adaptée au tissu à coudre.

Solution : Utilisez le style et la taille d'aiguille adaptés à votre tissu (page 13 et page 14).

Cause possible : Aiguille courbée, émoussée ou endommagée.

Solution : Retirez l'aiguille et insérez-en une nouvelle (page 14).

Points déformés

Cause possible : Le tissu est « poussé » ou « tiré ».

Solution : Ne poussez/tirez pas le tissu avec la main pour coudre, laissez simplement les griffes d'entraînement machine le déplacer sous le pied-de-biche tout en le guidant.

Cause possible : Réglage de longueur de point incorrect.

Solution : Ajustez le réglage de la longueur des points (page 17).

Cause possible : Il se peut qu'un entoilage soit nécessaire pour cette technique.

Solution : Placez un entoilage sous le tissu.

Le fil s'entremêle au début

Cause possible : Le fil supérieur et le fil de canette n'ont pas été mis en place correctement sous le pied-de-biche commencer à coudre.

Solution : Vérifiez que le fil supérieur et le fil de canette se trouvent sous le pied-de-biche et vers l'arrière commencer à coudre.

Cause possible : La couture a commencé sans tissu sous le pied-de-biche.

Solution : Placez du tissu sous le pied, en vérifiant que l'aiguille descende dans le tissu ; tenez sans tirer bouts de fil pendant les premiers points.

Cause possible : Il se peut qu'un entoilage soit nécessaire pour cette technique.

Solution : Placez un entoilage sous le tissu.

Rupture du fil supérieur

Cause possible : Chemin de fil obstrué

Solution : Vérifiez si le fil est coincé sur la bobine de fil (points qui accrochent sur la bobine) ou derrière de bobine ou la tige porte-bobine (si le fil est tombé derrière le chapeau de bobine, il ne peut parcourir librement le chemin de la machine).

Cause possible : La machine est mal enfilée.

Solution : Retirez complètement le fil supérieur, levez le releveur du pied-de-biche, réenfilez la machine en vér que le fil est dans le releveur de fil (levez le releveur de fil au maximum en faisant tourner le vous).

Cause possible : Tension du fil supérieur trop élevée.

Solution : Réduisez la tension du fil supérieur (page 15).

Spécification technique

Vitesse de coutureMaximum 1000 ± 50 rpm(en utilisant le point droit avec la longue point par défaut)	Tension nominale240 V/50Hz, 230 V/50Hz, 220 V/50Hz, 60Hz, 127 V/60 Hz, 120 V/60 Hz, 100V/50-60Hz	Hauteur d'élévation du pied-de-biche6mm
Classe de protectionIl (Europe)	Largeur de point0–7.0mm	Longueur de point0–4.5mm
Type de lampeÉclairage à LED	Dimensions de la machinelongueur : ≈440mmlargeur : ≈190mmhauteur : ≈280mm	Poids7kg

Nous nous réservons le droit de modifier l'équipement de la machine et le jeu d'accessoires sans préavis ainsi que les performances ou le design. Ces éventuelles modifications seront toujours apportées au bénéfice de l'utilisateur et du produit.

PROPRIÉTÉ INTELLECTUELLE

Singer et le Cameo « S » Design sont des marques déposées de The Singer Company Limited S.à.r.l. ou ses sociétés affiliées.

Veuillez noter qu'en cas de mise au rebut, ce produit doit bénéficier d'un recyclage sécurisé, conforme à la législation nationale applicable aux produits électriques/électroniques. Ne jetez pas les appareils électriques avec les ordures municipales générales, utilisez des installations de collecte différentes. Contactez votre gouvernement local pour obtenir des informations au sujet des systèmes de collecte disponibles. Lorsque vous remplacez un ancien appareil par un nouveau, le distributeur peut être légalement obligé de reprendre votre ancien appareil pour le mettre au rebut, sans frais.

Le dépôt d'appareils électriques dans une décharge municipale présente le risque de fuite de substances dangercuses dans les nappes phréatiques, qui peuvent ensuite s'introduire dans la chaîne alimentaire, devenant ainsi un risque pour votre santé et votre bien-être.

SINGER®

ORIGINAL SINCE 1851.
