HD6620C - Máquina de coser SINGER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Máquina de coser doméstica
Marca	Singer
Modelo	HD6620C
Dimensiones (L x A x Al)	≈440 x 190 x 280 mm
Peso	7 kg
Alimentación eléctrica	220-240 V~, 50/60 Hz, o 100-127 V~ según versión
Velocidad de costura máxima	1000 puntos/min (1000 ± 50 rpm)
Ancho de puntada	0 – 7,0 mm
Largo de puntada	0 – 4,5 mm
Número de puntadas	99 puntadas utilitarias y decorativas
Ojal automático	Sí, en un paso con prensatelas especial
Enhebrador de aguja integrado	Sí
Brazo libre	Sí, con caja de accesorios extraíble
Uñas de arrastre abatibles	Sí (para coser botones)
Presión del prensatelas ajustable	Sí, mediante rueda
Tensión del hilo ajustable	Sí, mediante rueda (de 1 a 9 aprox.)
Marcha atrás	Sí, con botón
Parada de aguja arriba/abajo	Sí, botón dedicado
Iluminación	LED
Nivel sonoro	Inferior a 80 dB
Clase de protección	II (Europa)
Accesorios incluidos	4 canillas, prensatelas (universal, dobladillo invisible, cremallera, ojal, puntada decorativa, antiadherente, botón abierto transparente), cepillo limpiador, destornillador en L, portacarrete, funda blanda, pedal, cable de alimentación
Mantenimiento	Limpiar regularmente la zona de la canilla y las uñas con el cepillo. No es necesaria lubricación.
Tipo de pedal	C-8000 (Zeng Hsing)

Preguntas frecuentes - HD6620C SINGER

¿Cómo enhebrar la máquina correctamente?

Levante el prensatelas y coloque la aguja en posición alta. Siga el recorrido del hilo: guía-hilo, discos de tensión, elevador de hilo, guía-hilo inferior, luego enhebre la aguja de adelante hacia atrás. Use el enhebrador de aguja integrado si lo desea.

¿Qué hacer si el hilo se enreda debajo de la tela?

Generalmente indica un mal enhebrado del hilo superior. Vuelva a enhebrar la máquina asegurándose de que el hilo pase correctamente por el mecanismo de tensión y el elevador de hilo. También verifique que la canilla esté correctamente insertada.

¿Cómo ajustar la tensión del hilo?

Gire la perilla de tensión del hilo en la parte superior de la máquina. Para una costura equilibrada, los hilos deben cruzarse en el medio de la tela. Si el hilo de la canilla aparece arriba, reduzca la tensión; si el hilo superior aparece abajo, auméntela.

¿Cómo cambiar la aguja?

Apague la máquina. Afloje el tornillo de la aguja, retire la aguja vieja, inserte la nueva con el lado plano hacia atrás, luego apriete el tornillo. Use el destornillador en L incluido si es necesario.

¿Qué hacer si la máquina no avanza la tela?

Verifique que el prensatelas esté bajado, que las uñas de arrastre estén levantadas (accione la palanca en la parte trasera del brazo libre), y que el largo de puntada no esté ajustado a cero.

¿Cómo hacer un ojal?

Use el prensatelas para ojal en un paso. Inserte el botón en el portabotón en la parte trasera del prensatelas para definir la longitud. Coloque la tela debajo del prensatelas, baje la palanca del ojal, luego presione el pedal. La máquina cose automáticamente el ojal.

¿Cómo limpiar la zona de la canilla?

Apague la máquina. Retire el prensatelas, la tapa de la canilla, la canilla, luego la placa de aguja. Use el cepillo incluido para limpiar las uñas de arrastre y el compartimento. Vuelva a montar todo en orden inverso.

¿Qué hacer en caso de rotura del hilo superior?

Verifique que el hilo no esté atascado en el carrete o detrás del portacarrete, que la máquina esté correctamente enhebrada (levante el prensatelas y vuelva a enhebrar), y que la tensión del hilo no esté demasiado alta. Reduzca la tensión si es necesario.

¿Cómo bobinar la canilla?

Coloque el hilo en la clavija portacarrete y guíelo alrededor del disco de tensión de bobinado. Inserte el hilo en el orificio de la canilla, coloque la canilla en el eje de bobinado, luego empuje el eje hacia la derecha. Sostenga el extremo del hilo y presione el pedal. La máquina se detiene automáticamente cuando la canilla está llena.

¿Qué hacer si la máquina no arranca?

Verifique que el eje de bobinado de la canilla no esté acoplado (empújelo hacia la izquierda), que el cable de alimentación y el pedal estén bien conectados, y que el interruptor esté en 'I'. Si el problema persiste, contacte a un centro técnico autorizado.

MANUAL DE USUARIO HD6620C SINGER

MANUAL DE INSTRUCCIONES

HD6620C

Esta máquina de coser doméstica ha sido diseñada de conformidad con las normas IEC/EN 60335-2 UL1594.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Cuando utilice un aparato eléctrico, debe respetar siempre las precauciones de seguridad básicas, incl las siguientes:

Lea todas las instrucciones antes de utilizar esta máquina de coser doméstica. Conserve las instrucci lugar adecuado, cerca de la máquina. Asegúrese de que acompañen a la máquina si se la da a u

PELIGRO - PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA:

- Nunca se debe dejar la máquina de coser desatendida cuando esté enchufada. El enchufe eléctrico conecta la máquina debe ser fácilmente accesible. Desenchufe siempre la máquina de coser inmediatamente después de utilizarla y antes de limpiarla, quitar las tapas, lubricarla o realizar cu otro ajuste o mantenimiento mencionado en el manual de instrucciones.

ADVERTENCIA - PARA REDUCIR EL RIESGO DE QUEMADURAS, INCENDIO, DESCARGA ELÉCTRICA O DAÑOS PERSONALES:

• No permita que se utilice como un juguete. Deberá prestar especial atención cuando se utilice la cerca de niños.
• Utilice esta máquina de coser únicamente para el uso previsto, tal y como se explica en este n únicamente los accesorios recomendados por el fabricante, según se indica en este manual.
• No utilice nunca la máquina de coser si el cable o el enchufe están dañados, si no funciona a si se ha caído o se ha dañado, o si ha caído al agua. Envíe la máquina de coser al distribu: centro de servicio más cercano para su examen, reparación y ajuste eléctrico o mecánico.
• No utilice la máquina de coser si alguna de las aberturas para el aire está bloqueada. Mantenga aberturas de ventilación de la máquina de coser y el pedal limpios de hilos, suciedad y trozos
• Mantenga los dedos alejados de todas las piezas móviles. Debe poner especial cuidado en las zo próximas a la aguja de la máquina de coser.
• Utilice siempre la placa de aguja adecuada. Una placa inadecuada puede causar la rotura de la
• No utilice agujas torcidas.
• No tire de la tela ni la empuje mientras cose. Esto puede desviar la aguja, haciendo que se ro
• Use gafas de seguridad.
• Apague la máquina de coser ("0") cuando realice ajustes en la zona de la aguja, como enhebrar cambiarla, hacer canilla, cambiar el prensatelas, etc.
• No deje caer ni introduzca objetos en las aberturas.
• No utilice la máquina al aire libre.
• No trabaje con la máquina en lugares donde se usen productos en aerosol (spray) o donde se a oxígeno.
• Para desconectarla, ponga todos los controles en la posición de apagado ("0") y, a continuación, la máquina.
• No la desenchufe tirando del cable. Para desenchufarla, sujete la clavija, no el cable.
• El pedal sirve para manejar la máquina. Nunca coloque otros objetos en el pedal.

• No utilice la máquina si está mojada.

• Si la bombilla LED está dañada o rota, debe ser reemplazada por el fabricante o su agente de persona igualmente cualificada, para evitar riesgos.

• Si el cable conectado con el pedal está dañado, el fabricante o su agente de servicio o una calificada debe reemplazarlo para evitar riesgos.

GUARDE ESTAS INSTRUCCIONES

ÚNICAMENTE PARA LOS PAÍSES MIEMBROS DEL CENELEC:

Esta máquina la pueden utilizar niños de 8 años en adelante y personas con alguna discapacidad sensorial o mental o sin la experiencia y los conocimientos necesarios en el caso de que hayan supervisados o recibido instrucciones sobre el uso de la máquina de manera segura y entiendan lo que implica. Los niños no deben jugar con la máquina. Niños sin supervisión no deben realizar el mantenimiento del usuario.

El nivel de ruido en condiciones de funcionamiento normales es inferior a 80 dB.

La máquina solamente se debe usar con un pedal de tipo C-8000 fabricado por Zeng Hsing, Tai

PARA LOS PAÍSES QUE NO SON MIEMBROS DEL CENELEC:

Esta máquina de coser no ha sido diseñada para utilizarse por personas (incluyendo niños) con al discapacidad física, sensorial o mental o sin la experiencia y los conocimientos necesarios, salvo que sido supervisados o recibido instrucciones sobre el uso de la máquina de coser por parte de una responsable de su seguridad. Evite que los niños jueguen con la máquina de coser.

El nivel de ruido en condiciones de funcionamiento normales es inferior a 80 dB.

La máquina solamente se debe usar con un pedal de tipo C-8000 fabricado por Zeng Hsing, Tai

TABLA DE CONTENIDO

INTRODUCCIÓN......

Uso previsto....1

Vista general de la máquina ....1

Visión general de la zona de aguja......

Parte superior de la máquina....2

Descripción de los accesorios ....3

Accesorios incluidos (No aparecen en la imagen)......3

Prensatelas....4

Accesorios opcionales ....4

Vista general de las puntadas....5

Puntadas utilitarias....5

Puntadas decorativas 6

1Costura de botones 23

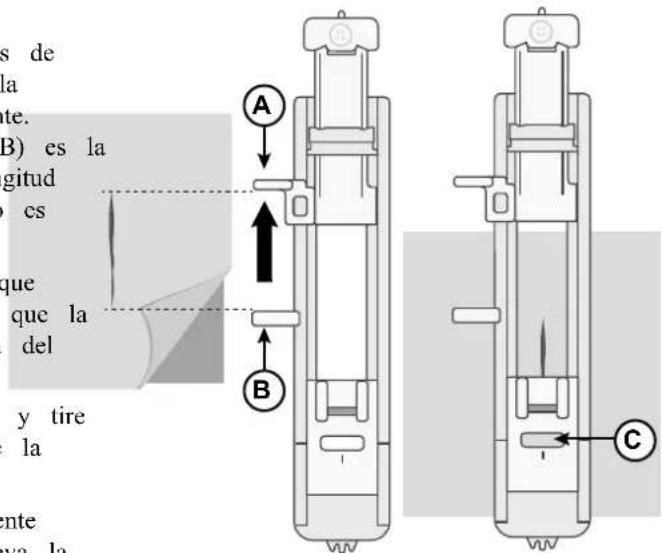

Ojalador en 1 paso ....24

Cosa cremalleras 25

2 Cremallera centrada 25

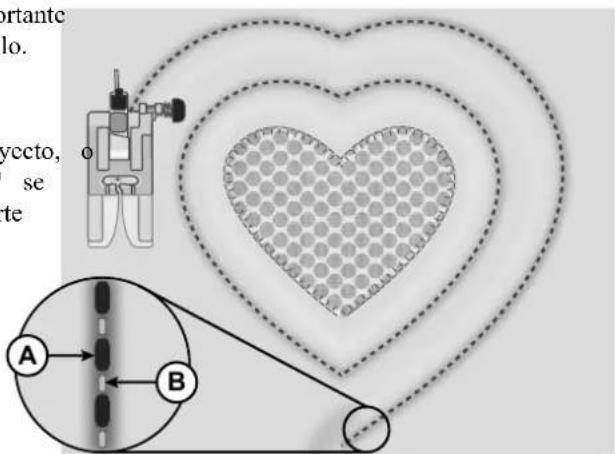

Puntada de acolchado con aspecto de hecho a mano 26

MANTENIMIENTO 27

Limpieza de la máquina 27

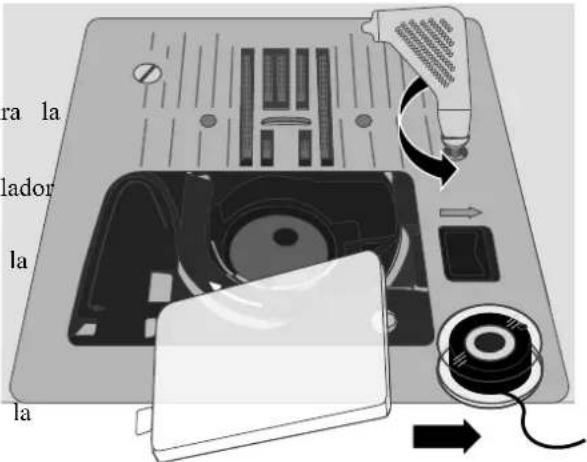

Limpieza de la zona de la bobina ....27

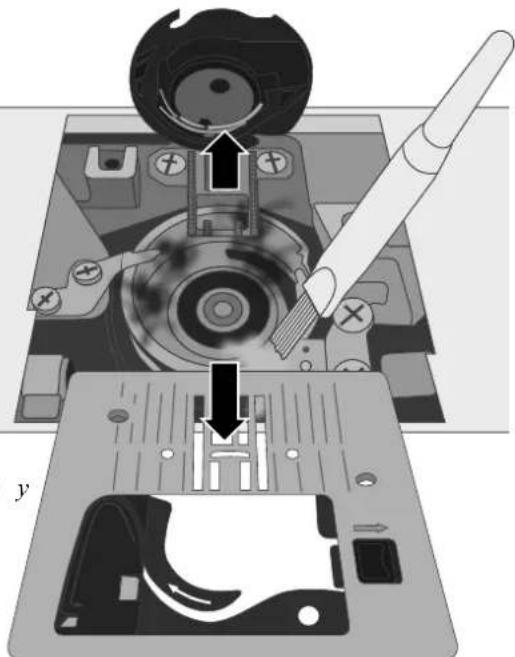

Limpieza debajo de la zona de la bobina .....27

Solución de problemas....28

Especificaciones técnicas ....31

PREPARATIVOS 8

Desempaque de la máquina....8

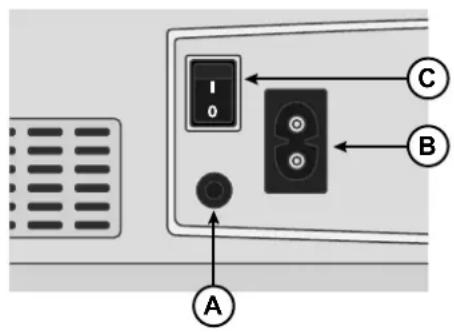

Conexión a la fuente de alimentación....8

Empaquetado de la máquina después de coser .....8

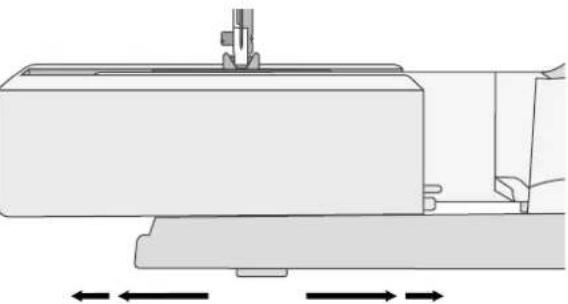

Brazo libre/Caja de accesorios extraíble....9

Palanca del prensatelas....9

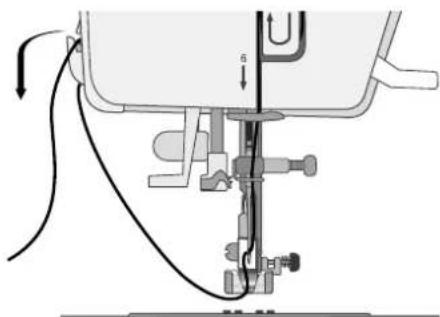

Cortahilos 9

Portacarretes 10

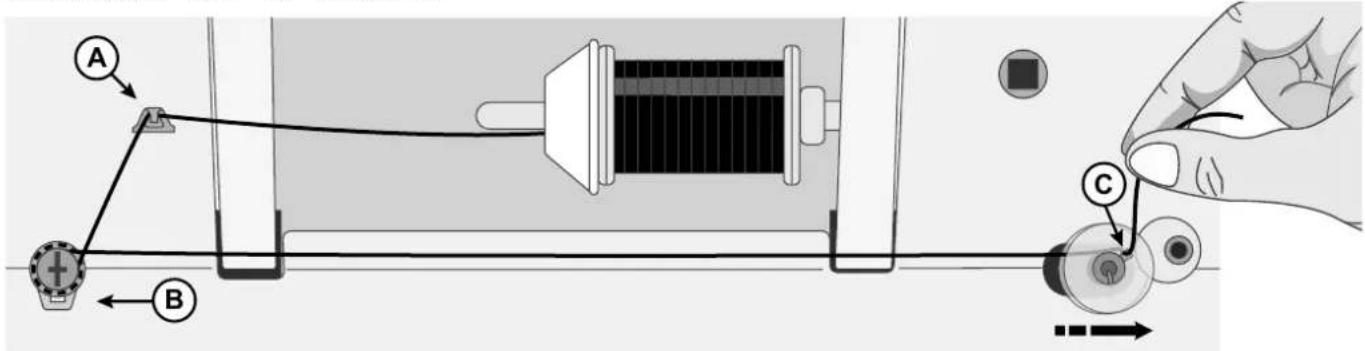

Devanado de la bobina 11

Inserte la bobina.... 11

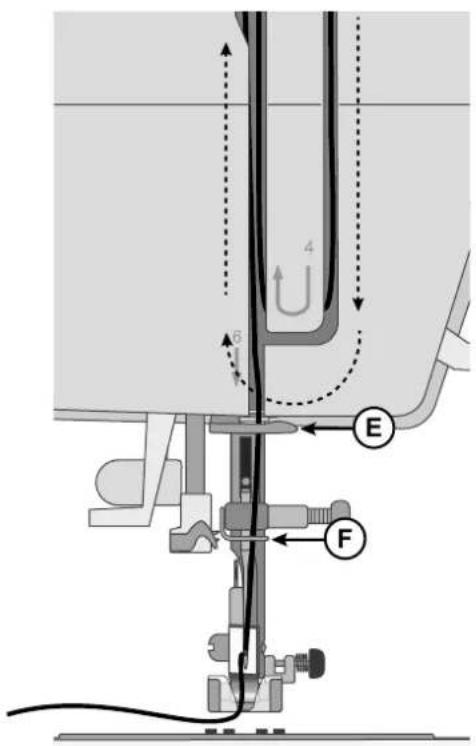

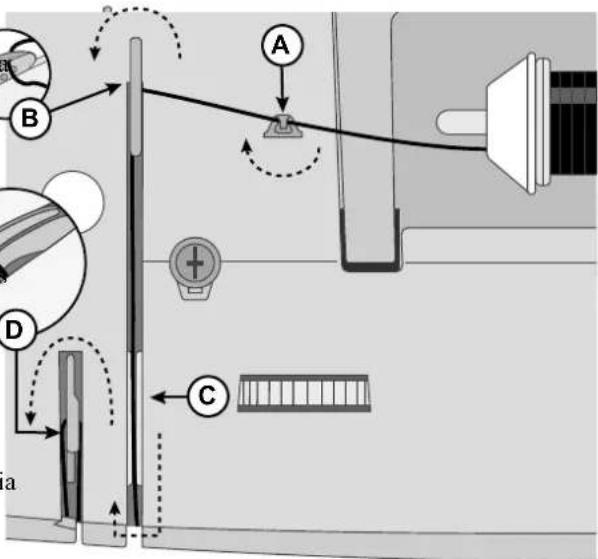

Enhebre la máquina....12

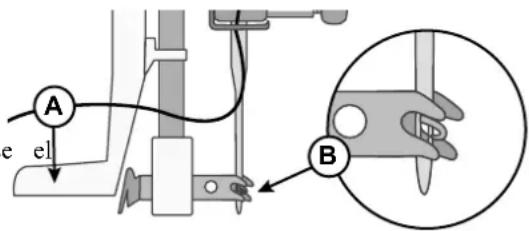

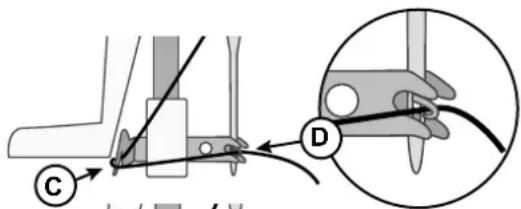

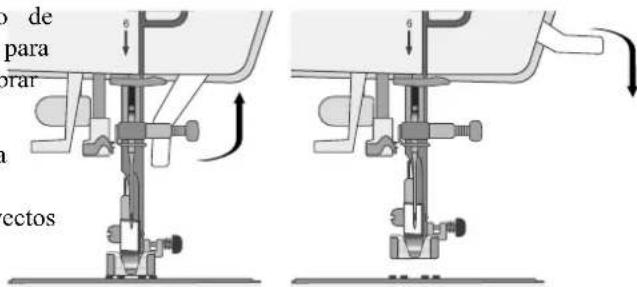

Enhebrador de agujas....13

Agujas 13

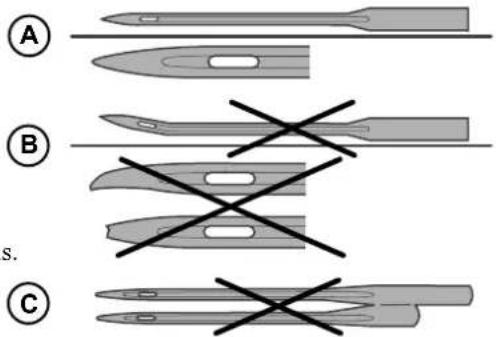

Información importante sobre la aguja 14

Guía de selección - Tamaño de la aguja, tela, hilo ..... 14

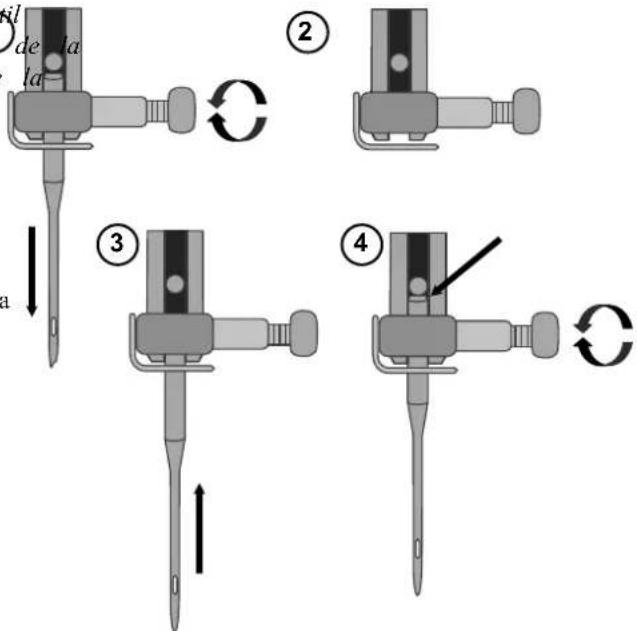

Cambie la aguja 14

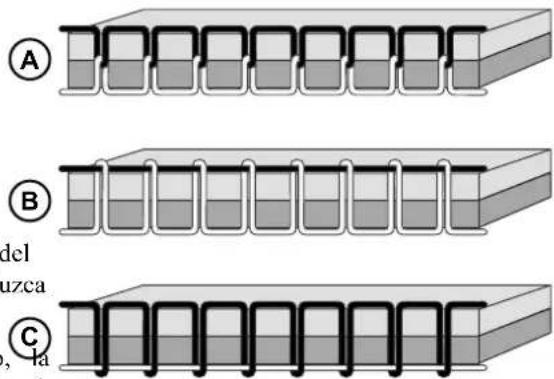

Tensión del hilo 15

Coser sin dientes de arrastre....15

Presión del prensatelas....15

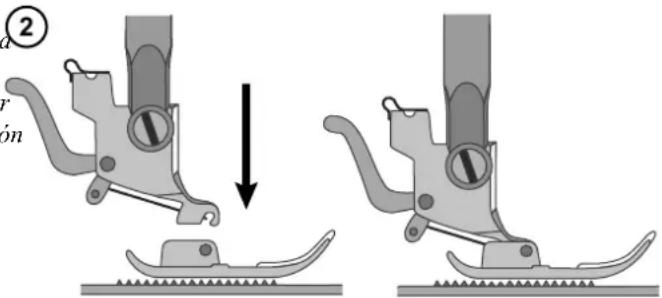

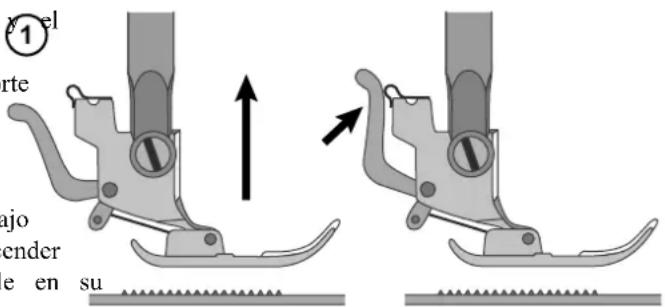

Cambie el prensatelas ....16

Operaciones y Botones de Control de Puntadas .....16

Botón de retroceso.... 16

Aguja arriba/abajo 16

Menú/Sonido Encendido/Apagado.... 16

Flechas de navegación.... 17

Utilidades y puntadas decorativas 17

Ancho de la puntada / Posición de la aguja 17

Longitud de puntada 17

Seleccionar puntada 17

COSTURA 18

Costura....18

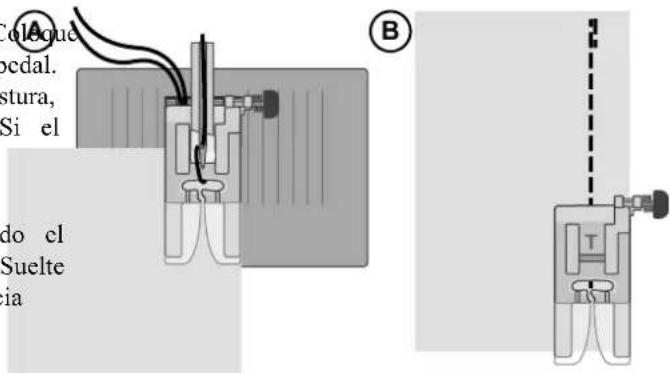

Comenzar a coser - Puntada recta .....18

Cambie la posición de la aguja 18

Cambie la dirección de costura ....18

Termine la costura 19

Puntada elástica recta....19

Puntada múltiple de Zig-zag 19

Puntada para borde inclinado ....20

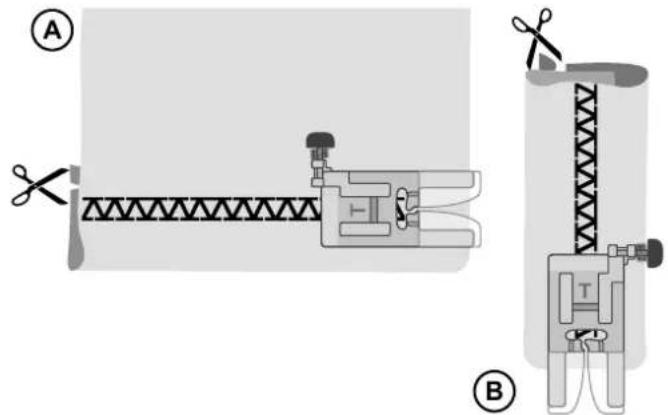

Puntada Overlock cerrada....20

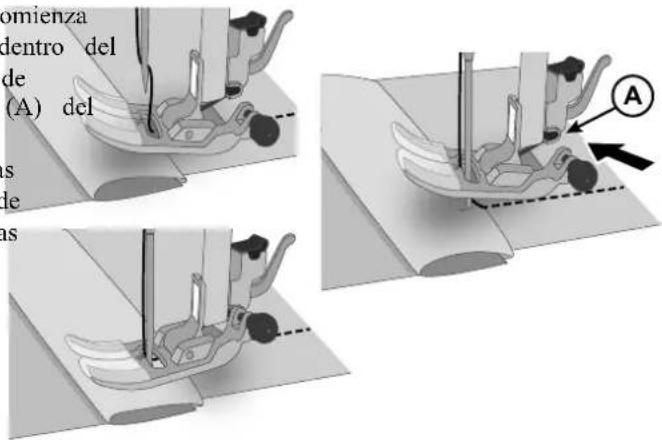

Dobladillos invisibles....20

Zurcido y remiendo 21

Repare agujeros grandes 21

Repare desgarrones.... 22

Repare pequeños agujeros 22

Dobladillo de vaqueros....23

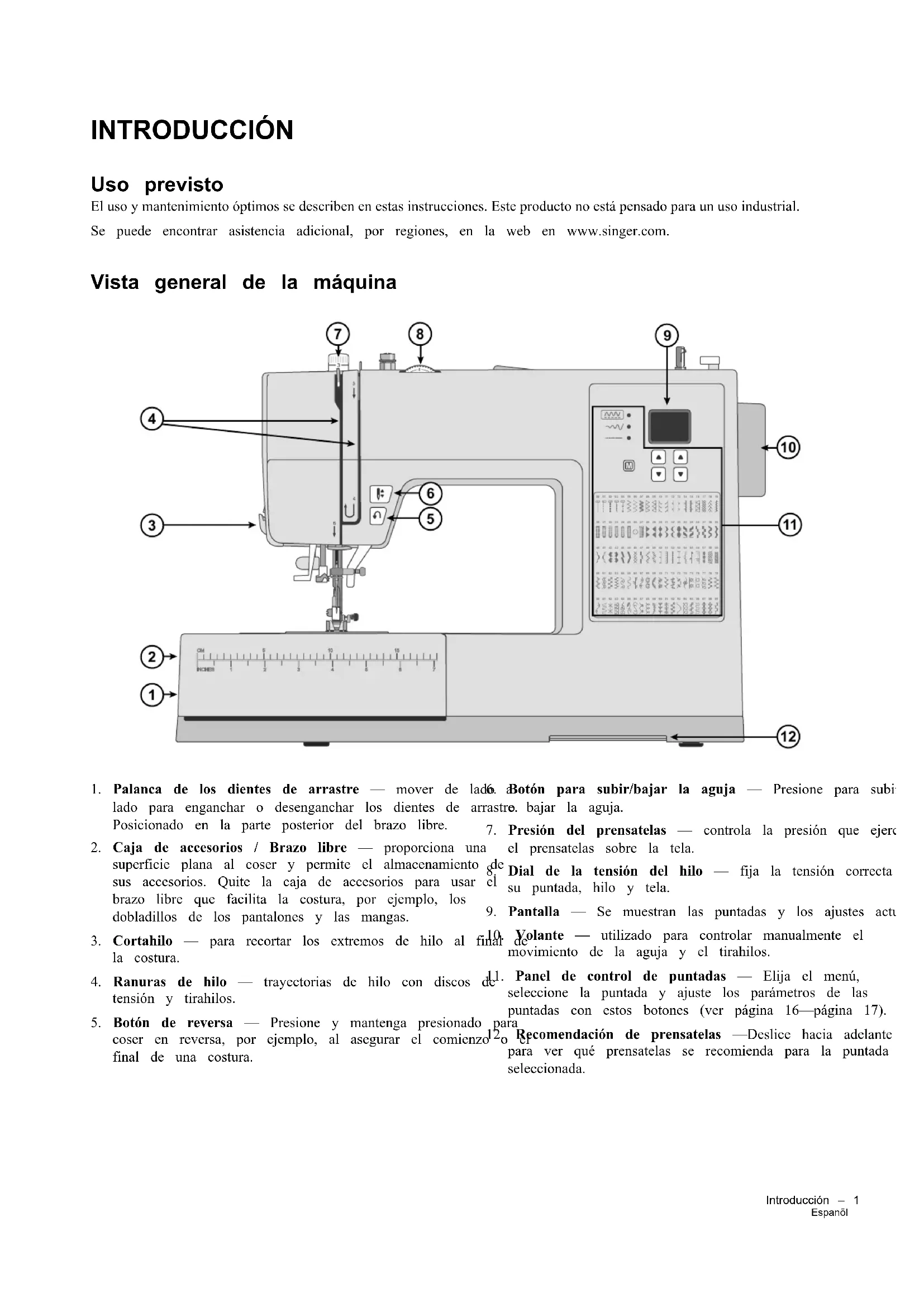

INTRODUCCIÓN

Uso previsto

El uso y mantenimiento óptimos se describen en estas instrucciones. Este producto no está pensado para un uso industrial.

Se puede encontrar asistencia adicional, por regiones, en la web en www.singer.com.

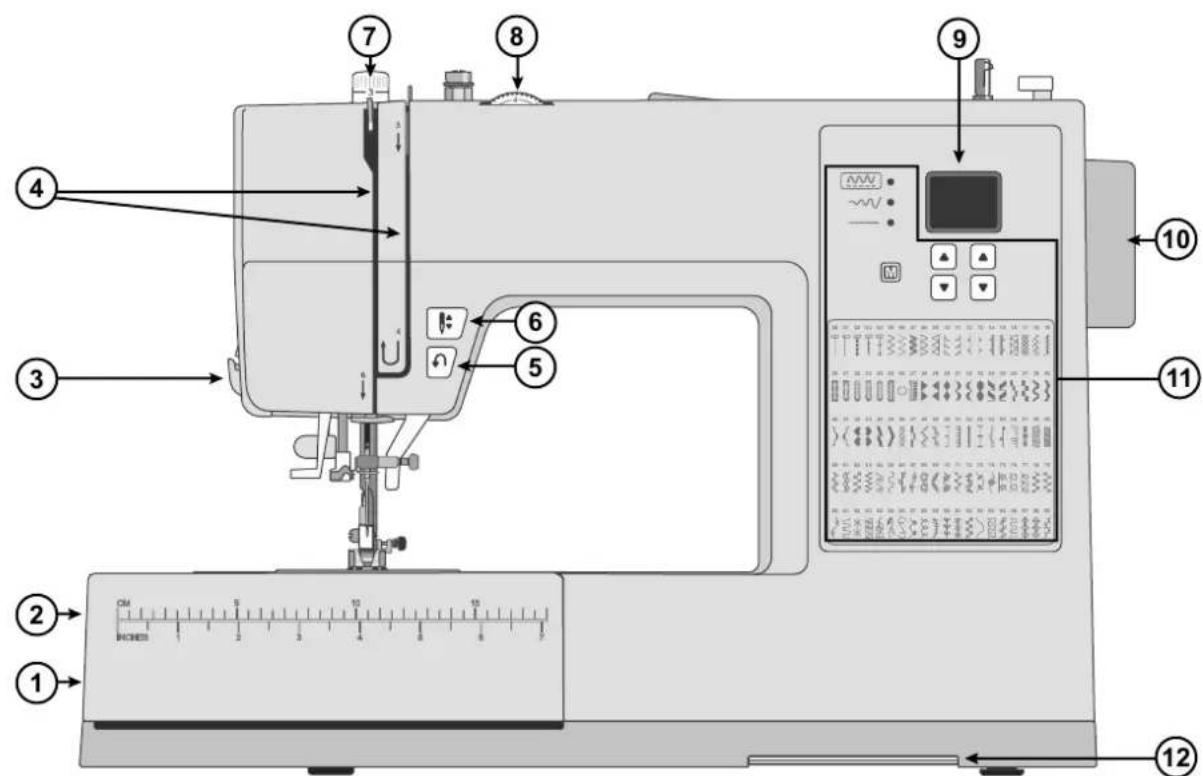

Vista general de la máquina

1. Palanca de los dientes de arrastre — mover de lado. Botón para subir/bajar la aguja — Presione para subi lado para enganchar o desenganchar los dientes de arrastre. bajar la aguja.

Posicionado en la parte posterior del brazo libre.

1. Presión del prensatelas — controla la presión que ejerc

2. Caja de accesorios / Brazo libre — proporciona una

Dial de la tensión del hilo — fija la tensión correcta su puntada, hilo y tela.

superficie plana al coser y permite el almacenamiento sus accesorios. Quite la caja de accesorios para usar brazo libre que facilita la costura, por ejemplo, los dobladillos de los pantalones y las mangas.

1. Pantalla — Se muestran las puntadas y los ajustes actu

2. Cortahilo — para recortar los extremos de hilo al final la costura.

Yolante — utilizado para controlar manualmente el movimiento de la aguja y el tirahilos.

1. Ranuras de hilo — trayectorias de hilo con discos d tensión y tirahilos.

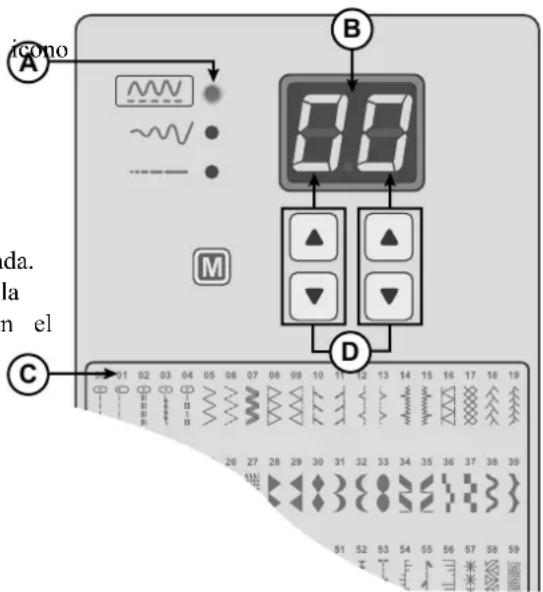

Panel de control de puntadas — Elija el menú, seleccione la puntada y ajuste los parámetros de las puntadas con estos botones (ver página 16—página 17).

1. Botón de reversa — Presione y mantenga presionado para coser en reversa, por ejemplo, al asegurar el comienzo ^12 final de una costura.

, Recomendación de prensatelas —Deslice hacia adelante para ver qué prensatelas se recomienda para la puntada seleccionada.

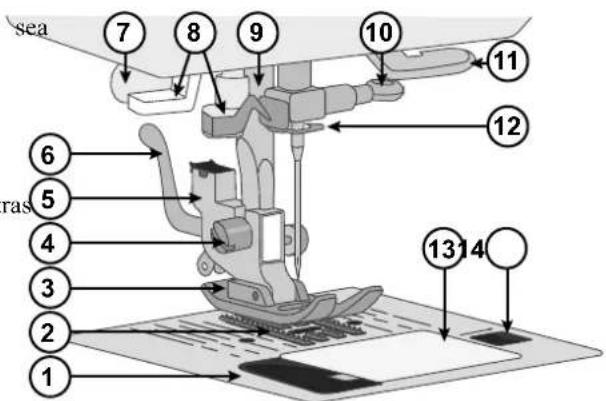

Visión general de la zona de aguja

1. Placa de agujas — proporciona un área plana alrededor del prensatelas para coser. Las líneas de guía hacen que fácil guiar la tela recta al coser.

2. Dientes de arrastre — alimentan la tela bajo el prensatelas al coser.

3. Prensatelas — sostiene la tela contra los dientes de arrastre que hacen pasar la tela bajo el prensatelas mientras cosc.

4. Tornillo de soporte del prensatelas — afloje el tornillo para retirar el soporte del prensatelas.

5. Soporte del prensatelas — sostiene el prensatelas.

6. Palanca de liberación del prensatelas — presione esta palanca para liberar el prensatelas del soporte.

7. Palanca para ojales — utilizado para la costura de ojales.

8. Enhebrador de agujas incorporado — enhebra la aguja rápida y fácilmente.

9. Barra del prensatelas — acomoda el soporte del prensatelas.

10. Tornillo de sujeción de la aguja — fija la aguja.

11. Guías de hilo — ayuda a mantener el flujo de hilo al coser.

12. Guía de hilo de la aguja — ayuda a mantener el flujo de hilo al coser.

13. Tapa de la bobina — protege la bobina mientras cosc.

14. Botón de liberación de la tapa de la bobina — empujar para abrir la tapa de la bobina.

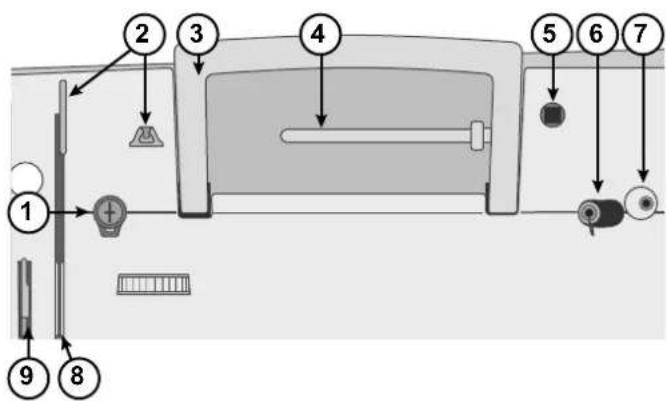

Parte superior de la máquina

1. Disco tensor para devanado de la bobina
2. Guíahilos
3. Asa
4. Portacarretes
5. Agujero para portacarretes auxiliar
6. Eje de devanado de la bobina
7. Tope de devanado de la bobina
8. Discos tensores del hilo
9. Tirahilos

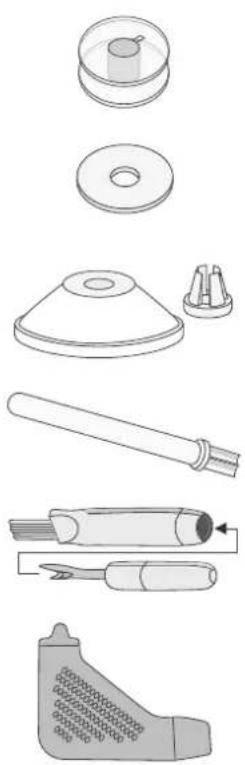

Descripción de los accesorios

Bobina x4 — Sólo utilice el tipo de bobinas transparentes suministradas con su máquina (bo transparentes Clase 15). Una de las bobinas está insertada en la máquina en el momento de

Disco de fieltro — Utilizado para amortiguar el carrete del hilo al usar el portacarretes auxiliar.

Disco sujeta-bobinas — Dos tamaños (grande y pequeño) para diversos estilos de carrete de

Portacarretes auxiliar— Para coser con carretes de hilo grandes o al usar hilos especiales.

Brocha y descosedor — Utilizado para retirar las puntadas/eliminar pclusa.

Destornillador en L — Utilizado para retirar la placa de agujas, el soporte del prensatelas o el tornillo de la aguja.

Accesorios incluidos

(No aparecen en la imagen)

• Agujas
• Pedal
• Cable de alimentación
• Cubierta blanda

Prensatelas

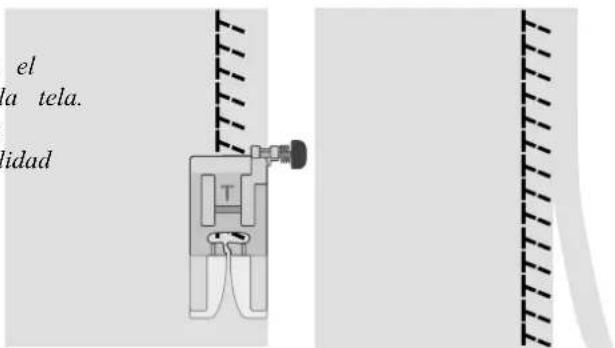

Prensatelas universal (T)

(colocado en la máquina cuando se entrega)

Este prensatelas se utiliza para costura general en la mayoría de los tipos de tela. La parte inferior del prensatelas es plana, de tal forma que la tela se sujeta con firmeza a los dientes de arrastre mientras cose. También tiene una ranura ancha que permite a la aguja moverse de izquierda a derecha, en función de la puntada que dé.

El prensatelas tiene un botón de "bloqueo en su lugar", el botón se presiona para bloquear el prensatelas en posición horizontal cuando se cose en costuras gruesas (ver página 23).

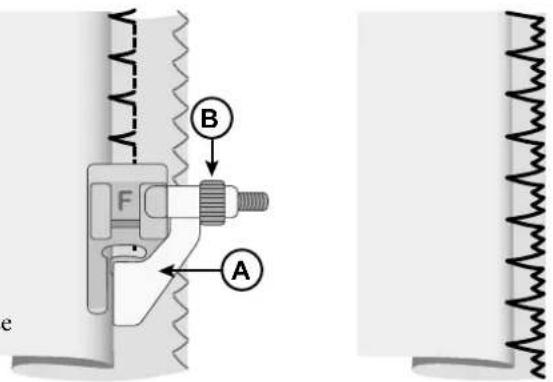

Prensatelas para dobladillos invisibles (F)

El prensatelas para dobladillos invisibles se usa para coser dobladillos invisibles en modas y decoración del hogar. Hay una guía ajustable con una extensión en la parte delantera, que se usa para guiar el pliegue del dobladillo mientras se cose.

Prensatelas para cremalleras (I)

Este prensatelas se utiliza para insertar cremalleras. Acople el prensatelas en el soporte del prensatelas a cualquier lado del prensatelas, en función de qué lado de la cremallera esté cosiendo. El prensatelas para cremalleras también se puede utilizar para crear e insertar ribetes.

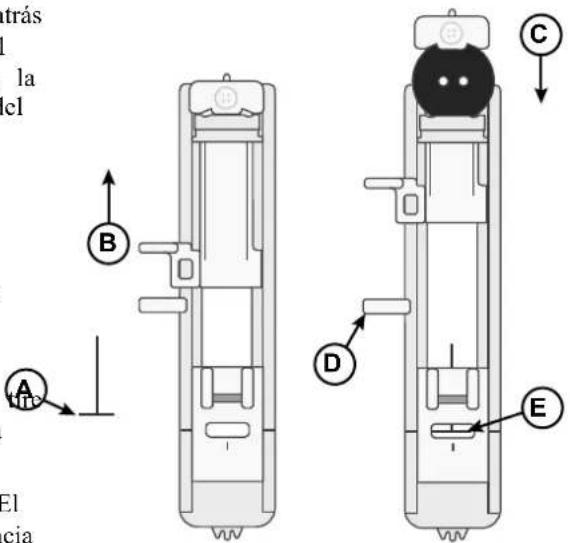

Prensatelas para ojales de un solo paso (D)

Este prensatelas le permite coser ojales del tamaño perfecto para su botón. Tiene un espacio en la parte trasera para un botón, que se utiliza para ajustar el tamaño del ojal. La máquina coserá automáticamente un ojal que se adapte al tamaño del botón.

Este prensatelas se utiliza para las puntadas satinadas y otras puntadas decorativas.

El prensatelas deslizante, también llamado Prensatelas de teflón, se utiliza para coser telas especializadas como piel, plástico, vinilo y hule. La parte deslizante bajo el prensatelas permite a éstos tejidos deslizarse con suavidad.

Prensatelas Abierto Transparente

La clara visibilidad a través de éste prensatelas permite encajar con facilidad hileras de costuras. La hendidura de la parte interior del prensatelas permite a las costuras ser desplazadas con suavidad.

Accesorios opcionales

Existen otros accesorios opcionales disponibles para su máquina. Visite la página web de SINGER® para más informac

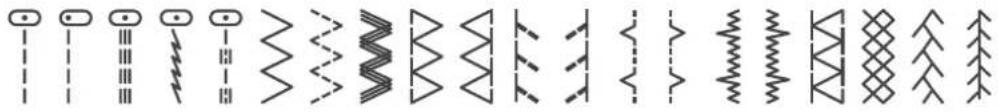

Vista general de las puntadas

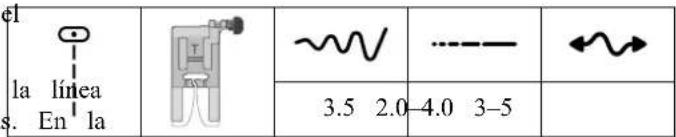

Puntadas utilitarias

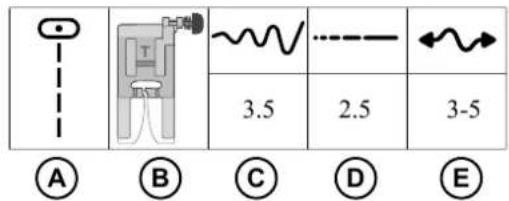

Las puntadas descritas en el cuadro de abajo son puntadas utilitarias, principalmente utilizadas para costura utilitaria.

Las puntadas disponibles en su máquina están impresas en el frente de la máquina de coser.

Al coser, utilice una tensión del hilo entre 3-5. Siempre pruebe coser en un trozo de tela de desecho, y ajuste la tensión en caso necesario.

		H	Aplicación
	Posición central de la puntada recta		La puntada básica utilizada para coser. El uso más habitual de una puntada no coser dos piezas de tela juntas.
	Puntada recta, posición izquierda		Para todo tipo de costuras.
	Puntada elástica recta		Más resistente que una puntada recta normal en telas de punto clásticas porqu fija tres veces: hacia adelante, hacia atrás y de nuevo hacia adelante. Utilícela reforzar las costuras de prendas deportivas y para las costuras curvas que sopedu mucha tensión.
	Puntada elástica	Psturas en tejidos clásticos y de punto.
	Puntada de Zig-zag		Una puntada muy versátil para costura, aplique y listones, y adornos.
	Puntada múltiple de Zig-zag		Remates de márgenes de las costuras para evitar que la tela se deshaga. Cuar rematando las costuras, el intervalo más pequeño de las puntadas ayudará a m la tela más plana que una puntada de Zig-zag regular. También se puede utilremendar desgarrones y coser clásticos.
	Puntada en Zig-zag reforzada		Para unir tejidos de extremo a extremo o para superponer cuero. Para costura decorativa.
	Puntada Overlock		Coser un pespunte y sobrehilar de una vez un borde o para adornar después. tejidos elásticos medios y medios/gruesos.
	Puntada de dobladillo invisible		Coser los dobladillos que son prácticamente invisibles del lado correcto de la utiliza para faldas, vestidos, pantalones, cortinas, etc., confeccionados con telas y clásticas.
	Puntada elástica invisible		Coser los dobladillos que son prácticamente invisibles del lado correcto de la utiliza para prendas y otros proyectos confeccionados con telas de punto clástico
	Puntada para borde inclinado		Para unir y sobrehilar de una vez un borde o para adornar después. Para tejelásticos medios y gruesos.
	Puntada Overlock cerrada		Coser dobladillos decorativos y costuras montadas, cinturones y cintas. Para tejidos elásticos medios/gruesos.
	Puntada de nido de abeja		Para inserción elástica, costuras decorativas, nido de abeja, acolchados y dobladillos
	Ojal con presilla		Coser ojales en decoración de interiores, prendas de vestir, creaciones y mucho m
	Ojal con presilla redondo, reforzado		Para tejido ligcro.
	Ojal de cerradura		Punta cuadrada para chaquetas de sastre, abrigos, etc.
	Ojal de cerradura, reforzado		Punta cuadrada para chaquetas de sastre, abrigos, etc.
	Ojal de cerradura, cónico		Extremo cónico para prendas a medida.
	Ojal clástico Para tejidos clásticos
	Puntada de zurcido		Zurza y remiende pequeños agujeros en la ropa de trabajo, vaqueros, manteles y toallas de lino.
	Puntada para coser botones	-	Para coser botones.

Puntadas decorativas

Su máquina también ofrece puntadas decorativas. Las puntadas no descritas en el gráfico anterior son puntadas decorativas. Al coser las puntadas decorativas, cerciórese de utilizar un estabilizador por debajo de la tela para un mejor aspecto. Utilice una tensión del hilo entre 3-5. Siempre pruebe coser en un trozo de tela de desecho, y ajuste la tensión en caso necesari

0001020304050607080910111213141516171819

Descripción general de las puntadas

PREPARATIVOS

Desempaque de la máquina

1. Coloque la caja sobre una superficie fija y plana. Saque la máquina de la caja y retire el embalaje exterior.
2. Retire todo el material de embalaje exterior y la bolsa de plástico.
3. Limpie la máquina con un paño seco para eliminar cualquier pelusa y/o exceso de aceite alrededor del área de la aguja.

Nota: Su máquina de coser ha sido diseñada para ofrecer el mejor resultado de costura a una temperatura ambiente normal. El calor y el frío extremos pueden afectar al resultado de la costura.

Conexión a la fuente de alimentación

Entre los accesorios encontrará el cable de alimentación y el pedal.

Nota: Consulte a un electricista especializado si tiene alguna duda sobre cómo conectar la máquina a la fuente de alimentación. Desenchufe el cable de alimentación cuando no vaya a utilizar la máquina.

Para esta máquina de coser, el modelo de pedal fabricado por es el que debe usarse.

En la parte inferior derecha de la máquina de coser, encontrará las tomas de conexión y el botón de encendido/apagado.

1. Conecte el cable del pedal al enchufe delantero ubicad el lado inferior derecho de la máquina (A).
2. Conecte el cable de alimentación a la toma trasera ub en el lado inferior derecho de la máquina (B). Enchu cable en la toma de la pared.
3. Ponga el interruptor ON/OFF (C) en "I" para encender máquina y la luz.

La velocidad de costura se regula pisando el pedal.

Para EE.UU. y Canadá

Esta máquina de coser tiene un enchufe polarizado (una hoja monta ancha que la otra). Para reducir el riesgo de descarga eléctrica, este enchufe está discñado para encajar en una toma polarizada en un único sentido. Si el enchufe no encaja totalmente en la toma, inviertalo. Si aun así no encaja, la pongase en contacto con un electricista calificado para que instale una toma adecuada. No modifique en modo alguno el enchufe.

Nota: Después de apagar la máquina, puede quedar energía residual en la máquina. La luz puede permanecer encendida durante unos segundos mientras se consume esa energía. Esto es normal para un aparato de energía eficiente.

Empaquetado de la máquina después de coser

1. Apague el interruptor principal. Después de apagar la máquina, puede quedar energía eléctrica en la misma. La luz podría permanecer encendida durante unos segundos mientras se consume esa energía. Es algo normal en un aparato eléctric
2. Desenchufe el cable de la toma de pared y luego de la máquina.
3. Enrolle el cable alrededor del pedal para facilitar el almacenamiento.
4. Coloque todos los accesorios en la bandeja de accesorios. Deslice la caja en la máquina alrededor del brazo libre.
5. Coloque el pedal y el cordón en el espacio que hay encima del brazo libre.
6. Coloca la cubierta blanda en la máquina para ayudar a protegerla del polvo y las pelusas.

Brazo libre/Caja de accesorios extraíble

Guardar los prensatelas, bobinas, agujas y otros accesorios en la caja de accesorios para que sean fácilmente accesibles.

Mantenga la caja de accesorios en la máquina para proporcionarle una superficie de trabajo más amplia y plana.

Usar el brazo libre para facilitar la costura de las piernas del pantalón y los dobladillos de las mangas. Para utilizar el brazo libre, retire la caja de accesorios. Cuando está acoplada, un gancho mantiene la caja de accesorios firmemente adherida a la máquina. Retire la caja deslizándola hacia la izquierda.

Cuando se retire la caja de accesorios de la máquina, abra la puerta poniendo un dedo en la ranura del lado izquierdo de la caja de accesorios (A) y tire con cuidado para abrirla. Cierre la puerta antes de volver a poner la caja en la máquina.

La palanca del prensatelas está ubicada en el lado derecho de la cabeza de la máquina de coser. La palanca se utiliza para levantar y bajar el prensatelas. Suba la palanca para enhebrar la máquina. Bájela para coser.

Levantando la palanca del prensatelas y luego presionándola más hacia arriba, la altura de elevación del prensatelas se incrementa a una altura extra que le permite deslizar proyectos muy gruesos bajo el prensatelas.

Cortahilos

Para utilizar el cortahilos hilo, tire del hilo de atrás hacia adelante, como se ilustra. Esto dejará los extremos del hilo lo suficientemente largos de modo que la aguja no se desenhebre cuando comience a coser otra vez.

La máquina está equipada con dos portacarretes, un portacarretes principal y un portacarretes auxiliar. Los portacarretes están diseñados para todo tipo de hilos. El portacarretes principal puede utilizarse en posición horizontal (el hilo se desenrolla desde la bobina) y el portacarretes auxiliar en posición vertical (la bobina de hilo gira). Use la posición horizontal para carretes de hilo normal de costura y la posición vertical para grandes carretes o hilos especiales.

Portacarretes principal

Coloque el carrete de hilo en el portacarretes. Asegúrese de que el hilo se descenrolla del carrete en el sentido contrario al de las agujas del reloj y se desliza por un disco de sujeción. Use un disco de sujeción ligeramente más grande que el carrete de hilo. Para carretes de hilo estrechos (A), use un disco de sujeción más pequeño delante del carrete. Para carretes de hilo grandes (B), use un disco de sujeción más grande delante del carrete. La parte plana del sujetador de hilo debe presionarse firmemente contra el carrete. No debe quedar espacio entre el disco de sujeción y el carrete de hilo.

Nota: No todos los carretes de hilo se fabrican del mismo modo. Si tiene problemas con el hilo, colóquelo al revés o utilice la posición vertical.

El portacarretes auxiliar se utiliza cuando se devana un hilo de bobina de un segundo carrete de hilo o al coser con carretes grandes o con hilos especiales. Inserte el portacarretes auxiliar en el orificio designado de la parte superior de la máquina. Coloca un disco de fieltro debajo de la bobina de hilo. Esto evitará que el hilo se desenrolle demasiado deprisa. No coloque un disco de sujeción encima del carrete de hilo, podría impedir que gire el carrete.

Devanado de la bobina

1. Coloque el carrete de hilo en el portacarretes. Deslice5.elEmpuje el eje de devanado de la bobina a la derecha. disco de sujeción firmemente contra el carrete. Sujete el extremo del hilo y pise el pedal para comenz
2. Pase el hilo por el guíahilos (A) de adelante hacia atrás. Devanar. Después de algunas vueltas, suelte el pedal para Coloque el hilo en rotación derecha alrededor del disco tensor para devanado de la bobina (B), cerciorándose de que el hilo sea tirado bien ajustado entre los discos. Parar de devanar. Corte el exceso de hebra del hilo en bobina, cerciorándose de cortarla cerca de la bobina. Pis el pedal para reanudar el devanado. Cuando la bobina e
3. Pase el hilo a través del agujero de la canilla (C) de hacia fuera.
4. Coloque la bobina en el eje del devanador de bobinas. Asegúrese de que la bobina sea empujada firmemente hacia abajo. 6.
   lEmpuje el eje de devanado de la bobina a la derecha. Sujete el extremo del hilo y pise el pedal para comenz devanar. Después de algunas vueltas, suelte el pedal par parar de devanar. Corte el exceso de hebra del hilo en bobina, cerciorándose de cortarla cerca de la bobina. Pis el pedal para reanudar el devanado. Cuando la bobina o llena, el devanado se irá ralentizando hasta detenerse dentro automáticamente.
   Cuando el eje de devanado se empuja hacia la derecha, muestra un icono de devanado en la pantalla.
5. Empuje el eje de devanado de la bobina a la izquierda Quite la bobina y corte el hilo.

Nota: Cuando el eje de la bobina se empuja hacia la derecha, la máquina no coserá. Asegúrese de empujar el eje del devanador a la posición de costura (izquierda) antes de coser.

Inserte la bobina

Nota: Asegúrese de que la aguja está totalmente elevada ☒ que la máquina está apagada antes de insertar o retirar la canilla.

1. Retire la tapa de la bobina (A) empujando el pequeño botón a la derecha de la tapa (B) hacia la derecha.
2. Inserte la canilla en el canillero con el hilo deslizándose en el sentido contrario a las agujas del reloj.
3. Con la punta del dedo en la bobina, tire del hilo ligeramente hacia la derecha y debajo de la guía (C) luego hacia la izquierda.
4. Continúe guiando el hilo hacia la izquierda y alrededor de la curva (D).
5. Llévelo por el canal hacia el frente y hacia el cortador del hilo de la bobina (E).

Vuelva a colocar la tapa de la bobina y tire del hilo derecha para cortar el exceso de hilo.

Enhebre la máquina

Importante Cerciórese de que el prensatelas esté levantado y que la aguja esté en su posición más alta girando el volante hacia usted. Esto es muy importante para cerciorarse de que máquina esté correctamente enhebrada. No hacerlo puede dar lugar a una calidad de puntada mediocre cuando comience a coser.

1. Coloque el hilo en el portacarretes y coloque un disco de sujeción del tamaño adecuado.

2. Pase el hilo por el guíahilos (A) desde adelante hacia atra y el guíahilos izquierdo (B) de atrás hacia adelante. Tivi del hilo para pasarlo entre los discos tensores (C).

3. Continúe bajando el hilo por la ranura derecha, alrededor de la vuelta en U, y luego vuelva a subir por la ranura izquierda.

4. Pase los hilos desde la derecha por el tirahilos (D) y hacia abajo por la ranura de enhebrado del lado izquierdo, hasta el guíahilos inferior (E) y el guíahilos de la aguja (F).

5. Introduzca el hilo por la aguja desde delante hacia atrás.

Máquina desde arriba

Máquina desde el frente

Enhebrador de agujas

El enhebrador de agujas integrado le permite enhebrar la aguja de un modo rápido y sencillo.

Para utilizar el enhebrador de agujas incorporado, la aguja debe estar en su posición más elevada. Girc el volante hacia usted hasta que la aguja esté en su posición más alta, o pulse botón de subir/bajar la aguja. También se recomienda que baje el prensatelas.

• Use la manivela (A) para tirar del enhebrador de agujas totalmente hacia abajo. Las bridas de metal cubren la aguja. Un pequeño gancho pasará por el ojo de la misma (B).
• Pase el hilo desde atrás sobre el guíahilos (C) y por debajo del pequeño gancho (D).
• Deje que el enhebrador vuelva suavemente hacia atrás. El gancho tirará del hilo a través del ojo de la aguja y formará un lazo detrás de la aguja. Tire del lazo de hilo por detrás de la aguja.
• Eleve el prensatelas y coloque el hilo debajo.
• Saque unos 15-20 cm de hilo más allá del ojo de la aguja. Esto evitará que la máquina se desenrosque cuando empiece a coser.

Nota: El enhebrador de agujas está diseñado para utilizarse con agujas de tamaño 70-110. No podrá utilizar el enhebrador de agujas para agujas de tamaño 60 o inferior, agujas de lanza ni agujas dobles. También hay otros accesorios opcionales que requieren el enhebrado manual de la aguja. Cuando enhebre manualmente la aguja, asegúrese de que la aguja se enhebre de adelante hacia atrás.

La aguja de la máquina de coser tiene una gran influencia en el resultado de la costura. Utiliza únicamente agujas de calidad. Recomendamos agujas del sistema 130/705H. El paquete de agujas incluido con la máquina contiene agujas de los tamaños más utilizados.

Asegúrese de que la aguja y el hilo que está utilizando coincidan. Los hilos más gruesos requieren una ag de la aguja más grande. Si el ojo de la aguja es demasiado pequeño para el hilo, el enhebrador podría correctamente.

Aguja universal

Las agujas universales tienen una punta ligeramente redondeada y se presentan en una varieda tamaños. Para costura normal en una serie de tipos y grosores de tejidos.

Aguja para tejidos elásticos

Las agujas para tejidos elásticos tienen una aguja de punta redondeada y un corte especial p el salto de puntadas si el tejido tiene alguna arruga. Para tejidos de punto, prendas de baño y cuero sintético.

Aguja para mezclilla

Las agujas para mezclilla tienen una punta afilada para penetrar tejidos no elásticos muy apra desviar la aguja. Para lonetas, mezclilla, microfibras.

Aguja de bordar

Las agujas de bordar tienen un corte especial, una punta ligeramente redondeada y un ojo li más grande para evitar daños al hilo y los materiales. Se usa con hilos metálicos y otros l especiales para bordados y costura decorativa.

Aguja de lanza

Las agujas de lanza (ala abierta) tienen unas extensiones anchas en cada lado de la aguja p agujeros en el tejido mientras realiza puntadas de entredeux y dobladillos en tejidos de fibra

Información importante sobre la aguja

Cambie la aguja con frecuencia. Como regla general, las agujas dcben cambiarse cada 6-8 horas de tiempo real de costura.

Siempre utilice una aguja recta con una punta afilada y cerciórese de que la punta no está doblada o dañada (A).

Una aguja defectuosa (B) puede provocar saltos de puntadas, roturas o saltos de hilo. Podría incluso dañar la placa de agujas.

No utilice agujas dobles asimétricas (C) ya que pueden dañar la máquina de coser.

Guía de selección - Tamaño de la aguja, tela, hilo

Tamaño de la aguja	Tela	Hilo
70–80 (9–11) Tejido ligero: Algodón fino, lino, scda, muselina, entrelazado, punto, jersey, crepe, poliéster, gasa, organa, organdí	Hilo de coser universal de poca resistencia
80-90 (11-14 )	Tejidos medianos: Algodón de acolchado, satén, punto doble, lana ligera, rayón, poliéster, lino ligero	Utilice hilos de poliéster en tejidos sintétic hilo universal o de algodón en tejidos nat para mejores resultados.
90 (14) Tejidos	medianos: Tejidos firmes, lino mediano, mezcla de algodón/poliéster, felpa, chambray, tejido de doble punto
100 (16) Tejido	grueso Loneta, lana, mezclilla, decoración de interiores, muletón, tejidos de punto grueso
110 (18) Tejido	grueso Pieles de lana, telas de tapicería Hilo de	alta resistencia para la aguja, con hilo de uso múltiple para la bobina.

Cambie la aguja

Nota: Antes de comenzar a cambiar la aguja, puede ser colocar un pequeño trozo de papel o tela debajo del área aguja, sobre el orificio de la placa de la aguja, para que aguja no caiga accidentalmente en la máquina.

1. Afloje el tornillo de sujeción de la aguja. Si se siente apretado, use el destornillador de sus accesorios para ayudar a aflojar el tornillo.

2. Saque la aguja.

3. Empuje la nueva aguja hacia arriba en la sujeción de la aguja con el lado plano alejado de usted.

4. Cuando la aguja no suba más, apriete bien el tornillo.

Tensión del hilo

Para ajustar la tensión del hilo, gire la rueda en la parte superior de la máquina. Es posible que necesite ajustar la tensión dependiendo del tejido, el hilo, etc. Para lograr una mejor apariencia y una mayor duración de las puntadas, asegúrese de que la tensión del hilo de la aguja se haya ajustado correctamente. Para coser, en general, los hilos se unirán uniformemente entre las dos capas de tela (A).

Si el hilo de la bobina está visible en la parte de arriba del tejido, la tensión del hilo de la aguja es excesiva (B). Reduzca la tensión del hilo de la aguja.

Si el hilo superior está visible en la cara inferior del tejido, la tensión del hilo de la aguja es demasiado floja (C). Aumente la tensión del hilo de la aguja.

En las puntadas decorativas y en los ojales, el hilo superior debe quedar visible en la cara inferior del tejido.

Haga algunas pruebas en un trozo de la tela que vaya a coser y compruebe la tensión.

Coser sin dientes de arrastre

Cuando se cosen botones o se realizan otras técnicas de costura donde no se quiere que se alimente la tela, hay que bajar los dientes de arrastre.

La palanca de los dientes de arrastre se encuentra en la parte posterior del brazo libre.

1. Baje los dientes de arrastre moviendo la palanca a la posición "Dientes de arrastre hacia abajo".
2. Levanta los dientes de arrastre moviendo la palanca a la posición "Dientes de arrastre hacia arriba".

Nota: Los dientes de arrastre no subirán inmediatamente al activar la palanca. Gire el volante una vuelta completa hacia usted o comience a coser para volver a acoplar los dientes de arrastre.

Presión del prensatelas

La presión del prensatelas se utiliza para controlar la cantidad de presión que el prensatelas ejerce sobre la tela, con el fin de garantizar un arrastre suave de la tela mientras cose. La presión del prensatelas se ha preconfigurado en un valor estándar "2". Aunque no precisa ningún ajuste en el caso de la mayoría de las telas, se puede ajustar para telas muy gruesas o muy finas. Aumente la presión para telas pesadas y redúzcala para telas ligeras.

Nota: Si la rueda se gira demasiado en el sentido contrario a las agujas del reloj, podría salirse. Si eso ocurre, vuelva a colocar la rueda y gírela en sentido de las agujas del reloj hasta colocarla en su posición.

Nota: Si la rueda se gira hacia la derecha hasta llegar a un tope, habrá alcanzado la presión máxima disponible. No trate de seguir girando la rueda.

Cambie el prensatelas

1. Compruebe que la aguja está en la posición superior y el prensatelas elevado. La palanca de liberación del prensatelas se extiende por la parte posterior del soporte del prensatelas. Presione esta palanca para liberar el prensatelas.

2. Para acoplar el prensatclas al soporte, coloque el prensatelas que desee con el pasador directamente debajo de la ranura en el soporte del prensatelas. Haga descender la palanca del prensatelas de modo que éste se acople en sitio.

Nota: Si le resulta difícil colocar el prensatelas en la posición correcta, mantenga la palanca de liberación presionada mientras baja el prensatelas. Use su pulgar para guiar cuidadosamente el prensatelas en la posición correcta y se encajará en su lugar.

Operaciones y Botones de Control de Puntadas

Los controles de funcionamiento de la máquina se utilizan para operar la máquina y se encuentran en el cabezal de costura de la máquina. En el panel de control de puntadas (junto a la pantalla) se encuentran los botones utilizados para ajustar y seleccionar las puntadas.

Cada una de las funciones se enumera y describe más adelante.

Botón de retroceso

El botón de retroceso tiene una funcionalidad diferente dependiendo de la puntada que se seleccione.

Puntada 00-05

Mantenga pulsado el botón de retroceso para coser en retroceso. Suéltelo para reanudar la costura hacia a La máquina coserá en retroceso solamente mientras el botón de retroceso esté pulsado.

Puntada 6–19, 28–99

Pulse el botón de retroceso y la máquina cose 3 puntadas de remate y luego se detiene automáticamente. El retroceso no tiene ninguna función para ojales, zurcir y coser botones.

Aguja arriba/abajo

Presione la aguja arriba/abajo para mover la aguja hacia abajo o hacia arriba. También puede tocar suave pedal para subir o bajar la aguja.

Menú/Sonido Encendido/Apagado

Presione para alternar entre los menús. Hay tres menús, Utilidad/Puntadas decorativas, Ancho de la puntada Longitud de la puntada. Cuando se selecciona un menú, se enciende una luz junto al icono.

Este botón también se utiliza para apagar el sonido de la máquina. Pulse y mantenga pulsado durante 2 con la máquina encendida, cuando se escuche un pitido de audio, el sonido se apagará. Pulse durante 2 hasta que se escuchen dos pitidos de audio y se vuelva a encender el sonido. El ajuste se mantiene in máquina está apagada.

Flechas de navegación

Pulse las flechas hacia arriba y hacia abajo para seleccionar la puntada y/o para ajustar la configuraci puntada.

El juego de flechas de la izquierda cambia el número de la izquierda en la pantalla y las flechas d cambian el número de la derecha.

Nota: Asegúrese de seleccionar el menú correcto antes de utilizar las flechas de selección. Una luz ¡se enciende cuando un menú está activo.

Utilidades y puntadas decorativas

Seleccione este menú para coser. Las puntadas incluidas en su máquina se muestran en la máquina. A cada puntada hay un número, este es el número usado para seleccionar la puntada.

Ancho de la puntada / Posición de la aguja

Seleccione este menú para ajustar el ancho de la puntada seleccionada.

Al seleccionar una puntada, la máquina establece automáticamente el mejor ancho de puntada. El ajuste predeterminado se indica en la pantalla. El ancho de la puntada se puede ajustar entre 0-7mm. Alguna tienen un ancho de puntada limitado. Aumente la anchura de la puntada pulsando "arriba", disminúyala "abajo".

Cuando se selecciona una puntada recta o una puntada recta reforzada, el botón de anchura de puntad para ajustar la posición de la aguja. Al presionar "arriba", la posición de la aguja se mueve hacia la derecha. Al

presionar "abajo", la aguja se mueve hacia la izquierda. La posición central de la aguja se ajusta cua anchura de la puntada es de 3.5.

Longitud de puntada

Seleccione este menú para ajustar la longitud de la puntada seleccionada.

Cuando se selecciona una puntada, la máquina establece automáticamente la mejor longitud de puntada. predeterminado se indica en la pantalla. La longitud de la puntada se puede ajustar entre 0-4.5mm. A puntadas tienen una longitud de puntada limitada. Aumente la longitud de la puntada pulsando "arriba", disminúyala pulsando "abajo".

Seleccionar puntada

Al encender la máquina, el menú de utilidades y puntadas decorativas está activo. Esto se indica con la luz, junto al del menú (A). Puntada recta (puntada n° 00) (B) está seleccionada por defecto.

Las puntadas están impresas en la máquina. El Número de Puntada está impreso encima de la imagen de la respectiva puntada (C).

Presione las flechas arriba y abajo para seleccionar la puntada. El juego de flechas de la izquierda cambia el número de la izquierda en la pantalla y las flechas de la derecha cambian el número de la derecha (D).

Cada puntada tiene una longitud y anchura de puntada preestablecida. En la parte inferior derecha de la máquina, puede deslizar hacia adelante un gráfico que muestra qué prensatelas se recomiendan para cada puntada.

COSTURA

Costura

Junto a cada puntada o técnica de costura descritas en esta sección del manual, un gráfico muestra los ajustes y el prensatelas recomendados. Véase el ejemplo del gráfico a la derecha.

Nota: Algunos tejidos tienen un exceso de tinte, que puede desteñir otros tejidos o la máquina de coser. Este tinte puede ser muy difícil o imposible de eliminar. El muletón y la mezclilla, especialmente en color rojo y azul, suelen tener un exceso de tinte. Si piensa que el tejido o la prenda confeccionada contiene un exceso de tinte, lávelo antes de C. Ancoserlo para evitar que destiñan.

l_4 Don't let

A. Puntada r un

B. Prensatelas

C. Anchura de la puntada en mm

D. Longitud de la puntada en mm

Nota: Para un mejor resultado de costura, utilice el mismo Tensión del hilo hilo superior y en la bobina. Si cose con puntadas especiales/ decorativas, utilice el hilo de coser regular en la bobina.

Comenzar a coser - Puntada recta

Configure su máquina para coser puntadas rectas (véase gráfico a la derecha).

Eleve el prensatelas y coloque el tejido debajo, junto a la línea de la guía del margen de costura en la placa de agujas. En la tapa de la bobina hay una línea de guía de 6 mm.

Coloque el hilo superior debajo del prensatelas.

Baje la aguja hasta la puntada donde desec comenzar. Coléqu los hilos hacia atrás y bajo el prensatelas. Presione el pedal. Guíe suavemente el tejido a lo largo de la guía de costura, dejando que la máquina vaya arrastrando el tejido (A). Si el hilo de la bobina no se tira hacia arriba, será tirado automáticamente cuando empiece a coser.

Para fijar el principio de una costura, mantenga presionado el botón de retroceso. Cosa algunas puntadas en retroceso. Suelte el botón de retroceso y la máquina volverá a coser hacia adelante (B).

Config. para puntada recta

Cambie la posición de la aguja

Algunas costuras se hacen más fácilmente cambiando la posición de la aguja, por ejemplo, cosiendo un cuello o una cremallera. La posición de la aguja se ajusta con el botón de ancho de puntada (véase página 17).

Cambie la dirección de costura

Para cambiar la dirección de la costura, detenga la máquina. Presione el botón de parada de la aguja para activar la posición de bajada de la aguja. La aguja se introduce en el tejido.

Levante el prensatelas.

Gire el tejido alrededor de la aguja para cambiar la dirección de costura como desee. Baje el prensatelas y siga cosiendo en la nueva dirección.

Mantenga pulsado el botón de retroceso y cosa algunas puntadas en retroceso cuando llegue al final de la costura. Suelte el botón y cosa hacia adelante otra vez hasta el fin de la costura. Esto fijará la costura de modo que las puntadas no se estropeen.

Gire el volante hacia usted para levantar la aguja a su posición más alta. Eleve el prensatelas y quite el tejido, tirando de los hilos hacia atrás.

Tire de los hilos hacia arriba y en el cuchillo de hilos para cortar los hilos en la longitud apropiada y su aguja no se desenhebre cuando comience la siguiente costura.

Puntada elástica recta

Esta puntada es más fuerte que la puntada recta regular, a que la puntada es triple y clástica. La puntada recta puede usarse para todo tipo de tejidos elásticos gruesos, costuras sometidas a esfuerzos y para coser pespuntes en materiales gruesos.

	~W
	3.5 2.5

Guíe con cuidado el tejido mientras cose, ya que el tejido se Configuración de la puntada elastica recta moverá hacia atrás y hacia delante.

La puntada múltiple en Zig-zag se utiliza para cubrir los bordes sin rematar. Compruebe que la aguja atravíscs el por el lado izquierdo y sobrehíla el borde por el lado. La puntada también se puede utilizar como puntada elást para permitir que la costura se frunza al coser tejidos o

		~W
		3.0-5.0	1.0

e punto.

Configuración para puntada múltiple en Zig-zag

La puntada para borde inclinado cose el pespunte y sobrehita

el borde en una sola operación, perfecta para los tejidos elásticos. Esta puntada es más elástica que las costuras ordinarias, muy duradera y se cose rápidamente.

		5.0 2.5	3-5

Coloque la tela bajo el prensatelas alineando el borde del

prensatelas con el borde de la tela. Una vez terminada costura, recorte el exceso de tela fuera de la costura.

Configuración de puntada para borde inclinado

Sugerencia: Utilice el prensatelas para dobladillos invisibles para coser en el borde de la tela. Ajuste la extensión en el prensatelas, y deje que le guíe a lo largo del borde de la tela. Siempre pruebe primero la costura en un trozo de tela de desecho, el resultado puede variar debido al peso y la calidad de la tela.

Puntada Overlock cerrada

La puntada overclock cerrada puede usarse para coser telas clásticas de peso medio a alto.

Use esta puntada para realizar dobladillos en tejidos clásticos (A) y para poner trabillas (B). Pliegue un dobladillo hacia e

revés y cosa las puntadas de Overlock cerrado por el derecho.

Corte la tela sobrante.

asicosia el

Dobladillos invisibles

La puntada de dobladillo invisible se utiliza para realizar dobladillos invisibles en faldas, pantalones y clementos decorativos para el hogar. Hay dos tipos de dobladillo i uno se recomienda para tejidos medios a gruesos (1) y para tejidos elásticos medios a gruesos (2).

visible,cl oto(1) (2)
			3.50 1.5-2.0 3-5

Configuración para el dobladillo invisible

- Remate el borde sin rematar el dobladillo si está cosiendo en un tejido no clástico. En la mayoría de los tejidos de punto no es necesario rematar el borde antes de hacer el dobladillo.

- Doble y presione el margen del dobladillo por el revés.

- Doble el revés del dobladillo sobre sí mismo de modo que aproximadamente 1 cm (3/8") del borde rematado se extienda sobre el doblez. El revés del proyecto debería quedar mirando hacia arriba.

- Coloca la tela bajo el prensatelas de modo que el pliegue se extienda a lo largo de la guía para bordes (A).

- Cuando la aguja se introduzca en el pliegue, debería tomar un poquito de tela. Si las puntadas son visibles por el Tejido no elástico Tejido elástico derecho, ajuste la guía para bordes (A) girando el tornillo de ajuste (B) hasta que la puntada que coge el dobladillo asome sólo ligeramente.

Por el derecho del tejido

Zurcido y remiendo

Repare agujeros grandes

Para cubrir grandes agujeros es necesario coser una pieza nueva de tejido en la zona dañada.

Hilvane la pieza nueva en el tejido, en la zona dañada, derecho.

4.0-6.0 2.0 3-5

-zag o la Disposición para Zig-zag

Cosa sobre los bordes del tejido con la puntada de Zig-zag. Disposición para Zig-zag puntada múltiple en Zig-zag.

Recorte la zona dañada cerca de la costura, por el revé tejido.

	5.0 1.0-2.0 3-5

Configuración para puntada múltiple en Zig-zag

En los desgarrones, los bordes deshilachados o agujeros pequeños resulta útil colocar una pieza de tela por el revés del tejido. La tela refuerza la zona dañada.

Coloque una pieza de tela debajo del tejido dañado. Debe ser un poco mayor que la zona dañada.

Cosa sobre la zona dañada utilizando la puntada en Zig-zag o múltiple en Zig-zag.

Recorte la pieza de tela usada como refuerzo.

Repare pequeños agujeros

Un pequeño agujero o rasgón se zurce fácilmente con la puntada de zurcido. Esta puntada automáticamente cose pequeñas puntadas hacia atrás y adelante para cubrir peque agujeros o desgarros.

Enhebre su máquina con un hilo de un color lo más cercano posible a su tejido. Config

		7.0 2.0	2-4

Configuración para puntada de zurcido

1. Seleccione la puntada de zurcido.
2. La puntada de zurcido se usa junto con el prensatelas de ojales. Mide la longitud del desgarro/agujero. Empuje la palanca para ojales (A) hasta la longitud correspondiente. La distancia entre la palanca para ojales y el tope (B) es la longitud aproximada de la puntada de zurcido. La longitud máxima es de aproximadamente 3 cm. (Si el desgarro es más largo, repita la puntada).
3. Coloque el prensatelas de ojales en su máquina. Coloque su tela bajo el prensatelas. Alince la tela de manera que la parte inferior del desgarro esté ligeramente por encima del centro del prensatelas (C).
4. Baje la palanca para ojales (D) hasta abajo del todo, y tire hacia usted. La palanca para ojales debe encajar entre la palanca para ojales (A) y el tope (B).
5. Empiece a coser, la máquina se detendrá automáticamente una vez que se complete la puntada de zurcido. Mueva la tela y repita hasta cubrir toda el área dañada.

Nota: Para que el zurcido sea aún más resistente, coloque una tela debajo del agujero/desgarrón antes de coser.

Dobladillo de vaqueros

Al coser sobre costuras de telas muy gruesas o un dobladillo de vaqueros, el prensatelas puede inclinarse al pasar sobre la costura. Para poder obtener una alimentación uniforme también en las costuras más gruesas, el prensatelas universal (T) está equipado con un botón de "bloqueo en su lugar", que bloquea el prensatelas en posición horizontal.

3.5 4.0	3-5

Configuración para dobladillo de vaqueros

Al acercarse a la costura más gruesa y el prensatelas comienza a subir sobre el espesor, deje de coser. Baje la aguja dentro del tejido y suba el prensatelas. Cuando baje el prensatelas de

nuevo, presione el botón del prensatelas hacia la ranura (A soporte del prensatelas. Esto bloqueará el prensatelas en posición horizontal, permitiendo que el prensatelas pase las partes gruesas sin que se rompa la aguja. La posición de bloqueo se liberará automáticamente después de unas pocas puntadas.

Costura de botones

Abroche los botones fácil y rápidamente con la puntada especial para botones.

de
	3.5	—	2-4

1. Seleccione la puntada de coser botones.

2. Baje los dientes de arrastre.

3. Retire el prensatelas.

4. Marque con un rotulador el lugar donde va a colocar botón (A).

5. Ponga el botón en la parte superior de la marca y p con cinta adhesiva en su lugar. Coloque su proyecto l soporte del prensatclas alincando los agujeros del botón con la aguja. Baje el soporte del prensatelas (B).

6. Gire el volante hacia usted muy despacio para asegurarse de que la aguja despeja los agujeros. Ajuste el ancho de la puntada si es necesario (C).

7. Empiece a coser a baja velocidad. La máquina se detiene automáticamente después de unas pocas puntadas.

8. Deje una larga cola de hilo y tira de ella bajo el botón. Enrolle la cola del hilo alrededor del vástago.

9. Use una aguja de coser a mano para tirar del hilo hacia el revés de la tela y asegúrelo.

10. Para volver a acoplar los dientes de arrastre, mueva la palanca de los dientes de arrastre a la posición de costura normal, y luego girc el volante hacia usted una vuelta completa.

Configuración para coser botones

Ojalador en 1 paso

Cosa ojales del tamaño perfecto para su botón. El tejido debe estar entrecruzado y/o estabilizado donde se vayan a coser los ojales.

	~~~	----	←→
	5.0 0.4	3-5

1. Marque la posición inicial del ojal en la tela (A).

2. En el prensatelas del ojalador en 1 paso, empuja el soporte de botones para abrirlo empujando la palanca hacia atrás Configuración para ojales

(B). Inserte el botón. Pulse el soporte del botón hacia atrás hasta que el botón quede situado en su posición (C). El botón determinará la longitud del ojal. La distancia entre la palanca para ojales (B) y el tapón (D) es la longitud del ojal.

1. Coloque el prensatelas para ojales de un solo paso.

2. Assegúrese de que el hilo pasa por el agujero en el prensatelas y que queda situado debajo del mismo.

3. Coloque el tejido debajo del prensatelas de modo que la marca del tejido quede alineada con el centro del prensatelas para ojales (E).

4. Baje la palanca para ojales (F) hasta abajo del todo, y hacia usted. La palanca para ojales debe encajar entre la palanca para ojales (B) y el tope (D).

5. Sujete el extremo del hilo superior y empiece a coser. El ojal se coserá desde la parte delantera del prensatelas hacia atrás. Deje de coser cuando el ojal esté terminado.

6. Cuando haya terminado de coser el ojal, eleve el prensatelas. Presione la palanca para ojales hasta abajo.

7. Para fijar la presilla, hilvane el extremo del hilo superior en una aguja de costura manual, páselo hacia el revés y haga un nudo en el extremo antes de cortar el hilo sobrante.

8. Use un abre-ojales para cortar el ojal desde ambos extremos hacia el centro (G).

Si desea coser otro ojal, no suba la palanca para ojales cuando haya terminado de coser. En vez de eso, aléjela de usted otra vez. Cosa otro ojal.

Nota: Cosa siempre un ojal de prueba sobre un resto de tela.

El prensatelas para cremalleras se puede acoplar a la derech a la izquierda de la aguja, lo que permite coser fácilmente ambos lados de la cremallera.

recha-ente
		3.5 2.0-3.0 3-5

Para coser el lado derecho de la cremallera, coloque el prensatelas en la posición izquierda (A).

Disposición para coser cremalleras

Para coser el lado izquierdo de la cremallera, coloque el prensatelas en la posición derecha (B).

- Coloque las piezas de tela juntas por el lado derecho y préndalas con alfileres. Marque la longitud de la cremallera en la tela.

- Hilvane la costura de la cremallera utilizando el margen de costura especificado (use una puntada recta con una longitud de puntada de 4mm, tensión del hilo 2). Hilvane hasta el final de la marca de la cremallera (C).

- Fije la máquina para una puntada recta (véase la tabla de arriba), realice un pespunte de algunas puntadas y cosa el resto de la costura utilizando el margen de costura especificado (C).

- Planche los márgenes de costura abiertos. Coloque el lado derecho de la cremallera en el lado del revés de la costura, colocando la cinta (D).

- Invierta el proyecto, asegurándose de que el lado derecho esté hacia arriba. Coloque el prensatelas para cremalleras en el lado izquierdo de la aguja (A).

- Cosa a lo largo del lado derecho de la cremallera hasta el final de la misma; recuerde dar unos pespuntes al principio. Detenga la aguja al final de la tela, suba el prensatelas y gire el proyecto para coser la parte inferior de la cremallera.

- Coloque el prensatelas para cremalleras en el lado derecho de la aguja (B). Cosa el lado de la cremallera restante igual que ha hecho con el primer lado (F).

- Invierta el proyecto para quitar la cinta del revés.

- Invierta el proyecto hacia el lado derecho de nuevo y quite los pespuntes.

Puntada de acolchado con aspecto de hecho a mano

Simula el aspecto de un acolchado hecho a mano con la puntada de acolchado con aspecto de hecho a mano. Enhebre la aguja con hilo transparente o con un hilo que se mezcle con el color de la parte superior de la tela. Enhebrar la bobina con un color de hilo que coordinc o contraste con la parte suwrior.

de la tela, dependiendo del aspecto que desee para su poyesturación de puntada de acolchado con aspecto de hecho a (el hilo de la bobina aparecerá en la parte superior de la nante).

Sugerencia: Use una aguja de sobrecostura de tamaño 100 para un efecto aún mayor.

- Para obtener el aspecto exacto cosido a mano es importante que la puntada sea cosida con una alta tensión de hilo. Asegúrese de ajustar la tensión de acuerdo con las recomendaciones del gráfico de puntadas.

- Puntada a lo largo de una de las costuras de su proyceto, alrededor de una aplicación. El efecto "hecho a mano" se crea cuando el hilo de la bobina se tira hasta la parte superior de la colcha.

A. Hilo de la Canilla

B. Hilo superior

MANTENIMIENTO

Limpieza de la máquina

Para que su máquina de coser funcione siempre correctamente, limpiela a menudo. No hace falta engrasar (lubricar) la máquina. Limpie la superficie exterior de su máquina con un paño suave para quitar el polvo o la pelusa acumulada.

Limpieza de la zona de la bobina

Levante la aguja y apague la máquina.

Retire el prensatelas. Deslice la cubierta de la bobina y retira la bobina.

Retire los tornillos de la placa de la aguja con el destornillador en L. Levante y retire la placa de agujas.

Limpie los dientes de arrastre y la zona de la bobina con la brocha que se encuentra con los accesorios.

Coloque la placa de la aguja sobre los dientes de arrastre, reemplace y apriete los tornillos.

Coloque el prensatelas, inserte el carrete y vuelve a colocar la tapa del carrete.

Limpieza debajo de la zona de la bobina

Levante la aguja y apague la máquina.

Limpie la zona debajo de la caja de bobina después de coser varias prendas o cuando observe una acumulación de pelusa en la zona debajo de la caja de bobina.

Retire el prensatelas. Deslice la cubierta de la bobina y retira la bobina.

Retire los tornillos de la placa de la aguja con el destornillador en L. Levante y retire la placa de agujas.

Saque el canillero hacia arriba. Esto es más fácil si lo empuja ligeramente a la izquierda o a la derecha mientras levanta.

Limpie la zona con el pincel o con un paño seco.

Nota: No sople aire en la zona de la caja de bobina. El polvo y la pelusa podrían volar hacia dentro de la máquina.

Guíe el extremo "en horquilla" del portabobinas (A) bajo el portabobinas (B) y bajo los dientes de arrastre. Mueve la caja de bobinas ligeramente de derecha a izquierda hasta que se deslice correctamente en la carrera de ganchos (C). Para asegurarse de que la caja de la bobina esté bien colocada, legal volante hacia usted. La carrera de ganchos (C) debe girar libremente en sentido contrario a las agujas del reloj.

Coloque la placa de la aguja sobre los dientes de arrastre reemplace y apriete los tornillos.

Coloque el prensatelas, inserte el carrete y vuelve a colocar la tapa del carrete.

Solución de problemas

Nudos en la parte interior de la tela

Causa posible: La formación de nudos en la parte inferior de la tela es siempre indicador de que el hilo superió enhebrado correctamente. Esto ocurre cuando el hilo superior no está colocado correctamente en el mecanismo tensor del hilo y no se ha enhebrado por la palanca del tirahilos.

Solución: Vuelva a enhebrar la máquina, asegurándose primero de subir la palanca del prensatelas antes de empezar a enhebrar, de tal forma que el hilo entre correctamente en el mecanismo tensor y en la del tirahilos. Si quiere saber si ha enhebrado la máquina correctamente, haga esta prueba:

• Levante la palanca del prensatelas (página 9) y enhebre la parte superior de la máquina (página 12).
• Enhebre la aguja, pero no coloque todavía el hilo debajo del prensatelas. Cuando tire del hilo hacia la izquierda, debería moverse libremente.
• Baje la palanca del prensatelas. Cuando tire del hilo hacia la izquierda, debería sentir resistencia. Esto quiere decir que está correctamente enhebrado.
• Coloque el hilo debajo del prensatelas y luego recoja el hilo de la bobina. Deslice las hebras del hilo debajo del prensatelas hacia atrás. Baje el prensatelas y empiece a coser.

Si baja la palanca del prensatelas, pero el hilo se sigue moviendo libremente (no encuentra ningún diferencia entre el prensatelas abajo o arriba), esto quiere decir que no está correctamente enhebra Extraiga el hilo superior y vuelva a enhebrar la máquina.

Se rompe el hilo de la bobina

Causa posible: La bobina está incorrectamente enhebrada.

Solución: Compruebe que la bobina esté colocada correctamente en el canillero (página 11).

Causa posible: La bobina se ha devanado demasiado o de forma poco uniforme.

Solución: Puede que el hilo de la bobina no se haya colocado correctamente en el disco tensor del devana bobina durante el proceso de devanado de la bobina (página 11).

Causa posible: Suciedad o pclusas en el canillero.

Solución: Limpie el canillero (página 27).

Causa posible: Está utilizando las bobinas incorrectas.

Solución: Utilice bobinas que sean del mismo estilo que las que se incluyen con la máquina (SINGER® bot transparentes Clase 15) - no las cambie por otras.

El hilo de la bobina se ve en la parte superior de la tela

Causa posible: El hilo superior está demasiado apretado.

Solución: Reduzca la tensión del hilo superior (página 15).

Causa posible: El recorrido del hilo está obstruido, lo cual aplica una tensión extra al hilo superior.

Solución: Compruebe que el recorrido del hilo superior no esté obstruido y que el hilo se mueva libremente del recorrido del hilo.

Causa posible: El hilo de la bobina no tiene tensión en el canillero.

Solución: Vuelva a enhebrar la bobina (página 11).

Dificultades con el devanado de la bobina

Causa posible: El hilo de la bobina se ha devanado flojo en la bobina.

Solución: Vuelva a devanar la bobina asegurándose de que el hilo esté colocado bien ajustado en el disco devanado (página 11).

Causa posible: El eje de devanado de la bobina no está activado del todo, por lo que la bobina no se devana.

Solución: Compruebe que el eje de devanado de la bobina se haya activado del todo antes de empezar

Causa posible: La bobina se está devanando de manera torpe porque no se ha sujetado el extremo del hilo al proceso de devanado.

Solución: Antes de empezar el devanado, sujete la hebra del hilo (que sale de la bobina) firmemente, de bobina se llene parcialmente y después deténgase para cortar la hebra del hilo cerca de la bo

La tela se encoje

Causa posible: El hilo superior está demasiado apretado.

Solución: Reduzca la tensión del hilo superior (página 15).

Causa posible: La longitud de la puntada es demasiado corta.

Solución: Aumente el ajuste de la longitud de la puntada (página 17).

Causa posible: Aguja con el estilo inadecuado para el tipo de tela.

Solución: Use el estilo y el tamaño de aguja correctos para su tela (página 13 y página 14).

La tela se retuerce debajo de las puntadas

Causa posible: La tela no está debidamente estabilizada para la densidad de las puntadas (por ejemplo, aplicación puntadas de festón).

Solución: Añada un estabilizador debajo de la tela para ayudar a evitar que las puntadas se retuerzan y formando un pliegue arrugado en la tela.

Fuerte ruido al coser

Causa posible: El hilo no está en la palanca del tirahilos.

Solución: Vuelva a enhebrar la máquina, asegurándose de que la palanca del tirahilos esté en su posició elevada, de tal forma que el hilo pase por el ojo de la palanca del tirahilos. Gire el volante hacia usted para subir la palanca del tirahilos hasta su posición más elevada para enhebrarlo.

Causa posible: El recorrido del hilo está obstruido.

Solución: Compruebe que el hilo no esté atascado en el carrete de hilos o detrás del sujetador de hilo.

La máquina no arrastra la tela

Causa posible: La palanca del prensatelas no se ha bajado sobre la tela después del enhebrado.

Solución: Baje la palanca del prensatelas antes de empezar a coser. No "presione" ni "tire" de la tela mientras cose.

Causa posible:

Solución: Los dientes de arrastre, los dientes de arrastre deben ser levantados y acoplados nuevamente givolante una vuelta completa (página 15).

Causa posible: La longitud de la puntada está configurada en cero.

Solución: Aumente el ajuste de la longitud de la puntada (página 17).

Si la máquina no funciona

Causa posible: El eje de devanado de la bobina está activado cuando intenta coser.

Solución: Desenganche el eje de devanado de bobina empujándolo a la izquierda.

Causa posible: El cable de alimentación y/o el control del pedal no están enchufados correctamente.

Solución: Asegúrese de que el cable de alimentación/control del pedal esté correctamente introducido en la máquina y en la toma de alimentación (página 8).

Causa posible: Está utilizando las bobinas incorrectas.

Solución: Utilice bobinas que sean del mismo estilo que las que se incluyen con la máquina (SINGER® bot transparentes Clase 15) - no las cambie por otras.

Si se rompe la aguja

Causa posible: Aguja doblada, rota o dañada.

Solución: Deseche la aguja e inserte una nueva (página 14).

Causa posible: Aguja del tamaño incorrecto para la tela.

Solución: Inserte la aguja adecuada para el tipo de tela (página 13).

Causa posible: La máquina no está enhebrada correctamente.

Solución: Vuelva a enhebrar la máquina del todo (página 12).

Causa posible: "Empujar" o "tirar" de la tela.

Solución: No empuje/tire manualmente de la tela para coser, sino que deje que los dientes de arrastre de la pasen la tela debajo del prensatelas a medida que la va guiando.

El enhebrador de la aguja no funciona

Causa posible: La aguja no está en la posición correcta.

Solución: Suba la aguja hasta su posición más alta girando el volante hacia usted.

Causa posible: La aguja se ha insertado de forma incorrecta.

Solución: Inserte la aguja del todo en el soporte de la aguja.

Causa posible: La aguja está doblada.

Solución: Quite la aguja doblada e inserte una aguja nueva (página 14).

Causa posible: El pasador del gancho está dañado.

Solución: Es preciso cambiar el enhebrador de la aguja. Póngase en contacto con el centro de servicio auto

Si se saltan puntadas

Causa posible: La aguja se ha insertado de forma incorrecta.

Solución: Compruebe que el lado plano de la parte superior de la aguja está hacia la parte trasera de la que la aguja está insertada al máximo. Vuelva a apretar el tornillo de sujeción de la aguja.

Causa posible: Aguja incorrecta para la tela que está cosiendo.

Solución: Use el estilo y el tamaño de aguja correctos para su tela (página 13 y página 14).

Causa posible: Aguja doblada, rota o dañada.

Solución: Deseche la aguja e inserte una nueva (página 14).

Puntadas distorsionadas

Causa posible: "Empujar" o "tirar" de la tela.

Solución: No empuje/tire manualmente de la tela para coser, sino que deje que los dientes de arrastre de la pasen la tela debajo del prensatelas a medida que la va guiando.

Causa posible: Ajuste incorrecto de la longitud de la puntada.

Solución: Ajuste la longitud de la puntada (página 17).

Causa posible: Puede precisar un estabilizador para la técnica.

Solución: Coloque el estabilizador debajo de la tela.

El hilo se frunce al principio

Causa posible:	Los hilos superiores y de la bobina no se han colocado correctamente debajo del prensatelas an empezar a coser.
Solución:	Asegúrese de que el hilo superior y el de la bobina estén debajo del prensatelas y hacia atrás empezar a coser.
Causa posible:	Ha empezado a coser sin tela debajo del prensatelas.
Solución:	Coloque tela debajo del prensatelas, asegurándose de que la aguja llegue hasta la tela; sujete ligeramente ambas hebras del hilo durante las primeras puntadas.
Causa posible:	Puede precisar un estabilizador para la técnica.
Solución:	Coloque el estabilizador debajo de la tela.

Si se rompe el hilo superior

Causa posible: El recorrido del hilo está obstruido

Solución: Compruebe si el hilo se ha enganchado en el carrete de hilo (puntos toscos en el propio car del portacarretes o sujetadores de hilo (si el hilo se ha caído detrás de sujetador de hilo y, se puede arrastrar libremente por el recorrido de la máquina).

Causa posible: La máquina no está enhebrada correctamente.

Solución: Quite el hilo superior del todo, suba la palanca del prensatelas, vuelva a enhebrar la máquina, asegurándose de que el hilo esté en la palanca del tirahilos (suba la palanca del tirahilos a más elevada girando el volante hacia usted).

Causa posible: Tensión superior demasiado alta.

Solución: Reduzca la tensión del hilo superior (página 15).

Especificaciones técnicas

Velocidad de costuraMáxima 1000 ± 50 rpm(usando puntada recta con longitud de puntada predeterminada)	Tensión nominal240 V/50Hz, 230 V/50Hz, 220 V/5060Hz, 127 V/60 Hz, 120 V/60 Hz, 100V/50-60Hz	Altura de la elevación del prensatelas6mm
Clase de protecciónII (Europa)	Ancho de la puntada0–7.0mm	Longitud de la puntada0–4.5mm
Tipo de lámparaluz LED	dimensiones de la máquinaLongitud: ≈440mmAncho: ≈190mmAltura: ≈280mm	Peso7kg

Nos reservamos el derecho de cambiar el equipamiento de la máquina y el surtido de accesorios sin previo aviso, o realizar modificaciones en el funcionamiento o en el diseño. No obstante, dichas modificaciones siempre serán en beneficio del usuario y del producto.

PROPIEDAD INTELECTUAL

Singer y el diseño del Cameo “S”, son marcas comerciales exclusivas de The Singer Company Limited S.à.r.l. o sus Afiliados.

Recuerde que este producto se debe reciclar de un modo seguro en cumplimiento de la legislación nacional pertinente relacionada con los productos eléctricos/electrónicos. No deseche los aparatos eléctricos como residuos urbanos sin clasificar, utilice los centros de recolección selectiva. Para obtener información sobre los sistemas de recolección disponibles, póngase en contacto con su ayuntamiento. Cuando sustituya aparatos antiguos por otros nuevos, el distribuidor podría estar obligado por ley a recoger gratuitamente su aparato viejo.

Si se abandonan aparatos eléctricos en un vertedero, pueden producirse fugas de sustancias peligrosas en el terreno y llegar a la cadena alimentaria, dañando su salud y bienestar.

SINGER®

ORIGINAL SINCE 1851.
