Titan TSA300R - Caisson de basses Hifonics - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Puissance RMS : 300W, Impédance : 4 Ohms, Réponse en fréquence : 20Hz - 200Hz
Dimensions	Dimensions compactes pour une installation facile dans divers véhicules
Utilisation	Conçu pour améliorer les basses dans les systèmes audio de voiture
Maintenance	Vérifier régulièrement les connexions et nettoyer les grilles pour un son optimal
Sécurité	Éviter l'exposition à l'humidité et ne pas surcharger l'amplificateur
Informations générales	Idéal pour les passionnés de musique souhaitant un son puissant et profond

FOIRE AUX QUESTIONS - Titan TSA300R Hifonics

Le caisson de basses Hifonics Titan TSA300R ne s'allume pas. Que faire ?

Vérifiez que le caisson est correctement branché à une source d'alimentation et que le fusible n'est pas grillé. Assurez-vous également que le câble d'alimentation est en bon état.

Pourquoi le son du caisson de basses est-il faible ?

Assurez-vous que le caisson est correctement connecté à votre amplificateur et que les réglages de volume sont ajustés. Vérifiez également les réglages de votre source audio.

Le caisson de basses émet des distorsions. Que faire ?

Vérifiez les connexions des câbles pour vous assurer qu'ils sont bien fixés. Évitez de pousser le caisson à des niveaux de volume excessifs qui pourraient entraîner une distorsion.

Comment installer le Hifonics Titan TSA300R dans mon véhicule ?

Consultez le manuel d'utilisation pour des instructions détaillées. Généralement, vous devrez le fixer solidement dans le coffre et le connecter à l'amplificateur et à la source audio.

Le caisson de basses chauffe pendant l'utilisation. Est-ce normal ?

Un léger échauffement est normal, mais si le caisson devient trop chaud au toucher, il est recommandé de le laisser refroidir et de vérifier les réglages de volume et de gain.

Quels types de musique conviennent le mieux au Hifonics Titan TSA300R ?

Le Hifonics Titan TSA300R est conçu pour reproduire des basses profondes, ce qui le rend idéal pour des genres comme le hip-hop, la musique électronique et le reggae.

Comment régler les paramètres du Hifonics Titan TSA300R ?

Utilisez les commandes de votre amplificateur pour ajuster le niveau de gain, le filtre passe-bas et le phase afin d'optimiser les performances en fonction de votre système audio.

Quelle est la garantie du Hifonics Titan TSA300R ?

Le Hifonics Titan TSA300R est généralement couvert par une garantie limitée d'un an. Vérifiez le manuel pour des détails spécifiques sur la garantie.

MODE D'EMPLOI Titan TSA300R Hifonics

5. Have alternator and battery load tested by your mechanic. Verify good working order of vehicle electrical system including distributor, spark plugs, spark plug wires, voltage regulator etc.13 Veuillez s’il vous plaît lire attentivement toutes les instructions d’installation avant que vous installiez l’amplicateur et le fassiez fonctionner. Toutes les caractéristiques sont sujettes à changement

- Cet appareil convient exclusivement au branchement à un système de 12 volt à masse négative. - La chaleur provenant de l’utilisation nécessite un espace de montage avec une circulation de l’air sufsante. Il est important que les canaux de refroidissement de l’appareil de refroidissement ne soient pas en contact avec une tôle ou une surface, qui pourraient causer une réduction de la circulation de l’air. L’amplicateur ne peut pas être installé dans un petit espace non aéré. Une installation dans le coffre est hautement recommandée. - Montez l’amplicateur de manière à ce qu’il soit protégé au maximum contre les secousses et vibrations ainsi que contre la poussière et les saletés. - Veillez à ce que les câbles de sortie et d’entrée soient assez éloignés du câble d’alimentation électrique, an d’éviter tout son parasite. - Veillez à ce que le fusible et les éléments d’utilisation de l’appareil soient accessibles après le montage. - La puissance et abilité de l’appareil dépend de la qualité de l’installation. Il est préférable de coner le montage à un spécialiste. - Éviter les dommages ou déplacer/retirer accidentellement les composants du véhicule comme les câbles, ordinateur de bord, ceinture de sécurité, réservoir d´essence etc.

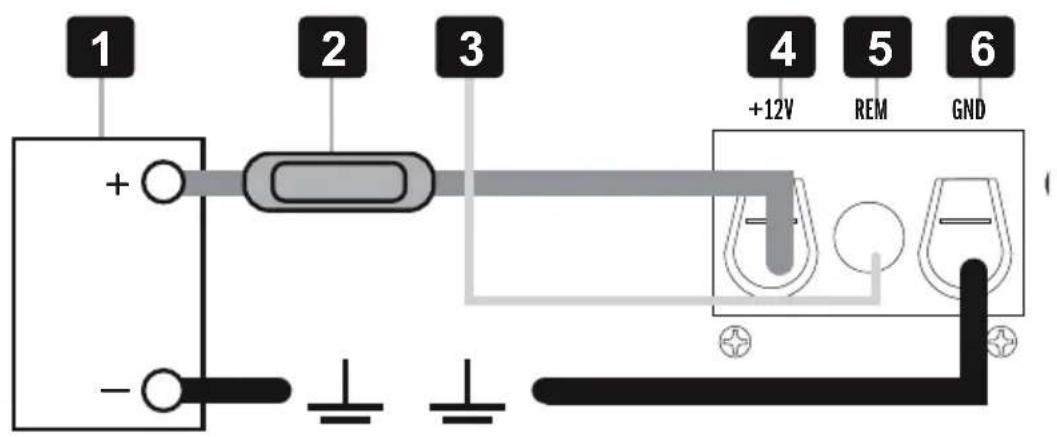

ALIMENTATION ELECTRIQUE ET ENCLENCHEMENT

ATTENTION: Avant que vous ne commenciez avec l’installation, séparez la borne négative/masse de la batterie an d’éviter tout risque de court-circuit. Le câblage électrique habituel n’est pas sufsant pour les besoins d’un amplicateur de puissance. Veillez à ce que les câbles électriques soient proprement dimensionnés au GND et aux bornes +12V. Raccordez d’abord la borne GND de l’amplicateur [ 6 ] avec le pôle négatif de la batterie. Il est très important que le raccordement soit fait de manière parfaite. Les reliquats de saletés doivent être enlevés avec soin du point de branchement de la batterie. Un raccordement trop lâche peut être la cause d’une fonction défaillante ou de bruits brouillés ou de déformations. Le branchement de l’amplicateur de +12 V [ 4 ] doit maintenant être raccordé avec un câble électrique avec un fusible intégré à pôle positif. Le fusible [ 2 ] doit être positionné près de la batterie, la longueur de câble allant du pôle positif de la batterie au fusible doit être, pour des raisons de sécurité, inférieure à 30 cm. Vous devez placer le fusible seulement après avoir terminé tous les travaux d’installation, y compris le branchement des haut parleurs. Vous devez maintenant connecter le câble de commandement à distance du récepteur autoradio à la borne de commande REM [ 3 ] de l’amplicateur. Pour la connexion entre le branchement REM [ 5 ] de l’amplicateur à l’appareil de commande, un câble de 0,5 mm

Lors de l‘installation du câble audio entre la sortie RCA de votre autoradio et l‘entrée RCA [ 7 ] de l‘amplicateur à l‘intérieur de votre voiture, aussi souvent que cela est possible, les câbles audio et alimentation ne doivent pas cheminer sur le même côté du véhicule. Nous recommandons une installation isolée, par exemple le cheminement du câble d‘alimentation dans le passage de câbles du côté gauche et celui du câble audio dans le passage de câbles du côté droit ou vice versa. Ceci réduit la diaphonie introduite dans les câbles audio.

FONCTION ALLUMAGE AUTOMATIQUE

Appuyez sur l‘interrupteur AUTO TURN ON [ 9 ] en position ON et l´amplicateur détecte une augmentation de tension (6 volts) dénommé ”DC offset” sur le signal d´entrée connecté à l´entrée haut niveau [ 8 ] lorsque la source sera allumée. Puis l´amplicateur s´allume également. Dés que la source est éteinte, l´amplicateur s’étend également automatiquement. Dans ce cas la connexion à REM [ 3 ] n´est pas nécessaire. NOTE: La fonction AUTO TURN ON fonctionne en général avec 90% de toutes les sources parce qu’elles sont équipés de sorties haute puissance. Seulement avec quelques vieilles sources qui existent encore sur le marché la fonction ”Auto Turn On” ne fonctionne pas.

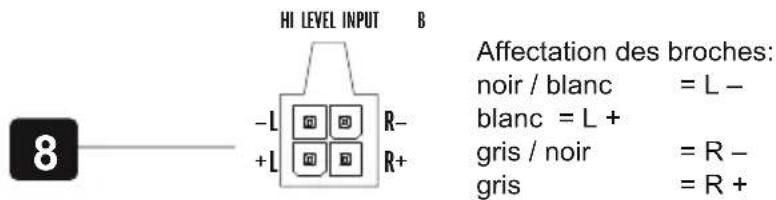

L´entrée haut niveau HI LEVEL INPUTS [ 8 ] est appropriée pour connecter les entrées de l‘appareil avec les ls des hauts-parleurs dans le cas où votre autoradio (source) ne serait pas équipé(e) de sorties RCA. Grâce aux câbles appropriés fournit par votre revendeur car audio pour les hauts-parleurs, prolonger les sorties de votre autoradio jusqu’à l´emplacement où vous installerez votre appareil. Puis connecter chaque câble des hauts-parleurs avec les connecteurs d´entrées haut niveau jack.ATTENTION: Ne jamais utiliser l´entrée haut niveau et le RCA en même temps. Ceci peut endommager sérieusement l´appareil.

RÉGLAGE DE LA SENSIBILITÉ D’ENTRÉE La sensibilité d’entrée peut être adaptée à chaque autoradio. A cet effet, tournez le régulateur de volume so- nore de votre radio sur la position de réglage médiane, et ajustez le régulateur de niveau d’entrée LEVEL [ 10 ] de manière à obtenir un volume sonore moyen. Pour ce réglage, vous disposez normalement d’une réserve de puissance sufsante avec un écart signal / bruit optimal.16

CIRCUIT DE PROTECTION

La PROTECT LED [ 17 ] s´éclaire en rouge quand l´ampli est en surchauffe, ou lorsqu’un un court circuit est responsable d´une impédance trop basse dans la connexion des hauts parleurs. Dans ce cas, le circuit de pro- tection intégré éteint automatiquement l’amplicateur. L’amplicateur devrait re-fonctionner lorsque vous aurez résolu le/les problème(s). La POWER LED [ 18 ] s’éclaire en vert, si l´amplicateur est en marche. LPF BASS BOOST LEVEL PHASE SHIFT AUTO TURN ON X-OVER SLOPE FUSE 50Hz 12dB 18dB 150Hz 0dB 12dB MIN MAX

Avec le régulateur BASS BOOST [ 11 ], vous pouvez ajuster le niveau de basses de 0 - 12dB. ATTENTION: Ne pas utiliser le BASS BOOST à bon escient!

FILTRE PASSE-BAS RÉGLABLE

Ajustez la fréquence de recouvrement souhaitée sur le régulateur LPF [ 13 ]. De cette manière, le ltre est adaptable aux exigences sonores du haut-parleur de graves utilisé. La haute modulation de fréquence du ltre permet une diminution précise des zones de fréquences médiums et aiguës. Avec le interrupteur X-OVER SLOPE [ 14 ], la pente du ltre passe-bas peut être réglée en plus. La vitesse de balayage détermine si les fréquences ltrées doivent être normales (12 dB) ou élevées (18 dB).

INTERRUPTEUR DE PHASE

Le interrupteur PHASE SHIFT [ 12 ] permet d´ajuster la phase entre 0° ou 180° pour synchroniser le temps de réaction du signal en fonction des propriétés acoustiques du véhicule.

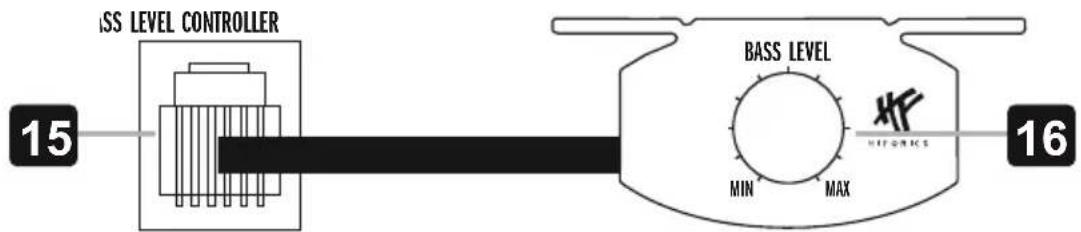

COMMANDE À DISTANCE DU NIVEAU DE BASSES

Avec la commande à distance [ 16 ] du niveau de basse fournit via le câble, vous pourrez ajuster facilement le niveau de basse sans être assis à la place du conducteur. Connectez la commande à distance et le connecteur BASS LEVEL CONTROLLER [ 15 ] avec le câble fourni. BASS LEVEL MIN MAX

DÉPANNAGE Si vous éprouvez des difcultés après l’installation,appliquez les procédures de dépannage ci-dessous. Procédure 1: Vériez que les connexions de l’ampli sont bien mises. Vériez que le POWER LED est allumé en vert. Si c‘est le cas e, passez à l‘étape 3, sinon poursuivez.

1. Vériez le fusible en ligne du câble positif de batterie. Effectuez un remplacement au besoin.

2. Vériez les fusibles de l‘amplicateur. Effectuez un remplacement au besoin.

3. Vériez que la connexion de mise à la masse est branchée à une surface métallique propre du châssis du véhicule. Procédez à une réparation ou un remplacement si nécessaire. 4. Vériez la présence d‘un courant de 9 à 16 volts au niveau de la borne positive de la batterie et du câble d‘allumage à distance. Vériez la qualité des connexions des deux câbles au niveau de l‘ampli,de la stéréo,de la batterie et du porte-fusible. Procédez à une réparation ou un remplacement si nécessaire.

5. Vériez que le interrupteur AUTO TURN ON est en position ON et que HI LEVEL INPUT est correctement connecté, si vous

n’utilisez pas les entrées RCA AUDIO INPUT. Procédure 2: Le PROTECT LED est allumé en rouge. 1. Si la LED de protection est allumée, c´est un signe que l´appareil est utilisé à un trés haut niveau de puissance sans avoir un emplacement adéquate à la circulation de l´air. Éteignez le système et laisser l´appareil refroidir. Vérier que le système de charge du véhicule est maintenu au voltage approprié. Si ces vérications ne résolvant pas le problème, une erreur peut provenir de l´appareil. Procédure 3: Vériez la sortie audio de l‘ampli. 1. Vériez que les connexions d‘entrée RCA sont bonnes au niveau de la stéréo et de l‘amplicateur. Vériez s‘il y a des problèmes de torsion ou d‘épissure tout le long des câbles,etc. Testez la présence de courant c.a. au niveau des entrées RCA lorsque la stéréo est allumée. Procédez à une réparation ou un remplacement si nécessaire. Procédure 4: Vériez l’ampli si un crépitement se produit lorsque vous l’allumez.

1. Débranchez le signal d’entrée reçu par l’ampli,puis allumez et éteignez l’ampli.

2. Si le bruit disparaît,connectez le l remote de l’ampli à la source audio avec un module d’allumage temporisé.

Procédure 5: Vériez l’ampli si un bruit de moteur excessif se produit.

1. Acheminez tous les ls de signal (RCA,câbles de haut-parleur) à l’écart des ls d’alimentation ou de masse.

2. Contournez tous les composants électriques situés entre la stéréo et l’ampli. Connectez la stéréo directement à l’entrée de l’amplicateur. Si le bruit disparaît,l’unité contournée est la cause du bruit.

3. Retirez les ls de masse de tous les composants électriques. Branchez de nouveau les ls à la masse,mais à des emplacements différents. Vériez que ceux-ci sont propres,que le métal est brillant sans trace de peinture,ni rouille,etc.

4. Ajoutez un deuxième l de masse allant de la borne négative de la batterie au métal du châssis ou au bloc-moteur du véhicule.

5. Faites effectuer par votre mécanicien un essai de charge au niveau de l’alternateur et de la batterie. Vériez que le circuit électrique du véhicule fonctionne correctement,notamment le distributeur,les bougies et leurs câbles,le régulateur de tension, etc.18 Per favore leggere le istruzioni per il montaggio integralmente, prima di montare l’amplicatore e di metterlo in funzione. Con riserva di apportare modiche tecniche
