VHW210 - Aspirateur de table NILFISK - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Aspirateur de table
Puissance	Non spécifiée
Capacité du réservoir	Non spécifiée
Poids	Non spécifié
Dimensions	Non spécifiées
Type de filtration	Non spécifié
Utilisation	Idéal pour les petites surfaces et les nettoyages rapides
Entretien	Vider le réservoir régulièrement, nettoyer les filtres selon les recommandations
Sécurité	Utiliser uniquement sur des surfaces sèches, ne pas immerger dans l'eau
Garantie	Non spécifiée
Accessoires inclus	Non spécifiés

FOIRE AUX QUESTIONS - VHW210 NILFISK

Comment charger l'aspirateur de table NILFISK VHW210 ?

Branchez le chargeur fourni dans une prise électrique et connectez-le au port de chargement de l'aspirateur. Laissez l'aspirateur se charger complètement avant la première utilisation.

Quelle est l'autonomie de l'aspirateur de table NILFISK VHW210 ?

L'aspirateur de table NILFISK VHW210 a une autonomie d'environ 30 minutes en utilisation normale.

Comment vider le réservoir de l'aspirateur NILFISK VHW210 ?

Pour vider le réservoir, retirez-le de l'aspirateur, ouvrez le couvercle et videz le contenu dans une poubelle. Assurez-vous de le remettre en place correctement après le vidage.

L'aspirateur NILFISK VHW210 est-il adapté pour les poils d'animaux ?

Oui, l'aspirateur NILFISK VHW210 est conçu pour aspirer efficacement les poils d'animaux grâce à sa puissance d'aspiration.

Puis-je utiliser l'aspirateur NILFISK VHW210 sur des tapis ?

Oui, l'aspirateur est adapté pour une utilisation sur des tapis ainsi que sur des surfaces dures.

Que faire si l'aspirateur NILFISK VHW210 ne s'allume pas ?

Vérifiez que l'aspirateur est chargé. Si l'aspirateur ne s'allume toujours pas, essayez de réinitialiser l'appareil en le débranchant puis en le rebranchant.

Comment nettoyer le filtre de l'aspirateur NILFISK VHW210 ?

Retirez le filtre de l'aspirateur, tapotez-le doucement pour enlever la poussière, puis rincez-le à l'eau tiède. Laissez-le sécher complètement avant de le remettre en place.

Y a-t-il une garantie pour l'aspirateur NILFISK VHW210 ?

Oui, l'aspirateur NILFISK VHW210 est généralement couvert par une garantie de 2 ans. Vérifiez les conditions de garantie spécifiques dans le manuel d'utilisation.

Comment savoir quand il est temps de recharger l'aspirateur NILFISK VHW210 ?

L'aspirateur est équipé d'un indicateur de charge qui s'allume lorsque la batterie est faible. Rechargez-le dès que l'indicateur s'allume.

Puis-je utiliser l'aspirateur NILFISK VHW210 pour nettoyer des liquides ?

Non, l'aspirateur NILFISK VHW210 est conçu uniquement pour aspirer des poussières et des débris secs. Ne pas utiliser pour des liquides.

MODE D'EMPLOI VHW210 NILFISK

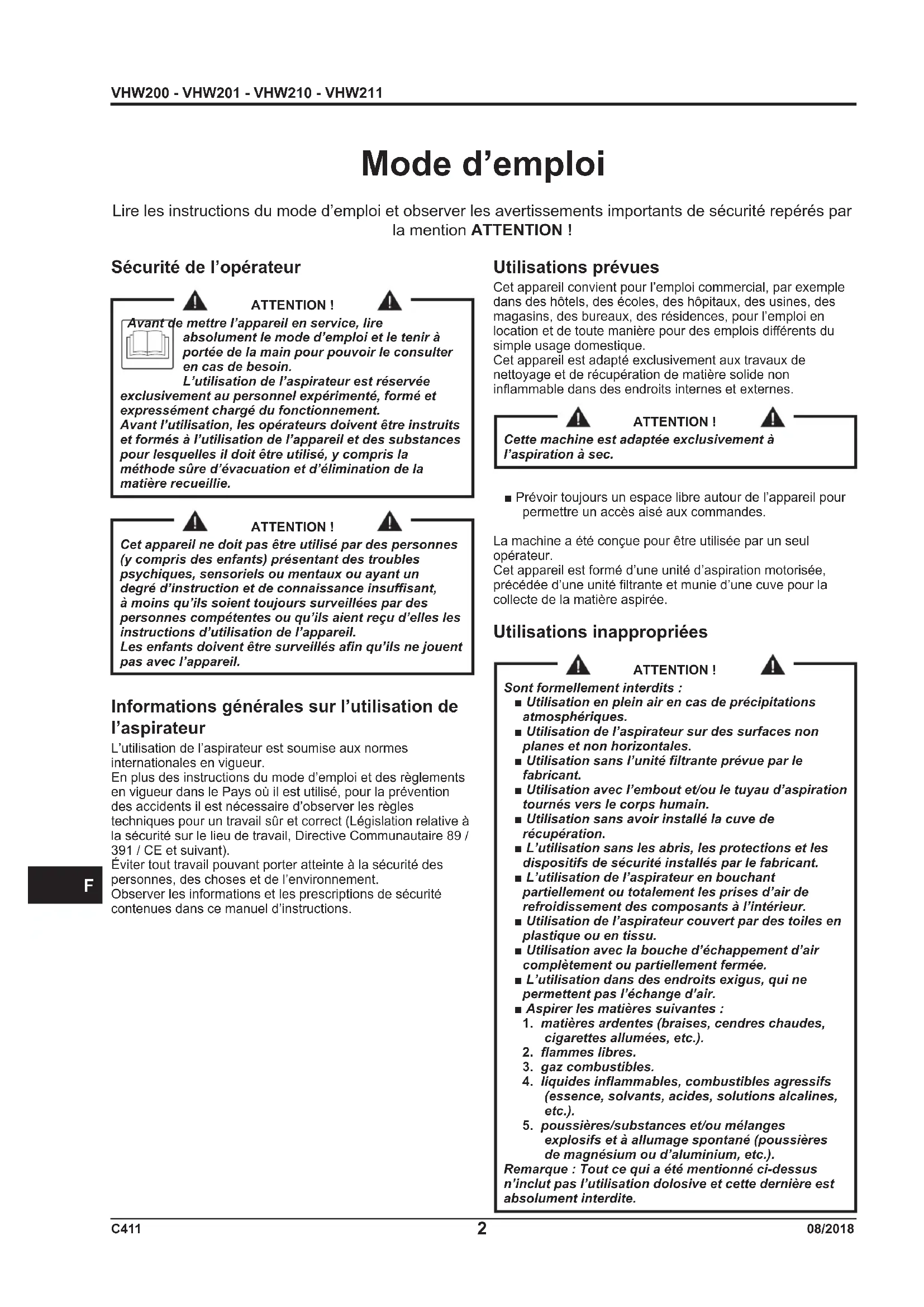

Mode d’emploi Lire les instructions du mode d’emploi et observer les avertissements importants de sécurité repérés par la mention ATTENTION ! Sécurité de l’opérateur ATTENTION ! Avant de mettre l’appareil en service, lire absolument le mode d’emploi et le tenir à portée de la main pour pouvoir le consulter en cas de besoin. L’utilisation de l’aspirateur est réservée exclusivement au personnel expérimenté, formé et expressément chargé du fonctionnement. Avant l’utilisation, les opérateurs doivent être instruits et formés à l’utilisation de l’appareil et des substances pour lesquelles il doit être utilisé, y compris la méthode sûre d’évacuation et d’élimination de la matière recueillie. ATTENTION ! Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) présentant des troubles psychiques, sensoriels ou mentaux ou ayant un degré d’instruction et de connaissance insusant, à moins qu’ils soient toujours surveillées par des personnes compétentes ou qu’ils aient reçu d’elles les instructions d’utilisation de l’appareil. Les enfants doivent être surveillés an qu’ils ne jouent pas avec l’appareil. Informations générales sur l’utilisation de l’aspirateur L’utilisation de l’aspirateur est soumise aux normes internationales en vigueur. En plus des instructions du mode d’emploi et des règlements en vigueur dans le Pays où il est utilisé, pour la prévention des accidents il est nécessaire d’observer les règles techniques pour un travail sûr et correct (Législation relative à la sécurité sur le lieu de travail, Directive Communautaire 89 / 391 / CE et suivant). Éviter tout travail pouvant porter atteinte à la sécurité des personnes, des choses et de l’environnement. Observer les informations et les prescriptions de sécurité contenues dans ce manuel d’instructions. Utilisations prévues Cet appareil convient pour l’emploi commercial, par exemple dans des hôtels, des écoles, des hôpitaux, des usines, des magasins, des bureaux, des résidences, pour l’emploi en location et de toute manière pour des emplois di󰀨érents du simple usage domestique. Cet appareil est adapté exclusivement aux travaux de nettoyage et de récupération de matière solide non inammable dans des endroits internes et externes. ATTENTION ! Cette machine est adaptée exclusivement à l’aspiration à sec. ■ Prévoir toujours un espace libre autour de l’appareil pour permettre un accès aisé aux commandes. La machine a été conçue pour être utilisée par un seul opérateur. Cet appareil est formé d’une unité d’aspiration motorisée, précédée d’une unité ltrante et munie d’une cuve pour la collecte de la matière aspirée. Utilisations inappropriées ATTENTION ! Sont formellement interdits : ■ Utilisation en plein air en cas de précipitations atmosphériques. ■ Utilisation de l’aspirateur sur des surfaces non planes et non horizontales. ■ Utilisation sans l’unité ltrante prévue par le fabricant. ■ Utilisation avec l’embout et/ou le tuyau d’aspiration tournés vers le corps humain. ■ Utilisation sans avoir installé la cuve de récupération. ■ L’utilisation sans les abris, les protections et les dispositifs de sécurité installés par le fabricant. ■ L’utilisation de l’aspirateur en bouchant partiellement ou totalement les prises d’air de refroidissement des composants à l’intérieur. ■ Utilisation de l’aspirateur couvert par des toiles en plastique ou en tissu. ■ Utilisation avec la bouche d’échappement d’air complètement ou partiellement fermée. ■ L’utilisation dans des endroits exigus, qui ne permettent pas l’échange d’air. ■ Aspirer les matières suivantes :

1. matières ardentes (braises, cendres chaudes,

cigarettes allumées, etc.).

explosifs et à allumage spontané (poussières de magnésium ou d’aluminium, etc.). Remarque : Tout ce qui a été mentionné ci-dessus n’inclut pas l’utilisation dolosive et cette dernière est absolument interdite.VHW200 - VHW201 - VHW210 - VHW211 08/2018

Recommandations générales ATTENTION ! En cas d’émergence : ■ rupture du ltre ■ incendie ■ court-circuit ■ blocage du moteur ■ choc électrique ■ etc. Arrêter l’aspirateur, débrancher la che et demander l’intervention de personnel spécialisé. [ REMARQUE ] Vérier les substances éventuellement admises et la zone de travail en cas d’aspirateur ATEX. ATTENTION ! Les aspirateurs ne doivent pas être utilisés ou emmagasinés en plein air ou en présence d’humidité. ATTENTION ! Ne pas utiliser ces appareils dans des milieux corrosifs. Déclaration CE de conformité Tout aspirateur est accompagné de sa Déclaration CE de conformité (g. 14). [ REMARQUE ] La Déclaration de Conformité est un document de la plus haute importance qui doit être conservée avec le plus grand soin pour être disponible en cas de demande des Organismes de contrôle. Variantes ATEX Le constructeur est équipé d’aspirateurs spéciaux pouvant être utilisés dans des milieux à risque d’explosion. Ces variantes sont construites conformément aux directives et normes en vigueur. Les instructions supplémentaires relatives sont fournies avec la machine. [ REMARQUE ] Variantes ATEX Pour ces variantes contacter le réseau commercial du constructeur. Voir les instructions du mode d’emploi « ATEX » pour les aspirateurs industriels dans la version ATEX.C411

Description de l’aspirateur Composants de l’aspirateur et étiquettes Figure 1

1. Plaque d’identication incluant :

Code Modèle, Classe d’utilisation, Données techniques (voir tableau page 6), N° de série, Marquage CE, Année de fabrication, Valeur de la tension du secteur.

2. Tuyau raccord d’aspiration

3. Interrupteur général (si présent)

4. Chambre ltrante et cuve de récupération des poussières

6. Plaque du tableau sous tension

Signale la mise sous tension indiquée sur la plaque à l’intérieur du tableau (si présente).

7. Bouche d’aspiration

Cet aspirateur produit un fort ux d’air qui est aspiré par la bouche d’aspiration (7) et est émis par le système d’échappement (5). Avant de mettre l’aspirateur en marche, brancher le tuyau d’aspiration dans la bouche et, si besoin est, monter l’accessoire adapté au travail à e󰀨ectuer sur l’extrémité du tuyau ; consulter le catalogue des accessoires ou contacter le Service Après-Vente du fabricant. Après avoir mis le tuyau et les accessoires en place, vérier la juste rotation du moteur. Cet aspirateur est doté de déecteur interne qui, en imprimant un mouvement circulaire aux substances aspirées, favorise leur retombée dans la cuve. L’aspirateur est équipé d’un ltre qui permet le fonctionnement dans la plupart des applications. Options de transformation Pour les options de transformation, veuillez contacter le réseau commercial du fabricant. Les instructions pour l’installation des parties en option sont contenues dans les kits de transformation. ATTENTION ! Utiliser uniquement des options d’origine fournies et agréées. Accessoires Plusieurs accessoires sont disponibles ; veuillez consulter le catalogue des accessoires du constructeur. ATTENTION ! Utiliser uniquement des accessoires d’origine fournis et agréés par le constructeur. Emballage et déballage Éliminer les matériaux de l’emballage conformément à la législation en vigueur. Figure 2 Modèle

VHW211 40 Déballage, manutention, emploi et stockage Travailler sur des surfaces plates et horizontales. La portée du plan d’appui doit être adaptée au poids de l’aspirateur. Figure 3 ATTENTION ! Pour le soulèvement de l’aspirateur

NE PAS utiliser les crochets de xation du chapeau, mais soulever de la base.

Utiliser les poignées xées à la base de l’aspirateur.VHW200 - VHW201 - VHW210 - VHW211 08/2018

Mise en service - raccordement au réseau électrique ATTENTION ! ■ Avant la mise en service, s’assurer que l’aspirateur n’ait subi aucun dégât apparent. ■ Avant de brancher l’aspirateur au réseau, s’assurer que la tension indiquée sur la plaque corresponde à celle du réseau. ■ Brancher la che / les bornes du câble de connexion dans une prise avec contact / raccordement de mise à la terre installé correctement. Vérier que l’aspirateur soit éteint (modèles équipés avec interrupteur général). ■ Les ches et les connecteurs des câbles de connexion au réseau doivent être protégés contre les éclaboussures d’eau. ■ Contrôler si le branchement au réseau électrique est correct. ■ N’utiliser que des aspirateurs dont les câbles de connexion au réseau électrique sont en parfait état (si le câble est endommagé, il y a risque d’électrocution !). ■ Vérier régulièrement l’absence de dommages et de signes d’usure, déchirures ou vieillissement du câble de branchement au réseau. ATTENTION ! Pendant le fonctionnement éviter de : ■ Piétiner, écraser, tirer ou endommager le câble de connexion au réseau électrique. ■ Débrancher le câble / les bornes du câble de connexion du réseau. Si présent, retirer la che sans tirer le câble même. En cas de remplacement du câble d’alimentation électrique, le remplacer par un câble d’origine du même type : FROR, il en va de même si l’on utilise une rallonge. Le câble d’alimentation doit être remplacé par le Service Après-Vente du constructeur ou par du personnel qualié équivalent. ATTENTION ! Le modèle VHW200-210 de l’aspirateur peut être livré sans le câble d’alimentation. Raccordement des aspirateurs Modèle Câble avec che Câble sans che Protection ma- gnétothermique VHW200

L’utilisateur se doit de prévoir une connexion au réseau d’alimentation électrique dans le respect des normes en vigueur, qui doit comprendre une protection magnétothermique adaptée à respecter les données de la plaque sur le moteur. Si une connexion à prise est requise, elle doit être congurée en fonction de la valeur du courant nominal indiquée sur la plaque de l’aspirateur. Cette opération doit être conée exclusivement à du personnel qualié ATTENTION ! L’utilisation de l’aspirateur est sûre seulement si une protection magnétothermique est positionnée dans le branchement au réseau d’alimentation électrique, sans quoi il y a le risque d’électrocution et / ou d’incendie en cas de surchaue ou de court-circuit.C411

Isolation 450/750V Diamètre extérieur minimum 10 - 15mm Câbles de connexion à la sou󰀪erie VHW 200 VHW 201 VHW210 VHW211 Type et section 4G - 2,5mm

Mesure du serre-câble M25 Température 70° C La température indiquée est la température minimum de fonctionnement. Coupe-circuit Sélectionner le coupe-circuit en fonction du courant indiqué sur la plaque de l’aspirateur. Voici ci-dessous les valeurs conseillées pour les coupe-circuits pour les di󰀨érents modèles : Modèle Valeur de coupe- circuit VHW200 1,1 ÷ 1,6A VHW201 VHW210 2,2 ÷ 3,2A VHW211 Rallonges Si l’on utilise une rallonge, faire attention à la section qui doit être adaptée au courant absorbé et au degré de protection de l’aspirateur. Section minimum des câbles de la rallonge : Longueur maximum = 20 m Câble = FROR VHW 200 VHW 201 VHW210 VHW211 Puissance maximum (kW) 1 Section minimum (mm

) 1,5 ATTENTION ! Les prises, les ches, les serre-câbles, les connecteurs et la pose du câble de la rallonge doivent être tels à maintenir le degré de protection IP indiqué sur la plaque de l’aspirateur. ATTENTION ! L’utilisation de l’aspirateur est sûre seulement si l’aspirateur est équipé d’une protection magnétothermique. Dans le cas contraire, il y a le risque d’électrocution et d’incendie. ATTENTION ! La prise d’alimentation de l’aspirateur doit être protégée par un disjoncteur diérentiel à limitation du courant de défaut, qui coupe l’alimentation quand le courant dispersé vers la terre dépasse les 30 mA pendant 30 ms, ou par un circuit de protection équivalent. ATTENTION ! Ne jamais pulvériser d’eau sur l’aspirateur : ceci est dangereux pour les personnes et risque de créer un court-circuit de l’alimentation. ATTENTION ! Respecter les consignes de sécurité relatives aux matières aspirées. Aspiration de substances sèches [ REMARQUE ] Les ltres fournis et le sac de collecte, s’ils sont prévus, doivent être mis en place correctement. ATTENTION ! Respecter les consignes de sécurité relatives aux matières aspirées. Entretien et réparation ATTENTION ! Avant d’eectuer des travaux de nettoyage ou d’entretien et pendant le remplacement des pièces, débrancher l’aspirateur de la source d’alimentation ; la che / les bornes du câble de connexion doivent être enlevées de la source de courant. ■ S’en tenir aux travaux d’entretien décrits dans ce mode d’emploi. ■ N’utiliser que des pièces détachées d’origine. ■ Ne pas apporter de modications à l’aspirateur. Le non-respect de ces indications peut compromettre votre sécurité. Qui plus est, la déclaration CE de conformité / incorporation délivrée avec la machine n’est plus valable.VHW200 - VHW201 - VHW210 - VHW211 08/2018

Caractéristiques techniques Paramètre Unité de mesure VHW200 VHW201 Fréquence Hz 50 50 Tension V 400 400 Puissance (EN 60335-2-69) (50 Hz) kW 0,45 0,45 Niveau de pression sonore (Lpf) (EN60335-2-69) dB(A) 56 56 Protection IP 55(1) 55 Isolation Classe I(2) F Capacité de la cuve L 1 6,5 Bouche d’aspiration (diamètre) mm 40 40 Vibration, a

≤2,5 ≤2,5 Dépression maxi hPa - mbar 148-148 148-148 Débit d’air maximum (sans tuyau ni adaptateurs)

/h - L/min’ 71,5 - 1192 71,5 - 1192 Débit d’air maximum (avec tuyau, longueur : 3 m, diamètre : 50 mm)

1,1 1,1 Surface ltre absolu - ULPA 15 selon la méthode MPPS (EN 1822) m

1,1 1,1 (1) En utilisant des serre-câbles tels à maintenir le même degré de protection IP ou un degré supérieur, correctement installés (2) Si le câble de terre est correctement branché par l’utilisateur (*) Valeur totale d’émission de vibrations auxquelles sont soumis le bras et la main de l’opérateur Dimensions Figure 4 Modèle VHW200 VHW201

A (mm) 415 820 B (mm) 530 420 C (mm) 270 430 Masse (kg) 17 25 [ REMARQUE ] ■ Conditions de stockage : Température : -10°C ÷ +40°C Humidité relative : ≤ 85% ■ Conditions de fonctionnement : Altitude maximum : 800 m (Jusqu’à 2 000 m avec performances réduites) Température : -10°C ÷ +40°C Humidité relative : ≤ 85%C411

Caractéristiques techniques Paramètre Unité de mesure VHW210 VHW211 Fréquence Hz 50 50 Tension V 400 400 Puissance (EN 60335-2-69) (50 Hz) kW 0,89 0,89 Niveau de pression sonore (Lpf) (EN60335-2-69) dB(A) 62 59 Protection IP 55(1) 55 Isolation Classe I(2) F Capacité de la cuve L 6,5 6,5 Bouche d’aspiration (diamètre) mm 40 40 Vibration, a

≤2,5 ≤2,5 Dépression maxi hPa - mbar 210 - 210 210 - 210 Débit d’air maximum (sans tuyau ni adaptateurs)

/h - L/min’ 116 - 1933 116 - 1933 Débit d’air maximum (avec tuyau, longueur : 3 m, diamètre : 50 mm)

1,1 1,1 Surface ltre absolu ULPA 15 selon la méthode MPPS (EN 1822) m

1,1 1,1 (1) En utilisant des serre-câbles tels à maintenir le même degré de protection IP ou un degré supérieur, correctement installés (2) Si le câble de terre est correctement branché par l’utilisateur (*) Valeur totale d’émission de vibrations auxquelles sont soumis le bras et la main de l’opérateur Dimensions Figure 4 Modèle VHW210 VHW211

A (mm) 475 820 B (mm) 640 420 C (mm) 330 430 Masse (kg) 23 31 [ REMARQUE ] ■ Conditions de stockage : Température : -10°C ÷ +40°C Humidité relative : ≤ 85% ■ Conditions de fonctionnement : Altitude maximum : 800 m (Jusqu’à 2 000 m avec performances réduites) Température : -10°C ÷ +40°C Humidité relative : ≤ 85%VHW200 - VHW201 - VHW210 - VHW211 08/2018

Commandes, indicateurs et connexions Figure 5

1. Pommeaux de décrochage du chapeau

2. Leviers de blocage de la cuve

3. Interrupteur de mise en marche / arrêt (si présent)

4. Câble électrique d’alimentation (si présent)

Contrôles avant la mise en marche Figure 6

1. Bouche d’aspiration

Avant la mise en marche, contrôler : ■ que le ltre soit installé, en bon état et sans dommages ; ■ que les serrages sont bloqués ; ■ que le tuyau d’aspiration et les accessoires sont correctement insérés dans la bouche d’aspiration (1) ; Ne pas aspirer avec un élément ltrant défectueux. Mise en marche/arrêt de l’aspirateur Figure 7

1. Interrupteur de mise en marche (si présent)

Modèle avec interrupteur général et protection magnétothermique ■ Tourner le sélecteur (1) sur « I » pour la mise en marche. ■ Tourner le sélecteur sur « 0 » pour l’arrêt. Contrôle du sens de rotation du moteur de l’unité d’aspiration Vérier le fonctionnement de l’aspirateur en mettant la main sur la bouche d’aspiration. Si l’aspirateur rejette l’air du tuyau d’aspiration, le sens de rotation du moteur n’est pas correct ; débrancher la machine du secteur électrique et inverser deux des trois câbles de phase dans la che électrique ou dans le tableau auquel le câble d’alimentation est branché. Arrêt d’urgence Tourner le sélecteur général sur « 0 ». Vidange de la cuve à poussières ATTENTION ! Avant d’eectuer ces travaux éteindre la machine et débrancher la che / les bornes du câble de connexion de la prise de courant. Figure 8

3. Pommeaux de décrochage du chapeau

4. Leviers de blocage de la cuve

■ Enlever le tuyau d’aspiration (2) du chapeau (1). ■ Décrocher le chapeau (1) à l’aide des pommeaux (3). ■ Après avoir enlevé le chapeau (1), retirer le ltre primaire. ■ Ouvrir les leviers de xation (4) de la cuve. ■ Vider la cuve (5). ■ Insérer le ltre primaire, réinsérer le chapeau (1) puis connecter à nouveau le tuyau (2). À la n du nettoyage ■ Arrêter l’aspirateur et débrancher la che / les bornes du câble de connexion de la prise. ■ Pour les versions mobiles, enrouler le câble de connexion. ■ Vider la cuve de récupération en suivant les instructions indiquées au paragraphe « Vidange de la cuve à poussières ». Nettoyer l’aspirateur comme prévu au paragraphe « Entretien, nettoyage et décontamination ». ■ Si des substances agressives ont été aspirées, laver la cuve à l’eau courante. ■ Déposer l’appareil dans un local sec, hors de la portée de personnes non autorisées. Entretien, nettoyage et décontamination ATTENTION ! Les précautions décrites ci-dessous doivent être appliquées pendant toutes les opérations d’entretien, y compris le nettoyage et le remplacement du ltre. ■ En ce qui concerne l’entretien par l’utilisateur, l’appareil doit être démonté, nettoyé et révisé dans la mesure du possible, sans que cela n’implique la mise en danger du personnel d’entretien ou d’autres personnes. Les précautions appropriées incluent la décontamination avant le démontage, les conditions de ventilation ltrée de l’air purgé de la pièce où est démonté l’appareil, le nettoyage de la zone d’entretien et une protection adéquate du personnel. Les compartiments qui ne sont pas étanches à la poussière doivent être ouverts avec des outils appropriés (tournevis, clés, etc.) et soigneusement nettoyés. ■ Faire exécuter un contrôle technique au moins une fois par an, par exemple : contrôle du ltre à la recherche des dégâts sur l’étanchéité à l’air de l’appareil et du fonctionnement correct du tableau électrique de commande. Ce contrôle doit être eectué par le constructeur ou par une personne compétente.C411

Démontage et remplacement du ltre primaire ATTENTION ! Quand l’aspirateur aspire des substances dangereuses, les ltres sont contaminés, il faut par conséquent : ■ Procéder avec prudence pour éviter la dispersion de poussière et / ou de la matière aspirée. ■ Placer le ltre démonté et / ou remplacé dans un sac imperméable en plastique. ■ Le refermer hermétiquement. ■ Éliminer le ltre conformément aux lois en vigueur. ATTENTION ! Le remplacement du ltre ne doit pas être eectué avec imprudence. Il faut le remplacer par un ltre ayant les mêmes caractéristiques et une surface ltrante identique. Dans le cas contraire, on risque de compromettre le bon fonctionnement de l’aspirateur. Remplacement du ltre primaire Figure 9

1. Tuyau d’aspiration

2. Pommeaux de décrochage

ATTENTION ! Pendant ces travaux, veiller à ne pas soulever de poussière. Porter un masque P3, des vêtements et gants de protection (EPI) adaptés à la classe de risque de la poussière aspirée, en se référant à la législation en vigueur. Avant d’eectuer ces travaux éteindre la machine et débrancher la che de la prise de courant. ■ Enlever le tuyau d’aspiration (1). ■ Agir sur les pommeaux (2) pour enlever le couvercle (3) avec le ltre primaire. ■ Extraire le ltre usé de la cage e de la bague porte ltre(4). ■ Installer le nouveau ltre. ■ E󰀨ectuer les opération de démontage dans l’ordre inverse pour monter le couvercle / ltre primaire dans la cuve d’aspiration. ■ Éliminer le ltre conformément aux lois en vigueur. En cas de besoin, contacter le service après-vente du constructeur. Remplacement du ltre absolu à l’aspiration ATTENTION ! Pendant ces travaux, veiller à ne pas soulever de poussière. Porter un masque P3, des vêtements et gants de protection (EPI) adaptés à la classe de risque de la poussière aspirée, en se référant à la législation en vigueur. ATTENTION ! Ne pas réutiliser le ltre absolu une fois qu’il a été démonté de l’aspirateur. Figure 10

2. Pommeaux de blocage du chapeau

ATTENTION ! Remonter avec prudence en prenant garde de ne pas se coincer les mains. Porter des gants de protection contre les risques mécaniques (EN 388) avec un niveau de protection CAT II. Avant d’e󰀨ectuer ces travaux arrêter l’aspirateur et débrancher la che / les bornes du câble de connexion de la prise de courant. ■ Enlever le tuyau d’aspiration (3). ■ Agir sur les deux pommeaux (2) pour démonter le chapeau (1). ■ Dévisser le pommeau (6) pour enlever la rondelle de xation (5). ■ Extraire le ltre absolu (4) et le positionner dans un sac en plastique, le fermer hermétiquement et l’éliminer conformément aux lois en vigueur. ■ Introduire un nouveau ltre absolu (4) ayant la même capacité de ltration. ■ Installer à nouveau la rondelle de xation (5) et serrer le pommeau (6). ■ Installer à nouveau le chapeau (1). ATTENTION ! Contrôler périodiquement le joint installé sur le couvercle; si le joint est déchiré, ssuré etc., il faut le remplacer.VHW200 - VHW201 - VHW210 - VHW211 08/2018

Remplacement du ltre absolu en sou󰀪age ATTENTION ! Pendant ces travaux, veiller à ne pas soulever de poussière. Porter un masque P3, des vêtements et gants de protection (EPI) adaptés à la classe de risque de la poussière aspirée, en se référant à la législation en vigueur. ATTENTION ! Ne pas réutiliser le ltre absolu une fois qu’il a été démonté de l’aspirateur. Figure 11

ATTENTION ! Remonter avec prudence en prenant garde de ne pas se coincer les mains. Porter des gants de protection contre les risques mécaniques (EN 388) avec un niveau de protection CAT II. Avant d’e󰀨ectuer ces travaux arrêter l’aspirateur et débrancher la che / les bornes du câble de connexion de la prise de courant. ■ Dévisser le pommeau (1) et enlever le couvercle (2). ■ Extraire le ltre absolu (3) et le positionner dans un sac en plastique, le fermer hermétiquement et l’éliminer conformément aux lois en vigueur. ■ Introduire un nouveau ltre absolu (3) ayant la même capacité de ltration. ■ Remonter le couvercle (2) en le bloquant à l’aide du pommeau (1). Contrôle et nettoyage du ventilateur de refroidissement du moteur An d’éviter la surchau󰀨e du moteur électrique, en particulier quand on travaille dans des zones poussiéreuses, e󰀨ectuer périodiquement le nettoyage du ventilateur de refroidissement du moteur. Contrôle des étanchéités Figure 12

1. Tuyau de raccord au sou󰀪ant

2. Tuyau d’aspiration

Contrôle des tuyauteries Contrôler le bon état et la bonne xation du tuyau de raccordement (1). En cas de déchirures, de ruptures ou d’accouplement anormal du tuyau sur les embouts de raccord, remplacer le tuyau. En cas d’aspiration de matières collantes, contrôler le long du tuyau (2), dans l’embout et sur le déecteur de la cuve car ils auront tendance à s’obstruer. Mise à la ferraille de l’aspirateur Figure 13 Un équipement marqué d’un symbole de poubelle avec roues barrée d’une croix indique que cet équipement électrique et électronique usagé ne doit pas être jeté avec les ordures ménagères non séparées. Pour éviter des e󰀨ets négatifs sur la santé humaine et l’environnement, l’équipement doit être déposé séparément aux points de collecte désignés. Les utilisateurs d’équipements ménagers électriques et électroniques doivent utiliser les systèmes de collecte municipaux. Veuillez noter que les équipements électriques et électroniques utilisés dans le commerce ne doivent pas être éliminés via des systèmes de collecte d’ordures municipaux. Nous serons heureux de vous donner des informations concernant des options d’élimination appropriées. Schémas électriques Version de base Figure 15

Coupe-circuit (si présent) Z8 39319 Z8 39319 Boîte coupe-circuit (si présente) Z8 39932 Z8 39932C411

Pièces détachées conseillées Il est recommandé d’avoir toujours à disposition les pièces détachées indiquées ci-dessous pour accélérer les travaux d’entretien. Pour e󰀨ectuer une commande, consulter le catalogue des pièces détachées du fabricant. Désignation Modèle

Recherche des pannes Inconvénient Cause Remède Réduction des performances de l’aspirateur Filtre primaire colmaté Nettoyer le ltre. Si cela ne su󰀩t pas, le remplacer. Tuyau d’aspiration bouché Contrôler le conduit d’aspiration et le nettoyer. Arrêt soudain de l’aspirateur Intervention du coupe-circuit Contrôler le réglage du coupe-circuit. Contrôler l’absorption du moteur. Vider la cuve. Si nécessaire contacter un centre d’assistance autorisé. Fuite de poussière de l’aspirateur Le ltre est déchiré Remplacer par un ltre de la même catégorie. Électricité statique sur l’aspirateur Mise à la terre absente ou mauvaise Vérier toutes les mises à la terre. En particulier, vérier le raccord à la bouche d’aspiration.C411

1) La machine est en conformité avec la direcve et les normes ci-dessous:

Direcves Communautaires CE

• Direcve Machines: 2006/42/EC
• Direcve Compabilité Electromagnéque: 2014/30/EU2) Réglementaon harmonisée appliquéeEN ISO 12100:2010EN 60335-2-69:2012EN 55014-1:20063) Responsable du dossier technique selon 2006/42/EC: Nilsk SpA4) La présente déclaraon perd toute validité: - Si la machine subit des modicaons; - Si les prescripons contenues dans ce manuel d’ulisaon et d’entreen ne sont pas respectées.
