BEDIENUNGSANLEITUNG VHW210 NILFISK

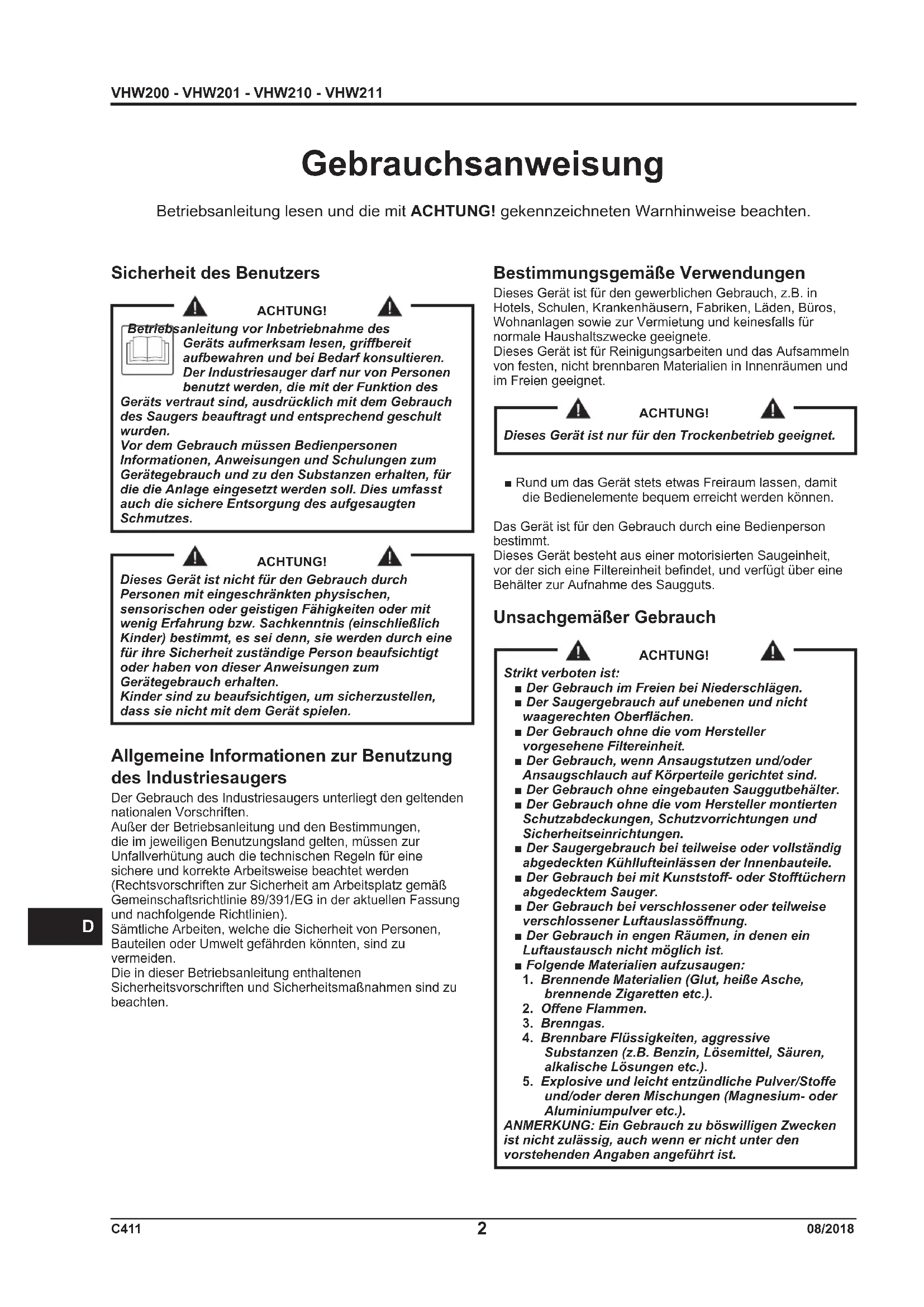

Gebrauchsanweisung Betriebsanleitung lesen und die mit ACHTUNG! gekennzeichneten Warnhinweise beachten. Sicherheit des Benutzers ACHTUNG! Betriebsanleitung vor Inbetriebnahme des Geräts aufmerksam lesen, gribereit aufbewahren und bei Bedarf konsultieren. Der Industriesauger darf nur von Personen benutzt werden, die mit der Funktion des Geräts vertraut sind, ausdrücklich mit dem Gebrauch des Saugers beauftragt und entsprechend geschult wurden. Vor dem Gebrauch müssen Bedienpersonen Informationen, Anweisungen und Schulungen zum Gerätegebrauch und zu den Substanzen erhalten, für die die Anlage eingesetzt werden soll. Dies umfasst auch die sichere Entsorgung des aufgesaugten Schmutzes. ACHTUNG! Dieses Gerät ist nicht für den Gebrauch durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit wenig Erfahrung bzw. Sachkenntnis (einschließlich Kinder) bestimmt, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder haben von dieser Anweisungen zum Gerätegebrauch erhalten. Kinder sind zu beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Allgemeine Informationen zur Benutzung des Industriesaugers Der Gebrauch des Industriesaugers unterliegt den geltenden nationalen Vorschriften. Außer der Betriebsanleitung und den Bestimmungen, die im jeweiligen Benutzungsland gelten, müssen zur Unfallverhütung auch die technischen Regeln für eine sichere und korrekte Arbeitsweise beachtet werden (Rechtsvorschriften zur Sicherheit am Arbeitsplatz gemäß Gemeinschaftsrichtlinie 89/391/EG in der aktuellen Fassung und nachfolgende Richtlinien). Sämtliche Arbeiten, welche die Sicherheit von Personen, Bauteilen oder Umwelt gefährden könnten, sind zu vermeiden. Die in dieser Betriebsanleitung enthaltenen Sicherheitsvorschriften und Sicherheitsmaßnahmen sind zu beachten. Bestimmungsgemäße Verwendungen Dieses Gerät ist für den gewerblichen Gebrauch, z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros, Wohnanlagen sowie zur Vermietung und keinesfalls für normale Haushaltszwecke geeignete. Dieses Gerät ist für Reinigungsarbeiten und das Aufsammeln von festen, nicht brennbaren Materialien in Innenräumen und im Freien geeignet. ACHTUNG! Dieses Gerät ist nur für den Trockenbetrieb geeignet. ■ Rund um das Gerät stets etwas Freiraum lassen, damit die Bedienelemente bequem erreicht werden können. Das Gerät ist für den Gebrauch durch eine Bedienperson bestimmt. Dieses Gerät besteht aus einer motorisierten Saugeinheit, vor der sich eine Filtereinheit bendet, und verfügt über eine Behälter zur Aufnahme des Saugguts. Unsachgemäßer Gebrauch ACHTUNG! Strikt verboten ist: ■ Der Gebrauch im Freien bei Niederschlägen. ■ Der Saugergebrauch auf unebenen und nicht waagerechten Oberächen. ■ Der Gebrauch ohne die vom Hersteller vorgesehene Filtereinheit. ■ Der Gebrauch, wenn Ansaugstutzen und/oder Ansaugschlauch auf Körperteile gerichtet sind. ■ Der Gebrauch ohne eingebauten Sauggutbehälter. ■ Der Gebrauch ohne die vom Hersteller montierten Schutzabdeckungen, Schutzvorrichtungen und Sicherheitseinrichtungen. ■ Der Saugergebrauch bei teilweise oder vollständig abgedeckten Kühllufteinlässen der Innenbauteile. ■ Der Gebrauch bei mit Kunststo- oder Stotüchern abgedecktem Sauger. ■ Der Gebrauch bei verschlossener oder teilweise verschlossener Luftauslassönung. ■ Der Gebrauch in engen Räumen, in denen ein Luftaustausch nicht möglich ist. ■ Folgende Materialien aufzusaugen:

1. Brennende Materialien (Glut, heiße Asche,

4. Brennbare Flüssigkeiten, aggressive

Substanzen (z.B. Benzin, Lösemittel, Säuren, alkalische Lösungen etc.).

5. Explosive und leicht entzündliche Pulver/Stoe

und/oder deren Mischungen (Magnesium- oder Aluminiumpulver etc.). ANMERKUNG: Ein Gebrauch zu böswilligen Zwecken ist nicht zulässig, auch wenn er nicht unter den vorstehenden Angaben angeführt ist.VHW200 - VHW201 - VHW210 - VHW211 08/2018

Allgemeine Hinweise ACHTUNG! Für den Notfall: ■ Filterbruch ■ Brand ■ Kurzschluss ■ Motorstopp ■ Stromschlag ■ etc. Der Industriesauger ausschalten, den Stecker abziehen und das kompetente Personal anfragen. [ HINWEIS ] Bei der ATEX-Ausführung für Flüssigkeiten den Arbeitsbereich und eventuell erlaubte Flüssigkeiten kontrollieren. ACHTUNG! Industriesauger dürfen nicht in feuchter Umgebung im Freien benutzt oder aufbewahrt werden. ACHTUNG! Diese Geräte dürfen nicht in korrosiven Umgebungen eingesetzt werden. EG-Konformitätserklärung Jeder Industriesauger wird mit einer EG- Konformitätserklärung geliefert, siehe (Abb. 14). [ HINWEIS ] Bei der Konformitätserklärung handelt es sich um eine höchst wichtiges Dokument, das mit äußerster Sorgfalt aufzubewahren ist, damit es den Kontrollbehörden auf Anfrage zur Verfügung gestellt werden kann. Ausführungen ATEX Der Hersteller verfügt über Industriesauger, die sich für einen Einsatz in möglicherweise explosiver Umgebung eignen. Diese Varianten sind in Übereinstimmung mit den gültigen Richtlinien und Vorgaben hergestellt. Zusätzliche Hinweise werden zusammen mit dem Gerät geliefert. [ HINWEIS ] ATEX-Ausführungen Sich für diese Ausführungen bitte an das Hersteller- Vertriebsnetz wenden. Siehe Bedienungsanleitung „ATEX“ für die Industriesager in der ATEX Ausführung.C411

Beschreibung des Industriesaugers Geräteteile und Schilder Abbildung 1

1. Typschild mit folgenden Angaben:

Artikelnummer, Anwendungsklasse, technische Daten (siehe Tabelle S. 6), Seriennummer, CE-Kennzeichnung, Baujahr, Netzspannung.

2. Sauganschlussleitung

3. Hauptschalter (falls vorhanden)

4. Filterkammer und Staubsammelbehälter

6. Schild mit Spannungsangabe

Gibt die im Inneren der Schalttafel vorhandene Spannung an (soweit vorhanden).

Dieser Industriesauger erzeugt einen starken Luftstrom, der von der Saugö󰀨nung (7) angesaugt wird und an der Auslassö󰀨nung (5) austritt. Industriesauger erst einschalten, wenn der Ansaugschlauch an der Ansaugö󰀨nung und das für die auszuführende Reinigung geeignete Zubehör am Schlauch angebracht wurden. Für entsprechendes Saugzubehör Zubehörkatalog oder Kundendienst des Herstellers konsultieren. Nach Anbringen von Schlauch und Zubehör überprüfen, ob sich der Motor in der korrekten Richtung dreht. Dieser Industriesauger ist mit einem internen Leitblech ausgestattet, der das ausgesaugte Material in einen zentrifugalen Wirbel zwingt und das Material im Au󰀨angbehälter niederschlägt. Der Industriesauger ist mit einem Filter ausgestattet, der dem Einsatzzweck der meisten Anwendungsfälle entspricht. Umrüstzubehör Sich für Umrüstzubehör an das Hersteller-Vertriebsnetz wenden. Die Montageanleitung für das optionale Zubehör liegt dem Umbausatz bei. ACHTUNG! Nur genehmigtes und geliefertes Originalzubehör verwenden. Zubehörteile Erhältlich sind diverse Zubehörteile. Bitte den Zubehörkatalog des Herstellers konsultieren. ACHTUNG! Nur vom Hersteller genehmigte und gelieferte Originalzubehörteile verwenden. Verpackung und Auspackung Das Verpackungsmaterial muss gemäß den geltenden Rechtsvorschriften entsorgt werden. Abbildung 2 Modell

VHW211 40 Auspacken, Handling, Gebrauch und Lagerung Auf ebener und waagerechter Fläche agieren. Die Tragfähigkeit der Standäche muss für das Saugergewicht geeignet sein. Abbildung 3 ACHTUNG! Zum Anheben des Sauggeräts

NICHT die Anschlaghaken an der Haube verwenden, sondern am Gerätefuß anheben.

Die Grie unten am Sauggerät benutzen.VHW200 - VHW201 - VHW210 - VHW211 08/2018

Inbetriebnahme - Anschluss an das Stromnetz ACHTUNG! ■ Industriesauger vor Inbetriebnahme auf oensichtliche Schäden überprüfen. ■ Vor dem Anschließen des Saugers an das Stromnetz sicherstellen, dass die auf dem Typenschild angegebene Spannung mit der Netzspannung übereinstimmt. ■ Den Stecker / die Anschlüsse des Gerätekabels an eine mit korrekter Erdung installierte Steckdose anschließen. Sicherstellen, dass das Sauggerät ausgeschaltet ist (Modelle mit Hauptschalter). ■ Netzstecker und Kabelanschlüsse müssen vor Wasserspritzern geschützt sein. ■ Überprüfen, ob der Anschluss an das Stromnetz korrekt ist. ■ Nur Industriesauger mit Netzkabeln in einwandfreiem Zustand verwenden (bei Kabelschäden besteht die Gefahr von Stromschlägen!). ■ Das Netzanschlusskabel regelmäßig auf Schäden, Risse, Anzeichen für Abnutzung oder Kabelalterung untersuchen. ACHTUNG! Während des Gerätebetriebs nicht: ■ auf das Netzkabel treten, das Kabel einquetschen oder beschädigen, am Kabel ziehen. ■ Das Kabel / die Anschlüsse des Gerätekabels vom Netz trennen. Falls vorhanden, am Stecker und nicht am Kabel ziehen. Das Stromkabel nur gegen ein Kabel desselben Typs wie das Originalkabel austauschen: FROR, dies gilt auch für eventuelle Verlängerungskabel. Das Netzkabel darf nur durch den Kundendienst des Herstellers oder ähnlich qualiziertes Personal ausgetauscht werden. ACHTUNG! Das Sauggerät Modell VHW200-210 kann ohne Netzkabel geliefert werden. Sauggerätanschluss Modell Kabel mit Netzste- cker Kabel ohne Netzste- cker Magnetothermi- scher Motor- schutzschalter VHW200

MAGNETOTHERMISCHEN MOTORSCHUTZSCHALTER Der Benutzer muss gemäß der geltenden Vorschriften einen Netzanschluss mit magnetothermischem Schutzschalter gemäß den am Motor angegebenen Kenndaten installieren. Bei Steckeranschluss muss dieser entsprechend dem am Motor angegebenen Nennstrom ausgelegt sein. Diese Arbeit muss von qualiziertem Fachpersonal ausgeführt werden. ACHTUNG! Das Sauggerät ist nur dann sicher, wenn ein magnetothermischer Motorschutzschalter dem Netzanschluss zwischengeschaltet wird, da andernfalls das Risiko eines Stromschlags und/oder Feuerausbruchs bei Überhitzung oder Kurzschluss besteht.C411

Anschlusskabel VHW 200 VHW 201 VHW210 VHW211 Art und Querschnitt 4G 2,5 mm

Isolierung 450/750V Mindestaußendurchmesser 10 - 15 mm Anschlusskabel an das Gebläse VHW 200 VHW 201 VHW210 VHW211 Art und Querschnitt 4G 2,5 mm

Kabelklemmenabmessung M25 Temperatur 70° C Die angezeigte Temperatur ist die Mindestbetriebstemperatur. Motorschutzschalter Der Motorschutzschalter muss entsprechend der auf dem Typenschild angegebenen Stromstärke ausgelegt werden. Hier die empfohlenen Bereichswerte für die Motorschutzschalter, je nach Modell: Modell Motorschutzschal- terbereich VHW200 1,1 ÷ 1,6A VHW201 VHW210 2,2 ÷ 3,2A VHW211 Verlängerungskabel Bei Verwendung eines Verlängerungskabels ist darauf zu achten, dass der Kabelquerschnitt der Stromaufnahme und der Schutzart des Industriesaugers entspricht. Mindestquerschnitt der Verlängerungskabel: Maximale Länge = 20 m Kabel = FROR VHW 200 VHW 201 VHW210 VHW211 Maximale Leistung (kW) 1 Mindestquerschnitt (mm

) 1,5 ACHTUNG! Die Steckdosen, die Stecker, die Zugentlastungen, die Verbinder und die Verlegung des Verlängerungskabels müssen dem IP-Schutzgrad des Industriesaugers entsprechen, siehe Typenschild. ACHTUNG! Die Sicherheit der Sauggeräte wird nur bei Ausstattung mit einem Motorschutzschalter gewährleistet. Andernfalls besteht das Risiko von Stromschlag und Feuerausbruch. ACHTUNG! Die Netzsteckdose des Industriesaugers muss mit einem Fehlerstrom-Schutzschalter mit Fehlerstrombegrenzung, der die Stromversorgung unterbricht, sobald der Erdungsstrom für 30 ms 30 mA übersteigt, oder einem gleichwertigen Schutzstromkreis geschützt sein. ACHTUNG! Niemals Wasser auf das Transportgerät spritzen: Gefahr für Personen und Kurzschlussgefahr der Stromversorgung. ACHTUNG! Die anwendbaren Sicherheitsbestimmungen über die Stoe, die aufgesaugt werden sollen, sind zu beachten. Aufsaugen von trockenen Substanzen [ HINWEIS ] Im Lieferumfang enthaltene Filter und Staubbeutel, sofern vorhanden, müssen korrekt eingesetzt werden. ACHTUNG! Die anwendbaren Sicherheitsbestimmungen über die Stoe, die aufgesaugt werden sollen, sind zu beachten. Wartungen und Reparaturen ACHTUNG! Vor jeglichen Reinigungs- oder Wartungsarbeiten und beim Austausch von Teilen ist der Industriesauger von der Stromquelle zu trennen: Netzstecker / Anschlüsse aus der Netzsteckdose ziehen. ■ Es dürfen nur die in dieser Betriebsanleitung beschriebenen Wartungsarbeiten ausgeführt werden. ■ Nur Originalersatzteile verwenden. ■ Keine Änderungen am Industriesauger ausführen. Die Nichtbeachtung dieser Anweisungen kann die Sicherheit der Bedienperson gefährden. Ferner verliert die mit dem Transportgerät gelieferte EG- Konformitäts-/Einbauerklärung ihre Gültigkeit.VHW200 - VHW201 - VHW210 - VHW211 08/2018

Technische Daten Parameter Maßeinheit VHW200 VHW201 Frequenz Hz 50 50 Spannung V 400 400 Leistung (EN 60335-2-69) (50 Hz) kW 0,45 0,45 Schalldruckpegel (Lpf) (EN60335-2-69) dB(A) 56 56 Schutzart IP 55(1) 55 Isolierung Klasse I(2) I Behälterkapazität L 1 6,5 Saugeinlass (Durchmesser) mm 40 40 Vibration, a

/h - L/min’ 71,5 - 1192 71,5 - 1192 Max. Luft (mit Schlauch, Länge: 3 m, Durchmesser: 50 mm)

0,133 0,184 Absolutlteräche - HEPA 14 nach MPPS (EN 1822) m

1,1 1,1 Absolutlteräche - ULPA 15 nach MPPS (EN 1822) m

1,1 1,1 (1) Durch die Verwendung von Zugentlastungen, die dieselbe IP-Klasse oder eine höhere garantieren, und vorschriftsmäßig installiert sind (2) Wenn der Erdleiter vorschriftsmäßig vom Installateur angeschlossen wird (*) Gesamtemissionswert der Vibrationen, die auf den Arm und die Hand des Bedieners einwirken. Platzbedarf Abbildung 4 Modell VHW200 VHW201

A (mm) 415 820 B (mm) 530 420 C (mm) 270 430 Gewicht (kg) 17 25 [ HINWEIS ] ■ Lagerhaltung: Temperatur: -10°C ÷ +40°C Relative Feuchtigkeit: ≤ 85% ■ Betriebsbedingungen: Max. Höhe: 800 m (bis 2000 m, mit verringerter Leistung) Temperatur: -10°C ÷ +40°C Relative Feuchtigkeit: ≤ 85%C411

Technische Daten Parameter Maßeinheit VHW210 VHW211 Frequenz Hz 50 50 Spannung V 400 400 Leistung (EN 60335-2-69) (50 Hz) kW 0,89 0,89 Schalldruckpegel (Lpf) (EN60335-2-69) dB(A) 62 59 Schutzart IP 55(1) 55 Isolierung Klasse I(2) I Behälterkapazität L 6,5 6,5 Saugeinlass (Durchmesser) mm 40 40 Vibration, a

/h - L/min’ 116 - 1933 116 - 1933 Max. Luft (mit Schlauch, Länge: 3 m, Durchmesser: 50 mm)

0,184 0,184 Absolutlteräche HEPA 14 nach MPPS (EN 1822) m

1,1 1,1 Absolutlteräche ULPA 15 nach MPPS (EN 1822) m

1,1 1,1 (1) Durch die Verwendung von Zugentlastungen, die dieselbe IP-Klasse oder eine höhere garantieren, und vorschriftsmäßig installiert sind (2) Wenn der Erdleiter vorschriftsmäßig vom Installateur angeschlossen wird (*) Gesamtemissionswert der Vibrationen, die auf den Arm und die Hand des Bedieners einwirken. Platzbedarf Abbildung 4 Modell VHW210 VHW211

A (mm) 475 820 B (mm) 640 420 C (mm) 330 430 Gewicht (kg) 23 31 [ HINWEIS ] ■ Lagerhaltung: Temperatur: -10°C ÷ +40°C Relative Feuchtigkeit: ≤ 85% ■ Betriebsbedingungen: Max. Höhe: 800 m (bis 2000 m, mit verringerter Leistung) Temperatur: -10°C ÷ +40°C Relative Feuchtigkeit: ≤ 85%VHW200 - VHW201 - VHW210 - VHW211 08/2018

Bedienteile, Anzeigen und Anschlüsse Abbildung 5

1. Drehgri󰀨e zum Aushaken der Haube

2. Behältersperrhebel

3. Anlasser-/Unterbrechungsschalter (falls vorhanden)

4. Netzkabel (falls vorhanden)

Prüfungen vor dem Einschalten Abbildung 6

Vor dem Einschalten prüfen: ■ dass der Filter vorhanden, in gutem Zustand und frei von Schäden ist; ■ ob die Verriegelungen fest angezogen sind; ■ ob der Ansaugschlauch und das Zubehör korrekt mit dem Ansaugö󰀨nung (1) verbunden sind; Nicht mit defektem Filterelement benutzen. Einschalten/Ausschalten des Industriesaugers Abbildung 7

1. Anlasserschalter (falls vorhanden)

Ausführung mit Hauptschalter und magnetothermischem Motorschutzschalter ■ Zum Einschalten Schalter (1) auf „I“ drehen. ■ Zum Ausschalten Schalter in Stellung 0 bringen. Drehrichtung des Motors der Ansaugeinheit prüfen Die Funktionsfähigkeit des Industriesaugers prüfen, indem eine Hand vor die Saugö󰀨nung gehalten wird. Stößt der Sauger Luft aus dem Saugrohr aus, ist die Drehrichtung des Motors verkehrt; Stromkabel abtrennen und zwei der drei Stromphasenkabel im Stecker oder an der Schalttafel, an die das Stromkabel angeschlossen ist, vertauschen. Notabschaltung Hauptschalter in Stellung 0 drehen. Entleeren des Staubbehälters ACHTUNG! Vor diesen Handgrien die Maschine stets ausschalten und den Stromstecker/die Anschlüsse des Netzkabels ziehen. Abbildung 8

3. Gri󰀨e zum Aushaken der Haube

4. Behältersperrhebel

■ Ansaugschlauch (2) aus dem Deckel ziehen (1). ■ Die Drehgri󰀨e (3) betätigen und Haube (1) aushaken. ■ Nach Abnehmen der Haube (1) den Hauptlter herausnehmen. ■ Die Befestigungshebel (4) des Behälters ö󰀨nen. ■ Den Behälter (5) ausleeren. ■ Den Hauptlter einsetzen, die Haube (1) wieder anbringen, dann den Schlauch (2) wieder anschließen. Am Ende der Arbeit ■ Das Sauggerät ausschalten und den Stecker / die Anschlüsse des Netzkabels aus der Steckdose herausziehen. ■ Bei fahrbaren Geräten das Anschlusskabel aufrollen. ■ Sauggutbehälter, wie in Abschnitt „Staubbehälter entleeren“ erläutert, entleeren. Den Sauger wie unter Absatz „Wartung, Reinigung und Dekontamination“ angegeben reinigen. ■ Wurden aggressive Sto󰀨e aufgesaugt, Behälter mit sauberem Wasser ausspülen. ■ Das Gerät in einem trockenen Raum außerhalb der Reichweite von unbefugtem Personal aufbewahren. Wartung, Reinigung und Dekontamination ACHTUNG! Folgenden Vorsichtsmaßnamen müssen während sämtlicher Wartungsarbeiten, inkl. Reinigen und Ersetzen des Filters, ergrien werden. ■ Zur Wartung durch die Bedienperson muss der Sauger auseinandergenommen, gereinigt und überholt werden, soweit dies durchführbar ist, ohne das Wartungspersonal und andere Personen zu gefährden. Die zu treenden Maßnahmen umfassen die Dekontamination vor der Demontage, Maßnahmen für die gelterte Lüftung der Abluft des Raums, in dem das Gerät demontiert wird, die Reinigung des Eingrisbereichs und eine geeignete Personenschutzausrüstung. Die nicht staubdichten Fächer sind mit geeignetem Werkzeug (Schraubendreher, -schlüssel etc.) zu önen und sorgfältig zu reinigen. ■ Mindestens einmal jährlich muss eine technische Überprüfung durchgeführt werden: zum Beispiel des Filters auf Beschädigung, der Dichtheit des Gerätes und der korrekten Funktion der Kontrolleinrichtung. Diese Überprüfung darf nur vom Hersteller oder einer entsprechend ausgebildeten Person durchgeführt werden.C411

Primärlter ausbauen und ersetzen ACHTUNG! Beim Aufsaugen gefährlicher Stoe werden die Filter des Industriesaugers kontaminiert, daher ist Folgendes zu beachten: ■ Besonders vorsichtig vorgehen, damit aufgesaugte Stäube und/oder Materialien nicht aufgewirbelt werden. ■ Der ausgebaute und/oder ausgetauschte Filter ist in einen undurchlässigen Plastikbeutel zu legen. ■ Plastikbeutel hermetisch verschließen. ■ Der kontaminierte Filter ist gemäß den gültigen Bestimmungen zu entsorgen. ACHTUNG! Beim Auswechseln des Filters nicht leichtsinnig vorgehen. Der Filter ist durch einen neuen auszutauschen, der über die gleichen Eigenschaften in Bezug auf Filterleistung und Filteräche verfügt. Andernfalls wird die korrekte Funktionsweise des Saugers beeinträchtigt. Auswechseln des Primärlters Abbildung 9

2. Entriegelungsgri󰀨e

ACHTUNG! Während dieser Arbeitsvorgänge keinen Staub aufwirbeln. Eine P3-Gesichtsmaske und andere Schutzkleidung sowie Schutzhandschuhe (PSA) tragen, die der Gefahrenstufe des gesammelten Staubs entsprechen. Man beziehe sich diesbezüglich auf die geltenden gesetzlichen Vorschriften. Vor diesen Handgrien die Maschine stets ausschalten und den Stromstecker ziehen. ■ Ansaugschlauch (1) herausziehen. ■ Die Drehgri󰀨e (2) betätigen, um den Deckel (3) mit dem Hauptlter abzunehmen. ■ Den alten Filter aus dem Käg und dem Filterhalterring (4) herausnehmen. ■ Den neuen Filter einbauen. ■ Deckel/Primärlter in umgekehrter Reihenfolge in den Ansaugbehälter einbauen. ■ Den ausgebauten Filter gemäß den geltenden Rechtsvorschriften entsorgen. Im Bedarfsfall den Hersteller-Kundendienst kontaktieren. Absolutlter auf der Saugseite austauschen ACHTUNG! Während dieser Arbeitsvorgänge keinen Staub aufwirbeln. Eine P3-Gesichtsmaske und andere Schutzkleidung sowie Schutzhandschuhe (PSA) tragen, die der Gefahrenstufe des gesammelten Staubs entsprechen. Man beziehe sich diesbezüglich auf die geltenden gesetzlichen Vorschriften. ACHTUNG! Absolutlter nach dem Ausbau aus dem Industriesauger nicht wiederverwenden! Abbildung 10

2. Drehgri󰀨e zum Befestigen der Haube

ACHTUNG! Beim Wiedereinbau Vorsicht walten lassen und darauf achten, die Hände nicht einzuquetschen. Schutzhandschuhe gegen mechanische Risiken (EN

388) mit Schutzklasse CAT II verwenden.

Vor diesen Handgri󰀨en das Gerät stets ausschalten und den Stromstecker / die Anschlüsse des Netzkabels aus der Steckdose ziehen. ■ Ansaugschlauch (3) herausziehen. ■ Beide Drehgri󰀨e (2) betätigen, um die Haube (1) abzunehmen. ■ Den Drehgri󰀨 (6) lösen und die Dichtscheibe (5) entfernen. ■ Den Absolutlter (4) herausziehen und in einen Plastikbeutel legen, diesen hermetisch verschließen und den Filter gemäß den geltenden Rechtsvorschriften entsorgen. ■ Einen neuen Absolutlter (4) mit gleichen Merkmalen einsetzen. ■ Die Dichtscheibe (5) wieder einlegen und den Drehgri󰀨 (6) festziehen. ■ Die Haube (1) wieder einbauen. ACHTUNG! In regelmäßigen Zeitabständen die Dichtungen des Deckels auf Risse und Beschädigung prüfen; ggf. auswechseln.VHW200 - VHW201 - VHW210 - VHW211 08/2018

Absolutlter auf der Druckseite austauschen ACHTUNG! Während dieser Arbeitsvorgänge keinen Staub aufwirbeln. Eine P3-Gesichtsmaske und andere Schutzkleidung sowie Schutzhandschuhe (PSA) tragen, die der Gefahrenstufe des gesammelten Staubs entsprechen. Man beziehe sich diesbezüglich auf die geltenden gesetzlichen Vorschriften. ACHTUNG! Absolutlter nach dem Ausbau aus dem Industriesauger nicht wiederverwenden! Abbildung 11

ACHTUNG! Beim Wiedereinbau Vorsicht walten lassen und darauf achten, die Hände nicht einzuquetschen. Schutzhandschuhe gegen mechanische Risiken (EN

388) mit Schutzklasse CAT II verwenden.

Vor diesen Handgri󰀨en das Gerät stets ausschalten und den Stromstecker / die Anschlüsse des Netzkabels aus der Steckdose ziehen. ■ Den Drehgri󰀨 (1) lösen und die Haube (2) abnehmen. ■ Den Absolutlter (3) herausziehen und in einen Plastikbeutel legen, diesen hermetisch verschließen und den Filter gemäß den geltenden Rechtsvorschriften entsorgen. ■ Einen neuen Absolutlter (3) mit gleichen Merkmalen einsetzen. ■ Den Deckel (2) wieder einbauen und mit dem Drehknopf (1) blockieren. Prüfung und Reinigung des Kühlluftgebläses des Motors Um eine Überhitzung des Elektromotors zu vermeiden, ist der Kühllüfter des Motors, insbesondere wenn in staubiger Umgebung gesaugt wird, regelmäßig zu reinigen. Prüfung der Dichtungen Abbildung 12

1. Verbindungsleitung zum Gebläse

Schläuche auf Unversehrtheit prüfen Die Unversehrtheit und die korrekte Befestigung des Schlauchs (1) prüfen. Bei Beschädigungen, Brüchen oder falschem Anschluss des Schlauchs an die Anschlussstutzen ist der Schlauch auszutauschen. Werden klebrige Materialien aufgesaugt, ist zu überprüfen, ob am Schlauch (2), im Stutzen und auf dem Leitblech im Behälter möglicherweise verstopfte Stellen vorhanden sind. Entsorgung des Industriesaugers Abbildung 13 Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass gebrauchte elektrische und elektronische Altgeräte, die mit dieser Kennzeichnung markiert sind, nicht zusammen mit dem unsortierten Hausmüll entsorgt werden dürfen. Um negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, müssen solche Geräte an den dafür vorgesehenen Sammelstellen getrennt abgegeben werden. Benutzer von elektrischen und elektronischen Haushaltsgeräten müssen die kommunalen Sammelsysteme verwenden. Bitte beachten Sie, dass kommerziell genutzte elektrische und elektronische Altgeräte, nicht über die kommunalen Sammelsystemen entsorgt werden dürfen. Wir informieren Sie gerne über geeignete Entsorgungsmöglichkeiten. Stromlaufpläne Basismodell Abbildung 15

3. Motorschutzschalter

Motorschutzschalter (wenn vorhanden) Z8 39319 Z8 39319 Motorschutzschal- tergehäuse (wenn vorhanden) Z8 39932 Z8 39932C411

Empfohlene Ersatzteile Es wird empfohlen, die Ersatzteile der nachstehenden Liste stets auf Lager zu haben, damit etwaige Wartungsarbeiten schneller durchgeführt werden können. Zur Bestellung siehe Ersatzteilkatalog des Herstellers. Bezeichnung Modell

VHW200 VHW201 VHW210 VHW211

Filtersatz 4083300414 4083300412 Dichtung Filterhalterring 4081500254 4081500252 Filterschelle Z8 18076 Z8 18077 Absolutlter Saugseite Z8 17262 Absolutlter Druckseite

Fehlersuche Störung Ursache Abhilfe Leistungsabfall des Sauggeräts Primärlter verstopft Filter reinigen. Reicht das nicht aus, Filter austauschen. Saugschlauch verstopft Saugleitung prüfen und reinigen. Plötzliches Ausschalten des Sauggeräts Der Motorschutzschalter greift ein Einstellung des Schutzschalters überprüfen. Stromaufnahme des Motors prüfen. Behälter entleeren. Wenden Sie sich, sofern erforderlich, an eine Vertragswerkstatt. Der Industriesauger verliert Staub Filter beschädigt Den Filter durch einen neuen der gleichen Kategorie austauschen. Elektrostatische Ladungen am Sauger. Fehlende oder unzureichende Erdung Alle Erdungsstellen prüfen. Insbesondere den Anschluss am Ansaugö󰀨nung.C411

1) Die Maschine ist in Übereinsmmung mit der Richtlinie und unten aufgeführten Normen:

EGW Richtlinien• Maschinen-Richtlinie: 2006/42/EC • Richtlinie über elektromagnesche Verträglichkeit: 2014/30/EU2) Angewandte harmonisierte RegulierungEN ISO 12100:2010EN 60335-2-69:2012EN 55014-1:20063) Verantwortlich für das technische Dossier nach 2006/42/EC: Nilsk SpA4) Diese Erklärung verliert ihre Gälgkeit: - Sobald Änderungen an der Maschine vorgenommen werden; - Sobald die im Handbuch für Gebrauch und Wartung enthaltenen Vorschrien nicht berücksichgt werden.
