MANUAL DE USUARIO VHW210 NILFISK

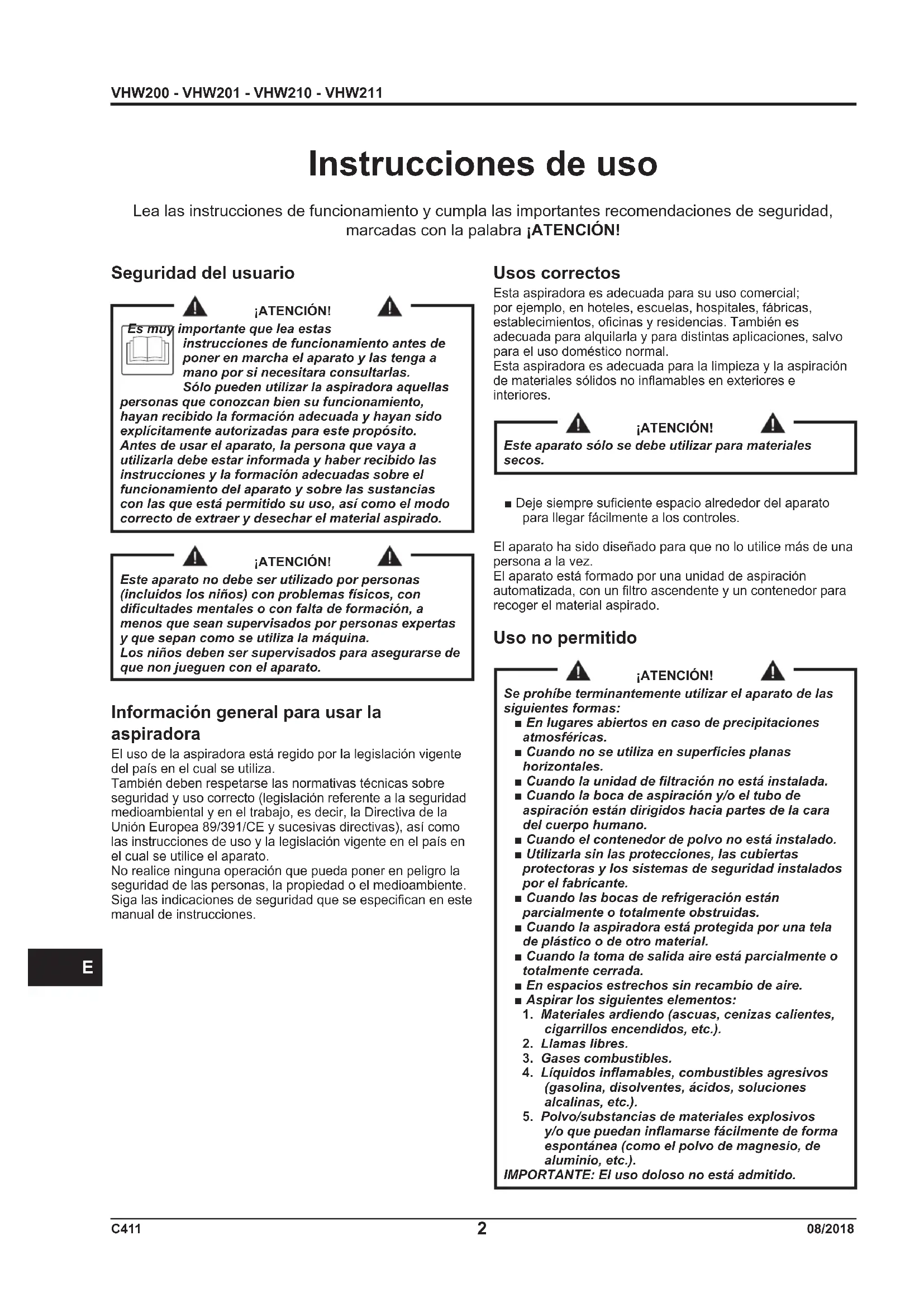

Instrucciones de uso Lea las instrucciones de funcionamiento y cumpla las importantes recomendaciones de seguridad, marcadas con la palabra ¡ATENCIÓN! Seguridad del usuario ¡ATENCIÓN! Es muy importante que lea estas instrucciones de funcionamiento antes de poner en marcha el aparato y las tenga a mano por si necesitara consultarlas. Sólo pueden utilizar la aspiradora aquellas personas que conozcan bien su funcionamiento, hayan recibido la formación adecuada y hayan sido explícitamente autorizadas para este propósito. Antes de usar el aparato, la persona que vaya a utilizarla debe estar informada y haber recibido las instrucciones y la formación adecuadas sobre el funcionamiento del aparato y sobre las sustancias con las que está permitido su uso, así como el modo correcto de extraer y desechar el material aspirado. ¡ATENCIÓN! Este aparato no debe ser utilizado por personas (incluidos los niños) con problemas físicos, con dicultades mentales o con falta de formación, a menos que sean supervisados por personas expertas y que sepan como se utiliza la máquina. Los niños deben ser supervisados para asegurarse de que non jueguen con el aparato. Información general para usar la aspiradora El uso de la aspiradora está regido por la legislación vigente del país en el cual se utiliza. También deben respetarse las normativas técnicas sobre seguridad y uso correcto (legislación referente a la seguridad medioambiental y en el trabajo, es decir, la Directiva de la Unión Europea 89/391/CE y sucesivas directivas), así como las instrucciones de uso y la legislación vigente en el país en el cual se utilice el aparato. No realice ninguna operación que pueda poner en peligro la seguridad de las personas, la propiedad o el medioambiente. Siga las indicaciones de seguridad que se especican en este manual de instrucciones. Usos correctos Esta aspiradora es adecuada para su uso comercial; por ejemplo, en hoteles, escuelas, hospitales, fábricas, establecimientos, ocinas y residencias. También es adecuada para alquilarla y para distintas aplicaciones, salvo para el uso doméstico normal. Esta aspiradora es adecuada para la limpieza y la aspiración de materiales sólidos no inamables en exteriores e interiores. ¡ATENCIÓN! Este aparato sólo se debe utilizar para materiales secos. ■ Deje siempre suciente espacio alrededor del aparato para llegar fácilmente a los controles. El aparato ha sido diseñado para que no lo utilice más de una persona a la vez. El aparato está formado por una unidad de aspiración automatizada, con un ltro ascendente y un contenedor para recoger el material aspirado. Uso no permitido ¡ATENCIÓN! Se prohíbe terminantemente utilizar el aparato de las siguientes formas: ■ En lugares abiertos en caso de precipitaciones atmosféricas. ■ Cuando no se utiliza en supercies planas horizontales. ■ Cuando la unidad de ltración no está instalada. ■ Cuando la boca de aspiración y/o el tubo de aspiración están dirigidos hacia partes de la cara del cuerpo humano. ■ Cuando el contenedor de polvo no está instalado. ■ Utilizarla sin las protecciones, las cubiertas protectoras y los sistemas de seguridad instalados por el fabricante. ■ Cuando las bocas de refrigeración están parcialmente o totalmente obstruidas. ■ Cuando la aspiradora está protegida por una tela de plástico o de otro material. ■ Cuando la toma de salida aire está parcialmente o totalmente cerrada. ■ En espacios estrechos sin recambio de aire. ■ Aspirar los siguientes elementos:

4. Líquidos inamables, combustibles agresivos

(gasolina, disolventes, ácidos, soluciones alcalinas, etc.).

5. Polvo/substancias de materiales explosivos

y/o que puedan inamarse fácilmente de forma espontánea (como el polvo de magnesio, de aluminio, etc.). IMPORTANTE: El uso doloso no está admitido.VHW200 - VHW201 - VHW210 - VHW211 08/2018

Recomendaciones generales ¡ATENCIÓN! En caso de emergencia: ■ rotura del ltro ■ incendio ■ cortocircuito ■ bloqueo del motor ■ descarga eléctrica ■ etc. Apague la aspiradora, desenchúfela y póngase en contacto con el personal de asistencia cualicado. [ AVISO ] Compruebe el lugar de trabajo y las sustancias toleradas por la variante ATEX de la aspiradora. ¡ATENCIÓN! No utilice ni guarde las aspiradoras en el exterior en lugares húmedos. ¡ATENCIÓN! Estos aparatos no se pueden usar en ambientes corrosivos. Declaración CE de conformidad Todas las aspiradoras vienen con una Declaración CE de conformidad (g. 14). [ AVISO ] La Declaración de conformidad es un documento importante que debería guardar a buen recaudo para mostrarlo a las autoridades si éstas se lo solicitan. Variantes ATEX El fabricante produce aspiradoras que se pueden utilizar en atmósferas potencialmente explosivas. Estas variantes se fabrican de acuerdo con las directivas y estándares vigentes. Las instrucciones adicionales se incluyen en el aparato. [ AVISO ] Variantes ATEX Si desea información sobre estas versiones, consulte la red de ventas del fabricante. Para los aparatos industriales ATEX véase las instrucciones para el uso “ATEX”.C411

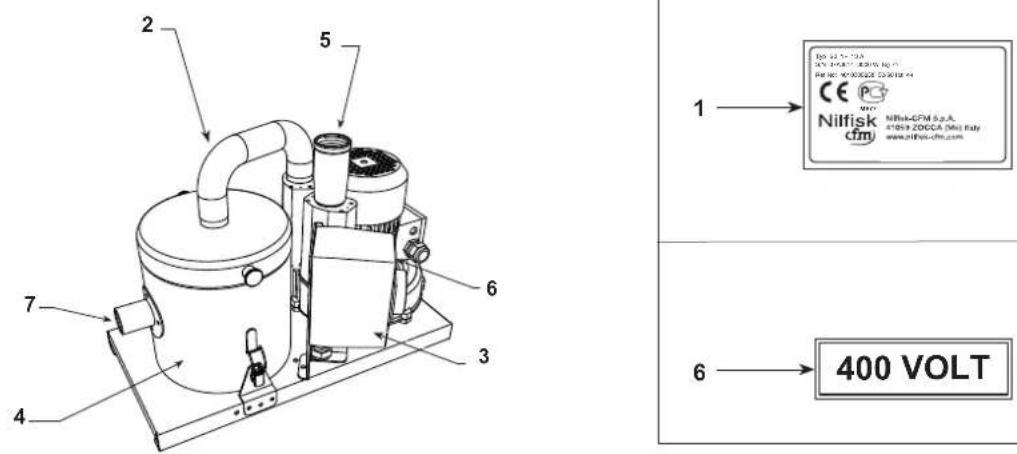

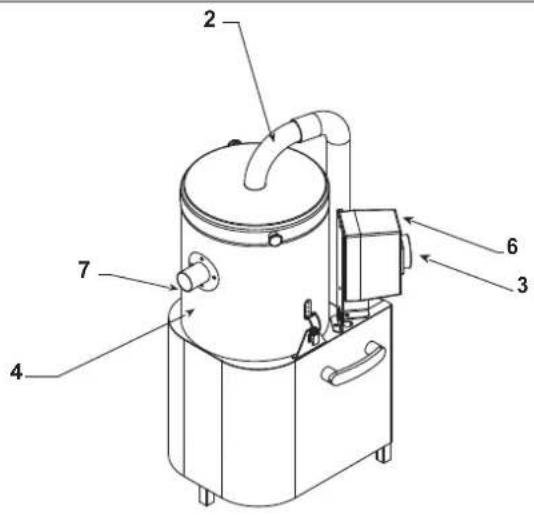

Descripción de la aspiradora Piezas y etiquetas de la aspiradora Figura 1

1. Placa identicativa, que incluye:

Código de modelo, clase, especicaciones técnicas (consulte la tabla en la página 6), N° de serie, marcación CE, año de fabricación, voltaje de red nominal.

2. Tubo de unión de aspiración

3. Interruptor principal (si está presente)

4. Cámara de ltración y contenedor de polvo

6. Placa del panel de alimentación

Muestra que el panel se alimenta con el voltaje indicado en la placa informativa (si está presente).

Esta aspiradora crea una potente corriente de aire que entra a través de la toma de admisión (7) y sale por la toma de salida (5). Antes de poner en marcha la aspiradora, ensamble el tubo de aspiración en la toma de admisión y, si necesario, añada la herramienta que necesite en el extremo. Consulte el catálogo de accesorios del fabricante o póngase en contacto con el Centro de Servicio. Asegúrese de que el motor funciona correctamente después de ensamblar el tubo y las herramientas. Esta aspiradora está equipada con un deector interno que atrae las sustancias aspiradas en un movimiento circular centrífugo que las deposita en el contenedor. La aspiradora posee un ltro que se puede utilizar para la mayoría de aplicaciones. Kits opcionales Si desea obtener más información sobre los kits opcionales, póngase en contacto con la red de ventas del fabricante. En los kits de adaptación se incluyen las instrucciones de instalación de los kits opcionales. ¡ATENCIÓN! Utilice solamente piezas de repuesto originales proporcionadas y autorizadas por el fabricante. Accesorios Hay distintos accesorios disponibles. Si desea más información, consulte el catálogo de accesorios del fabricante. ¡ATENCIÓN! Utilice solamente accesorios originales proporcionados y autorizados por el fabricante. Embalaje y desembalaje Elimine los materiales de embalaje de conformidad con la normativa vigente. Figura 2 Modelo

VHW211 40 Desembalaje, desplazamiento, uso y almacenamiento Trabaje en supercies planas y horizontales. La capacidad de carga de la supercie en la que se coloque la aspiradora debe ser capaz de soportar su peso. Figura 3 ¡ATENCIÓN! Para levantar la aspiradora

No use los ganchos de jación, levante desde la base.

Empezar a utilizarla: conexión a la fuente de alimentación ¡ATENCIÓN! ■ Antes de empezar a trabajar, asegúrese de que no hay signos de daños evidentes en la aspiradora. ■ Antes de conectar la aspiradora a la red eléctrica, asegúrese de que la tensión límite indicada en la placa de datos se corresponde con la de la red eléctrica. ■ Conecte los terminales/enchufe del cable de la aspiradora en una toma con contacto/conexión de tierra correctamente instalada. Asegúrese de que la aspiradora esté apagada (modelos equipados con interruptor principal). ■ Los enchufes y conectores de los cables de conexión deben estar protegidos contra las salpicaduras de agua. ■ Controle la correcta conexión a la red eléctrica. ■ Utilice la aspiradora sólo cuando los cables de conexión a la red eléctrica estén en perfecto estado (unos cables dañados podrían ser causa de descargas eléctricas). ■ Compruebe periódicamente que el cable eléctrico no muestre signos de excesivo daño, desgaste, rajas o envejecimiento. ¡ATENCIÓN! Cuando el aparato esté funcionado, no: ■ Aplaste, dañe, pise ni tire del cable que conecta el aparato al suministro eléctrico. ■ Desconecte los terminales/enchufe del cable de la aspiradora de la red eléctrica. No tire del cable cuando quite el enchufe, si está equipado. Si tiene que sustituir el cable, utilice otro del mismo tipo que el original: FROR, se aplica la misma norma si se usa un cable de extensión. El cable debe ser sustituido por el personal del Centro de Servicio del fabricante o personal cualicado equivalente. ¡ATENCIÓN! La aspiradora VHW200-210 puede no estar equipada de cable de alimentación. Conexión del aspirador Modelo Cable con enchufe Cable sin enchufe Protección del disyuntor VHW200

p p VHW211T ¡ATENCIÓN!

MODELOS SUMINISTRADOS SIN CABLE DE

ALIMENTACIÓN Y PROTECCIÓN DEL DISYUNTOR El usuario debe proporcionar una conexión a la red eléctrica, de acuerdo con la ley vigente, incluyendo una protección del disyuntor apropiada para cumplir con la placa de datos del motor. Si la conexión necesita una toma, ésta debe ser adecuadamente dimensionada de acuerdo con el valor de corriente nominal indicada en la placa de datos de la aspiradora. Este procedimiento debe ser realizado por personal cualicado ¡ATENCIÓN! El aspirador es seguro sólo si hay un disyuntor de protección interpuesto en la conexión de la alimentación, de lo contrario hay un riesgo de descarga eléctrica y/o incendio en caso de sobrecalentamiento o cortocircuito.C411

Cable de alimentación VHW 200 VHW 201 VHW210 VHW211 Tipo e sección 4G - 2,5mm

Aislamiento 450/750V Diámetro externo mínimo 10 - 15mm Cables de conexión del ventilador VHW 200 VHW 201 VHW210 VHW211 Tipo e sección 4G - 2,5mm

Dimensión del sujeta cables M25 Temperatura 70° C La temperatura indicada es la temperatura de funcionamiento mínima. Disyuntor El disyuntor debe ser elegido de acuerdo con el valor de la corriente indicado en la placa del aspirador. A continuación hay una lista de los rangos sugeridos para los disyuntores según los modelos: Modelo Rango disyuntores VHW200 1,1 ÷ 1,6A VHW201 VHW210 2,2 ÷ 3,2A VHW211 Cables de extensión En caso de que utilice un cable de extensión, asegúrese de que sea adecuado para la alimentación y el grado de protección de la aspiradora. Sección mínima de cables de extensión: Longitud máxima = 20 m Cable = FROR VHW 200 VHW 201 VHW210 VHW211 Potencia máxima (kW) 1 Sección mínima (mm

) 1,5 ¡ATENCIÓN! Las tomas de corriente, los enchufes, los sujeta- cables, los conectores e instalación del cable de extensión deben mantener el grado de protección IP de la aspiradora, como se indica en la placa identicativa. ¡ATENCIÓN! El aspirador es seguro sólo si está equipado de un disyuntor de protección. De lo contrario hay un riesgo de descarga eléctrica e incendio. ¡ATENCIÓN! La toma de corriente a la que se conecte la aspiradora debe estar protegida por un interruptor diferencial del circuito con limitación para sobretensión, que interrumpa el suministro eléctrico si la corriente que va a tierra excede de 30 mA para 30 milisegundos, o por un circuito de protección equivalente. ¡ATENCIÓN! No rocíe la aspiradora con agua, si lo hace, será un peligro para las personas y podría producirse un cortocircuito en la corriente eléctrica. ¡ATENCIÓN! Respete la normativa de seguridad que rije los materiales para los que se utiliza la aspiradora. Uso con sustancias secas [ AVISO ] Los ltros y la bolsa, si procede, que se proporcionan con la aspiradora deben estar correctamente instalados. ¡ATENCIÓN! Respete la normativa de seguridad que rije los materiales para los que se utiliza la aspiradora. Mantenimiento y reparaciones ¡ATENCIÓN! Desconecte la aspiradora de la fuente de alimentación antes de limpiarla, realizar tareas de mantenimiento o sustituir piezas; es preciso desconectar los terminales/enchufe del cable de la aspiradora. ■ Realice sólo las operaciones de mantenimiento descritas en este manual. ■ Utilice sólo piezas de repuesto originales. ■ No modique la aspiradora en modo alguno. El incumplimiento de estas instrucciones podría poner en peligro su seguridad. Además, dejaría inmediatamente sin efecto la declaración de conformidad/incorporación CE emitida con el aparato.VHW200 - VHW201 - VHW210 - VHW211 08/2018

Información técnica Parámetro Unidades VHW200 VHW201 Frecuencia Hz 50 50 Tensión V 400 400 Nivel de potencia (EN 60335-2-69) (50 Hz) kW 0,45 0,45 Nivel de ruido (Lpf) (EN60335-2-69) dB(A) 56 56 Protección IP 55(1) 55 Aislamiento Clase I(2) I Capacidad contenedor L 1 6,5 Toma de admisión (diámetro) mm 40 40 Vibración, a

≤2,5 ≤2,5 Aspiración máx. hPa - mbar 148-148 148-148 Velocidad máx. de ujo de aire (sin tubo y reducciones)

/h - L/min’ 71,5 - 1192 71,5 - 1192 Velocidad máx. de ujo de aire (con tubo, longitud: 3 m, diámetro: 50 mm)

0,133 0,184 Supercie del ltro absoluto - HEPA 14 según el método MPPS (EN 1822) m

1,1 1,1 Supercie del ltro absoluto - ULPA 15 según el método MPPS (EN 1822) m

1,1 1,1 (1) Usando los sujeta cables que tengan la misma protección IP o superior, correctamente instalados. (2) Si el cable de tierra fue correctamente instalado por el instalador. (*) Valor total de vibraciones emitidas al brazo y a la mano del operador Dimensiones Figura 4 Modelo VHW200 VHW201

A (mm) 415 820 B (mm) 530 420 C (mm) 270 430 Peso (kg) 17 25 [ AVISO ] ■ Condiciones de almacenamiento: Temperatura: -10°C ÷ +40°C Humedad relativa: ≤ 85% ■ Condiciones de funcionamiento: Altitud máxima: 800 m (Hasta 2.000 m con rendimiento reducido) Temperatura: -10°C ÷ +40°C Humedad relativa: ≤ 85%C411

Información técnica Parámetro Unidades VHW210 VHW211 Frecuencia Hz 50 50 Tensión V 400 400 Nivel de potencia (EN 60335-2-69) (50 Hz) kW 0,89 0,89 Nivel de ruido (Lpf) (EN60335-2-69) dB(A) 62 59 Protección IP 55(1) 55 Aislamiento Clase I(2) I Capacidad contenedor L 6,5 6,5 Toma de admisión (diámetro) mm 40 40 Vibración, a

≤2,5 ≤2,5 Aspiración máx. hPa - mbar 210 - 210 210 - 210 Velocidad máx. de ujo de aire (sin tubo y reducciones)

/h - L/min’ 116 - 1933 116 - 1933 Velocidad máx. de ujo de aire (con tubo, longitud: 3 m, diámetro: 50 mm)

0,184 0,184 Supercie del ltro absoluto HEPA 14 según el método MPPS (EN 1822) m

1,1 1,1 Supercie del ltro absoluto ULPA 15 según el método MPPS (EN 1822) m

1,1 1,1 (1) Usando los sujeta cables que tengan la misma protección IP o superior, correctamente instalados. (2) Si el cable de tierra fue correctamente instalado por el instalador. (*) Valor total de vibraciones emitidas al brazo y a la mano del operador Dimensiones Figura 4 Modelo VHW210 VHW211

A (mm) 475 820 B (mm) 640 420 C (mm) 330 430 Peso (kg) 23 31 [ AVISO ] ■ Condiciones de almacenamiento: Temperatura: -10°C ÷ +40°C Humedad relativa: ≤ 85% ■ Condiciones de funcionamiento: Altitud máxima: 800 m (Hasta 2.000 m con rendimiento reducido) Temperatura: -10°C ÷ +40°C Humedad relativa: ≤ 85%VHW200 - VHW201 - VHW210 - VHW211 08/2018

Controles, indicadores y conexiones Figura 5

1. Tiradores de desenganche de la tapa

2. Palancas de bloqueo del contenedor

3. Interruptor de arranque/parada (si está presente)

4. Cable de alimentación eléctrica (si está presente)

Comprobaciones antes de empezar Figura 6

Antes de poner en marcha el aparato, compruebe que: ■ El ltro está instalado, está en buenas condiciones y no está dañado. ■ Todos los pestillos estén bien cerrados; ■ El tubo de aspiración y las herramientas se hayan acoplado correctamente a la toma de admisión (1); No utilice el aparato si el ltro es defectuoso. Aspirar/detener la aspiradora Figura 7

1. Interruptor de arranque (si está presente)

Versión con interruptor principal y protección del disyuntor ■ Coloque el interruptor (1) en posición “I” para poner en marcha la aspiradora. ■ Coloque el interruptor en posición “0” para apagar la aspiradora. Comprobación de la dirección de rotación del motor de la unidad de aspiración Compruebe el funcionamiento de la aspiradora colocando una mano en la toma de admisión. Si la aspiradora sopla aire fuera del tubo de aspiración, la dirección de rotación del motor es incorrecta; desconecta la máquina de la red eléctrica e invierta dos de los tres cables de fase dentro del enchufe o dentro del panel eléctrico al que se conecta el cable de alimentación. Parada de emergencia Coloque el interruptor principal en posición “0”. Vaciado del contenedor ¡ATENCIÓN! Antes de realizar estas operaciones, apague la aspiradora y quite los terminales/enchufe del cable de la toma de corriente. Figura 8

2. Tubo de aspiración

3. Tiradores de desenganche de la tapa

4. Palancas de bloqueo del contenedor

■ Quite el tubo de aspiración (2) de la tapa (1). ■ Suelte la tapa (1) con los tiradores (3). ■ Tras haber quitado la tapa (1), quite el ltro principal. ■ Abra la palancas de bloqueo del contenedor (4). ■ Vacíe el contenedor (5). ■ Instale el ltro principal, instale la tapa (1) y conecte el tubo (2). Al nal de la sesión de limpieza ■ Apague la aspiradora y desconecte los terminales/ enchufe del cable de la toma de corriente. ■ Para las máquinas móviles, enrolle el cable de conexión. ■ Vacíe el contenedor como se indica en el apartado “Vaciado del contenedor”. Limpie la aspiradora como se detalla en el apartado “Mantenimiento, limpieza y descontaminación”. ■ Si ha aspirado sustancias agresivas, lave el contenedor con agua limpia. ■ Guarde la aspiradora en un lugar seco, fuera del alcance de personal no autorizado. Mantenimiento, limpieza y descontaminación ¡ATENCIÓN! Las precauciones que se describen a continuación deben respetarse durante las operaciones de mantenimiento, incluidas la limpieza o sustitución del ltro. ■ Para que el usuario pueda realizar las operaciones de mantenimiento, la aspiradora deberá estar desmontada, limpia y revisada, en la medida de lo razonable, sin que represente un peligro para el personal de mantenimiento ni para otras personas. Para cumplir las precauciones correctas deberá descontaminar el aparato antes del desmontaje, ventilar el aire de escape mediante ltros y de forma apropiada de la habitación en la que se haya desmontado y limpiar la zona de mantenimiento para proteger al personal. Los compartimentos que no sean herméticos deben ser abiertos con las herramientas adecuadas (destornilladores, llaves inglesas, etc.) y limpiados en profundidad. ■ Realice una inspección técnica al menos una vez al año, por ejemplo: verique los ltros y compruebe que las características herméticas de la aspiradora no hayan sufrido ningún daño. Asegúrese de que el panel de control eléctrico funciona correctamente. La inspección deberá llevarla a cabo el fabricante o personal cualicado.C411

Desmontaje y sustitución del ltro primario ¡ATENCIÓN! Cuando se utilice la aspiradora para limpiar sustancias peligrosas, los ltros se contaminarán. Por tanto: ■ Trabaje cuidadosamente e intente no derramar el polvo y/o material aspirado. ■ Coloque el ltro desmontado y/o sustituido en una bolsa de plástico sellada. ■ Ciérrelo herméticamente. ■ Deseche el ltro según la legislación vigente. ¡ATENCIÓN! La sustitución del ltro es un asunto muy importante. El ltro debe ser sustituido por otro con idénticas características de supercie de ltración. De no ser así, la aspiradora no funcionaría correctamente. Sustitución del ltro primario Figura 9

1. Tubo de aspiración

¡ATENCIÓN! Intente no levantar polvo cuando efectúe esta operación. Utilice una máscara de protección con ltro P3 e indumentaria protectora, además de guantes protectores apropiados para el tipo de polvo peligroso que se haya recogido, según la legislación vigente. Antes de realizar estas operaciones, apague la aspiradora y quite el enchufe de la toma de corriente. ■ Extraiga el tubo de aspiración (1). ■ Utilice los tiradores (2) para quitar la tapa (3) junto con el ltro primario. ■ Quite el viejo ltro de la jaula y del anillo (4). ■ Instale los nuevos ltros. ■ Instale la tapa y el ltro primario en el orden inverso a su extracción. ■ Deseche el ltro usado según la legislación vigente. Si necesario póngase en contacto con el Centro de Servicios del fabricante. Sustitución del ltro absoluto de aspiración ¡ATENCIÓN! Intente no levantar polvo cuando efectúe esta operación. Utilice una máscara de protección con ltro P3 e indumentaria protectora, además de guantes protectores apropiados para el tipo de polvo peligroso que se haya recogido, según la legislación vigente. ¡ATENCIÓN! No vuelva a utilizar el ltro absoluto después de haberlo quitado de la aspiradora. Figura 10

3. Tubo de aspiración

5. Arandela de junta

¡ATENCIÓN! Vuelva a armar todo con cuidado para evitar atraparse las manos entre la unidad de aspiración y el contenedor. Utilice guantes que le protejan de los riesgos mecánicos (EN 388) con un nivel de protección CAT. II. Antes de realizar estas operaciones, apague la aspiradora y quite los terminales/enchufe del cable de la toma de corriente. ■ Extraiga el tubo de aspiración (3). ■ Utilice ambos tiradores (2) para quitar la tapa (1). ■ Desenrosque el tirador (6) y quite la arandela de junta (5). ■ Quite el ltro absoluto (4) y póngalo en una bolsa de plástico, cierre la bolsa de plástico herméticamente y deseche el ltro según la legislación vigente. ■ Introduzca un nuevo ltro absoluto (4) con las mismas características de ltración del ltro quitado. ■ Vuelva a instalar la arandela de junta (5) y enrosque el tirador (6). ■ Vuelva a instalar la tapa (1). ¡ATENCIÓN! Controle periódicamente la junta de la tapa. Se debe sustituir la junta cuando esté rota, presente cortes, etc.VHW200 - VHW201 - VHW210 - VHW211 08/2018

Sustitución del ltro absoluto de extracción ¡ATENCIÓN! Intente no levantar polvo cuando efectúe esta operación. Utilice una máscara de protección con ltro P3 e indumentaria protectora, además de guantes protectores apropiados para el tipo de polvo peligroso que se haya recogido, según la legislación vigente. ¡ATENCIÓN! No vuelva a utilizar el ltro absoluto después de haberlo quitado de la aspiradora. Figura 11

¡ATENCIÓN! Vuelva a armar todo con cuidado para evitar atraparse las manos entre la unidad de aspiración y el contenedor. Utilice guantes que le protejan de los riesgos mecánicos (EN 388) con un nivel de protección CAT. II. Antes de realizar estas operaciones, apague la aspiradora y quite los terminales/enchufe del cable de la toma de corriente. ■ Desenrosque el tirador (1) y quite la tapa (2). ■ Quite el ltro absoluto (3) y póngalo en una bolsa de plástico, cierre la bolsa de plástico herméticamente y deseche el ltro según la legislación vigente. ■ Introduzca un nuevo ltro absoluto (3) con las mismas características de ltración del ltro quitado. ■ Reinstale la tapa (2) jándola con el tirador (1). Inspección y limpieza del ventilador refrigerador del motor Limpie periódicamente el ventilador refrigerador del motor para prevenir que el motor se sobrecaliente, especialmente si el transportador se utiliza en zonas muy polvorientas. Inspección del hermetismo Figura 12

1. Tubo de conexión del ventilador

2. Tubo de aspiración

Comprobación de los tubos Asegúrese del que el tubo de conexión (1) está en buen estado y bien jado. Si el tubo estuviera dañado, roto o mal conectado en los puntos de unión, deberá ser reemplazado. Cuando aspire materiales pegajosos, compruebe que no haya obstrucciones en el tubo (2), en la toma de admisión ni en el deector dentro del contenedor. Eliminación de la aspiradora Figura 13 El equipo marcado con el símbolo del contenedor con ruedas tachado indica que los equipos eléctricos y electrónicos usados no deben desecharse junto con la basura doméstica no separada. Para evitar efectos negativos en la salud humana y el medio ambiente, el equipo debe recolectarse por separado en los puntos de recolección designados. Los usuarios de equipos domésticos eléctricos y electrónicos deben usar los esquemas de recolección municipales. Tenga en cuenta que los equipos eléctricos y electrónicos usados comercialmente no deben desecharse a través de los esquemas de recolección municipales. Estamos dispuestos a informarle acerca de las opciones de eliminación adecuadas. Esquemas de conexiones Modelo básico Figura 15

Disyuntor (si está presente) Z8 39319 Z8 39319 Caja del disyuntor (si está presente) Z8 39932 Z8 39932C411

Piezas de repuesto recomendadas Las siguiente lista incluye las piezas de repuesto que se deberían tener a mano para ahorrar tiempo en las operaciones de mantenimiento. Para encargar piezas de repuesto, consulte el catálogo de piezas de repuesto del fabricante. Descripción Modelo

Resolución de problemas Problema Causa Solución Prestaciones de la aspiradora reducidas Filtro primario obstruido Limpie el ltro. Si esta acción no fuera suciente, sustitúyalo por otro. Tubo de aspiración bloqueado Compruebe el tubo de aspiración y límpielo. La aspiradora se detiene bruscamente Activación del disyuntor Controle el ajuste del disyuntor. Compruebe la entrada eléctrica del motor. Vacíe el contenedor. Si fuera necesario, póngase en contacto con el centro de servicio post- venta autorizado. Sale polvo de la aspiradora El ltro está roto Sustitúyalo por otro ltro del mismo tipo. Corriente electroestática en la aspiradora Toma de tierra inexistente o inecaz Compruebe todas las conexiones a tierra. Controle sobre todo la conexión en correspondencia de la toma de admisión.C411

1) La máquina se encuentra en cumplimiento de la Direcva y las normas que guran a connuación:Direcvas Comunitarias EC• Direcva Máquinas: 2006/42/EC • Direcva de compabilidad electromagnéca: 2014/30/EU2) Regulación armonizada que se aplicaEN ISO 12100:2010EN 60335-2-69:2012EN 55014-1:20063) Responsable de la documentación técnica de acuerdo con 2006/42/EC: Nilsk SpA4) La presente declaración pierde su validez: - En el caso que se introduzcan modicaciones en la máquina; - En el caso que no se respeten las prescripciones contenidas en el manual de uso y
