MODE D'EMPLOI THEMAPLUS C25E CF 25 KW SAUNIER DUVAL

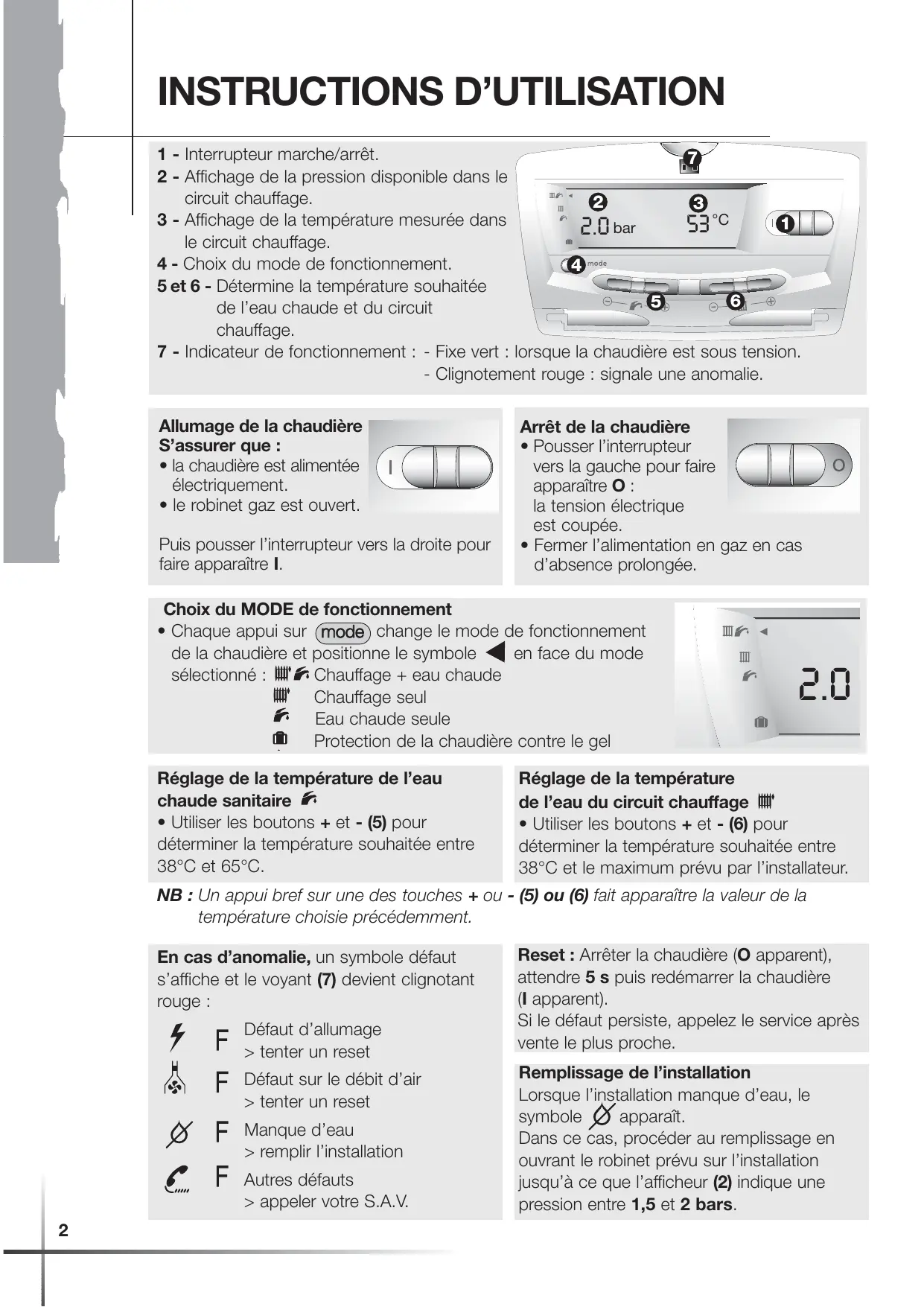

Allumage de la chaudière S’assurer que : • la chaudière est alimentée électriquement. • le robinet gaz est ouvert. Puis pousser l’interrupteur vers la droite pour faire apparaître I.

Arrêt de la chaudière

• Pousser l’interrupteur vers la gauche pour faire apparaître O : la tension électrique est coupée. • Fermer l’alimentation en gaz en cas d’absence prolongée.

Choix du MODE de fonctionnement

• Chaque appui sur mode change le mode de fonctionnement de la chaudière et positionne le symbole en face du mode sélectionné : Chauffage + eau chaude Chauffage seul Eau chaude seule Protection de la chaudière contre le gel Réglage de la température de l’eau chaude sanitaire • Utiliser les boutons + et - (5) pour déterminer la température souhaitée entre 38°C et 65°C.

Réglage de la température de l’eau du circuit chauffage

• Utiliser les boutons + et - (6) pour déterminer la température souhaitée entre 38°C et le maximum prévu par l’installateur.

NB : Un appui bref sur une des touches + ou - (5) ou (6) fait apparaître la valeur de la température choisie précédemment.

En cas d’anomalie, un symbole défaut s’affiche et le voyant (7) devient clignotant rouge : Défaut d’allumage > tenter un reset Défaut sur le débit d’air > tenter un reset Manque d’eau > remplir l’installation Autres défauts Lorsque l’installation manque d’eau, le symbole apparaît. Dans ce cas, procéder au remplissage en ouvrant le robinet prévu sur l’installation jusqu’à ce que l’afficheur (2) indique une pression entre 1,5 et 2 bars.

NOTICE D’INSTALLATION ET D’EMPLOI DES CHAUDIÈRES THEMAPLUS C 25 E, THEMAPLUS C 25 EV,

THEMAPLUS F 25 E, THEMAPLUS F 25 E H-MOD,

Les modèles F sont de type étanche, c'est-à-dire que l'évacuation des produits de combustion et l'entrée d'air transitent par une ventouse.

Les modèles V (conformes aux normes NF D 35 337) sont prévus pour être raccordés sur une installation de Ventilation Mécanique Contrôlée et sont équipés, en usine, d'un dispositif de sécurité qui provoque l'arrêt total de la chaudière en cas d'anomalie. Rappel : Conformément à l'arrêté du 30 mai 1989, les installations nouvelles de Ventilation Mécanique Contrôlée doivent être équipées d'un dispositif de sécurité collective

interrompant le fonctionnement de chacune des chaudières en cas d'arrêt de l'extracteur.

Accessoires : Différents accessoires sont disponibles tels que : - les thermostats et programmateurs d’ambiance, - le module Harmony qui, raccordé à votre chaudière, permet d’obtenir deux zones de températures distinctes. - la gamme de ballons et le kit Option Super Confort pour ajouter à votre chaudière double service le confort du ballon de stockage. Pour obtenir une liste détaillée, n’hésitez pas à consulter votre revendeur habituel ou le site www.saunierduval.fr Homologation : Les Themaplus C et F sont conformes aux exigences essentielles de la directive "Appareils à gaz" 90/396/CEE (29/06/1990) et à la directive "Rendement des chaudières" 92/42/CEE.

Instructions d’utilisation • Les questions que vous vous posez

5-6 6-7 Pour une pleine satisfaction de vos besoins et éviter toute fausse manœuvre, il est important de bien suivre les recommandations d’utilisation fournies dans la présente notice. Veuillez conserver ce manuel, ainsi que tous les documents applicables qui l’accompagnent, à porter de main afin de pouvoir les consulter en cas de besoin. L’installation de votre appareil doit être réalisée par un professionnel qualifié qui respectera les normes en vigueur. La chaudière qui vous a été installée par un professionnel qualifié(1), à même de vérifier que toutes les contraintes techniques

liées au raccordement de l'appareil, aux arrivées et aux évacuations ainsi qu'aux caractéristiques du local où il est monté sont respectées, a fait l’objet de nombreux contrôles qualitatifs.

Toutefois, afin que vous puissiez bénéficier au mieux de ses performances, votre chaudière, sitôt installée, devra impérativement faire l’objet d’une mise en service consistant en des contrôles de fonctionnement de la chaudière et réglages spécifiques à l’installation sur laquelle elle est raccordée. La Station Technique Agréée Saunier Duval France de votre choix, composée de professionnels qualifiés régulièrement formés sur nos produits (voir liste jointe à l’emballage de la chaudière) effectuera rapidement et gratuitement cette mise en service sur simple demande de votre part. Ces contrôles étant effectués, la S.T.A. transmettra à nos services la «demande de garantie». Assurez-vous que cela a bien été fait, cet enregistrement nous permettra de vous envoyer,

par courrier, votre carte de garantie.

Saunier Duval vous offre une garantie pièces de DEUX ANS à compter de sa date de mise en service qui couvre tout remplacement de pièce reconnue défectueuse, à l'exclusion des frais de main-d'œuvre et de déplacement. Cette garantie pièces constructeur est subordonnée à un entretien annuel réalisé par un professionnel qualifié qui devra notamment vérifier, nettoyer et régler l’appareil au moins 1 fois par an, voire plus si nécessaire (conformément à la circulaire ministérielle du 09/08/78). Nous nous engageons, en conséquence, à réparer ou à remplacer purement et simplement les pièces reconnues défectueuses à l'origine, après retour en nos usines pour examen. La réparation des pièces ou leur remplacement pendant la période de garantie constructeur ne peut avoir pour effet de prolonger la durée initiale de celle-ci. La garantie pièces constructeur ne saurait

être retenue en raison d'une mauvaise installation de l'ensemble de chauffage, de conditions de stockage inappropriées ainsi qu'en cas de fonctionnement défectueux ou de détérioration de la chaudière résultant d'un usage anormal ou abusif, d'une insuffisance d'entretien, d'une inadaptation au gaz utilisé. Elle est conditionnée

à la réalisation de l'installation en conformité avec les règles de l'art, les normes en vigueur, les instructions particulières (1)

Certificat de conformité : par application de l’article 25 de l’arrêté du

02/08/77 modifié et de l’article 1 de l’arrêté modificatif du 05/02/99, le professionnel

figurant sur la notice d'installation (article 1792-4

Loi 78-12 du 4/01/78) ainsi qu’à la qualification technique et professionnelle des entreprises responsables des réparations ou de la maintenance ultérieures. La garantie pièces constructeur ne couvre pas : - les détériorations consécutives à des modifications de la nature ou de la pression inadéquate ou irrégulière de l'eau ou du gaz, de la qualité de l'eau qualifié ayant réalisé l’installation de votre chaudière est tenu d’établir un certificat de conformité approuvé par les ministres chargés de la construction et de la sécurité du gaz :

(tels que par exemple, calcaire, entartrage, embouage...) ou à un changement de caractéristiques de la tension électrique d'alimentation.

- les interventions effectuées par d'autres entreprises que celles spécialement qualifiées. Cette garantie pièces constructeur n'exclut pas le bénéfice au profit de l'acheteur de la garantie légale prévue par l'article 1641 du Code Civil. • de modèle 2 après réalisation d’une installation de gaz neuve ou déplacement de chaudière

• de modèle 4 après remplacement d’une chaudière par une nouvelle.

L’entretien, ce que vous devez savoir

Nettoyée et bien réglée, votre chaudière consommera moins et durera plus longtemps. Un entretien régulier, par un professionnel qualifié, de la chaudière et des conduits est indispensable au bon fonctionnement de l’installation du chauffage

central. Il permet d’allonger la durée de vie de l’appareil, de réduire sa consommation d’énergie et ses rejets polluants.

Cet entretien doit être confié à un professionnel qualifié auprès duquel vous pouvez souscrire un

CONTRAT D’ABONNEMENT comprenant, au minimum, selon la norme

NF X 50-010, une visite annuelle au cours de laquelle seront effectués : • le nettoyage du corps de chauffe, du brûleur et de l’extracteur,

UTILISATEURS L’entretien, ce que vous devez savoir

• la vérification de la pompe, • la vérification et le réglage des organes de régulation, • la vérification des dispositifs de sécurité et notamment la sécurité VMC si incorporée dans la chaudière, • la vérification des débits de gaz et réglage de la combustion avec analyse des fumées. Ce contrat inclut également la main-d'œuvre pour cette visite annuelle ainsi qu’un dépannage éventuel sous certaines conditions mentionnées dans le contrat.

Choisir son entreprise de Service Après-Vente

Les prestations incluses dans un contrat d’entretien peuvent varier d’une entreprise à une autre, c’est pourquoi il est important de s’adresser à des professionnels du chauffage. La liste des Stations Techniques Agréées, fournie avec votre chaudière, vous permettra de faire appel à un professionnel près de chez vous et régulièrement formé au dépannage de nos produits.

assurance. On entend par ramonage, le nettoyage par action mécanique directe de la paroi intérieure du conduit de fumée afin d’en

éliminer les dépôts sur toute sa longueur. Cette opération doit être réalisée par une entreprise qualifiée qui, en délivrant un certificat à l’intéressé, attestera notamment de la vacuité du conduit. L'entretien de l'habillage de votre appareil se fera à l'aide d'un chiffon mouillé à l'eau savonneuse.

Le ramonage du conduit de fumée est recommandé et conditionne parfois la couverture incendie de votre

N'utilisez pas de produits abrasifs ou à base de solvant, ceux-ci pourraient entraîner une altération de l'habillage.

installateur qui saura, en adaptant les paramètres de la chaudière (température maximale ou puissance maximale du circuit chauffage), vous garantir la meilleure performance de votre installation.

Ces réglages étant réalisés, vous avez encore la possibilité de régler les températures en fonction de vos propres besoins.

La régulation, source d’économie

Votre Themaplus est configurée d’usine pour fonctionner au cœur d’une installation courante. Cependant, beaucoup d’installations étant spécifiques, n’hésitez pas à vous rapprocher de votre

Réglage de la température en sanitaire :

Saunier Duval a conçu une gamme de thermostats et de programmateurs d’ambiance disponibles en option.

- Programmateur journalier

(piles ou 230V). NB : Le libellé ECO s’affiche jusqu’à la température de 49°C.

NB : Une première impulsion coté ou permet d’afficher la température sélectionnée précedemment.

(jusqu’à 20%) parce qu'ils peuvent gérer des températures différentes le jour, la nuit et pendant des périodes d’inoccupation.

Exadial, la commande par téléphone de la chaudière

Thermostat d’ambiance simple 2 - Les boutons + et côté vous permettent de faire varier la température de l’eau dans le circuit chauffage entre le mini (38°C) et le maxi prévu par votre installateur. Vous aurez recours à ce réglage lorsque l’installation ne comporte pas de thermostat d’ambiance ou lorsque l’on souhaite que les radiateurs ne présentent pas de parois trop chaudes.

Programmateurs d’ambiance de la gamme

Exacontrol Existent en plusieurs versions :

Saunier Duval propose

également en accessoire une sonde extérieure dont le capteur placé sur le mur nord ou nord/ouest de la maison permet d’anticiper les variations de températures. Consultez nos descriptifs détaillés sur notre site : www.saunierduval.fr Effectivement, la température de l’eau est liée au débit d’utilisation. Plus la quantité d’eau est importante, moins la chaudière a la capacité à la réchauffer. Dans ce cas, il suffit de réduire le débit au robinet pour retrouver la température souhaitée.

Je compte boucher les aérations basses et hautes du local où se trouve ma chaudière parce qu’elles apportent beaucoup d’air froid !

Cette opération est interdite, les aérations basses et hautes sont indispensables à l’aération du local ! Les obstruer empêcherait la

Dans ma salle de bain, j’attends longtemps avant d’avoir de l’eau chaude au robinet !

Quelles que soient les performances de votre chaudière, l’arrivée d’eau chaude est tributaire de la quantité d’eau froide contenue dans les tuyaux. Si votre salle de bain est à 10 mètres de votre chaudière, les quelques secondes nécessaires à l’arrivée de l’eau chaude vous paraîtront parfois un peu longues ! J’entends des bruits d’eau dans les radiateurs. Il y a peut-être de l’air dans les canalisations. Procédez à la purge de vos radiateurs en dévissant la vis placée à leur extrémité.

Après une purge, rétablissez toujours la pression comme indiqué ci-après. Si l’anomalie

persiste, faîtes appel

Il faut alors remettre de l’eau en ouvrant le robinet bleu placé sous la chaudière jusqu’à obtenir une pression entre 1 et 2 bars sur l’indicateur.

➡ à la température souhaitée.

bonne évacuation des gaz brûlés et pourraît entraîner une mise en danger par asphyxie.

Si le remplissage devait

être renouvelé trop souvent, il pourrait éventuellement s’agir d’une fuite dans votre installation. Dans ce cas, faîtes appel à votre Service Après-Vente afin qu’il effectue un contrôle de la chaudière.

Je m’absente plusieurs jours, le gel peut-il endommager mon installation ?

En cas d’absence de quelques jours, baissez simplement la température de consigne sur votre thermostat d’ambiance. Choisissez une température qui vous permettra de retrouver rapidement une température confortable à votre retour. Notez que, comme précisé sur la page précédente, un programmateur d’ambiance vous permet de sélectionner idéalement les jours, les plages horaires et les températures de chauffe. Si votre installation ne comporte pas de thermostat d’ambiance, sélectionnez la température minimale en chauffage à partir du tableau de bord de votre chaudière. Dans les habitations inoccupées sur de longues périodes, il est préférable de vidanger l’installation ou de la protéger par un additif antigel spécial chauffage disponible auprès de votre installateur.

Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquéfiés situées à l'intérieur des bâtiments d'habitation et de leurs dépendances.

• Norme DTU P 45-204 - Installations de gaz (anciennement DTU N° 61-1 - Installations de gaz - Avril - le volume du local

- les surfaces ouvrant sur l'extérieur

- l'évacuation des produits de combustion • Règlement Sanitaire Départemental. • Norme NF C 15-100 pour les raccordements électriques et, en particulier, l'obligation de raccordement à une prise de terre (NF C 73-600). Établissements recevant du public L’installation et l'entretien de l'appareil doivent être effectués conformément aux textes réglementaires et règles de l’art en vigueur, notamment : • Règlement de sécurité contre l'incendie et la panique dans les établissements recevant du public :

a) Prescriptions générales

Pour tous les appareils : – Articles GZ Installations aux gaz combustibles et hydrocarbures liquéfiés. Ensuite, suivant l'usage : – Articles CH Chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et d'eau chaude sanitaire. b) Prescriptions particulières à chaque type d'établissements recevant du public (hôpitaux, magasins, etc...) Certificat de conformité: par application de l’article 25 de l’arrêté du 02/08/77 modifié et de l’article 1 de l’arrêté modificatif du 05/02/99, l’installateur est tenu d’établir un certificat de conformité approuvé par les ministres chargés de la construction et de la sécurité du gaz. • de modèle 2 après réalisation d’une installation de gaz neuve, ou déplacement de chaudière. • de modèle 4 après remplacement d’une chaudière par une nouvelle.

- la plaque de raccordement et la barrette de fixation. Pour les chaudières de type F, les différents colis de ventouse sont commandés en fonction de la configuration de l’installation.

Nota : Dans le cas où des tuyauteries passent derrière la chaudière, utiliser le cadre

écarteur spécialement étudié par Saunier Duval pour votre chaudière.

Conception du circuit sanitaire

Le circuit de distribution sera réalisé de manière à éviter au maximum les pertes de charge : limiter le nombre de coudes, utiliser des robinetteries

à forte section de passage afin de permettre un débit suffisant.

La chaudière peut fonctionner avec une pression d’alimentation

minimale de 0,6 bar mais avec un faible débit.

Un meilleur confort d’utilisation sera obtenu à partir de 1 bar de pression d’alimentation.

(informations à l’usage exclusif des professionnels)

Conception du circuit chauffage

Les chaudières Themaplus peuvent être intégrées à tous les types d’installation : bi-tube, mono-tube série ou dérivé, plancher chauffant... Les surfaces de chauffe peuvent être constituées de radiateurs, de convecteurs ou d’aérothermes. Attention : si les matériaux utilisés sont de natures différentes, il peut se produire des phénomènes de corrosion. Dans ce cas, il est recommandé d’ajouter à l’eau du circuit chauffage un inhibiteur, dans les proportions indiquées par son fabricant, qui évitera la production de gaz et la formation d’oxydes. Les sections des canalisations seront déterminées en utilisant la courbe débit/ pression pages 14 ou 15. Le réseau de distribution sera calculé selon le débit correspondant à la puissance réellement nécessaire, sans tenir compte de la puissance

maximale que peut fournir la chaudière. Il est toutefois recommandé de prévoir un débit suffisant pour que l’écart de température entre départ et retour soit inférieur ou égal à 20°C. Le débit minimal est de 500 l/h.

Le tracé des tuyauteries sera conçu afin de prendre toutes les dispositions nécessaires pour éviter les poches d’air et faciliter le dégazage permanent de l’installation. Des purgeurs devront être prévus à chaque point haut des canalisations ainsi que sur tous les radiateurs. Le volume d’eau total admissible pour le circuit de chauffage dépend, entre autres, de la charge statique à froid. Le vase d’expansion incorporé à la chaudière est livré gonflé à 0,5 bar (soit une charge statique de 5 mCE) et autorise un volume maxi de 125 litres (pour C 25 E, F 25 E et F 25 E H-MOD) ou 156 litres (pour C 30 E,

F 30 E et F 30 E H-MOD), pour une température moyenne du circuit radiateurs de 75°C et une pression maxi de service de

Il est possible de modifier, à la mise en service, cette pression de gonflage en cas de charge statique plus élevée. Prévoir un robinet de vidange au point le plus bas de l’installation. Dans le cas d’utilisation de robinets thermostatiques, ne pas en équiper la totalité des radiateurs en veillant à poser ces robinets dans les locaux à fort apport et jamais dans le local où est installé le thermostat d’ambiance. S’il s’agit d’une ancienne installation, il est indispensable de rincer le circuit radiateurs avant d’installer la nouvelle chaudière.

- Résistance de maintien en

A B C D E température - Ballon de micro accumulation - Soupape de sécurité à 10 bars

- Capteur de température

21 du ballon - Résistance de maintien en température A - Ballon de micro accumulation - Soupape de sécurité à 10 bars - Capteur de température H-MOD - Electrovanne brûleur H-MOD - Déterminer la position de la chaudière en ayant soin:

de poussières abondantes

(pour chaudière de type C).

• De réserver une distance latérale minimale d’environ

20 mm de chaque côté de l'appareil afin de préserver l'accessibilité,

• D’éviter la mise en place dans le même local que la chaudière (modèles C) tout appareil pouvant modifier l’arrivée d’air, hotte aspirante, sèche linge.

• De respecter la hauteur minimale de 1,80 m pour le bas du coupe-tirage dans le cas où celui-ci sert de ventilation haute

(Modèles C ). Cette condition est satisfaite si la barrette de fixation est positionnée à 2,05 m du sol,

Rappel : en aucun cas les ventilations hautes et basses du local ne doivent être obstruées.

L'applique de raccordement sert de gabarit de montage. Elle permet de réaliser tous les raccordements sans que la chaudière soit en place.

• De ne pas placer la chaudière au-dessus d’un appareil dont l’usage serait préjudiciable (cuisinière

émettant des vapeurs grasses, machine à laver le linge, etc...) ou dans un local dont l’atmosphère serait corrosive ou chargée

Elle se compose d'une plaque de raccordement, d'une barrette de fixation et d'un gabarit de pose.

La mise en place de l'ensemble doit être effectuée conformément au descriptif dessiné sur le gabarit.

Utilisez le kit de remplissage fourni par

Saunier Duval. Il vous permettra de réaliser facilement les tests d’étanchéité de votre installation. Si la chaudière n’est pas mise en place immédiatement, protégez les différents raccords afin que plâtre et peinture ne puissent compromettre l’étanchéité du raccordement ultérieur.

(informations à l’usage exclusif des professionnels)

3% vers le haut, sauf si cette partie mesure moins de 1 mètre. • La hauteur L doit être de 1,6 m au minimum. • La base du conduit doit être munie d’un té de raccordement comportant un filtre visitable. Pour les modèles V (raccordés sur Ventilation Mécanique Contrôlée) : – prévoir une longueur de tuyaux d’évacuation qui soit la plus courte possible et éviter les coudes. – ce tuyau et la bouche

d'extraction doivent résister

à la condensation éventuelle des produits de combustion ainsi qu’à leur température d’environ 150 °C. – respecter le diamètre de la buse d’évacuation et d'extraction. Attention : La vérification du dispositif intégré de sécurité VMC (Ventilation Mécanique Controlée) se fera avant la mise en place du conduit d'évacuation des gaz brûlés. Pour cela :

• Obturer la buse d'évacuation de la chaudière,

• Positionner la chaudière en mode de fonctionnement à puisance maximale en accédant au menu code 08, valeur 02 comme indiqué page 36. • La mise en sécurité de l'appareil doit se produire après environ 2 minutes de fonctionnement et se traduire par l'arrêt complet de la chaudière.

Sorties ventouse Themaplus F Différentes configurations de sortie ventouse sont réalisables sur votre chaudière

sur les autres possibilités et les accessoires associés.

(informations à l’usage exclusif des professionnels)

Système ventouse concentrique horizontale (installation de type C12)

Perte de charge maximale : 60 Pa. Cette valeur est atteinte avec la longueur de conduit maximale (L) + 1 coude à 90° Modèle

1/ Ventouse Ø 60/100 mm - 5 m pour F 25 E H-MOD

- 4 m pour F 30 E H-MOD Recommandation normative :

Les orifices des terminaux en conduits séparés doivent déboucher dans un même carré de 50 cm de côté.

- 12 m pour les F 25 E

- 8 m pour les F 30 E Tout coude supplémentaire réduit cette longueur de 1 m. Recommandation normative : Les orifices des terminaux en conduits séparés doivent déboucher dans un même carré de 50 cm de côté.

Système ventouse double flux 2 x Ø 80 mm (installation de type C52)

Toutes les fois qu'un coude 90° supplémentaire est nécessaire (ou 2 à 45°), la longueur (L) doit être réduite d'un mètre. Saunier Duval bénéficiant de l'Avis Technique 14/02715*01 Ext"

Cette valeur maximale est atteinte avec une longueur horizontale de : - 4 m pour les F 25 E

- 3,5 m pour les F 30 E Dernier

Niveau La plaque de raccordement est équipée de : A - retour chauffage avec manette d’isolement (t).

Les tubulures livrées avec la plaque de raccordement permettent de se raccorder à l’installation :

B - arrivée eau froide avec manette d’isolement (u).

• Raccorder la soupape de sécurité chauffage, sanitaire et le disconnecteur à un circuit d’évacuation vers les

égouts en utilisant les

flexibles fournis avec la chaudière.

Important : L’évacuation de l’eau devra se faire dans un système qui rende l’écoulement de l’eau visible.

Évacuation disconnecteur

Avant d’effectuer toute opération, il est nécessaire de procéder au nettoyage soigné des canalisations à l’aide d’un produit approprié afin d’éliminer les impuretés telles que limailles, soudures, huiles et graisses diverses pouvant être présentes. Ces corps étrangers

seraient susceptibles d’être entraînés dans la chaudière, ce qui en perturberait le fonctionnement.

NB : un produit solvant risque d'endommager le circuit.

les différents raccords entre la chaudière et la plaque de raccordement.

• Ne pas oublier d’emboîter la rallonge bleue sur le robinet de remplissage comme illustré ci-dessous.

• Engager les pattes supérieures de la chaudière sur la barrette de retenue. • Laisser descendre la chaudière et la faire correspondre avec les raccords de la plaque support. • Mettre en place les joints puis visser

à la chaudière est spécifique.

Si vous souhaitez le remplacer, le commander uniquement à un Service Après Vente agréé Saunier Duval sous la référence S1008600.

En aucun cas, il ne doit recevoir d'alimentation du réseau 230 V.

S'il n'est pas prévu de programmateur d'ambiance sur l'installation, laisser le pontet sur les deux bornes du bornier.

• Ouvrir le robinet du compteur. • Vérifier l’étanchéité du raccordement gaz.

Pousser l’interrupteur vers la droite pour faire apparaître I.

La chaudière est livrée avec la vis a du by-pass intégré ouvert d’un 1/2 tour; en fonction des besoins, effectuer la rotation de cette vis (ex. : visser pour fermer) pour adapter la hauteur manométrique disponible à la perte de charge de l’installation selon la courbe débit/pression (page 14-15).

(informations à l’usage exclusif des professionnels)

(réservé à l'usage des installateurs et des S.A.V.). Il permet d'effectuer certains réglages et d'analyser d'éventuels dysfonctionnements.

à savoir la puissance maximale en chauffage.

Adaptation de la puissance chauffage La puissance maximale de la chaudière en mode chauffage peut être réglée sur toute valeur comprise entre les puissances indiquées page 12. Cette possibilité permet d'assurer une adaptation de la puissance fournie aux besoins réels de

3 l'installation et d'éviter une surpuissance exagérée tout en maintenant un rendement élevé.

n'a aucune incidence sur la puissance en eau chaude sanitaire.

• Lorsque le menu COD. 1 apparaît sur l’afficheur, appuyer sur les touches

+ - , pour ajuster la valeur souhaitée. Nota : la diminution de la puissance en chauffage

à la configuration ventouse de l'installation :

• Lorsque le menu COD. 2 apparaît sur l’afficheur, appuyer sur les touches

+ - , afin d’attribuer le code (de 0 à 10) correspondant à la longueur ventouse de

l’installation (voir tableaux).

10, la température de chauffage est maximale pour une température extérieure de -5,5°C.

Température chauffage en °C Réglages par le menu 6

Réglages par le menu 7

Température extérieure en °C Menu 8

Forçage brûleur éviter cette opération, il est possible de faire ajouter par un professionnel qualifié de l'antigel spécial pour les circuits de chauffage.

Manettes (t), (u) et (v) en position fermée

Vidange du circuit chauffage

• Ouvrir le robinet de vidange prévu au point bas de l'installation. • Faire une prise d'air en ouvrant par exemple, un purgeur de l'installation ou le robinet de vidange (r) de la chaudière. Vidange du circuit sanitaire • Fermer le robinet du compteur d'eau. • Ouvrir un ou plusieurs robinets.

(r) de la chaudière. • Ouvrir un ou plusieurs robinets de puisage d'eau chaude.

les instructions fournies dans la pochette dite

"Changement de gaz" composée d’une rampe,d'injecteurs brûleurs et d'un moteur de mécanisme gaz

Ces modifications et les nouveaux réglages qu'elles supposent ne peuvent être effectués que par un professionnel qualifié.

En cas de changement de la nature du gaz alimentant l’installation, il est nécessaire de modifier certains éléments de la chaudière; ceci sera réalisé en suivant

(informations à l’usage exclusif des professionnels)

Dépose de l’échangeur sanitaire

Retirer les deux vis de maintien accessibles

de l’échangeur, doit être dirigé vers le haut.

• Dégager le clip (3) • Déclipser et dévisser le raccord d’arrivée eau froide sous la chaudière. • Extraire l’ensemble détecteur de débit/filtre.

Protection de la chaudière contre le gel Si, en votre absence, il y a risque de gel, sélectionnez le mode sur la chaudière. Assurez-vous que la chaudière est alimentée électriquement (voyant vert allumé) et que le gaz arrive bien à la chaudière. Le système de protection contre le gel commande la mise en fonctionnement de la chaudère dès lors que la température dans le circuit chauffage descend en dessous de 4°C. La chaudière s'arrête dès que la température de l'eau contenue dans le circuit chauffage atteint 16°C. Protection de l’installation contre le gel Pour une absence de quelques jours, sélectionnez la température minimale en chauffage à partir du tableau de bord de votre chaudière ou baissez simplement la température de consigne sur votre thermostat d’ambiance. En cas d'absence prolongée, se reporter au chapitre "Vidange" page 37. Sécurité de refoulement cheminée sur les Themaplus C S'il se produit une obstruction, même partielle, du conduit de cheminée,

Si ce n’est pas le cas, prévenir votre installateur ou le Service Après-Vente agréé le plus proche. Important : il est interdit de mettre hors service la sécurité de refoulement cheminée. Toute intervention sur le système de sécurité devra se faire par un technicien qualifié et à l'aide des pièces de rechange fournies par Saunier Duval. Sécurité sur le débit d'air sur les Themaplus F Si un défaut est détecté au niveau de l'extraction ou de l'aspiration de l'air,

le système de sécurité interrompt le fonctionnement de la chaudière, le voyant rouge du tableau de commande et le symbole clignote. Le code F2 apparaît sur l’afficheur.

En cas de coupure de courant La chaudière cesse de fonctionner. Dès que l'alimentation électrique est rétablie, la chaudière se remet automatiquement en service . Sécurité de surchauffe ou VMC (réf. 4000140905) Si un incident entraîne l'arrêt

(informations à l’usage exclusif des professionnels) de la chaudière par action de la sécurité (thermostat bilame à réarmement manuel), le voyant rouge du tableau de commande et le code F5 (sécurité de surchauffe) ou F2 (défaut

VMC) apparaît sur l’afficheur.

niveau de l’appareil. C’est le

“relai de sécurité” du système collectif qui arrête la chaudière en cas d'anomalie sur le dispositif général. L'appareil se remet automatiquement en service sans aucune intervention dès que le système de sécurité l'autorise. Présence d'air dans les canalisations : Purgez l'air contenu dans les radiateurs et réajustez la pression. Si les apports deviennent trop fréquents, avertir le Service Après-Vente car il peut s'agir : - de fuites légères sur l'installation et dont il faudrait rechercher l'origine;

- d'une corrosion du circuit de chauffage à laquelle il faudrait remédier par un traitement approprié de l'eau du circuit.

Important : Une installation de chauffage central ne peut pas fonctionner correctement si elle n'est pas remplie d'eau et bien débarrassée de l'air contenu à l'origine. Si ces conditions ne sont pas remplies, du bruit dû à l'ébullition de l'eau dans la chaudière et du bruit de chute d'eau dans les radiateurs pourraient apparaître.
