Type de produit	Amplificateur de puissance stéréo / récepteur audio professionnel
Marque	Ram Audio
Modèle	Zetta 236
Alimentation	170-265 V AC, 50/60 Hz
Consommation électrique	Variable selon la charge, protégée par le système PMS
Modes de fonctionnement	Stéréo (DUAL) et ponté (BRIDGE)
Connecteurs d'entrée	Neutrik® XLR femelle (symétrique et asymétrique)
Connecteurs de sortie	Speakon (2 pôles)
Sélecteur de mode	Dual / Bridge sur panneau arrière
Atténuateurs de niveau	Potentiomètres crantés indépendants par canal
Indicateurs LED	Signal (vert), PMS (orange), Clip (rouge)
Systèmes de protection	PMS (Power Management System), ICL2 (Limiteur Intelligent d'écrêtage), SOA (protection de zone de sécurité)
Classe de sécurité	Classe I (avec mise à la terre)
Câble d'alimentation	Détachable, code couleur : bleu neutre, marron phase, jaune-vert terre
Dimensions (L x H x P)	483 x 89 x 400 mm (19", 2U)
Poids	Environ 18 kg
Refroidissement	Ventilation par convection naturelle (sans ventilateur)
Entretien	Ne pas ouvrir ; confier l'entretien à un personnel technique qualifié et agréé. Nettoyer avec un chiffon sec.
Sécurité	Ne pas exposer à la pluie ni à l'humidité. Débrancher avant toute intervention.
Pièces détachées et réparabilité	Pièces disponibles auprès du SAV agréé Ram Audio. Réparation par personnel qualifié uniquement.

FOIRE AUX QUESTIONS - Zetta 236 Ram Audio

Comment mettre en marche l'amplificateur Zetta 236 ?

Assurez-vous que l'interrupteur d'alimentation est sur la position 'O' (arrêt). Branchez le cordon d'alimentation sur une prise secteur avec mise à la terre (170-265 V AC). Basculez l'interrupteur sur la position 'I' pour allumer. La LED bleue s'allume. Le système PMS coupe la sortie pendant quelques secondes le temps que tous les circuits soient prêts.

Que faire si aucune LED ne s'allume après la mise sous tension ?

Vérifiez d'abord que le cordon d'alimentation est correctement branché et que la prise secteur est sous tension. Si la LED bleue ne s'allume pas, l'amplificateur peut être défectueux ou le fusible interne peut avoir sauté. Contactez un technicien qualifié.

Comment utiliser l'amplificateur en mode ponté (Bridge) ?

Placez le sélecteur 'Dual/Bridge' sur la position 'Bridge'. Branchez le signal d'entrée sur le connecteur XLR du canal A (ou C pour les modèles 4 canaux). Branchez les haut-parleurs sur les bornes Speakon du canal A (ou C) en respectant la polarité : +1 pour le positif, -2 pour le négatif. Utilisez l'atténuateur du canal A (ou C) pour régler le niveau. Le gain est augmenté de 6 dB.

Quelle est la fonction du système PMS (Power Management System) ?

Le PMS est un système de protection complet qui surveille l'impédance, le signal d'entrée, la température et le courant. Il gère l'alimentation pour fournir le courant minimum nécessaire et permet à l'amplificateur de fonctionner en toute sécurité dans des conditions extrêmes. Il coupe la sortie lors de la mise sous tension, réduit le courant en cas de surchauffe ou de consommation excessive.

Que signifie le voyant orange PMS allumé ?

Le voyant orange PMS indique une anomalie : soit l'amplificateur est en phase de mise sous tension (sortie coupée), soit la température interne est proche de la coupure automatique, soit il y a une consommation de courant excessive. Consultez la section 'Dysfonctionnements' de la notice pour plus de détails.

Comment brancher des signaux asymétriques sur l'entrée XLR ?

Pour un câblage asymétrique, soudez les broches 1 et 3 à la masse, et la broche 2 au signal. Si la broche 3 n'est pas reliée à la masse, une perte de 6 dB (75 % de la puissance) se produit. Utilisez des câbles adaptés.

Puis-je utiliser l'amplificateur avec un seul canal d'entrée ?

Oui, en mode stéréo, vous pouvez n'utiliser qu'un seul canal. Branchez le signal sur l'entrée du canal souhaité et réglez l'atténuateur correspondant. L'autre canal ne produira aucun son. En mode bridge, un seul signal d'entrée (canal A ou C) est utilisé pour les deux canaux.

Que faire en cas de surchauffe de l'amplificateur ?

La surchauffe est souvent due à une ventilation obstruée. Vérifiez que les voies d'aération ne sont pas bloquées. Le système PMS réduit automatiquement le courant pour protéger l'appareil. Laissez refroidir l'amplificateur avant de le réutiliser. Si le problème persiste, contactez un technicien.

Comment régler le niveau de sortie ?

Utilisez les atténuateurs de signal d'entrée crantés situés sur le panneau avant. Chaque canal possède son propre potentiomètre. Tournez-le vers la droite pour augmenter le niveau, vers la gauche pour le diminuer. En mode bridge, seul l'atténuateur du canal A (ou C) est actif.

Qu'est-ce que le système ICL2 et comment protège-t-il les haut-parleurs ?

Le ICL2 est un limiteur intelligent d'écrêtage qui empêche la distorsion due à un écrêtage du signal. Il permet de maintenir le punch de la musique tout en protégeant les haut-parleurs en limitant le signal avant qu'il ne soit écrêté. La LED 'Clip' s'allume lorsque le système est actif.

MODE D'EMPLOI Zetta 236 Ram Audio

Le trinagle ponctué du point d'exclamation central indique l'existence de composants internes affectant la sécurité de personnes non agréés par nos S.A.V..

Le symbole éclair indique la présence de points électriques internes non isolés.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

Pour écarter tout risque d'incendie ou d'électrocution, ne pas exposer l'appareil à la pluie ni à l'humidité.

Afin d'éviter tout risque, ne pas ouvrir l'appareil. Ne confier l'entretien de l'appareil qu'à du personnel technique qualifié et agréé.

Appareil de Classe I.

INDEX

INHALTSVERZEICHNIS

TABLE DES MATIÈRES

1 Informations Générales

1.1 Introduction

1.2 Caractéristiques générales

2 Commandes et fonctions

2.1 Panneau avant

2.2 Panneau arrière

3 Installation et mise en route

3.1 Branchements

3.1.1 Mode DUAL

3.1.2 Mode BRIDGE

3.2 Dysfonctionnements éventuels et dépannage.

4 Spécifications

4.1 Systèmes de Protection

4.2 Données techniques

Commandes et Fonctions

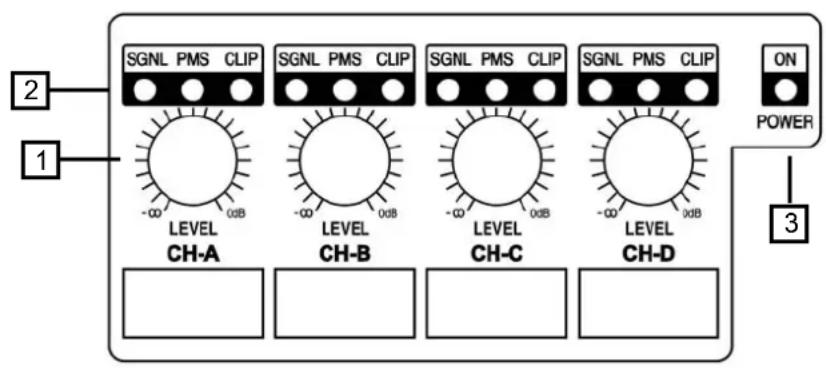

2.1 Front Panel

See Figure 1

1 Atténuateurs de signal d'entrée crantés: réglage du niveau d'entrée indépendant sur chaque canal.
2 SIGNAL: indique la présence de signaux d'entrée. PMS: signalisation par LED de le fonctionnement de le système PMS (voir page 11). CLIP: signalisation par LED de le fonctionnement de le système ICL.
3 Power: Position I: Connecte l'appareil au courant, (LED Bleue allumée). Position O: Interruption de la mise sous tension.

1 Front Panel

Commandes et Fonctions

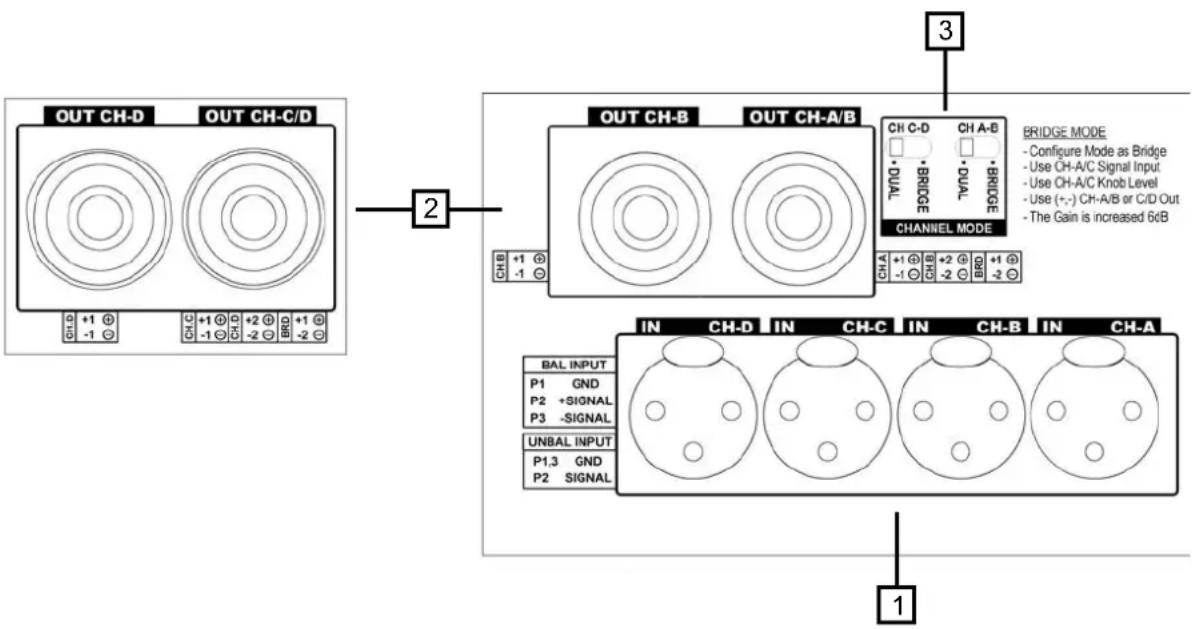

2.2 Rear Panel

See Figure 2

1 Connecteurs Neutrik® XLR (feme- Ile) d'entrée des signaux de modu- lation.
2 Speakon de sortie pour le branche-ment des HP.
3 Dual / Bridge: Sélecteur de mode pont (Bridge) ou stéréo. Pour controller le niveau de sortie, se servir du potentiomètre canal A.
☐ Mains Power Cord: to connect the amplifier to the mains network. The color code is: Blue: Neutral Brown: Live, single phase Yellow-green: Protective Earth

2
Rear Panel

Installation et mise en service

3.1 Connections

Veillez à ce que l'interrupteur de mise en service soit en position "Off" avant de brancher l'appareil sur une prise secteur avec mise à la terre (170-265V AC). The colour code is:

Blue: Neutral

L'appareil peut fonctionner avec des signaux symétriques ou assymétriques.

La figure ci-dessous indique le câblage des connecteurs XLR pour les deux cas.

Câblage Symétrique: souder la broche 1 à la masse, la broche 2 au point chaud (+), et la broche 3 au point froid (-).

Câblage Assymétrique: souder les broches 1 et 3 à la masse, et la broche 2 au signal.

Balanced Wiring

1- Ground

2- Signal +

3- Signal -

Unbalanced Wiring

1- Ground

2- Signal

3- Ground

Important: Si on effectue le branche-ment d'un signal asymetrique sur le connecteur XLR sans relier la broche 3 à la masse, une perte de 6dB sera constatée, ce qui se traduira par une perte du 75% de la puissance de sortie.

Le amplificateurs est muni des connecteurs XLR mâle pour la mise en parallèle de plusieurs amplificateurs avec les mêmes signaux d'entrée.

Installation et mise en service

L'amplificateur peut fonctionner en mode stéréo ou ponté (Bridge). Le branchement est différent pour ces deux modes.

3.1.1 Mode Stéréo

Voir Fig. 3

• Sélectionner le mode "DUAL".
• Bancher les signaux d'entrée aux fiches XLR femelles de tous les canaux.
• Brancher les haut-parleurs sur les Speakon en respectant les polarités.
• Utiliser les atténuateurs d'entrée en face-avant pour régler le niveau de sortie de chaque canal.
• Les indicateurs LED afficheront le stade de chaque canal.

3.1.2 Mode Ponté (BRIDGE)

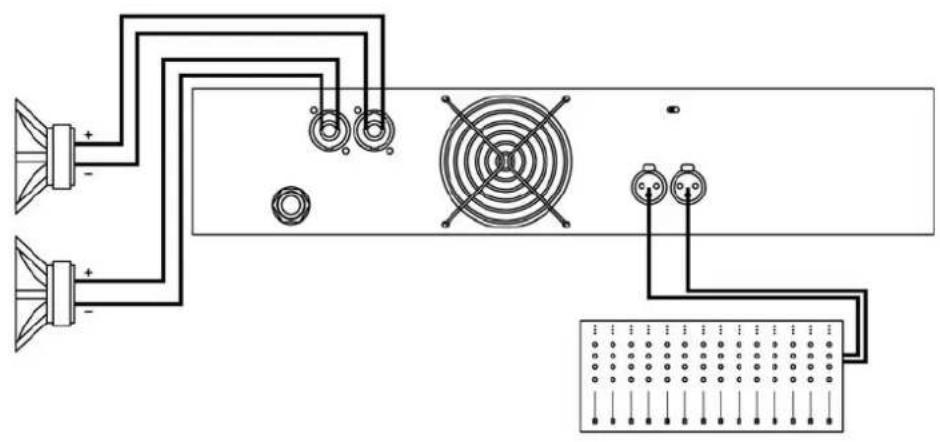

Voir Fig. 4

• Sélectionner le mode BRIDGE.
• Brancher le signal modulation sur le connecteur XLR (femelle) du Canaux "A". (ou Canaux "C" pour 4 canal
  modèles).
• Brancher les HP sur les (+1, -2) des Speakons de sortie du canaux A ou C. Le +1 est la borne positif dans ce mode de fonctionnement.
• Utilisser les atténuateur d'entrée du Canaux A (ou C pour 4 canaux modes) pour ajuster le signal de sortie.
• Les rangées de LED afficheront le niveau de sortie.

AVERTISSEMENT! Le “-” ne est pas masse!

3

Dual Channel

2 Ch models

Installation et mise en route

3.2 Troubleshooting

3.2 Dysfonctionnements éventuels

En cas d'utilisation incorrecte ou de dysfonctionnement, une ou plusieurs LED seront allumées pour indiquer la nature du problème.

Fonctionnement correct: SGNL Diode Verte allumée

ICL: .Fonctianement du Limiteur Intelligent d'écretage (voir page 10).

Aucun Signal n'arrive à l'Ampli.

Surchauffe: l'amplificateur a atteint sa plus haute température interne admissible. Le plus souvent ceci est dû à un blocage ou à l'obturation des voies de ventilation.

PMS: PMS Diode Orange allumée. Plusieurs anomalies peuvent déclencher cet affichage. Les plus courantes sont:

- L'ampli se trouve en situation de mise sous tension et les sorties se trouvent inhabilitées jusqu'à ce que tous les circuits soient prêts a fonctionner.

- L'ensemble de la température interne de l'ampli s'approche du point de mise en attente à cause de conditions de fonctionnement défavorables.

- Consommation de courant excessif.

Protection Systems

Systèmes de Protection

PMS™ - Power Management System

Ceci est un ensemble complet de protections qui surveille les paramètres principaux de l'ampli: état de l'impédance (charge), signal d'entrée, température, courant, etc. pour obtenir de l'alimentation la quantité précise minimum de courant et ainsi permettre à l'ampli de continuer à fonctionner en sécurité dans des conditions extrêmes, ou voire dangereuses au maintien de son intégrité électronique.

Ce système contrôle la quantité de courant que l'ampli peut utiliser dans les circonstances suivantes:

1.- Lors de la mise sous tension, ou la sortie est coupée jusqu'à ce que l'ampli est 100% prêt dans tous ses circuits. Ce processus est repeté, non seulement a la mise en marche, mais chaque fois que l'ampli se remet en fonctionnement.
2.- Quand la température interne de l'ampli est proche de la coupure automatique de sécurité, (thermal shutdown), dans des conditions de fonctionnement adverses. Dans ce cas, le système prend le contrôle, et oblige l'alimentation a ne délivrer que le courant nécessaire a maintenir le fonctionnement, au niveau que l'ampli est capable de maintenir à ce moment précis, dans des conditions données.
3.- Dans le cas de consommation excessive de courant. Cette éventualité ne se pressente que dans des conditions de laboratoire lors de tests prolongés avec des signaux sinusoidaux ou dans les cas de realimentation acoustique prolongée sur la scène. Ici le PMS prend le contrôle pour éviter d'endommager les haut-parleurs, de faire sauter les systèmes de protection du secteur ou même les fusibles.

ICL2™ - Limiteur Intelligent d'écrêtage

Le ICL2 de RAM Audio est un système anti-écrêtage qui permet un rendement des haut-parleurs optimisé et offre un meilleur résultat auditif quand l'écrêtage est pressent. Le ICL2 permet à la musique de garder son punch mais sauvegarde les haut-parleurs.

Le SOA est un système sentinelle qui limite de manière efficace le courant que l'ampli peut donner sous une charge inadéquate ou sous court-circuit direct. Ce système protège les transistors de sortie.
