| Caractéristiques | Détails |
|---|---|
| Type de produit | Système home cinéma |
| Puissance de sortie | Non spécifié |
| Nombre de canaux | 5.1 canaux |
| Connectivité | HDMI, USB, Bluetooth |
| Formats audio pris en charge | Dolby Digital, DTS |
| Dimensions | Non spécifié |
| Poids | Non spécifié |
| Utilisation | Idéal pour les films, jeux vidéo et musique |
| Maintenance | Nettoyage régulier des haut-parleurs et vérification des connexions |
| Sécurité | Ne pas exposer à l'humidité, utiliser des câbles certifiés |
| Informations générales | Vérifier la compatibilité avec votre téléviseur et autres appareils |
FOIRE AUX QUESTIONS - ZH-T202SF LG
Téléchargez la notice de votre Système audio home cinéma au format PDF gratuitement ! Retrouvez votre notice ZH-T202SF - LG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ZH-T202SF de la marque LG.
MODE D'EMPLOI ZH-T202SF LG

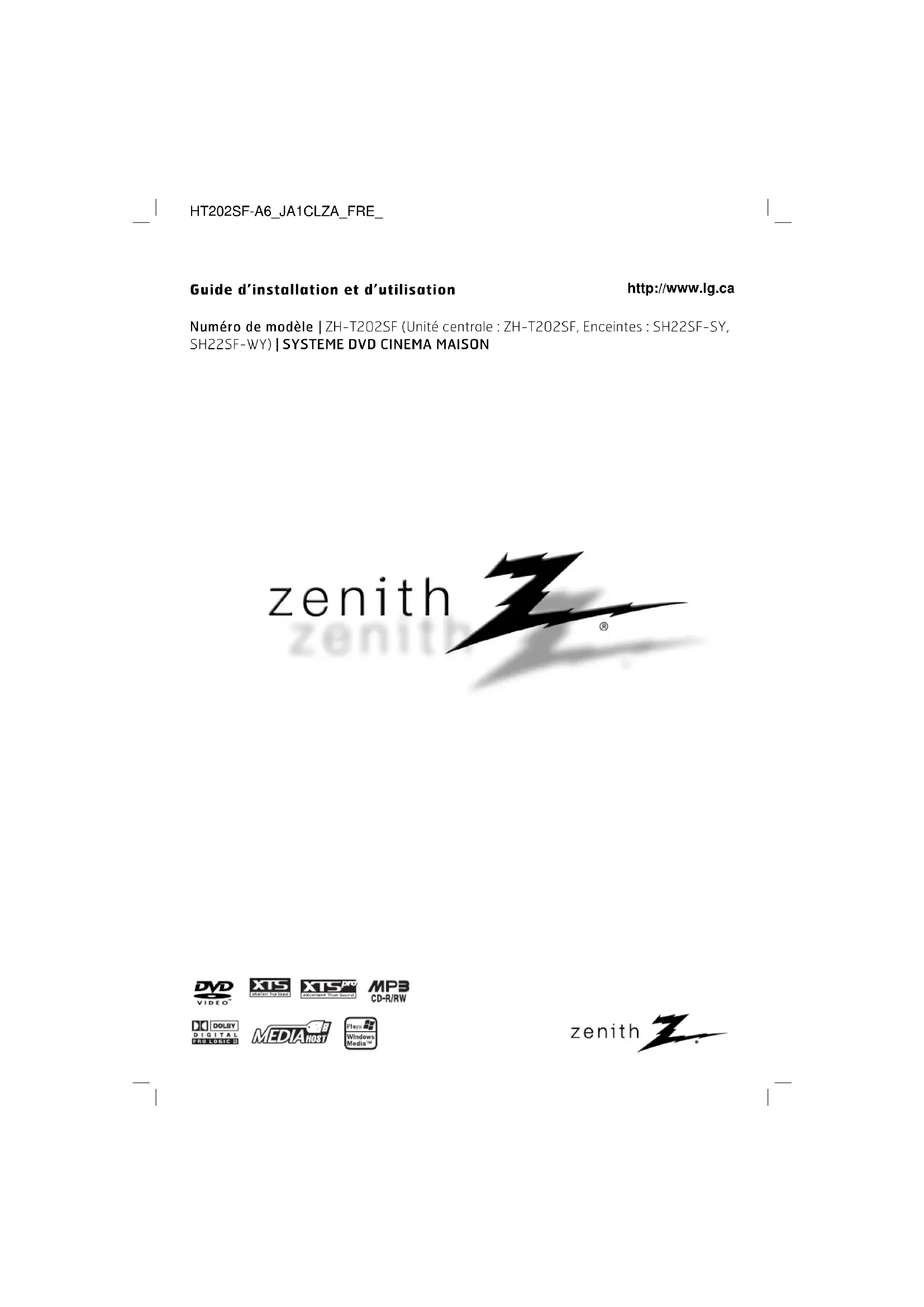

Guide d’installation et d’utilisation Numéro de modèle | ZH-T202SF (Unité centrale : ZH-T202SF, Enceintes : SH22SF-SY,
SH22SF-WY) | SYSTEME DVD CINEMA MAISON
http://www.lg.ca2 Ce témoin clignotant avec le symbole d’une flèche dans un triangle équilatéral a pour but d’avertir l’utilisateur de la présence d’un voltage dangereux non isolé, dans le boîtier de l’appareil, qui peut s’avérer d’une amplitude suffisante pour provoquer un risque d’électrocution. Le point d’exclamation qui se trouve dans un triangle équilatéral a pour but d’avertir l’utilisateur de la présence de directives de fonctionnement ou d’entretien importantes dans le manuel d’instruction qui accompagne l’appareil. ATTENTION: Ne pas installer cet équipement à un endroit confiné tel qu’une bibliothèque ou similaire.
OPTIQUES. ATTENTION: Ce produit utilise un système laser. Afin de garantir l'utilisation correcte de ce produit, veuillez lire attentivement ce manuel de l'utilisateur et le conserver pour future consultation. Si cette unité requiert du service technique, contactez un point de service après-vente agréé. L'utilisation de commandes, réglages ou l'emploi de procédures autres que celles spécifiées ici peut résulter dans une exposition dangereuse à la radiation. Pour éviter l'exposition directe au faisceau laser, n'essayez pas d'ouvrir le boîtier. Il y a de la radiation laser visible lorsqu'il est ouvert. NE FIXEZ PAS LE REGARD SUR LE FAISCEAU. AVERTISSEMENT DU FCC: Il se peut que cet appareil émette une énergie à fréquence radio ou qu’il en fasse usage. Tout changement ou modification apporté à cet appareil peut entraîner la présence d’interférences nuisibles à moins que lesdits changements ou modifications soient explicitement autorisés dans le guide d’utilisation. Tout changement ou modification non autorisé pourra annuler le droit du consommateur d’utiliser l’appareil.
RENSEIGNEMENTS RELATIFS À LA RÉGLEMENTATION
: FCC partie 15 Cet équipement a été testé et il est certifié conforme aux limites établies pour les appareils numérotés de classe B, suivant la partie 15 de la réglementation du FCC. Ces limitations sont conçues de manière à assurer une protection raisonnable contre les interférences nuisibles lors de l’installation résidentielle de cet appareil. Cet appareil génère, utilise et peut émettre des fréquences radioélectriques qui, si installé ou utilisé autrement que comme recommandé, peuvent engendrer des interférences nuisibles aux communications radiophoniques. Toutefois, en fonction du type d’installation, il est impossible de garantir l’absence d’interférences. Si cet appareil provoque des interférences nuisibles à la réception radiophonique ou télévisuelle, vérifiable par la mise en marche et la mise hors tension de l’appareil, nous vous recommandons de tenter d’éliminer ces interférences à l’aide d’une ou plusieurs des mesures suivantes:
- Réorientez ou déplacez l’antenne de réception.
- Augmentez l’écart entre l’appareil et le récepteur affecté.
- Branchez l’appareil sur une prise murale située sur un circuit autre que la prise murale alimentant le récepteur affecté.
- Faites appel à votre revendeur ou à un technicien radio/télévision qualifié. PRÉCAUTION concernant le câble d'alimentation Il est recommandé, pour la plupart des appareils, de les brancher sur un circuit spécialisé. Cela veut dire qu'un circuit comportant une prise de courant simple alimente uniquement cet appareil et qu'il n'a ni d'autres prises de courant ni d'autres circuits secondaires. Vérifiez la page des spécifications dans ce manuel de l'utilisateur pour en être sûr. Évitez de surcharger les prises murales. Les prises murales surchargées, les prises murales desserrées ou endommagées, les rallonges, les cordons d'alimentations effilochés, ou l'isolation des câbles endommagée ou fêlée sont dangereux. Toutes ces conditions risquent de provoquer un choc électrique ou un incendie. Examinez périodiquement le câble de votre appareil, et si son aspect indique qu'il est endommagé ou détérioré, débranchez-le, arrêtez momentanément l'utilisation de l'appareil, et demandez à un technicien autorisé de remplacer le câble par la pièce de rechange appropriée. Protégez le câble d'alimentation de tout emploi abusif, évitant par exemple qu'il soit tordu, entortillé ou pincé, que l'on ferme une porte ou que l'on marche sur le cordon. Faites très attention aux fiches, prises murales et au point où le cordon sort de l'appareil. Pour déconnecter l'unité du réseau électrique, retirez la prise du câble d'alimentation. Lors de l'installation de l'unité, assurez- vous que la prise soit facilement accessible.
NE PAS RETIRER LE COUVERCLE (OU LA PARTIE) IL N'Y A PAS DE PIÈCES POUVANT ÊTRE RÉPARÉES PAR L’UTILISATEUR DANS DE CETTE UNITÉ CONFIER À PERSONNEL QUALIFIÉ. ATTENTION: Afin d’éviter tout risque d’incendie ou de choc électrique, ne pas exposer ce produit à la pluie ou à la moisissure. Remarque: Le marquage du produit doit se trouver sur la surface extérieure de l’appareil.3
1. Lire les instructions - Lire attentivement toutes les
instructions et les conseils de sécurité avant de faire fonctionner l’appareil.
2. Conserver ces instructions - Les instructions de
sécurité, de fonctionnement et d’utilisation doivent être conservées à des fins de références.
Observer tous les avertissements - Tous les avertissements sur l’appareil et figurant dans les instructions doivent être observés.
4. Suivre toutes les instructions - Il faut observer toutes
5. Ne pas utiliser ce produit près de l’eau - Par exemple
près d’une piscine, d’un bain, d’un évier, dans un sous-sol humide et dans d’autres endroits semblables.
6. Nettoyer seulement avec un chiffon propre -
Débrancher l’appareil de la prise murale avant de le nettoyer. Ne pas utiliser de produits nettoyants liquides.
7. Ne pas obstruer les ouvertures de ventilation.
Installer conformément aux instructions du fabricant.– Les fentes et les ouvertures dans le boîtier assurent une ventilation et un fonctionnement fiable de l’appareil et le protègent contre les surcharges. Il ne faut pas obstruer les ouvertures en plaçant l’appareil sur un lit, un canapé, un tapis ou toute autre surface semblable. Cet appareil ne doit pas être intégré à une installation telle qu’une étagère à moins d’en assurer une ventilation appropriée ou que les instructions du fabricant ainsi l’autorisent.
8. Ne pas l'installer près de sources de chaleur comme
un radiateur, une cuisinière ou d’autres appareils semblables (y compris des amplificateurs) qui produisent de la chaleur.
9. Ne pas faire échouer le but sécuritaire de la fiche
polarisée ou de mise à la terre. Une fiche polarisée est dotée de deux lames dont une lame est plus large que l’autre. Une fiche mise à la terre est dotée de deux lames et d'une broche de mise à la terre. La lame la plus large et la broche de mise à la terre sont là pour votre sécurité. Si la fiche n’entre pas dans la prise, consultez un électricien pour le remplacement de la prise.
10. Protéger le cordon d’alimentation contre le
piétinement ou le pincement, particulièrement près de la fiche, des prises et des points de sortie du produit.
11. Utiliser seulement les accessoires spécifiés par le
12. Utiliser seulement des chariots, des supports, des
trépieds, des fixations ou des tables spécifiés par le fabricant ou vendus avec l’appareil. Si un chariot est uti-lisé, faire attention au moment de déplacer l’appareil pour que celui-ci ne bascule pas.
13. Débrancher cet appareil pendant les orages ou
lorsqu’il n’est pas utilisé pendant de longues pé-riodes.
14. Consulter du personnel qualifié pour le service. Un
service est requis lorsque le produit a été endommagé de quelque façon que ce soit, comme le cordon d’alimentation ou la fiche, que du liquide y a été renversé ou que des objets ont été insérés à l’intérieur, que le produit a été exposé à la pluie ou à l’humidité, qu’il ne marche pas normalement ou qu'il est tombé par terre.
CONSIGNES DE SÉCURITÉ IMPORTANTES
- ATTENTION : LIRE ET OBSERVER TOUS LES AVERTISSEMENTS ET LES INSTRUCTIONS DE CE GUIDE D’UTILISATION AINSI QUE CEUX INDIQUÉS SUR L’APPAREIL. CONSERVER CE GUIDE POUR RÉFÉRENCE ULTÉRIEURE. Ce produit a été fabriqué et testé en fonction de la sécurité de l’utilisateur. Toutefois, une mauvaise utilisation peut causer un risque de choc électrique ou d’incendie. Il faut observer les précautions mentionnées dans ce guide concernant l’installation, l’utilisation et le service. Cet appareil est entièrement transistorisé et ne contient aucune pièce pouvant être réparée par l’utilisateur. NE PAS ENLEVER LE COUVERCLE ARRIÈRE. RISQUE DE S’EXPOSER À UNE TENSION DANGEREUSE. RÉFÉRER TOUT SERVICE SEULEMENT À UN TECHNICIEN QUALIFIÉ.4 Introduction Maintenance et Service p. 4
- Préliminaires p. 5
- Panneau frontal/Panneau arrière p. 6

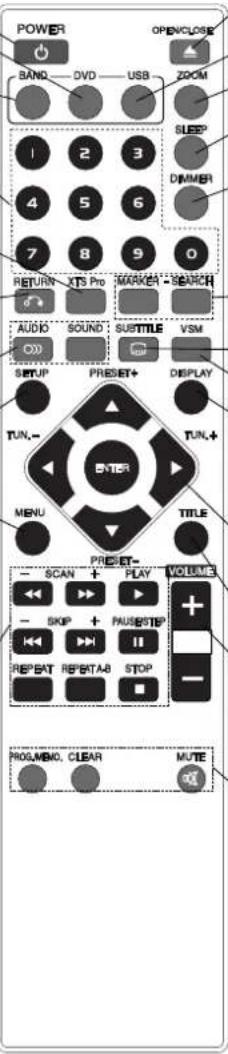

- Télécommande p. 7
- Installation et Configuration Connexion à un téléviseur p. 8
- Raccordements d'équipement optionnel p. 9

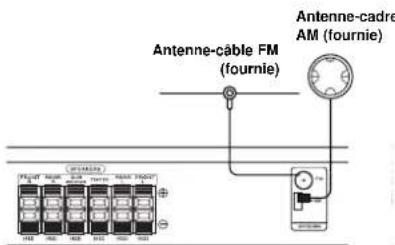

- Branchement des antennes p. 9
- Branchement des haut-parleurs p. 10
- Affichage à l’écran de l’information du disque11 Configuration initiale p. 11
- Opération Générale p. 11
- LANGAGE p. 11
- AFFICHAGE p. 12
- Audio p. 13
- Configuration des haut-parleurs 5.1 p. 13
- BLOQUE (Contrôle des parents) p. 14
- AUTRES p. 14
- Opération Fonctionnalités générales p. 15
- Fonctions supplémentaires p. 16
- Lire un CD Audio ou un fichier MP3/WMA p. 17
- Lecture programmée p. 17
- Visionnement d´un fichier JPEG p. 18
- Présélectionner les stations radio p. 19
- Écouter la radio p. 19
- Programmation du Temporisateur de Sommeil20 Variateur p. 20
- Sourdine p. 20
- XTS/XTS pro p. 20
- Son VIRTUEL p. 20
- Mode son p. 20
- Codes des Langues p. 21
- Code des régions p. 21
- Guide du dépannage p. 22
- -23 Spécifications techniques Maintenance et Service Lisez cette information avant de contacter le personnel du service technique Manipulation de l´appareil Au moment de le déplacer Prière de conserver le carton et les matériaux d´emballage. Si vous avez besoin de déplacer l´appareil, il est préférable de l´emballer tel qu´il a été délivré originairement depuis l´usine afin d´en assurer une meilleure protection. Conservez les superficies extérieures propres p. 24
N´employez pas de liquide volatil, tels que des insecticides près de l´appareil.
Ne placez pas d´objets en plastique ou en caoutchouc en contact avec l´appareil pour longtemps car ils laissent des marques sur la superficie. Nettoyage du lecteur Pour nettoyer le recepteur, employez un chiffon sec. Si les superficies sont très sales, employez un chiffon à peine mouillé avec une solution détergente douce. N´employez pas de solvants forts, tels que de l´alcool, de la benzine ou du diluant car ils peuvent endommager la superficie de l´appareil. Entretien du lecteur Le recepteur DVD/CD est un appareil de haute technologie et précision. Si la lentille optique et les pièces de tournage du disque sont sales ou usées, la qualité de l´image peut être diminuée. Selon la manipulation, un contrôle régulier et un service d´entretien sont recommandés après toutes les 1.000 heures de lecture. Pour plus de détails, veuillez contacter votre revendeur le plus proche.5 Introduction Préliminaires Pour assurer le correct emploi de cet appareil, prière de lire attentivement ce manuel et de le garder pour des consultations ultérieures. Ce mode d’emploi vous fournit de l’information sur l’utilisation et l’entretien de votre recepteur DVD/CD. Veuillez contacter le service technique autorisé pour toute réparation si nécessaire. À propos de l’affichage du symbole “ ” peut apparaître affiché sur le moniteur de votre téléviseur lors de l’opération indiquant que la fonction expliquée dans le mode d’emploi n’est pas disponible sur ce disque vidéo DVD spécifique . Symboles employés dans ce mode d’emploi Remarque: vous indique des remarques et des caractéristiques spéciales concernant l’utilisation. Conseil: vous offre des conseils et vous donne des indications afin de simplifier la tâche. Une section dont le titre comporte l’un des symboles suivants n’est applicable qu’au disque représenté par ce symbole. DVD et DVD±R/RW finalisé CD Vidéo CD Audio Disques MP3 Disques WMA Disques JPEG Fabriqués sous la licence des laboratoires Dolby. "Dolby", "Pro Logic", et le symbole double-D sont des marques déposées des Laboratoires Dolby. Œuvre inédite confidentielle. Copyright 1992-1997 Laboratoires Dolby. Tous droits réservés. Les disques compatibles DVD (disque de 8 cm / 12 cm) CD Vidéo (VCD) (disque de 8 cm / 12 cm) Audio CD (disque de 8 cm / 12 cm) En outre, cet appareil peut effectuer la lecture
, SVCD, et CD-R / CD-RW contenant des titres audio, MP3, WMA, et/ou des fichiers JPEG. Remarques: Certains disques CD-R/RW (ou DVD-RW, DVD+RW), selon l’état du matériel d’enregistrement ou du CD-R/RW (ou DVD-RW, DVD+RW) lui-même, ne peuvent pas fonctionner dans cet appareil. Ne fixez aucun label ou étiquette sur une des faces d’un disque ( face étiquetée ou face gravée). N’utilisez pas de CD de forme irrégulière (par exp. En forme de cœur ou d’octogone). Cela peut provoquer un dysfonctionnement. Code région Un code régional est imprimé à la base de l’unité. Il peut donc lire uniquement les DVD étiquetés avec la même zone ou avec “TOUTE ZONE”. Remarques sur les Codes des Régions La plupart des disques DVD comporte une planète comprenant un ou plusieurs chiffres dedans clairement visibles sur la couverture. Ce numéro doit coïncider avec le code régional de votre lecteur DVD. Le cas échéant, la lecture ne pourra pas être effectuée par cet appareil. Si vous essayez de lire un DVD dont le code de région est différent à celui de votre lecteur, vous verrez affiché sur le moniteur TV le message suivant “Vérification Code Régional” JPEG WMA MP3 ACD VCD DVD-V Introduction6 Bouton OPEN/CLOSE Boutons TUNING(-/+) /SKIP/SCAN

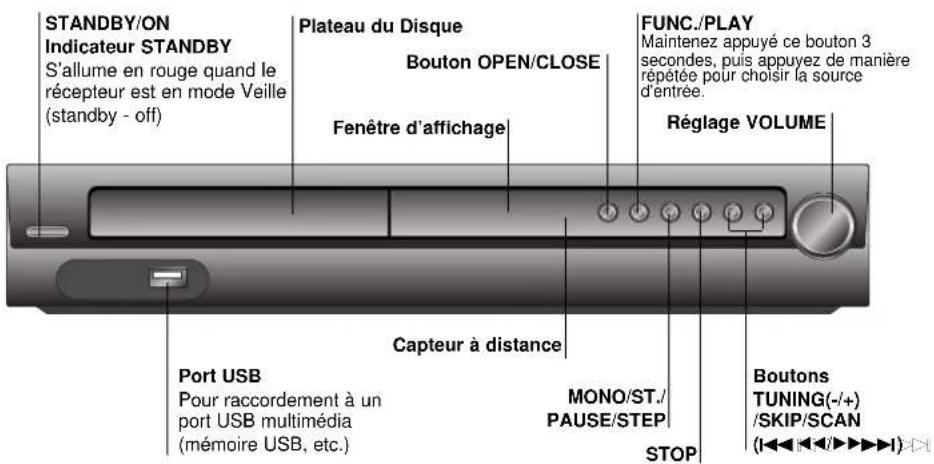

Capteur à distance Réglage VOLUME STANDBY/ON Indicateur STANDBY S’allume en rouge quand le récepteur est en mode Veille (standby - off) Fenêtre d’affichage Plateau du Disque Ne touchez pas aux broches à l‘intérieur des prises qui se trouvent sur le panneau arrière.Une décharge électrostatique peut endommager définitivement l’appareil. Port USB Pour raccordement à un port USB multimédia (mémoire USB, etc.) FUNC./PLAY Maintenez appuyé ce bouton 3 secondes, puis appuyez de manière répétée pour choisir la source d'entrée. MONO/ST./ PAUSE/STEP STOP Connecteur d’antenne FM Connecteur d’antenne AM Connecteurs HAUT-PARLEUR (SPEAKER)

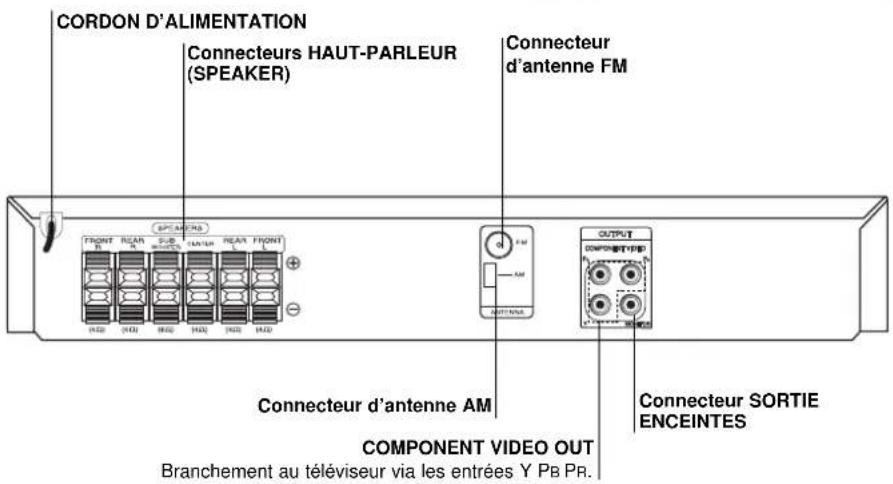

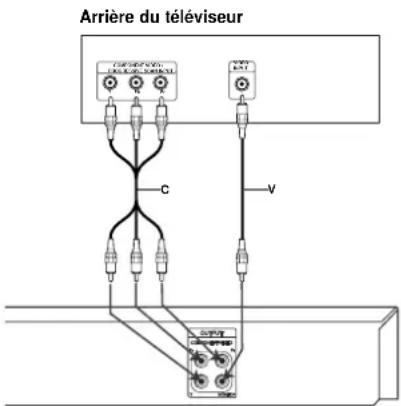

Branchement au téléviseur via les entrées Y P B PR. Connecteur SORTIE ENCEINTES7 Installation et Configuration Télécommande Plage de fonctionnement de la télécommande Pointez la télécommande en direction du capteur à distance et appuyez sur les touches. Distance: Environ 7 m du capteur à distance. Angle: Environ 30° dans chaque direction vers le capteur à distance. Mise en place de la pile de la télécommande Retirez le couvercle de la pile qui se trouve à l’arrière de la télécommande , puis insérez deux piles R03 (taille AAA) et faites correspondre la polarité polarité en alignant correctement les pôles et . Attention: Ne mélangez pas des piles anciennes et des piles neuves. Ne mélangez jamais différents types de piles (standard, alcaline, etc.). OPEN/CLOSE (
Pour ouvrir et fermer le plateau à disque. USB Lit les fichiers multimédia. ZOOM SLEEP Pour régler l'heure de mise hors tension automatique du système. DIMMER Change la luminosité de l’écran sur le panneau frontal quand l’unité est allumée. MARKER Pour marquer un point au cours de la lecture. SEARCH Pour afficher le menu de recherche par repères. SUBTITLE Pour sélectionner une langue pour les sous-titres (DVD). VSM Pour sélectionner le son VIRTUAL. DISPLAY Pour accéder à l'affichage sur écran. b/B/v/V (gauche/droite/haut/bas) Pour sélectionner une option dans le menu. ENTER Pour accepter la sélection du menu. PRESET(v/V): Pour sélectionner un chaîne de une chaîne radio. TUN.(-/+) (b/B) Pour syntoniser la station radio désirée. TITLE Pour afficher le menu titres du disque, s'il y en a. VOLUME (+/-) Pour régler le volume des haut-parleurs. PROG. Pour afficher ou masquer le menu programme. MEMO. Pour prérégler la fréquence des stations radio dans le récepteur. CLEAR Pour enlever un numéro de piste du menu programme ou un repère du menu de recherche par repères. MUTE POWER DVD Pour sélectionner la source de sortie (CD/DVD) ou y accéder. BAND Pour sélectionner le récepteur du système (bandes FM et AM) Boutons numériques 0-9 Pour sélectionner directement un service, le numéro d'une chaîne ou les options numériques dans un menu. XTS pro Produit un son plus naturel et réaliste. Produit un effet sonore plus sensationnel. RETURN Pour masquer le menu configuration. AUDIO Pour sélectionner une langue audio (DVD) ou un canal audio (CD). SOUND Pour sélectionner le mode sonore. SETUP Pour afficher ou masquer le menu configuration. MENU Pour afficher le menu sur un disque DVD. SCAN/SLOW(bb/BB) Pour effectuer des recherches en arrière et en avant. Pour lancer la lecture au ralenti en retour/avance.
PLAY (B) REPEAT Pour répéter un chapitre, une piste, un titre, tous. REPEAT A-B Pour répéter une séquence.8 Faites un des branchements suivants en fonction des capacités de votre appareil existant. Astuces
Selon votre téléviseur et les autres appareils que vous souhaitez brancher, il existe plusieurs manières de connecter le lecteur. Utilisez une des connexions décrites ci-dessous.
Regardez SVP les manuels de votre téléviseur, de votre magnétoscope, de votre chaîne stéréo ou des autres appareils pour réaliser les meilleures connexions. Attention:
Contrôlez que l’Ampli-syntoniseur DVD/CD soit branché directement au téléviseur. Sélectionnez l’entrée AV correcte sur votre téléviseur.
Ne branchez pas votre Ampli-syntoniseur DVD/CD au téléviseur via votre magnétoscope. Les images DVD pourraient subir des distorsions à cause du système de protection contre les copies. Connexion Vidéo Connectez la prise SORTIE MONITEUR de l’Ampli-syntoniseur DVD/CD à la prise vidéo du téléviseur en utilisant le câble vidéo fourni (V). Raccordement de Component Vidéo Branchez les prises jack de sortie périphérique vidéo (COMPONENT VIDEO OUT du l’Ampli-syntoniseur DVD/CD aux prises jack correspondantes du téléviseur au moyen du câble Y P B PR cable (C) Connexion à un téléviseur Rear of DVD/CD Receiver
VIDEO INPUTRear of TV Installation et Configuration Arrière du téléviseur Panneau arrière du récepteur DVD/CD9 Installation et Configuration Raccordements d'équipement optionnel Raccordez le port d'une clé de mémoire USB (ou lecteur MP3, etc.) au connecteur USB dans la face avant de l'unité. Pour enlever le dispositif USB de l’unité
1. Choisissez un mode de fonctionnement différent ou
bien appuyez deux fois à la suite sur STOP (x).
2. Retirez la prise USB de l’appareil
Remarques: Ne pas retirer l’appareil USB pendant son fonctionnement. Les fichiers musique (MP3/WMA), image (JPEG) peuvent être lus. Cet appareil ne peut pas utiliser de hub USB. Cartes mémoire recommandées Carte Flash compacte (CFC), Micro Drive (MD), Carte Smart Media (SMD), Memory Stick (MS), Carte Secure Digital (SD), Carte Multi Media (MMC), Memory Stick Pro (MS-Pro) - Compatible avec : FAT16,32 - Utilisez seulement les cartes mémoires recommandées. Les appareils qui nécessitent l’installation d’un programme supplémentaire lorsque vous les connectez à un ordinateur ne sont pas compatibles. Dans le cas d’un HDD USB, assurez-vous de bien brancher le câble supplémentaire d’alimentation dans le HDD USB pour son bon fonctionnement. L’appareil accepte jusqu’à 4 séparations du lecteur, mais pas au-delà. Si le lecteur de l’appareil USB est au moins double, un dossier du lecteur s’affiche à l’écran. Si vous souhaitez revenir au menu précédent après avoir sélectionné un dossier, appuyez sur RETURN. Les appareils photo numériques et les téléphones portables ne sont pas compatibles. Branchement des antennes Branchez les antennes FM/AM fournies pour écouter la radio. Brancher le cadre AM au connecteur de cadre AM. Connectez l’antenne-câble FM au connecteur de l’antenne FM. Remarques: Pour empêcher les interférences, éloignez l’antenne filaire AM du récepteur DVD/CD et des autres éléments. Prenez soin de déplier entièrement l’antenne FM. Après avoir connecté l’antenne FM, donnez-lui la position la plus horizontale possible. Front

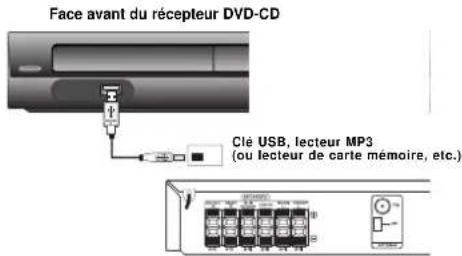

DVD/CD Receiver USB Memory, MP3 Player ( Memory Card Reader, etc.) Face avant du récepteur DVD-CDAntenne-câble FM(fournie)Antenne-cadreAM (fournie)Clé USB, lecteur MP3 (ou lecteur de carte mémoire, etc.)10 Branchement des haut-parleurs Brancher les haut-parleurs en utilisant les cordons de haut-parleurs fournis et en faisant correspondre les couleurs des bornes avec celles des cordons. Pour obtenir la meilleure amplitude de son, réglez les paramètres des haut-parleurs (distance, niveau, etc.). Remarques:

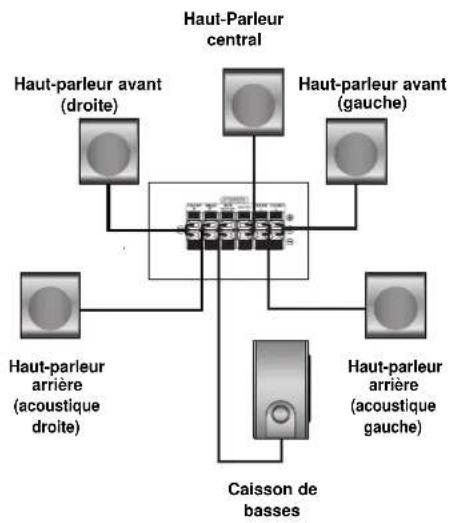

Prenez soin de bien faire correspondre le cordon haut-parleur avec la borne adéquate sur les éléments: + avec + et – avec –. Si les cordons sont inversés, le son sera déformé et manquera de précision.
Si vous utilisez les haut-parleurs ayant des caractéristiques d’entrées minimales, réglez soigneusement le volume pour éviter un rendement excessif des haut-parleurs. Attention: Les haut-parleurs arrière ne sont pas blindés. Ne pas les approcher de l’écran de la TV. Haut-parleur avant (droite) Haut-parleur avant (gauche) Haut-Parleur central Haut-parleur arrière (acoustique droite) Haut-parleur arrière (acoustique gauche) Caisson de basses11 Installation et Configuration Affichage à l’écran de l’information du disque Vous pouvez afficher à l’écran diverses informations relatives au disque inséré.
1. Appuyez sur AFFICHAGE pour afficher plusieurs
informations sur la lecture. Les éléments affichés varient en fonction du type de disques et du mode de lecture.
2. Vous pouvez sélectionner un élément en appuyant
sur v / V et modifier ou sélectionner le réglage en appuyant sur b / B. Titre (Plage) – Numéro du titre en cours (ou Plage) / nombre total de titres (ou pistes). Chapitre – Numéro du chapitre en cours / Nombre total de chapitres. Heure – Temps de lecture écoulé. Audio – Langue ou canal audio sélectionné. Sous-titrage – Sous-titres sélectionnés. Angle – Angle de prise de vue sélectionné / nombre total d’angles de prise de vue. Son – Mode son sélectionné. Remarque: Si aucune touche n’est pressée pendant plusieurs secondes, l’affichage à l’écran disparaît. Configuration initiale En vous servant du menu Setup (configuration), vous pouvez réaliser de divers réglages à des items tels que l´image et le son. En outre, vous pouvez choisir une langue pour les sous-titres et le menu de configuration. Se reporter aux pages 11 à 14 pour avoir plus de détails sur les items du menu Setup. Pour afficher et effacer le menu: Appuyez sur SETUP pour montrer le menu. Si vous appuyez une autre fois sur SETUP, vous retournez à l´écran initial. Pour passer au niveau suivant: Appuyez sur B de la télécommande. Pour revenir au niveau antérieur: Appuyez sur b de la télécommande.
1. Appuyez sur SETUP. Le menu de configuration
2. Employez v / V pour choisir l´option désirée,
appuyez après sur B pour passer au deuxième niveau. L´écran affiche la configuration actuelle pour l´ item choisi, de même que pour la configuration alternative.
3. Employez v / V pour choisir la deuxième option
désirée, appuyez après sur B pour passer au troisième niveau.
4. Employez v / V pour choisir la configuration
désirée, appuyez après sur ENTER pour confirmer votre choix. Quelques sélections demandent des procédures supplémentaires.
5. Appuyez sur SETUP ou PLAY pour quitter le menu
de Configuration. LANGAGE Langage Menu Choisissez une langue pour le menu de configuration et l´affichage sur écran. Disque Audio / Sous-Titre Du Disque / Menu Du Disque Choisissez la langue de votre préférence pour la piste audio (audio du disque), les sous-titres et le menu du disque. Original: Il fait référence à la langue originale dans laquelle le disque a été enregistré. Other – (Autre): Pour sélectionner une langue différente, appuyez sur les touches numériques pour entrer le nombre à quatre chiffres correspondant au code langue listé à la page 21. Si vous entrez un mauvais code langue, appuyez sur CLEAR.12 AFFICHAGE Aspect TV 4:3: Choisissez-le lorsque l´appareil est raccordé à un moniteur TV de taille standard 4:3 . 16:9: choisissez-le lorsque l´appareil est raccordé à un moniteur TV grand écran de 16:9 Mode D’affichage La configuration mode d´écran fonctionne uniquement lorsque le mode d´Aspect du Téléviseur est en "4:3" Letterbox –(Boîte à lettres): Montre une image large avec des bandes en haut et en bas de l´écran. Panscan: Montre automatiquement l´ image large sur la totalité de l´écran et coupe les bords excédants. Scan Progressif
e Balayage Progressif Vidéo vous offre la plus haute qualité en images avec moins de scintillement. Si vous utilisez les prises de sortie composante vidéo (COMPONENT VIDEO OUT) mais que vous raccordez ce récepteur à un téléviseur standard (analogique), réglez le balayage progressif sur la position "désactivé". Si vous utilisez les prises Composant Vidéo pour relier un téléviseur ou un moniteur compatible avec un signal de balayage progressif, réglez le Balayage Progressif sur la position On (marche). Pour activer le balayage progressif : Connectez la composante de sortie du récepteur DVD/CD à l’entrée de votre téléviseur/moniteur ; puis réglez votre téléviseur ou moniteur sur l’entrée de la composante.
Sélectionnez "Progressive Scan" du menu DISPLAY puis appuyez sur B.
A l'aide des boutons v / V, sélectionnez “Marche”.
3. Si vous appuyez sur ENTER le recepteur sera
réglé en mode Balayage Progressif. Précaution: Une fois le réglage pour la sortie à balayage progressif introduit, l'image ne sera visible que sur un téléviseur ou moniteur compatible avec le balayage progressif. Si vous réglez le Balayage Progressif sur la position On (marche) par erreur, vous devrez rétablir l'unité. Enlevez tout disque de l'unité et fermez le plateau à disque. Vérifiez que le message "PAS DE DISQUE" soit affiché sur l'écran d'affichage. Appuyez sur le bouton STOP (
) et maintenez-le enfoncé pendant cinq secondes avant de le relâcher. La sortie vidéo sera rétablie suivant la configuration standard et l'image sera de nouveau visible sur un téléviseur ou un moniteur analogique conventionnel.13 Installation et Configuration AUDIO Chaque disque DVD possède une variété d´options de sortie audio. Introduisez les options AUDIO du lecteur selon le type de système audio dont vous vous servez. Commande de plage dynamique (DRC) En format DVD*, la technologie audio numérique vous permet d’écouter les plages sonores d’un programme de la manière la plus réaliste et précise possible. Cependant, il se peut que vous souhaitiez utiliser la fonction de compression dynamique de la sortie audio (laquelle équilibre le volume entre les sons les plus élevés et les plus faibles). Ainsi, vous pouvez regarder un film en maintenant le volume sonore à un niveau relativement bas sans nuire à la netteté du son. Pour activer cette fonction, réglez DRC sur ON [activé]. *1: Dolby Digital uniquement Vocal Mettez uniquement en mode vocal si un DVD de karaoké multicanal est en lecture. Les canaux de karaoké du disque sont alors mélangés à un son stéréo normal. Configuration des haut-parleurs 5.1 Effectuez les réglages suivants pour le décodeur ambiophonique 5.1 voies incorporé.
1. Appuyez sur ENTER; le menu de Configuration
des Enceintes 5.1 s’affiche.
2. Utilisez b / B pour sélectionner l’enceinte
3. Réglez les options à l’aide des boutons
4. Appuyez sur ENTER pour confirmer votre
sélection. Retour au menu précédent. Sélection des Enceintes Sélectionnez l’enceinte que vous voulez ajuster. [Enceinte Avant (Gauche), Enceinte Avant (Droite), Caisson de Grave(Caisson de Grave), Enceinte Centrale(Centrale), Enceinte Arrière (Droite), Enceinte Arrière (Gauche)] Remarque: Certains réglages de haut-parleurs sont défendus par le contrat de licence Dolby Digital. Taille Puisque les réglages des haut-parleurs sont fixés, vous ne pouvez pas les changer. Volume Réglez le volume de sortie du haut-parleur sélectionné à l'aide des touches
. (-5dB ~ +5dB) Distance Si vous reliez les enceintes à votre Récepteur DVD/CD, le réglage de la Distance permet aux enceintes de savoir quelle distance le son doit traverser pour atteindre le point d’écoute établi. Cela permet le son provenant de chaque enceinte d’atteindre la position d’écoute en même temps. Appuyez sur b / B pour régler la Distance de l’Enceinte sélectionnée. (Vous ne pouvez pas régler les enceintes avant et le caisson de graves) Essai Appuyez sur b / B pour calibrer les niveaux de sortie de chaque enceinte. Réglez le volume de façon à ce qu’il coïncide avec le volume des signaux d’essai mémorisé dans le système. Avant Gauche (G) → Centrale → Avant Droite (D)
- Arrière Droite (D) → Arrière Gauche (G) → Caisson de Graver14 BLOQUE (Contrôle des parents) Classement Pour bloquer la lecture des DVD classifiés en fonction de leur contenu. Tous les disques ne sont pas classifiés.
Choisissez “Contrôle parental” sur le menu VERROUILLAGE puis appuyez sur B.
2. Pour accéder aux options VERROUILLAGE
(Contrôle des parents), vous devez indiquer le mot de passe que vous avez créé. Si vous n’avez pas encore rentré de mot de passe, vous êtes invité à le faire. Rentrez un mot de passe puis appuyez sur ENTER. Rentrez-le de nouveau pour vérifier. Si vous vous trompez avant d’appuyer sur ENTER, appuyez sur CLEAR (EFFACER).
Choisissez un niveau de 1 à 8 à l´aide des touches v / V. Contrôle parental 1-8: Le niveau un (1) a le plus grand nombre de restrictions et le niveau huit (8) est le moins sévère. Déverrouillage: Si vous choisissez debloque, le contrôle des parents n´est pas activé et le disque peut être lu en entier.
Appuyez sur ENTER pour confirmer votre choix de niveau d´interdiction, appuyez après sur SETUP pour quitter le menu. Mot De Passe (Code de Sécurité) Vous pouvez indiquer ou modifier votre mot de passe.
Sélectionnez l’option Mot De Passe dans le menu VERROUILLAGE (Contrôle des parents) , puis appuyez sur B.
2. Suivez l’étape 2 comme indiqué ci-dessus
(Contrôle parental). Pour modifier votre mot de passe, appuyez sur ENTER lorsque l’option “Changement” est surlignée. Rentrez votre ancien mot de passe puis rentrez et vérifiez votre nouveau mot de passe.
Appuyez sur SETUP (RÉGLAGE) pour quitter le menu. Si vous oubliez votre mot de passe Si vous oubliez votre mot de passe, vous pouvez l’effacer en respectant les indications suivantes :
1. Appuyez sur SETUP pour afficher le menu
2. Rentrez le code à 6 chiffres “210499” puis
appuyez sur ENTER. Le mot de passe est effacé. Code régional Indiquez le code de la zone dont les standards ont été utilisés pour classifier le DVD. Voir la liste page 21.
Choisissez “Code régional” sur le menu VERROUILLAGE, appuyez après sur B.
2. Suivez l’étape 2 comme montré page précédente
(Contrôle parental).
Choisissez le premier caractère à l´aide des touches v / V.
4. Appuyez sur B puis sélectionnez le second
caractère à l’aide des touches v / V.
Appuyez sur ENTER pour confirmer le code régional choisi. AUTRES PBC Mettre le contrôle de lecture (PBC) sur Marche ou Arrêt. Marche : Les CD vidéo ayant PBC sont lus selon le PBC. Arrêt : Les CD vidéo ayant PBC sont lus de la même manière que les CD audio.15 Opération Opération Fonctionnalités générales Touches Actions Z (OPEN / CLOSE) Pour ouvrir ou fermer le tiroir disque. X (PAUSE) Pendant la lecture, appuyez sur
pour passer en mode pause. Appuyez sur X plusieurs fois pour faire une lecture Image par Image. SKIP (. / >) Pendant la lecture, appuyez sur SKIP (. ou >) pour aller au chapitre/à la piste suivante ou pour retourner au début du chapitre/de la piste en cours. Appuyez deux fois sur SKIP . pour revenir au chapitre/piste précédente. SCAN (m / M) Pendant la lecture appuyez plusieurs fois sur SCAN (m ou M) pour sélectionner la vitesse de scan désirée. DVD : bb, bbb, bbbb, bbbbb, bbbbbb
WMA/MP3, Audio CD : m (X2, X4, X8) ou M (X2, X4, X8) REPEAT Pendant la lecture, appuyez plusieurs fois sur REPEAT pour sélectionner le mode de répétition désiré. Disques Vidéos DVD : Chapter/Title/Off Video CD, Audio CD, Disques MP3/WMA : Plage / Tous / Arret REPEAT A-B Pendant la lecture, chaque pression de la touche A-B sélectionne le point A puis le point B, puis lance la répétition de la séquence comprise entre A (début) et B (fin). Appuyez sur REPEAT A-B pour sortir. ZOOM Pendant la lecture ou en mode pause, appuyez sur ZOOM pour agrandir l’image vidéo (3 niveaux). Vous pouvez vous déplacer au sein de l’image agrandie à l’aide des touches bBvV. TITLE Si le titre du DVD en cours dispose d’un menu, le menu du titre apparaît à l’écran. Autrement, le menu du disque apparaît. MENU Le menu du disque apparaît à l’écran. (SUBTITLE) Pendant la lecture, appuyez sur SUBTITLE à plusieurs reprises pour sélectionner la langue des sous-titres que vous souhaitez. (Langue AUDIO) Pendant la lecture, appuyez plusieurs fois sur AUDIO pour changer de langue ou de piste audio. (Canal AUDIO) Appuyez sur AUDIO à plusieurs reprises pendant la lecture pour régler un canal audio différent (STÉRÉO, GAUCHE ou DROIT). SLOW En mode pause, appuyez sur SLOW (m ou M) pour sélectionner la vitesse souhaitée. DVD : t (1/2, 1/4, 1/8, 1/16) ou T (1/2, 1/4, 1/8, 1/16) Video CD : T (1/2, 1/4, 1/8, 1/16) Disques VCDDVD VCD DVD DVD DVD DVD VCDDVDVCDDVD ALL ALL ALL VCDDVD ALL ALL16 Remarques sur les fonctionnalités générales:
Le zoom risque d´être inopérant pour quelques DVD.
La fonction de répétition de la sélection A-B est uniquement disponible pour la piste en cours. Fonctions supplémentaires Recherche par l'heure Pour démarrer la lecture d'un disque à une heure quelconque choisie:
1. Appuyez sur DISPLAY en cours de lecture.
2. Appuyez sur v / V pour sélectionner l'icône de
l'horloge et le message “--:--:--” s'affichera.
3. Introduisez l'heure de démarrage requise en
heures, minutes et secondes de gauche à droite. Si vous vous trompez de numéros, appuyez sur CLEAR pour effacer les numéros que vous avez introduits. Puis introduisez les numéros corrects.
4. Appuyez sur ENTER pour confirmer. Le lecture
démarrera à l'heure sélectionnée. Recherche du marqueur Pour introduire un marqueur On peut enclencher la lecture depuis neuf points mémorisés au maximum. Pour introduire un marqueur, appuyez sur MARKER au point désiré du disque. L´icône du Marqueur est affiché brièvement sur le moniteur TV. Répétez cela afin d´introduire les neuf marqueurs. Pour retourner à une scène marquée ou l´effacer
1. Pendant la lecture, appuyez sur SEARCH. Le
menu de recherche du marqueur est affiché sur l´écran.
2. Appuyez sur b / B pendant 10 secondes pour
choisir le numéro de marqueur auquel vous voulez retourner ou celui que vous désirez effacer.
3. Appuyez sur ENTER et la lecture commencera
depuis la scène marquée. Ou bien appuyez sur CLEAR et le numéro du marqueur sera effacé sur la liste.
4. On peut lire une scène marquée quelconque en
introduisant son numéro sur le menu de recherche du marqueur. Economiseur d´écran L´économiseur d´écran est affiché lorsque le lecteur DVD est laissé en mode de lecture arrêtée pendant cinq minutes environ. Mémoire de la dernière scène Ce lecteur mémorise la dernière scène du dernier disque lu. La scène reste dans la mémoire même si le disque est enlevé du boîtier ou si l´appareil est débranché. Si l´on introduit un disque ayant une scène mémorisée, la scène est automatiquement lue. Remarque: Ce lecteur ne mémorise pas la scène d´un disque si l´appareil est mis hors tension avant de commencer la lecture dudit disque.
Vous pouvez rapidement profiter de la musique et des films. La vitesse 1.5 vous permet de regarder des films et d’écouter de la musique à une vitesse supérieure à la vitesse normale d’un disque.
1. Appuyer sur la touche PLAY au cours de la lecture
normale. L’image et le son apparaîtront à la vitesse 1.5.
2. Pour revenir en mode de lecture normale, appuyer
sur PLAY. ACD WMA MP3VCDDVD DVD VCDDVD VCDDVD17 Opération Lire un CD Audio ou un fichier MP3/WMA Cet appareil peut lire les CD Audios et les supports contenant des fichiers MP3/WMA. MP3/WMA/CD Audio Une fois que vous avez inséré un support contenant des fichiers MP3/WMA ou un CD audio, un menu apparaît sur l’écran de la télévision. Appuyez sur v / V PLAY (LECTURE) ou ENTER et la lecture démarre. Vous pouvez utiliser différentes fonctions de lecture. Voir pages 15. ID3 TAG Lors de la lecture d'un fichier contenant d'information telle que des titres de pistes, vous pouvez voir cette information en appuyant sur DISPLAY. [ Song, Artist, Album, Genre, Comment ] Conseils:
Appuyez sur MENU pour vous déplacer vers la page suivante.
Pour le CD mixte ayant des fichiers MP3/WMA et JPEG, les menus de MUSIC et PHOTO peuvent être modifiés. Appuyez sur TITLE et le mot MUSIC ou PHOTO sera remarqué en haut du menu. Lecture programmée La fonction Programme vous permet de garder vos pistes favorites dans la mémoire du lecteur, à partir d’un disque donné. Un programme peut contenir 300 pistes.
1. Insérez un disque.
Disques CD audio ou MP3/WMA:
2. Sélectionnez une piste dans la "Liste", puis
appuyez sur PROG. ou sélectionnez l'icône " (Ajouter)". Appuyez ensuite sur ENTER pour insérer la piste sélectionnée dans la liste programmée. Répétez le pas 2 pour insérer d'autres pistes dans la liste programmée. Remarque: Vous pouvez ajouter toutes les pistes dans le disque. Sélectionnez l'icône “ (Ajouter tout)", puis appuyez sur ENTER.
3. Sélectionnez la piste de la liste programmée par
laquelle vous voulez faire démarrer la lecture. Appuyez sur MENU pour vous déplacer vers la page suivante.
Appuyez sur PLAY ou ENTER pour démarrer. La lecture démarre dans l’ordre que vous avez programmé pour les pistes. La lecture s’arrête après une seule lecture des pistes dans la liste programmée
5. Pour reprendre le mode de lecture normal à partir
de la lecture programmée, sélectionnez une piste dans la liste du AUDIO CD (ou MP3/WMA) et ensuite appuyez sur PLAY. Répétition des pistes programmées
1. Appuyez sur REPEAT lors de la lecture d'un
disque. L’icône Répétition s’affichera.
2. Appuyez sur REPEAT pour sélectionner le mode
de répétition désiré.
- Piste: répète la piste actuelle.
- Tout: répète toutes les pistes de la liste programmée.
- Désactivé (pas d'affichage): ne lit pas à plusieurs reprises. Effacement d'une piste de la liste programmée
1. Utilisez les boutons vVpour sélectionner la piste
que vous voulez effacer de la liste programmée.
2. Appuyez sur CLEAR. Ou sélectionnez l'icône "
(Effacer)", puis appuyez sur ENTER pour insérer la piste sélectionnée dans la liste programmée. Répétez cela pour effacer d’autres pistes de la liste. Effacement de toute la liste programmée Appuyez sur v / V pour vous déplacer vers la liste “ puis appuyez sur ENTER. Remarque: Les programmes sont également effacés lorsque le disque est enlevé. Pour être compatibles avec ce lecteur, les disques MP3/WMA doivent avoir les caractéristiques suivantes:
- Fréquence d'échantillonnage : entre 32 et 48kHz (MP3), entre 24 et 48 kHz (WMA).
- Vitesse de Bit: entre 32 - 320kbps (MP3), 40 - 192kbps (WMA)
- L´appareil ne peut pas effectuer la lecture d´un fichier MP3/WMA comportant autre extension qui ne soit pas ".mp3" / ".wma".
- Le format physique du CD-R devra être ISO 9660.
- Si des fichiers MP3 / WMA sont enregistrés à l´aide d´un logiciel ne pouvant pas créer de système de fichier (ex.: Direct-CD), il est impossible de lire les fichiers MP3/ WMA. L´emploi de Easy-CD Creator créant un système de fichier ISO 9660 est conseillé.
- Les noms des fichiers devront comporter 8 lettres au maximum et incorporer une extension.mp3 ou .wma.
- Ils ne doivent pas comporter de caractères spéciaux tels que / ? * : " < > l etc.
- Le nombre total de fichiers sur le disque devra être inférieur à 999. Ce lecteur DVD/CD exige des disques et des enregistrements conformes à certains standards techniques afin d´atteindre une qualité de lecture optimale. Les DVD pre-enregistrés sont conçus pour respecter automatiquement ces standards. Il existe plusieurs types de formats de disques à enregistrer différents (y compris CD-R, contenant des fichiers MP3 ou WMA) et ceux-ci demandent certaines conditions pre-existantes (voir ci-dessus) afin d´en assurer une lecture compatible. Les clients doivent savoir qu´une autorisation est requise pour télécharger des archives MP3 / WMA ainsi que de la musique depuis l´Internet. Notre entreprise n´a pas le droit d´octroyer cette permission- là. Celle-ci devra toujours être demandée au détenteur de droits d´auteur.18 Visionnement d´un fichier JPEG Cette unité peut lire des disques contenant des fichiers JPEG. Avant de lire des enregistrements en format JPEG, veuillez consulter la section des remarques sur les enregistrements JPEG à droite.
1. Introduisez un disque et fermez le boîtier.
Le menu PHOTO est affiché sur le moniteur TV.
Appuyez sur V / v pour choisir un dossier, et appuyez sur ENTER. Une liste des fichiers sera affichée dans le dossier. Si vous vous trouvez sur une liste des fichiers et vous désirez retourner à la liste de Dossiers, employez les touches V / v de la télécommande pour sélectionner et appuyez sur ENTER.
3. Si vous désirez visionner un fichier déterminé,
appuyez sur V / v pour sélectionner un fichier et appuyez sur ENTER ou PLAY. La vision du fichier commence.Au moment de visionner un fichier, vous pouvez appuyer sur STOP pour retourner au menu précédent (JPEG menu). Conseil:
Il y a quatre options pour la vitesse de défilement: : > lente, >> (Normal), >>> rapide et II Off (désactivée) Utilisez les boutonsvVbBpour mettre en surbrillance la vitesse. Ensuite, utilisez les boutons b / B pour sélectionner l'option que vous voulez utiliser, puis appuyez sur ENTER.
Si vous réglez la vitesse sur l'option désactivée, la présentation des diapositives n'est pas activée. Diaporama (Présentation des Diapositives) Employez vVbBpour sélectionner Slide Show et appuyez après sur ENTER. Image Immobilisée
1. Appuyez sur PAUSE/STEP pendant le
visionnement d´une diapositive. L´appareil sera mis maintenant en mode PAUSE.
2. Pour retourner au visionnement de la diapositive,
appuyez sur PLAY ou appuyez sur PAUSE/STEP à nouveau. Se déplacer vers un autre fichier Appuyez une fois sur SKIP (. ou >) en cours de visionnement d'une image pour avancer ver le fichier suivant ou précédant. Pour pivoter l'image Appuyez sur v /V /b /B pendant que vous voyez une image pour la pivoter dans le sens des aiguilles d'une montre ou dans le sens contraire. Zoom Chaque fois que vous appuyez sur ZOOM, le réglage change dans l’ordre suivant. Zoom on [activé] y Zoom off [désactivé] Appuyez sur v/ B/M pour agrandir l’image vidéo. Appuyez sur V/ b/m pour réduire l’image vidéo. ListeJPEG Folder 1JPEG Folder 2JPEG Folder 3JPEG Folder 4JPEG Folder 5JPEG Folder 6JPEG Folder 7JPEG Folder 8PHOTO La compatibilité du disque JPEG avec ce lecteur est ainsi limitée:
- En fonction de la taille et du nombre des fichiers JPEG, il peut prendre longtemps pour que le lecteur de DVD/CD lisse les contenus du disque. Si vous ne voyez pas l'affichage sur écran après plusieurs minutes, c'est peut être que certains fichiers sont trop longs, faites diminuer la résolution des fichiers JPEG au-dessus des 2760 x 2048 pixels et enregistrer un autre disque.
- Le nombre de fichiers et de dossiers sur le disque devra être inférieur à 999.
- Quelques disques peuvent être incompatibles vu la différence de format d´enregistrement ou leurs caractéristiques.
- Vérifiez que tous les fichiers sélectionnés aient des extensions ".jpg" au moment de les copier sur le lay-out du CD.
Si les fichiers ont des extensions ".jpe" ou ".jpeg", prière de les enregistrer comme des fichiers ".jpg".
- Les fichiers sans extension ".jpg" ne pourront pas être lus par ce lecteur DVD. Même dans le cas où les fichiers sont montrés comme des fichiers d´image JPEG sur l´Explorateur de Windows.19 Opération Présélectionner les stations radio Vous pouvez présélectionner 50 stations FM et AM(MW). Avant de les faire fonctionner, prenez soin de vérifier que le volume est au minimum.
Appuyez sur la touche BAND de la télécommande, jusqu’à ce que FM ou AM(MW) apparaisse dans la fenêtre d’affichage.
2. Puis, à chaque fois que vous appuierez sur
FM et AM(MW) s’afficheront alternativement.
3. Appuyez sans relâcher sur TUN.(-/+) pendant
environ deux secondes jusqu'à ce que la fréquence affichée commence à changer ; relâchez alors la touche. Le balayage s’arrête lorsque le récepteur DVD/CD trouve une station.
4. Appuyez sur la touche PROG./MEMO. de la
télécommande. Un numéro présélectionné apparaîtra sur l’écran.
5. Appuyez sur les touches PRESET +/- de la
télécommande pour définir le numéro de présélection désiré.
6. Appuyez une nouvelle fois sur la touche
PROG./MEMO. de la télécommande. La station est enregistrée.
7. Répétez les étapes de 3 à 6 pour enregistrer les
autres stations. Pour régler une station avec un faible signal Appuyez à plusieurs reprises sur TUN (-/+) dans l’étape 3 pour syntoniser une station manuellement. Pour annuler toutes les stations mémorisées Maintenez appuyée la touche PROG/MEMO pour environ deux secondes et “ERASE” apparaîtra dans la fenêtre d’affichage, puis appuyez à nouveau sur PROG/MEMO. et les émetteurs sont effacés. Si vous êtes entrés par erreur dans le mode "ERASE" et si vous ne souhaitez pas effacer la mémoire, n’appuyez sur aucune touche. Après quelques secondes, l’affichage "ERASE" disparaît tout seul et revient au mode normal. Remarque Si toutes les stations ont déjà été entrées, le message FULL (PLEINE) apparaîtra sur l’écran pendant un moment, c’est alors qu’un numéro présélectionné s’affichera. Pour modifier le numéro présélectionné, suivre les étapes 5-6 comme ci-dessus Écouter la radio Préréglez d’abord les stations radio dans la mémoire de l’Ampli-syntoniseur DVD/CD. (voir "Préréglage des stations radio" sur la gauche).
1. Appuyez sur BAND jusqu’à ce que FM ou
AM(MW) apparaisse sur l’écran. La dernière station reçue est sélectionnée.
2. Appuyez plusieurs fois sur PRESET +/- pour
sélectionner la station désirée. Chaque fois que vous appuyez sur la touche, le récepteur DVD/CD enregistre une station présélectionnée à la fois.
3. Réglez le volume à l'aide du bouton VOLUME du
panneau avant ou en appuyant à répétition sur les touches + ou - de la télécommande. Pour éteindre la radio Appuyez sur POWER pour éteindre le récepteur DVD/CD ou choisir un autre mode (DVD/CD, AUX, USB). Pour écouter des stations de radio non présélectionnées Utilisez le réglage manuel ou automatique de l’étape 2. Pour un accord manuel, appuyez sur TUN.(-/+) à plusieurs reprises. Pour un accord automatique, appuyez sans relâcher sur TUN.(-/+) du panneau avant pendant environ deux secondes. Pour sélectionner directement un émetteur préprogrammé Vous pouvez utiliser les touches numériques de la télécommande pour sélectionner directement un émetteur préprogrammé. Par exemple, pour écouter l’émetteur préprogrammé 4, appuyez sur 4 de la télécommande. Appuyez sur 1, puis sur 9 (dans les 3 secondes) pour écouter l’émetteur 19 préprogrammé. Pour information Si un programme FM est brouillé Appuyez sur MONO/ST. sur le panneau avant "ST." afin que ST disparaisse de l’écran. Il n’y aura aucun effet stéréo mais la réception sera meilleure. Appuyez à nouveau sur la touche pour rétablir l’effet stéréo. Pour une meilleure réception Réalignez l’antenne.20 Programmation du Temporisateur de Sommeil Vous avez la possibilité de régler le récepteur DVD/CD pour qu’il s’éteigne automatiquement à une heure précise.
1. Appuyez sur SLEEP pour régler l’heure de
sommeil programmée. Le témoin SL et l’heure de sommeil apparaissent sur la fenêtre.
2. Chaque fois que vous appuyez sur SLEEP, les
réglages changent dans l’ordre suivant. SL 180 →150 →120→90 →80 → 70 → 60→ 50 → 40 → 30
- 20 →10 →OFF Remarque Vous pouvez vérifier le temps restant avant que le récepteur DVD/CD ne s’éteigne. Appuyez sur SLEEP. Le temps restant apparaît sur l’écran. Variateur Cette fonction s’affiche dans la fenêtre d’affichage et l’indicateur du volume est en condition allumée. Appuyez plusieurs fois sur la touche DIMMER. Sourdine Appuyez sur MUTE pour mettre en sourdine votre appareil. Vous pouvez mettre en sourdine votre appareil pour, par exemple, répondre au téléphone. XTS/XTS pro Chaque fois que vous appuyez sur XTS pro, la configuration change dans l'ordre suivant : On (XTS) → NORMAL → Pro (XTS-P)...
XTS-P La qualité sonore unique de la technologie LG crée le son optimal afin d'obtenir une lecture parfaite du son original et d'écouter une source sonore vive.
XTS Lors de la lecture d'une image vidéo dont les basses sont faibles par rapport à la musique en général, cette fonction sert à renforcer le son du caisson de basses afin d'obtenir un son vous satisfaisant. En mode DÉTOUR CANAL 2, cette fonction sert à créer un effet sonore de haute qualité grâce à un niveau sonore similaire provenant des enceintes arrière et avant. Remarque: Le mode XTS est temporairement désactivé pendant le changement du canal 2.1 au canal 5.1 et il est désactivé lors du changement vers le canal 2.1.
NORMAL Les modes XTS-P et XTS sont désactivés. Son VIRTUEL Appuyer sur VSM pour régler le son VIRTUEL.
Son 3D en temps réel fournissant de la technologie à l’aide des sources stéréo, optimisé pour les haut- parleurs stéréo. Les téléspectateurs peuvent éprouver des effets ambiophoniques virtuels surprenants à partir de leurs propres lecteurs multimédia.
Son multicanal Le son à canaux multiples change le son de 5.1 à un son virtuel de 10.1, donnant ainsi la sensation d’écouter à la fois les haut-parleurs de droite, de gauche et du centre. Mode son Vous pouvez profiter du son surround en sélectionnant simplement les champs sonores pré-programmés selon le programme que vous souhaitez écouter. (son de 2 canaux uniquement) Appuyer sur la touche SOUND à plusieurs reprises. bPASS(BYPASS)
- Le cordon d’alimentation est débranché.
- Pas de disque inséré.
- Le téléviseur n’est pas réglé de manière à recevoir la sortie du signal DVD.
- Le câble vidéo n’est pas correctement connecté.
- Le téléviseur raccordé est hors tension.
- L’équipement raccordé avec le câble audio n’est pas réglé de manière à recevoir la sortie du signal DVD.
- Les câbles audio ne sont pas correctement connectés.
- L’équipement raccordé au moyen du câble audio est hors tension.
- Le câble de connexion audio est abîmé.
- Pas de disque inséré.
- Insertion d’un disque ne pouvant être lu.
- Le disque est positionné à l’envers.
- Le disque n’est pas positionné à l’intérieur du guide.
- Un menu est affiché sur l’écran du téléviseur.
- Le niveau de classification est réglé.
- Les haut-parleurs et ses éléments sont faibles.
- L’ampli-syntoniseur est placé trop près du téléviseur. Solution
- Branchez correctement le cordon d’alimentation sur la prise secteur.
Insérez un disque. (Vérifiez que l’indicateur DVD ou CD audio, situé dans la fenêtre d’affichage du récepteur DVD/CD, est allumé).
Sélectionnez le mode entrée vidéo approprié sur le téléviseur, de telle sorte que l’image provenant du récepteur DVD/CD apparaisse sur l’écran du téléviseur.
- Branchez correctement le câble vidéo sur les prises.
- Allumez le téléviseur.
Sélectionnez le mode entrée approprié sur l’ampli/tuner audio, de manière à pouvoir écouter le son en provenance du récepteur DVD/CD.
- Branchez correctement le câble audio sur les prises.
- Mettez l’équipement raccordé par le câble audio sous tension.
- Remplacez-le par un nouveau.
Insérez un disque. (Vérifiez que l’indicateur DVD ou CD audio, situé dans la fenêtre d’affichage du récepteur DVD/CD, est allumé).
Insérez un disque pouvant être lu. (Vérifiez le type du disque, le système de couleurs et le code de région).
- Positionnez la face de lecture du disque vers le bas.
- Positionnez correctement le disque sur le plateau, à l’intérieur du guide.
- Appuyez sur la touche SETUP pour désactiver l’écran menu.
Annulez la fonction Rating (classification) ou modifiez le niveau de classification.
- Branchez soigneusement les haut- parleurs et ses éléments
- Eloignez votre téléviseur des composants audio.23
Symptôme Impossible de capter les stations de radio. La télécommande ne fonctionne pas correctement. L’affichage du panneau frontal est trop terne. Cause
- L’antenne est mal positionnée ou mal branchée.
- Le signal des stations est trop faible (lorsque la recherche automatique de stations est utilisée).
- Aucune station n'a été pré-sélectionnée ou effacée (lors du réglage en scannant les stations pré-sélectionnées).
- La télécommande n’est pas dirigée vers le capteur à distance du récepteur DVD/CD.
- La télécommande est trop éloignée du récepteur DVD/CD.
- Un obstacle se trouve sur le trajet allant de la télécommande au récepteur DVD/CD.
- Les piles de la télécommande sont épuisées.
- Rien n’est affiché sur l’affichage du panneau frontal. Solution
- Réglez les antennes et branchez une antenne extérieure si nécessaire.
- Réglez la station manuellement.
- Présélectionnez les stations (page 19).
- Dirigez la télécommande vers le capteur à distance du récepteur DVD/CD.
- Utilisez la télécommande à une distance maximum de 7 mètres.
- Enlevez l’obstacle en question.
- Remplacez les piles par des piles neuves.
- Appuyer sur DIMMER sur la télécommande.❋ Le design et les caractéristiques sont susceptibles d’être modifiés à tout moment. GénéralCD/DVDVidéo Amplificateur Haut-Parleurs Tuner
[MW] (* Dépend des réglages de mode son et de la source, la sortie de son peut être inexistante
Spécifications techniques Alimentation Voir sur l'étiquette principale Consommation Voir sur l'étiquette principale Poids total 2.4 kg Dimensions externes (W x H x D) 360 x 63 x 307 mm Conditions d’exécution Température: de 5°C à 35°C, Etat d’exécution: Horizontal Taux d’humidité 5% à 85% Laser Diode laser, longueur d’ondes 650 nm Système signal NTSC 525/60 Bande de fréquences (audio) 160 Hz à 18 kHz Taux signal/bruit (audio) Plus de 75 dB (1 kHz, NOP -6 dB, 20 kHz LPF/A-Filtre) Gamme dynamique (audio) Plus de 70 dB Distorsion harmonique(audio) 0.5 % (1 kHz, à la position 1W) (20 kHz LPF) Sortie Vidéo 1.0 V (p-p), 75 Ω, synchro négative.
RCA jack x 1 Composant sortie vidéo (Y) 1.0 V (p-p), 75 Ω, synchro négative., RCA jack x 1
B)/(PR) 0.7 V (p-p), 75 Ω, RCA jack x 1 Réglage du son 87.5 - 108.0 MHz ou 65.0 - 74.0 MHz, 87.5 - 108.0 MHz Fréquence Intermédiaire 10.7 MHz Rapport signal/bruit 60 dB (Mono) Réponse fréquence 160 - 10,000 Hz Réglage du son 522 - 1,620 kHz ou 520 - 1,720 kHz Fréquence Intermédiaire 450 kHz Mode stéréo 30W + 30W (Puissance de sortie nominale 20W, 4Ω à1 kHz, THD 10 %) Mode son ambiance Front: 30W + 30W (Puissance de sortie nominale 30W, THD 10 %) Centre*: 30W Surround*: 30W + 30W (Puissance de sortie nominale 20W, 4Ω à 1 kHz, THD 10 %) Subwoofer*: 50W (Puissance de sortie nominale 40W, 8Ω à 30 Hz, THD 10 %) Entrées AUX IN Haut-parleur d'ambiance/central Caisson de basse passif (SH22SF-SY) (SH22SF-WY) Type 1 voie 1 haut-parleurs 1 voie 1 haut-parleurs Impédance 4 Ω 8 Ω Réponse fréquence 160 - 20,000 Hz 65 - 1,500 Hz Niveau de pression acoustique 83 dB/W (1m) 84 dB/W (1m) Puissance d'entrée 30 W 50 W Puissance d'entrée max 60 W 100 W Dimensions totales (L x H x P) 94 x 102 x 88 mm 144 x 250 x 230 mm Poids total 0.35 kg 2.81 kg
