d-Copia 400MF - Photocopieur OLIVETTI - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Multifonction (impression, copie, numérisation, fax)
Vitesse d'impression	40 pages par minute
Résolution d'impression	600 x 600 dpi
Capacité du bac à papier	250 feuilles
Connectivité	USB, Ethernet, Wi-Fi (selon modèle)
Fonctionnalités de numérisation	Numérisation couleur, recto verso
Consommables	Toner et tambour séparés, cartouches de toner disponibles
Maintenance	Nettoyage régulier des rouleaux, remplacement des toners
Sécurité	Fonctionnalités de sécurité réseau, protection par mot de passe
Dimensions	Dimensions compactes adaptées aux bureaux
Poids	Environ 25 kg
Garantie	Garantie standard de 1 an

FOIRE AUX QUESTIONS - d-Copia 400MF OLIVETTI

Comment résoudre un bourrage papier sur l'OLIVETTI d-Copia 400MF ?

Pour résoudre un bourrage papier, ouvrez le capot de l'imprimante et retirez doucement le papier coincé. Assurez-vous que tous les morceaux de papier sont enlevés avant de refermer le capot.

Que faire si l'imprimante ne s'allume pas ?

Vérifiez que l'imprimante est correctement branchée à une prise de courant fonctionnelle. Testez avec un autre câble d'alimentation si nécessaire.

Comment remplacer la cartouche d'encre de l'OLIVETTI d-Copia 400MF ?

Ouvrez le panneau d'accès aux cartouches, retirez la cartouche vide en la tirant vers vous, puis insérez la nouvelle cartouche jusqu'à ce qu'elle s'enclenche en place.

Comment ajuster les paramètres d'impression ?

Accédez au menu des paramètres d'impression sur le panneau de contrôle de l'imprimante. Vous pouvez y ajuster la qualité d'impression, le format du papier et d'autres options.

Pourquoi l'imprimante imprime-t-elle des pages blanches ?

Cela peut être dû à une cartouche d'encre vide ou mal installée. Vérifiez le niveau d'encre et réinstallez la cartouche si nécessaire.

Comment connecter l'OLIVETTI d-Copia 400MF à un réseau Wi-Fi ?

Accédez au menu des paramètres réseau sur le panneau de contrôle, sélectionnez 'Wi-Fi', puis suivez les instructions pour choisir votre réseau et entrer le mot de passe.

Comment nettoyer la tête d'impression ?

Utilisez l'option de nettoyage de la tête d'impression dans le menu d'entretien de l'imprimante. Cela peut être fait à partir du panneau de contrôle ou via le logiciel de l'imprimante sur votre ordinateur.

Comment imprimer en recto verso avec l'OLIVETTI d-Copia 400MF ?

Accédez aux paramètres d'impression sur votre ordinateur, choisissez l'option d'impression recto verso, puis lancez l'impression. Vérifiez que votre modèle prend en charge cette fonctionnalité.

Quel type de papier est recommandé pour l'OLIVETTI d-Copia 400MF ?

Utilisez du papier de qualité standard, spécifiquement conçu pour les imprimantes laser, avec un grammage entre 80 g/m² et 120 g/m² pour de meilleurs résultats.

Comment réinitialiser l'imprimante aux paramètres d'usine ?

Accédez au menu des paramètres, recherchez l'option 'Réinitialiser' ou 'Restaurer les paramètres d'usine', et suivez les instructions à l'écran.

Que faire si l'imprimante affiche un message d'erreur ?

Prenez note du code d'erreur affiché et consultez le manuel de l'utilisateur pour les solutions spécifiques à ce code.

MODE D'EMPLOI d-Copia 400MF OLIVETTI

Veuillez lire le guide d'utilisation avant d'utiliser le copieur. Conservez-le à proximité de celui-ci, afin de pouvoir le consulter facilement.

PUBLICATION EMISE PAR :

Olivetti, S.p.A.

Tous droits réservés

Juillet, 2006

Les qualités requises pour ce produit sont garanties par le label Ⓒ appliqué sur le produit même.

Le constructeur se réserve le droit d'apporter des modifications au produit décrit dans cette documentation à tout moment et sans préavis.

ENERGY STAR est une marque déposée des États-Unis.

Le programme ENERGY STAR est un plan de réduction d'énergie présenté par l'Agence pour la protection de l'Environnement des États-Unis afin de répondre aux problèmes concernant l'environnement et pour encourager le développement et l'utilisation d'équipement de bureau ayant un meilleur rendement énergétique.

Nous attirons votre attention sur les actions suivantes qui peuvent compromettre la conformité attestée ci-dessus et les caractéristiques du produit :

• Alimentation électrique erronée.
• Installation ou utilisation erronée ou non conforme aux indications exposées dans le manuel d'utilisation fourni avec le produit.
• Remplacement de composants ou d'accessoires originaux par des pièces non approuvées par le constructeur, ou effectué par du personnel non autorisé.

Tous droits réservés. Aucune partie de ce document ne peut être reproduite ou transmise sous quelque forme ou par quelque moyen que ce soit, électronique ou mécanique, tel que par photocopie, enregistrement ou par un système quelconque de stockage et de rappel des informations, sans l'autorisation écrite de l'éditeur.

Informations légales et de sécurité

Prendre connaissance de ces informations avant d'utiliser la machine. Ce chapitre aborde les sujets suivants :

• Informations légales ...... ii
• Marque commerciales......iii
• Energy Star (ENERGY STAR ^ ) Program......vi
• Conventions en matière de sécurité......vii
• Étiquettes Attention ...... viii
• Précautions d'installation....ix
• Précautions d'utilisation....xi
• Sécurité laser ...... xiv
• Instructions de sécurité concernant le débranchement de l'alimentation électrique....xv

Informations légales

La copie ou la reproduction de ce manuel, dans sa totalité ou ses parties, est interdite sans le consentement écrit préalable de Olivetti S.p.A. Corporation.

Restriction légale concernant la copie et la numérisation

• Il peut être interdit de copier et de numériser des documents protégés par des droits d'auteur sans l'autorisation préalable du propriétaire des droits d'auteur.
• Il est absolument interdit de copier et de numériser des billets de banque nationaux ou étrangers.
• Les lois et réglementations locales peuvent interdire ou restreindre la copie et la numérisation d'articles non mentionnés ci-dessus.

Marque commerciales

• KPDL est une marque de Kyocera Corporation.
• Microsoft, MS-DOS, Windows, Windows NT et Internet Explorer sont des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
• Windows Me et Windows XP sont des marques commerciales de Microsoft Corporation.
• PCL est une marque déposée de Hewlett-Packard Company.
• Adobe Acrobat, Adobe Reader et PostScript sont des marques commerciales de Adobe Systems, Incorporated.
• Ethernet est une marque déposée de Xerox Corporation.
• Novel et NetWare sont des marques déposées de Novell, Inc.
• Centronics est une marque commerciale de Centronics Data Computer Corporation.
• IBM et IBM PC/AT sont des marques commerciales de International Business Machines Corporation.
• Power PC est une marque commerciale de IBM aux États-Unis et/ou dans d'autres pays.
• AppleTalk est une marque commerciale déposée de Apple Computer, Inc.
• CompactFlash et CF sont des marques commerciales de SanDisk, Inc.
  • PC-PR201/65A est un produit de NEC Corporation.
  • VP-1000 est un produit de Seiko Epson Corporation.
• Cette machine a été mise au point à l'aide du système d'exploitation en temps réel intégré Tornado™ de Wind River Systems, Inc.
• PCL6, un langage de commande de HP LaserJet émulé par cette machine, utilise le système compatible PeerlessPrintXL mis au point par Peerless Systems Corporation. PeerlessPrintXL est une marque de commerce de Peerless Systems Corporation (2381 Rosecrans Ave. ElSegundo, CA 90245, États-Unis).
• TrueType est une marque déposée de Apple Computer, Inc.
• DFHSGOTHIC-W5 et DFHSMINCHO-W3 sont des polices Heisei. Kyocera Mita Corporation utilise ces polices avec le consentement de l'Association japonaise de normalisation. Toute forme de reproduction de ces polices sans le consentement préalable de Kyocera Mita Corporation est interdite.
• Les polices Heisei ont été mises au point par des groupes de travail en collaboration avec l'Association japonaise de normalisation. La reproduction non autorisée de ces polices est interdite.
• TypeBankG-B, TypeBankM-M et Typebank-OCR sont des marques commerciales de TypeBank®.
• Toutes les polices des langues européennes installées sur cette machine sont sous contrat de licence de Monotype Imaging Inc.

• Helvetica, Palatino et Times sont des marques déposées de Linotype Hell AG.

• ITC Avant Garde Gothic, ITC Bookman, ITC ZapfChancery et ITC ZapfDingbats sont des marques déposées de International Type-face Corporation.

• Les polices UFST™ MicroType ^ de Monotype Imaging Inc. sont installées sur cette machine.
• Cette machine contient le module NF mis au point par ACCESS Co., Ltd.
• Cette machine contient un logiciel dont les modules ont été mis au point par le Groupe Indépendant JPEG.

Tous les autres noms de marques et de produits sont des marques commerciales ou déposées de leurs propriétaires respectifs. Les symboles ^TM et ^® ne sont pas employés dans ce manuel d'utilisation.

Nous avons voulu, en tant que société participant au Programme International Energy Star, que cette machine soit conforme aux normes du Programme International Energy Star.

À propos du programme international Energy Star

Le programme international Energy Star a comme buts essentiels la promotion d'une utilisation efficace de l'énergie et la réduction de la pollution de l'environnement naturel résultant de la consommation de l'énergie, en promouvant la fabrication et la vente de produits satisfaisant aux normes du programme.

Les normes du Programme International Energy Star exigent que les machines multifonctions soient équipées d'un mode à faible consommation, où la consommation est réduite dans le délai fixé, à la suite de la dernière utilisation de la machine, ainsi que d'un mode d'extinction automatique entrant en vigueur dans le délai d'inactivité fixé. Si la machine présente des fonctions d'imprimante et de télécopie, l'imprimante et le télécopieur doivent entrer en mode de faible consommation où la consommation est réduite dans le délai fixé, à la suite de la dernière utilisation de la machine, ainsi que d'un mode veille où la consommation d'énergie reste réduite à un minimum si la machine n'est pas utilisée durant le délai d'inactivité fixé.

Ce produit est équipé des fonctions suivantes résultant de sa conformité aux normes du programme international Energy Star.

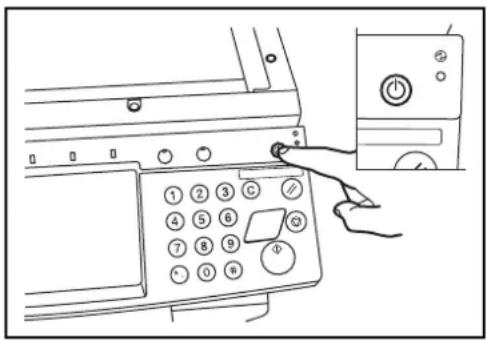

Cette machine présente un mode de veille seulement en vue d'une réduction complémentaire de la consommation d'énergie.

Veille

Cette machine passe automatiquement en mode de veille 15 minutes après sa dernière utilisation. Il est possible d'allonger le délai d'inactivité à l'issue duquel la machine passe en mode de veille. Pour de plus amples informations, reportez-vous à la Veille et veille automatique à la page 3-4.

Fonction de copie recto verso automatique

Le programme Energy Star encourage l'utilisation de la fonction de copie recto verso, qui réduit l'impact sur l'environnement. Cet appareil inclut la copie recto verso comme fonction standard. Par exemple, en copiant deux originaux recto sur une seule feuille de papier avec la fonction recto verso, il est possible de réduire la quantité de papier utilisée. Pour plus d'informations, voir la section Copie recto verso à la page 3-13.

Recyclage du papier

Le programme Energy Star encourage l'utilisation de papier recyclé respectant l'environnement. Le revendeur et le technicien peuvent fournir des informations sur les types de papier recommandés.

Conventions en matière de sécurité

Les sections du présent manuel ainsi que les éléments de la machine marqués de symboles sont des avertissements de sécurité, destinés, d'une part, à assurer la protection de l'utilisateur, d'autres personnes et des objets environnants et, d'autre part, à garantir une utilisation correcte et sûre de la machine. Les symboles et leur signification figurent ci-dessous.

AVERTISSEMENT: le non-respect de ces points ou le manque d'attention vis-à-vis de ceux-ci risque de provoquer des blessures graves, voire la mort.

ATTENTION: le non-respect de ces points ou le manque d'attention vis-à-vis de ceux-ci risque de provoquer des blessures graves ou d'occasionner des dommages mécaniques.

Symboles

Le symbole △ indique que la section concernée comprend des avertissements de sécurité. Ils attirent l'attention du lecteur sur des points spécifiques.

..... [Avertissement d'ordre général]

.... [Avertissement relatif à un danger de décharge électrique]

.... [Avertissement relatif à une température élevée]

Le symbole indique que la section concernée contient des informations sur des opérations interdites. Ils précèdent les informations spécifiques relatives à ces opérations interdites.

..... [Avertissement relatif à une opération interdite]

.... [Démontage interdit]

Le symbole ● indique que la section concernée contient des informations sur des opérations qui doivent être exécutées. Ils précèdent les informations spécifiques relatives à ces opérations requises.

..... [Alerte relative à une action requise]

..... [Retirer la fiche du cordon d'alimentation de la prise]

.... [Toujours brancher la machine sur une prise raccordée à la terre]

Contacter le technicien pour demander le remplacement du présent manuel d'utilisation si les avertissements en matière de sécurité sont illisibles ou si le manuel lui-même est manquant (participation demandée).

Étiquettes Attention

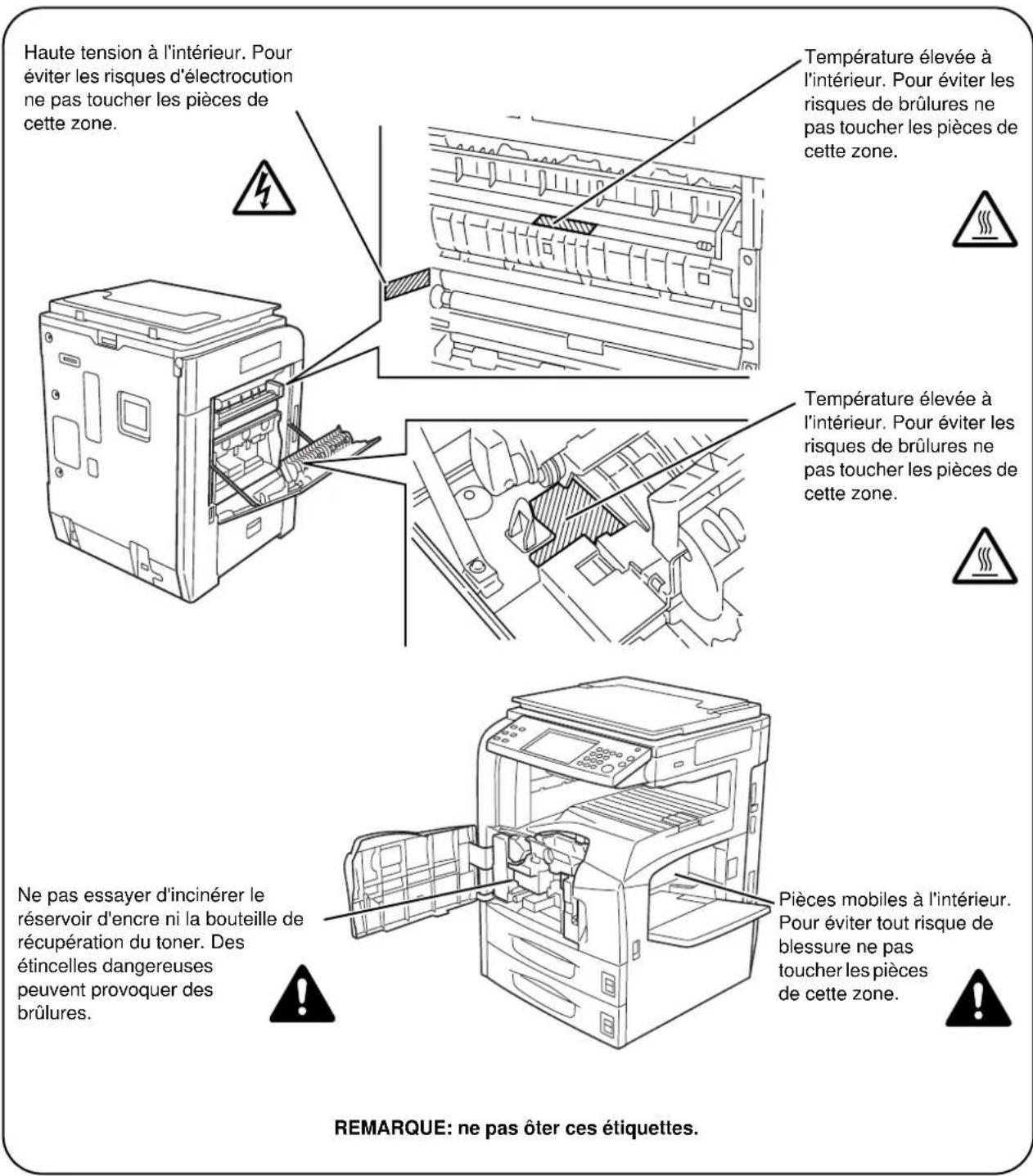

Par mesure de sécurité, des étiquettes Attention ont été apposées sur la machine aux endroits suivants. Faire preuve de prudence pour éviter brûlures ou décharges électriques lors de l'élimination d'un bourrage papier ou du remplacement de le réservoir d'encre.

Haute tension à l'intérieur. Pour éviter les risques d'électrocution ne pas toucher les pièces de cette zone. Température élevée à l'intérieur. Pour éviter les risques de brûlures ne pas toucher les pièces de cette zone. Température élevée à l'intérieur. Pour éviter les risques de brûlures ne pas toucher les pièces de cette zone. Ne pas essayer d'incinérer le réservoir d'encre ni la bouteille de récupération du toner. Des étincelles dangereuses peuvent provoquer des brûlures. Pièces mobiles à l'intérieur. Pour éviter tout risque de blessure ne pas toucher les pièces de cette zone. REMARQUE: ne pas ôter ces étiquettes.

Précautions d'installation

Environnement

Attention

Éviter de placer la machine à des endroits instables ou qui ne sont pas de niveau. En effet, de tels emplacements risquent de faire basculer ou tomber la machine. Ce type d'emplacement présente un risque de blessures corporelles ou de dommages de la machine.

Éviter les endroits humides ou poussiéreux. Si la prise de courant est encrassée ou poussiéreuse, nettoyer-la de façon à éviter les risques d'incendie ou de décharge électrique.

Pour éviter tout danger d'incendie, éviter les endroits proches de radiateurs, foyers ou autres sources de chaleur, ainsi que la proximité d'objets inflammables.

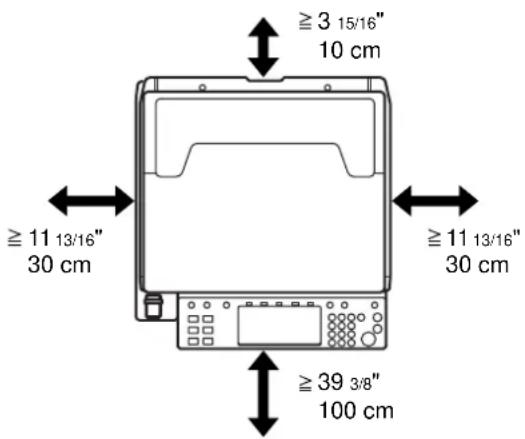

Afin que la machine conserve une température limitée et pour que l'entretien et les réparations puissent s'effectuer facilement, ménager un espace permettant le libre accès à la machine, comme indiqué ci-dessous. Laisser un espace adéquat, en particulier autour du couvercle arrière, de façon à permettre à l'air d'être correctement expulsé de la machine.

≥ 3 15/16" 10 cm ≥ 11 13/16" 30 cm ≥ 11 13/16" 30 cm ≥ 39 3/8" 100 cm

Autres précautions

Des conditions d'environnement incorrectes risquent d'affecter la sécurité de fonctionnement et les performances de la machine. Installer la machine dans une pièce climatisée et éviter les emplacements suivants comme site d'accueil de la machine.

- Éviter la proximité d'une fenêtre ou l'exposition directe à la lumière du soleil.

• Éviter les endroits soumis aux vibrations.
• Éviter les endroits soumis à d'importantes fluctuations de température.
• Éviter les endroits directement exposés à l'air chaud ou à l'air froid.
• Éviter les endroits mal aérés.

Si le revêtement du sol n'est pas très résistant, il risque d'être endommagé par les roulettes lors d'un déplacement ultérieur de la machine.

De petites quantités d'ozone sont libérées pendant les opérations de copie, mais ces quantités ne représentent aucun risque pour les humains. Si toutefois la machine est utilisée pendant une période prolongée dans une pièce mal aérée ou en cas de tirage d'un très grand nombre de copies, l'odeur dégagée peut devenir incommodante. Dès lors, pour conserver un environnement de travail approprié au tirage de copies, nous recommandons d'aérer correctement la pièce.

Alimentation électrique/Mise à la terre de la machine

Avertissement

Utiliser uniquement une alimentation électrique présentant une tension similaire à la tension spécifiée. Éviter les raccordements multiples sur la même prise de courant. Ces types de situation présentent un risque d'incendie ou de décharge électrique.

Bien enfoncer la fiche du cordon d'alimentation dans la prise. Si des objets métalliques entrent en contact avec les broches de la fiche, il y a risque d'incendie ou de décharge électrique.

Toujours brancher la machine sur une prise de courant reliée à la terre, afin d'éviter tout risque d'incendie ou de décharge électrique en cas de court-circuit. S'il s'avère impossible de brancher la machine sur une prise de courant reliée à la terre, contacter un technicien de maintenance.

Autres précautions

Brancher la fiche du cordon d'alimentation à la prise la plus proche de la machine.

Manipulation des sacs en plastique

Avertissement

Conserver hors de portée des enfants les sacs en plastique utilisés avec la machine. Le plastique risque en effet de bloquer leurs voies respiratoires et d'entraîner leur étouffement.

Précautions d'utilisation

Précautions à prendre lors de l'utilisation de la machine

Avertissement

Ne pas poser d'objets métalliques ou d'objets contenant de l'eau (vases, pots de fleur, tasses, etc.) sur la machine ou à proximité de celle-ci. Ces situations présentent un risque d'incendie ou de décharge électrique si des liquides s'écoulent à l'intérieur de la machine.

N'ouvrir aucun couvercle de la machine, car il y a danger de décharge électrique en raison de la présence de pièces soumises à haute tension à l'intérieur de la machine.

Ne pas endommager, couper ou tenter pas de réparer le cordon d'alimentation. Ne pas poser d'objets lourds sur le cordon d'alimentation, ne pas tirer dessus inutilement ni l'endommager de quelque façon que ce soit. Ces types de situation présentent un risque d'incendie ou d'électrocution.

Ne jamais tenter de réparer ou de démonter la machine ou ses pièces, sous peine de provoquer un incendie, une électrocution, ou de s'exposer au faisceau laser. En sortant de la machine le faisceau laser peut causer la cécité.

Si la machine devient extrêmement chaude, si elle dégage de la fumée et une odeur désagréable ou si toute manifestation anormale se produit, il y a danger d'incendie ou de décharge électrique. Mettre immédiatement la machine hors tension (interrupteur sur laposition O), s'assurer de retirer la fiche du cordon d'alimentation de la prise et appelerletechnicien.

Si un corps étranger, de quelque nature qu'il soit (trombones, eau, autres liquides, etc.), tombe à l'intérieur de la machine, mettre immédiatement cette dernière hors tension (interrupteur sur la position O). Ensuite, veiller à retirer la fiche du cordon d'alimentation de la prise pour éviter tout risque d'incendie ou de décharge électrique. Enfin, contacter le technicien.

Ne pas brancher ou retirer la fiche du cordon d'alimentation avec les mains mouillées, car il y a risque de décharge électrique.

Contacter toujours un technicien pour l'entretien ou la réparation des pièces internes.

Attention

Ne pas tirer sur le cordon d'alimentation lors du débranchement de la prise. Si le cordon d'alimentation est tiré, les câbles peuvent se rompre et provoquer un danger d'incendie ou de décharge électrique. (Toujours débrancher le cordon d'alimentation en l'attrapant par la fiche.)

Toujours débrancher la fiche du cordon d'alimentation de la prise avant de déplacer la machine. Si le cordon est endommagé, il y a risque d'incendie ou de décharge électrique.

Utiliser exclusivement les parties désignées pour soulever ou déplacer la machine.

Pour des raisons de sécurité, toujours retirer le cordon d'alimentation de la prise de courant lors de l'exécution d'opérations de nettoyage.

L'accumulation de poussière à l'intérieur de la machine peut entraîner un incendie ou d'autres problèmes. Par conséquent, il est recommandé de contacter un technicien de maintenance pour le nettoyage des pièces internes. Le nettoyage est particulièrement efficace s'il précède les saisons particulièrement humides. Contacter le technicien au sujet du coût du nettoyage des pièces internes.

Autres précautions

Ne pas placer d'objets lourds sur la machine ou causer d'autres dommages.

Pendant la copie, ne pas ouvrir le couvercle avant, mettre la machine hors tension ou retirer la fiche du cordon d'alimentation de la prise.

Avant de lever ou déplacer la machine, contacter le technicien.

Ne pas toucher aux pièces électriques, tels que les connecteurs et les cartes de circuits imprimés. Elles pourraient être endommagées par l'électricité statique.

Ne pas tenter de réaliser des opérations n'étant pas décrites dans le présent manuel.

Ne pas regarder directement la lumière provenant de la lampe de numérisation pour éviter tout risque de fatigue ou de douleur oculaire.

Cette machine est équipée d'un disque dur (lecteur de disque dur). Ne pas essayer de déplacer la machine quand elle est sous tension. Etant donné que tout choc électrique ou vibration peut endommager le disque dur, mettre la machine hors tension avant de la déplacer.

Précautions à prendre lors de la manipulation de consommables

Attention

Ne pas tenter d'incinérer le réservoir d'encre ni la bouteille de récupération de toner. Des étincelles dangereuses peuvent provoquer des brûlures.

Conserver le réservoir d'encre et le bouteille de récupération de toner hors de portée des enfants.

Si le toner s'écoule de le réservoir d'encre ou de la bouteille de récupération de toner, éviter l'inhalation, l'ingestion ainsi que le contact avec les yeux ou la peau.

• En cas d'inhalation de toner, se rendre dans un endroit aéré et se gargariser avec de grandes quantités d'eau. En cas de toux, consulter un médecin.
• En cas d'ingestion de toner, se rincer la bouche et boire 1 ou 2 verres d'eau pour diluer le produit dans l'estomac. Si nécessaire, contacter un médecin.
• En cas de contact du toner avec les yeux, rincer abondamment avec de l'eau. En cas d'inconfort persistant, contacter un médecin.
• En cas de contact du toner avec la peau, laver avec du savon et de l'eau.

Ne tenter pas de forcer l'ouverture de le réservoir d'encre ni du réservoir de toner au rebut.

Si le kit de télécopieur optionnel est installé et l'alimentation générale coupée, la transmission et l'émission de télécopies seront désactivées. Ne pas couper l'alimentation par l'interrupteur d'alimentation, mais appuyer sur la touche Power sur le panneau de commande pour mettre la machine en veille.

Autres précautions

Après utilisation, toujours jeter le réservoir d'encre et la bouteille de récupération de toner conformément aux réglementations locales.

Si la machine est appelée à ne pas fonctionner pendant une période prolongée, retirer le papier du magasin et du bac MF (bac multifonctions) et le remettre dans son emballage d'origine.

Ne pas stocker la machine dans un endroit exposé :

• directement à la lumière du soleil ;
- à une température ou une humidité élevée ou très variable (limite : 40 °C ou 104 °F).

Sécurité laser

Le rayonnement laser peut être dangereux pour le corps humain. Par conséquent, le rayonnement laser émis à l'intérieur de la machine est hermétiquement enfermé dans le boîtier de protection et le couvercle externe. Dans des conditions normales d'utilisation de la machine, il n'y a aucune fuite du rayonnement de la machine.

Conformément à la norme IEC 60825, la machine est classé comme produit laser de classe 1.

Attention: l'exécution de procédures autres que celles décrites dans le présent manuel risque d'entraîner une exposition dangereuse au rayonnement laser.

Les étiquettes ci-dessous sont apposées sur l'unité laser de numérisation à l'intérieur de la machine et ne sont pas directement accessibles à l'utilisateur.

L'étiquette ci-dessous est apposée sur le côté droit de la machine.

Instructions de sécurité concernant le débranchement de l'alimentation électrique

Attention: la fiche du cordon d'alimentation constitue le principal dispositif d'isolement électrique. Les autres interrupteurs de la machine ne sont que des interrupteurs fonctionnels et ne conviennent pas pour l'isolation de la machine.

Nous déclarons sous notre responsabilité que le produit concerné par la présente déclaration est conforme aux spécifications suivantes.

EN55024

EN55022 Class B

EN61000-3-2

EN61000-3-3

EN60950

EN60825-1

EN300330-1

EN300330-2

Emetteur de fréquences radio

Cette machine contient un module de transmission. Nous, le fabricant, déclarons que cet équipement est conforme aux réglementations de la directive 1999/5/EC.

Technologie de balises radio

Dans certains pays, la technologie de balise radio utilisée dans cet équipement pour identifier le réservoir d'encre peut être sujette à autorisation et l'utilisation de cet équipement peut être par conséquent limitée.

À propos de ce manuel d'utilisation

Ce manuel d'utilisation contient les chapitres suivants :

Chapitre 1 - Nomenclature

Identifie les composants de la machine et les touches du panneau de commande.

Chapitre 2 - Préparation à l'utilisation

Explique l'ajout de papier, la mise en place des originaux, la connexion de la machine et toutes les configurations nécessaires avant une première utilisation.

Chapitre 3 - Utilisation de base

Décrit les procédures de copie, d'impression et de numérisation de base.

Chapitre 4 - Matériel en option

Présente les équipements en option disponibles pour cette machine.

Chapitre 5 - Maintenance

Décrit le nettoyage et le remplacement de toner.

Chapitre 6 - Dépannage

Explique comment gérer les messages d'erreurs, les incidents et les autres problèmes.

Annexe

Explique la saisie de caractères et répertorie les spécifications de la machine.

Manuels fournis

Les manuels ci-après sont fournis avec la machine. Se reporter au manuel approprié en fonction des besoins.

Manuel d'utilisation (ce manuel)

Explique comment charger du papier, effectuer une copie standard et décrit les procédures d'impression, de numérisation et de dépannage.

Manuel d'utilisation avancée

Décrit en détail les fonctions de copie, d'impression et de numérisation, ainsi que les paramètres par défaut.

Conventions utilisées dans ce manuel

Les conventions suivantes sont utilisées selon la nature de la description.

Convention Description Exemple
Gras Identifie les touches du panneau de commande ou d’un écran d’ordinateur.		Appuyer sur la touche Départ.
[Normal] Touches de l’écran tactile. Appuyer sur [OK].
Italique Identifie les messages affichés sur l’écran tactile.		Prêt pour copie s’affiche.
		Pour plus d’informations, se reporter à la section Veille et veille automatique, à la page 3-4.
Remarque Contient des informations supplémentaires ou des opérations de référence.		REMARQUE :
Important Signale des éléments obligatoires ou interdits afin d’éviter tout problème éventuel.		IMPORTANT :
Attention Signale des précautions obligatoires en vue d’éviter tout risque de blessure ou de détérioration de la machine et la procédure associée.		ATTENTION :

Description des procédures d'utilisation

Dans ce Manuel d'utilisation, le fonctionnement des touches de l'écran tactile est le suivant :

Action	Description dans ce Manuel d’utilisation
Appuyer sur [Copie].▼Appuyer sur [Suivant] dans Install. rapide.▼Appuyer deux fois sur [▼].▼Appuyer sur [Modifier] dans Image de l’original.	Appuyer sur [Copie], [Suivant] dans Install. rapide, [▼] deux fois, puis [Modifier] dans Image de l’original.

Formats des originaux et du papier

Cette section explique la notation utilisée dans ce manuel pour désigner le format des originaux ou du papier.

Comme pour les formats A4, B5 et Letter, qui peuvent être utilisés à l'horizontale ou à la verticale, l'orientation horizontale est indiquée par le caractère supplémentaire R, pour déterminer l'orientation de l'original/ du papier.

Orientation de l’original Format indiqué *
Sens vertical A4, B5, A5, B6, Original PapierPour l’original/le papier, la dimension A est plus longue que B.	A6, 16K, Letter, Statement
Sens horizontal A4-R, B5-R, A5-R, Original PapierPour l’original/le papier, la dimension A est plus courte que B.	B6-R, A6-R, 16K-R, Letter-R,Statement-R

* Le format de l'original/du papier pouvant être utilisé dépend de la fonction et du bac source. Pour plus d'informations, se reporter à la page décrivant cette fonction ou ce bac source.

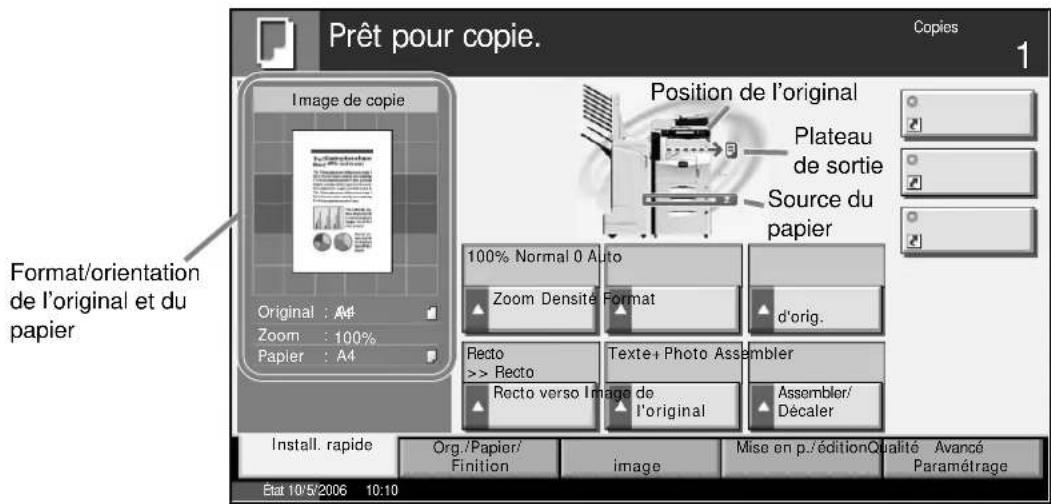

Icônes de l'écran tactile

Les icônes suivantes indiquent la direction des originaux et papiers sur l'écran tactile.

Orientation de l’original	Originaux Papier
Sens vertical
Sens horizontal

Table des matières

Informations légales et de sécurité

À propos de ce manuel d'utilisation

1 Nomenclature

Machine 1-2

Panneau de commande 1-5

Écran tactile 1-6

2 Préparation à l'utilisation

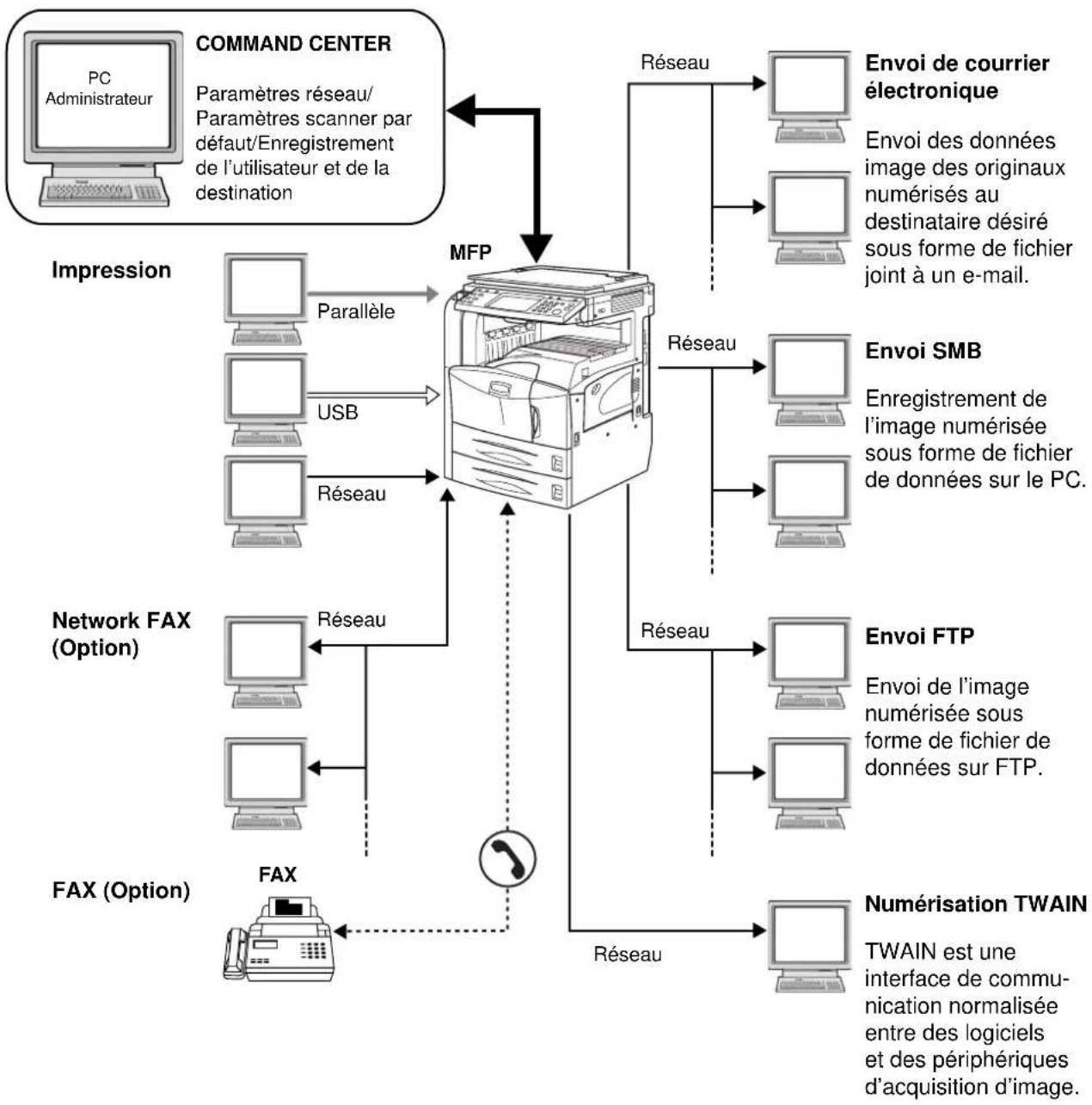

Choix de la méthode de connexion et préparation des câbles 2-3

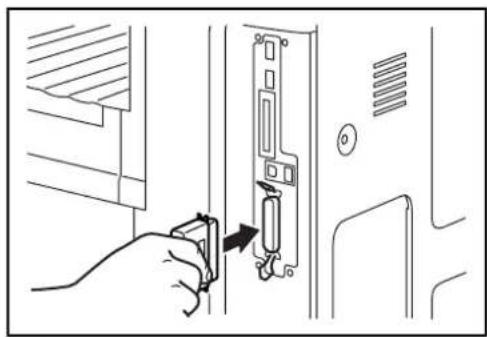

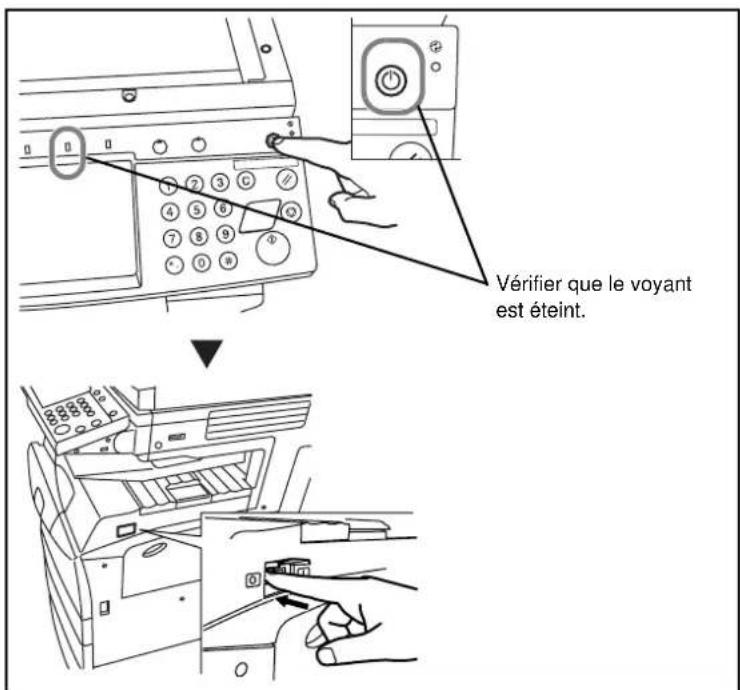

Raccordement des câbles 2-5

Configuration de la date et de l'heure 2-8

Configuration du réseau (raccordement via un câble LAN) 2-10

Installation du logiciel 2-12

Sélection de l'écran par défaut (en option) 2-13

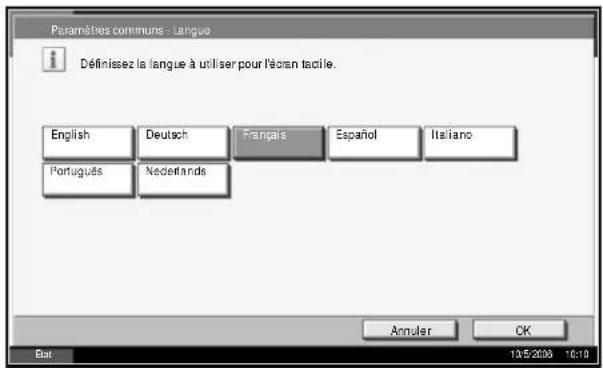

Choix de la langue (en option) 2-14

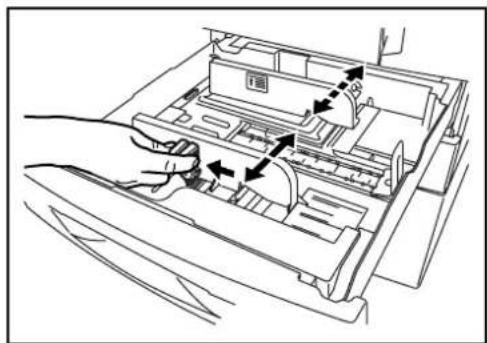

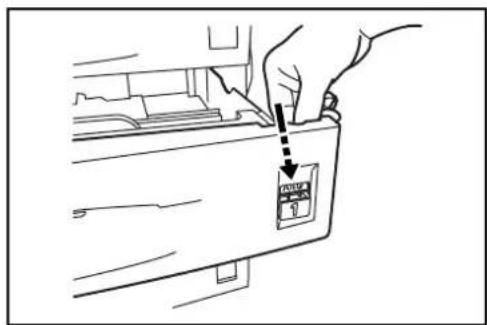

Chargement du papier 2-15

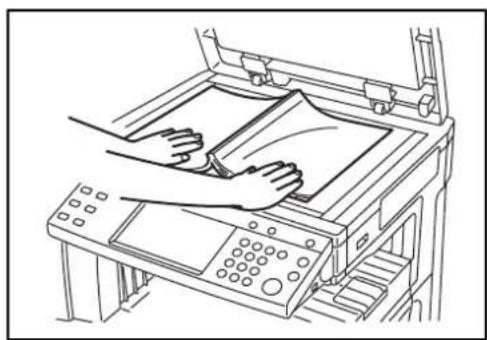

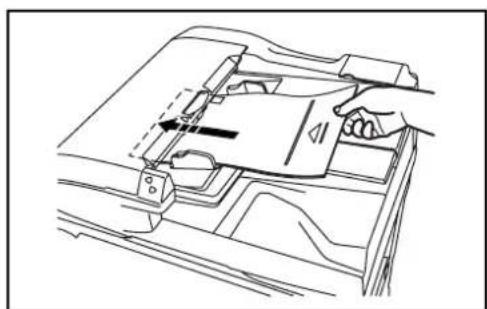

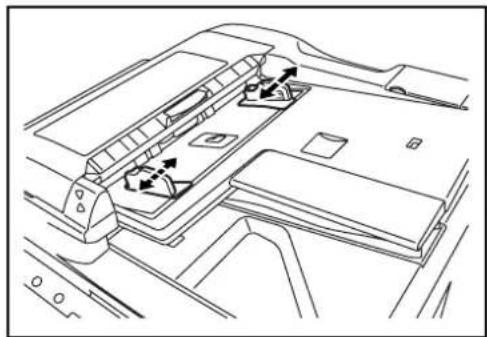

Chargement des originaux 2-25

3 Utilisation de base

Mise sous tension et hors tension 3-2

Veille et veille automatique 3-4

Réglage de l'inclinaison du panneau de commande 3-5

Écran tactile 3-6

Copie 3-7

Impression – Impression à partir d'une application 3-18

Envoi 3-19

Spécification de la destination 3-33

Utilisation de la Boîte de document 3-36

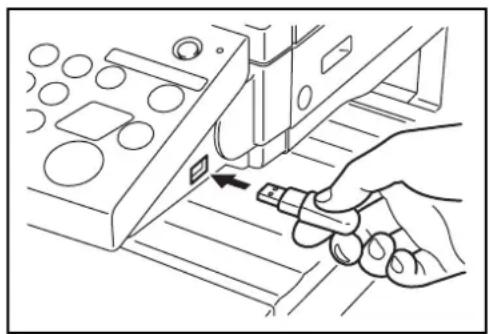

Impression de documents stockés en mémoire USB amovible 3-47

Annulation/Visualisation/Modification d'un travail 3-49

Vérification du niveau de toner et de papier 3-53

Écran Installation rapide 3-54

4 Matériel en option

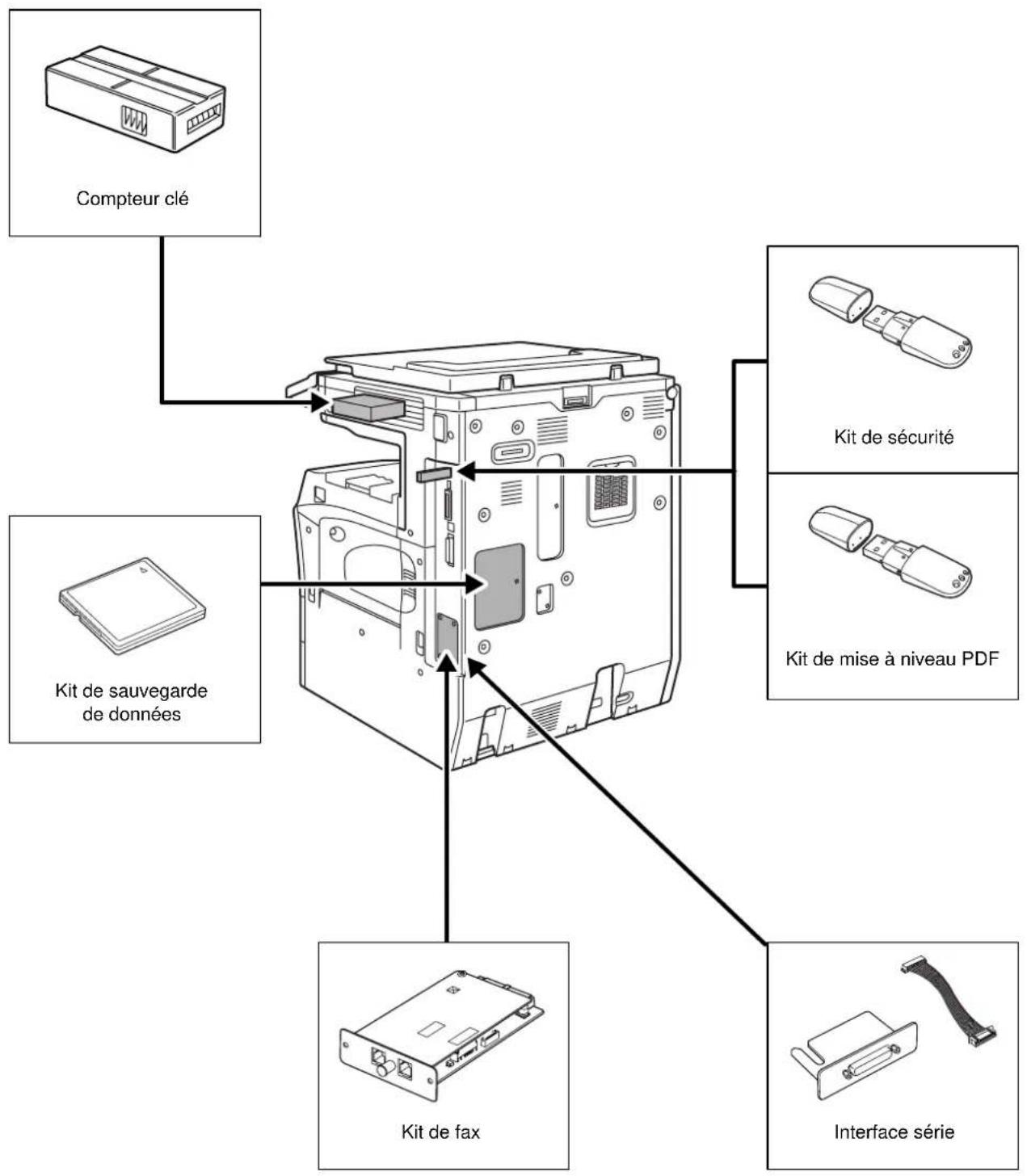

Présentation des équipements en option 4-2

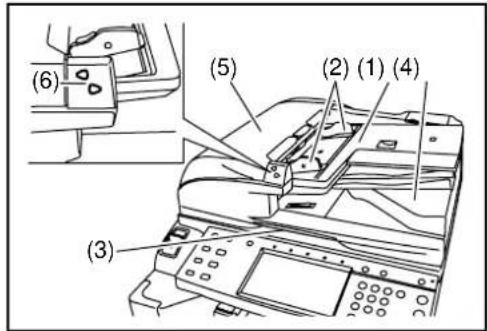

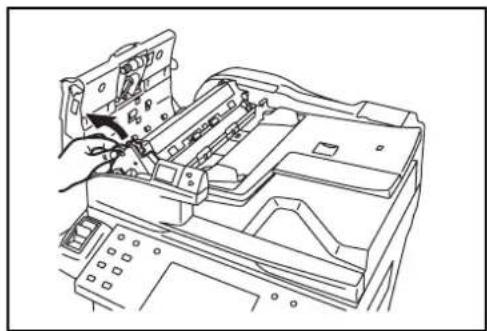

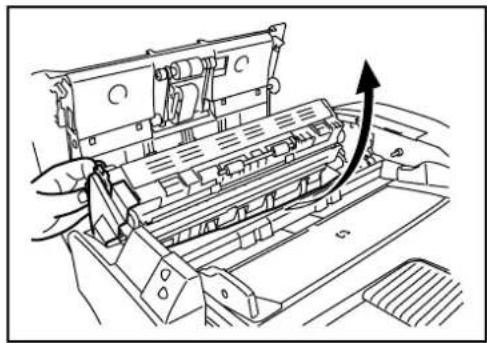

Chargeur de documents 4-4

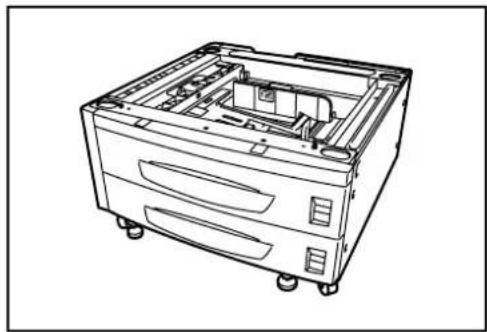

Chargeur de papier 4-4

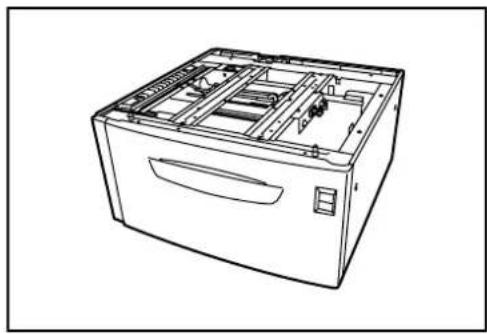

Chargeur de papier 3 000 feuilles 4-5

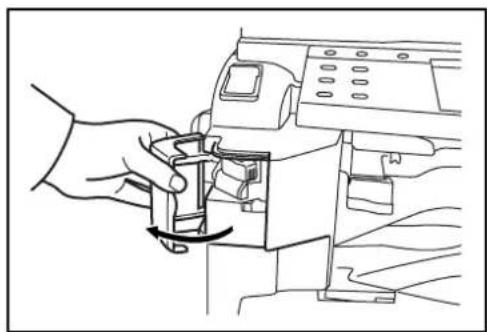

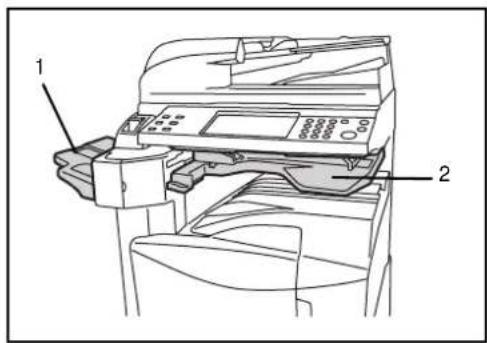

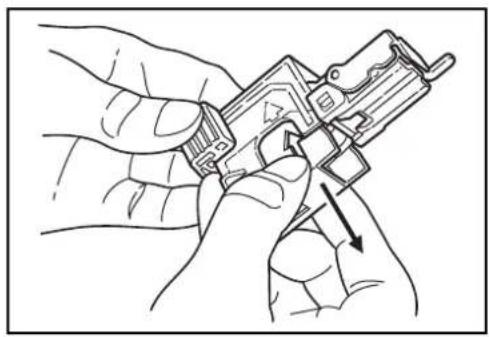

Module de finition intégré 4-5

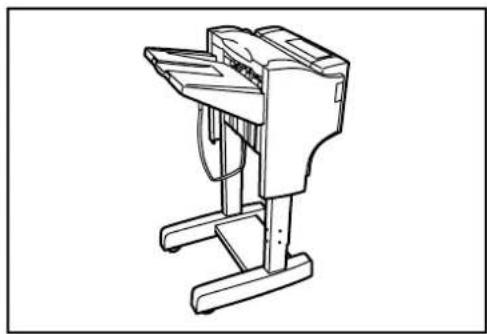

Module finition de documents 4-9

Module finition de documents 3 000 feuilles 4-9

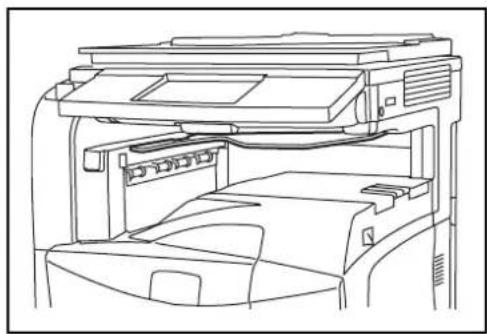

Séparateur de travaux 4-10

Table de documents 4-10

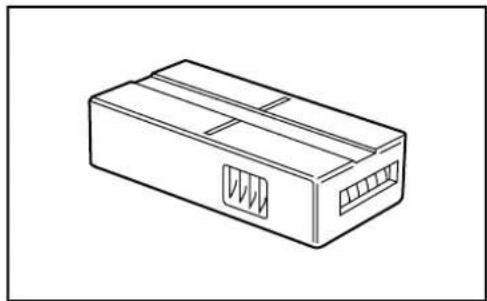

Compteur clé 4-11

Kit de fax 4-12
Kit de sauvegarde de données 4-12
Kit de sécurité (clé USB) 4-13
Interface série 4-13
Kit de mise à niveau (clé USB) 4-14

5 Maintenance

Nettoyage 5-2

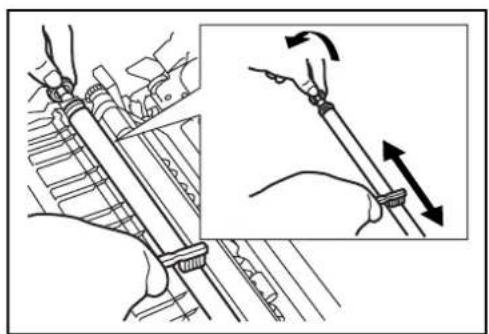

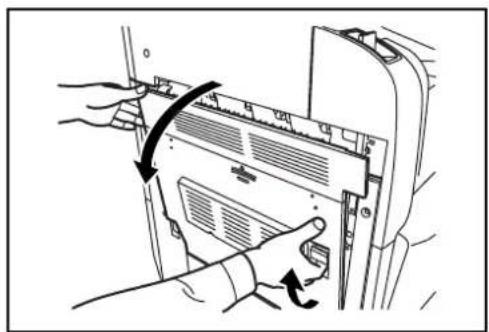

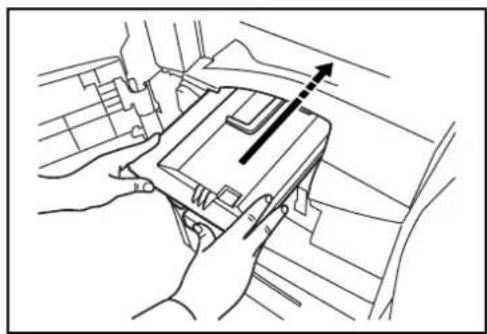

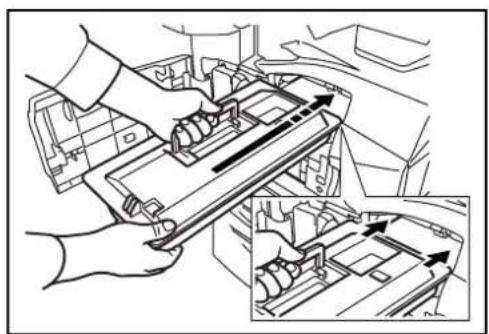

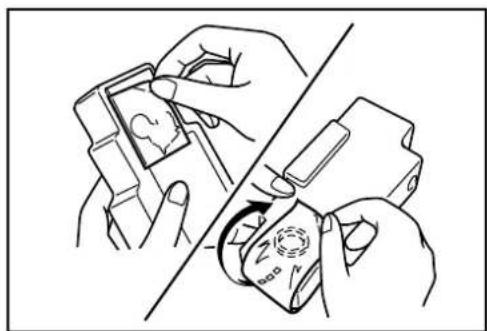

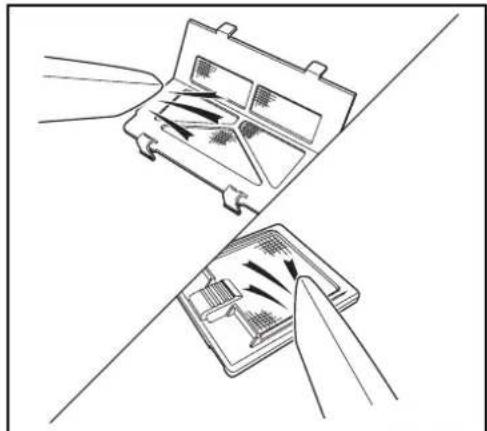

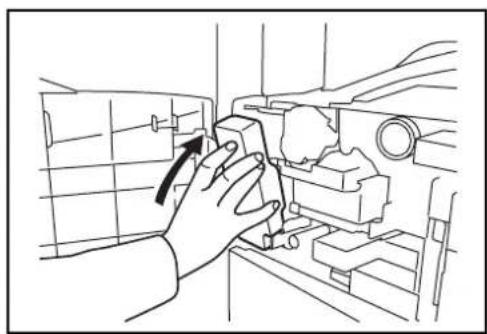

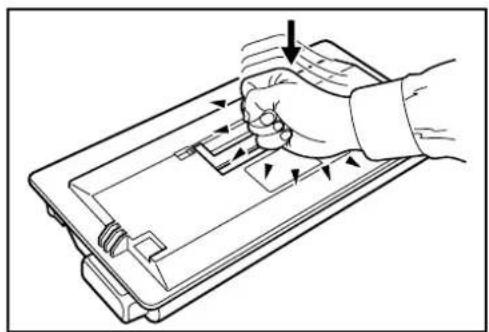

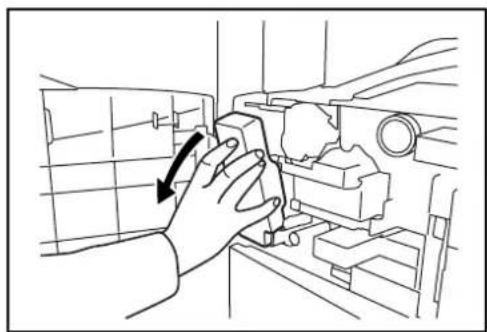

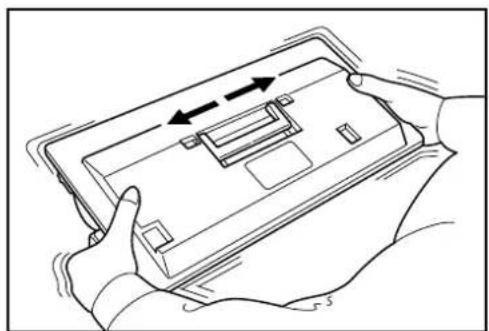

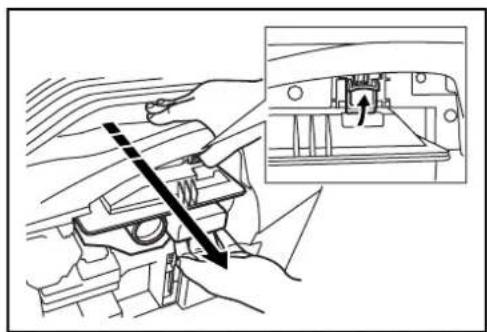

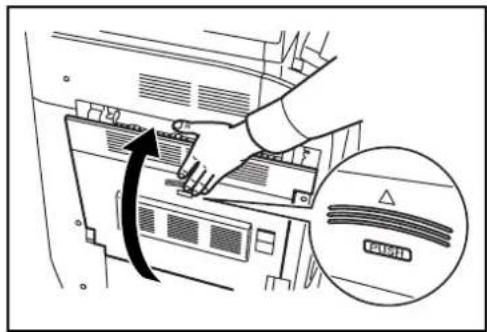

Remplacement de la cartouche de toner et du bac de récupération de toner ..... 5-7

6 Dépannage

Résolution des dysfonctionnements 6-2

Réponse aux messages d'erreur 6-5

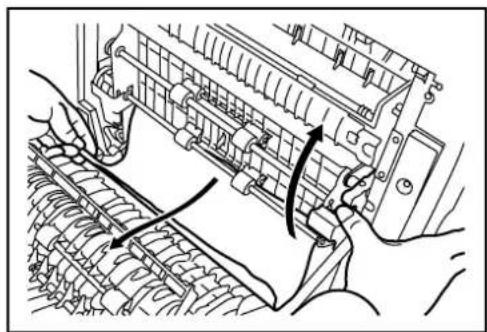

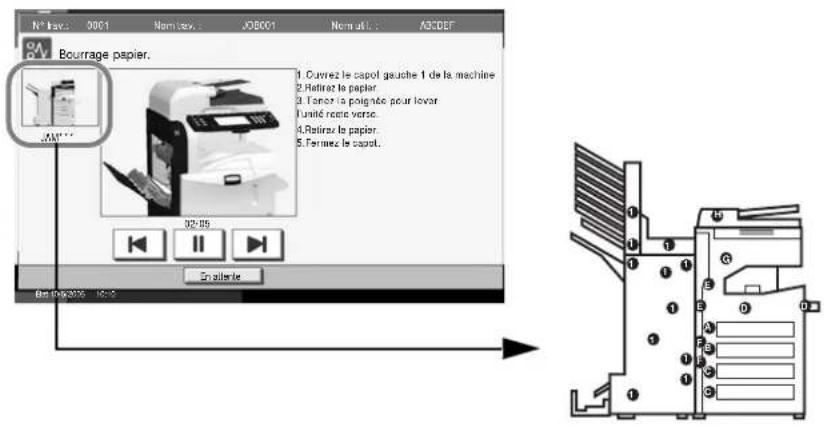

Résolution des incidents papier 6-11

Annexe

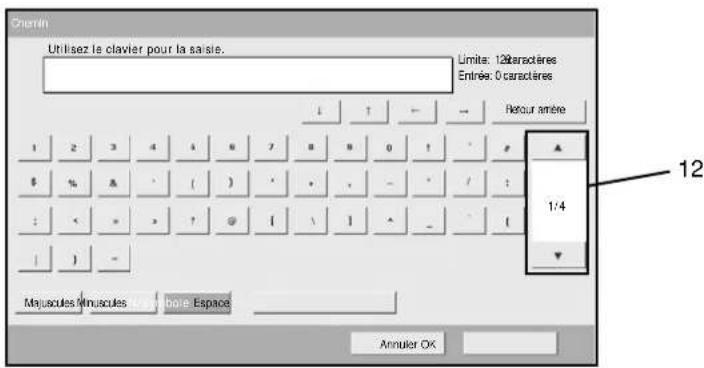

Méthode de saisie de caractères ....Annexe-2

Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Annexe-6

Index

1 Nomenclature

Ce chapitre identifie les différents composants de la machine et les touches du panneau de commande.

• Machine.... 1-2
• Panneau de commande 1-5
• Écran tactile.... 1-6

Machine

1 Capot des originaux (option)

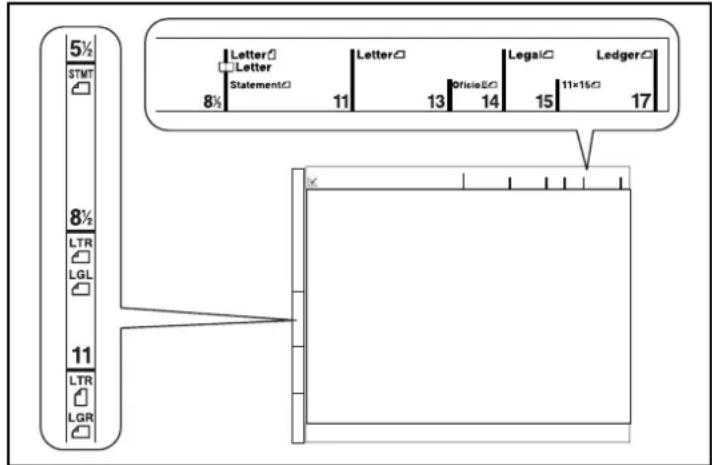

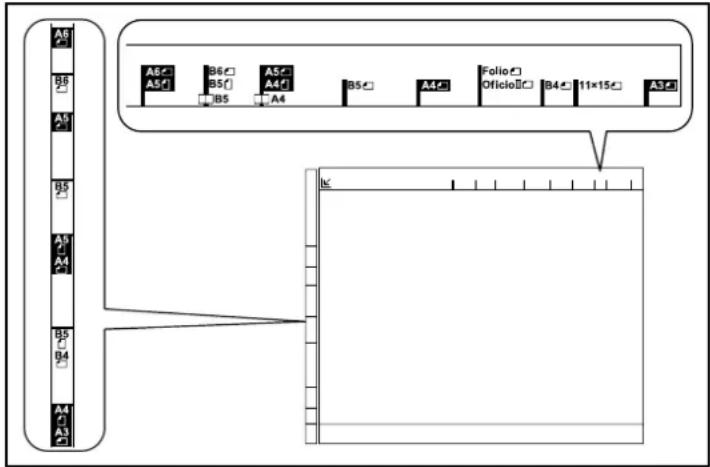

2 Plaques d'indication du format de l'original
3 Porte trombones
4 Voyant de réception ... Clignote pendant la réception de données
5 Voyant d'erreur ... Clignote en cas d'erreur ou d'arrêt de la tâche
6 Capot gauche 1
7 Levier de capot gauche 1
8 Capot gauche 2
9 Glace d'exposition
10 Panneau de commande
11 Magasin 1
12 Magasin 2

13 14 15 3435 36

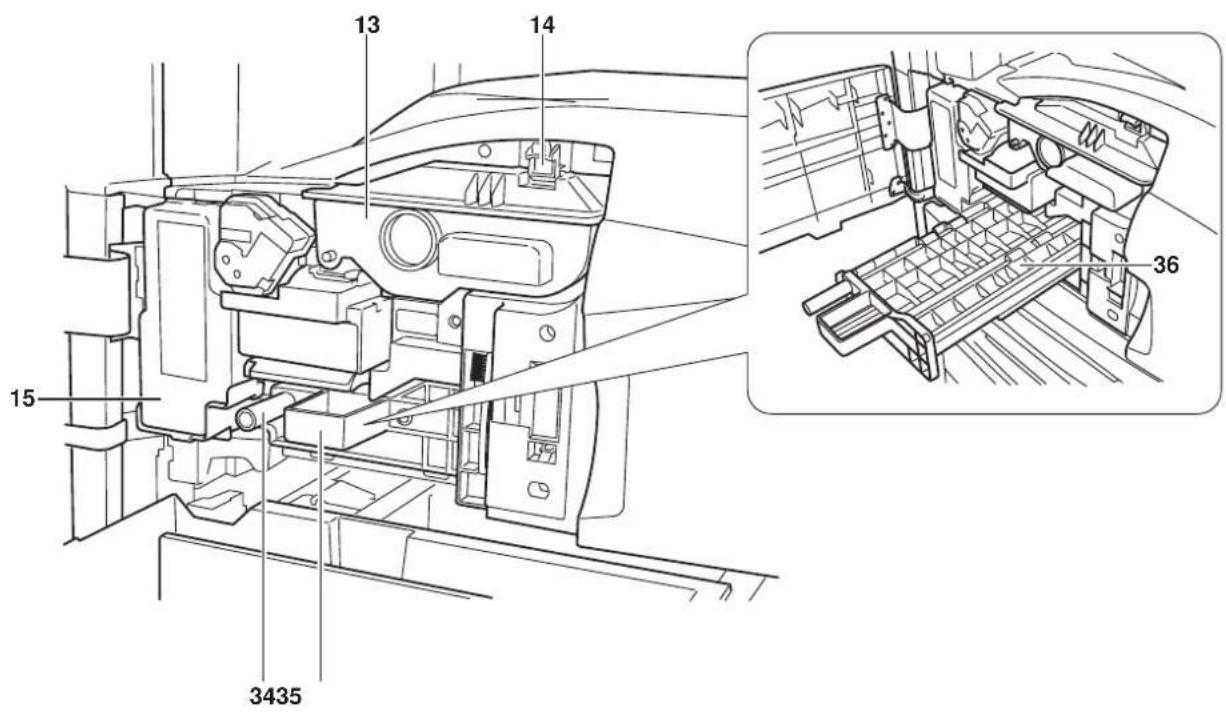

13 Cartouche de toner
14 Butée de cartouche de toner
15 Bac de récupération de toner
16 Capot avant
17 Taquet de réglage de largeur papier
18 Plaque de réglage de la longueur
19 Plateau supérieur
20 Interrupteur d'alimentation
21 Guides de largeur papier

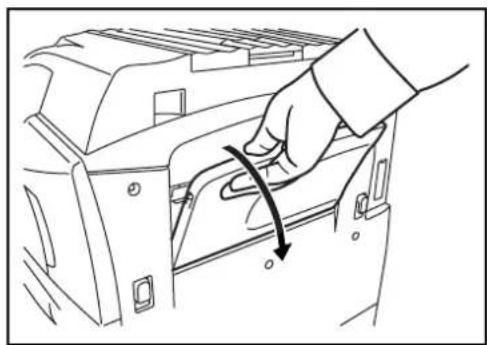

22 Bac MF (multifonction)
23 Couvercle de carte mémoire
24 Poignées
25 Logement mémoire USB (A2)
26 Logement mémoire USB (A3)
27 Logement carte mémoire
28 Connecteur d'interface réseau
29 Connecteur d'interface USB
30 Connecteur d'interface parallèle
31 Logement d'interface en option (OPT1)
32 Logement d'interface en option (OPT2)
33 Logement mémoire USB (A1)
34 Poignée verte (A1)

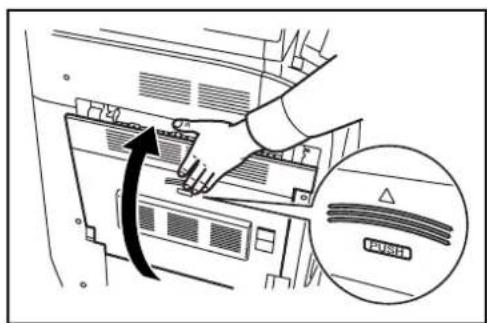

35 Unité d'alimentation papier (A2)
36 Capot de l'unité d'alimentation papier (A2)

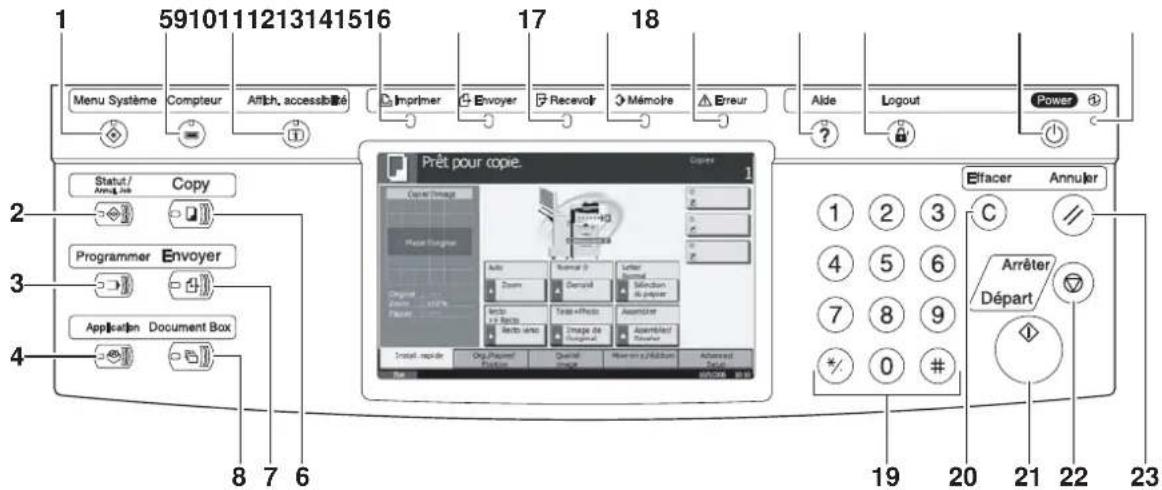

Panneau de commande

1 5910111213141516 17 18 Menu Système Compteur Affich, accessible Imprimer Envoyer Recevoir Mémoire Erreur Aide Logout Power ? Statut/Amplifier Copy Prêt pour copie Copres 1 Case Image Place Image Auto Zoom Texto Texto + Copy Texto + Copy to Image de Printout Install copyer Only Printed Printout Printout Effacer Annuler C Arrêter Départ 19 20 21 22 23 2 3 4 5 6 7 8 9 0 # 8 7 6

1 Touche/voyant Menu Système

2 Touche/voyant Statut/Annul. Job

3 Touche/voyant Programmer

4 Touche Application

5 Touche/voyant Compteur

9 Touche/voyant Affich. accessibilité

10 Voyant Imprimer ... Clignote pendant l'impression

11 Voyant Envoyer ... Clignote pendant la transmission de données

12 Voyant Recevoir ... Clignote pendant la réception de données

13 Voyant Mémoire ... Clignote lorsque la machine accède au disque dur, à la mémoire du fax, au Kit de sauvegarde de données (option) ou à la mémoire USB (application générale)

14 Voyant Erreur ... Clignote en cas d'erreur ou d'arrêt de la tâche

15 Touche/voyant Aide

16 Touche/voyant Logout

17 Touche Power

18 Voyant d'alimentation

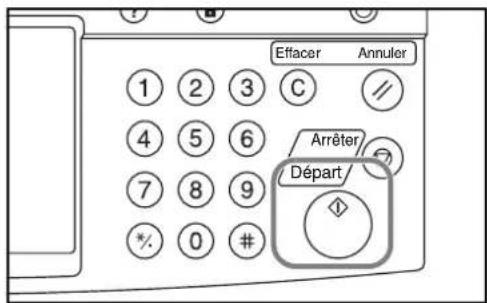

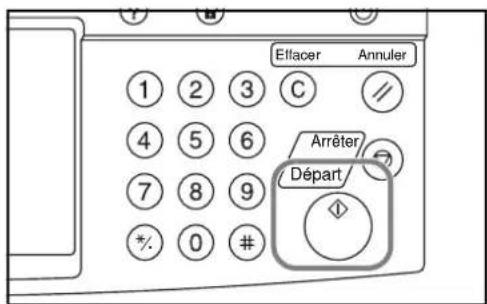

19 Touches numériques

20 Touche Effacer

21 Touche/voyant Départ

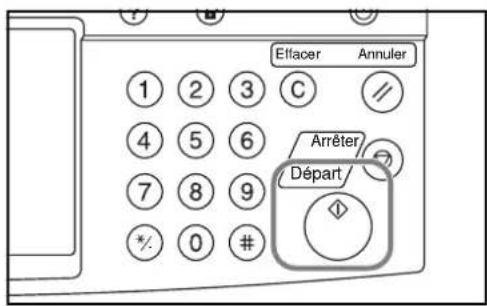

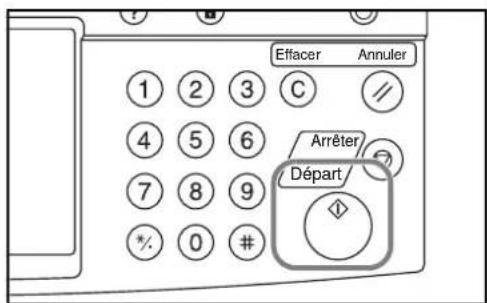

22 Touche Arrêter

23 Touche Annuler

Écran tactile

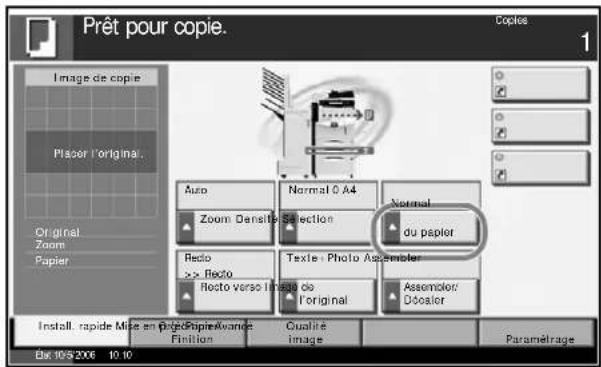

Écran Copier

Pour afficher cet écran, appuyer sur Copy.

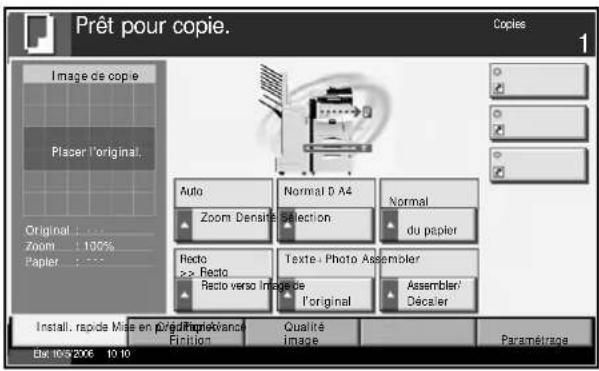

1 Écran [Install. rapide]

Prêt pour copie. Image de copie Placer l'original. Original : 100% Zoom : 100% Papier : 100% Auto Zoom Dense Normal D A4 Selection Normal du papier Recto >> Recto Texte - Photo Assembler Recto verso Image de l'original Assembler' Décaider Install. rapide Mise en Prétérature Finition Qualité image Paramétrage Ex: 105/206 13:10

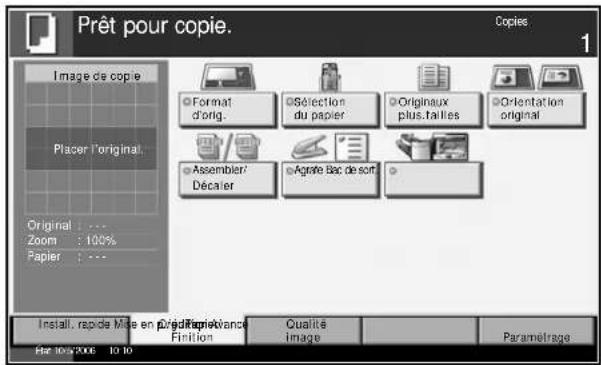

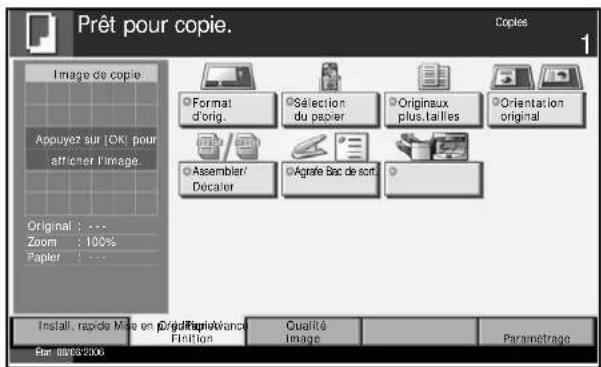

2 Écran [Org./Papier/Finition]

Prêt pour copie. Copies 1 Image de copie Placer l'original Original : --- Zoom : 100% Papier : --- Format d'orig. Sélection du papier Originaux plus.tailles Orientation original Assembler/ Décaiter Agnate Boc de sort Install. rapide Mite en Péditif Renéance Finition Qualité image Paramétrage En 10/05/2006 10:10

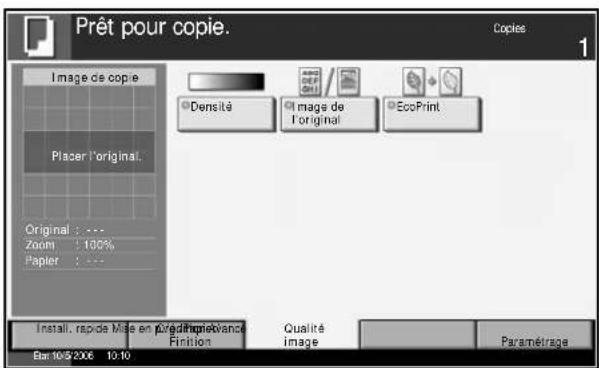

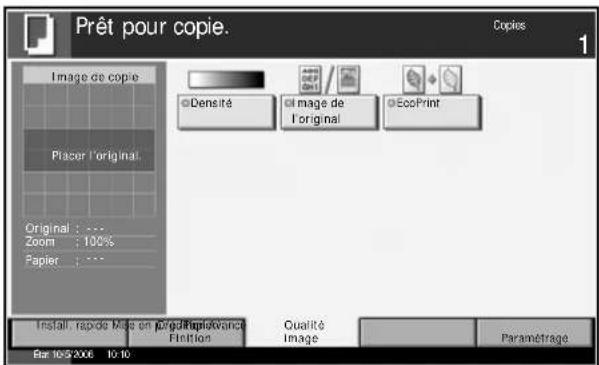

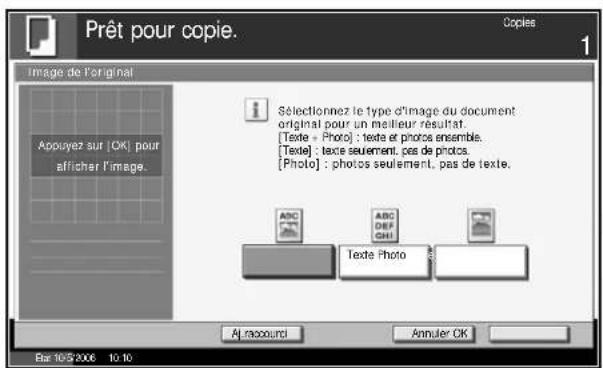

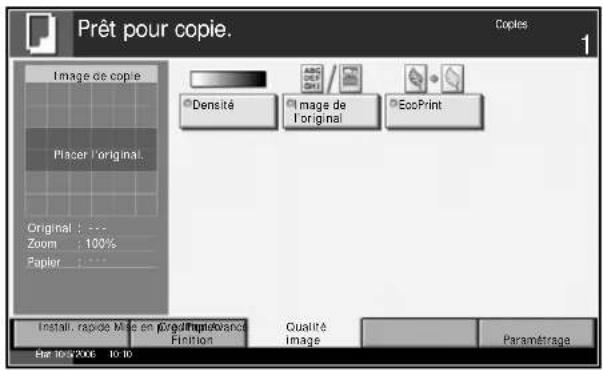

3 Écran [Qualité image]

Prêt pour copie. Copies 1 Image de copie Densité Placer l'original Image de l'original EcoPrint Original : --- Zoom : 100% Papier : --- Install. rapide Mets en large impactance Finition Qualité Image Paramétrage Bar 10/5 2006 10-10

4 Écran [Mise en p./édition]

Prêt pour copie. Image de copie Placer l'original... Original : ... Zoom : 100% Papiar : ... Zoom Combiner Marge Centrage Effac.bord. Brochure Pisto verte Couverture Filligrane N° page Page morpho Install. rapide Mise en Cred Taper/Vande Qualité Image Paramétrage Edu: 10/5 2X6 10.10

5 Écran [Avancé Paramétrage]

Prêt pour copie. Copies 1 Image de copie Placer l'original Original : --- Zoom : 100% Fapier : --- Numérisation continue Rotation image auto Image négative Image inverse Avis de fin du travail Entree nom fichier Annulation de priorité Formulire plus pages Recommencer la copie Install. rapide Mise en C#g RapieVande Finition Qualité Image Paramétrage Eto: 10/5/2006 10:10

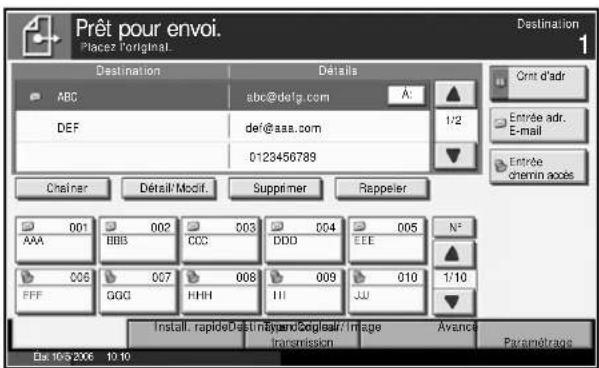

Écran Envoyer

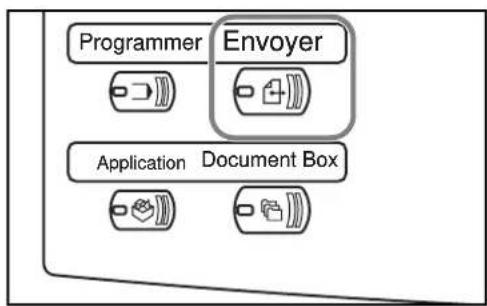

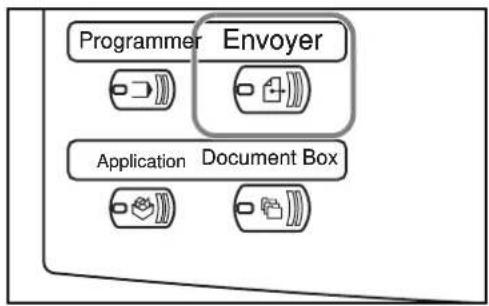

Pour afficher cet écran, appuyer sur la touche Envoyer.

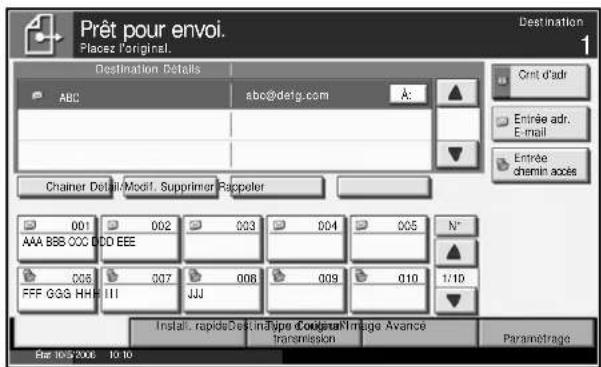

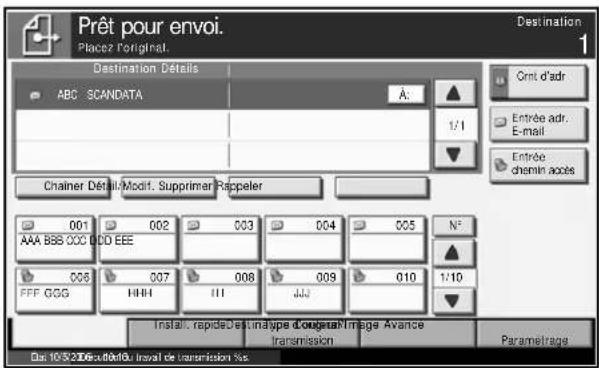

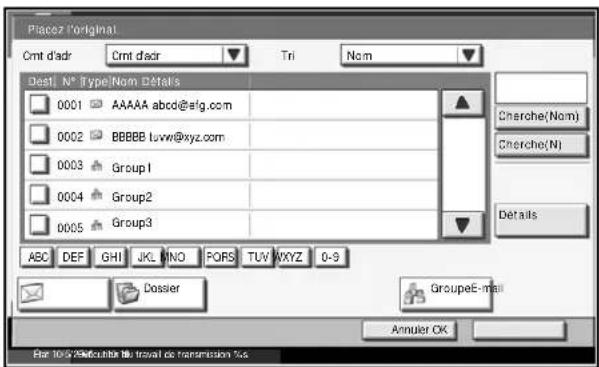

1 Écran [Destination]

Prêt pour envoi. Placez l'original Destination ABC def 0123456789 Détalis [e-mail] A 1/2 Chainer Détalil Modif. Supprimer Rappeler Arrée adr. E-mail Entrée chemin acds 001 002 003 004 005 N° AAA BBB CCC DDD EEE 006 007 008 009 010 1/10 FFF GGG HHH III JU Install. rapideDelinlspendCorglear/Image transmission Avance Ex: 10/6 2006 10:10 Paramétrags Destination 1

2 Écran [Install. rapide]

Prêt pour envoi. Placez longinal. Destination 1 Image de lenvoi Placer l'original Original : ... Zoom : 100% Envoyer : ... Destination KLMNOP [e-mail] [e-mail] 1/1 100% Zoom Normal 0 Densité 200x100dpi Normal Résolution numérisation Recto Texte- Photo Coulour Original R/Wlive Image de l'original Sélection couleurs Destination Install. rapide Type d' original/ transmission Couleur Image Avance Paramétage État 10/5/2006 10:10

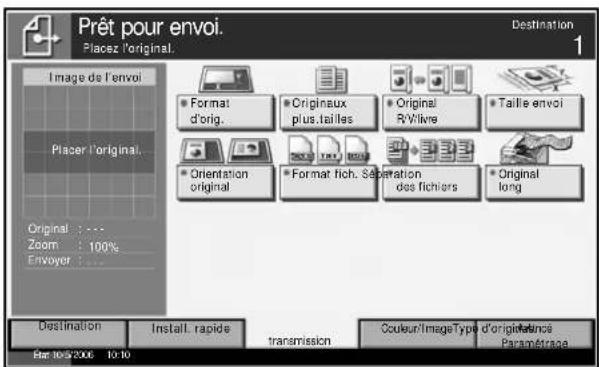

3 Écran [Type d'original/ transmission]

Prêt pour envoi. Placez l'original. Destination 1 Image de l'envoi Placer l'original Original : --- Zoom : 100% Envoyer : --- ● Format d'orig. ● Originaux plus tailles ● Original RVVivre ● Taille envoi ● Orientation original ● Format fich. Saturation des fichiers ● Original long Destination Install. rapide transmission Couleur Image Type d'originale Paramétrage Bar 16/5 2006 10:10

4 Écran [Couleur/Image]

Prêt pour envoi. Placez l'original. Destination 1 Image de l'envoi Placer l'original Original : --- Zoom : 100% Envoer : --- Densité Image de l'original Résolution numerisation Sélection couleurs Nettété Reg. densité arrêter-plan Install. rapide Destination transmission Couleur ImageType d'origine etinés Paraméirage Bar 10/5 2006 10:10

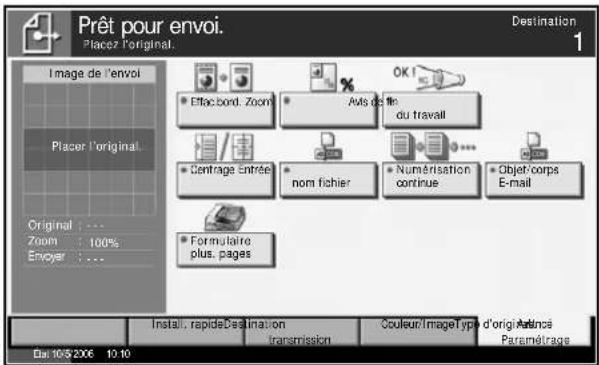

5 Écran [Avancé Paramétrage]

Prêt pour envoi. Placer l'original. Destination 1 Image de l'envoi Placer l'original Original : ... Zoom : 100% Envoyer : ... Effac bond. Zoom Afs de fin du travail Centrage entrée nom fichier Numérisation continue Objet-corps E-mail Formulaire plus, pages Install, rapide Destination Transmission Couleur Image type d'origine Paramétrage Ed: 10/5 2006 10:10

Écran Boîte de document

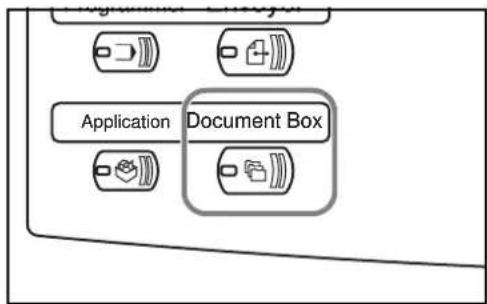

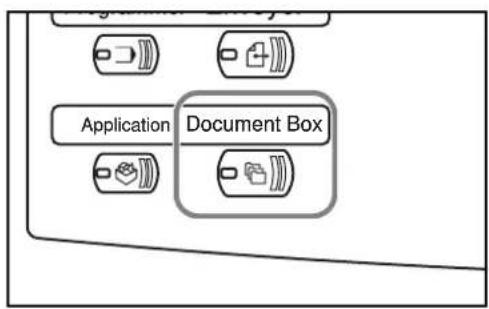

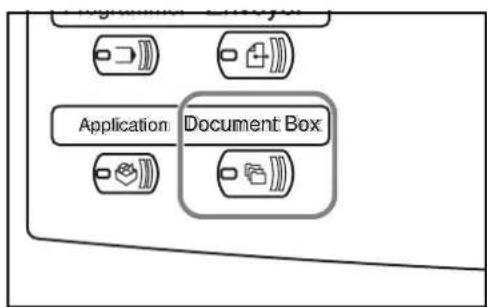

Pour afficher cet écran, appuyer sur la touche Document Box.

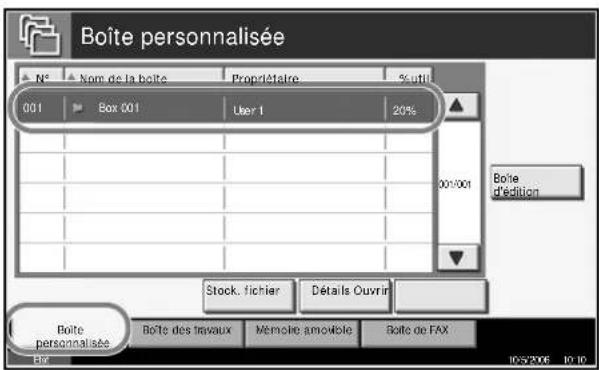

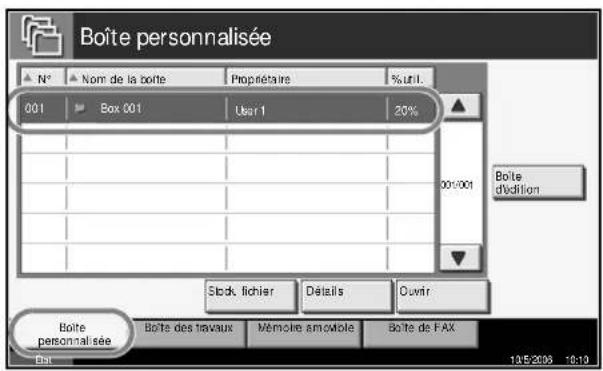

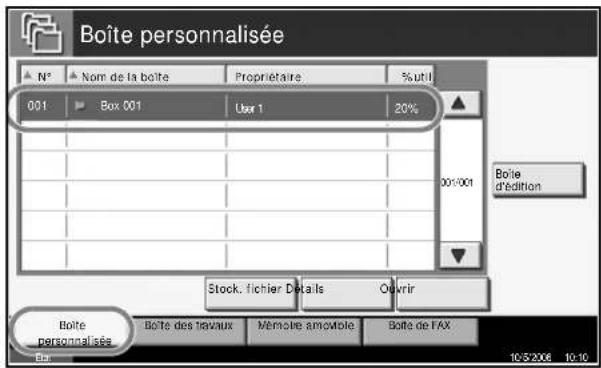

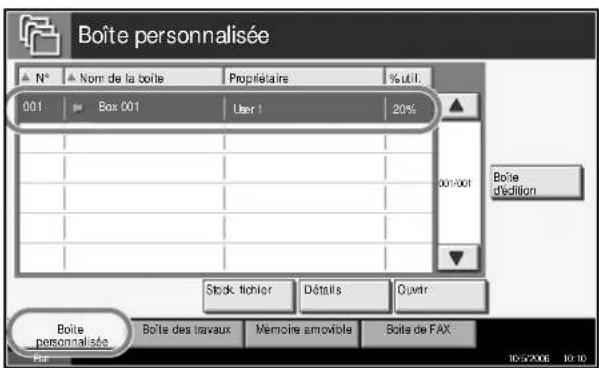

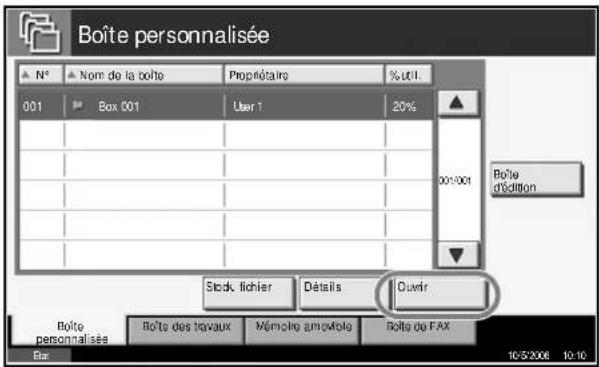

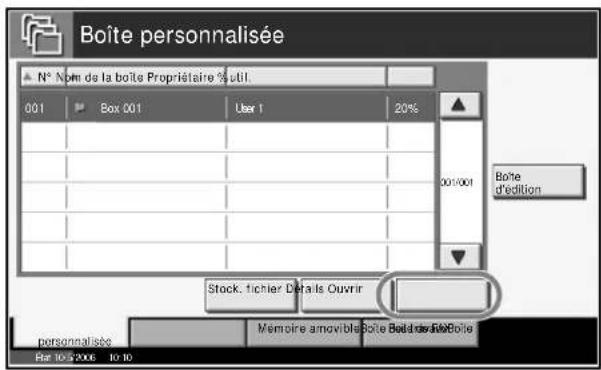

1 Écran [Boîte personnalisée]

Boîte personnalisée N° Nom de la boîle Propriétaire %util. 001 SALES anonymous ..... Boîle d'édition Stock, Tichler Details Cuvir Boîte personnalisée Boîte des travaux Mémoire ambovile Bât 10/05 2006 10:10

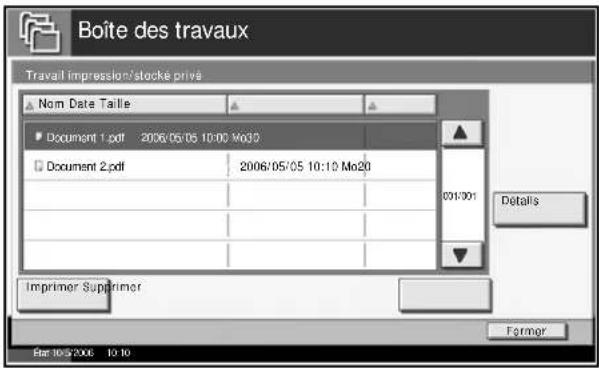

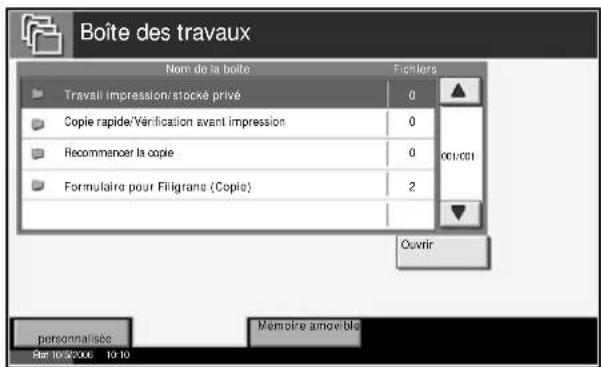

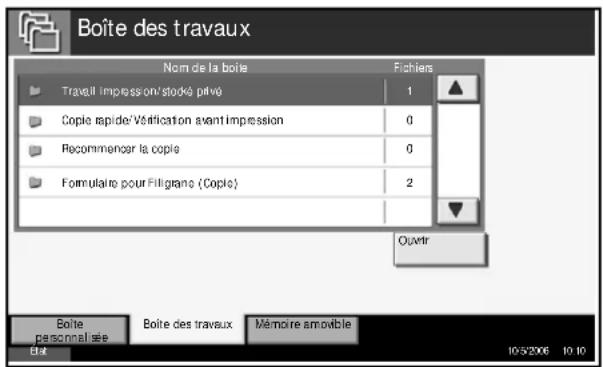

2 Écran [Boîte des travaux]

Boîte des travaux Nom de la boîte Fichiers Travail impression/stocké privé 0 Copie rapide/Vérification avant impression 0 Recommencer la copie 0 Formulaire pour Filigrans (Copie) 2 Ouvrir personnalisés Barr 10/02/2006 Memoire amovible

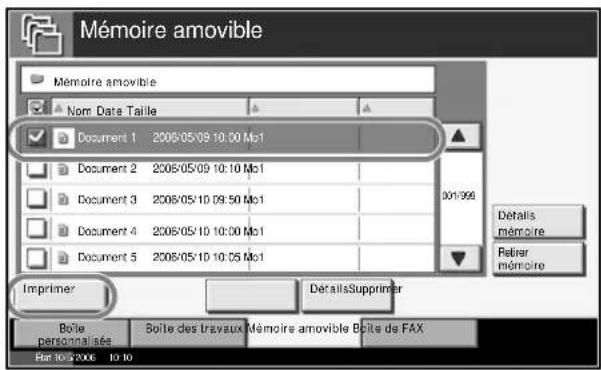

3 Écran [Mémoire amovible]

Mémoire amovible Mémoire amovible Nom. Date Taille 001/001 Détalis mémoire Retiver mémoire Imprimer Supprimer Détails personnalisés Bm 10/5/2006 10:10 Mémoire amovible

4 Écran [Boîte de FAX] (affiché uniquement lorsque le kit de FAX en option est installé)

Boîte de FAX N° Nom de la boîte Propriétaire %util. 001 FAX Box 001 3-1 User 1 100% 002 FAX Box 002 3-2 User 2 80% 003 FAX Box 003 3-3 User 3 60% 004 FAX Box 004 3-4 User 4 40% 005 FAX Box 005 3-5 User 5 20% 006 FAX Box 006 3-6 User 6 0% Détails Ouvrir personnalisée Mémopre amovible boîtes et le boîte Edu 10/9/2006 10:10

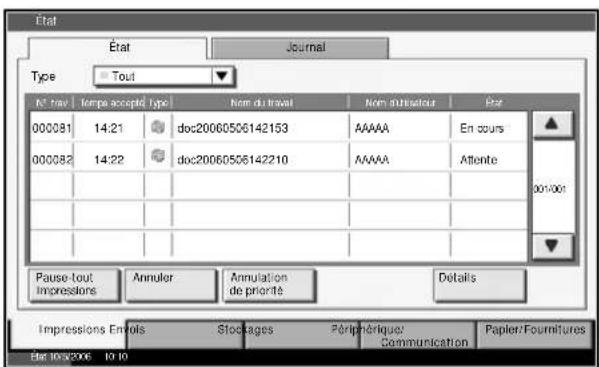

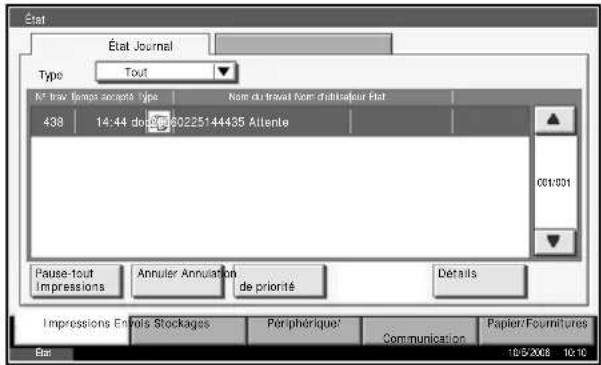

Écran État/Annulation des travaux

Pour afficher cet écran, appuyer sur la touche Statut/Annul. Job.

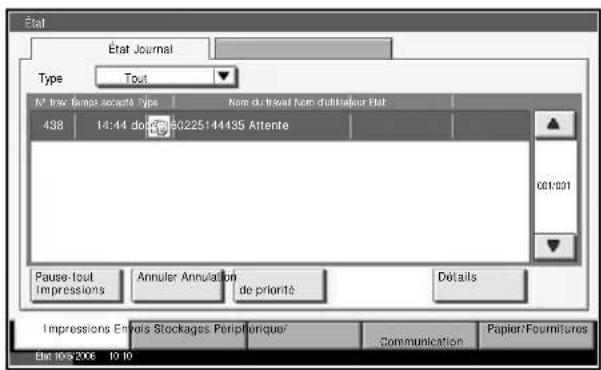

1 Écran [Impressions]

État État Journal Type Tout N° travel | l'entre accepté Type | Nom du travail | Nom statistateur | Éor 000081 14:21 | doc20060506142153 | AAAAA | En cours 000082 14:22 | doc20060506142210 | AAAAA | Attente Pause-tout Annuler Annulation Detals Impressions Envois Stockages Périphérique Communication Papier:Fournitures Éar 10/5/2006 10 to

2 Écran [Envois]

État État Travail planatie Journal Type Tout N° 24er Tème accepté Type Non d'Éticateur EtatDéfation doc20060506144753000091 14:47 AAAAA Attente 00:001 Annuler Details Impressions Embris Stockages Peripériques Communication Papier/Fourritures Eur 10/02/2006 10 to

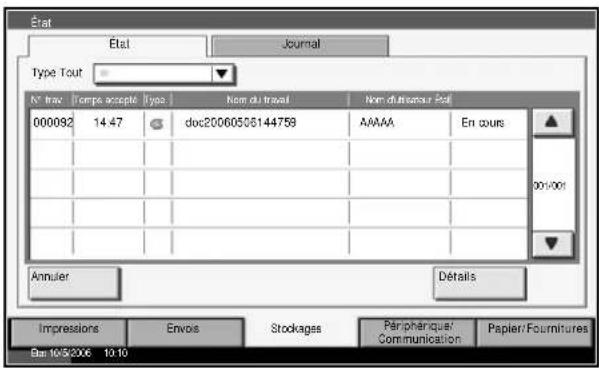

3 Écran [Stockages]

État État Journal Type Tout N° trav Ennoe accepté Type Nom du travail Nom d'oussour Écart 000092 14.47 doc20060506144759 AAAAA En cours 00/001 Annuler Détails Impressions Envois Stockages Pérphérique/ Communication Papier/Fournitures Bm 10/5/2006 10:10

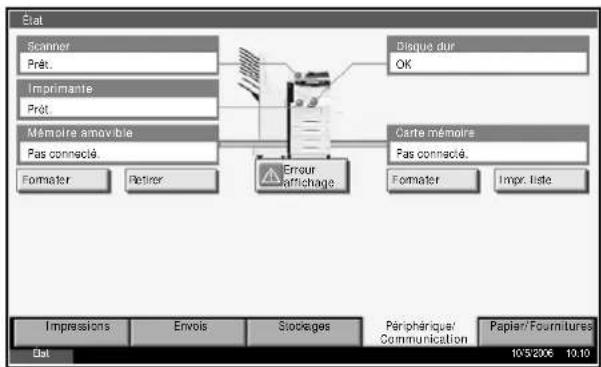

4 Écran [Périphérique/Communication]


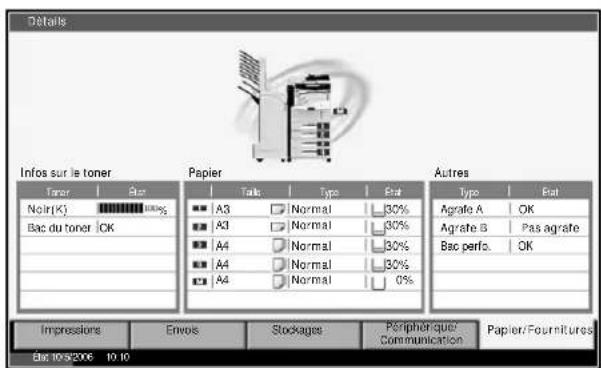

5 Écran [Papier/Fournitures]

Détails Infos sur le toner Papier Autres Toner Bac NoIn(K) Bac du toner OK Talks Type Erat A3 Normal 30% A3 Normal 30% A4 Normal 30% A4 Normal 30% A4 Normal 0% A4 Normal Autres type Erat Agrate A OK Agrate B Pas agrafe Bac perfa. OK Impressions Envois Stockages Peripherquer Communication Papier/Fourritures Els: 10/5/2006 10.10

Écran Programme

Pour afficher cet écran, appuyer sur la touche Programmer.

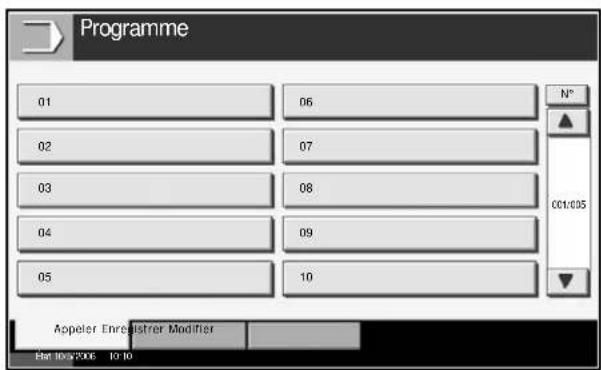

1 Écran [Appeler]

Programme 01 06 N° 02 07 03 08 01:05 04 09 05 10 Appeler Enregistrer Modifier Hot 10/5/2006 10:10

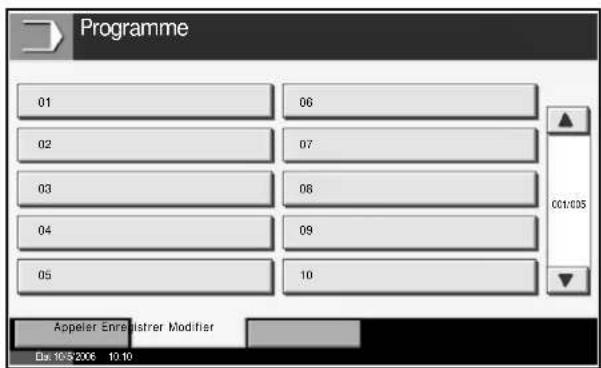

2 Écran [Enregistrer]

Programme 01 06 02 07 03 08 04 09 05 10 Appeler Enregistrer Modifier Ex: 10/5/2006 13:10

3 Écran [Modifier]

Programme 01 06 02 07 03 08 04 09 05 10 Appeler Enregistrer Modifier End 10/5/2006 10:10

2 Préparation à l'utilisation

Ce chapitre décrit les préparatifs nécessaires avant l'utilisation de la machine, ainsi que les procédures de chargement du papier et des originaux.

• Choix de la méthode de connexion et préparation des câbles.... 2-3
  • Raccordement des câbles.... 2-5
• Configuration de la date et de l'heure 2-8
• Configuration du réseau (raccordement via un câble LAN).... 2-10
  • Installation du logiciel 2-12
• Sélection de l'écran par défaut (en option)...... 2-13
  • Choix de la langue (en option) 2-14
• Chargement du papier.... 2-15
• Chargement des originaux 2-25

Documents figurant sur le CD-ROM d'accompagnement

Les documents suivants figurent sur le CD-ROM d'accompagnement (Product Library). Se reporter au manuel approprié en fonction des besoins.

Documents

Extended Printer Driver User Guide

Network FAX Driver Operation Guide

COMMAND CENTER Operation Guide

Choix de la méthode de connexion et préparation des câbles

Sélectionner le mode de connexion de l'équipement au PC ou au réseau, et préparer les câbles correspondants.

Exemple de connexion

Sélectionner le mode de connexion de l'équipement au PC ou au réseau, à l'aide de la figure suivante.

Raccordement du scanner au réseau PC via un câble réseau (100BASE-TX ou 10BASE-T)

Préparation des câbles nécessaires

Les interfaces suivantes permettent de raccorder l'équipement au PC.

Préparer les câbles nécessaires en fonction de l'interface utilisée.

Interfaces disponibles en standard

Fonction Interface Câble requis
Imprimante/Scanner/FAXréseau*	Interface réseau LAN	(10Base-T ou 100Base-TX, blindé)
Imprimante Interface USB Câble compatible USB2.0(spécification Hi-Speed USB, 5 m max., blindé)

* Fonction disponible si le kit de fax en option est installé. Pour plus de précisions concernant le FAX réseau, se reporter au manuel d'utilisation du kit de fax.

Interface en option

Une interface série est disponible en option.

Fonction Interface Câble requis
Imprimante Interface série Câble RS-232C (15 m max.)

Raccordement des câbles

Raccordement du câble LAN (en option)

Procéder comme suit pour raccorder un câble LAN à la machine.

1 Lorsque la machine est sous tension, appuyer sur la touche Power du panneau de commande. Vérifier que le voyant Power et le voyant de mémoire sont éteints, puis mettre la machine hors tension.

Vérifier que le voyant est éteint.

2 Raccorder un câble LAN à l'interface réseau située sur le côté droit de la machine.

3 Raccorder l'autre extrémité du câble à l'interface HUB.

4 Configurer le réseau. Pour plus de détails, se reporter à la Configuration du réseau (raccordement via un câble LAN) à la page 2-10.

Raccordement du câble parallèle/USB (en option)

Procéder comme suit pour raccorder un câble d'interface imprimante parallèle ou USB à la machine.

1 Lorsque la machine est sous tension, appuyer sur la touche Power du panneau de commande. Vérifier que le voyant Power et le voyant de mémoire sont éteints, puis mettre la machine hors tension.

Vérifier que le voyant est éteint.

2 Si la connexion utilise un câble parallèle, le PC de raccordement doit également être mis hors tension.

3 Raccorder le câble d'imprimante à chaque interface située sur le côté droit de la machine.

Raccordement sur une interface parallèle

Raccordement sur une interface USB

4 Raccorder l'autre extrémité du câble au PC.

Raccordement du câble secteur

Raccorder une extrémité du câble secteur fourni à la machine et l'autre extrémité à une prise secteur.

IMPORTANT : Utiliser uniquement le câble secteur fourni avec la machine.

Configuration de la date et de l'heure

Procéder comme suit pour configurer la date et l'heure locales.

Lors de l'envoi de courrier électronique à l'aide de la fonction de transmission, la date et l'heure seront affichées dans l'en-tête de l'e-mail. Configurer la date, l'heure et le décalage horaire de la région d'utilisation par rapport à l'heure GMT.

REMARQUE : Ne pas oublier de configurer le décalage horaire avant de configurer la date et l'heure.

1 Mettre la machine sous tension.

2 Appuyer sur la touche Menu Système.

sième Compteur Menu A B bist access Statut / Annul. Job Copy

3 Appuyer sur [▼], [Date/Temporis.] puis [Modifier] dans Fuseau horaire.

4 Sélectionner la région et appuyer sur [OK].

Date/Tempors. - Fuseau hotaire Définitsez le fuseau horaire. Sélectionnez le fuseau le plus proche de chez vous. Définitsez le fuseau horaire. -12:00 Eniwetok -11:00 Hès Midway -10:00 Hawaii -09:00 Alaska -08:00 Heure du Pacifique -07:00 Arizona 1:13 Annuler OK Ebat 10:5:2006 10:10

REMARQUE : Appuyer sur [▲] ou sur [▼] pour afficher la région suivante.

5 Appuyer sur [Modifier] dans Date/heure.

6 Appuyer sur [Désactivé] ou [Activé] dans Heure d'été.

Date/Temporia, - Date/heure i Definissez la date et l'heure. 2006 A 6 M 6 U - + - + - + 15 H 51 M 34 S - + - + - + Heure d'été Desactivé Activé Annuier OK Dai: 10/9/2006 10:10

7 Entrer la date et l'heure. Appuyer sur [+] ou [-] dans chaque paramètre.

Date/Temporis. - Date/heure i Définissez la date et l'heure. 2006 A 6 M 6 J - + - + - + 15 H 51 M 34 S - + - + - + Annuler OK Heure d'éte Desactive Activé Amuler OK Am 10/3/2006 10:10

REMARQUE : Les paramètres sont : Année (A), Mois (M), Jour (J), Heure (H), Minute (M) et Seconde (S).

8 Appuyer sur [OK].
9 Appuyer plusieurs fois sur la touche [Fermer] pour revenir à l'écran par défaut de Menu Système.

Configuration du réseau (raccordement via un câble LAN)

La machine comporte, en standard, une interface réseau qui prend en charge les protocoles TCP/IP, IPX/SPX, NetBEUI et AppleTalk pour permettre l'impression réseau sur les plates-formes Windows, Macintosh, UNIX et Netware, entre autres.

Configuration TCP/IP (avec adresse IP fixe)

Procéder comme suit pour configurer TCP/IP en cas d'utilisation d'une adresse IP fixe. Vérifier que cette adresse IP est disponible en demandant à l'administrateur réseau de se la procurer.

1 Appuyer sur la touche Menu Système.

sième CompteurMenu A copy access Statut / Copy Annul. Job

2 Appuyer sur [Système], [Modifier] dans Réseau, puis sur [Modifier] dans TCP/IP.

3 Appuyer sur [Activé] dans TCP/IP.

Système - TCP/IP Utilisez TCP/IP. Déactivité Active DHCP Active Déactivité Adresse IP 0.0.0.0 Masque ss-6s. 0.0.0.0 Passerelle par défaut 0.0.0.0 Annuler OK Hill 10-5-2008 10:10

4 Appuyer sur [Désactivé] dans DHCP.

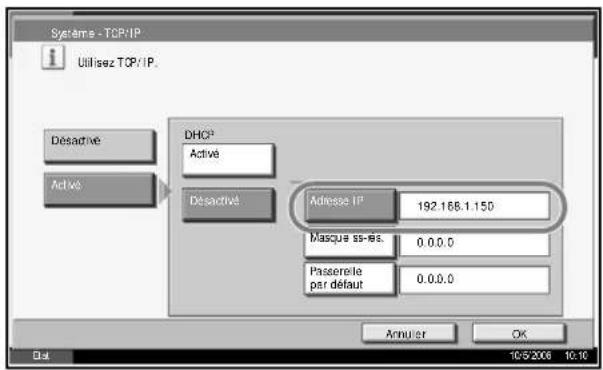

5 Appuyer sur [Adresse IP] et entrer l'adresse IP à l'aide des touches numériques.

Systems - TCP/IP Utilisez TCP/IP. Desactive Active DHO³ Active Desactive Adresse IP 192.168.1.150 Masque ss-ss. 0.0.0.0 Passerelle par défaut 0.0.0.0 Annuler OK Date 10/5/2008 10:10

6 Appuyer sur [Masque ss-rés.] et entrer l'adresse à l'aide des touches numériques.
7 Appuyer sur [Passerelle par défaut] et entrer l'adresse à l'aide des touches numériques.
8 Vérifier que toutes les adresses saisies sont correctes et appuyer sur [OK].
9 Appuyer sur la touche Power et, après avoir vérifié que la touche/voyant Power et le voyant de mémoire sont éteints, mettre la machine hors tension puis de nouveau sous tension.

Configuration TCP/IP (avec adresse DHCP)

Procéder comme suit pour configurer TCP/IP en cas d'utilisation d'un serveur DHCP.

1 Appuyer sur la touche Menu Système.

sième CompteurMenu A B bct access Statut / Copy Annul. Job

2 Appuyer sur [Système], [Modifier] dans Réseau, puis sur [Modifier] dans TCP/IP.

3 Appuyer sur [Activé] dans TCP/IP et sur [Activé] dans DHCP.

Sysieme - TCP/IP Utilisez TCP/IP Déactivité Active DHCP Active Déactivité Adresse IP 0.0.0.0 Masque ss-es. 0.0.0.0 Passerelle par défaut 0.0.0.0 Annuler OK Fist 10/5/2008 10:10

4 Appuyer sur [OK].
5 Appuyer sur la touche Power et, après avoir vérifié que la touche/voyant Power et le voyant de mémoire sont éteints, mettre la machine hors tension puis de nouveau sous tension.

Installation du logiciel

Installer le logiciel approprié sur le PC à partir du CD-ROM Product Library fourni, pour utiliser la fonction imprimante de la machine ou pour effectuer des transmissions TWAIN ou des transmissions FAX à partir du PC.

REMARQUE : L'installation sur Windows XP, Windows NT 4.0/2000 et Server 2003 doit être effectué par un utilisateur possédant les droits d'administrateur.

En mode Veille, la fonction Plug-and-Play est désactivée sur cet équipement. Avant de continuer, désactiver le mode Veille. Se reporter à la section Veille et veille automatique à la page 3-4.

Sélection de l'écran par défaut (en option)

Sélectionner l'écran par défaut (sur le panneau de commande) qui s'affichera à la suite de l'écran d'accueil lors de la mise sous tension. Il est possible de sélectionner l'un des écrans suivants.

Écran par défaut	Écran affiché immédiatement après la mise sous tension.
Copier Écran par	défaut de la fonction copie (écran affiché lors de l’appui sur la touche Copy)
Envoyer Écran	par défaut de la fonction envoi (écran affiché lors de l’appui sur la touche Envoyer)
État Écran par	défaut de la fonction état/annulation des travaux (écran affiché lors de l’appui sur la touche Statut/Annul. Job)
Boîte de document	Écran par défaut de la fonction boîte de document (écran affiché lors de l’appui sur la touche Document Box)
Programme Écran	par défaut de la fonction programme (écran affiché lors de l’appui sur la touche Programmer)

1 Appuyer sur la touche Menu Système.

Chème CompteurMenu A Byst access Statut / Annul. Job Copy

2 Appuyer sur [Paramètres communs] puis sur [Modifier] dans Écran par défaut.

3 Sélectionner l'écran par défaut souhaité.

Paramètres commun - Écran par défaut Définissez l'écran par défaut à afficher lors de la mise sous tension. Copier Envoyer État Boîte de document Programme Annuler OK Est 10-5/2008 10:10

4 Appuyer sur [OK].

5 Appuyer plusieurs fois sur la touche [Fermer] pour revenir à l'écran Menu Système.

Choix de la langue (en option)

Procéder comme suit pour sélectionner la langue d'affichage de l'écran tactile.

1 Appuyer sur la touche Menu Système.

sième Compteur Menu A B Cyst access Statut / Annul. Job Copy

2 Appuyer sur [Paramètres communs] puis sur [Modifier] dans Langue.

3 Appuyer sur la touche correspondant à la langue souhaitée.

Paramètres communés - langue Définissez la langue à utiliser pour l'écran tactile. English Deutsch Français Español Italiano Portugues Nederland Annuler CK Bat 13/5/2008 16:10

4 Un message demandant de mettre la machine hors tension puis sous tension s'affiche ; appuyer sur [OK].

5 Appuyer sur la touche Power sur le panneau de commande. Vérifier que le voyant Power et le voyant de mémoire sont éteints, puis remettre la machine sous tension.

La langue de l'écran tactile est modifiée.

Chargement du papier

En standard, il est possible de charger le papier dans les deux magasins et dans le bac MF. Un chargeur de papier et un chargeur de papier latéral de 3 000 feuilles sont également disponibles en option (se reporter au chapitre 4, Options).

Avant de charger le papier

Lors de l'ouverture d'une ramette de papier neuve, déramer les feuilles afin de les séparer légèrement avant de les charger, comme indiqué ci-dessous.

1 Courber la pile de papier de sorte que le milieu de la pile soit dirigé vers le haut.
2 En tenant le papier par les bords, appuyer vers l'intérieur pour gonfler la pile.
3 Introduire de l'air dans la pile de papier en levant et en abaissant par alternance les mains gauche et droite.
4 Enfin, aligner les bords du papier en les tapotant sur une surface plane.

Si le papier est tuilé ou plié, le lisser avant de le charger. Un papier tuilé ou plié risque de provoquer des bourrages.

ATTENTION : En cas de réutilisation de papier ayant déjà servi à effectuer des copies, veiller à ce qu'il ne reste ni trombones ni agrafes. Ces derniers peuvent endommager la machine ou nuire à la qualité des copies.

REMARQUE : Si le papier de sortie s'enroule ou ne s'aligne pas correctement, retourner le papier chargé dans le magasin.

Éviter d'exposer une rame de papier ouverte à des températures ou à un taux d'humidité élevés ; cela pourrait provoquer des incidents. Après avoir chargé du papier dans le bac MF ou dans un magasin, ranger le reste du papier dans son emballage d'origine.

Si la machine n'est pas utilisée pendant une période prolongée, protéger le papier de l'humidité en le retirant des magasins et en le plaçant dans son emballage d'origine.

REMARQUE : En cas d'utilisation de papier spécial par exemple, papier à en-tête, papier perforé ou pré-imprimés tels que logo ou nom de société.

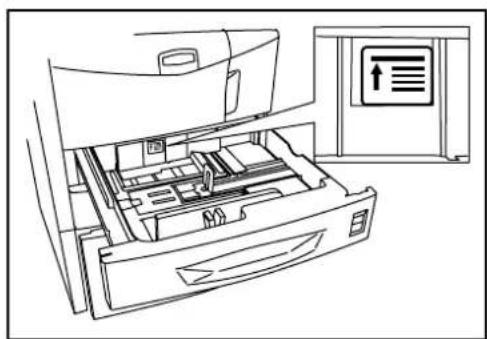

Chargement du papier dans les magasins

On peut charger 500 feuilles de papier normal (80 g/m²) ou de papier couleur dans chacun des deux magasins.

Les formats de papier suivants sont pris en charge : Ledger, Legal, Oficio II, 8,5×13,5", Letter, Letter-R, Statement-R, A3, B4, A4, A4-R, B5-R, A5-R, Folio, 8K, 16K et 16K-R.

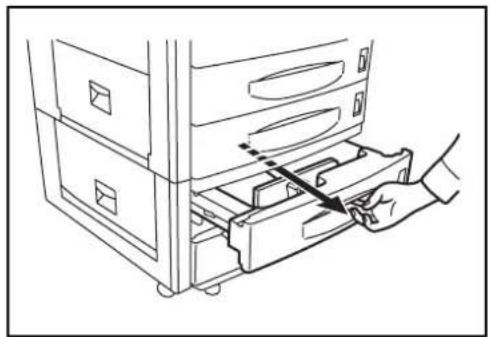

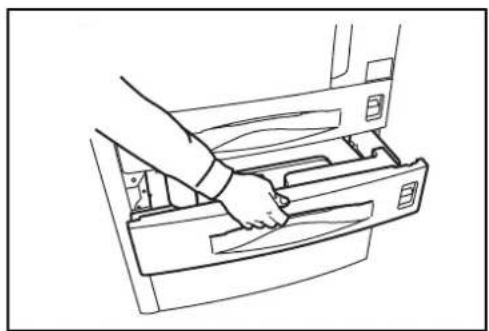

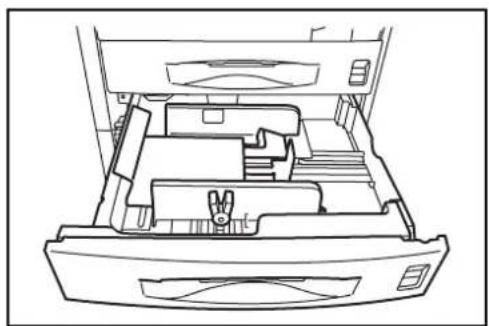

1 Tirer le magasin jusqu'à ce qu'il se bloque.

REMARQUE : Ne pas sortir plusieurs magasins en même temps.

2 En maintenant le taquet de réglage de largeur papier, régler le guide de largeur en fonction du format du papier.

REMARQUE : Les formats de papiers sont indiqués sur le magasin.

3 À l'aide du taquet de réglage de longueur papier, régler la plaque en fonction du format du papier.

4 Aligner le papier contre le côté gauche du magasin.

• Avant de charger le papier, vérifier qu'il n'est ni tuilé ni plié. Un papier tuilé ou plié risque de provoquer des bourrages.
• Vérifier que le papier chargé ne dépasse pas le niveau indiqué (voir la figure ci-dessous).
• Lors du chargement du papier, positionner vers le haut le côté orienté vers la fermeture de la ramette.
• Régler les guides de longueur et de largeur papier en fonction du format du papier. Le chargement de papier sans régler ces guides risque de provoquer des faux départs et des bourrages papier.
• Vérifier que les guides de longueur et de largeur papier sont bien en appui sur le papier. En cas de jeu, régler les guides en fonction du papier.

5 Insérer la carte de format appropriée dans son logement afin d'indiquer le format du papier chargé.

6 Repousser le magasin dans la machine.

REMARQUE : Si la machine n'est pas utilisée pendant une période prolongée, protéger le papier de l'humidité en le retirant des magasins et en le plaçant dans son emballage d'origine.

7 Sélectionner le type de papier (ordinaire, recyclé, etc.) chargé dans le magasin. (Se reporter à la section Sélection du type et du format de papier pour les magasins à la page 2-21.)

Chargement du papier dans le bac MF

On peut charger 200 feuilles de papier normal (80 g/m²) dans le bac MF.

Le bac MF accepte les formats papier du A3 au Hagaki et du Ledger au Statement-R. Utiliser systématiquement le bac MF pour les impressions sur papier spécial.

REMARQUE : La capacité du bac MF est la suivante.

• Papier épais (120 g/m ^2 ): 130 feuilles
- Papier épais (160 g/m ^2 ), papier japonais noshi : 100 feuilles
- Papier épais (200 g/m ^2 ), papier rugueux (45 g/m ^2 ) : 50 feuilles
- Hagaki : 80 feuilles
• Transparents : 25 feuilles
- Enveloppe DL, Enveloppe C5, Comm. #10, Monarch, Youkei 4, Youkei 2 : 20 feuilles

REMARQUE : Lors du chargement de formats personnalisés, entrer le format du papier conformément à la section Sélection du type et du format de papier pour le bac MF à la page 2-23.

Lors de l'utilisation de papier spécial, par exemple transparents ou papier épais, sélectionner le type de papier conformément à la section Sélection du type et du format de papier pour le bac MF à la page 2-23.

1 Ouvrir le bac MF.

2 Régler les guides de largeur papier en fonction de la largeur du papier.

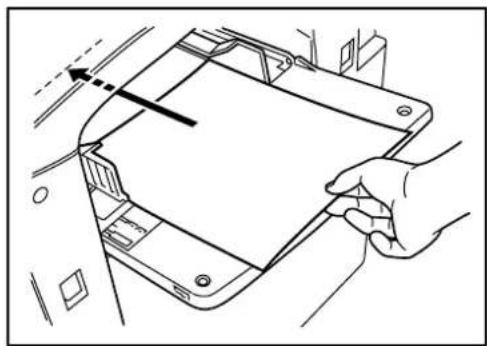

3 Insérer le papier dans le bac le long des guides jusqu'à ce qu'il se bloque.

IMPORTANT : Positionner le papier face à imprimer vers le haut.

Le papier tuilé doit être lissé avant utilisation.

Lisser le bord supérieur s'il est tuilé.

Chargement d'enveloppes

On peut charger 20 enveloppes dans le bac MF.

Les formats d'enveloppes acceptés sont les suivants.

Enveloppe acceptée Format
Monarch 3 1/8"×7 1/2"
Comm. #10 4 1/8"×9 1/2"
Enveloppe DL 110×220 (mm)
Enveloppe C5 162×229 (mm)
Executive 7 1/4"×10 1/2"
Comm. #9 3 7/8"×8 7/8"
Comm. #6-3/4 3 5/8"×6 1/2"
ISO B5 176×250 (mm)
Enveloppe C4 229×324 (mm)
Oufuku Hagaki 200×148 (mm)
Enveloppe Youkei 2 Haguruma Swiss-You 2 sans impression des bords WE-S2	162×114 (mm)
Youkei 4 LIFE E506B (sans impression des bords)	234×105 (mm)

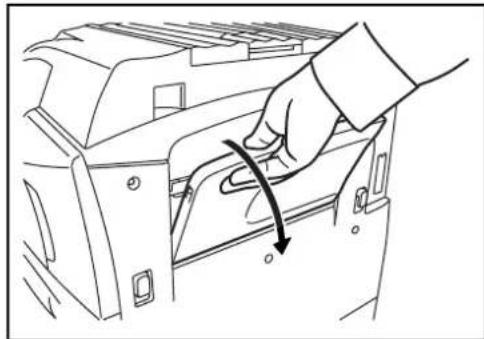

1 Ouvrir le bac MF.

2 Régler les guides de largeur papier en fonction de la largeur de l'enveloppe.

3 Dans le cas d'une enveloppe en orientation paysage, fermer le rabat. Insérer l'enveloppe à fond le long des guides de largeur, face à imprimer vers le haut et rabat vers l'arrière.

Dans le cas d'une enveloppe en orientation portrait, ouvrir le rabat. Insérer l'enveloppe à fond le long des guides de largeur, face à imprimer vers le haut et rabat du côté opposé à l'entrée.

IMPORTANT : Le mode de chargement des enveloppes (orientation et face à imprimer) dépend du type d'enveloppe. Vérifier le sens du chargement car toute erreur risque d'entraîner une impression dans le mauvais sens ou sur le mauvais côté.

REMARQUE : Lors de chargement d'enveloppes dans le bac MF, sélectionner le type d'enveloppe conformément à la section Sélection du type et du format de papier pour le bac MF à la page 2-23.

Sélection du type et du format de papier

Sélection du type et du format de papier pour les magasins

En cas d'utilisation des magasins 1 ou 2, ou du chargeur latéral en option (magasins 3 et 4), sélectionner le type et le format de papier à charger.

Lors de l'utilisation du chargeur de papier en option (magasin 3) d'une capacité de 3 000 feuilles, sélectionner uniquement le type de papier.

Sélection Format/type possible
Format de papier	Auto Le format du papier est détecté et sélectionné automatiquement. Sélectionner un format papier Métrique ou Pouces.
	Format standard 1	Sélectionner l’un des formats standard. Les formats papier acceptés sont les suivants. Format en pouces : Ledger, Letter-R, Letter, Legal, Statement-R, 8,5×13,5” et Oficio II Format métrique : A3, B4, A4, A4-R, B5, B5-R, A5-R et Folio
	Format standard 2	Sélectionner l’un des formats standard n’appartenant pas au Format standard 1. Les formats papier acceptés sont les suivants. Format en pouces : A3, B4, A4, A4-R, B5, B5-R, A5-R et Folio, 8K, 16K-R et 16K Format métrique : Ledger, Letter-R, Letter, Legal, Statement-R, 8,5×13,5” et Oficio II, 8K, 16K-R et 16K
Sélection Format/type possible
Type de papier Normal,	Rugueux, Vélin, Recyclé,Préimprimé, Relié, Couleur, Perforé,En-tête, Hte qual. et Perso 1~8

1 Appuyer sur la touche Menu Système.

sème CompteurMenu A Byst access Statut / Annul. Job Copy

2 Appuyer sur [Paramètres communs], [Modifier] dans Config. Original/Papier, sur [Modifier] dans Configuration du magasin, sur [Modifier] dans la source de papier requise, puis sur [Modifier] dans Format du papier.

3 Pour une détection automatique du format du papier, appuyer sur [Auto] et sélectionner [Métrique] ou [Pouces] pour l'unité.

Pour sélectionner le format du papier, appuyer sur [Formats standard 1]

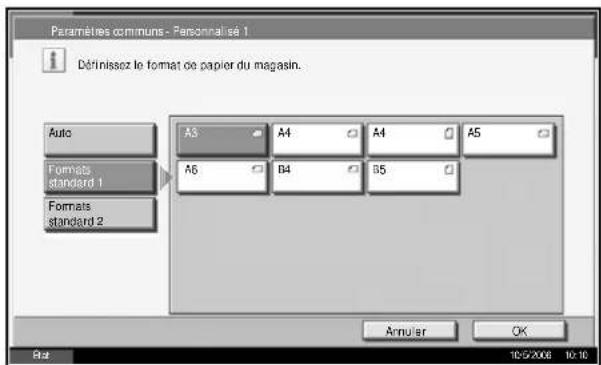

Paramètres communs - Personalisé 1 Définissez le format de papier du magasin. Auto A3 A4 A4 A5 Formats standard 1 A6 B4 B5 Formats standard 2 Annuler OK At 10/5/2006 10:10

ou [Formats standard 2] et sélectionner le format du papier.

4 Appuyer sur [OK].

5 Appuyer sur [Modifier] dans Config. type de support et sélectionner le type de papier. Appuyer sur [OK].

Sélection du type et du format de papier pour le bac MF

Sélectionner le format et le type de papier lors de l'utilisation du bac MF. Il est possible de présélectionner les formats et les types de papier utilisés régulièrement.

Élément Description
Format de papier	Auto Le format du papier est détecté et sélectionné automatiquement. Sélectionner un format papier Métrique ou Pouces.
	Format standard 1	Sélectionner l’un des formats standard. Les formats papier acceptés sont les suivants. Format en pouces : Ledger, Letter-R, Letter, Legal, Statement-R, Executive, 8,5 × 13,5" et Oficio IIFormat métrique : A3, A4-R, A4, A5-R, A6-R B4-R, B5-R, B5, B6-R et Folio
	Format standard 2	Sélectionner l’un des formats standard n’appartenant pas au Format standard 1. Les formats papier acceptés sont les suivants. Format métrique : A3, A4-R, A4, A5-R, A6-R B4-R, B5-R, B5, B6-R et Folio, 8K, 16K-R et 16KFormat métrique : Ledger, Letter-R, Letter, Legal, Statement-R, Executive, 8,5 × 13,5" et Oficio II, 8K, 16K-R et 16K
	Autres Sélectionner l’un des formats standard spéciaux et personnalisés.Les formats papier acceptés sont les suivants. ISO B5, Enveloppe #10, Enveloppe #9, Enveloppe #6, Enveloppe Monarch, Enveloppe DL, Enveloppe C5, Enveloppe C4, Hagaki, Oufuku Hagaki, Youkei 4, Youkei 2
	Entr. format	Entrer un format différent du format standard. Les formats papier acceptés sont les suivants. Format en poucesX (Horizontal) : 5,83~17" (par pas de 0,01"), Y (Vertical) : 3,86~11,69" (par pas de 0,01")Format métriqueX (Horizontal) : 148~432 mm (par pas de 1 mm), X (Horizontal) : 98~297 mm (par pas de 1 mm)
Type de papier Les types de papier acceptés sont les suivants : Normal, Transparent, Rugueux, Vélin, Étiquettes, En-tête, Recyclé, Préimprimé, Relié, Carte, Couleur, Perforé, Enveloppe, Épais, Hte qual. et Perso 1~8

1 Appuyer sur la touche Menu Système.

sième CompteurMenu A B Bisit access Statut / Annul. Job Copy

2 Appuyer sur [Paramètres communs], [Modifier] dans Config. Original/Papier, sur [Modifier] dans Configuration du bac MF, puis sur [Modifier] dans Format du papier.

3 Pour une détection automatique du format du papier, appuyer sur [Auto] et sélectionner [Métrique] ou [Pouces] pour l'unité.

Pour sélectionner le format du papier, appuyer sur [Formats standard 1], [Formats standard 2], [Autres] ou [Entr. format] et sélectionner le format du papier.

Paramètres commune - Configuration du bac MF Définissez le format de papier du bac MF. Auto Formats standard 1 Formats standard 2 Autres Entr. format A3 A4 A4 A5 A6 B4 B5 B5 B6 Annulier OK Ret Paper présent dans le chargeur du documents. 10:5/2006 10:10

Si l'on sélectionne [Entr. format], appuyer sur [+] ou [-] pour entrer les formats X (horizontal) et Y (vertical). Il est possible d'appuyer sur [TouchesN°] pour entrer le format directement à l'aide des touches numériques.

Paramètres communs - Configuration du bac MF 1 Définissez le format de papier du bac MF. Auto Formats standard 1 Formats standard 2 Autres Entr. format X(148 - 432) 432 mm - + TouchesN* Y(99 - 297) 297 mm - + TouchesN* Annuler OK État Paper orient dans le chargeur de documents. 10/5/2006 10:10

4 Appuyer sur [OK].

5 Appuyer sur [Modifier] dans Config. type de support et sélectionner le type de papier. Appuyer sur [OK].

Chargement des originaux

Procéder comme suit pour charger les originaux à copier, à envoyer ou à mémoriser.

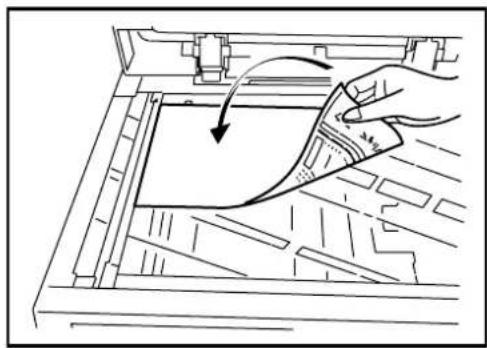

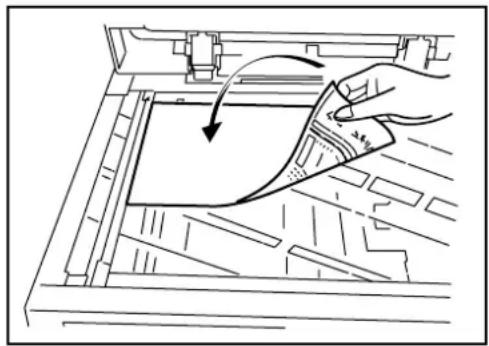

Mise en place des originaux sur la glace d'exposition

Outre des feuilles normales, il est possible de positionner des livres ou des magazines sur la glace d'exposition.

1 Ouvrir le capot des originaux.

REMARQUE : Si le chargeur de document en option est installé, ouvrir le chargeur. Avant de l'ouvrir, vérifier qu'il ne reste aucun original dans le plateau des originaux ou sur la table d'éjection des originaux. Les originaux laissés dans le plateau des originaux ou sur la table d'éjection peuvent tomber de la machine lors de l'ouverture du chargeur de document.

Pour les originaux de plus de 40 mm d'épaisseur, laisser le chargeur de documents ouvert pendant la copie.

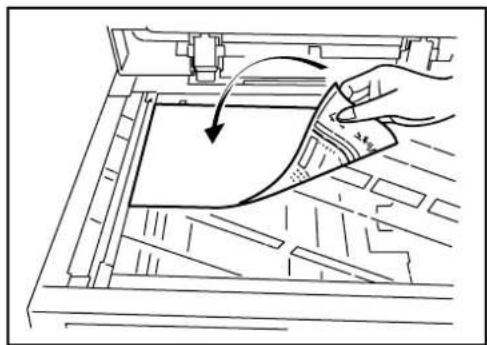

2 Mettre l'original en place. Placer la face à numériser vers le bas et, en commençant à partir du coin arrière gauche, l'aligner par rapport aux plaques d'indication du format d'original.

◆ Plaques d'indication du format de l'original (Modèles en pouces)

5½ STMT 8½ LTR LGL 11 LTR LGR Letter Letter Statement Letter Officio Legal Ledger 8½ 11 13 14 15 11×15 17

(Modèles métriques)

A6 B6 A5 B5 A5 B5 A4 B5 A4 Folio Officio B4 11×15 A3

3 Fermer le capot des originaux.

ATTENTION : Ne pas forcer sur le capot des originaux lors de sa fermeture. Une pression excessive risquerait de briser la glace d'exposition.

REMARQUE : Des ombres peuvent apparaître sur les contours et au centre des copies effectuées à partir d'originaux ouverts.

ATTENTION : Afin d'éviter tout risque de blessure, ne pas laisser le chargeur de documents ouvert.

Chargement des originaux dans le chargeur de documents

Le chargeur de documents en option lit automatiquement les originaux de plusieurs pages, une page à la fois. Les deux faces des originaux recto verso sont lues.

Nomenclature du chargeur de documents

(6) (5) (2) (1) (4) (3)

(1) Plateau des originaux
(2) Guides de largeur des originaux
(3) Poignée d'ouverture
(4) Table d'éjection des originaux
(5) Capot supérieur
(6) Voyant de mise en place des originaux

Originaux pris en charge par le chargeur de documents

Le chargeur de documents prend en charge les types d'originaux suivants.

Grammage 45 g/m ^2 à 160 g/m ^2
Format A3 maximum à A5-R minimumLedger maximum à Statement-R minimum
Capacité	Papier ordinaire (80 g/m ^2 ), papier haute qualité (50 g/m ^2 ),papier couleur, papier recyclé : 100 feuilles (mélange de formats d'originaux : 30 feuilles)Papier épais (120 g/m ^2 ) : 66 feuillesPapier épais (160 g/m ^2 ) : 50 feuillesPapier surglacé, papier rugueux, papier couché : 1 feuillePapier haute qualité (110 g/m ^2 ) : 73 feuilles

Originaux non pris en charge par le chargeur de documents

Le chargeur de documents ne prend pas en charge les types d'originaux suivants.

• Originaux fragiles tels que papier vinyle
• Films transparents tels que les transparents OHP
- Papier carbone
- Originaux dont les surfaces sont très lisses

• Originaux contenant du ruban adhésif ou de la colle
  • Originaux mouillés
• Originaux comportant du correcteur qui n'a pas eu le temps de sécher
• Originaux de forme irrégulière (non rectangulaires)
• Originaux découpés
• Papier froissé
• Originaux pliés (lisser les plis avant le chargement, afin d'éviter tout risque de bourrage).
• Originaux comportant des trombones ou des agrafes (retirer les trombones ou les agrafes et lisser les plis éventuels avant le chargement, afin d'éviter tout risque de bourrage).

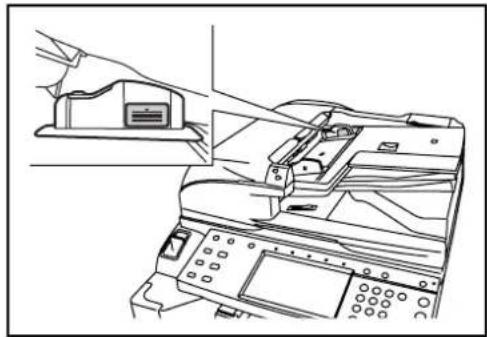

Comment charger les originaux

ATTENTION : Avant de charger des originaux, vérifier qu'il n'y a aucun original dans la table d'éjection des originaux. Si des originaux sont laissés sur la table d'éjection, des bourrages risquent de se produire lors du chargement d'autres originaux.

1 Régler les guides de largeur papier en fonction des originaux.

2 Mettre en place les originaux. Placer la face à numériser vers le haut (le recto pour les originaux recto verso). Pousser le bord avant de l'original à fond dans le chargeur de documents. Le voyant de mise en place des originaux doit s'allumer.

ATTENTION : Vérifier que les guides de largeur de l'original sont en contact avec l'original. S'ils sont trop écartés, les rapprocher de l'original afin d'éviter tout risque de bourrage.

Vérifier que les originaux ne dépassent pas le niveau indiqué. S'ils dépassent le niveau maximum, ils risquent de provoquer un bourrage (voir la figure ci-dessous).

Les originaux perforés ou comportant des traits de prédécoupage doivent être chargés de manière à ce que les perforations ou les pointillés de coupe soient lus en dernier (pas en premier).

3 Utilisation de base

Ce chapitre aborde les opérations suivantes :

• Mise sous tension et hors tension.... 3-2
• Veille et veille automatique.... 3-4
• Réglage de l'inclinaison du panneau de commande.... 3-5
• Écran tactile.... 3-6
  • Copie.... 3-7
• Impression – Impression à partir d'une application.... 3-18
• Envoi 3-19
• Spécification de la destination.... 3-33
• Utilisation de la Boîte de document.... 3-36
• Impression de documents stockés en mémoire USB amovible....3-47
• Annulation/Visualisation/Modification d'un travail...... 3-49
  • Vérification du niveau de toner et de papier.... 3-53
• Écran Installation rapide.... 3-54

Mise sous tension et hors tension

Mise sous tension

Ouvrir le cache de l'interrupteur principal et mettre l'interrupteur sur Marche.

Allumage clignotant/fixe des touches/voyants

Lors de la mise sous tension, la touche/le voyant Copy ou Envoyer clignote.

Clignotant : fonction en cours de préparation. Lorsque la machine est prête, le voyant correspondant s'éteint.

Éteint : fonction prête.

Allumé fixe : fonction sélectionnée. La fonction [Copie] est sélectionnée par défaut et par conséquent, la touche/voyant Copy s'allume en premier.

REMARQUE : Les touches dont le voyant est éteint sont utilisables même si une autre touche clignote.

Mise hors tension

Pour mettre la machine hors tension, mettre la touche Power du panneau de commande sur Arrêt. Vérifier que le voyant Power et le voyant de mémoire sont éteints avant de mettre la machine hors tension.

ATTENTION : Le fait de mettre la machine hors tension sans mettre la touche Power du panneau de commande sur Arrêt risque d'endommager le disque dur.

Vérifier que le voyant est éteint.

Si la machine n'est pas utilisée pendant un certain temps

ATTENTION : Si la machine n'est pas utilisée pendant plusieurs heures (la nuit, etc.), mettre l'interrupteur principal sur Arrêt. Si elle n'est pas utilisée durant un certain temps (vacances, etc.), débrancher la machine de la prise secteur par sécurité.

ATTENTION : Ne pas mettre la machine hors tension lorsque le kit de fax en option est installé. La mise hors tension empêche la réception automatique des fax.

Veille et veille automatique

Veille

Pour passer en mode Veille, appuyer sur la touche Power. Tous les voyants de l'écran tactile, à l'exception du voyant d'alimentation principal, s'éteignent afin d'économiser l'énergie. La machine est en mode Veille.

En cas de réception de données d'impression en mode Veille, l'impression est effectuée mais l'écran tactile reste éteint.

En cas d'utilisation du kit de fax en option, les fax reçus sont également imprimés mais le panneau de commande reste éteint.

Pour quitter le mode Veille, appuyer sur la touche Power. La machine est prête à fonctionner au bout de 15 secondes.

En mode veille automatique, la machine passe automatiquement en mode Veille si elle reste inactive pendant une durée prédéfinie. Le délai par défaut est de 45 minutes pour les modèles 30 ppm et 40 ppm et de 90 minutes pour le modèle 50 ppm.

Réglage de l'inclinaison du panneau de commande

Le réglage de l'inclinaison du panneau de commande se fait en deux étapes après déverrouillage du levier de verrouillage.

Affichage des originaux et du papier

L'écran tactile affiche la source de papier sélectionnée et le réceptacle de sortie.

Prêt pour copie. Copies 1 Image de copie Position de l'original Plateau de sortie Source du papier Format/orientation de l'original et du papier Original : A4 Zoom : 100% Papier : A4 100% Normal 0 Auto Zoom Densité Format d'orig. Recto >> Recto Texte+ Photo Assembler Recto verso Image de l'original Assembler/ Décaler Install. rapide Org./Papier/ Finition image Mise en p./éditionQualité Avancé Paramétrage État 10/5/2006 10:10

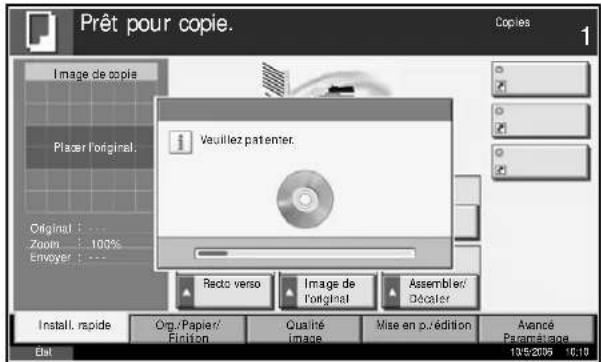

Affichage lors d'un changement d'écran

Une fenêtre d'attente (icône) peut s'afficher lors d'un changement sur l'écran tactile.

Fenêtre d'attente normale

Prêt pour copie. Copies 1 Image de copie Placer l'original. Original : ... Zoom : 100% Papier : ... Numérisation continue Rotation image auto Image négative Image inverse Avis de la du travail Annulation de priorité Formulaire plus pages Recommencer la copie Install. rapide Org.: Papier Finition Qualité image Mise en p.r édition Avancé Paramétrage Par 10/05/2008 10:10

Fenêtre d'attente à la fin d'une opération dans le menu Système

Lorsque l'opération effectuée depuis menu Système est terminée et qu'une autre fonction (par exemple copie) est activée, l'affichage est le suivant.

Prêt pour copie. Image de copie Placer l'original. Original : ... Zoom : 100% Envoyer : ... Vacuillez patenter. Recto verso Image de l'original Assembler/ Dôcaster Install. rapide Org./Papier/ Finition Qualité Image Mise en p'édition Avancé Paramédière 19.5.2006 - 10.10 Edit

Copie

Procéder comme suit pour effectuer des copies.

1 Appuyer sur la touche Copy lorsque la touche/voyant Copier est éteinte.

REMARQUE : Si l'original est mis en place et que la touche Départ est activée avant la fin du préchauffage, seule la lecture est effectuée et la copie n'est effectuée qu'à la fin du préchauffage.

2 Placer les originaux sur la glace d'exposition ou dans le chargeur de documents en option.

REMARQUE : Pour plus d'informations sur le chargement, se reporter à la section Chargement des originaux à la page 2-25.

3 Vérifier que l'option [Auto] est sélectionnée dans Sélection du papier sur l'écran tactile. Le papier correspondant au format de l'original est sélectionné automatiquement.

Pour modifier le format du papier, appuyer sur [Sélection du papier] et sélectionner la source de papier souhaitée.

Prêt pour copie. Image de copie Pisoor l'origina... Original Zoom Papier Auto Normal 0.4 Zoom Denative Selection Normal du papier Recto Texte: Photo Assembler >> Recto Recto verso Image do L'original Assembler Dōsolor Install. rapide Mite en Pilsopipie Avande Finition Qualité Image Paramérage Bix 10/5 2X6 10.10

REMARQUE : Le cas échéant, il est possible de sélectionner le format du papier manuellement.

4 Entrer le nombre de copies à l'aide des touches numériques. Le nombre maximum est de 999.

Effacer Annuler C Arrêter Départ 0 #

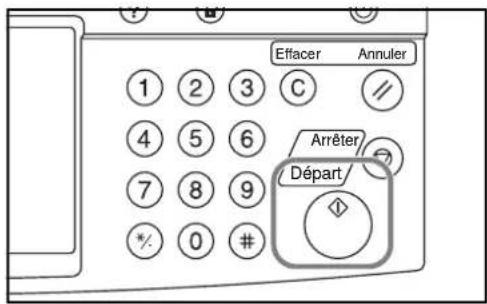

5 Appuyer sur la touche Départ pour lancer la copie.

Effacer Annuler 1 2 3 C // 4 5 6 Arrêter 7 8 9 Départ * . 0 #

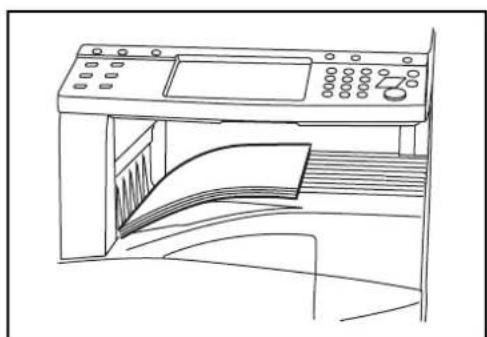

6 Une fois les copies terminées, les retirer du plateau supérieur.

Réglage de la densité

Cette fonction permet de régler la densité de la copie.

Option de réglage de la densité	Description
Manuel Réglage de la densité à l'aide de 7 ou 13 niveaux.
Auto Sélection de la densité optimale en fonction de la densité de l'original.

1 Appuyer sur [Qualité image], puis sur [Densité].

Prêt pour copie. Copies 1 Image de copie Placer l'original Original : ... Zoom : 100% Paper : ... Densité image de l'original EcoPrint Install, rapide Mite en Pédition préférence Finition Qualité image Paramétrage Bar 10/5 2006 10:10

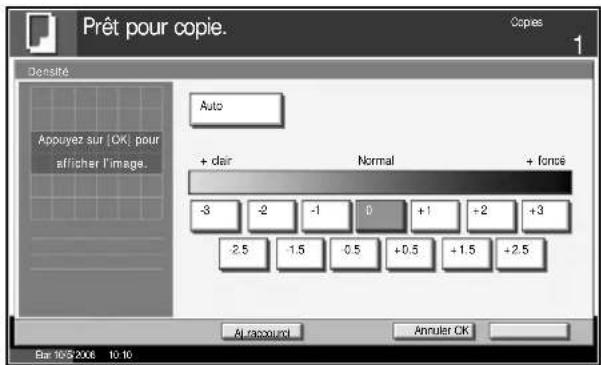

2 Pour régler la densité manuellement, appuyer sur [-3] (+ clair) ou sur [+3] (+ foncé). Il est possible de modifier le niveau de la densité entre [-3] (+ clair) et [+3] (+ foncé) par demi valeurs.

Pour passer du réglage de densité [Manuel] au réglage [Auto], appuyer sur [Auto].

Prêt pour copie. Copies 1 Densité Auto Appuyez sur (OK) pour afficher l'image. + dair Normal + foncé -3 -2 -1 0 +1 +2 +3 -2.5 -1.5 -0.5 +0.3 +1.5 +2.5 AI recouvr Annuler CK Bar 103/2006 10:10

3 Appuyer sur [OK].

Choix de la qualité image

Cette fonction permet de choisir la qualité d'image adaptée au type d'original.

Option de Qualité image	Description
Texte + Photo	Approprié pour les originaux comportant à la fois du texte et des photos.
Texte	Approprié pour les originaux comportant essentiellement du texte.
Photo Approprié pour les	originaux composés de photos.

1 Appuyer sur [Qualité image], puis sur [Image de l'original].

Prêt pour copie. Copies 1 Image de copie Placer l'original Original : ... Zoom : 100% Papier : ... Densité Image de l'original EcoPrint Install. rapide Mise en 100% Prêt pour copie. Fiction Qualité Image Paramétrage Est 10 Aug 2006 10:10

2 Sélectionner la qualité de l'image.

Prêt pour copie. Copies 1 Image de l'original Apouyez sur [OK] pour afficher l'image. Sélectionnez le type d'image du document original pour un meilleur résultat. [Texte - Photo] : texte et photos ensemble. [Texte] : texte seulement, pas de photos. [Photo] : photos seulement, pas de texte. ABC ABC ABC DEF CHI Texte Photo Aj maccouri Annuler OK Bar 10/5/2006 10:10

3 Appuyer sur [OK].

Agrandissement/réduction

Il est possible de régler le taux de reproduction afin d'agrandir ou de réduire l'image de l'original. Les options de zoom suivantes sont disponibles.

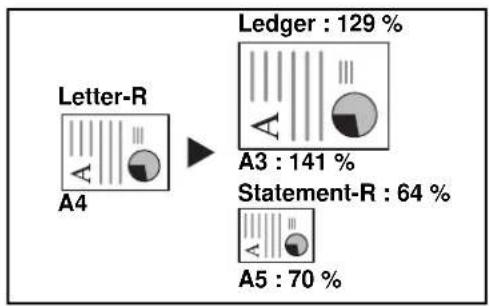

Zoom auto

Réduction ou agrandissement automatique de l'image de l'original en fonction du format papier sélectionné.


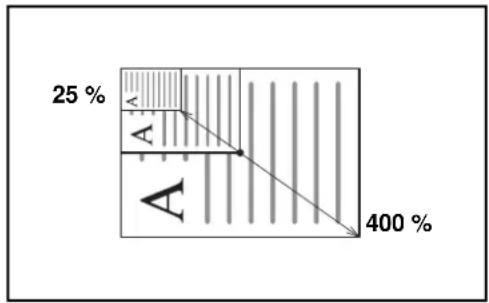

Zoom manuel

Réduction ou agrandissement manuel de l'image de l'original par pas de 1 %, entre 25 et 400 %.

Zoom prédéfini

Réduction ou agrandissement selon des taux prédéfinis.

Les taux suivants sont disponibles.

Modèle Niveau de zoom (original/copie)
Modèles en pouces	100 %, Auto, 400 % (Max.), 200 % (STMT>>Ledger), 154 % (STMT>>Legal), 129 % (Letter>>Ledger), 121 % (Legal>>Ledger), 78 % (Legal>>Letter), 77 % (Ledger>>Legal), 64 % (Ledger>>Letter), 50 % (Ledger>>STMT), 25 % (Min.)
Modèles métriques	100 %, Auto, 400 % (Max.), 200 % (A5>>A3), 141 % (A4>>A3, A5>>A4), 127 % (Folio>>A3), 106 % (11×15">>A3), 90 % (Folio>>A4), 75 % (11×15">>A4), 70 % (A3>>A4, A4>>A5), 50 %, 25 % (Min.)
Modèles métriques (Asie Pacifique)	100 %, Auto, 400 %, Max, 200 % (A5>>A3), 141 % (A4>>A3, B5>>B4), 122 % (A4>>B4, A5>>B5), 115 % (B4>>A3, B5>>A4), 86 % (A3>>B4, A4>>B5), 81 % (B4>>A4, B5>>A5), 70 % (A3>>A4, B4>>B5), 50 %, 25 % (Min.)

Zoom XY

Sélection individuelle du taux de reproduction vertical et horizontal. Réduction ou agrandissement de l'image de l'original par pas de 1 %, entre 25 et 400 %.

M M X Y

1 Appuyer sur [Mise en p./édition], puis sur [Zoom].

Prêt pour copie. Images de copie Placer l'original... Original : ... Zoom : 100% Papier : ... Zoom Combiné Marge Centrage Effac bord. Brochure Redo versus Couverture Filigrane N° page Page mémoire Install. rapide Mlle en C#ud Rapie Avanda Qualité Image Paramétrage Par 105/2006 10:10

2 Appuyer sur [Zoom standard] pour utiliser le Zoom auto.

Appuyer sur [+] ou sur [-] pour modifier le taux de reproduction, le cas échéant. Il est possible d'appuyer sur [TouchesN°] pour entrer le taux de reproduction directement à l'aide des touches numériques.

Pour utiliser le mode Zoom prédéfini, sélectionner la touche correspondant au taux de reproduction souhaité.

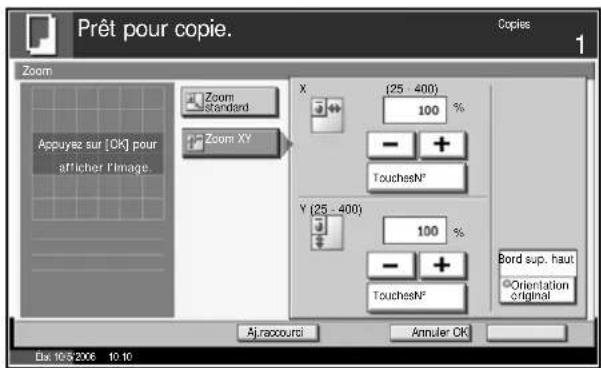

Pour utiliser le mode Zoom XY, appuyer sur [Zoom XY].

Prêt pour copie. Copies 1 Zoom Appuyez sur [OK] pour atticher l'image Zoom standard Zoom XY X (25 400) 100 % - + TouchesN° Y (25 - 400) 100 % - + TouchesN° Bord sup. haut ©Orientation original Aj.raccouri Annuler OK Dix: 10/8/2006 10:10

Appuyer sur [+] ou sur [-] pour modifier le taux de reproduction X (horizontal) et Y (vertical). Il est possible d'appuyer sur [TouchesN°] pour entrer le taux de reproduction directement à l'aide des touches numériques.

Appuyer sur [Orientation original] pour sélectionner l'orientation des originaux, [Bord sup. haut] ou [Bord sup. gche]. Appuyer sur [OK].

3 Appuyer sur [OK].

Copie recto verso

Cette option permet d'effectuer des copies recto verso. Les options recto verso suivantes sont disponibles.

Cette option permet d'effectuer des copies recto verso à partir d'originaux recto. Si le nombre d'originaux est impair, le verso de la dernière copie sera vierge.

Original Copie

Les options de reliure suivantes sont disponibles.

A Original Gauche/Droite sur Reliure Gauche/Droite : pas de rotation des images sur le verso.
B Original Gauche/Droite sur Reliure Haut : rotation des images de 180° sur le verso. Les copies peuvent être reliées sur le bord supérieur, afin d'avoir la même orientation lorsque l'on tourne les pages.

ghi def abc Original Copie A ghi abc def B ghi abc def

Cette option permet de copier chaque côté d'un original recto verso sur deux feuilles individuelles. Le chargeur de documents en option est requis.

Les options de reliure suivantes sont disponibles.

Reliure Gauche/droite : pas de rotation des images sur le verso.

Reliure Haut : rotation des images de 180° sur le verso.

Cette option permet d'effectuer des copies recto verso à partir d'originaux recto verso. Le chargeur de documents en option est requis.

Original Copie

REMARQUE : Les formats de papier suivants sont pris en charge en mode Recto verso vers Recto verso : Legal, Letter, Executive Statement-R, Oficio II, 8,5×13,5", A3, B4, A4, B5, A5-R et Folio.

Livre sur recto

Cette option permet d'effectuer une copie recto d'un livre recto verso ou ouvert.

Les options de reliure suivantes sont disponibles.

Reliure gauche : les originaux avec des pages en vis-à-vis sont copiés de gauche à droite.

Reliure droite : les originaux avec des pages en vis-à-vis sont copiés de droite à gauche.

REMARQUE : Les formats d'originaux et de papier suivants sont pris en charge en mode Recto verso sur Recto et Livre sur Recto. Original : Ledger, Letter-R, A3, B4, A4-R, B5-R, A5-R et 8K. Papier : Letter, A4, B5 et 16K. Il est possible de modifier le format du papier et de réduire ou d'agrandir la copie en fonction de ce format.

Livre sur recto verso

Cette option permet d'effectuer des copies recto verso à partir d'un livre ouvert avec les pages en vis à vis.

Original Copie

REMARQUE : Les formats d'originaux et de papier suivants sont pris en charge en mode Livre sur Recto verso : A4, B5 et 16K.

1 Appuyer sur [Mise en p./édition], puis sur [Recto verso].

Prêt pour copie. Copies 1 Image de copie Placer l'original Original : ... Zoom : 100% Papier : ... Zoom Combinet Margé Centrage Enflac bord. Brochure Redo vs S/Couverture Filigrane N° page Page mérito Install. rapide Mise en Prêt Rapid-Vande Finition Qualité Image Paramétrags Par 105-2006 10:10

2 Sélectionner l'option Recto verso souhaitée.

Prêt pour copie. Copies 1 Recto verso Appuyez sur [OK] pour afficher l'image. Recto >> Recto Recto >> Recto verso Recto verso >> Recto Recto verso >> Recto verso Live >> Recto Live >> Recto verso Finition Rafure Grauchel d'opie Rafure Haut Bord sup. haut Orientation signal Aj raccound Annuler OK Ret 10/5/2008 10:10

3 Pour [Recto verso>>Recto verso], [Recto verso>>Recto], [Livre>>Recto] ou [Livre>>Recto verso], sélectionner le bord de la reliure dans Original.
4 Pour [Recto>>Recto verso], [Recto verso>>Recto verso] ou [Livre>>Recto verso], sélectionner le bord de la reliure des copies dans Finition.
5 Appuyer sur [Orientation original] pour sélectionner l'orientation des originaux, [Bord sup. haut] ou [Bord sup. gche]. Appuyer sur [OK].

6 Appuyer sur [OK].
7 Mettre en place les originaux et appuyer sur la touche Départ.

Si l'original est placé sur la glace d'exposition, effectuer la lecture et passer au suivant. Puis, appuyer sur la touche Départ.

Lorsque tous les originaux ont été lus, appuyer sur [Finit. Num.] pour lancer la copie.

Copies assemblées/décalées

Assembler

Cette option permet de lire plusieurs originaux et de produire des jeux de copies complets triés dans l'ordre des pages.

Original Copie

Décaler

La fonction de décalage permet de sortir des copies avec une rotation de 90° pour chaque jeu (ou page).

REMARQUE : Pour utiliser la fonction de décalage, charger le même format de papier avec une orientation différente dans une source de papier différente de celle sélectionnée.

Les formats de papier pris en charge en mode Décalage sont A4, B5, Letter et 16K.

1 Appuyer sur [Org./Papier/Finition], puis sur [Assembler/Décaler]

Prêt pour copie. Copies 1 Image de copie Appuyez sur OK pour affouter l'image Original : --- Zoom : 100% Paper : --- Format d'orig. Sélection du paver Originaux plus. tailles Orientation original Assembler/ Décaler Agrate Bac de sort Install. rapide Mise en D'orig.Rapier/Vance Finition Qualité Image Paramétrage Par basas 2006

2 Pour utiliser la fonction de copies assemblées, appuyer sur [Activé] dans Assembler.

Pour utiliser la fonction de copies décalées, appuyer sur [Désactivé] ou [Chaque jeu] dans Décaler.

Prêt pour copie. Copies 1 Assembler/Décalar Appuyez sur [OK] pour afficher l'image. Assembler Désactivé Décalar Déactive Chaque su Aj. raccound Annuler CK Eur 10/5 2006 13:10

Appuyer sur [OK].

3 Entrer le nombre de copies à l'aide des touches numériques.

4 Mettre en place les originaux et appuyer sur la touche Départ.

Impression – Impression à partir d'une application

Procéder comme suit pour imprimer des documents à partir d'une application.

1 Créer un document dans une application.

2 Cliquer sur Fichier et sélectionner Imprimer dans l'application. La boîte de dialogue Imprimer s'affiche.

3 Cliquer sur Nom de l'imprimante et sélectionner cette machine dans la liste.

4 Indiquer le nombre d'impressions souhaitées dans la case Nombre de copies. Le nombre maximum est de 999.

Pour imprimer plusieurs documents, sélectionner Assembler afin de les imprimer un par un dans l'ordre des pages.

5 Cliquer sur Propriétés. La boîte de dialogue Propriétés s'affiche.

6 Sélectionner l'onglet Général et cliquer sur Format page pour sélectionner le format du papier.

Pour imprimer sur des papiers spéciaux, par exemple papier épais ou transparents, cliquer sur le menu Type de support et sélectionner le type de papier.

7 Cliquer sur Source et sélectionner la source de papier.

REMARQUE : Si l'option Sélection auto. est activée, le papier est alimenté automatiquement à partir de la source de papier contenant le format et le type de papier adapté. Pour imprimer sur des papiers spéciaux, par exemple enveloppe ou papier épais, placer le papier dans le bac MF et sélectionner Bac MF.

8 Sélectionner l'orientation du papier, Portrait ou Paysage, en fonction de l'orientation du document.

Si l'option Retourné est activée, le document sera imprimé après une rotation de 180°.

9 Cliquer sur le bouton OK pour revenir à la boîte de dialogue Imprimer.

10 Cliquer sur le bouton OK pour lancer l'impression.

Envoi

Procéder comme suit pour effectuer les fonctions d'envoi de base. Les quatre options suivantes sont disponibles.

• Envoi en E-mail : envoie l'image numérisée d'un original comme pièce jointe à un e-mail...page 3-19
• Envoi vers dossier (SMB) : stocke l'image numérisée d'un original dans un dossier partagé sur un PC...page 3-21
• Envoi vers dossier (FTP) : stocke l'image numérisée d'un original dans un dossier sur un serveur FTP...page 3-24

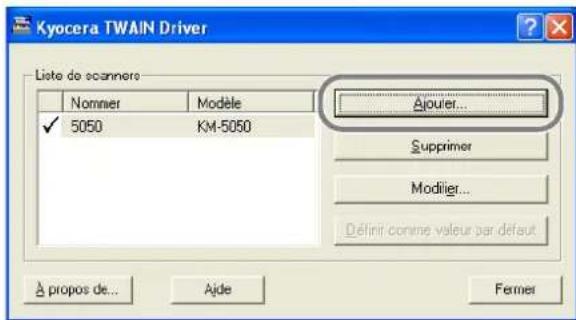

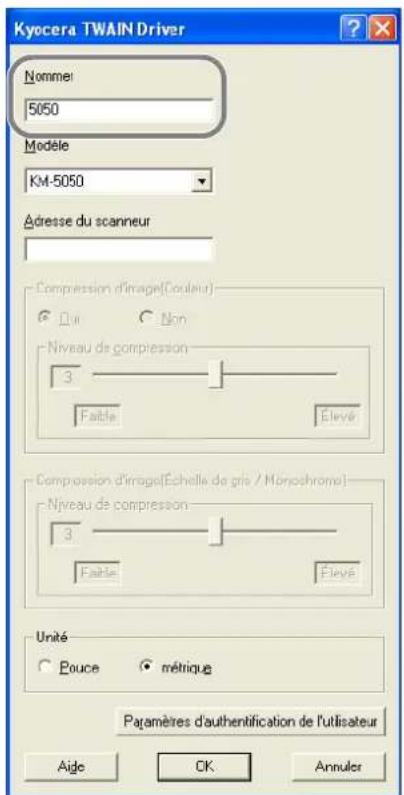

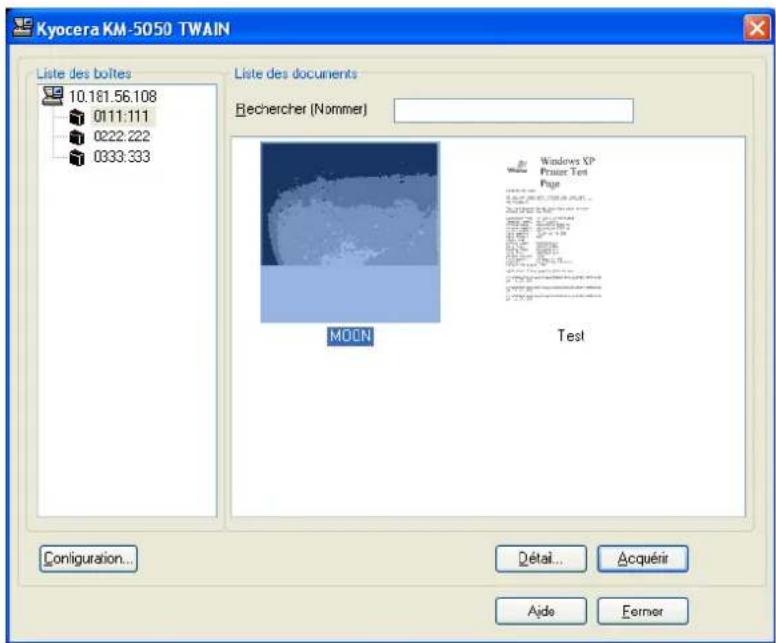

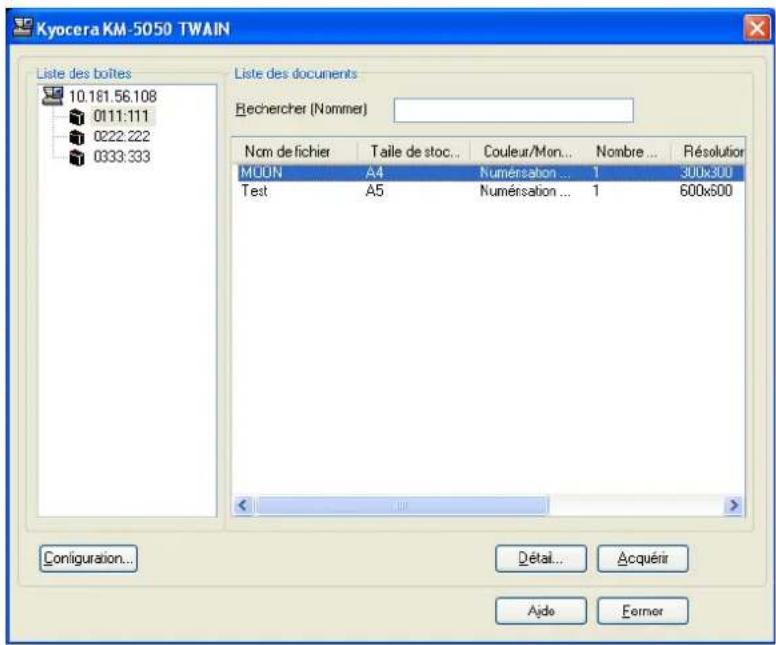

• Numérisation d'images avec TWAIN : charge les données d'un document stocké dans une boîte personnalisée sur PC...page 3-27

REMARQUE : Il est possible de numériser des originaux couleur en augmentant la mémoire de la machine. Consulter votre service d'assistance.

Il est possible de combiner plusieurs options d'envoi. Se reporter à la section Envoi vers différents types de destinataires (Envoi multiple) à la page 3-35.

Envoi en E-mail

Cette option permet d'envoyer l'image numérisée d'un original comme pièce jointe à un e-mail.

REMARQUE : Pour permettre l'envoi comme e-mail, une connexion réseau et un serveur SMTP sont requis. Contacter l'administrateur système pour connaître la configuration.

1 Placer les originaux sur la glace d'exposition ou dans le chargeur de documents en option.

REMARQUE : Pour plus d'informations sur le chargement, se reporter à la section Chargement des originaux à la page 2-25.

2 Appuyer sur la touche Envoyer.


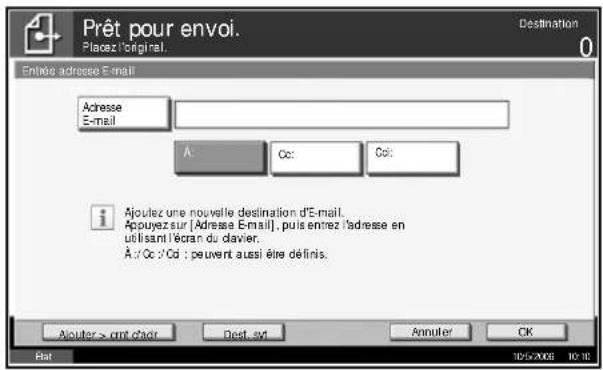

3 Appuyer sur [Entrée adresse E-mail], puis sur [Adresse E-mail].

REMARQUE : Le destinataire peut être spécifié à l'aide du carnet d'adresses ou des touches uniques. Se reporter à la section Spécification de la destination à la page 3-33.

4 Entrer l'adresse E-mail du destinataire et appuyer sur [OK].

Prêt pour envoi. Placez l'original. Destination Entée adresse E-mail Adresse E-mail A: Cc: Ccl: i Ajoutez une nouvelle destination d'E-mail. Appuyez sur [Adresse E-mail], puis enrez l'adresse en utilisant l'écran du d'avier. À/À/Cà d'Co : peuvent aussi être définis. Ajouter > print d'ach Dest. syt Annuler OK Hat 105-2008 10:10

5 Appuyer sur [À:], [Cc:] ou [Cci:] pour modifier le statut du destinataire, le cas échéant.

Pour spécifier un autre destinataire, passer à l'étape suivante. Pour spécifier un seul destinataire, passer à l'étape 7.

6 Appuyer sur [Dest. svt] et recommencer les étapes 4 et 5 pour spécifier le destinataire. Il est possible de spécifier 100 adresses E-mail au maximum.

REMARQUE : Lorsque l'écran affiche [Ajouter > crnt d'adr], les destinataires sont enregistrés dans le carnet d'adresses.

7 Appuyer sur [OK]. Les destinataires sont enregistrés dans la liste de destinations.

8 Vérifier la liste de destinations.

Sélectionner un destinataire et appuyer sur [Détail/Modif.] pour le vérifier et le modifier. Pour modifier le destinataire, se reporter aux étapes 4 et 5.

Pour supprimer un destinataire de la liste, le sélectionner et appuyer sur [Supprimer].

Prêt pour envoi. Placez l'original... Destination Destination Details ABC [e-mail] Chainer Detail Modif. Supprimer Rapcoler 001 002 003 004 005 N° AAA BSS CCC DDD EEE 005 007 008 009 010 1/10 FFF GGG HH III JJJ Install. rapide Destination Type Code/Image Avance transmission Paramétrage Eur 10/5 2006 10.10

9 Le cas échéant, modifier le format de l'original, la résolution de numérisation, etc.

10 Appuyer sur la touche Départ. L'original numérisé est envoyé à l'adresse E-mail spécifiée.

Effacer Annuler 1 2 3 C // 4 5 6 Arrêter 7 8 9 Départ / * 0 #

Envoi vers dossier (SMB)

Cette option permet de stocker le fichier image d'un original dans un dossier partagé sur un PC.

1 Placer les originaux sur la glace d'exposition ou dans le chargeur de documents en option.

REMARQUE : Pour plus d'informations sur le chargement, se reporter à la section Chargement des originaux à la page 2-25.

2 Appuyer sur la touche Envoyer.

3 Appuyer sur [Entrée du chemin d'accès], puis sur [SMB].

REMARQUE : Le destinataire peut être spécifié à l'aide du carnet d'adresses ou des touches uniques. Pour plus de détails, se reporter à la Spécification de la destination à la page 3-33.

4 Entrer le nom d'hôte, le chemin, le nom d'utilisateur et le mot de passe. Appuyer sur la touche de l'élément à saisir pour afficher l'écran de saisie.

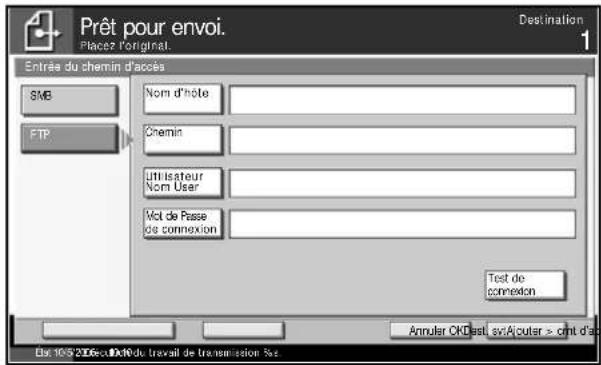

Prêt pour envoi. Placez l'original. Destination 1 Entée du chemin d'acès SMB FTP Nom d'quote Chemin Utilisateur Nom User Mol de Passage de connexion Test de connexion Ajuler > oml d'adr Dest. svt Annuler OK Bal 13/5/2006 16:18

5 Entrer les données de destination et appuyer sur [OK].

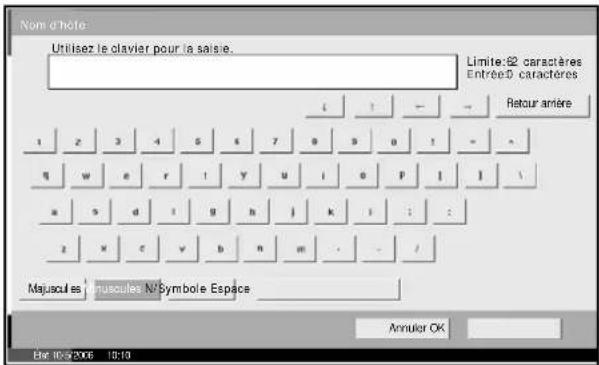

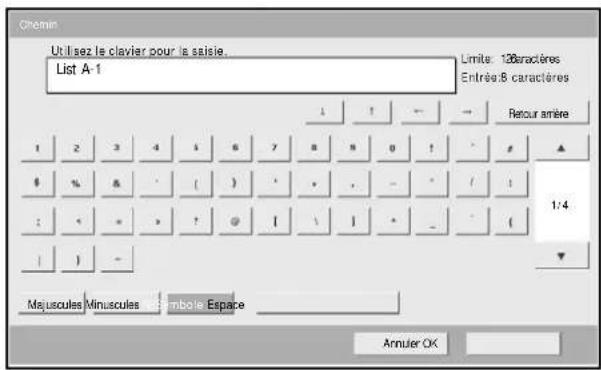

Nom d'hôte Utilisez le clavier pour la saisie. Limile: 120 caractères Entree: 0 caractères i i ← → Retour anière z z 3 4 5 6 7 8 9 o ! - ^ q w e r t y u i a p l j \ a s d f g h i k l i : z x z v b n m . . / Majusoules Minusoules N' Symbole Espace Annulier OK Par 10-9-2008 12:10

Les données à saisir sont les suivantes.

* Spécifier un numéro de port différent du port par défaut (139) en utilisant le format Nom d'hôte : N° de port.

Élément	Données à saisir	Nombre de caractères max.
Nom d'hôte*	Nom d'hôte ou adresse IP du PC expéditeur.	62 caractères maximum
Chemin	Chemin du dossier de destination.Par exemple,\Utilisateur\DonnéesNumérisation.	126 caractères maximum
Élément Données à saisir		Nombre de caractères max.
Utilisateur Nom User	Nom d'utilisateur permettant l'accès au dossier	62 caractères maximum
Mot de Passe de connexion	Mot de passe permettant l'accès au dossier	62 caractères maximum

6 Une fois la saisie terminée, appuyer sur [Test de connexion] pour vérifier la connexion.

Prêt pour envoi. Placez l'original... Destination 1 Entrée du chemin d'accès SKB FTP Nom d'hôte Chemin Utilisateur Nom User Mot de Passe de connexion Test de connexion Annuler CKDest, svAcuter > cmt d'envoi Bar 10/5/2006 10:10

REMARQUE : Le message Connecté s'affiche si la connexion avec le destinataire est établie correctement. Si le message Connexion impossible s'affiche, vérifier la saisie.

Pour spécifier un autre destinataire, passer à l'étape suivante. Pour spécifier un seul destinataire, passer à l'étape 8.

7 Appuyer sur [Dest. svt] et recommencer les étapes 4 à 6 pour spécifier le destinataire. 10 dossiers peuvent être enregistrés au maximum.

REMARQUE : Lorsque l'écran affiche [Ajouter > crnt d'adr], la saisie est enregistrée dans le carnet d'adresses.

8 Appuyer sur [OK] pour enregistrer la saisie dans la liste de destinations.

9 Vérifier la liste de destinations.

Sélectionner un destinataire et appuyer sur [Détail/Modif.] pour le vérifier et le modifier. Le modifier le cas échéant, en recommandant les étapes 5 à 7.

Pour supprimer un destinataire de la liste, le sélectionner et appuyer sur [Supprimer].

Prêt pour envoi. Placez l'original. Destination Destination Details ABC /User/ScanData A: Cmt d'adr Entrée adr. E-mail Entrée chemin acès Chainer Detail/Mod1. Supprimer Rapplerer 001 002 003 004 005 N° AAA BSS CCC DDD EEE 008 007 008 009 010 1/10 FFF GGS HHF III JJJ Install. rapide Destina Type Counter Image Avance transmission Paramétrage Bar 105 2006 10:10

10 Le cas échéant, modifier le format de l'original, la résolution de numérisation, etc.

11 Appuyer sur la touche Départ. Le fichier de l'original numérisé est envoyé au dossier partagé spécifié sur le PC.

Effacer Annuler 1 2 3 C // 4 5 6 Arrêter 7 8 9 Départ/ * . 0 #

Envoi vers dossier (FTP)

Cette option permet de stocker l'image numérisée d'un original dans un dossier sur un serveur FTP.

1 Placer les originaux sur la glace d'exposition ou dans le chargeur de documents en option.

REMARQUE : Pour plus d'informations sur le chargement, se reporter à la section Chargement des originaux à la page 2-25.

2 Appuyer sur la touche Envoyer.

3 Appuyer sur [Entrée du chemin d'accès], puis sur [FTP].

REMARQUE : Le destinataire peut être spécifié à l'aide du carnet d'adresses ou des touches uniques. Se reporter à la section Spécification de la destination à la page 3-33.

4 Entrer le nom d'hôte, le chemin, le nom d'utilisateur et le mot de passe. Appuyer sur la touche de l'élément à saisir pour afficher l'écran de saisie.

Prêt pour envoi. Placez l'original. Destination 1 Entrée du chemin d'accès SMB FTP Nom d'hôte Chemin Utilisateur Nom User Mct de Passe de connexion Test de connexion Annuler CKDast, sv:Acouter > ont d'ao Edu 10/5 23Deu:CKDut travail de transmission Fee

5 Entrer les données de destination et appuyer sur [OK].

Nom d'histoire Utilisez le clavier pour la saisie. Limite:62 caractères Entrée:0 caractères 1 1 - - Retour anière 1 2 3 4 5 6 7 8 9 0 1 - - q w e r ! y u i o p l 1 1 a s d i g h j k i : : 2 x c v b n m - - / Majuscules | majuscules N/Symbole Espace Annuler OK Date: 10/05/2006 10:13

Les données à saisir sont les suivantes.

Élément Données à saisir		Nombre de caractères max.
Nom d'hôte*	Nom d'hôte ou adresse IP du serveur FTP.	62 caractères maximum
Chemin Chemin d'accès du dossier de destination.Par exemple,\Utilisateur\DonnéesNumérisation.Sinon, les données seront enregistrées dans le répertoire de base.		126 caractères maximum
Utilisateur Nom User	Nom utilisateur de connexion au serveur FTP	62 caractères maximum
Mot de Passe de connexion	Mot de passe de connexion au serveur FTP	62 caractères maximum

* Spécifier un numéro de port différent du port par défaut (21) en utilisant le format Nom d'hôte : N° de port.

6

Une fois la saisie terminée, appuyer sur [Test de connexion] pour vérifier la connexion.

Prêt pour envoi. Placez l'original. Destination 1 Entrée du chemin d'accès SMS FTP Nom d'hôte Chemin Utilisateur Nom User Mot de Passe de connexion Test de connexion Annuler CKDest, sAouter > ont d'envoi Part 10.12.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.

REMARQUE : Le message Connecté s'affiche si la connexion avec le destinataire est établie correctement. Si le message Connexion impossible s'affiche, vérifier la saisie.

Pour spécifier un autre destinataire, passer à l'étape suivante. Pour spécifier un seul destinataire, passer à l'étape 8.

7

Appuyer sur [Dest. svt] et recommencer les étapes 5 à 7 pour spécifier le destinataire. 10 dossiers peuvent être enregistrés au maximum (nombre total de dossiers SMB et FTP).

REMARQUE : Lorsque l'écran affiche [Ajouter > crnt d'adr], la saisie est enregistrée dans le carnet d'adresses.

8

Appuyer sur [OK] pour enregistrer la saisie dans la liste de destinations.

9

Vérifier la liste de destinations.

Sélectionner un destinataire et appuyer sur [Détail/Modif.] pour le vérifier et le modifier. Le modifier le cas échéant, en recommandant les étapes 4 à 6.

Pour supprimer un destinataire de la liste, le sélectionner et appuyer sur [Supprimer].

Prêt pour envoi. Placez l'original. Destination 1 Destination Details ABC SCANDATA À: 1/1 Chainer Détal/Mocrit. Supprimer Rapceler Ornt d'adr Entrée adr. E-mail Entrée chemin accès 001 002 003 004 005 N° AAA BBB CCC DDD EEE 006 007 008 009 010 1/10 FFF GGG HHH III JU Install. rapide Destination Type Couges Image Avancé transmission Paramétrage État 105 236x104 (à la travel de transmission rule)

10

Le cas échéant, modifier le format de l'original, la résolution de numérisation, etc.

11 Appuyer sur la touche Départ. Le fichier de l'original numérisé est enregistré sur le serveur FTP spécifié.

Effacer Annuler 1 2 3 C // 4 5 6 Arrêter 7 8 9 Départ/ * . 0 #

Numérisation d'images à l'aide de TWAIN

Cette option permet de charger les données d'un document stocké dans une boîte personnalisée sur PC.

REMARQUE : Les données doivent préalablement être stockées dans la Boîte personnalisée. Pour plus de détails, se reporter à la section Utilisation de la Boîte de document à la page 3-36.

Ajout de la machine au PC

Ajouter la machine au PC afin de sélectionner la Boîte personnalisée de la machine.

1 Sous Windows, cliquer sur Démarrer, Programmes, puis TWAIN Driver Setting.

REMARQUE : Il est également possible d'ajouter la machine au PC en cliquant sur Démarrer dans Windows, Panneau de configuration, puis TWAIN Driver Setting.

2 Cliquer sur le bouton Ajouter.

Kyocera TWAIN Driver Liste de scanners Nomier Modèle ✓ 5050 KM-5050 Ajouter... Supprimer Modifier... Définir comme valeur par défaut A propos de... Ajde Fermer

3 Entrer le nom de la machine dans le champ Nommer.

Kyocera TWAIN Driver Nommer 5050 Modèle KM-5050 Adresse du scanneur Compression d'image(Couleur) Non Niveau de compression 3 Faible Elevé Compression d'image(Echelle de gris / Monochrome) Niveau de compression 3 Faible Elevé Unité Pouce métique Paramètres d'authentification de l'utilisateur Aide OK Annuler

4 Sélectionner la machine dans le champ Modèle.

5 Entrer l'adresse de la machine dans le champ Adresse du scanneur.

REMARQUE : Si l'adresse de la machine est inconnue, contacter l'administrateur.

6 Sélectionner Pouce ou métrique.

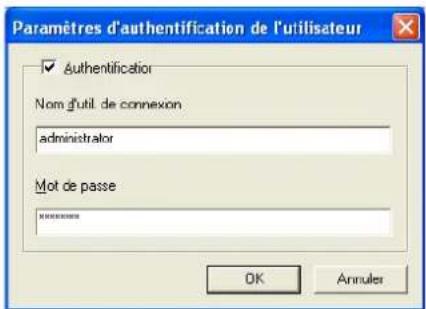

7 Cliquer sur le bouton Paramètres d'authentication de l'utilisateur.

8 Activer la case à cocher à côté de Authentication, entrer l'ID d'utilisateur (64 caractères maximum) et le mot de passe (64 caractères maximum), puis cliquer sur OK.

Paramètres d'authentification de l'utilisateur ✓ Authentication Nom d'util. de connexion administrator Mot de passe OK Annuler

9 Cliquer sur le bouton OK.

10 La machine est ajoutée au PC et le nom de machine et le nom de modèle s'affichent dans le champ Liste de scanners.

REMARQUE : Cliquer sur le bouton Supprimer pour supprimer la machine ajoutée. Cliquer sur le bouton Modifier pour modifier les noms.

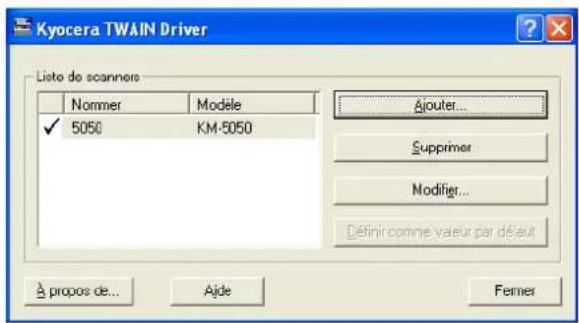

Kyocera TWAIN Driver Liste do scannero Nommer Modèle ✓ 5050 KM-5050 Ajouter... Supprimer Modifier... Définir comme valeur par défaut À propos de... Ajde Femer

Numérisation des données

Cette option permet de numériser les données d'un document stocké dans la boîte personnalisée de la machine.

1 Lancer l'application compatible TWAIN.

2 Sélectionner la machine dans l'application et afficher la boîte de dialogue TWAIN.

REMARQUE : Pour sélectionner la machine, se reporter au Manuel d'utilisation ou à l'Aide du logiciel utilisé.

3 Sélectionner la Boîte personnalisée contenant les données à numériser dans le champ Liste des boîtes. Les données contenues dans la Boîte personnalisée s'affichent dans le champ Liste des documents.

Kyocera KM-5050 TWAIN Liste des boîtes 10.161.56.108 0111:111 0222.222 0333.333 Liste des documents Rechercher (Nommer) Nom de fichier Taille de stoc... Couleur/Mon... Nombre ... Résolution MUON A4 Numérisation ... 1 300x300 Test A5 Numérisation ... 1 600x500 Configuration... Détai... Acquérin Ajde Former

4 Paramétrer l'affichage des données. Cliquer sur le bouton Configuration pour sélectionner les différents éléments.

Kyocera KM-5050 TWAIN Afficher ○ Liste ○ Miniatures Supprimers ○ Oui ○ Non Inverser ○ Oui ○ Non OK Annuler

Élément Description
Afficher Permet de sélectionner l'affichage dans le champ Liste des documents sous forme de liste ou de miniatures.
Supprimer Permet de supprimer les données de la Boîte personnalisée après la numérisation.
Inverser Permet d'inverser les couleurs des données pour lancer la numérisation.

5 Cliquer sur le bouton OK.

6 Sélectionner les données à numériser dans le champ Liste des documents.

Kyocera KM-5050 TWAIN Liste des boîtes 10.161.56.108 0111:111 0222:222 0333:333 Liste des documents Rechercher (Nommer) Nom de fichier Taille de stoc... Couleur/Mon... Nombre ... Résolution MOUN A4 Numérsabion ... 1 300x300 Test A5 Numérsabion ... 1 600x500 Configuration... Détail... Acquérir Aide Ferner

Entrer le nom du document dans le champ Rechercher (Nommer) pour rechercher les données ayant le même nom de document ou la même en-tête dans le nom de document.

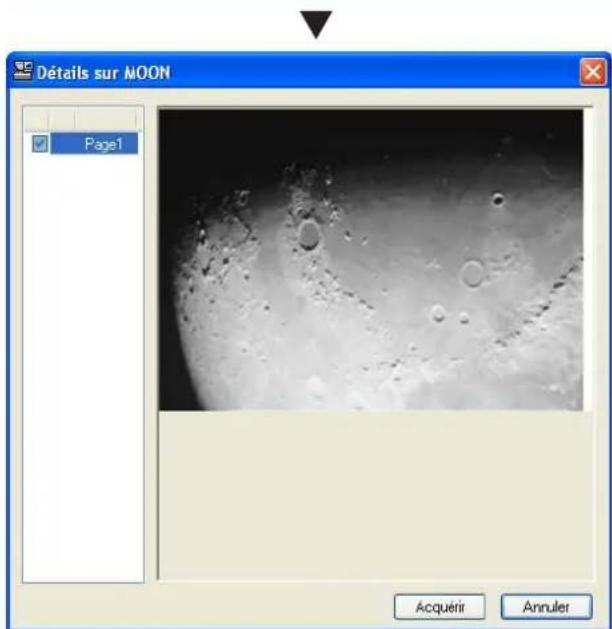

7 Cliquer sur le bouton Détail pour afficher les données du document sélectionné. Si le document comporte plusieurs pages, activer la case à cocher à côté de la page à numériser. Les pages sélectionnées sont numérisées.

Kyocera KM-5050 TWAIN Liste des boltes 10.161.56.108 0111:111 0222:222 0333:333 Liste des documents Rechercher (Nommer) MOON Test Configuration... Détal... Acquérir Aide Ferner

Détails sur MOON Page1 Acquérir Annuler

8 Cliquer sur le bouton Acquérir. Les données sont numérisées.

Spécification de la destination

Pour spécifier un destinataire, utiliser le carnet d'adresses ou les touches uniques.

Sélection dans le carnet d'adresses

Sélectionner un destinataire enregistré dans le carnet d'adresses.

1 Dans l'écran de base de la fonction envoi, appuyer sur [Crnt d'adr].

Prêt pour envoi. Placez l'original. Destination Destination Détails ABC SCANDATA A: 1/1 Ort d'adr Entrée adr. E-mail Entrée chemin accès Chainer Détail Modif. Supprimer Rappeler 001 002 003 004 005 N° AAA BBS CCC DDD EEE 008 007 008 009 010 1/10 FFF GGG HHH III Install, rapide, Identative Cougeant Image Avance Transmission Paramétrage Dat: 10/5/2016-0016; travel de transmission %s

2 Cocher la case pour sélectionner le destinataire désiré dans la liste. Il est possible de sélectionner plusieurs destinataires. Le destinataire sélectionné est signalé par une coche dans la case à cocher.

Placez Original Cmt d'adr Cmt d'adr Tri Nom Dest! N° | Type Nom Details 0001 AAAA [e-mail] 0002 BBBB [e-mail] 0003 Group1 0004 Group2 0005 Group3 ABC DEF GHI JKL MNO PQRS TUV WXYZ 0-9 E-mail Dossier Groupe Amuler OK Edit Execution du travail de transmission Fee 10/5/2006 10:10

REMARQUE : Pour annuler la sélection, décocher la case.

3 Pour un envoi comme E-mail, cliquer sur [À:], [Cc:] ou [Cci:] pour modifier le statut du destinataire, le cas échéant.

4 Appuyer sur [OK] pour enregistrer le destinataire sélectionné dans la liste de destinations.

REMARQUE : Pour supprimer le destinataire de la liste, le sélectionner et appuyer sur [Supprimer].

Recherche de destinataire

Il est possible d'effectuer une recherche sur les destinataires enregistrés dans le carnet d'adresses. Une recherche avancée par type ou par lettre initiale est également possible.

Placez l'original Cmt d'adr Cmt d'adr Tri Nom Dest1 N° Type/Nom Détalis 0001 AAAAA [e-mail] 0002 BBBBB [e-mail] 0003 Group1 0004 Group2 0005 Group3 ABC DEF GHI JKL MNO FORS TUV XYZ 0-9 Dossier GroupeE-mail Annuler OK For 10/6 Adéfucible du travail de transmission %s

Touches utilisées	Type de recherche	Sujets de la recherche
1 Recherche par nom Recherche par nom enregistré.
2 Recherche par numéro d'adresse	Recherche par numéro d'adresse enregistré.
3 Recherche avancée par type de destinataire	Recherche avancée par type de destinataire enregistré (E-mail, dossier (SMB/FTP), FAX ou Groupe). (FAX : uniquement si le kit de fax en option est installé.)
4 Recherche avancée par lettre initiale	Recherche avancée sur la première lettre du nom enregistré.

Recherche par nom

Appuyer sur [Cherche(Nom)] et entrer le nom désiré.

Recherche par numéro d'adresse

Appuyer sur [Cherche(N)] et entrer le numéro d'adresse à rechercher.

Recherche avancée par type de destinataire

Appuyer sur [E-mail], [Dossier], [FAX] ou [Groupe]. Les destinataires enregistrés dans ce type s'affichent.

Recherche avancée par lettre initiale

Appuyer sur la touche de la première lettre désirée.

Sélection par touche unique

Sélectionner le destinataire à l'aide de la touche unique.

Dans l'écran de base de la fonction d'envoi, cliquer sur la touche unique sur laquelle le destinataire est enregistré.

Prêt pour envoi. Placez l'original. Destination 1 Destination Details ABC SCANDATA A: Cmt d'adr Entrée adr. E-mail Entrée chemin acès Chainer Detail Modl. Supprimer Rapceler 001 002 003 004 005 N° AAA BSS CCC DCO EEE 006 007 008 009 010 1/10 FFF GGG HHP III JJJ Install répécise finatique d'engueur image Avance transmission Paramétrage Par t##2006 10 10

REMARQUE : Si la touche unique du destinataire désiré n'est pas affichée sur l'écran tactile, cliquer sur [▼] ou sur [▲] pour faire défiler et afficher la touche unique suivante ou précédente.

Sélection par numérotation abrégée

Sélectionner le destinataire à l'aide d'un numéro de touche unique à trois chiffres (numérotation abrégée).

Dans l'écran de base de la fonction d'envoi, cliquer sur la touche N° et entrer le numéro de touche unique à 3 chiffres dans l'écran de saisie numérique.

Prêt pour envoi. Placez l'original. Destination Details ABC SCANDATA A: 1/1 Chainer Détail Modif. Supprimer Rappeler D01 002 003 004 005 N° AAA BSS CCC DDD EEE 006 007 008 009 010 1/10 FFF GSG HH III JU Install, rapide DestinType Covalent Image Avance transmission Destination Gout d'adr Entrée adr. E-mail Entrée chemin acés Bcl 10/5/2006 10:10 Paramétrage

Envoi vers différents types de destinataires (Envoi multiple)

Il est possible de spécifier plusieurs types de destinataires, E-mail, Dossier (SMB/FTP) ou FAX (option) en même temps pour l'envoi. Cette fonction est appelée Envoi multiple ; il s'agit d'une option très utile permettant des transmissions vers des types de destinataires différents (E-mail, dossier, etc.) en une seule opération.

Les procédures sont les mêmes que celles utilisées pour spécifier les destinataires de chaque type. Il suffit d'ajouter l'adresse E-mail ou le chemin d'accès du dossier pour les afficher dans la liste de destinations. Appuyer sur la touche Départ pour lancer la transmission simultanément vers tous les destinataires.

Utilisation de la Boîte de document

Procéder comme suit pour effectuer les opérations de base de la boîte de document.

REMARQUE : La boîte de document est supposée être déjà créée et enregistrée.

Stockage de documents dans la Boîte personnalisée

Cette fonction permet de stocker des documents dans la Boîte personnalisée.

1 Placer les originaux sur la glace d'exposition ou dans le chargeur de documents en option.

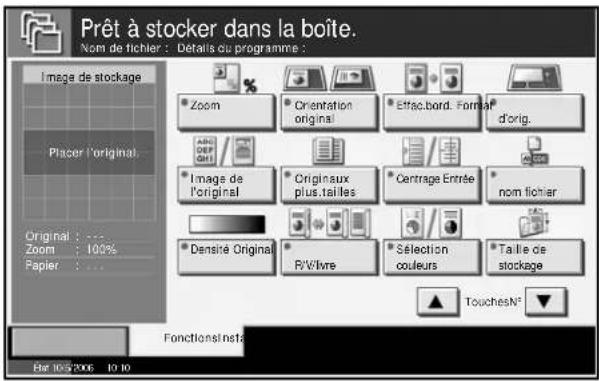

Prêt à stocker dans la boîte. Nom de fichier : Détalis ou programme : Image de stockage Placer l'original Original : ... Zoom : 100% Papier : ... Zoom : Orientation original Estrac, bord. Format d'orig. Image de Original Originsux plus tailles Centrage Entrée nom fichier Dansité Original R/V livre Sélection couleurs Taille de stockage ▲ TouchesN° Fonctions Insta Hér 10/5/2006 10:10

REMARQUE : Pour plus d'informations sur le chargement, se reporter à la section Chargement des originaux à la page 2-25.

2 Appuyer sur la touche Document Box.

3 Appuyer sur [Boîte personnalisée] et sélectionner la boîte dans laquelle le fichier doit être stocké.

Boîte personnalisée N° Nom de la boîte Propriétaire %util 001 Box 001 User 1 20% 001-001 Boîte décition Stock. fichier Détails Ouvrir Boîte personnalisée Boîte des travaux Mémole amoëlle Boîte de FAX 10/5/2006 10:10

REMARQUE : La boîte personnalisée doit être créée au préalable.

4 Appuyer sur [Stock. fichier].

Boîte personnalisée N° Nom de la boîte Propriétaire %util. 001 Box 001 User 1 20% 30/001 Boîte d'edition Stock. fichier Details Ouvrir personnalisée Mémôrie amovible boîte Boîte des ReBoîte Fiat 105 2006 to 10

REMARQUE : Si un mot de passe a été défini pour la boîte personnalisée, entrer le mot de passe.

5 Le cas échéant, modifier le type d'original, la densité de numérisation, etc.

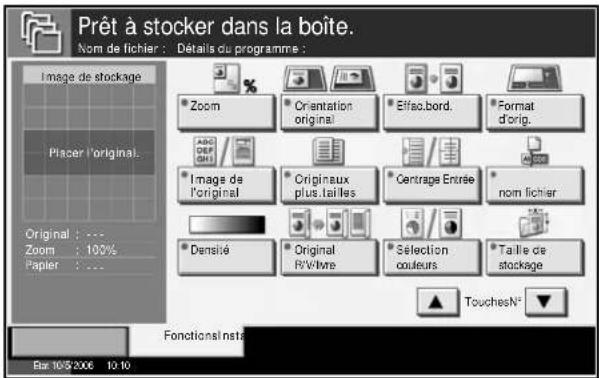

Prêt à stocker dans la boîte. Nom de fichier : Détails ou programme : Image de stockage Placer l'original Original : ... Zoom : 100% Papier : ... Zoom : Original Orientation original Effic.bord. Format d'orig. Image de l'original Origineaux plus tailles Centrage Entrée nom fichier Densité Original RV/mre Sélection couleurs Taille de stockage ▲ TouchesN° ▼ Fonctions Insta Bar 10/5 2006 10:10

6 Appuyer sur la touche Départ. L'original est numérisé et les données sont stockées dans la boîte de document spécifiée.

Effacer Annuler 1 2 3 C // 4 5 6 Arrêter 7 8 9 Départ / * . 0 #

Impression de documents stockés dans la Boîte personnalisée

Cette fonction permet d'imprimer des documents stockés dans la boîte personnalisée.

1 Appuyer sur la touche Document Box.

2 Appuyer sur [Boîte personnalisée] et sélectionner la boîte contenant le document à imprimer.

Boîte personnalisée N° Nom de la boîte Propriétaire %util. 001 Box 001 User 1 20% 30/001 Bolie d'edition Stock: fichier Détails Ouvrir personnalisée Memoire amovible boîte Beûlles ReBoîte En 16-2006 - 10 to

3 Appuyer sur [Ouvrir].

Boîte personnalisée N° Nom de la boîte Propriétaire %util. 001 Box 001 Use 1 20% 001-001 Boîte d'édition Stock. fichier Details Ouvrir personnalisée Mémorsre amov bleche Bette en le boîte Ez: 105 2006 10 10

REMARQUE : Si un mot de passe a été défini pour la boîte personnalisée, entrer le mot de passe.

4 Dans la liste, cocher la case à côté du document à imprimer. Le document sélectionné est signalé par une coche dans la case à cocher.

Détalis du programme : Nom Date Tailie Document1 2006/05/05 11:11 21 Mo 0001 001-001 Détalis Imprimer Envoyer Joindre Déplacer Supprimer Stock. ficher Farmer Bar 10/8/2006 10:10

REMARQUE : Il n'est pas possible de sélectionner et d'envoyer plusieurs documents. Pour annuler la sélection, décocher la case.

5 Appuyer sur [Imprimer].

6 Le cas échéant, modifier la sélection de papier, recto/recto verso, etc.

Prêt à stocker dans la boîte. Nom de fichier : Détails du programme : Images d'impression Placer l'original Original Zoom Papier Assembler-Auto Désactivé Sélection du papier Assembler- Décaiser Agrafe-pert. Redo >> Recto Désactivé Redo verso Supra Mères Impression Fonctions Insta Annuler Rat 10/5/2006 10:10

7 Appuyer sur la touche Départ pour lancer l'impression du document sélectionné.

Effacer Annuler 1 2 3 C // 4 5 6 Arrêter 7 8 9 Départ/ * 0 #

Envoi de documents stockés dans la Boîte personnalisée

Cette fonction permet d'envoyer des documents stockés dans la boîte personnalisée.

1 Appuyer sur la touche Document Box.

2 Appuyer sur [Boîte personnalisée] et sélectionner la boîte contenant le document à envoyer.

Boîte personnalisée N° Nom de la boîte Propriétaire %util 001 Box 001 User 1 20% 001/001 Boîte d'édition Stock, fichier Details Ouvrir Boîte personnalisée Boîte des travaux Vérieure amovole Boîte de l'FX 16/5/2006 10:16

3 Appuyer sur [Ouvrir].

Boîte personnalisée N° Nom de la boîte Propriétaire %util. 001 Box 001 User 1 20% 30/001 Boîte d'édition Stock: fichier Détails Ouvrir personnalisée Mémoire amovible Boîte Boîte d'éloïle Fer 10/5/2006 To 10

REMARQUE : Si un mot de passe a été défini pour la boîte personnalisée, entrer le mot de passe.

4 Dans la liste, cocher la case à côté du document à envoyer. Le document sélectionné est signalé par une coche dans la case à cocher.

N° de boite Nom Date Tailie 0001 Document1 2006/05/05 11:11 21 Mo 00-001 Details Imprimer Envoyer Joindre Déplacer Supprimer Stock. ficher Former Bar 10/5 2006 10:10

REMARQUE : Il n'est pas possible de sélectionner et d'envoyer plusieurs documents. Pour annuler la sélection, décocher la case.

5 Appuyer sur [Envoyer].

6 Sélectionner le destinataire.

Prêt à envoyer de la boîte. Entrez la destination. Destination A: abccd@a/g.com B: [e-mail] C: Col: 1/1 Chainer Detail Modif Supprimer Rempler 001 002 003 004 005 N° AAA BBB CCC DDD EEE 006 007 008 009 010 1/10 FFF CGG HHH III JU Destination Install. rapide Fonctions Annuler Date 10/5/2006 10:10 Destination 2 Ornt d'adr Entrée adr. E-mail Entrée dromin acès Entrée n° de FAX

REMARQUE : Pour plus de détails sur la sélection des destinataires, se reporter à la section Spécification de la destination à la page 3-33.

7 Appuyer sur la touche Départ pour lancer l'envoi du document sélectionné.

per AnnulerEntrace 1 2 3 C // 4 5 6 Arrêter 7 8 9 Départ/ * 0 #

Édition de documents stockés dans la Boîte personnalisée

Cette fonction permet de déplacer des documents entre des boîtes personnalisées ou de fusionner plusieurs documents.

Déplacement de documents

1 Appuyer sur la touche Document Box.

2 Appuyer sur [Boîte personnalisée] et sélectionner la boîte contenant le document à déplacer.

Boîte personnalisée N° Nom de la boîte Propriélaire %util. 001 Box 001 User 1 20% 30/001 Boîte dédition Stock fichier Détails Quérir Boîte personalisée Boîte des travaux Memoire amoviole Boîte de FAX 10-5-2006 10:10

3 Appuyer sur [Ouvrir].

Boîte personnalisée N° Nom de la boîte Propriétaire % util. 001 Box 001 User 1 20% 00-001 Boîte d'édition Stud. fichier Détails Ouvir Boîte personnalisée Boîte des travaux Mémoire amovole Boîte de FAX Bax 10/5/2006 10:10

REMARQUE : Si un mot de passe a été défini pour la boîte personnalisée, entrer le mot de passe.

4 Dans la liste, cocher la case à côté du document à déplacer. Le document sélectionné est signalé par une coche dans la case à cocher.

Détalis du programme : Nom Date Taille 0001 Document 1 2006/05/05 11:11 0002 Document 2 2006/05/05 11:12 1 Mo 1 Mo Joindre Déplacement SupprimerImpeller Envoyer Stock Details ficher Farmer Ex 10/8/2006 10:10

REMARQUE : Pour annuler la sélection, décocher la case.

5 Appuyer sur [Déplacer].

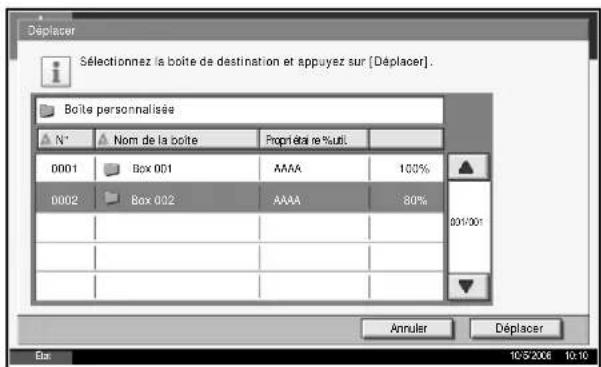

6 Sélectionner la boîte de destination et appuyer sur [Déplacer]. Le document est déplacé dans la boîte.

Déplacer Sélectionnez la boîte de destination et appuyez sur [Déplacer]. Boîte personnalisée N° Nom de la boîte Propriété re %uti. 0001 Box 001 AAAA 100% 0002 Box 002 AAAA 80% 001/001 Annuler Déplacer Ets: 10/5/2006 10:10

REMARQUE : Si un mot de passe a été défini pour la boîte de destination, entrer le mot de passe.

Fusion de documents

Cette fonction permet de fusionner des documents stockés dans la boîte personnalisée.

REMARQUE : Seuls les documents figurant dans la même boîte personnalisée peuvent être fusionnés. Le cas échéant, déplacer les documents pour les stocker dans une même boîte.

1 Appuyer sur la touche Document Box.

2 Appuyer sur [Boîte personnalisée] et sélectionner la boîte contenant les documents à fusionner.

Boîte personnalisée N° Nom de la boîte Propriétaire % Util. 001 Box 001 User 1 20% 001/001 Boîte d'écution Boîte personnalisée Est Stock, fichier Détails Ouvir Boîte des travaux Mémoire amovole Boîte de FAX 10/5/2006 10:19

3 Appuyer sur [Ouvrir].

Boîte personnalisée N° Nom de la boîte Propriétaires %util. 001 Box 001 User 1 20% 001/001 Boîte dédition Stock, fichier Détails Ouvir Boîte personnalisée Boîte des travaux Mémoire amovole Boîte de FAX Dat 13/5/2005 16:19

REMARQUE : Si un mot de passe a été défini pour la boîte personnalisée, entrer le mot de passe.

4 Dans la liste, cocher la case à côté des documents à fusionner. 10 documents peuvent être fusionnés au maximum. Les documents sélectionnés sont signalés par une coche dans la case à cocher.

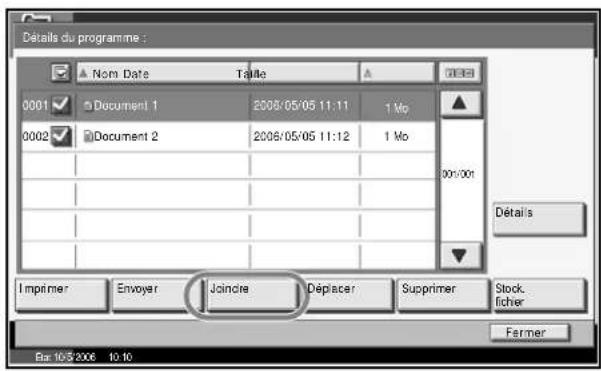

Détalis du programme : Nom Date Taille 2003 0001 Document 1 2006/05/05 11:11 1 Mo 0002 Document 2 2006/05/05 11:12 1 Mo 001-001 Impimer Envoyer Joinaire Deplacer Supprimer Stock. ficher Fermer Bat 10-5/2006 10:10

REMARQUE : Pour annuler la sélection, décocher la case.

5 Appuyer sur [Joindre].
6 Classer les documents dans l'ordre désiré.

Cliquer sur le document à reclasser. Ce document est mis en surbrillance. Cliquer sur [Haut] ou [Bas] pour déplacer le document vers le haut ou vers le bas en fonction de l'ordre de fusion.

Joindre Confirmez l'ordre des documents à combiner. Nom de fichier Date: Tailie Document 1 2006/05/05 10:10 Mo1 Document 2 2006/05/05 10:15 Mo1 Haut Bas Erar 10/9/2006 10:10 SulvantAnnulor

7 Appuyer sur [Suivant].

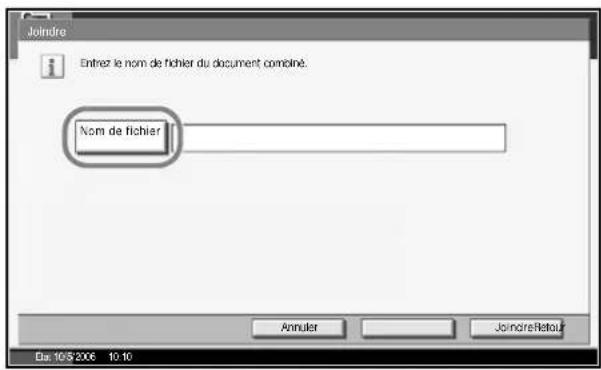

8 Appuyer sur [Nom de fichier].

Joindre Entrer le nom de fichier du document combiné. Nom de fichier Annuler Joincre Retout Ex: 10/5/2006 10:10

9 Entrer le nouveau nom de fichier des documents fusionnés et appuyer sur [OK].

REMARQUE : Pour plus de détails sur la saisie de caractères, se reporter à l'Annexe.

10 Appuyer sur [Joindre]. Les documents sont fusionnés.

Détalis du programme : Nom Date Taille 0001 Document 1 2008/05/05 11:11 1 Mo 0002 Document 2 2008/05/05 11:12 1 Mo Impimer Envoyer Joincie Déplacer Supprimer Stock. Ficher Farmer Bar 10/5 2006 10:10

REMARQUE : Les documents existant avant la fusion sont conservés. Les supprimer s'ils ne sont plus utiles.

Impression de documents stockés dans la Boîte des travaux

Cette fonction permet d'imprimer des documents stockés dans la boîte des travaux. La boîte des travaux contient les boîtes et les documents suivants.

Type de boîte Documents stockés
Travail impression/ stocké privé	Impression de travaux stockés à l’aide des fonctions Impression privée ou Travail stocké.
Copie rapide/ Vérification avant impression	Impression de travaux stockés à l’aide des fonctions Impression rapide ou Vérification avant impression.
Recommencer la copie Copie de travaux à l’aide de l’option Recommencer la copie.
Formulaire pour Filigrane (Copie)	Données de formulaire utilisées pour Filigrane (Copie)

1 Appuyer sur la touche Document Box.

2 Appuyer sur [Boîte des travaux].

3 Sélectionner la boîte contenant le document à imprimer dans [Travail impression/ stocké privé], [Copie rapide/Vérification avant impression], [Recommencer la copie] ou [Formulaire pour Filigrane (Copie)]. Appuyer sur [Ouvrir].

Boîte des travaux Nom de la boîte Fichiers Travail impression/stocké privé 1 Copie rapide/Vérification avant impression 0 Recommencer la copie 0 Formulaire pour Filigrano (Copie) 2 Ouvrir Boîte personnal sée Boîte des travaux Mémoire amovible 10-5/2006 10:10

4

Sélectionner le document à imprimer et appuyer sur [Imprimer] pour lancer l'impression.

Boîte des travaux Travail impression/stocke privé Nom Date Taille Document 1.pdf 2006/05/05 10:00 Mo30 Document 2.pdf 2006/05/05 10:10 Mo20 001/001 Details Imprimer Supprimer Former Bar 105 2006 10:10

REMARQUE : Si un mot de passe a été défini pour la boîte personnalisée, entrer le mot de passe.

Impression de documents stockés en mémoire USB amovible

Cette fonction permet de connecter une mémoire USB amovible à la machine pour imprimer des données PDF stockées en mémoire. Elle permet une impression facile sans passer par le PC.

Limitations

• Seuls les fichiers PDF (version 1.4 ou ultérieure) sont imprimables.
• Les fichiers PDF compressés et les fichiers PDF cryptés ne sont pas pris en charge.
• Le fichier PDF à imprimer doit comporter une extension (.pdf).
• Le fichier PDF à imprimer doit se trouver dans le répertoire racine de la mémoire USB.
• Il n'est pas possible de sélectionner et d'envoyer plusieurs documents.
• La mémoire USB utilisée doit être formatée par cette machine.
• Brancher une mémoire USB directement dans le logement de mémoire USB. En cas d'utilisation d'un concentrateur USB, l'impression à partir de la mémoire USB peut comporter des erreurs.

Impression

Impression de documents stockés en mémoire USB amovible.

1 Appuyer sur la touche Document Box.

2 Brancher une mémoire USB directement dans le logement de mémoire USB.

REMARQUE : La mémoire USB utilisée doit être formatée par cette machine. Si la mémoire USB utilisée est formatée par une autre machine, le message La mémoire amovible n'est pas formatée risque de s'afficher. Pour formater une mémoire USB, appuyer sur [Formater] et suivre les instructions qui s'affichent.

3 Appuyer sur [Mémoire amovible].

4 Sélectionner le fichier à imprimer et appuyer sur [Imprimer].

Mémoire amovible Mémoire amovible Nom Date Taille Document 1 2006/05/09 10:00 Mo1 Document 2 2006/05/09 10:10 Mo1 Document 3 2006/05/10 09:50 Mo1 Document 4 2006/05/10 10:00 Mo1 Document 5 2006/05/10 10:05 Mo1 001-999 Détalis mômoire Retiner mômoire Imprimer Détalls Supprimer Boîle personnalisés Boîle des travaux Mémoire amovible Boîle de FAX Rat 10/05/2006 10:10

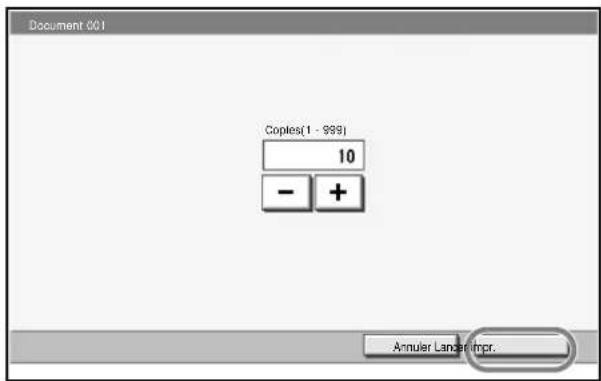

5 Entrer le nombre de copies souhaité en cliquant sur [+]/[-] ou à l'aide des touches numériques. Appuyer sur [Lancer impr.] pour lancer l'impression.

Document 601 Copies(1 - 999) 10 - + Annuler Lancenmpr.

Retrait de la mémoire USB

Retirer la mémoire USB.

ATTENTION : Respecter la bonne procédure afin d'éviter d'endommager ou de détruire les données ou la mémoire USB.

1 Appuyer sur la touche Document Box.
2 Appuyer sur [Mémoire amovible].
3 Appuyer sur [Retirer mémoire].

Mémoire amovible Mémoire amovible Nom Data Taille Document 1 2006/05/09 10:00 Mc1 Document 2 2006/05/09 10:10 Mc1 Document 3 2006/05/10 09:50 Mc1 Document 4 2006/05/10 10:00 Mc1 Document 5 2006/05/10 10:05 Mc1 Imprimer Details Supprimer Boîte des travaux Mémoire amovible Boîte de FAX Bolte personnalisés Bolte des travaux Mémoire amovible Boîte de FAX Rat 10.5.2006 10:10

4 Lorsque le message Retrait mémoire amovible sans risque s'affiche, retirer la mémoire USB.

Annulation/Visualisation/Modification d'un travail

Procéder comme suit pour annuler un travail d'impression ou d'envoi en cours d'exécution, pour visualiser les détails d'un travail, ou pour effectuer en priorité un travail en attente (Annulation de priorité).

Le traitement du travail est effectué dans l'écran État/Annulation des travaux.

Annulation de travaux

Cette fonction permet d'annuler un travail en cours d'impression, en cours d'envoi ou en attente.

REMARQUE : Il n'est pas possible d'annuler l'impression des documents reçus par fax.

1 Appuyer sur la touche Statut/Annul. Job.
2 Cliquer sur [Impressions], [Envois] ou [Stockages].

Les travaux pouvant être annulés dans chaque écran sont les suivants.

[Impressions] : 7 travaux dans Copier, Imprimante, Boîte, FAX, réception E-mail, Mémoire amovible et Rapport

[Envois] : 5 travaux dans E-mail, Dossier, TWAIN, FAX, Multiple (combinaison de méthodes d'envoi multiple)

[Stockages] : 3 travaux dans Numériser, Imprimante et Fax

3 Sélectionner le travail à annuler et appuyer sur [Annuler]. Le message Annul. s'affiche dans État et le travail est annulé.

REMARQUE : Le travail annulé s'affiche dans l'écran Journal.

État État Journal Type Tout N° trac. l'empa accepté Type Nom du travail nom d'ahltéleur Fiat 438 14:44 doi:80225144435 Allente Pause-tout Annuler Annulation de priorité Détails Impressions Envois Stockages Pérphérique Communication Papier/Fournitures Etat 10/5/2008 10:10

4 Recommencer les étapes 2 et 3 pour annuler d'autres travaux.

Visualisation des détails d'un travail

Cette fonction permet de visualiser l'état du travail en cours d'exécution ou en attente.

1 Appuyer sur la touche Statut/Annul. Job.
2 Cliquer sur [Impressions], [Envois] ou [Stockages].
3 Sélectionner le travail à visualiser et appuyer sur [Détails].

État État Journal Type Tout N° tous tempé accepté Type Nom du travail nom d'intérieur Etat 438 14:44 d'ordes 50225144435 Attente 001/001 Pause-tout Annuler Annulation de priorité Details Impressions Envois Stockages Periplique? Été 10/5-2X6 10.10 Communication Papier/Fournitures

4 Les détails du travail sélectionné s'affichent.

Detail n° travail : N° travail : Étis: 000091 Impression Type travail : Copies: Impression - Copie 5/7 Nom d'utilisateur: ABCDE Nom du travail: AAAAA Tempe accepté 15:51:51 ▲ 1/2 ▼ Fermer

REMARQUE : Appuyer sur [▲] ou sur [▼] pour afficher le détail suivant. Pour les envois, il est possible d'afficher le destinataire en cliquant sur [Détails] dans Destination ou État/Destination.

5 Une fois l'opération terminée, appuyer sur [Fermer].

Visualisation du Journal des travaux

Permet d'afficher les travaux terminés ou annulés.

1 Appuyer sur la touche Statut/Annul. Job.
2 Cliquer sur [Impressions], [Envois] ou [Stockages]. Appuyer sur [Journal].

Utilisation de base

3

Sélectionner le travail à visualiser et appuyer sur [Détails].

Eur Journal
Type 7.04
	Ara 35340753412754	FROUDEES 18/9/12/22
000002 (02/25 14:1)	Ara00002152900237512112	CK 32.001
000003 (02/25 14:15)	Ara2530222413233	NG
000004 (02/25 14:10)	Ara 3534075341354	CK
Details
Impression Data Statistics	Kaplanosy & Lecoposition	Zaplan Fumours

4

Les détails du travail sélectionné s'affichent,

REMARQUE : Appuyer sur [S] ou sur [T] pour afficher le détail suivant. Dans l'onglet Envois, il est possible d'afficher le destinataire en cliquant sur [Détails] dans Destination ou État/Destination.

5

Une fois l'opération terminée, appuyer sur [Fermer].

Suspension et interruption des travaux d'impression (Annulation de priorité)

Permet de suspendre temporairement l'impression en cours afin d'exécuter un travail plus urgent dans la file d'attente. Cette fonction est appelée

2 Sélectionner le travail qui doit devenir prioritaire et appuyer sur [Annulation de priorité]. L'impression en cours sera suspendue afin de lancer l'impression prioritaire.

État État Journal Type Toul N° trate Times accouté Type Nom du travail nom d'utilisation Etat 438 14:44 d'oe 60225144435 Attente 01/01 Pause-tout Annuler Annulation de priorité Détails Impressions En trois Stockages Periplique/ État 10/5/2006 10:10 Communication Papier Fournitures

3 L'impression suspendue reprendra à la fin du travail prioritaire.

Vérification du niveau de toner et de papier

Procéder comme suit pour vérifier le niveau de toner et de papier sur l'écran tactile.

REMARQUE : Il est également possible de vérifier le format et le type de papier chargé dans chaque source de papier.

1 Appuyer sur la touche Statut/Annul. Job.
2 Appuyer sur [Papier/Fournitures].
3 Vérifier le niveau de toner dans Infos sur le toner et le niveau de papier de chaque source de papier dans Papier.

REMARQUE : Le niveau de toner restant est indiqué par l'un des 11 niveaux entre 100 et 0 %. Plus le nombre est faible, moins il reste de toner.

Le papier restant dans le bac MF est indiqué par 100 % ou 0 %.

Écran Installation rapide

Dans l'écran initial des fonctions de copie et d'envoi (écran qui s'affiche immédiatement après le premier appui sur la touche Copy ou Envoyer après la mise sous tension), les fonctions habituelles et souvent utilisées sont sélectionnées et enregistrées parmi les différentes fonctions de cette machine. Cet écran initial est appelé Écran Installation rapide. Il est possible de régler l'enregistrement des fonctions de l'écran d'installation rapide en fonction de l'environnement de travail, afin d'optimiser le rendement.

Fonctions pouvant être enregistrées dans l'écran d'installation rapide

Les enregistrements par défaut et les fonctions enregistrables sont les suivants.

Fonction Enregistrement par défaut Fonctions enregistrables
Copie 1 : Zoom	2 : D e n s i t é3 : Agrafage/Perforation4 : Recto verso5 : Image de l’original6 : Assembler/Décaler	• Sélection du papier• Zoom• Agrafage/Perforation• D e n s i t é• Recto verso• Combiner• Assembler/Décaler• Image de l’original• Format de l’original
Envoi 1 : Zoom	2 : D e n s i t é3 : R é s o l u t i o n4 : Original recto verso/livre5 : Image de l’original6 : Sélection couleur	• Format de l’original• Original recto verso/livre• Format d’envoi• Orientation de l’original• Type fichier• Param. d’envoi-Densité• Image de l’original• Résolution de numérisation• Sélection couleur• Zoom

Fonction Enregistrement par défaut Fonctions enregistrables
Boîte de document	Stockage de documents	1 : Z o o m2 : D e n s i t é3 : R é s o l u t i o n4 : Original recto verso/livre5 : Image de l'original6 : Sélection couleur	• Couleur• Taille de stockage• D e n s i t é• Original recto verso/livre• Résolution• Zoom• Orientation de l'original• Format de l'original• Image de l'original
	Envoi à partir d'une boîte	1 : Type fichier2 : Supprimer après envoi	• Type fichier• Supprimer après envoi
	Impression à partir d'une boîte	1 : Sélection du papier2 : Supprimer après impression3 : Agrafage/Perforation4 : Recto verso5 : Assembler/Décaler	• Sélection du papier• Agrafage/Perforation• Supprimer après impression• Assembler/Décaler• Recto verso

Modification des enregistrements

La procédure suivante donne un exemple de remplacement de l'enregistrement de Densité par Qualité image dans l'écran Installation rapide pour la copie.

Prêt pour copie. Image de copie Placer l'original Original : ... Zoom : 100% Papier : ... Auto Zoom Texte+ Photo Image de l'original A4 Normal Selection du papier Redo >> Redo Normal 0 Assembler Recto verso Densité Assembler/Décetier Install. rapide Mise en p/sedrapier/ Finition AvanceQualité image Paramétrage Ex: 105 206 10 10

1 Appuyer sur la touche Menu Système.
2 Appuyer sur [Copy], [Modifier] dans Enreg. install. rapide, puis sur [Modifier] dans Image de l'original.

3 Cliquer sur [Touche 4] pour sélectionner la touche de remplacement.

Copie - Selection du papier Emregistrer : la fonction Séclétion du papier sur fécran ! Installation rapide. Desactive Touch 2 Touche 3 Touche 4 Touche 5 Touch 6 Annuler OK Eur 10/5 2008 10:10

4 Appuyer sur [OK]. La fonction Qualité image est enregistrée.

4 Matériel en option

Ce chapitre présente les équipements en option disponibles pour cette machine.

• Présentation des équipements en option...... 4-2
• Chargeur de documents.... 4-4
• Chargeur de papier 4-4
  • Chargeur de papier 3 000 feuilles .... 4-5
• Module de finition intégré .... 4-5
• Module finition de documents.... 4-9
• Module finition de documents 3 000 feuilles .... 4-9
• Séparateur de travaux.... 4-10
• Table de documents 4-10
• Compteur clé....4-11
• Kit de fax 4-12
• Kit de sauvegarde de données.... 4-12
• Kit de sécurité (clé USB) 4-13
• Interface série.... 4-13
• Kit de mise à niveau (clé USB).... 4-14

Présentation des équipements en option

Les équipements en option suivants sont disponibles pour cette machine.

Compteur clé Kit de sauvegarde de données Kit de fax Kit de sécurité Kit de mise à niveau PDF Interface série

Chargeur de documents

Numérise automatiquement les originaux. Permet également la copie recto verso et la copie divisée.

Pour le fonctionnement du chargeur de documents, se reporter à la section Chargement des originaux dans le chargeur de documents à la page 2-27.

Permet d'ajouter deux magasins supplémentaires comme le magasin 2 de la machine. La capacité papier et la méthode de chargement sont les mêmes que pour les magasins 1 et 2. Se reporter à la section Chargement du papier dans les magasins à la page 2-16.

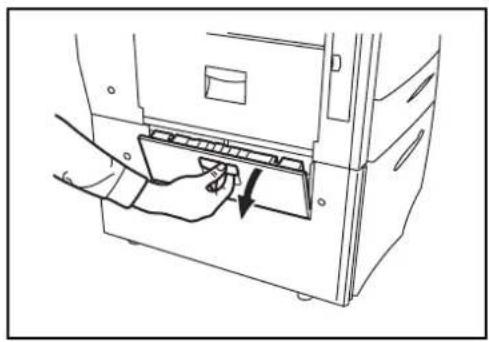

REMARQUE : Le capot gauche 3 situé sur le côté gauche du chargeur de papier est destiné à l'élimination des bourrages papier.

Chargeur de papier 3 000 feuilles

Outre les magasins standard, il est possible d'ajouter un chargeur de papier d'une capacité de 3 000 feuilles de format A4, Letter ou B5.

REMARQUE : Le capot gauche 3 situé sur le côté gauche du chargeur de papier 3 000 feuilles est destiné à l'élimination des bourrages papier.

Module de finition intégré

Le module de finition intégré accepte un gros volume d'impressions. Il offre une méthode de tri pratique, et permet également d'agrafer les impressions terminées.

1 Plateau du module de finition
2 Plateau de traitement du module de finition

Le plateau du module de finition est utilisé comme plateau de sortie des impressions triées.

1 Ouvrir le capot avant de l'agrafeuse en tirant.

3 Retirer la boîte d'agrafes vide du porte-agrafes.

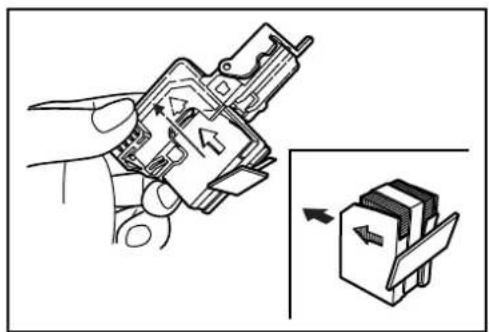

4 Tenir le porte-agrafes dans la main gauche et une boîte d'agrafes neuves dans la main droite et insérer la boîte d'agrafes dans le porte-agrafes, dans le sens de la flèche.

5 Pousser la boîte d'agrafes à fond. Retirer la bande de papier de la boîte d'agrafes.

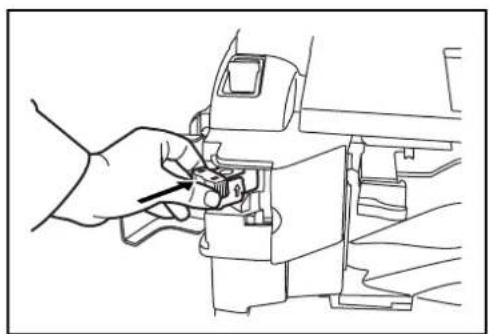

6 Insérer le porte-agrafes dans le logement de l'agrafeuse. Lorsqu'il est en correctement installé, le verrouillage du porte-agrafes est signalé par un déclic.

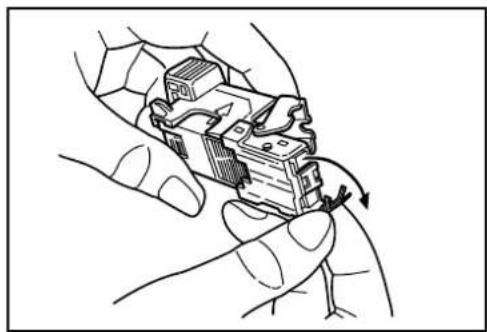

Déblocage de l'agrafeuse

1 Sortir le porte-agrafes comme indiqué aux étapes 1 et 2 de la rubrique Ajout d'agrafes.

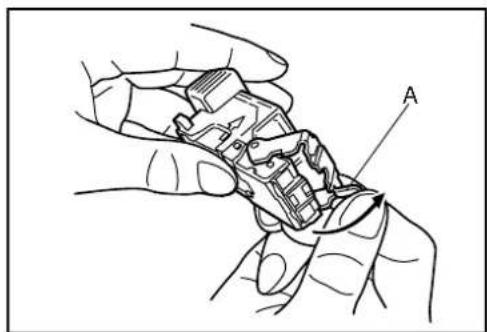

2 Maintenir le levier A à l'avant du porte-agrafes et soulever le cache avant.

3 Retirer l'agrafe bloquée dans la cartouche (côté chargement des agrafes).

4 Abaisser le cache avant du porte-agrafes.

5 Remettre le cache en place. Lorsqu'il est correctement installé, le verrouillage du cache est signalé par un déclic.

6 Soulever légèrement l'agrafeuse, puis l'abaisser et la remettre en place.

7 Fermer le capot avant de l'agrafeuse.

Module finition de documents

Le module finition de documents accepte un gros volume de copies. Il offre une méthode de tri pratique, et permet également d'agrafer les copies terminées. Pour plus d'informations, se reporter au Manuel d'utilisation du module finition de documents.

Module finition de documents 3 000 feuilles

Le module finition de documents accepte un gros volume de copies. Il offre une méthode de tri pratique, et permet également d'agrafer des jeux terminés et de perforer les copies si les accessoires en option correspondants sont installés. Pour plus d'informations, se reporter au Manuel d'utilisation du module finition de documents 3 000 feuilles. Une boîte aux lettres et une unité de pliage sont également disponibles en option.

Séparateur de travaux

Sépare le papier en fonction du réceptacle de sortie afin de faciliter le tri. Spécifier un réceptacle de sortie pour les travaux de copie ou d'impression. Ou, spécifier le réceptacle de sortie par défaut pour l'impression à partir de l'écran copier ou boîte de document, l'impression à partir du PC et l'impression des fax reçus.

Utilisée pour placer des originaux ou d'autres documents pendant l'utilisation de la machine. Elle est dotée d'un tiroir permettant de poser les trombones.

Le compteur clé permet de contrôler l'utilisation de la machine. Il permet la gestion centralisée des volumes de copies pour les différents services d'une grande entreprise.

Utilisation du compteur clé

Insérer le compteur clé correctement dans le logement correspondant.

REMARQUE : Lorsque la fonction de compteur est activée, les copies ne peuvent être effectuées que lorsqu'un compteur clé est inséré dans la machine. Dans le cas contraire, le message Insérer le compteur clé s'affiche.

L'installation du kit de fax active la fonction d'envoi et de réception de fax. Il est également possible d'utiliser le kit de fax en combinaison avec un ordinateur pour bénéficier des fonctions de fax réseau. Si deux exemplaires du kit de fax sont installés, ils peuvent être connectés à deux lignes téléphoniques afin d'accélérer la transmission des messages vers un certain nombre de destinataires. Si l'une des lignes est réservée à la réception, il est possible de réduire le temps d'occupation de ligne. Pour plus de précisions, se reporter au Manuel d'utilisation du kit de fax.

Kit de sauvegarde de données

Carte à micro puce permettant de stocker les données de réception de fax et les données de comptabilisation des travaux. L'installation et la dépose de la carte sont effectuées par nos techniciens de maintenance.

Se reporter au Manuel d'utilisation du kit de fax pour connaître les données de réception de fax à sauvegarder.

Kit de sécurité (clé USB)

Cette machine stocke temporairement les données lues sur un disque dur interne. Après utilisation pour l'impression, ces données ne sont plus accessibles via le panneau de commande, mais un enregistrement demeure sur le disque dur jusqu'à ce qu'elles soient remplacées par d'autres données. Par conséquent, les données peuvent normalement être récupérées en accédant au disque dur à l'aide d'outils spécialisés.

Afin d'améliorer la sécurité, le kit de sécurité empêche cette possibilité en écrasant toutes les données inutiles de la zone de stockage du disque dur, afin qu'elles ne soient plus récupérables.

Cette interface permet de raccorder des imprimantes équipées de ports d'interface série. Elle prend en charge l'interface série RS-232C.

Kit de mise à niveau (clé USB)

Lors de l'enregistrement d'originaux lus sous forme de fichiers PDF, ce kit permet la création et le cryptage de fichiers PDF compressés.

Utiliser le cryptage des fichiers PDF pour personnaliser les droits d'accès avec mot de passe.

Ce chapitre décrit les procédures de nettoyage et de remplacement du toner.

• Nettoyage.... 5-2
• Remplacement de la cartouche de toner et du bac de récupération de toner 5-7

Nettoyage

Nettoyer la machine régulièrement afin d'assurer une qualité de copie optimale.

ATTENTION : Pour des raisons de sécurité, toujours débrancher le cordon d'alimentation avant de nettoyer la machine.

Capot des originaux / Chargeur de documents / Glace d'exposition

Essuyer l'arrière du capot des originaux, l'intérieur du chargeur de documents et la glace d'exposition à l'aide d'un chiffon doux imbibé d'alcool ou de détergent doux.

IMPORTANT : Ne pas utiliser de diluant ou de solvants organiques.

Capot des originaux

Chargeur de documents

1 Ouvrir le capot supérieur du chargeur de documents et maintenir le levier vert pour soulever l'unité d'inversion.

2 Nettoyer le rouleau blanc à l'intérieur de la base.

Si des traces noires ou de la saleté apparaissent sur les copies lors de l'utilisation du chargeur de documents en option, nettoyer le verre fendu à l'aide du chiffon fourni. Le message Nettoyer le verre fendu. s'affiche si le verre fendu doit être netto

Nettoyez le verre fendu. 1. Ouvrez le chargeur de documents. 2. Nettoyez la surface du verre fendu situé à gauche à l'aide d'un chiffon sec. 3. Fermez le chargeur de documents et ouvrez le capot du chargeur de documents. 4. Levez l'unité d'inversion et nettoyez le verre fendu et la feuille blanche avec un chiffon sec. 5. Placez l'unité d'inversion et fermez le capot du chargeur de documents. 6. Appuyez sur [ Fin]. Notez qu'un verre et une page sales peuvent causer l'apparition de traînées noires sur les copies. En allenie Fin En 10/5/2006 10:10

IMPORTANT : Nettoyer délicatement le verre fendu à l'aide d'un chiffon sec. Pour éliminer les traces de colle ou d'encre, humecter un chiffon d'alcool et passer celui-ci sur les traces sans frotter. Ne pas utiliser d'eau, de diluant ou de solvants organiques.

1 Retirer le chiffon de nettoyage de son compartiment.

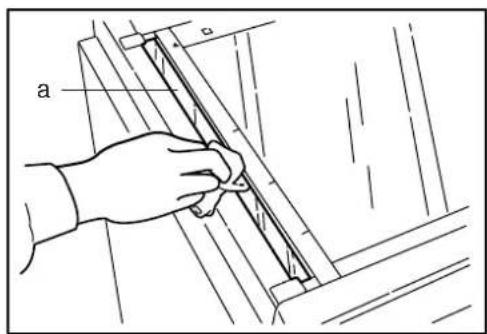

2 Ouvrir le chargeur de documents et essuyer le verre fendu (a).

a c

3 Appuyer sur [Fin].

Séparateur

Nettoyer le séparateur régulièrement (au moins une fois par mois) afin d'assurer une qualité de copie optimale.

1 Ouvrir le capot avant.

2 Sortir la brosse de nettoyage (bleue).

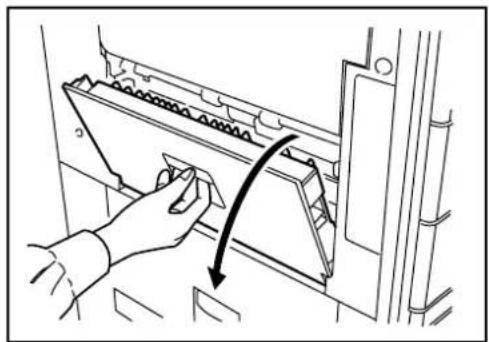

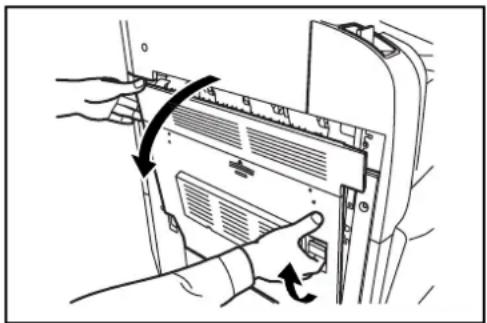

3 Soulever le levier du capot gauche 1 et ouvrir le capot gauche 1.

4 Comme illustré sur la figure, nettoyer le séparateur en déplaçant la brosse d'un côté à l'autre le long du séparateur.

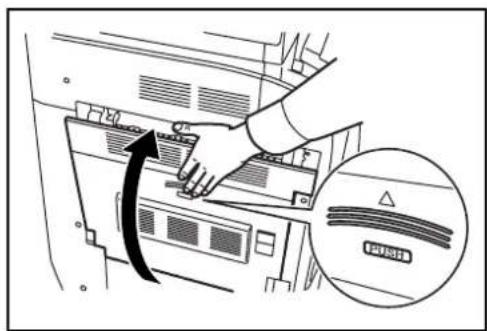

5 Ranger la brosse de nettoyage, appuyer sur l'endroit indiqué du capot avant et du capot gauche 1 pour le refermer.

Rouleau de transfert

1 Ouvrir le capot avant.

2 Sortir la brosse de nettoyage (bleue).

3 Soulever le levier du capot gauche 1 et ouvrir le capot gauche 1.

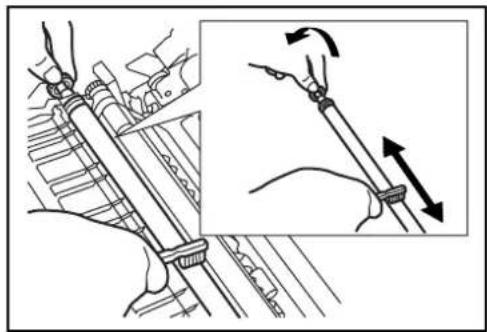

Comme illustré sur la figure, nettoyer le rouleau de transfert en déplaçant la brosse d'un côté à l'autre le long du rouleau tout en le faisant tourner à l'aide de la molette située à l'extrémité gauche du rouleau.

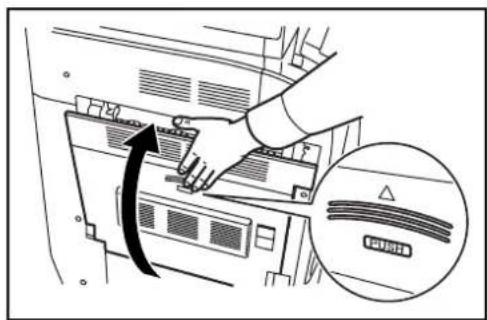

Ranger la brosse de nettoyage, appuyer sur l'endroit indiqué du capot avant et du capot gauche 1 pour le refermer.

Remplacement de la cartouche de toner et du bac de récupération de toner

Lorsque l'écran tactile affiche le message Ajoutez du toner, remplacer le toner immédiatement, bien qu'il soit encore possible d'effectuer quelques copies. Lors du remplacement de la cartouche de toner, remplacer également le bac de récupération de toner.

Lors de chaque remplacement de la cartouche de toner, ne pas oublier de nettoyer les composants comme indiqué ci-après. Des composants sales risquent de nuire à la qualité des copies.

ATTENTION : Ne pas tenter d'incinérer la cartouche de toner ou le bac de récupération de toner. Des étincelles dangereuses risquent de provoquer des brûlures.

ATTENTION : Ne pas tenter de forcer l'ouverture ni de détruire la cartouche de toner ou le bac de récupération de toner.

1

Ouvrir le capot avant.

Soulever le levier de verrouillage de la cartouche de toner et tirer délicatement la cartouche usagée jusqu'à ce que la poignée soit visible.

AVERTISSEMENT : La machine contient des composants sous tension. Prendre toutes les précautions nécessaires pour éviter les risques d'électrocution.

ATTENTION : Ne pas sortir complètement la cartouche de toner pour éviter de la faire tomber.

3 Maintenir le levier de verrouillage levé, prendre la cartouche par sa poignée et la sortir délicatement.

4 Déballer une cartouche de toner neuve et tapoter le couvercle 5 ou 6 fois.

5 Agiter la cartouche de toner une dizaine de fois dans le sens horizontal afin de bien répartir le toner.

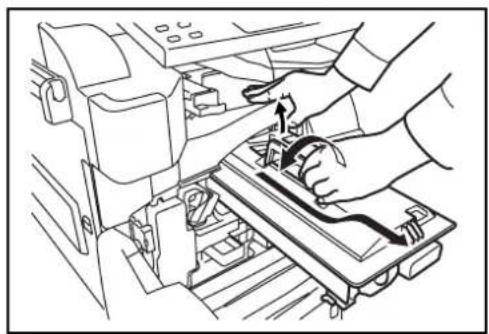

6 Insérer délicatement la cartouche de toner en la tenant par sa poignée.

7 Repousser la cartouche de toner avec les deux mains jusqu'à ce qu'elle se verrouille.

8 Retirer le bac de récupération de toner.

9 Boucher l'ouverture du bac de récupération de toner.

ATTENTION : Ne pas tenter d'incinérer la cartouche de toner ou le bac de récupération de toner. Des étincelles dangereuses risquent de provoquer des brûlures.

ATTENTION : Ne pas tenter de forcer l'ouverture ni de détruire la cartouche de toner ou le bac de récupération de toner.

10 Installer un nouveau bac de récupération de toner.

11 Sortir la brosse de nettoyage (bleue).

12 Soulever le levier du capot gauche 1 et ouvrir le capot gauche 1.

13 Comme illustré sur la figure, nettoyer le séparateur en déplaçant la brosse d'un côté à l'autre le long du séparateur.

14 Comme illustré sur la figure, nettoyer le rouleau de transfert en déplaçant la brosse d'un côté à l'autre le long du rouleau tout en le faisant tourner à l'aide de la molette située à l'extrémité gauche du rouleau.

Ranger la brosse une fois le nettoyage terminé. Refermer le capot avant et le capot gauche 1 en appuyer à l'endroit indiqué.

Ouvrir le bac MF et sortir les filtres F1 et F2.

Nettoyer les filtres à l'aide d'un aspirateur, par exemple.

ATTENTION : Ne pas laver les filtres à l'eau. Ne pas utiliser la brosse de nettoyage fournie.

18 Remettre les filtres en place et refermer le bac MF.

REMARQUE : Renvoyer la cartouche de toner usagée et le bac de récupération de toner au concessionnaire ou au service après-vente. Les cartouches de toner et les bacs de récupération de toner seront recyclés ou détruits conformément aux réglementations locales.

6 Dépannage

Ce chapitre explique comment résoudre les problèmes éventuels.

• Résolution des dysfonctionnements.... 6-2
- Réponse aux messages d'erreur ...... 6-5
• Résolution des incidents papier ......6-11

Résolution des dysfonctionnements

Le tableau ci-dessous fournit des recommandations générales de résolution des problèmes.

En cas de problème avec la machine, consulter les vérifications et effectuer les procédures décrites dans les pages suivantes. Si le problème persiste, contacter le technicien de maintenance.

Problème Vérifications Actions correctives			Page de référence
Le panneau de commande ne répond pas lorsque la machine est sous tension.	La machine est-elle branchée ?	Brancher le cordon d'alimentation sur une prise de courant.	—
Aucune copie n'est produite lorsque j'appuie sur la touche Départ.	Un message s'affiche-t-il sur l'écran tactile ?	Déterminer la réponse appropriée au message et prendre les mesures adéquates.	6-5
Des feuilles vierges sont éjectées.	Les originaux ont-ils été chargés correctement ?	Lors de la mise en place des originaux sur la glace d'exposition, les positionner face dessous et les aligner sur les plaques d'indication du format de l'original.	2-25
		Placer les originaux face dessus dans le processeur de document en option.	2-27
Les impressions sont trop claires.	La machine est-elle en mode Densité auto ?	Définir le niveau de densité correct pour la densité automatique.	—
	La machine est-elle en mode Densité manuelle ?	Utiliser [Qualité de l'image] pour définir le niveau de densité correct.	3-9
		Lors de la modification du niveau de densité par défaut, régler la densité manuellement et choisir le niveau souhaité.	—
	Le toner est-il réparti uniformément dans la cartouche de toner ?	Secouer la cartouche de toner horizontalement une dizaine de fois.	5-7
	Un message demandant d'ajouter du toner s'affiche-t-il ?	Remplacer la cartouche de toner. 5-7
	Le papier est-il mouillé ? Remplacer le papier par du papier neuf.		2-25
Les impressions sont trop sombres.	La machine est-elle en mode Densité auto ?	Définir le niveau de densité correct pour la densité automatique.	—
	La machine est-elle en mode Densité manuelle ?	Utiliser [Qualité de l'image] pour définir le niveau de densité correct.	3-9
		Lors de la modification du niveau de densité par défaut, régler la densité manuellement et choisir le niveau souhaité.	—
Les impressions ne sont pas claires.	La qualité image choisie pour l'original est-elle appropriée ?	Sélectionner la qualité de l'image appropriée.	3-9
Les impressions sont sales.	La glace d'exposition ou le processeur de document sont-ils sales ?	Nettoyer la glace d'exposition ou le processeur de document.	5-2
	Le rouleau de transfert est-il sale ?	Nettoyer le rouleau de transfert à l'aide de la brosse.	5-5
Les images sont de travers.	Les originaux ont-ils été positionnés correctement ?	Lors de la mise en place des originaux sur la glace d'exposition, les aligner sur les plaques d'indication du format de l'original.	2-27
		Lors de la mise en place d'originaux dans le processeur de document en option, aligner les guides de largeur avant de positionner les originaux.	2-27
	Le papier a-t-il été chargé correctement ?	Vérifier la position des guides de largeur du papier.	2-28
Les bourrages papier sont fréquents.	Le papier a-t-il été chargé correctement ?	Charger le papier correctement. 2-16
	Le type de papier est-il pris en charge ? Le papier est-il en bon état ?	Retirer le papier, le retourner et le recharger.	2-16
	Le papier est-il tuilé, plié ou froissé ?	Remplacer le papier par du papier neuf.	2-16
	Des feuilles ou des morceaux de papier sont-ils coincés dans la machine ?	Retirer le papier coincé. 6-11
Des lignes noires apparaissent sur les impressions sortant du processeur de document.	Le verre fendu est-il sale ? Nettoyer le verre fendu. 5-3
Les impressions sont froissées.	Le séparateur est-il sale ? Nettoyer le séparateur. 5-4
Impossible d'imprimer.	La machine est-elle branchée ?	Brancher le cordon d'alimentation sur une prise de courant.	—
	La machine est-elle sous tension ?	Mettre la machine sous tension. 3-2
	Le câble d'imprimante est-il branché ?	Brancher le câble d'imprimante correctement.	2-3
	La machine était-elle sous tension avant le branchement du câble d'imprimante ?	Mettre la machine sous tension après avoir branché le câble d'imprimante.	2-3
Les documents ne s'impriment pas correctement.	Le logiciel applicatif agréé est-il installé sur le PC ?	Vérifier que le pilote d'imprimante ou le logiciel agréé est installé.	—

Réponse aux messages d'erreur

Si l'un des messages suivants s'affiche sur l'écran tactile, suivre la procédure correspondante.

Alphanumérique

Message d’erreur Vérifications Actions correctives			Page de référence
Agrafage impossible sur ce type papier.	Un type ou un format de papier ne pouvant pas être agrafé a-t-il été sélectionné ?	Sélectionner le type ou le format de papier disponible.Appuyer sur [Continuer] pour imprimer sans agrafage.	—
Ajoutez des agrafes. Le module de finition intégré, l’unité de pliage au centre, le module finition de documents ou le module de finition de documents 3 000 feuilles manquent-ils d’agrafes ?		En cas de manque d’agrafes, la machine s’arrête et l’emplacement est indiqué sur l’écran tactile.Laisser la machine sous tension et suivre les instructions pour remplacer la boîte d’agrafes. Appuyer sur [Continuer] pour imprimer sans agrafage.Appuyer sur [Annuler] pour annuler le travail.	4-6
Ajoutez du papier au bac MF.	Le papier contenu dans le bac MF correspond-t-il au format sélectionné ?	Charger le papier du format et du type affichés sur l’écran tactile dans le bac MF.	2-18
Ajoutez du papier au magasin #.	Le magasin indiqué est-il vide ?	Charger du papier. 2-15
Ajoutez du toner.	—	Remplacer la cartouche de toner.	5-7
Avertissement de mémoire insuffisante.	– Numérisation impossible car	la mémoire est insuffisante.Appuyer sur [Continuer] pour imprimer les pages numérisées.Appuyer sur [Annuler] pour annuler le travail d’impression.	—
Bourrage papier. – En cas d’incident papier, la machine		s’arrête et son emplacement est indiqué sur l’écran tactile. Laisser la machine sous tension et suivre les instructions pour éliminer le bourrage papier.	6-11
Connexion serveur d’authent impossible.		– Appuyer sur [Fin] et vérifier les éléments suivants.• Enregistrement sur serveur d’authentification• Mot de passe et adresse de l’ordinateur pour le serveur d’authentification• Connexion réseau	—
Décalage impossible sur ce type de papier.		Le format papier sélectionné (A3, B4, A5-R, B6-R, Folio, Ledger, Statement et 8K) est-il incompatible avec le décalage ?	Sélectionner le format de papier disponible.Appuyer sur [Continuer] pour imprimer sans décalage.
Échec de spécification de compta. trav.		– Le travail est annulé. Appuyer sur [Fin].	—
Échec de stockage données rétention trav.		– Le travail est annulé. Appuyer sur [Fin].	—
Erreur carte mémoire. –		La carte mémoire a été retirée	pendant l’accès. Insérer la carte mémoire.
			La carte mémoire insérée n’est pas valide. Insérer la bonne carte mémoire.
			Erreur carte mémoire. Impossible de continuer le travail. Le travail est annulé. Appuyer sur [Fin].
Erreur d’agrafes. – En cas d’erreur d’agrafes,		la machine s’arrête et l’action corrective est indiquée sur l’écran tactile.Laisser la machine sous tension et suivre les instructions pour corriger le problème.
Erreur d’envoi. – Le travail est annulé. Appuyer		sur [Fin].
Erreur de disque dur. –		Le travail est annulé. Appuyer sur [Fin].	—
Erreur de mémoire amovible.		– Le travail est annulé. Appuyer sur [Fin].	—
Erreur KPDL. –			Une erreur PostScript s’est produite.Le travail est annulé. Appuyer sur [Fin].
Message d’erreur Vérifications Actions correctives			Page de référence
ID d’utilisateur ou mot de passe incorrect.		– Entrer une ID d’utilisateur ou un mot de passe correct.	—
ID de compte incorrect.		– L’ID de compte n’existe pas.	—
			Vérifier l’ID de compte enregistré.
Impossible d’exécuter ce travail.		– Ce travail a été annulé car il est restreint par la comptabilité des tâches. Appuyer sur [Fin].	—
Incident d’agrafes. – En cas d’incident d’agrafes, la machine s’arrête et l’emplacement du blocage est indiqué sur l’écran tactile.Laisser la machine sous tension et suivre les instructions pour éliminer les agrafes coincées.		4-8
La carte mémoire n’est pas formatée.		La carte mémoire est-elle formatée ?	Formater la carte mémoire. —
La mémoire amovible n’est pas formatée.		La mémoire amovible est-elle formatée par cette machine ?	Utiliser la mémoire amovible formatée par cette machine.
Le fichier source n’a pas été trouvé.		– Le fichier spécifié est introuvable.Le travail est annulé. Appuyer sur [Fin].	—
Le plateau # est plein.		La capacité acceptable des plateaux A à C du module finition de documents 3 000 feuilles est-elle dépassée ?	Retirer du papier du plateau # affiché sur l’écran tactile.Si le plateau B ou C est plein, appuyer sur [Continuer] pour reprendre l’impression.
Le plateau de boîte aux lettres est plein.		– Retirer du papier du plateau de boîte aux lettres.	—
Le plateau de pliage est plein.		La capacité acceptable du plateau de pliage du module finition de documents 3 000 feuilles est-elle dépassée ?	Retirer du papier du plateau de pliage.
Le plateau du module de finition est plein.		La capacité de stockage maximale du module finition de documents a-t-elle été dépassée ?	Retirer du papier du plateau du module finition de documents.Si l’impression peut reprendre, l’écran tactile demande d’appuyer sur [Continuer]. Appuyer sur [Continuer].
Le plateau sup. de la machine est plein.		– Retirer du papier du plateau supérieur et appuyer sur [Continuer] pour reprendre le travail.	—
Le récepteur téléphonique est décroché.		– Raccrocher le récepteur. —
Message d’erreur Vérifications Actions correctives			Page de référence
Le séparateur de travaux est plein.	La capacité maximale du séparateur de travaux a-t-elle été dépassée ?	Retirer du papier du séparateur de travaux et appuyer sur [Continuer] pour reprendre l’impression.	—
Limite de boîte dépassée.	– La boîte de document est pleine et il n’est plus possible de stocker des données. Le travail est annulé. Appuyer sur [Fin].	—
	– La boîte de répétition de copie est pleine et il n’est plus possible de recommencer des copies. Appuyer sur [Continuer] pour imprimer sans répétition de copie. Appuyer sur [Annuler] pour annuler le travail.	—
Limite de boîte FAX dépassée.	– La boîte FAX est pleine et il n’est plus possible de stocker des données. Le travail est annulé. Appuyer sur [Fin].	—
Limite de compta. trav. dépassée.	Le nombre maximum d’impressions limité par la comptabilité des tâches est-il dépassé ?	Le nombre d’impressions est supérieur au nombre limité par la comptabilité des tâches. Impossible d’imprimer. Le travail est annulé. Appuyer sur [Fin].	—
Mémoire amovible retirée.	– Appuyer sur [Fin]. —
Mémoire pleine. – Impossible de continuer car la		mémoire est saturée. Appuyer sur [Continuer] pour imprimer les pages numérisées. L’impression ne peut pas être traitée totalement. Appuyer sur [Annuler] pour annuler le travail.	—
Mémoire scanner pleine.	– Numérisation impossible car la mémoire est insuffisante. Le travail est annulé. Appuyer sur [Fin].	—
	Le nombre de numérisations possibles est-il dépassé ?	Appuyer sur [Continuer] pour imprimer, envoyer ou stocker les pages numérisées. Appuyer sur [Annuler] pour annuler l’impression, l’envoi ou le stockage.	—
Nettoyez le verre fendu.	– Nettoyer le verre fendu à l’aide du chiffon de nettoyage fourni.	5-3
Message d'erreur Vérifications Actions correctives			Page de référence
Nombre d'agrafes acceptable dépassé.	Le nombre d'agrafes acceptable est-il dépassé ? Pour plus d'informations, se reporter à la Spécifications à la page Annexe-6	Appuyer sur [Continuer] pour imprimer sans agrafage. Appuyer sur [Annuler] pour annuler le travail.	—
Perforation impossible sur ce type de papier.	Un type ou un format de papier ne pouvant pas être perforé a-t-il été sélectionné ?	Sélectionner le type ou le format de papier disponible. Appuyer sur [Continuer] pour imprimer sans perforation.	—
Placez l'unité de pliage.	L'unité de pliage est-elle correctement installée sur le module finition de documents 3 000 feuilles ?	Installer l'unité de pliage correctement sur le module finition de documents 3 000 feuilles. Pour plus d'informations, se reporter au Manuel d'utilisation du module finition de documents 3 000 feuilles.	—
Placez le bac de perforation.	– Le bac de perforation du module finition de documents ou du module finition de documents 3 000 feuilles n'est pas installé correctement. Suivre les instructions de l'écran tactile pour l'installer correctement.	—
Placez le bac de récupération de toner.	– Le bac de récupération de toner n'est pas installé correctement. Corriger le problème.	5-7
Placez le plateau de pliage.	Le plateau de pliage est-il correctement installé sur le module finition de documents 3 000 feuilles ?	Installer le plateau de pliage correctement sur le module finition de documents 3 000 feuilles. Pour plus d'informations, se reporter au Manuel d'utilisation du module finition de documents 3 000 feuilles.	—
Recto verso impossible sur ce type de papier.	Un type ou un format de papier ne pouvant pas être imprimé en recto verso a-t-il été sélectionné ?	Sélectionner le type ou le format de papier disponible. Appuyer sur [Continuer] pour imprimer sans utiliser le recto verso.	3-13
Replacez le bac de récupération de toner.	– Le bac de récupération de toner est plein. Remplacer le bac de récupération de toner.	5-7

Message d'erreur Vérifications Actions correctives		Page de référence
Replacez originaux et utilisez [Continuer].	– Retirer les originaux du chargeurde documents, les remettre dans l'ordre d'origine puis les remettre en place. Appuyer sur [Continuer] pour reprendre l'impression.Appuyer sur [Annuler] pour annuler le travail.	2-27
Replacez tous les originaux dans charg. doc.	Des originaux ont-ils été laissés dans le chargeur de documents ?	Retirer les originaux du chargeur de documents.
Surcharge d'impression.	– Avertissement. Mémoire imprimante insuffisante. Le travail est arrêté. Appuyer sur [Continuer] pour reprendre l'impression.	—
Une erreur s'est produite.	– Une erreur interne s'est produite.Mettre la machine hors tension, puis à nouveau sous tension.Si l'erreur se répète, noter le code d'erreur affiché sur l'écran tactile et contacter le technicien.	—
Vérifiez le capot.	Un capot est-il ouvert ?	Refermer le capot affiché sur l'écran tactile.
Vérifiez le chargeur de documents.	Le chargeur de documents est-il ouvert ?	Fermer le chargeur de documents.
	Le capot supérieur du chargeur de documents est-il ouvert ?	Refermer le capot supérieur du chargeur de documents.
Vérifiez le module de finition.	Le module de finition intégré ou le module finition de documents est-il installé correctement ?	Installer le module de finition intégré ou le module finition de documents correctement. Pour plus d'informations, se reporter auxManuels d'utilisation correspondants.
	Le plateau du module de finition intégré est-il installé correctement ?	Installer le plateau du module de finition intégré correctement.
Videz le bac de perforation.	– Le bac de perforation du module finition de documents ou du module finition de document 3 000 feuilles est plein.Suivre les instructions de l'écran tactile pour le vider.	—

Résolution des incidents papier

En cas d'incident papier, l'écran tactile affiche le message Bourrage papier. et la machine s'arrête. Procéder comme suit pour éliminer le bourrage.

N° trav.: 0001 Nom trav.: JOB001 Nom util.: ABCDEF Bourrage papier. JAM** 1. Ouvrez le capot gauche I de la machine et retrez tout papi e r à l fi mérieur. 2. Ouvrez le magasin 1. 3. Retrez le papier. 4. Replacez le magasin et fermez le capot. 02/08 En attente Rat 10-5-2006 10-10

Indicateurs d'emplacement de bourrage

En cas de bourrage papier, l'emplacement du bourrage est signalé par une lettre correspondant au composant machine concerné comme illustré ci-dessous, et les instructions nécessaires s'affichent.

N° lav.: 0001 Nom. rev.: JOB001 Nom. at: ABCDEF Bouvrage papier. JAM 1. Currrez le capot gauche 1 de la machine 2. Heliraz le papier. 3. Tanoz la paingée pour lovar 4. Tunité rechte verse. 5. Retiraz le papier. 6. Fermrez le capot. En papiere Be imp30% 16-9

Indicateur d'emplacement de bourrage	Emplacement du bourrage	Page de référence
A	Magasin 1	6-12
B	Magasin 2	6-14
C	Magasins 3 ou 4 (option)	6-15
D	Bac MF	6-16
E	Intérieur du capot gauche 1, 2 ou 3	6-16
F	Unité recto verso	6-17
G Sortie du séparateur de travaux (option)	—
H Chargeur de documents (option) 6-22
I Module finition de documents (option) 6-23

Une fois le bourrage éliminé, la machine repasse en préchauffage et le message d'erreur est effacé. La machine redémarre à la page sur laquelle l'incident s'est produit.

Précautions à prendre lors de la résolution d'incidents papier

• Ne pas réutiliser le papier récupéré après le bourrage.
• Si le papier a été déchiré pendant le retrait, veiller à retirer tous les morceaux de papier restant à l'intérieur de la machine. Ces derniers sont susceptibles de provoquer un autre incident papier.
• Jeter le papier coincé dans le finisseur de documents en option ou dans le module finition de documents 3 000 feuilles. La page sur laquelle l'incident s'est produit sera réimprimée.

AVERTISSEMENT : Une tension élevée est présente au niveau de la section chargeur. Prendre toutes les précautions nécessaires pour éviter les risques d'électrocution.

ATTENTION : L'unité de fixation est très chaude. Prendre toutes les précautions nécessaires pour éviter les risques de brûlure.

Magasin 1

Procéder comme suit pour résoudre les incidents papier dans le magasin 1.

1

Soulever le levier du capot gauche 1 et ouvrir le capot gauche 1.

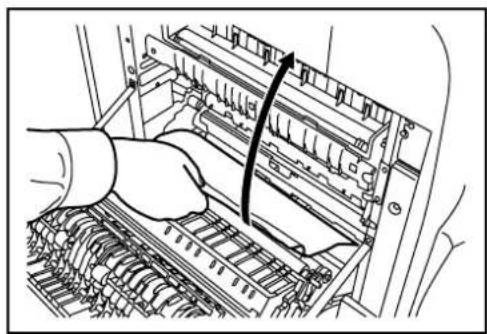

2 Retirer le papier coincé.

3 Sortir le magasin 1.

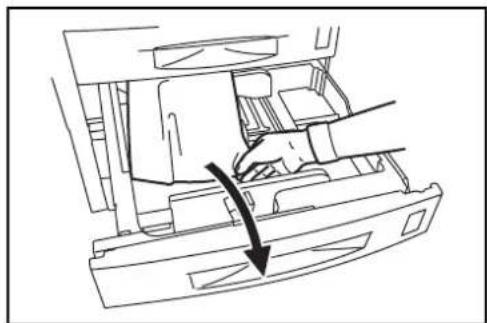

4 Retirer le papier coincé.

Si le papier se déchire, retirer tous les morceaux restant à l'intérieur de la machine.

5 Remettre le magasin 1 en place.

6 Appuyer à l'endroit indiqué pour refermer le capot gauche 1.

Procéder comme suit pour résoudre les incidents papier dans le magasin 2.

1 Ouvrir le capot gauche 2.

2 Retirer le papier coincé.

3 Sortir le magasin 2.

4 Retirer le papier coincé.

Si le papier se déchire, retirer tous les morceaux restant à l'intérieur de la machine.

5 Remettre le magasin 2 en place.

6 Refermer le capot gauche 2.

Magasins 3 et 4 en option

Procéder comme suit pour résoudre les incidents papier dans les magasins 3 ou 4 lors de l'utilisation du chargeur de papier en option ou du chargeur de papier 3 000 feuilles.

1 Ouvrir le capot gauche 3.

2 Retirer le papier coincé.

Si le papier se déchire, retirer tous les morceaux restant à l'intérieur de la machine.

3 Sortir le magasin en cours d'utilisation.

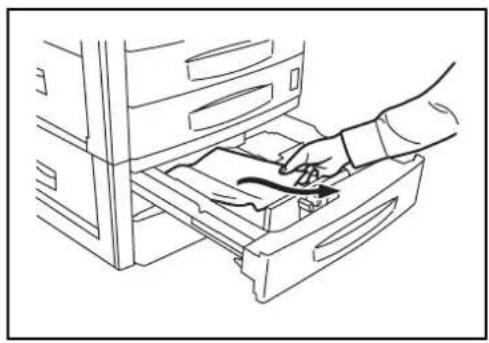

4 Retirer le papier coincé.

5 Remettre le magasin en place.
6 Refermer le capot gauche 3.

Bac MF

Procéder comme suit pour résoudre les incidents papier dans le bac MF.

1 Retirer tout le papier du bac MF.

2 Si du papier reste coincé, soulever le levier pour dégager le papier.

Intérieur des capots gauches 1, 2 et 3

Procéder comme suit pour résoudre les incidents papier à l'intérieur des capots gauches 1, 2 ou 3 lors de l'utilisation du chargeur de papier en option ou du chargeur de papier 3 000 feuilles.

1 Ouvrir le capot gauche dans lequel s'est produit l'incident papier.

2 Retirer le papier coincé.

Si le papier se déchire, retirer tous les morceaux restant à l'intérieur de la machine.

3 Refermer le capot gauche.

Unité recto verso

Procéder comme suit pour résoudre les incidents papier dans l'unité recto verso.

1 Soulever le levier du capot gauche 1 et ouvrir le capot.

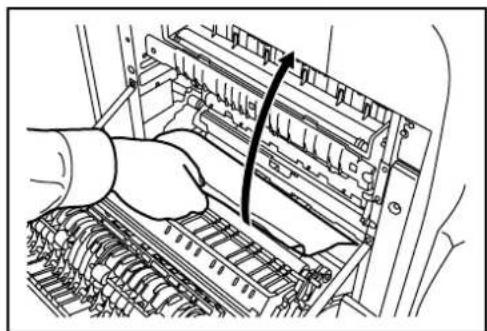

2 Retirer le papier coincé.

3 Soulever l'unité recto verso et retirer le papier coincé.

4 Appuyer à l'endroit indiqué pour refermer le capot gauche 1.

Unité recto verso et magasin 1

Procéder comme suit pour résoudre les incidents papier dans l'unité recto verso et le magasin 1.

1 Soulever le levier du capot gauche 1 et ouvrir le capot.

2 Retirer le papier coincé.

3 Soulever l'unité recto verso et retirer le papier coincé.

4 Sortir le magasin 1 et retirer le papier coincé.

Si le papier se déchire, retirer tous les morceaux restant à l'intérieur de la machine.

5 Remettre le magasin 1 en place.

6 Appuyer à l'endroit indiqué pour refermer le capot gauche 1.

Unité d'alimentation papier

Procéder comme suit pour résoudre les incidents papier dans l'unité d'alimentation papier.

1 Ouvrir le capot gauche 1.

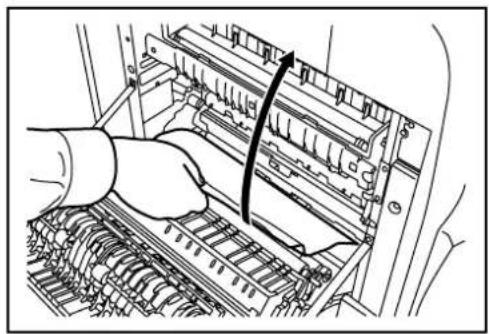

2 Retirer le papier coincé.

Si le papier se déchire, retirer tous les morceaux restant à l'intérieur de la machine.

3 Ouvrir le capot avant.

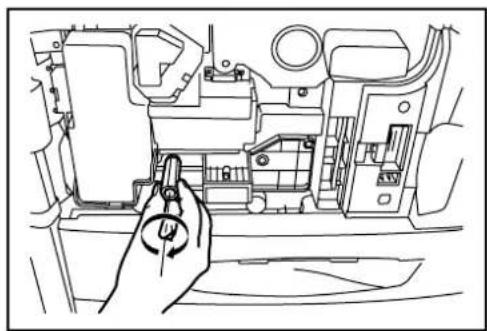

4 Tourner la poignée verte (A1) dans le sens horaire.

5 Retirer le papier coincé.

S'il est impossible de retirer le papier, passer à l'étape suivante.

6 Sortir l'unité d'alimentation papier (A2).

7 Ouvrir le capot de l'unité d'alimentation papier (A3) et retirer le papier coincé.

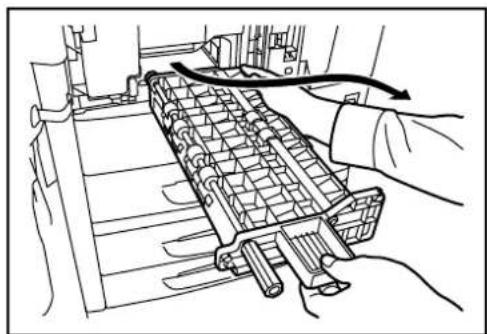

8 Si le papier est déchiré, sortir complètement l'unité d'alimentation papier (A2) et la soulever légèrement pour dégager le papier.

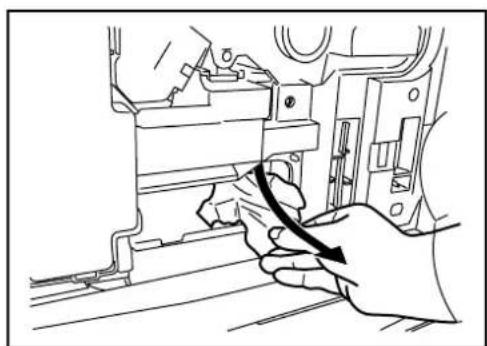

9 Retirer le papier coincé. S'il est impossible de retirer le papier, passer à l'étape suivante.

10 Remettre l'unité d'alimentation papier (A2) en place et fermer le capot avant.

11 Appuyer à l'endroit indiqué pour refermer le capot gauche 1.

Chargeur de documents en option

Procéder comme suit pour résoudre les incidents papier dans le chargeur de documents en option.

1 Retirer les originaux du plateau des originaux.

2 Ouvrir le capot supérieur du chargeur de documents.

Si l'original se déchire, retirer tous les morceaux restant à l'intérieur de la machine.

S'il est difficile de dégager l'original, faire tourner la molette d'alimentation. L'original sera déplacé vers un emplacement permettant de le dégager plus facilement.

4 Soulever l'unité d'inversion.

Si l'original se déchire, retirer tous les morceaux restant à l'intérieur de la machine.

6 Remettre l'unité d'inversion en place et fermer le capot supérieur du chargeur de documents.

7 Recharger les originaux sur le plateau du chargeur de documents.

Module finition de documents en option

En cas d'incident papier dans le module finition de documents en option ou dans le module finition de documents 3 000 feuilles, se reporter aux Manuels d'utilisation correspondants pour éliminer le bourrage.

Annexe

• Méthode de saisie de caractères ....Annexe-2
• Spécifications ...... Annexe-6

Méthode de saisie de caractères

Pour saisir les caractères d'un nom, utiliser le clavier affiché sur l'écran tactile et procéder comme suit.

REMARQUE : Des claviers QWERTY, QWERTZ et AZERTY sont disponibles comme pour le clavier du PC. Appuyer sur Menu Système, [Paramètres communs] puis sur [Modifier] dans Clavier pour sélectionner la disposition désirée. L'exemple donné utilisé un clavier QWERTY. La procédure est la même pour les autres claviers.

Écrans de saisie

Écran de saisie en minuscules

Chemin Utilisez le clavier pour la saisie. Limite: 12 characterées Entrée: Oclaractères 1 2 3 4 5 6 Muscules Muscles N/Symbole Espace Annuler OK 7 8 9 10 11

N°	Élément affiché / Touche	Description
1 Informations affichées		Affichage des caractères saisis.
2 Limite d'affichage Affichage du nombre maximum de caractères.
3 Touche curseur Permet de déplacer le curseur sur l'écran.
4 [Retour arrière] Appuyer sur cette touche pour supprimer le caractère à gauche du curseur.
5 Clavier Permet de saisir les caractères.
6 [Majuscules] Permet d'utiliser des majuscules.
7 [Minuscules] Permet d'utiliser des minuscules.
8 [N/Symbole]		Permet de saisir des chiffres et des symboles.

N°	Élément affiché / Touche	Description
9 [Espace]	Permet d'insérer un espace.
10 [Annuler]	Permet d'annuler la saisie de caractères et de revenir à l'écran précédent.
11 [OK]	Permet de valider	la saisie et de revenir à l'écran précédent.

Écran de saisie en majuscules

Chemin Utilisez le clavier pour la saisie. Limite: 12 caractères Entrée:0 caractères L T ← → Récure sière ! @ * $ < > A - ( ) _ + - G W E R Y V U I O P ( ) \ A S D F G H J K L + * Z X C V B N M < > ? Majacules Minusoules N/Symbola Espace Annuler OK

Écran de saisie des chiffres/symboles

Chentin Utilisez le clavier pour la saisie. Limite: 120tersoires Entrée: 0 caractères Retour amère 1 2 3 4 5 6 7 8 9 0 1 $ % A * ( ) * * * - * / : : < = > ? Ⓡ \ | ^ | _ | [ ] - Majuscules Minuscules Basic Espace Annuler OK 12

N°	Élément affiché / Touche	Description
12	[▲]/[▼]	Saisie de chiffres ou de symboles non affichés sur le clavier ; appuyer sur la touche curseur et faire défiler l’écran pour afficher d’autres chiffres ou symboles.

Saisie de caractères

Procéder comme suit pour saisir l'expression List A-1 par exemple.

1 Appuyer sur [Majuscules].

2 Appuyer sur [L]. La lettre L s'affiche.

Chemin Utilisez le clavier pour la saisie. Limite: 129 caractères Entrée: 1 caractères L ↓ ↑ ← → Riscour amère ! ψ # § % - A - ( ) - + - G W E R T Y U I O P (I ) \( A S D F G H J K L + - Z X C V B H M < > ? Majacule Minuscules N/Symbole Espace Annuler OK

3 Appuyer sur [Minuscules].

4 Appuyer sur [i], [s], [t] puis [Espace].

Chemin Utilisez le clavier pour la saisie. List Limits: 12 Caractères Entrée: 4 caractères L T → Retour amère 1 2 3 4 5 6 7 8 9 10 t - - q w e r t y u i o P [ ] \ a s f r g h l k l : : z x c v b n m - - / Majuscules Nuscules N/Symbole Espace Annuler OK

5 Appuyer sur [Majuscules].

6 Appuyer sur [A].

7 Appuyer sur [N/Symbole].

8 Appuyer sur [▲] ou sur [▼] plusieurs fois pour afficher le clavier contenant [-] et [1].

9 Appuyer sur [-] et [1].

Chémie Utilsez le clavier pour la saisie... List A-1 Limite: 12 caractères Entrée:8 caractères ↓ ↑ ← → Retcur amère 1 2 3 4 5 6 7 8 9 0 1 • # ▲

% & · ( ) · · , — · / :

: • * • ? ● I \ I * — ( 1/4 | | - Majuscules Minuscules Bimbole Espace Annuler OK

10 Vérifier que la saisie est correcte. Appuyer sur [OK].

Spécifications

REMARQUE : Les spécifications ci-dessous peuvent être modifiées sans préavis.

Machine

Système de copie Système électrostatique indirect

Originaux pris en charge Feuilles, livres et objets tridimensionnels (format d'original maximal : A3/Ledger)

Formats de copie

Magasins 1 et 2 Ledger, Legal, Oficio II, 8,5×13,5", Letter, Letter-R, Statement-R, A3, B4, A4, A4-R, B5, B5-R, A5-R, Folio, 8K, 16K, 16K-R

Bac MF Ledger, Legal, Oficio II, 8,5×13,5", Letter, Letter-R, Executive, Statement-R, A3, B4, A4, A4-R, B5, B5(ISO), B5-R, A5-R, B6-R, A6-R, Oufuku Hagaki, Hagaki, Enveloppe DL, Enveloppe C5, Enveloppe C4, Comm.#10, Comm.#9, Comm.#6-3/4, Monarch, Youkei 2, Youkei 4, Folio, 8K, 16K, 16K-R

Mode recto verso A3 à A5-R, Ledger à Statement-R

Marge 0,5 à 5,5 mm maximum

Capacité de la source d'alimentation du papier

Magasins 1 et 2 500 feuilles (80 g/m ^4 )

Bac MF 200 feuilles (80 g/m) ^2

Capacité du plateau de sortie 250 feuilles (80 g/m²), 150 feuilles (80 g/m², avec module de finition intégré)

Temps de préchauffage 30 secondes

Temps de reprise depuis le mode Veille : 15 secondes (à température ambiante 22°C, 60 % HR)

Mémoire 512 Mo en standard

Disque dur 40 Go

Environnement d'utilisation

Température 10 à 32,5°C

Humidité 15 à 80 %

Altitude 2 500 m maximum

Luminosité 1 500 lux maximum

Alimentation électrique CA 120 V 60 Hz 11,5 A / CA 220 à 240 V 50 Hz 6,3 A

Dimensions (L) × (P) × (H) 29 9/16 × 25 7/16 × 29 5/16" / 599 × 646 × 745 mm

Poids 187 lbs / 85 kg

Encombrement 29 5/8 × 25 7/16 " (avec bac MF) 753 × 646 mm (avec bac MF)

Copieur

Vitesse de copie (glace d'exposition)
Modèle 30 ppm A3/Ledger	: 20 feuilles/minuteB4/Legal : 20 feuilles/minuteA4/Letter : 30 feuilles/minuteA4-R/Letter-R : 22 feuilles/minuteB5 : 30 feuilles/minuteB5-R : 20 feuilles/minuteA5-R : 14 feuilles/minuteA6-R : 16 feuilles/minute
Modèle 40 ppm A3/Ledger	: 23 feuilles/minuteB4/Legal : 23 feuilles/minuteA4/Letter : 40 feuilles/minuteA4-R/Letter-R : 27 feuilles/minuteB5 : 40 feuilles/minuteB5-R : 22 feuilles/minuteA5-R : 16 feuilles/minuteA6-R : 18 feuilles/minute
Modèle 50 ppm A3/Ledger	: 26 feuilles/minuteB4/Legal : 26 feuilles/minuteA4/Letter : 50 feuilles/minuteA4-R/Letter-R : 31 feuilles/minuteB5 : 50 feuilles/minuteB5-R : 24 feuilles/minuteA5-R : 18 feuilles/minuteA6-R : 18 feuilles/minute
Temps de sortie de la première copie	Modèle 30 ppm : 3,9 secondes ou moins (1:1, A4/Letter, glace d'exposition)Modèle 40/50 ppm : 3,5 secondes ou moins (1:1, A4/Letter, glace d'exposition)
Résolution Numérisation :	600 × 600 dpiImpression : 600 × 600 dpi (mode Photo : 1 800 dpi équivalent × 600 dpi)
Copie continue 1 à 999 feuilles
Niveau de zoom	Tous niveaux entre 25 et 400 % par incréments de 1 %(avec le processeur de document : 25 à 200 %)Inclut des niveaux de zoom prédéfinis

Imprimante

Vitesse d'impression	Identique à Vitesse de copie.
Temps de sortie de la première impression	Identique à Temps de sortie de la première copie
Résolution 300 dpi (lissage possible), 600 dpi, mode rapide 1200
Système d'exploitation	Windows 95 (OSR2), Windows 98 (Second Edition), Windows NT 4.0 (Service Pack 5 ou ultérieur), Windows 2000 (Service Pack 2 ou ultérieur), Windows Me, Windows XP, Windows Server 2003, Apple Macintosh OS 9.x/OS X 10.x
Interface	Interface de port parallèle : 1 (IEEE1284)Interface réseau : 1Logements mémoire USB : 3 (USB à haut débit) Connecteur d'interface USB : 1 (USB à haut débit)Interface série (option) : 1 (RS-232C)
Logiciels de gestion
PDL PRESCRIBE
Émulation PCL6 (5e, XL)
	KPDL3 (compatible PostScript3)KC-GLImprimante par ligneIBM Proprinter X24EDIABLO 630EPSON LQ-850
Fontes Fontes vectorielles : 80 fontes (PCL6)
	136 fontes (KPDL3)
	Fontes bitmap : 1 fonte79 fontes traitées par fonte vectorielle.
Connectivité Plug-and-Play
	SNMP (prise en charge imprimante MIB)
Autres
EcoPrint OUI/NON (sans effet sur vitesse d'impression)
Lissage KIR ON/OFF
	Mode 600 dpi : 2 400 dpi équivalent x 600 dpi
EcoMemory	Économie de mémoire par compression et décompression logicielle des données en mode point
Impression Internet	IPP/1.0
Impression E-mail	Impression des E-mails reçus
e-MPS	Stockage des données d'impression sur disque dur pour impression

Scanner

Ethernet 10BASE-T/100BASE-TX
Protocole réseau TCP/IP
Couleur/Monochrome	Couleur et monochrome
Système de transmission	Transmission PC SMB Envoyer vers SMBFTP Envoyer vers FTPTransmission E-mail SMTP Envoyer vers E-mailNumérisation TWAIN Source TWAIN
Résolution 600 dpi, 400 dpi, 300 dpi, 200 dpi, 200 ×100 dpi, 200 × 400 dpi(* Résolution en mode FAX incluse)
Dégradés	Noir et Blanc : (a) mode Texte : Binaire/point 256 niveaux (diffusion d'erreur)(b) mode Photo : Binaire/point 256 niveaux (diffusion d'erreur)(c) mode Texte/Photo : Binaire/point 256 niveaux (diffusion d'erreur)(d) mode OCR : Binaire/point 2 niveauxCouleur : RVB 256 valeurs/point
Niveau de zoom	Identique au niveau de zoom du copieur
Capacité de numérisation	999 feuilles max. (998 feuilles pour les originaux recto verso)
Type fichier	Monochrome TIFF (MMR), PDF (MMR)Niveaux de gris TIFF (JPEDG), PDF (JPEG)Couleur JPEG, PDF (compressé)
Vitesse de numérisation	Recto Noir et Blanc 50 feuilles/minCouleur 25 feuilles/minRecto verso Noir et Blanc 25 feuilles/minCouleur 12,5 feuilles/min(A4 paysage, 600 dpi, Qualité d'image : original Texte/Photo)

Chargeur de documents (en option)

Méthode d'alimentation des originaux	Alimentation automatique
Types d'originaux pris en charge	à partir de feuilles
Format de papier Maximum : Ledger/A3Minimum : Statement-R/A5-R
Grammage du papier	45 à 160 g/m2
Capacité papier	100 feuilles (50 à 80 g/m2) maximumFormats d'originaux différents (sélection auto) : 30 feuilles (50 à 80 g/m2) maximum
Dimensions (L) × (P) × (H)	22 3/8 × 20 11/16 × 5 7/8"569 × 525 × 149 mm
Poids	Environ 28,6 lb maximum / Environ 13 kg maximum

Chargeur de papier (en option)

Méthode d'alimentation du papier	Alimentation par friction (Nbre de feuilles : 500, 80 g/m2, 2 magasins)
Format de papier	Ledger, Legal, Oficio II, 8,5×13,5", Letter, Letter-R, Statement-R, A3, B4, A4, A4-R, B5, B5-R, A5-R, Folio, 8K, 16K, 16K-R
Papier pris en charge	Grammage : 60 à 105 g/m2Types de papier : standard, recyclé, couleur
Dimensions (L) × (P) × (H)	23 5/16 × 23 1/4 × 12 3/8"585 × 590 × 315 mm
Poids Environ 57,2 lb	/ Environ 26 kg

Chargeur de papier 3 000 feuilles (en option)

Méthode d'alimentation du papier	Méthode à retardement par friction (Nbre de feuilles : 3 000, 80 g/m2)
Format de papier Letter, A4, B5
Papier pris en charge	Grammage : 60 à 105 g/m2Types de papier : standard, recyclé, couleur
Dimensions (L) × (P) × (H)	23 5/16 × 23 5/8 × 12 3/8"585 × 600 × 314 mm
Poids Environ 50,6 lb / Environ 23 kg

Module finition de documents (en option)

Nombre de plateaux	1 plateau
Format de papier (Sans agrafage)	Ledger, Legal, Oficio II, 8,5×13,5", A3, B4, Folio, 8K : 500 feuillesLetter, Letter-R, A4, A4-R, B5, 16K : 1 000 feuilles
Grammages pris en charge	Agrafage : 80 g/m2 maximum
Nombre maximal de feuilles pour l'agrafage	Ledger, Legal, Oficio II, 8,5×13,5", A3, B4, Folio : 20 feuillesLetter, Letter-R, A4, A4-R, B5 : 30 feuilles (grammage 80 g/m2 maximum)
Dimensions (L) × (P) × (H)	22 × 20 11/16 × 36 1/16"5 5 8 × 5 2 6 × 9 1 6 m m
Poids Environ 55 lb /	Environ 25 kg

Module finition de documents 3 000 feuilles (en option)

Nombre de plateaux	3 plateaux
Format de papier
Plateau A(Sans agrafage)	Ledger, Legal, Oficio II, 8,5×13,5", A3, B4, Folio, 8K : 1 500 feuillesLetter, Letter-R, A4, A4-R, B5, 16K : 3 000 feuilles
Plateau B	Ledger, Legal, Oficio II, 8,5×13,5", A3, B4, Folio, 8K : 100 feuillesLetter, Letter-R, Statement-R, A4, A4-R, B5, B5-R, A5-R, B6-R, A6-R, 16K, 16K-R : 200 feuillesHagaki : 200 feuilles
Plateau C	Letter, Statement-R, A4, B5, A5-R, B6-R, A6-R, 16K : 50 feuillesHagaki : 50 feuilles
Grammages pris en charge	Agrafage : 90 g/m2 maximumPerforation (option) : 45 à 200 g/m2
Nombre maximal de feuilles pour l'agrafage	Ledger, Legal, Oficio II, 8,5×13,5", A3, B4, Folio, 8K : 30 feuilles,Letter, Letter-R, A4, A4-R, B5, 16K : 50 feuilles (grammage 90 g/m2 maximum)
Dimensions(L) × (P) × (H)	26 15/16 × 22 3/16 × 42 13/16"684 × 563 × 1087 mm
Poids Environ 105,6	b maximum / Environ 48 kg maximum

Séparateur de travaux (en option)

Nombre de plateaux	1 plateau
Nbre maximal de feuilles	100 feuilles (80 g/m2)
Format de papier	Ledger, Legal, Oficio II, 8,5×13,5", Letter, Letter-R, Executive-R, Statement-R, A3, B4, A4, A4-R, B5, B5-R, A5-R, B6-R, Folio
Type de papier Grammage : 45 à 160 g/m2Types de papier : standard, recyclé, couleur, fin
Dimensions(L) × (P) × (H)	20 13/16 × 18 11/16 × 3 3/16"530 × 475 × 82 mm
Poids 3,3 lb maximum / 1,5 kg maximum

Module de finition intégré

Nombre de plateauxFormat de papier(Sans agrafage)Papier pris en charge	1 plateauLedger, Legal, Oficio II, 8,5×13,5", A3, B4, Folio : 250 feuillesLetter, Letter-R, A4, A4-R, B5 : 500 feuilles60 à 80 g/m2
Poids	19,8 lb maximum / Environ 9 kg maximum
Nbre maximal de feuillesAgrafage	Ledger, Legal, A3, B4, Folio : 20 feuillesLetter, Letter-R, A4, A4-R, B5 : 30 feuilles(grammage 80 g/m2 maximum)
Dimensions(L) × (P) × (H)	12 3/16 × 16 1/8 × 6 5/16"310 × 410 ×160 mm

Respect de l'environnement

Délai avant activation du mode veille(réglage par défaut)	45 minutes (modèles 30 et 40 ppm)90 minutes (modèle 50 ppm)
Mode recto verso Standard
Capacité de la source d'alimentation du papier	Utilisation possible de papier 100 % recyclé.

REMARQUE : Pour les types de papier recommandés, consulter le revendeur ou un technicien.

Index

A

À propos de ce manuel d'utilisation xvii Annexe Annexe-1 Annulation/Visualisation/Modification d'un travail 3-49

C

Caution Labels viii Chargement des originaux 2-25 Chargement du papier 2-15 Chargeur de documents 4-4 Chargeur de papier 4-4 Chargeur de papier 3 000 feuilles 4-5 Choix de la langue (en option) 2-14 Choix de la méthode de connexion et préparation des câbles 2-3 Compteur clé 4-11 Configuration de la date et de l'heure 2-8 Configuration du réseau (raccordement via un câble LAN) 2-10 Conventions utilisées dans ce manuel xviii Copie 3-7

D

Dépannage 6-1 Description des procédures d'utilisation xix

E

Écran Installation rapide 3-54 Écran tactile 1-6, 3-6 Energy Star (ENERGY STAR®) Program vi Envoi 3-19

F

Formats des originaux et du papier xx

|

Impression – Impression à partir d'une application 3-18 Impression de documents stockés en mémoire USB amovible 3-47 Installation du logiciel 2-12 Installation Precautions ix Interface série 4-13

K

Kit de fax 4-12 Kit de mise à niveau (clé USB) 4-14 Kit de sauvegarde de données 4-12 Kit de sécurité (clé USB) 4-13

L

Machine 1-2 Maintenance 5-1 Manuels fournis xviii Matériel en option 4-1 Méthode de saisie de caractères Annexe-2 Mise sous tension et hors tension 3-2 Module de finition intégré 4-5 Module finition de documents 4-9 Module finition de documents 3 000 feuilles 4-9

N

Nettoyage 5-2 Nomenclature 1-1

P

Panneau de commande 1-5

Préparation à l'utilisation 2-1

Présentation des équipements en option 4-2

R

Raccordement des câbles 2-5

Regarding Trade Names iii

Réglage de l'inclinaison du panneau de commande 3-5

Remplacement de la cartouche de toner et du bac de récupération de toner 5-7

Réponse aux messages d'erreur 6-5

Résolution des dysfonctionnements 6-2

Résolution des incidents papier 6-11

s

Sélection de l'écran par défaut (en option) 2-13

Séparateur de travaux 4-10

Spécification de la destination 3-33

Spécifications Annexe-6

T

Table de documents 4-10

U

Utilisation de base 3-1

Utilisation de la Boîte de document 3-36

V

Veille et veille automatique 3-4

Vérification du niveau de toner et de papier 3-53

Pour optimiser les résultats et les performances de l'appareil, il est recommandé d'utiliser exclusivement des fournitures d'origine avec les produits.

QUALITY CERTIFICATE

DIRECTIVE 2002/96/CE SUR LE TRAITEMENT, LA COLLECTE, LE RECYCLAGE ET LA MISE AU REBUT DES EQUIPEMENTS ELECTRIQUES ET ELECTRONIQUES ET DE LEURS COMPOSANTS

INFORMATIONS

1. POUR LES PAYS DE L'UNION EUROPEENNE (UE)

Il est interdit de mettre au rebut tout équipement électrique ou électronique avec les déchets municipaux non triés : leur collecte séparée doit être effectuée.

L'abandon de ces équipements dans des aires non appropriées et non autorisées peut nuire gravement à l'environnement et à la santé.

Les transgresseurs s'exposent aux sanctions et aux dispositions prévues par la loi.

POUR METTRE CORRECTEMENT NOS EQUIPEMENTS AU REBUT, VOUS POUVEZ EFFECTUER L'UNE DES OPERATIONS SUIVANTES :

a) Adressez-vous aux autorités locales, qui vous fourniront des indications et des informations pratiques sur la gestion correcte des déchets (emplacement et horaire des déchetteries, etc.).
b) A l'achat d'un de nos équipements, remettez à notre revendeur un équipement usagé, analogue à celui acheté.

Le symbole du conteneur barré, indiqué sur l'équipement, a la signification suivante :

• Au terme de sa durée de vie, l'équipement doit être remis à un centre de collecte approprié, et doit être traité séparément des déchets municipaux non triés.
• Le producteur garantit l'activation des procédures de traitement, de collecte, de recyclage et de mise au rebut de l'équipement, conformément à la Directive 2002/96/CE (et modifications successives).

2. POUR LES AUTRES PAYS (NON UE)

Le traitement, la collecte, le recyclage et la mise au rebut des équipements électriques et électroniques doivent être effectués conformément à la loi en vigueur dans chaque pays.
