Caractéristiques techniques	Dérailleur avant Shimano FD-RX400-F, compatible avec transmissions 2x10 vitesses.
Type de montage	Montage sur cadre avec collier.
Capacité maximale	Capacité de chaîne de 16 dents.
Matériaux	Construction en aluminium pour un poids léger et une durabilité accrue.
Utilisation	Conçu pour les vélos de route et les vélos de gravel.
Réglage	Réglages de tension et de position faciles pour un passage de vitesses optimal.
Maintenance	Vérifier régulièrement l'alignement et la tension de la chaîne.
Sécurité	Assurez-vous que le dérailleur est correctement fixé pour éviter les accidents.
Informations générales	Produit recommandé pour les cyclistes recherchant performance et fiabilité.

FOIRE AUX QUESTIONS - FD-RX400-F SHIMANO

Comment régler le dérailleur avant SHIMANO FD-RX400-F ?

Pour régler le dérailleur avant, commencez par ajuster la vis de butée haute pour garantir que le plateau est aligné avec le dérailleur. Ensuite, ajustez la vis de butée basse pour éviter que la chaîne ne tombe sur le tube du cadre. Enfin, utilisez la vis de tension du câble pour garantir un passage fluide entre les vitesses.

Quels outils sont nécessaires pour l'installation du SHIMANO FD-RX400-F ?

Vous aurez besoin d'une clé Allen de 5 mm pour fixer le dérailleur au cadre, d'un tournevis pour ajuster les vis de butée et de tension, et d'une clé pour serrer le câble.

Le dérailleur SHIMANO FD-RX400-F est-il compatible avec toutes les manettes de vitesses ?

Le dérailleur FD-RX400-F est conçu pour être utilisé avec des manettes de vitesses Shimano de la même gamme. Assurez-vous de vérifier la compatibilité avec votre système de transmission avant l'achat.

Comment savoir si mon dérailleur avant SHIMANO FD-RX400-F est défectueux ?

Des signes de défaillance incluent des changements de vitesses difficiles, des bruits anormaux lors du passage des vitesses, ou si la chaîne tombe fréquemment. Si vous rencontrez ces problèmes, il est conseillé de vérifier l'alignement et les réglages du dérailleur.

Quelle est la capacité maximale de la chaîne pour le dérailleur SHIMANO FD-RX400-F ?

Le dérailleur SHIMANO FD-RX400-F est conçu pour une capacité de chaîne typique de 2 plateaux et 10 vitesses. Assurez-vous que votre configuration respecte ces spécifications pour un fonctionnement optimal.

Comment nettoyer le dérailleur avant SHIMANO FD-RX400-F ?

Pour nettoyer le dérailleur, utilisez un chiffon doux et de l'eau savonneuse. Évitez les nettoyants agressifs. Assurez-vous de bien sécher le dérailleur après le nettoyage pour éviter la rouille.

MODE D'EMPLOI FD-RX400-F SHIMANO

- Contactez votre revendeur ou un distributeur pour toute information concernant l'installation, le réglage et le remplacement des produits non mentionnés dans le présent mode d'emploi. Un manuel du revendeur à l'attention des mécaniciens vélo professionnels et expérimentés peut être consulté sur notre site Internet (https://si.shimano.com).

Pour des raisons de sécurité, lisez attentivement et entièrement ce mode d'emploi avant toute utilisation et veillez à bien respecter les consignes. Rangez-le de façon à pouvoir y accéder à tout moment.

Les instructions suivantes doivent être observées à tout moment afin d'éviter toute blessure corporelle ou tout dégât causé à l'équipement et à la zone de travail. Les instructions sont classées en fonction du degré de dangerosité ou de l'ampleur des dégâts pouvant survenir si le produit est mal utilisé.

DANGER	Le non-respect de ces instructions entraîne des blessures graves ou mortelles.
AVERTISSEMENT	Le non-respect de ces instructions peut entraîner des blessures graves ou mortelles.
ATTENTION	Le non-respect de ces instructions peut entraîner des blessures corporelles ou endommager l'équipement et la zone de travail.

Informations importantes concernant la sécurité

AVERTISSEMENT

• Ne démontez et ne modifiez pas ce produit. Cela pourrait entraîner un dysfonctionnement du produit et vous pourriez brusquement chuter et vous blesser gravement.
• Veillez à ce que vos vêtements ne se prennent pas dans la chaîne lorsque vous roulez. Sinon, vous risquez de tomber de votre vélo.

Remarque

• Si les opérations de changement de vitesse ne se font pas de manière régulière, nettoyez le dérailleur et lubrifiez toutes les pièces mobiles.
• Lorsque la chaîne est dans l'une des positions illustrées, elle peut entrer en contact avec le plateau ou le dérailleur avant et faire du bruit. Si le bruit est un problème, déplacez le pignon d'un ou deux crans dans la direction de la flèche. La position de la chaîne dans laquelle le bruit apparaît dépend du produit. Pour les détails, contactez votre revendeur ou un distributeur.

Exemple de position de la chaîne dans laquelle un bruit va probablement apparaître

Plateau
	—	—

Pignon

• Les produits ne sont pas garantis contre l'usure naturelle et les détériorations résultant de l'utilisation normale et du vieillissement.
• Afin de préserver au maximum les performances, nous recommandons fortement l'utilisation de lubrifiants et de produits d'entretien SHIMANO.

Inspections régulières avant d'utiliser le vélo

Avant d'utiliser le vélo, vérifiez les éléments suivants. Si un problème quelconque est décelé, contactez votre revendeur ou un distributeur.

• Est-ce que le changement de vitesse se déroule sans heurts ?
• Y-a-t-il un jeu excessif dans la zone d'installation ?
• Est-ce que le jeu en excès a augmenté dans les maillons ?
• Y-a-t-il des bruits anormaux qui viennent du dérailleur ?

Noms des pièces

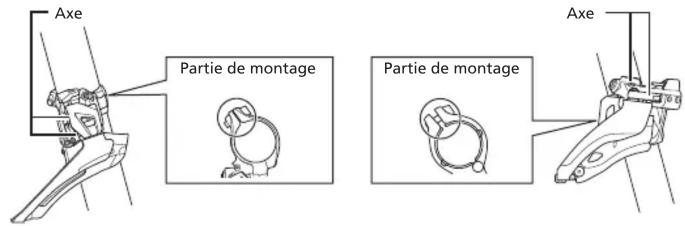

Type B

Axe Partie de montage Partie de montage Axe

Type F

Partie de montage Axe

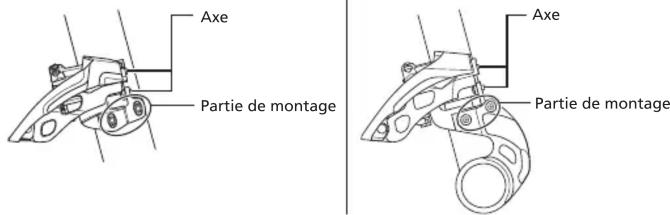

Type E
Sans plaque du boîtier de pédalier Avec plaque du boîtier de pédalier

Axe Partie de montage Axe Partie de montage

Type D

Partie de montage Axe
