Caractéristiques Techniques	Commutateur Phoenix Contact PT-IQ-PTB-PT, conçu pour des applications industrielles.
Nombre de Ports	8 ports Ethernet
Type de Connectivité	Connectivité Ethernet 10/100/1000 Mbps
Alimentation	Alimentation par bus de terrain, 24 V DC
Dimensions	Compact, adapté pour montage sur rail DIN
Utilisation	Idéal pour les réseaux industriels, intégration dans des systèmes d'automatisation.
Maintenance	Maintenance minimale requise, vérification régulière des connexions recommandée.
Sécurité	Conforme aux normes de sécurité électrique, protection contre les surcharges.
Informations Générales	Garantie constructeur, documentation technique disponible pour installation.

FOIRE AUX QUESTIONS - PT-IQ-PTB-PT Phoenix Contact

Qu'est-ce que le Phoenix Contact PT-IQ-PTB-PT ?

Le Phoenix Contact PT-IQ-PTB-PT est un commutateur réseau conçu pour des applications industrielles, offrant des fonctionnalités avancées pour la gestion des réseaux.

Comment configurer le commutateur PT-IQ-PTB-PT ?

La configuration du commutateur peut être effectuée via l'interface web intégrée. Connectez-vous à l'adresse IP par défaut et suivez les instructions dans le guide de l'utilisateur.

Que faire si le commutateur ne s'allume pas ?

Vérifiez que l'alimentation est correctement connectée et que la source d'alimentation fonctionne. Assurez-vous également que le commutateur n'est pas endommagé.

Comment réinitialiser le commutateur aux paramètres d'usine ?

Pour réinitialiser le commutateur, localisez le bouton de réinitialisation sur le boîtier et maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Le commutateur ne détecte pas certains appareils connectés, que faire ?

Vérifiez les câbles Ethernet pour tout dommage, assurez-vous que les appareils sont sous tension et compatibles avec le commutateur. Essayez également de redémarrer le commutateur.

Comment mettre à jour le firmware du PT-IQ-PTB-PT ?

Téléchargez la dernière version du firmware depuis le site de Phoenix Contact, puis utilisez l'interface web du commutateur pour télécharger et installer la mise à jour.

Quel type de câbles Ethernet est compatible avec le commutateur ?

Le commutateur PT-IQ-PTB-PT est compatible avec les câbles Ethernet de catégorie 5e, 6 et 6a pour des performances optimales.

Y a-t-il une garantie pour le PT-IQ-PTB-PT ?

Oui, le commutateur est généralement couvert par une garantie de 5 ans, mais il est conseillé de vérifier les détails sur le site du fabricant.

Comment surveiller les performances du commutateur ?

Vous pouvez surveiller les performances du commutateur via l'interface web, qui fournit des statistiques sur le trafic réseau, l'état des ports et d'autres paramètres.

Où trouver le manuel de l'utilisateur pour le PT-IQ-PTB-PT ?

Le manuel de l'utilisateur est disponible en téléchargement sur le site officiel de Phoenix Contact dans la section des produits.

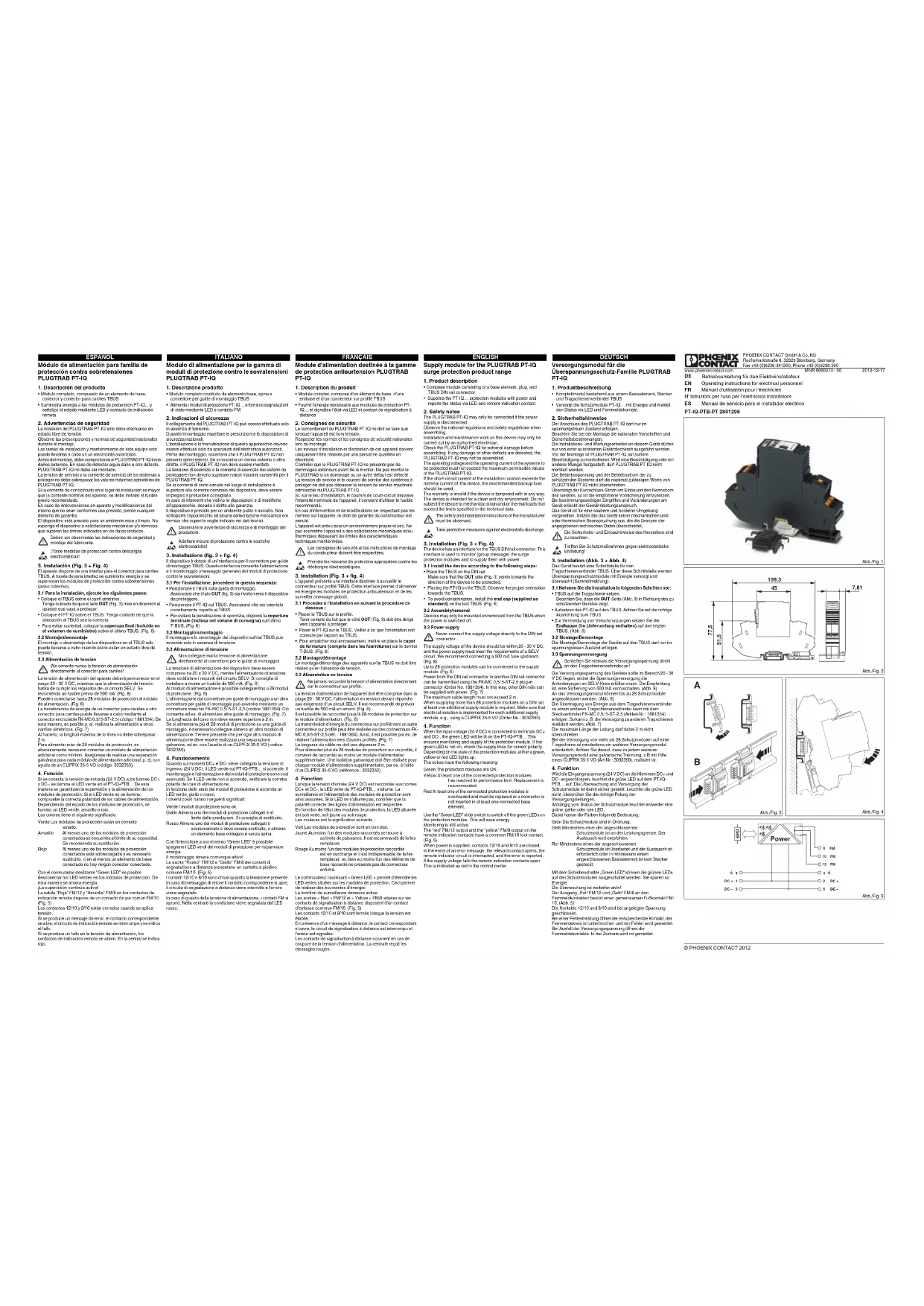

MODE D'EMPLOI PT-IQ-PTB-PT Phoenix Contact

• Per evitare la penetrazione di sporcizia, disporre la copertura terminale (inclusa nel volume di consegna) sull'ultimo T-BUS. (Fig.6)3.2 Montaggio/smontaggioIl montaggio e lo smontaggio dei dispositivi sul/dal TBUS può avvenire solo in assenza di tensione.3.3 Alimentazione di tensioneLa tensione di alimentazione del dispositivo deve essere compresa tra 20 e 30 V DC, mentre l'alimentazione di tensione deve soddisfare i requisiti del circuito SELV. Si consiglia di installare a monte un fusibile da 500 mA. (Fig.8)Al modulo di alimentazione è possibile collegare fino a 28 moduli di protezione. (Fig.6)L'alimentazione dal connettore per guide di montaggio a un altro connettore per guide di montaggio può avvenire mediante un connettore maschio FK-MC 0,5/ 5-ST-2,5 (codice 1881354). Ciò consente ad es. di alimentare altre guide di montaggio. (Fig.7) La lunghezza del cavo non deve essere superiore a 2m.Se si alimentano più di 28 moduli di protezione su una guida di montaggio, è necessario collegare almeno un altro modulo di alimentazione. Tenere presente che per ogni altro modulo di alimentazione deve essere realizzata una separazione galvanica, ad es. con l'ausilio di un CLIPFIX 35-5VO (codice: 3032350).4. FunzionamentoQuando sui morsetti DC+ e DC- viene collegata la tensione di ingresso (24 V DC), il LED verde sul PT-IQ-PTB si accende. Il monitoraggio e l'alimentazione dei moduli di protezione sono così assicurati. Se il LED verde non si accende, verificare la corretta polarità dei cavi di alimentazione.In funzione dello stato dei moduli di protezione si accende un LED verde, giallo o rosso.I diversi colori hanno i seguenti significati:Con l'interruttore a scorrimento "Green LED" è possibile spegnere i LED verdi dei moduli di protezione per risparmiare energia.Il monitoraggio rimane comunque attivo!Le uscite "Rosso" FM/12 e "Giallo" FM/8 dei contatti di segnalazione a distanza presentano un contatto a piedino comune FM/10. (Fig.5)I contatti 12/10 e 8/10 sono chiusi quando la tensione è presente.In caso di messaggio di errore il contatto corrispondente si apre, il circuito di segnalazione a distanza viene interrotto e l'errore viene segnalato.In caso di guasto della tensione di alimentazione, i contatti FM si aprono. Nella centrale la condizione viene segnalata dal LED rosso.Osservare le avvertenze di sicurezza e di montaggio del produttore.Adottare misure di protezione contro le scariche elettrostatiche!Non collegare mai la tensione di alimentazione direttamente al connettore per le guide di montaggio!Verde I moduli di protezione sono ok.Giallo Almeno uno dei moduli di protezione collegati è al limite delle prestazioni. Si consiglia di sostituirlo.Rosso Almeno uno dei moduli di protezione collegati è sovraccaricato e deve essere sostituito, o almeno un elemento base collegato è senza spina. Module d'alimentation destinée à la gamme de protection antisurtension PLUGTRAB PT-IQ 1. Description du produit• Module complet, composé d'un élément de base, d'une embase et d'un connecteur sur profilé TBUS• Fournit l'énergie nécessaire aux modules de protection PT- IQ et signalise l'état via LED et contact de signalisation à distance2. Consignes de sécuritéLe raccordement du PLUGTRAB PT-IQ ne doit se faire que lorsque l'appareil est hors tension.Respecter les normes et les consignes de sécurité nationales lors du montage.Les travaux d'installation et d'entretien de cet appareil doivent uniquement être réalisés par une personne qualifiée en électricité.Contrôler que le PLUGTRAB PT-IQ ne présente pas de dommages extérieurs avant de le monter. Ne pas monter le PLUGTRAB si un dommage ou un autre défaut est détecté.La tension de service et le courant de service des systèmes à protéger ne doit pas dépasser la tension de service maximale admissible du PLUGTRAB PT-IQ.Si, sur le lieu d'installation, le courant de court-circuit dépasse l'intensité nominale de l'appareil, il convient d'utiliser le fusible recommandé.En cas d'intervention et de modifications ne respectant pas les normes sur l'appareil, le droit de garantie du constructeur est annulé.L'appareil est prévu pour un environnement propre et sec. Ne pas soumettre l’appareil à des sollicitations mécaniques et/ou thermiques dépassant les limites des caractéristiques techniques mentionnées.3. Installation (Fig. 3 + fig. 4)L'appareil présente une interface destinée à accueillir le connecteur sur profilé TBUS. Cette interface permet d'alimenter en énergie les modules de protection antisurtension et de les surveiller (message global).3.1 Procédez à l'installation en suivant la procédure ci-dessous:• Placer le TBUS sur le profilé. Tenir compte du fait que le côté OUT (Fig.3) doit être dirigé vers l'appareil à protéger.
• Poser le PT-IQ sur le TBUS. Veiller à ce que l'orientation soit correcte par rapport au TBUS.
• Pour empêcher tout encrassement, mettre en place le capot de fermeture (compris dans les fournitures) sur le dernier T-BUS. (Fig.6)3.2 Montage/démontageLe montage/démontage des appareils sur/du TBUS ne doit être réalisé qu'en l'absence de tension.3.3 Alimentation en tensionLa tension d'alimentation de l'appareil doit être comprise dans la plage 20 - 30 V DC, l'alimentation en tension devant répondre aux exigences d'un circuit SELV. Il est recommandé de prévoir un fusible de 500 mA en amont. (Fig.8)Il est possible de raccorder jusqu'à 28 modules de protection sur le module d'alimentation. (Fig.6)La transmission d'énergie du connecteur sur profilé vers un autre connecteur sur profilé peut être réalisée via des connecteurs FK- MC 0,5/5-ST-2,5 (réf.: 1881354). Ainsi, il est possible parex. de réaliser l'alimentation vers d'autres profilés. (Fig.7) La longueur du câble ne doit pas dépasser 2m.Pour alimenter plus de 28 modules de protection sur un profilé, il convient de raccorder au moins un module d'alimentation supplémentaire. Une isolation galvanique doit être réalisée pour chaque module d'alimentation supplémentaire, parex. à l'aide d'un CLIPFIX 35-5VO (référence: 3032350).

Lorsque la tension d'entrée (24VDC) est raccordée aux bornes DC+ et DC-, la LED verte du PT-IQ-PTB s'allume. La surveillance et l'alimentation des modules de protection sont ainsi assurées. Si la LED ne s'allume pas, contrôler que la polarité correcte des lignes d'alimentation est respectée.En fonction de l'état des modules de protection, la LED allumée est soit verte, soit jaune ou soit rouge.Les couleurs ont la signification suivante: Le commutateur coulissant «Green LED» permet d'éteindre les LED vertes situées sur les modules de protection. Ceci permet de réaliser des économies d'énergie.La fonction de surveillance demeure active. Les sorties «Red » FM/12 et «Yellow» FM/8 situées sur les contacts de signalisation à distance disposent d'un contact d'embase commun FM/10. (Fig.5)Les contacts 12/10 et 8/10 sont fermés lorsque la tension est établie.En présence d'un message à distance, le contact correspondant s'ouvre, le circuit de signalisation à distance est interrompu et l'erreur est signalée.Les contacts de signalisation à distance s'ouvrent en cas de coupure de la tension d'alimentation. La centrale reçoit les messages rouges.Les consignes de sécurité et les instructions de montage du constructeur doivent être respectées.Prendre les mesures de protection appropriées contre les décharges électrostatiques.Ne jamais raccorder la tension d'alimentation directement sur le connecteur sur profilé.Vert Les modules de protection sont en bon état.Jaune Au moins l'un des modules raccordés se trouve à sa limite de puissance. Il est recommandé de le/les remplacer.Rouge Au moins l'un des modules de protection raccordés est en surcharge et il est indispensable de le/les remplacer, ou bien au moins l'un des éléments de base raccordé ne présente pas de connecteur enfiché. Supply module for the PLUGTRAB PT-IQ surge protection product range

Intensité nominale I

6. Schéma de connexion (Fig.5)

7. Détrompage de l'élément de base (Fig.9)

Avec un connecteur mâle de rechange, le disque de détrompage 1 doit être enlevé de la tige de détrompage.

8. Repérage date de production
