Type de produit	Parafoudre (SPD) classe I+II, type 1+2
Marque	Phoenix Contact
Modèle	FLT-SEC-T1+T2-1S-350/25-FM
Tension permanente max. (Uc)	350 V AC
Courant de décharge nominal (In)	25 kA (8/20 µs)
Courant de décharge max. (Imax)	50 kA (8/20 µs)
Protection réseau	TN-S, TT
Configuration réseau	3 fils (L, N, PE)
Section de câble min.	6 mm² (pour câble de raccordement)
Indice de protection	IP20
Température de fonctionnement	-40°C à +80°C
Dimensions (L × H × P)	90 × 70 × 60 mm (estimation)
Poids	0,15 kg (estimation)
Matériau du boîtier	Polyamide (PA), UL 94 V-0
Affichage d'état	Voyant vert (fonctionnel) ; si éteint ou rouge, remplacer le connecteur
Contact de signalisation	Disponible (contacts secs)
Fusible amont recommandé	selon norme DIN VDE 0100-534 (max. 100 A gG)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Installation par personnel qualifié ; respecter les consignes de tension permanente
Pièces détachées et réparabilité	Connecteur remplaçable ; si élément de base endommagé, remplacer l'appareil complet

FOIRE AUX QUESTIONS - FLT-SEC-T1+T2-1S-350/25-FM Phoenix Contact

Que signifie le voyant vert sur le parafoudre ?

Le voyant vert indique que le parafoudre fonctionne correctement. S'il est éteint ou rouge, le connecteur est endommagé et doit être remplacé.

Comment remplacer le connecteur endommagé ?

Utilisez un tournevis pour extraire le connecteur de l'élément de base. Remplacez-le par un connecteur de même type. Si l'élément de base est endommagé, remplacez l'ensemble du produit.

Puis-je installer ce parafoudre sur un réseau TT ?

Oui, le modèle FLT-SEC-T1+T2-1S-350/25-FM est conçu pour les réseaux TN-S et TT.

Quelle section de câble utiliser pour le raccordement ?

La section minimale recommandée est de 6 mm², conformément aux instructions de la notice.

Comment tester l'isolement de l'installation sans endommager le parafoudre ?

Retirez le connecteur amovible de l'élément de base avant de mesurer l'isolement, puis remettez-le en place après la mesure.

Quelle est la tension permanente maximale supportée ?

La tension permanente maximale (Uc) est de 350 V AC. Ne pas dépasser cette valeur.

Ce parafoudre est-il adapté à une installation en extérieur ?

Non, l'indice de protection IP20 le destine à une utilisation en intérieur, dans un environnement sec.

Que faire si le connecteur est endommagé mais que l'élément de base est intact ?

Remplacez uniquement le connecteur par un modèle identique. L'élément de base peut être conservé.

Quels outils sont nécessaires pour l'installation ?

Un tournevis plat est suffisant pour le raccordement et le remplacement du connecteur. Utilisez un tournevis pour serrer les bornes.

Comment savoir si le fusible amont est adapté ?

Référez-vous à la norme DIN VDE 0100-534 pour choisir le fusible. En général, un fusible gG de 100 A maximum est recommandé.

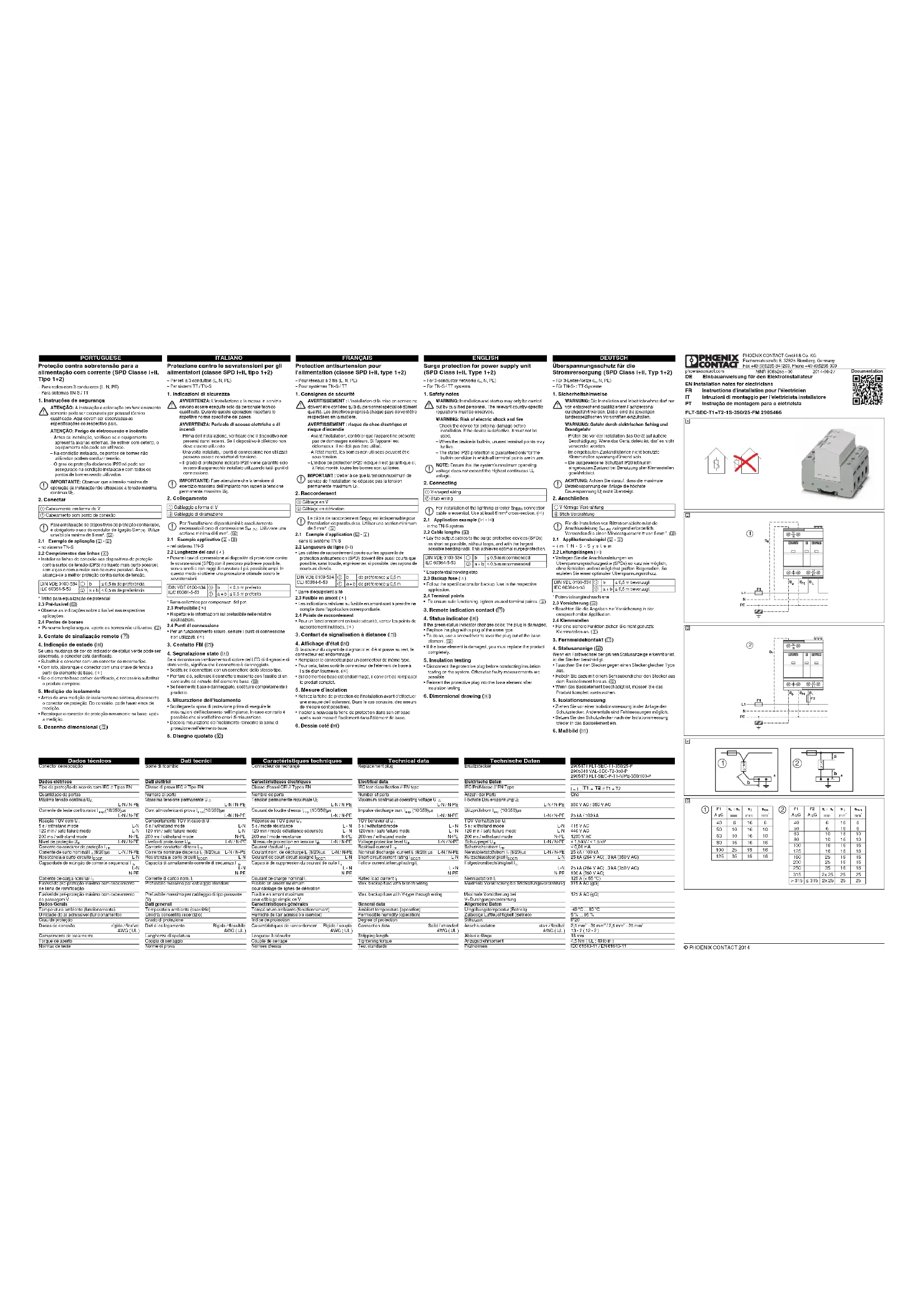

MODE D'EMPLOI FLT-SEC-T1+T2-1S-350/25-FM Phoenix Contact

Protection antisurtension pour

l'alimentation (classe SPD I+II, type 1+2)

- Pour reseaux à 3 fils (L, N, I) Pour usétimes TN S / TT

1. Consignes de sécurité

AVERTISSEMENT : L'installation et la mise en service ne

doivent être contiées qu'à du personnel spécialise dument qualifié. Les directives propres à chaque pays doivent être

qualité. Les directives pr respectées en la matière

AVERTISSEMENT : risque de choc électrique et

AVERHIOGEMENT risque d'incendie

- Avant l'installation, contrôler que l'appareil ne présente

pas de dommages extérieurs. Si l'appareil est

défectueux, il ne doit pas être utilisé.

- A retail mortie, les bornes non utilisees peuvent être sous tension

- L'indice de protection IP20 indiqué n'est garanti que si.

à l'état monté, toutes les bornes sont utilisées.

IMPORTANT : Veiller à ce que la tension maximum de

service de l'installation ne dépasse pas la tension

permanente maximum U_C .

1. Raccordement

① Câblage en V

② Câblage en de

Le câble de raccordement SPI(N) est indispensable pour l'installation de parafoudre. Utiliser une section minimum

① Installation de paraloudures. O Tunisia une section minimis de 6 mm ^2 (75).

2.1 Exemple d'application (2 - 3)

- dans le système TN-S

2.2 Longueurs de ligne (4)

- Les câbles de raccordement posés sur les appareils de

protection antisurtension (SPD) doivent être aussi courts que

possible, sans boucle, et presenter, si possible, des rayons de couverture dérivés.

courbure élèves.

DIN VDE 0100-534 ① b de préférence ≤ 0,5 m

CE160364-5-53 ② a + b de préférence ≤ 0,5 m

* Barre d'équipotentialité

2.3 Fusible en amont (5)

- Les indications relatives au fusible en amont sont à prendre ne

compte dans l'application correspondante

2.4 Points de raccordement • Devue un fonctionnement en le

- Pour un fonctionnement en toute sécurité, serrée les points de raccordement inutilisés. (H)

1. Contrat de signification à distance (☐)

2. Contact de signal

3. Affichage d'état (☐)

Si la couleur du voyant de diagnostic et d'état passe au vert, le

connecteur est endommage. • Romplacer le connecteur par un connecteur de même type

- Hémpitacer le connecteur par un connecteur de même type. - Pour cela faites sortir le connecteur de l'élément de base à

l'aide d'un tournevis. (註)

- Si l'élément de base est endommagé, il convient de remplacer

le produit complet.

1. Mesure d'isolatio

- Retirez la fiche de protection de l'installation avant d'effectuer

une mesure de l'isolement. Dans le cas contraire, des erreurs

de mesure sont possibles. • Inserres à nouveau la fiche de protection dans son ambas

- Insever à nouveau la fiche de protection dans son embase après avoir mesuré l'isolement dans l'élément de base

1. Dentin été (100)

2. Dessin cote (回)
