Type de produit	Parafoudre classe I/II (type 1/2) pour systèmes TN-S / TT
Tension permanente maximale U_c (N-PE)	350 V AC
Courant de foudre I_imp (10/350 µs)	100 kA
Niveau de protection en tension U_p (N-PE)	≤ 1,5 kV
Courant nominal de décharge I_n (8/20 µs)	100 kA
Capacité de suppression du courant de suite I_fi	100 kA
Réponse au TOV (U_T)	200 ms / mode résistance
Nombre de ports	1 (N-PE)
Indice de protection	IP20
Température ambiante (fonctionnement)	-40 °C à +70 °C
Humidité relative admissible (service)	5 % à 95 % (sans condensation)
Section de raccordement minimale (S_EIN)	6 mm²
Section de raccordement (rigide / souple)	0,5 mm² à 35 mm² / 0,5 mm² à 25 mm²
Longueur à dénuder	10 mm
Couple de serrage	2,5 Nm
Affichage d'état	Voyant LED : vert (OK) / rouge (défaut)
Contact de signalisation à distance	Oui (rapport sec)
Entretien et nettoyage	Contrôle visuel régulier du voyant ; remplacer le connecteur si rouge
Pièces détachées et réparabilité	Connecteur remplaçable ; base à remplacer si endommagée
Sécurité	Installation par personnel qualifié ; respecter les consignes de sécurité électrique

FOIRE AUX QUESTIONS - FLT-SEC-P-T1-N/PE-350/100-FM Phoenix Contact

Quel est le type de ce produit ?

Le FLT-SEC-P-T1-N/PE-350/100-FM est un parafoudre de classe I/II (type 1/2) destiné à la protection contre les surtensions dans les systèmes TN-S et TT.

Comment installer ce parafoudre ?

L'installation doit être réalisée par un électricien qualifié. Raccorder le câble d'alimentation avec une section minimale de 6 mm² en respectant le schéma de câblage en V ou en dérivation. Serrer les points de raccordement au couple de 2,5 Nm.

Que signifie la couleur du voyant d'état ?

Le voyant vert indique un fonctionnement normal. S'il devient rouge, le connecteur est endommagé et doit être remplacé par un connecteur de même type.

Quels outils sont nécessaires pour le remplacement du connecteur ?

Utiliser un tournevis adapté pour débloquer puis retirer le connecteur défectueux. Aucun outil spécifique n'est requis pour le remplacement.

Ce produit peut-il être utilisé dans un système TT ?

Oui, le FLT-SEC-P-T1-N/PE-350/100-FM est conçu pour les systèmes TN-S et TT, comme indiqué dans la notice.

Comment vérifier si l'appareil est défectueux ?

Vérifier visuellement le voyant d'état : s'il est rouge ou éteint, le connecteur est endommagé. En cas de doute, effectuer une mesure d'isolement après avoir débranché l'appareil.

Quelle est la tension permanente maximale (U_c) ?

La tension permanente maximale est de 350 V AC entre N et PE.

Quel est le niveau de protection (U_p) ?

Le niveau de protection en tension est ≤ 1,5 kV entre N et PE.

Comment remplacer le connecteur ?

Débrancher l'alimentation, retirer l'ancien connecteur à l'aide d'un tournevis, insérer le nouveau connecteur de même type et serrer. Remettre sous tension.

Quelles sont les conditions environnementales de fonctionnement ?

Température ambiante de -40 °C à +70 °C et humidité relative de 5 % à 95 % sans condensation.

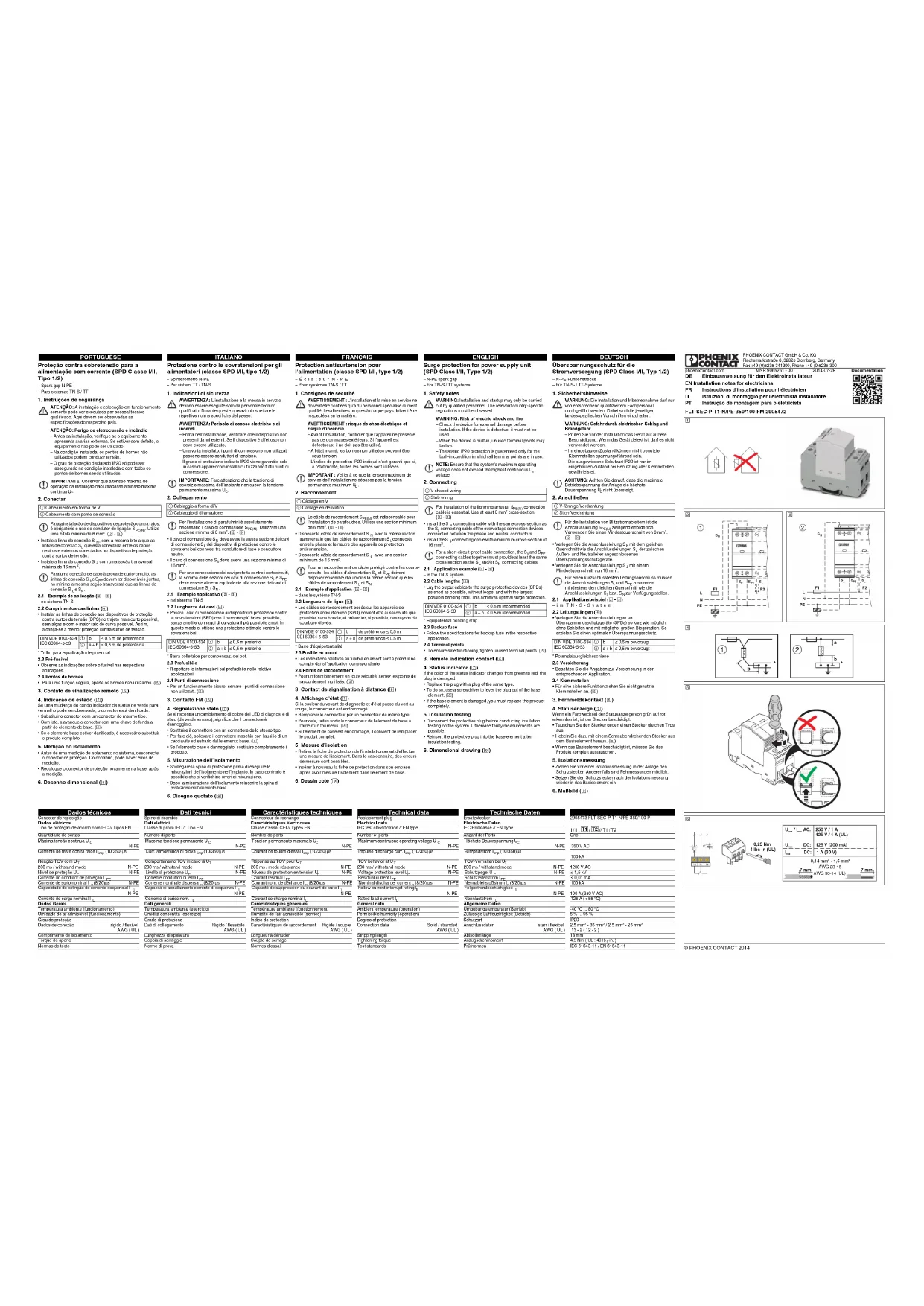

MODE D'EMPLOI FLT-SEC-P-T1-N/PE-350/100-FM Phoenix Contact

FRANÇAIS
Protection antisurtension pour l'alimentation (classe SPD I/II, type 1/2) - E clateur N - PE- Pour systèmes TN-S / TT
1. Consignes de sécurité
	A VERTISSEMENT : L'installation et la mise en service ne doivent être confières qu'à du personnel spécialise dûment qualifié. Les directives propres que à chaque pays doivent être respectées en la matière.
	A VERTISSEMENT : risque de choc électrique et risque d'équation
	- Avant l'installation, contrôler que l'apparele ni présente pas de domnages extérieurs. Si l'apparele n'est défectués, il n doit pas être utilise. - A été installant les bonnes non utilisées peuvent être sous tension.
	- L'indice de protection IP20 indiqué n'est garantie qui, si un résultat une application SPD20 mes sont utilisées.
	IMPORTANT : Veiller a ce que la tension maximum de 1 service de l'installation ne dépasse pas la tension permanente maximale U_c .
2. Raccordement
1	Câblage en V
2	Câblage en dérivation
	Le câble de raccordement S_(EIN) est indispensable pour l'installation de parafourdures. Utiliser une section minimum 6 mm ^2 . (II)
	Disposer le câble de raccordement S_m , avec la même section transversale que les câbles de raccordement S_l connectées entre la phase et le neutre des appareils de protection antisurtention.
	Disposer le câble de raccordement S_m , avec une section minimum 6 mm ^2 .
	Pour un raccordement de câble protégé contre les courts circuits, les câbles d'alimentation S_t et S_m doivent disposer ensemble d'au moins la même section que les câbles de raccordement S_t et S_m .
2. Exemple d'application (IE) - (II)
- dans le système TN-S
2. Longueurs de ligne (III)
				Les câbles de raccordement posés sur les appareils de 6 mm ^2 . (III)
				Pour un raccordement de câble protégé à cette courtse circuits, les câbles d'alimentation S_t et S_m doivent disposer ensemble d'au moins la même section que les câbles de raccordement S_t et S_m .
				- Barre d'équipolitатель
2. Fusible en amont
- Les indications de l'application rela au fusible en amont sont à prendre ne compte dans l'application correspondante.
2.4 Points de raccordement
Pour un fonctionnement en toute sécurité, serrez les points de raccordement (III)
3. Contact de signalisation à distance (III)
4. Affichage d'état (II)
Si si couleur du voyant de diagnostic et d'état passe du vert au rouge, le connecteur est endommagé.
- Remplacer le connecteur par un connecteur de même type.
Pour la faite d'activité de remplacer de connecteur de réellement de remplait de la aide d'un tournevis. (III)
Si l'élement de base est endommagé, de il client de remplait le produit complexé.
5. Mesure d'isolation
Pour la force de protection de l'installation avant d'effectuer une mesure de l'isolement. Dans le cas contraire, des erreurs de mesure sont possibles.
Pour la nouveau protection de l'installation avant d'effectuer une mesure de l'isolement. Dans les cas contraire, des erreurs de mesure sont possibles.
6. Dessin coté (III)

FR Instructions d'installation pour l'électricien

Caractéristiques techniques
Coninécteur de rechange
Caractéristiques électriques
Classe d'essel OD / Types EN
Nombre de ports
Tension permanente maximale U_p	N-PE
Courant de foudre d'essel I_mp (10/350)μs
Réponse au TOV ou U_T
200 ms / mode résistance	N-PE
Niveau de protection en tension U_p	N-PE
Indice de protection I	N-PE
Courant nom. de décharge I_p (8/20)μs	N-PE
Capacité de suppression du courant de suite I_p	N-PE
Courant de charge nominal I_p
Caractéristiques générales
Température ambiante (fonctionnement)
Humidite de true admissible (service)
Indice de protection
Caractéristiques de raccordement	Rigidé / souple AWG (UL)
Longueur à déduer
Coupe de serrage
Normes d'essai
