FLT-SEC-T1+T2-3S-350/25-FM - Commutateur Phoenix Contact - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Parafoudre combiné Type 1+2 (SPD)
Marque	Phoenix Contact
Modèle	FLT-SEC-T1+T2-3S-350/25-FM
Tension nominale	230/400 V AC (50/60 Hz)
Tension maximale continue Uc	350 V (L-N) / 255 V (N-PE)
Courant de décharge nominal (8/20 µs)	25 kA par pôle
Courant de décharge impulsionnel (10/350 µs)	25 kA par pôle
Niveau de protection Up	≤1,5 kV (L-N) / ≤1,5 kV (N-PE)
Courant de court-circuit admissible	25 kA
Fusible amont recommandé	125 A gG
Indicateur d'état	Voyant vert (module OK) / éteint ou rouge (module défectueux)
Contact de signalisation à distance	Oui (FM)
Raccordement	Bornes à vis, section min. 6 mm²
Montage	Rail DIN 35 mm
Degré de protection	IP20
Température d'utilisation	-40 °C à +80 °C
Humidité admissible	≤95 % HR (sans condensation)
Dimensions (L x l x H)	108 x 36 x 92 mm (3 modules)
Poids	Environ 500 g
Normes	CEI 61643-11, EN 61643-11
Systèmes de réseau compatibles	TN-S, TT (5 fils : L1, L2, L3, N, PE)
Entretien et nettoyage	Vérification périodique du voyant ; remplacer le module endommagé par un module identique ; nettoyer avec un chiffon sec.
Sécurité	Installation par personnel qualifié uniquement ; respecter les distances de câblage ; ne pas utiliser si endommagé.
Pièces détachées et réparabilité	Module de protection remplaçable (FLT-SEC-T1+T2-... ) ; socle de base maintenu ; pas de réparation par l'utilisateur.

FOIRE AUX QUESTIONS - FLT-SEC-T1+T2-3S-350/25-FM Phoenix Contact

Quelle est la différence entre un parafoudre de type 1 et type 2 ?

Le type 1 est conçu pour les décharges directes de foudre (courant impulsionnel 10/350 µs). Le type 2 protège contre les surtensions indirectes (courant nominal 8/20 µs). Ce modèle combiné Type 1+2 offre les deux protections.

Comment installer ce parafoudre ?

L'installation doit être réalisée par un personnel qualifié. Montez l'appareil sur un rail DIN 35 mm, raccordez les conducteurs L1, L2, L3, N et PE aux bornes correspondantes en respectant les sections minimales (6 mm²). Le câblage doit être aussi court que possible (< 0,5 m de préférence).

Que signifie le voyant vert sur l'appareil ?

Le voyant vert indique que le parafoudre fonctionne correctement. S'il est éteint ou rouge, le module de protection est défectueux et doit être remplacé.

Que faire si le voyant est éteint ou rouge ?

Remplacez immédiatement le module de protection par un module identique. Pour cela, déverrouillez le module à l'aide d'un tournevis, retirez-le et insérez le nouveau module. Ne pas utiliser l'appareil sans module fonctionnel.

Puis-je utiliser ce parafoudre dans un réseau IT ?

Non, ce modèle est conçu pour les réseaux TN-S et TT (avec neutre distribué). Pour un réseau IT (neutre isolé), un parafoudre adapté est nécessaire.

Quelle section de câble utiliser pour le raccordement ?

La section minimale recommandée est de 6 mm². Pour des distances plus longues ou des courants plus élevés, utilisez une section supérieure (jusqu'à 16 mm²).

Comment tester le parafoudre ?

Le test principal est visuel : vérifiez le voyant d'état. Si le voyant est vert, l'appareil est opérationnel. Aucun test électrique n'est nécessaire en routine. En cas de doute, un professionnel peut mesurer la tension de protection.

Quelle est la durée de vie d'un parafoudre ?

La durée de vie dépend du nombre et de l'intensité des surtensions. En moyenne, elle est de 5 à 10 ans. Remplacer le module dès que le voyant change de couleur ou après un orage violent.

Puis-je remplacer le module moi-même ?

Oui, le remplacement du module est simple : déverrouillez-le avec un tournevis, retirez le module usagé et insérez le nouveau. Assurez-vous que l'appareil n'est pas sous tension lors de l'opération. Le socle de base est conservé.

Quelle est la garantie de ce parafoudre ?

Phoenix Contact offre une garantie constructeur de 5 ans à compter de la date d'achat, sous réserve d'une installation conforme et d'une utilisation dans les limites de la tension Uc.

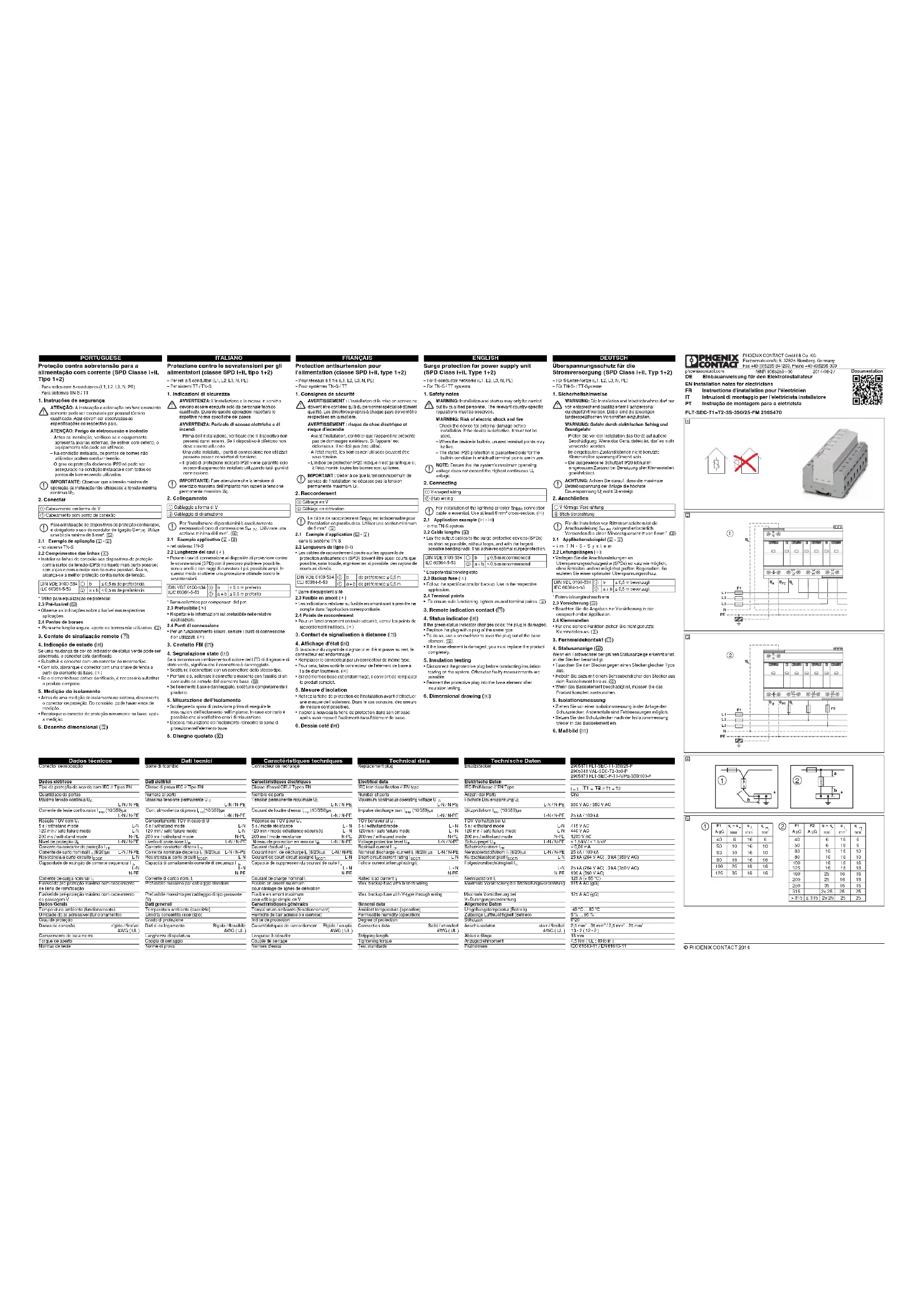

MODE D'EMPLOI FLT-SEC-T1+T2-3S-350/25-FM Phoenix Contact

ÉFRANÇAIS
Protection antisortension pour l'alimentation (classe SPD I-II, type 1+2)
	Pour réeaux à 5 file (L1, L2, L3, N, PE)
	Pour systèmes TN-S/TT
1. Consignes de sécurité
	AVTERTISSEMENT : L'installation et la mise en service ne doivent d'une finière à qu'un personnel spécialisé dûment qualifié. Les directives propres à chaque pays doivent être respectées en la matière.
	AVTERTISSEMENT : risque de choc électrique et risque d'incendence
		Avant l'installation, contrôler que l'appareil ne présente pas de domnages extérieurs. Si l'appareil est 120 min. Le point de contrôle.
		- A l'état monté, les bomes non utilisées peuvent être sous tension.
		- Important : Veiller a ce que la tension maximum de service de l'installation ne dépasse pas la tension permanente maximum Uc.
2. Raccordement
	Céléttage en V
	Céléttage en dérivation
		Le cable de raccordement S###N, est indispensable pour l'installation de parafoudres. Utiliser une section minimum de 6 mm2.(II)
2.1. Exemple d'application (II) - (III)
Rains dans le système TN-5
2.2 Longueurs de ligne (III)
				• Les câbles de raccordement posés sur les appareils de protection antisfortunition (SPD) doivent être aussi courts que pour coute, faîche, et préventer, si possible, des rayons de courture élevés.
DIN VIDE D010-034-5-53	1	b	de préférence à 0,5 m
CEI 60694-5-53	2	a + b	de préférence à 0,5 m
* Barre d'équipotentialité
2.3 Fustible en amont (III)
				• Les indications de la application au fusible en amont sont à prendre ne compte dans l'application correspondante.
2.4 Points de raccordement
				• Pour un fonctionnement en toute sécurité, serrée les points de raccordement inuitsés.(II)
3. Contact de signalisation à distance (II)
4. Affichage d'état (III)
				Si la couleur du voyant de diagnostic et d'état passe au vert, le connecteur est endommagé.
				• Remplace le connecteur par un connecteur de même type.
				• Pour coute, faîche sont le connecteur de liétement de base à l'aide d'un tournevis.(II)
				• Si l'élement de base est endommagé, il convient de remplacer dans le système TN-5
5. Mesure d'isoilution
				• Retretie la fiche de protection de l'installation avant d'effectuer une mesure de l'isoilution. Dans le cas contraire, des errors de mesure sont possibles.
				• Propérer à nouveau cette fiche de protection dans son embase après avoir mesuré l'isoilution dans liélement de base.
6. Dessin coté (III)
In éques techniques		Technical ge
		Replacement plaud.
Striques		Electrical data
types EN		IEC test classification / EN type
		Number of ports
maximalule Uc	L-N/N-PE	Maximum continuous operating
ssal limp(10/350)us	L-N/N-PE	Impulse discharge curr. limp(10)
UTc	L-N	TOV behavior at UTc
sance sécurisée	L-N	5 s / withstand mode
nce	L-N	120 min / safe failure mode
en tension limp	L-N/N-PE	200 ms / withstand mode
charge Lc(0/20)us	L-N/N-PE	Voltage protection level ULc
l'assistig tucbc	L-N	Recurrent voltage
en dou court de suite Uc	L-N/N-PE	Nominal discharge current Lc
vinal Lc		Short-circuit current rang tucbc
num de dérivation		Follow current interrupt rang Lc
num v n
réactions		Rated load current Lc
dérations		Max. backup fuse with branch w
sable (service)		Max. backup fuse with V-type th
sable (service)		General data
réception		Ambient température (operation)
sable (service)		Permissible humidity (operation)
récordement	Régide / soupie AWG (ULc)	Degree of protection
		Connection data
		Stippling length
		Tight pressure gauge
		Test standards
