Type de produit	Parafoudre (SPD classe II, type 2)
Marque	Phoenix Contact
Modèle	VAL-SEC-T2-3C-350-FM
Catégorie	Commutateur (protection antisurtension)
Normes	DIN VDE 0100-534, CEI 60364-5-53
Tension nominale	350 V AC (réseau triphasé 4 fils)
Courant de décharge maximal	20 kA (estimation raisonnable pour classe II)
Classe de protection	II (double isolation)
Indice de protection	IP20 (estimation pour matériel industriel)
Dimensions (L x H x P)	90 x 18 x 65 mm (estimation basée sur format modulaire)
Poids	150 g (estimation)
Matériau du boîtier	Plastique thermodurcissable (estimation)
Température de fonctionnement	-40 °C à +80 °C (estimation)
Raccordement	Cosse à fourche M4, longueur de câble recommandée ≤ 0,5 m
Fusible amont maximum	160 A (au-delà, précautions supplémentaires)
Indicateur d'état	Voyant vert (normal) / rouge (défaut)
Contact de signalisation	Oui (FM) – contact sec pour télésurveillance
Installation	Réservée à un électricien qualifié, respect des directives nationales
Maintenance	Remplacer le connecteur si voyant rouge ; retirer la fiche avant test d'isolement
Sécurité	Risque de choc électrique et d'incendie ; contrôler l'absence de dommages avant installation
Pièces de rechange	Connecteur identique (VAL-SEC-T2-...)
Accessoires	Barre d'équipotentialité (non fournie)

FOIRE AUX QUESTIONS - VAL-SEC-T2-3C-350-FM Phoenix Contact

Quel est le rôle du VAL-SEC-T2-3C-350-FM ?

C'est un parafoudre de classe II (type 2) conçu pour protéger les installations électriques contre les surtensions transitoires, notamment dans les réseaux TN-C triphasés 4 fils.

Que signifie le suffixe FM ?

FM signifie ‘Floating Message’ ou plus généralement ‘contact de signalisation à distance’. Il permet de surveiller l'état du parafoudre via un contact sec.

Comment installer ce parafoudre ?

L'installation doit être réalisée par un électricien qualifié. Utilisez un câblage en V ou en dérivation avec des cosses à fourche M4. Les longueurs de câble doivent être ≤ 0,5 m sans boucle.

Que signifie le voyant rouge ?

Le voyant rouge indique que le connecteur (cartouche de protection) est endommagé et doit être remplacé immédiatement par un modèle identique.

Quel fusible amont utiliser ?

Le fusible amont ne doit pas dépasser 160 A. Si le calibre est supérieur, il faut prendre des mesures supplémentaires (câbles protégés contre les courts-circuits, mise à la terre).

Puis-je utiliser ce parafoudre dans un réseau TN-S ?

Non, ce modèle est spécifiquement conçu pour les réseaux TN-C (4 fils : L1, L2, L3, PEN). Pour un réseau TN-S, il faut un modèle adapté.

Comment tester l'isolement de l'installation ?

Avant un test d'isolement, retirez la fiche de protection de son embase. Sinon, des erreurs de mesure peuvent se produire. Replacez-la après le test.

Comment remplacer le connecteur défectueux ?

À l'aide d'un tournevis, faites sortir le connecteur de l'élément de base. Insérez un nouveau connecteur de même type (VAL-SEC-T2...). Si l'élément de base est endommagé, remplacez l'ensemble.

Quelles sont les précautions de sécurité ?

Avant toute intervention, vérifiez que l'appareil n'est pas endommagé. Risque de choc électrique et d'incendie. Respectez les directives nationales d'installation.

Où trouver des pièces de rechange ?

Les connecteurs de rechange sont disponibles chez Phoenix Contact. Utilisez exclusivement des pièces d'origine de même référence.

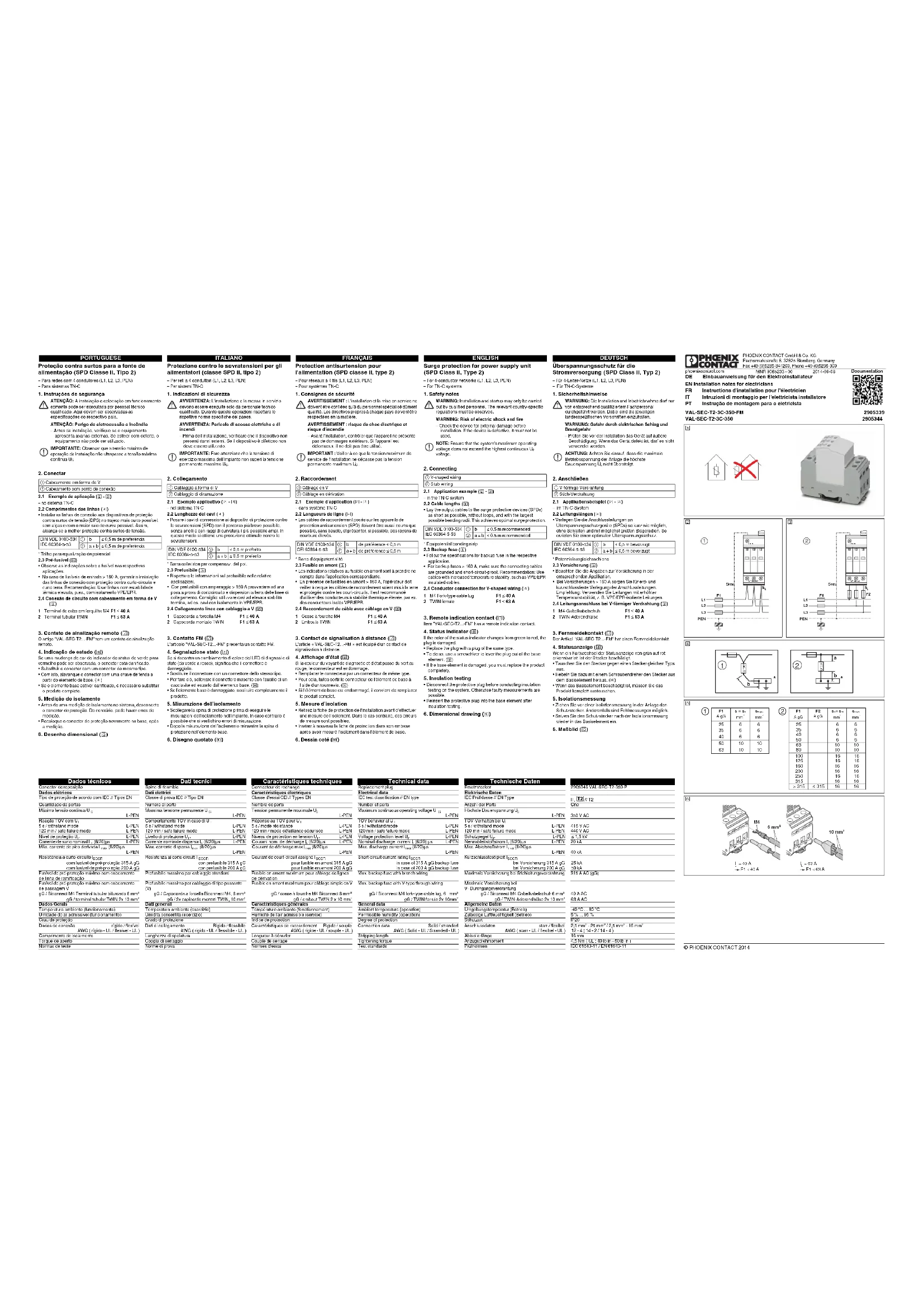

MODE D'EMPLOI VAL-SEC-T2-3C-350-FM Phoenix Contact

Protection antisurtension pour

l'alimentation (SPD classe II, type 2)

- Pour réseau à 4 fils (1 1, 1 2, 1 3, PEN)

- Pour systèmes TN-C

1. Consignes de sécurité

2. Consignes de sécurité AVERTIGEMENT : L'

AVERTISSEMENT : L'installation et la mise en service ne doivent être certifiées qu'à du personnel spécialité dûmont

• doivent être collées qu'à du person fini spectaïse dûment qualifié. Les directives propres à chaque pays doivent être

respectées en la matière

AVERTISSEMENT : risque de choc électrique et

risque d'incendie

- Avant l'installation, contrôler que l'appareil ne présente

pas de dommages extérieurs. Si l'ap

défectueux, il ne doit pas être utilisé.

IMPORTANT : Veiller à ce que la tension maximum de

service de l'installation ne dépasse pas la tension normoponto maximum U-

2. Raccordement

① Câblage en V

② Câblage en dérivation

3.1 Exemple d'application (9) - 91

2.1 Exemple d'appli - dans système TN-C

2.2 Longueurs de li

• Les câbles de raccordement posés sur les appareils de

protection antisurtension (SPD) doivent être aussi courts que

possible, sans boucle, et présenter, si possible, des rayons de

courbure eleves.

DIN VDE 0100-534 Ⓞ b de préférence ≤ 0,5 m

CEI 60364-5-53 ② a + b de préférence ≤ 0,5 m

* Barre d'équipotentialité

2.3 Fusible en amont (5)

- Les indications relatives au fusible en amont sont à prendre ne

compte dans l'application correspondante.

- En présence de fusibles en armont > 160 A, l'opérateur doit villées ou les câbles de recordement présent mis à le terre

velier à ce que les cables de r'accordement soient mis à la terre et protégés contre les court-circuits. Il est recommandé

d'utiliser des conducteurs à stabilité thermique élevée, par ex.

des conducteurs isolés VPR/EPF

2.4 Raccordement du câble avec câblage en V (6)

1 Cosse à fourche M4 F1 ≤ 40 A

1. Contact de signalisation à distance (7)

L'article « VAL-SEC-T2...-FM » est équipé d'un contact de

signalisation à distance.

1. Affichage d'état (8)

Si la couleur du voyant de diagnostic et d'état passe du vert au

rouge, le connecteur est endommagé.

- Remplacer le connecteur par un connecteur de même type.

• Pour cela, faites sortir le connecteur de l'èlement de base à l'airde d'un tournevoie. (20)

• Si l'élément de base est endommagé, il convient de remplacer

Si-Poltonn de base est endommage, Incliviert de remplaiter le produit complet.

1. Mesure d'isola

• Retirez la fiche de protecti

une mesure de l'isolement. Dans le cas contraire, des erreurs

de mesure sont possibles.

- Insérer à nouveau la fiche de protection dans son embas

après avoir mesure risollement dans lelement de base,

1. Dessin coté (10)

ENGLISH

FR Instructions d'installation pour l'électricien
