Type de produit	Adaptateur de protection contre les surtensions
Marque	Phoenix Contact
Modèle	DT-LAN-CAT.6+
Catégorie	Protection de ligne de données
Connecteurs	2x RJ45 femelle (entrée et sortie)
Catégorie réseau	Cat.6+ (jusqu'à 10 Gbit/s)
Dimensions (approx.)	80 x 25 x 25 mm
Poids (approx.)	100 g
Alimentation	Aucune (passif)
Fonction principale	Protection des appareils électroniques contre les surtensions
Installation	Insérer dans la ligne juste avant l'appareil à protéger
Mise à la terre	Via profilé NS 35 ou câble PE sur boîtier mis à la terre
Entretien et nettoyage	Aucun entretien particulier ; nettoyer avec un chiffon sec
Sécurité	Ne pas ouvrir l'appareil (annulation de la garantie)
Pièces détachées et réparabilité	Non réparable ; remplacer l'ensemble en cas de défaut
Informations générales	Associer une protection de l'alimentation et des interfaces MCR pour une protection complète

FOIRE AUX QUESTIONS - DT-LAN-CAT.6+ Phoenix Contact

Comment installer l'adaptateur DT-LAN-CAT.6+ ?

Insérez l'adaptateur dans la ligne de données juste avant l'appareil à protéger. Raccordez le côté entrée (IN) au câble réseau venant du switch et le côté sortie (OUT) à l'appareil terminal via un câble RJ45.

Quel type de protection offre cet adaptateur ?

Il protège contre les surtensions transitoires sur les lignes de données, notamment les décharges électrostatiques et les coups de foudre indirects, jusqu'à la catégorie Cat.6+.

Faut-il mettre à la terre l'adaptateur ?

Oui, pour une protection efficace. La mise à la terre peut se faire directement sur le profilé NS 35 ou à l'aide du câble PE fourni, en le reliant au boîtier mis à la terre de l'appareil protégé.

Puis-je l'utiliser pour des câbles Cat.6 standard ?

Oui, l'adaptateur est compatible avec les câbles Cat.6 et Cat.6+ car il possède des connecteurs RJ45 standards et supporte des fréquences jusqu'à 500 MHz.

Quelle est la différence entre le DT-LAN-CAT.6+ et un commutateur réseau ?

Le DT-LAN-CAT.6+ n'est pas un commutateur, mais un protecteur de surtension. Il ne commute pas les données, il protège les équipements en dérivant les surtensions vers la terre.

Puis-je ouvrir l'adaptateur pour le réparer ?

Non, l'ouverture annule la garantie et toute réclamation auprès du fabricant. En cas de défaut, remplacez l'ensemble.

Combien d'appareils puis-je protéger avec un seul adaptateur ?

Un adaptateur protège un seul appareil terminal. Pour plusieurs appareils, installez un adaptateur par ligne de données.

Comment savoir si l'adaptateur a fonctionné ?

Certains modèles disposent d'un indicateur visuel (LED) de défaut. Pour le DT-LAN-CAT.6+, vérifiez visuellement l'état du boîtier ; en cas de dommage, remplacez-le.

Dois-je protéger aussi l'alimentation électrique ?

Oui, pour une protection complète, il est recommandé de combiner cet adaptateur avec des protecteurs sur l'alimentation basse tension et les interfaces MCR, comme indiqué dans le catalogue TRABTECH.

Où puis-je trouver la notice complète ?

La notice est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez la télécharger ou demander une traduction par email.

MODE D'EMPLOI DT-LAN-CAT.6+ Phoenix Contact

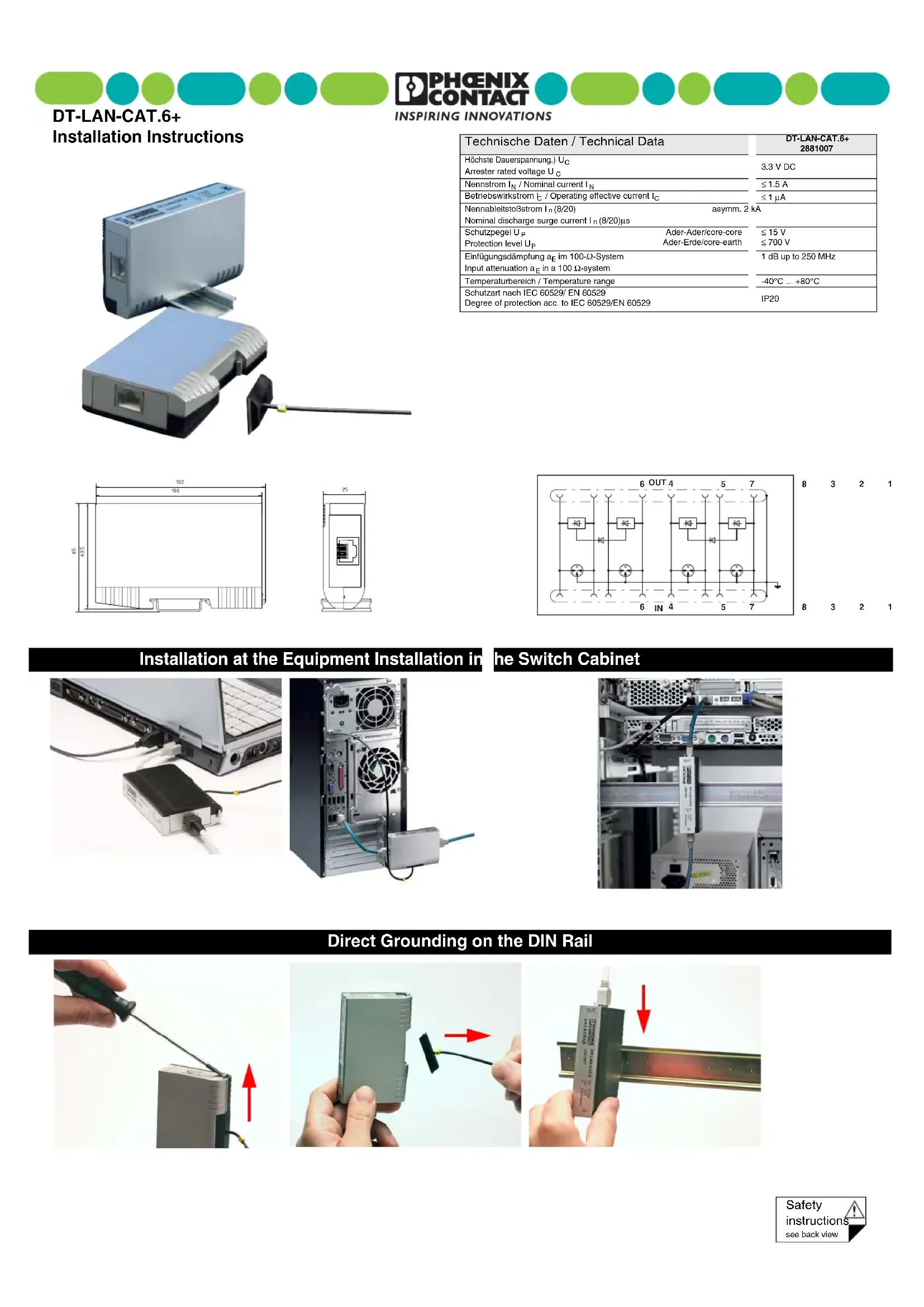

Instructions d'installation

L'adaptateur de protection DT-LAN-CAT.6+ protège les appareils électroniques de la surtension.

Insérez l'adaptateur de protection dans la ligne juste avant l'appareil à protéger L'adaptateur de protection est équipé d'un jack modulaire femelle RJ 45 côtés entrée et sortie pour son raccordement. Un câble disponible sous forme d'accessoire permet d'établir la liaison entre la prise femelle OUT de l'appareil de protection et celle de l'interface de données de l'appareil terminal.

Pose des lignes et equipotentialité

Les lignes protégées et les lignes non protégées, qui incluent aussi les lignes du système d'équipotentialité, ne doivent pas être posées parallèles les unes à côtés des autres.

Il ne faut donc pas poser la ligne de données "protégée", qui relie le module de protection à l'appareil terminal, directement parallèle aux lignes "non protégées" de l'appareil terminal ou à des conducteurs d'équipotentialité raccordés à part. La mise à la terre peut être réalisée directement sur le profilé spécial NS 35 ou à l'aide du câble PE® directement sur le boîtier mis à la terre de l'appareil à protéger.

Généralités

Pour protéger efficacement les appareils menacés par des surtensions, il faut non seulement tenir compte des lignes de données, particulièrement sensibles, mais aussi de l'alimentation basse tension et des interfaces MCR (Mesure-Contrôle-Régulation). Vous trouverez tous les renseignements détaillés à ce sujet dans notre catalogue TRABTECH.

Lors de l'ouverture de l'appareil, plus aucune réclamation n'est possible auprès du fabricant.
