RIF-0-RPT-24DC/21 - Commutateur Phoenix Contact - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module relais enfichable avec embase (commutateur)
Marque	Phoenix Contact
Modèle	RIF-0-RPT-24DC/21
Alimentation	Tension nominale d'entrée 24 V DC
Type de contact	1 contact inverseur (inverseur)
Matériau des contacts	Plaqué or
Raccordement	Push-In (conducteurs flexibles avec embouts ou rigides ≥0,34 mm² enfichables directement)
Fixation	Sur profilé (profilé tous les 10 cm en cas de vibrations; crampon terminal requis)
Pontage	Possible jusqu'à 50 modules avec ponts enfichables FBD...-6 (A2 et 11)
Fonctions principales	Commutation de signaux, diagnostic par voyant LED, pontage de potentiels, fixation sur profilé
Voyant LED	Voyant LED de diagnostic et d'état
Accessoires	Ponts enfichables FBD, crampons terminaux, plaque de repérage, etc. (voir notice)
Pièces détachées / réparabilité	Relais enfichable remplaçable; embase de relais RIF-0-B... ; accessoires interchangeables
Sécurité	Installation par personnel qualifié; protection contre décharges électrostatiques; circuit de protection des contacts pour charges inductives; ne jamais travailler sous tension
Normes	Isolation sécurisée selon EN 50178 (VDE 0160)
Conditions ambiantes	Plage de température ambiante : estimation -40 à 70°C (non spécifié dans l'extrait)

FOIRE AUX QUESTIONS - RIF-0-RPT-24DC/21 Phoenix Contact

Comment installer le module RIF-0-RPT-24DC/21 ?

L'installation doit être réalisée par un personnel spécialisé qualifié en électrotechnique. Le module se fixe sur un profilé. Respecter les consignes de sécurité et les normes en vigueur.

Quel type de raccordement utilise ce module ?

Il utilise un raccordement Push-In : les conducteurs flexibles avec embouts ou les conducteurs rigides de section ≥0,34 mm² peuvent être enfichés directement. Pour les conducteurs flexibles sans embouts, ouvrir le ressort avec le bouton Push.

Comment ponter plusieurs modules RIF-0 ?

Il est possible de ponter jusqu'à 50 modules à l'aide de ponts enfichables FBD...-6 (A2 et 11). Enficher les ponts entièrement pour assurer le contact.

Quelle est la tension d'alimentation du module ?

La tension nominale d'entrée est de 24 V DC, comme indiqué dans la référence du modèle RIF-0-RPT-24DC/21.

Que faire en cas de charges inductives (bobines, moteurs) ?

Prévoir un circuit de protection des contacts (diode de roue libre, varistance, circuit RC) sur la charge pour éviter les tensions perturbatrices et augmenter la longévité des relais.

Comment fixer le module sur le profilé ?

Poser un crampon terminal au début et en fin de chaque module. Si le profilé est soumis à des vibrations, le fixer tous les 10 cm. Le crampon peut aussi servir à l'isolement sécurisé entre modules.

Quels accessoires sont disponibles pour ce module ?

Accessoires listés : ponts enfichables FBD, crampons terminaux (CLIPFIX 35), plaques de repérage (ZB 6, ZD 0), etc. Voir la notice complète pour les références.

Comment remplacer le relais ?

Le module RIF-0-RPT est composé d'une embase de relais RIF-0-B... et d'un relais enfichable. On peut remplacer le relais en le débranchant directement de l'embase.

Quelle est la fonction du voyant LED ?

Le voyant LED sert au diagnostic et à l'état du relais. Il indique si le relais est alimenté et/ou activé.

Quelles sont les consignes de sécurité essentielles ?

Ne jamais travailler sous tension. Utiliser un personnel qualifié. Protéger contre les décharges électrostatiques. Pour les charges inductives, ajouter un circuit de protection. Respecter les normes locales.

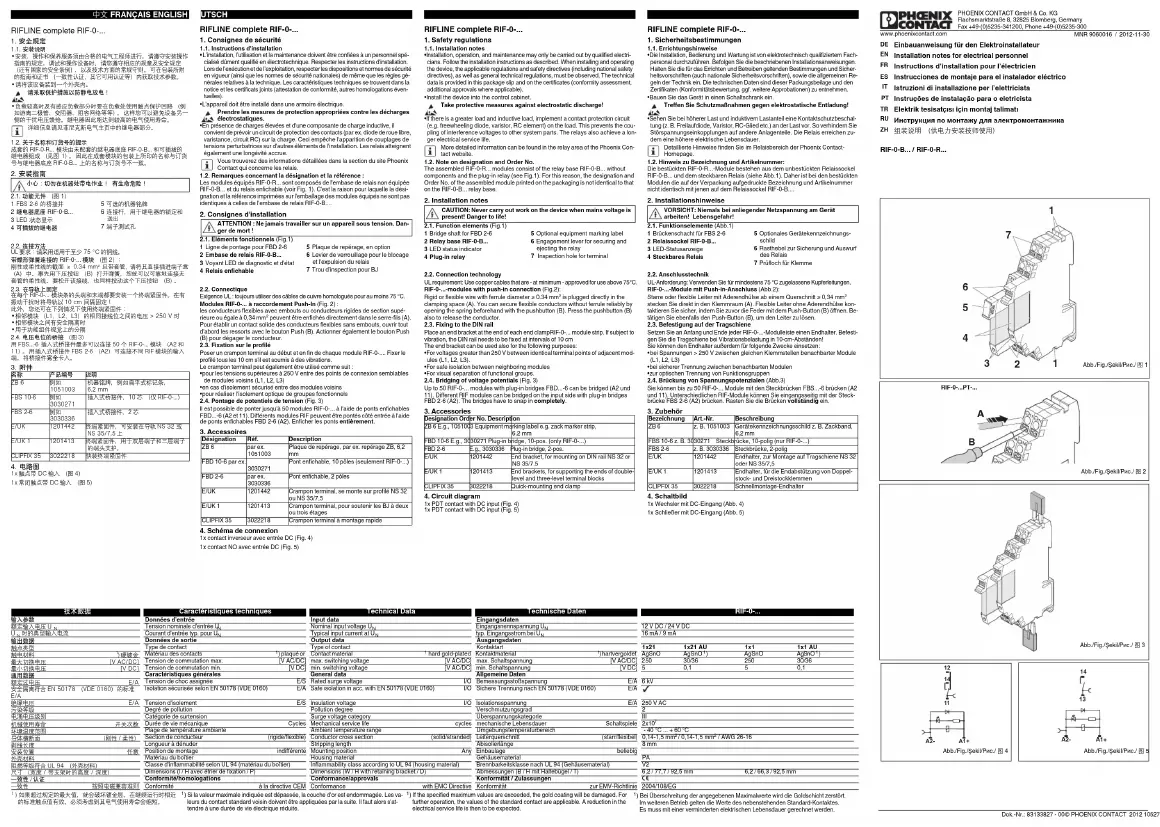

MODE D'EMPLOI RIF-0-RPT-24DC/21 Phoenix Contact

1. Consignes de sécurité

1.1 Instructions d'installation

L'installation, l'utilisation et la maintenance doivent être confiées à un personnel spécialisé durment qualifié en électrotechnique. Respecter les instructions d'installation. Lors de l'exécution et de l'exploitation, respecter les dispositions et normes de sécurité en vigueur (ainsi que les normes de sécurité nationales) de même que les règles générales relatives à la technique. Les caractéristiques techniques se trouvent dans la notice et les certificats joints (attestation de conformité, autres homologations éventuelles).

•L'appareil doit être installé dans une armoire électrique.

Prendre les mesures de protection appropriées contre les décharges électrostatiques

En présence de charges élevées et

En preservie de charges affectés et d'une composative de charge inductive, il convient de prévoir un circuit de protection des contacts (par ex. diode de roue libre, varistance, circuit RC) sur la charge. Ceci empêche l'apparition de couplages de tensions perturbatrices sur d'autres éléments de l'installation. Les relais atteignent également une longévité accrue.

Vous trouverez des informations détaillées dans la section du site Phoenix

Contact qui concerne les rela

1.2. Remarques concernant la désignation et la référence :

Les modules équipés RIF-0-R... sont composés de l'embase de relais non équipée

RIF-0-B... et du relais enfichable (voir Fig. 1). C'est la raison pour laquelle la dési-

gnation et la référence imprimées sur l'emballage de

identiques à celles de rembase de re

2. Consignes d'installation

△ ATTENTION : Ne jamais travailler sur un appareil sous tension. Dan-

/4 ger de mort

2.4. Éléments fonctionnels (Fig. 4)

2.1. Elements fonctionnels (Fig. 1)

1 Ligne de pontage pour FBD 2

2 Embase de relais RIF-0-B...

3 Voyant LED de diagnostic et d'état

4 Relais enfichable 7 Trou d'inspection pour BJ

2.2. Connectique

Exigence UL : toujours utiliser des câbles de cuivre homologués pour au moins 75 °C.

Modules RIF-0-... à raccordement Push-In (Fig. 2) :

les conducteurs flexibles avec embouts ou conducteurs rigides de section supé-

rieure ou égale à 0,34 mm² peuvent être enfichés directement dans le serre-fils (A

Pour établir un contact solide des conducteurs flexibles sans embouts, ouvrir tout

d'abord les ressorts avec le bouton Push (B). Actionner également le bouton Push

(B) pour dégager le conducteur.

2.3. Fixation sur le profilé

Poser un crampon terminal au début et en fin de chaque module RIF-0-.... Fixer le

profilé tous les 10 cm s'il est soumis à des vibrations

Le crampon terminal peut également être utilisé comme suit

•pour les tensions supérieures à 250 V entre des points de connexion semblables

de modules voisins (L1, L2, L3)

•en cas d'isolement sécurisé entre des modules voisins

•pour réaliser l'isolement optique de groupes fonctionnel

2.4. Pontage de potentiels de tension (Fig. 3)

■ est possible de ponter jusqu'à 50 modules RIF-0-... à l'aide de ponts enfichables

FBD...-6 (A2 et 11). Différents modules RIF peuvent être pontés côté entrée à l'aide

de ponts enfichables FBD 2-6 (A2). Enficher les ponts entièrement

3. Accessoires

Désignation

Bét

Description

Designation	Item	Description
7B.6	por. ox	Plaque do rendrango, por. ox, rendrango 7B. 6.2

ZD 0

par ex.1051003

Plaque de répérage, par ex. répérage ZD, 0,2mm

	1051635	mm
FRD 10 € per av		Dent enlischie, 10 miles (enlament DIF 0...)

FBD 10-6 par ex.

2022074

Point enrichable, 10 poles (sètlement RIF-0°...)

FBD 2-6

par ex.

Pont enrichable, 2 poles

30/30/36

E/UK 1201442

|E/UK 1 |1201413 |Crampon terminal, pour soutenir les BJ à deux

ou trois étages

CLIPFIX 35 3022218 Crampon terminal à montage rapide

4. Schéma de connexion

1x contact inverseur avec entrée DC (Fig. 4)

1x contact inverse source charge DO (Fig. 4)

1x contact NO avec entree DC (Fig. 5)

BIFLINE complete BIF-0-...

FR Instructions d'installation pour l'électricien

Caractéristiques techniques

Données d'entrée
Tension nominale d'entrée U_N Courant d'entrée typ. pour U_N
Données de sortie
Type de contact
Matériau des contacts	1) plaqué or
Tension de commutation max.	[V AC/DC]
Tension de commutation min.	[V DC]
Caractéristiques générales
Tension de choc assignée	E/S

Isolation sécurisée selon EN 50178 (VDE 0160) E/A

Tension d'isolement E/S

Degré de pollution

Catégorie de surtension

Durée de vie mécanique

Cycles

Plage de température ambiante
