MODE D'EMPLOI LOG40 31.1065.02 TFA

PDF-Datenlogger mit Display für Temperatur und externen Sensoren PDF data logger with display for temperature and external sensors Enregistreur de données PDF avec affichage pour la température et capteurs externes

5005-0042

LOG40

1. Introduction 26
2. Contenu 26
3. Conseils / Consignes de sécurité 26

4. Distribution et utilisation 27

5. Manipulation de l'appareil 27

5.1 Description de l'appareil 27
5.2 Fonctionnement de l'appareil 28
5.2.1 Installation standard à la livraison 28
5.2.1.1 Mode d'affichage Power-Save 28
5.2.2 Logiciel Windows pour LOG40 28
5.2.2.1 Logiciel de configuration Log Connect 29

5.3 Premier démarrage & début d'enregistrement 29 5.3.1 Reprise l'enregistrement 30

5.3.2 Affichage du lecteur de sauvegarde (en pour cent) 30

5.4 Arrêt d'enregistrement / génération du PDF 30

5.4.1 Arrêt d'enregistrement via le bouton ou la programmation31

5.5 Interprétation du PDF (Fig. C) 31

5.6 Connexion USB 31

5.7 Modes d'affichage et touche de mode: EXT, AVG, MIN, MAX 31

5.7.1 Fonctions spéciales du bouton Mode 32

5.7.1.1 Réglage du marqueur 32
5.7.1.2 MAX-MIN-supprimer l'enregistrement 32

5.8 Changement de la batterie / affichage du niveau de la batterie 33 5.8.1 Réglage de la date/heure après le changement de la pile 33

5.9 Signal d'alarme 34

1. Dispositions générales / Légende 34

2. Entretien 34

3. Caractéristiques 35

4. Conservation & nettoyage 35

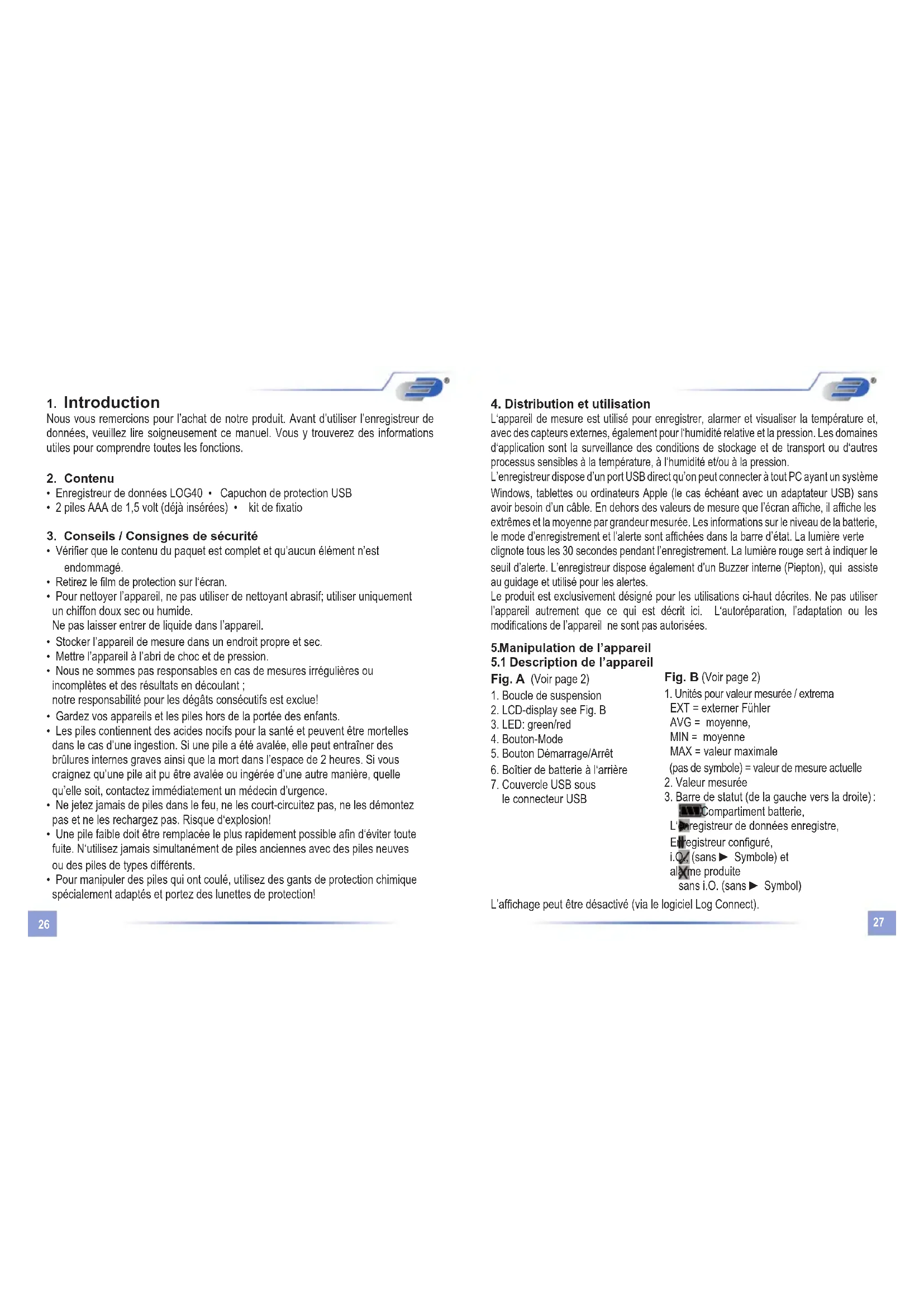

1. Introduction

Nous vous remercions pour l'achat de notre produit. Avant d'utiliser l'enregistreur de données, veuillez lire soigneusement ce manuel. Vous y trouverez des informations utiles pour comprendre toutes les fonctions.

2. Contenu

• Enregistreur de données LOG40 • Capuchon de protection USB
• 2 piles AAA de 1,5 volt (déjà insérées) • kit de fixatio

3. Conseils / Consignes de sécurité

• Vérifier que le contenu du paquet est complet et qu'aucun élément n'est endommagé.
• Retirez le film de protection sur l'écran.
• Pour nettoyer l'appareil, ne pas utiliser de nettoyant abrasif; utiliser uniquement un chiffon doux sec ou humide. Ne pas laisser entrer de liquide dans l'appareil.

- Stocker l'appareil de mesure dans un endroit propre et sec.

- Mettre l'appareil à l'abri de choc et de pression.

- Nous ne sommes pas responsables en cas de mesures irrégulières ou incomplètes et des résultats en découlant ; notre responsabilité pour les dégâts consécutifs est exclue!

- Gardez vos appareils et les piles hors de la portée des enfants.

- Les piles contiennent des acides nocifs pour la santé et peuvent être mortelles dans le cas d'une ingestion. Si une pile a été avalée, elle peut entraîner des brûlures internes graves ainsi que la mort dans l'espace de 2 heures. Si vous craignez qu'une pile ait pu être avalée ou ingérée d'une autre manière, quelle qu'elle soit, contactez immédiatement un médecin d'urgence.

- Ne jetez jamais de piles dans le feu, ne les court-circuitez pas, ne les démontez pas et ne les rechargez pas. Risque d'explosion!

- Une pile faible doit être remplacée le plus rapidement possible afin d'éviter toute fuite. N'utilisez jamais simultanément de piles anciennes avec des piles neuves ou des piles de types différents.

- Pour manipuler des piles qui ont coulé, utilisez des gants de protection chimique spécialement adaptés et portez des lunettes de protection!

4. Distribution et utilisation

L'appareil de mesure est utilisé pour enregistrer, alarmer et visualiser la température et, avec des capteurs externes, également pour l'humidité relative et la pression. Les domaines d'application sont la surveillance des conditions de stockage et de transport ou d'autres processus sensibles à la température, à l'humidité et/ou à la pression.

L'enregistreur dispose d'un port USB direct qu'on peut connecter à tout PC ayant un système Windows, tablettes ou ordinateurs Apple (le cas échéant avec un adaptateur USB) sans avoir besoin d'un câble. En dehors des valeurs de mesure que l'écran affiche, il affiche les extrêmes et la moyenne par grandeur mesurée. Les informations sur le niveau de la batterie, le mode d'enregistrement et l'alerte sont affichées dans la barre d'état. La lumière verte clignote tous les 30 secondes pendant l'enregistrement. La lumière rouge sert à indiquer le seuil d'alerte. L'enregistreur dispose également d'un Buzzer interne (Piepton), qui assiste au guidage et utilisé pour les alertes.

Le produit est exclusivement désigné pour les utilisations ci-haut décrites. Ne pas utiliser l'appareil autrement que ce qui est décrit ici. L'autoréparation, l'adaptation ou les modifications de l'appareil ne sont pas autorisées.

5.Manipulation de l'appareil

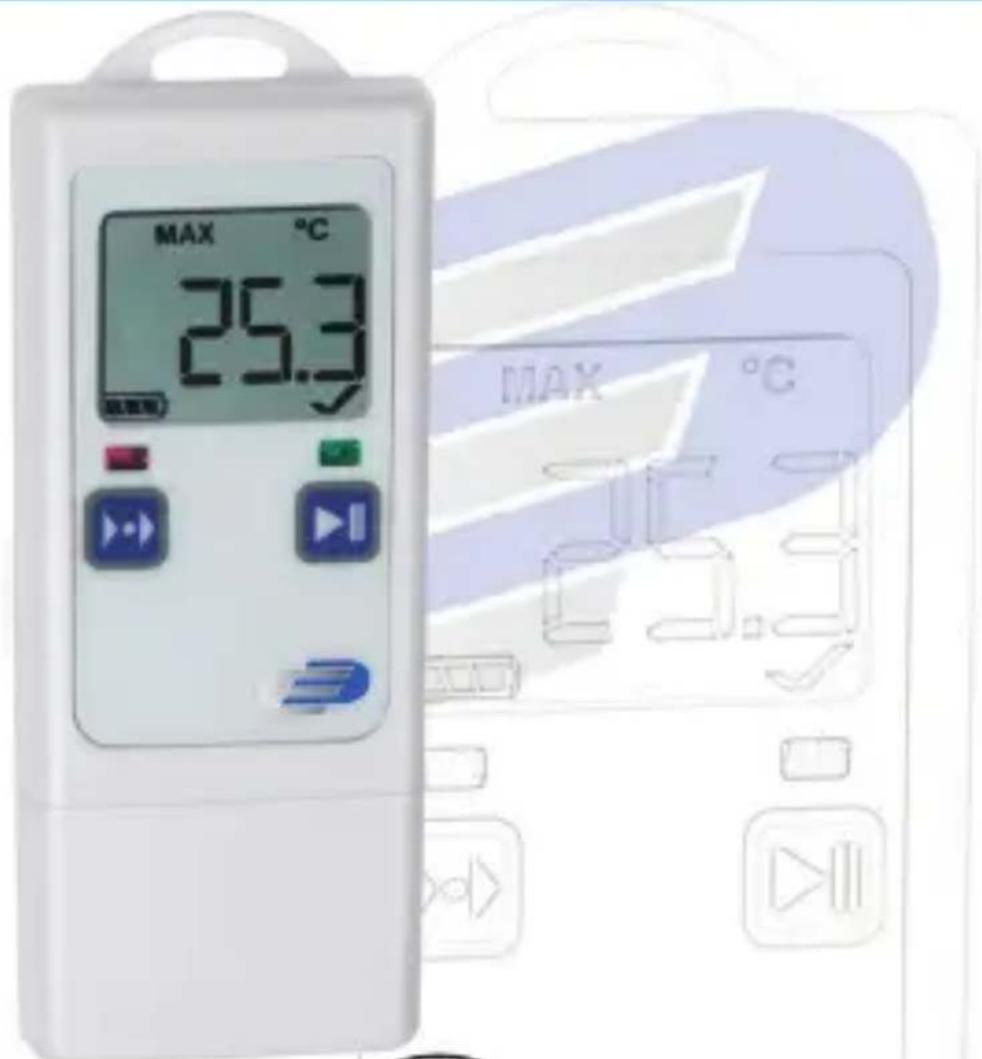

5.1 Description de l'appareil

Fig. A (Voir page 2)

1. Boucle de suspension
2. LCD-display see Fig. B
3. LED: green/red
4. Bouton-Mode
5. Bouton Démarrage/Arrêt
6. Boîtier de batterie à l'arrière
7. Couvercle USB sous le connecteur USB

Fig. B (Voir page 2)

1. Unités pour valeur mesurée / extrema EXT = externer Fühler

AVG = moyenne,

MIN = moyenne

MAX = valeur maximale

(pas de symbole) = valeur de mesure actuelle

1. Valeur mesurée

2. Barre de statut (de la gauche vers la droite) :

Compartiment batterie,

L'enregistreur de données enregistre,

Eregistreur configuré,

i.Q. (sans ▶ Symbole) et

alarme produite

sans i.O. (sans ▶ Symbol)

L'affichage peut être désactivé (via le logiciel Log Connect).

5.2 Mise en service de l'appareil

Avant l'utilisation de l'enregistreur, veuillez le retirer de son emballage, et retirer le film de protection de l'afficheur. L'enregistreur est déjà programmé à la sortie de l'usine et prêt à l'utilisation. Il peut être immédiatement utilisé sans logiciel! Avant la mise en service initiale, l'appareil affiche,

après l'avoir secoué ou appuyé sur les boutons pendant 2 secondes, FS (Factory setting), ensuite s'affiche les valeurs de mesure, enfin il s'éteint. L'appareil de mesure revient à la configuration que nous venons de décrire en le secouant ou en appuyant les boutons pendant 2 minutes

5.2.1 Configuration par défaut à la livraison

Le paramètre par défaut (standard) se présente comme suit: Vous pouvez changer les paramètres à votre guise à l'aide du logiciel LogConnect (Voir 5.2.2.1 Logiciel de configuration LogConnect). Intervalle de sauvegarde:15 minutes

Plage de mesure: Lors de l'enregistrement des données, la plage de mesures correspond à l'intervalle entre deux sauvegardes (lorsque l'enregistreur n'est pas démarré, il prend des mesures toutes les 6 sec. pendant 15 minutes, puis toutes les 15 minutes pendant 24 heures, enfin après chaque une heure. En appuyant sur n'importe quel bouton ou en secouant l'enregistreur, les mesures sont reprises toutes les 6 secondes

Démarrage possible par: Bouton

Arrêt possible par: Connexion USB

Alarme: arrêtée

Retardateur d'alarme: 0 s

Affichage des Valeurs de mesure: en marche

Mode d'affichage Power-Save: en marche

5.2.1.1 Mode d'affichage Power-Save

à la livraison, c'est le mode Power-Save qui est activé. L'affichage va automatiquement en veille après 2 minutes. Cependant, l'enregistreur de données reste actif en arrière-plan, i.e., les mesures doivent être prises selon le cas et/ou sauvegardées. L'horloge interne continue de fonctionner. Un mouvement de l'enregistreur permet de réactiver l'affichage.

5.2.2 Logiciels Windows pour la LOG40

L'enregistreur de données est préprogrammé et peut être utilisé sans logiciel! Cependant, il y a deux produits logiciels gratuits qu'on peut directement télécharger à partir de ce site: Voir ci-dessous 5.2.2.1 LOGICIEL DE CONFIGURATION LogConnect

5.2.2.1 LOGICIEL DE CONFIGURATION LogConnect

Les paramètres de configuration peuvent être modifiés ou créés avec ce logiciel. Ex.: intervalle de mesure, seuils d'alarme, paramètres de démarrage (ex. à heure fixe, heure régler/corriger, désactiver l'affichage...etc.) Une aide directe en ligne Service!

Téléchargez le logiciel gratuit LogConnect :

www.dostmann-electronic.de -> Downloads -> Software//Software/

LogConnect_XXX.zip (choisissez XXX dernière version)

5.3 Premier allumage & début d'enregistrement

Maintenir le bouton appuyé pendant 2 secondes, la date et l'heure actuelle de l'enregistreur change; le bip sonore se fait également entendre pendant environ 2 secondes.

La lumière verte clignote pendant environ 2 secondes, l'enregistreur est en marche.

La lumière LED clignote tous les 30 secondes.

Présentation de l'affichage en Mode-Auto

(l'affichage va automatiquement en Mode-Auto, Valeur Max/Min

Dans le cas d'enregistreurs avec entrées externes, seuls les capteurs déjà branchés au démarrage sont enregistrés.

Le logiciel LogConnect est nécessaire pour modifier la configuration. Voir 5.2.2.1 Logiciel de configuration LogConnect

5.3.1 Reprendre l'enregistrement

Cf. 5.3 Premier allumage & début d'enregistrement. L'enregistreur peut être mis en marche en appuyant sur le bouton de démarrage ou d'arrêt lorsqu'il est en configuration standard 8.) et arrêter via le port USB. Les données de mesure seront automatiquement représentées en graphique

INDICATION: Lorsque vous reprenez l'enregistrement, les données PDF existantes seront écrasées.

Important: Sécuriser toujours les données PDF générées sur votre PC. Si le logiciel LogConnect est ouvert lors de la connexion de l'enregistreur à l'ordinateur personnel et que la fonction AutoSave y est activée (par défaut), une sauvegarde automatique des données de mesure sera effectuée.

5.3.2 Affichage de l'utilisation de la mémoire en (%), de la date, de l'heure

En appuyant brièvement sur le bouton de démarrage (après le démarrage de l'enregistreur), MEM, mémoire occupée en pourcentage, MEM, jour/mois, Année et heure chacune pendant 2 secondes affiché.

5.4 Arrêt d'enregistrement / génération du PDF (configuration standard)

Connector l'enregistreur à l'interface USB. Le bip sonore est émis pendant 2 secondes environ. Une lumière verte clignote jusqu'à la génération du PDF (ça peut prendre jusqu'à 40 sec.). Le symbole ne sera plus affiché dans la barre d'état. L'enregistreur s'est arrêté!

Le bip sonore se fait entendre et la lumière LED est verte. L'enregistreur se présente comme un support amovible LOG40

ouvrir et sécuriser un PDF Le PDF est renvoyé au prochain démarrage

Attention! Au démarrage, les extrêmes (les valeurs maximales et minimales) ainsi que la moyenne sont réinitialisées!

5.4.1 Arrêt d'enregistrement via le bouton ou la programmation

L'arrêt d'enregistrement via le bouton ou la programmation est réglé à partir du logiciel LogConnect.

En fonction du type d'enregistrement, le bouton de démarrage est aussi celui d'arrêt.

5.5 Interprétation-PDF (Fig. C)

Nom des données : Par exemple LOG40_16000001_2023-02-09T110442.PDF

A LOG40: Apparel

16000001: N° de série

2023-02-09: Début d'enregistrement (date)

B Description: Ne peut être décrit qu'avec le logiciel LogConnect.

C Configuration: Paramètre prédéfini

D Récapitulation: Aperçu sur les résultats

E Graphique: Représentation graphique des données mesurées

F MOV: Montre quand et/ou si l'enregistreur est en mouvement

G Signature: En cas de besoin d'authentification du PDF.

H √ : Relevé OK : Relevé noordonné

5.6 Connexion USB

Lors de la configuration ou de l'utilisation de l'enregistreur des données, le port USB de l'enregistreur des données doit être connecté à son PC. Lors de la configuration veuillez lire la section correspondante dans le manuel ou le texte d'aide du logiciel LogConnect.

5.7 Modes d'affichage et touche de mode : EXT, AVG, MIN, MAX

1. Mode AUTO: L'affichage s'affiche alternativement toutes les 3 secondes: Minimum (MIN) / Maximum (MAX) / Moyenne (AVG) / température actuelle.

Vous pouvez reconnaître la valeur affichée par l'unité physique au-dessus

de la valeur mesurée (°C/°F = température, Td + °C/°F = point de rosée, %rH = humidité, hPa = pression) ainsi que les symboles supplémentaires = valeur mesurée actuelle, MIN = minimum, MAX = maximum, AVG = moyenne, EXT = canal externe.

Le mode AUTO vous donne un aperçu des valeurs mesurées de tous les canaux en peu de temps. Appuyez sur le bouton MODE (bouton gauche) pour passer du mode AUTO au mode manuel :

2. MANUELLER Mode

Le bouton MODE fait défiler tous les canaux de mesure disponibles dans le Ordre de mesure du courant (pas de symbole), minimum (MIN), maximum (MAX), moyenne (AVG) et voiture (mode AUTO). EXT désigne un sonde externe. Le mode manuel permet l'affichage de n'importe quel canal de mesure.

5.7.1 Fonctions particulières de la bouton-Mode

5.7.1.1 Régler le marqueur

Pour retenir des événements particuliers pendant l'enregistrement, vous pouvez régler des marqueurs. Pour placer le marqueur dans la graphique du PDF, il faut maintenir le bouton Mode appuyée pendant 2.5 (voir le marqueur sur la figure C de l'illustration PDF). Le marquage réussi est confirmé par un bip sonore. Le marquage sera ensuite sauvegardé au prochain enregistrement (tenir compte de l'intervalle de sauvegarde).

5.7.1.2 Effacer la mémoire d'affichage MAX, MIN

L'enregistreur dispose d'une fonction MIN/MAX permettant de conserver les valeurs extrêmes sur une période quelconque. Appuyez sur la touche MODE pendant 5 secondes jusqu'à ce qu'une mélodie retentisse. La période de mesure sera alors réinitialisée. Vous pouvez ainsi saisir, par exemple, les températures diumes les plus élevées/les plus basses. La fonction MIN/MAX fonctionne indépendamment de la fonction d'enregistrement.

Remarque:

• La mémoire MIN/MAX est réinitialisée au début de l'enregistrement afin d'afficher les valeurs minimales, maximales et moyennes de manière adaptée pour l'enregistrement.
• Pendant l'enregistrement, un marqueur est nécessairement placé lors de la réinitialisation des valeurs minimales, maximales et moyennes.

• L'icône de la batterie vide apparaît, signifiant qu'il faut aussitôt la remplacer. Cela fait, vous pouvez encore effectuer environ 10 heures d'enregistrement.
  • L'icône de la batterie affiche selon le cas jusqu'à trois segments.
• Lorsque l'icône de la batterie à l'écran clignote, ça veut dire que la charge de la batterie ne suffit pas pour prendre des mesures.
• Ouvrez le compartiment à piles en fixant un Ouvrez le tournevis cruciforme. Retirez les deux piles et insérez le nouvelles batteries. Notez la polarité. Si le changement de batterie est OK, allumez-le pour environ 1 seconde, les deux voyants s'allument et un bip retentit.
  • Fermez à nouveau le compartiment à piles.

Attention! Après avoir changé la batterie, veuillez vérifier l'heure (horloge interne) et le cas échéant, la modifier. Cf. 5.2.2.1 Logiciel de configuration Log Connect ou 5.8.1 Régler Date/Heure à l'aide du clavier après le changement de la batterie régler Date/Heure à l'aide du clavier.

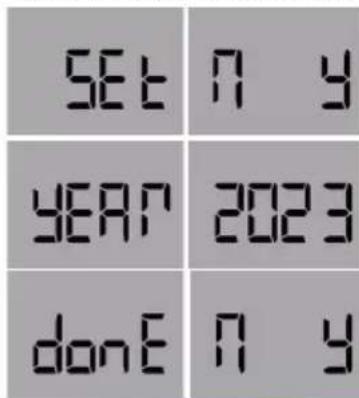

5.8.1 Régler Date/Heure à l'aide du clavier après le changement de la batterie régler Date/Heure à l'aide du clavier

Après un changement de la batterie ou une rupture en alimentation, l'appareil va automatiquement en une Mode spéciale pour régler la date et l'heure.

SET N y YEAR 2023 donE N y

Voulez-vous régler la date?

N = Non en appuyant le bouton-Mode, l'enregistreur revient au mode normale ou Y = Oui en appuyant sur le bouton de démarrage, la séquence suivant commence

Le bouton-Mode augmente la valeur actuelle, le bouton de démarrage confirme et passe à la valeur suivante.

Après l'interrogation de la date et de l'heure il est possible de changer l'intervalle de mémoire.

N = Non.

annule le réglage

Y = Oui, le

nouveau réglage sera enregistré

5.9 Alerte des dépassements des seuils lorsque l'enregistreur est en cours d'enregistrement

Le bip sonore est émis toutes les 30 sec. et la lumière LED rouge clignote (3 secondes). Les seuils doivent être fixés par le logiciel LogConnect *.

Lorsque qu'un seuil est dépassé, un X apparaît à l'angle droit de l'écran. Sur la page PDF imprimée, l'alarme y est visiblement

inscrite tout de même. C'est seulement au redémarrage de l'enregistreur que le X va disparaître. L'enregistreur n'est pas en mode d'enregistrement

Une lumière rouge clignote tous les 4 secondes. Remplacer la batterie.

La lumière LED rouge clignote par intermittence pour signaler l'erreur du matériel.

6. Légende

Ce signe certifie que le produit est en conformité avec la directive EEC et qu'il a été testé selon les méthodes spécifiées.

7. Traitement des déchets

Ce produit et son emballage ont été fabriqués avec des matériaux de haute qualité qui peuvent être recyclés et réutilisés. Cela permet de réduire les déchets et de protéger l'environnement.

Éliminez les emballages de manière respectueuse de l'environnement par le biais des systèmes de collecte établis.

Mise au rebut de l'appareil électrique

Retirez de l'appareil les piles et les batteries rechargeables qui ne sont pas installées de façon permanente et jetez-les séparément.

Cet appareil est conforme aux normes de l'UE relatives au traitement des déchets électriques et électroniques (WEEE).

L'appareil usagé ne doit pas être jeté dans les ordures ménagères. L'utilisateur s'engage, pour le respect de l'environnement, à déposer l'appareil usagé dans un centre de traitement agréé pour les déchets électriques et électroniques. La collecte est gratuite. Respectez les réglementations en vigueur!

Élimination des piles

Les piles et les batteries rechargeables ne doivent pas être jetées dans les détritus ménagers. Elles contiennent des polluants tels que les métaux lourds, qui peuvent nuire à l'environnement et à la santé s'ils ne sont pas

éliminés correctement, et des matières premières précieuses telles que le fer, le zinc, le manganèse ou le nickel, qui peuvent être récupérées.

En tant qu'utilisateur, vous avez l'obligation légale de rapporter les piles et les batteries rechargeables usagées à votre revendeur ou de les déposer dans une déchetterie proche de votre domicile conformément à la réglementation nationale et locale. La collecte est gratuite.

Vous pouvez obtenir les adresses des points de collecte appropriés auprès de votre municipalité ou de votre administration locale.

Les métaux lourds sont désignés comme suit : Cd=cadmium, Hg=mercury, Pb=plomb. Réduisez la production de déchets de piles en utilisant des piles à plus longue durée de vie ou des piles rechargeables appropriées. Ne jetez pas de déchets dans l'environnement et ne laissez pas traîner des piles ou des appareils électriques ou électroniques contenant des piles. La collecte et le recyclage des piles et des piles rechargeables contribuent de manière importante à la protection de l'environnement et à la prévention des risques pour la santé.

ATTENTION DANGER ! Une élimination incorrecte des piles cause des dommages pour l'environnement et la santé !

8. Caractéristique exclusif

Signes CE-, EN 12830, EN 13485, Capacité de stockage(S) et de Transport (T) Des vivres et distributions(C), classe de précision 1 (-30..+70°C) Conformément à L'En 13486, nous préconisons un recalibrage annuel

9. Conservation & nettoyage

Conserver l'appareil à une température ambiante (10 à 40°C). S'il vous plaît, utiliser exclusivement un tissu blanc en coton, l'imbiber dans l'eau ou l'alcool pour nettoyer l'appareil. Ne pas plonger l'appareil dans un liquide.

DOSTMANN electronic GmbH

Tous droits réservés • Toute reproduction est interdite

Stand02 2303CHB • © DOSTMANN electronic GmbH
