Caractéristiques techniques	Compatible avec les vélos à axe de 12 mm, 15 mm et 20 mm
Utilisation	Facile à installer sur le porte-vélo THULE, permet de transporter des vélos en toute sécurité
Maintenance et réparation	Vérifier régulièrement le serrage des fixations et l'état des pièces
Sécurité	Assurez-vous que le système de verrouillage est en place avant de prendre la route
Informations générales	Poids léger, conçu pour une utilisation durable et résistante aux intempéries

FOIRE AUX QUESTIONS - Axle Mount ezHitch THULE

Comment installer le THULE Axle Mount ezHitch sur mon vélo ?

Pour installer le THULE Axle Mount ezHitch, commencez par retirer l'axe de votre roue arrière. Ensuite, insérez l'ezHitch dans le logement de l'axe et assurez-vous qu'il est bien fixé. Remettez l'axe en place et serrez-le correctement.

Est-ce que le THULE Axle Mount ezHitch est compatible avec tous les types de vélos ?

Le THULE Axle Mount ezHitch est conçu pour être compatible avec la plupart des vélos équipés d'axes de roue de type standard. Vérifiez les dimensions de votre axe avant l'achat pour garantir la compatibilité.

Que faire si l'ezHitch ne s'adapte pas correctement à mon vélo ?

Si l'ezHitch ne s'adapte pas correctement, vérifiez que vous avez le bon modèle pour votre type d'axe. Assurez-vous également que toutes les pièces sont correctement installées et que l'axe est bien serré.

Comment entretenir le THULE Axle Mount ezHitch ?

Pour entretenir le THULE Axle Mount ezHitch, nettoyez-le régulièrement avec un chiffon sec et vérifiez l'absence de rouille ou d'usure. Lubrifiez les parties mobiles avec un lubrifiant adapté si nécessaire.

Puis-je transporter plusieurs vélos avec le THULE Axle Mount ezHitch ?

Le THULE Axle Mount ezHitch est conçu pour transporter un seul vélo à la fois. Pour transporter plusieurs vélos, envisagez d'utiliser un porte-vélo différent qui supporte plusieurs charges.

Quel poids maximum peut supporter le THULE Axle Mount ezHitch ?

Le THULE Axle Mount ezHitch peut supporter un poids maximum de 20 kg. Assurez-vous de ne pas dépasser cette limite pour garantir la sécurité de votre vélo.

Que faire si je perds une pièce du THULE Axle Mount ezHitch ?

Si vous perdez une pièce, contactez le service client THULE ou visitez leur site web pour commander des pièces de rechange.

Est-ce que le THULE Axle Mount ezHitch nécessite un outil spécial pour l'installation ?

Non, l'installation du THULE Axle Mount ezHitch ne nécessite pas d'outils spéciaux. Un simple outil pour serrer l'axe de votre roue est suffisant.

Le THULE Axle Mount ezHitch est-il garanti ?

Oui, le THULE Axle Mount ezHitch est généralement couvert par une garantie limitée. Vérifiez les conditions de garantie dans le manuel d'utilisation ou sur le site web de THULE.

MODE D'EMPLOI Axle Mount ezHitch THULE

> Guide d'adapteurs Thule

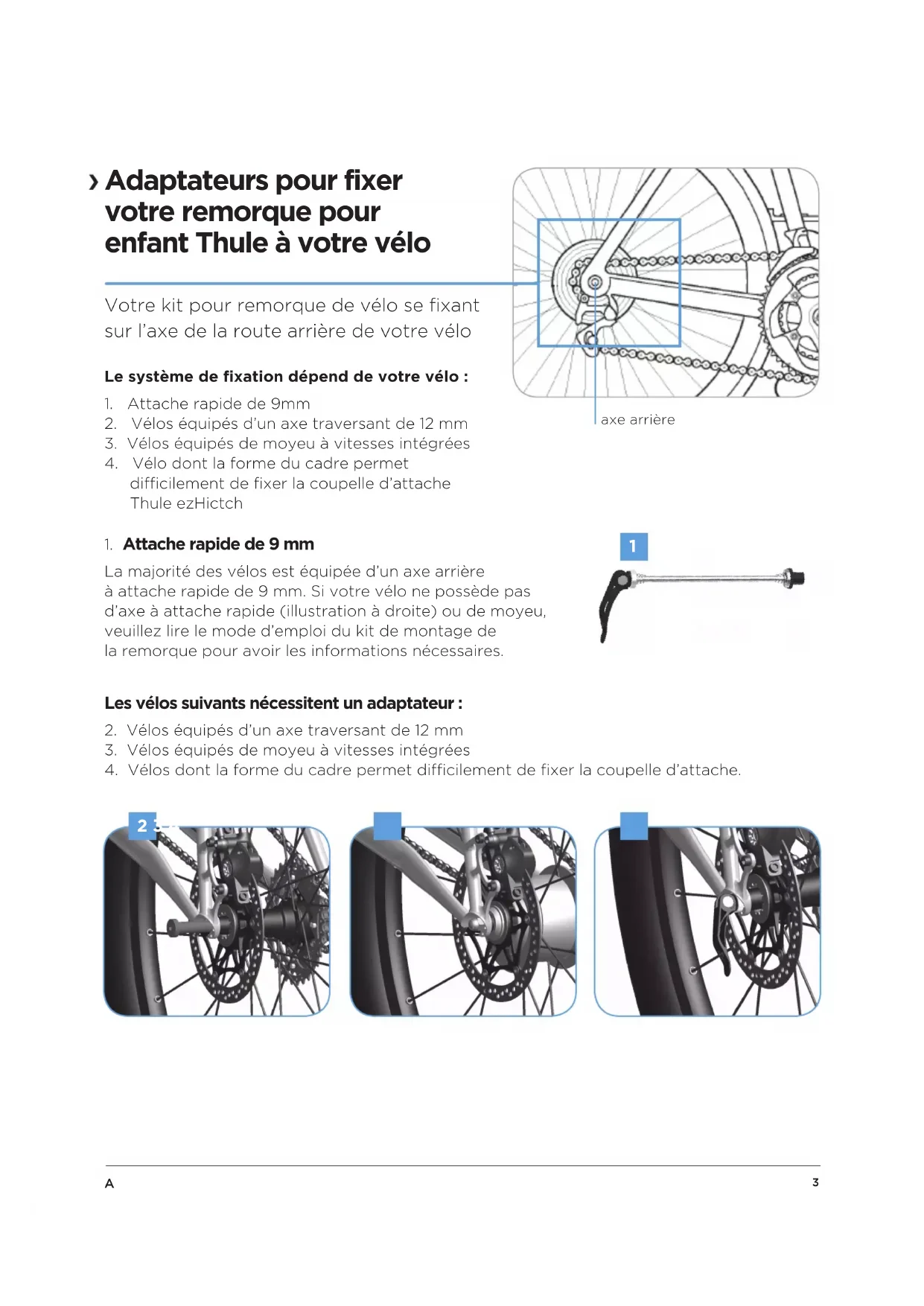

> Adaptateurs pour fixer votre remorque pour enfant Thule à votre vélo

Votre kit pour remorque de vélo se fixant sur l'axe de la route arrière de votre vélo

Le système de fixation dépend de votre vélo :

1. Attache rapide de 9mm
2. Vélos équipés d'un axe traversant de 12 mm
3. Vélos équipés de moyeu à vitesses intégrées
4. Vélo dont la forme du cadre permet difficilement de fixer la coupelle d'attache Thule ezHictch

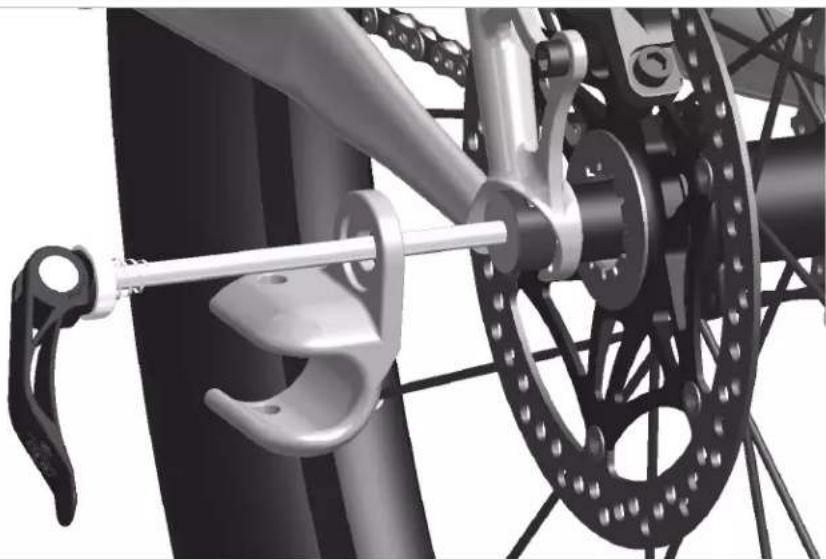

1. Attache rapide de 9 mm

La majorité des vélos est équipée d'un axe arrière à attache rapide de 9 mm. Si votre vélo ne possède pas d'axe à attache rapide (illustration à droite) ou de moyeu, veuillez lire le mode d'emploi du kit de montage de la remorque pour avoir les informations nécessaires.

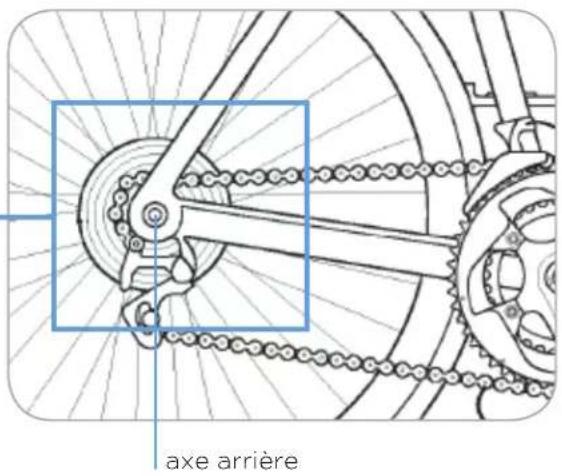

axe arrière

Les vélos suivants nécessitent un adaptateur :

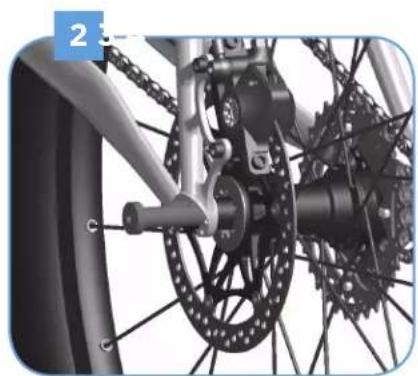

1. Vélos équipés d'un axe traversant de 12 mm
2. Vélos équipés de moyeu à vitesses intégrées
3. Vélos dont la forme du cadre permet difficilement de fixer la coupelle d'attache.

Pour connaître le type d'axe installé sur votre vélo, retirez ce dernier en suivant le mode d'emploi du vélo.

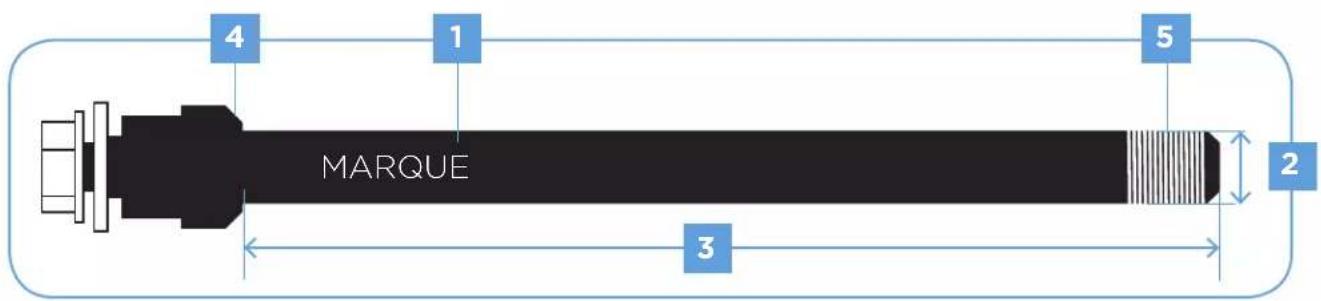

1. La marque de l'axe
2. Le diamètre de l'axe
3. La longueur de l'axe
4. La forme de l'axe (droit/conique)
5. Le pas de filetage de l'axe*

MARQUE 4 1 5 2 3

Après avoir identifié les éléments 1-5 ci-dessus, recherchez l'adaptateur Thule correspondant à l'axe traversant de votre vélo.**

*Remarque : pour identifier le bon pas de filetage, veuillez contacter votre revendeur vélo. **Remarque : si vous ne trouvez pas l'adaptateur compatible avec le type d'axe de votre vélo, veuillez contacter votre revendeur Thule.

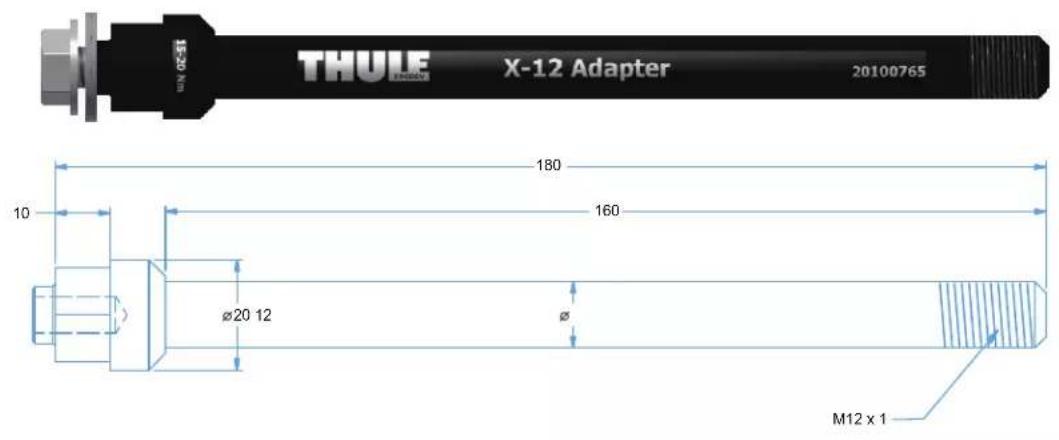

Adaptateur Thule Syntace X-12 (axe de 12 mm), M12x1.0 (référence 20100765)

THULE X-12 Adapter 20100765 180 160 Ø20 12 Ø M12 x 1

Adaptateur Thule Shimano E-Thru-Axle (axe traversant), M12x1.5 (référence 20100766)

THULE E-Thru Adapter 20100766 190 170 ø20 ø12 M12 x 1.5

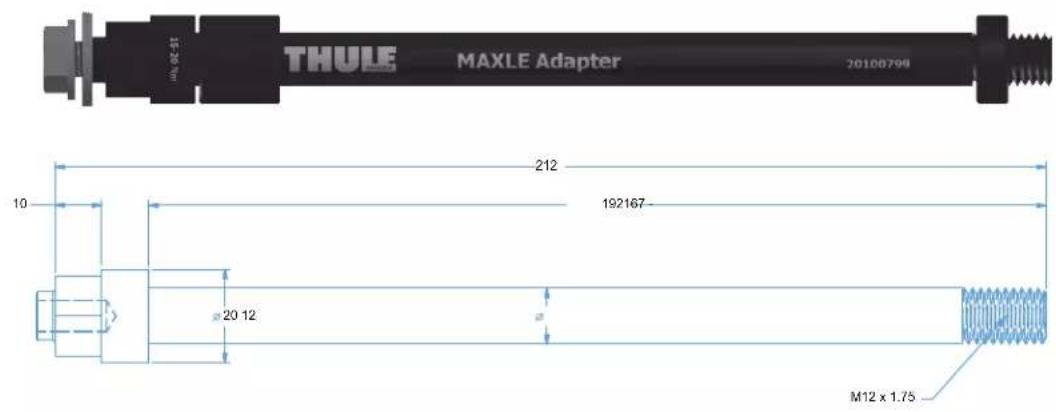

Adaptateur pour axe traversant de 12 mm, M12x1.75 (référence 20100799)

THULE MAXLE Adapter 20100799 15-20 mm 212 10 192167 20 12 M12 x 1.75

*Remarque : les axes traversant existent en trois longueurs : 192, 174 et 167 mm. L'axe Trek mesure 192 mm. Les entretoises sont destinées aux plus petites longueurs. Pour sélectionner la bonne entretoise, veuillez lire le mode de l'emploi de l'adaptateur.

3

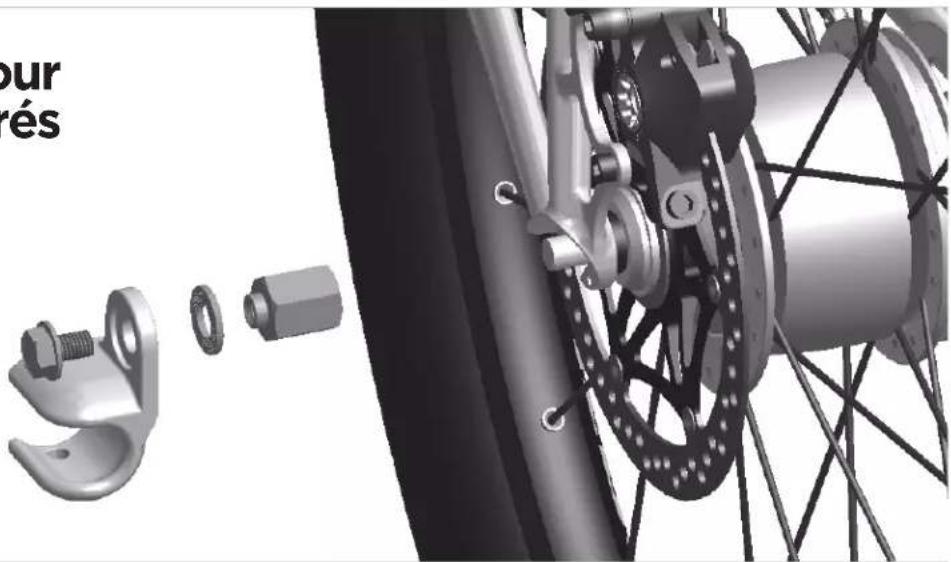

> Adaptateur pour moyeux intégrés

Adaptateur pour moyeu intégré Shimano, 3/8" x 26

(référence 20100797)

Voici quelques exemples de moyeux 3/8 qui nécessitent l'adaptateur de fixation pour moyeu intégré Shimano :

Marque Modèle Référence
Description
Shimano

Shimano Nexus FH	-IM37 Moyeu avec frein à tambour
SG-3C41 Moyeu	intégré 3 vitesses avec frein à rétropédalage
SG-3D55 Moyeu	intégré 3 vitesses
SG-3R40 Moyeu	intégré 3 vitesses avec frein à tambour
SG-7R46 Moyeu	intégré 7 vitesses avec frein à tambour
		SG-8R56 Moyeu intégré 8 vitesses
		SG-8C31 Moyeu intégré 8 vitesses avec frein à tambour
		SG-8R36 Moyeu intégré 8 vitesses

Alfine SG-S500 Moyeu intégré 8 vitesses
SG-S501 Moyeu intégré 8 vitesses
		SG-S505 Moyeu intégré 8 vitesses avec frein à disque
SG-S700 Moyeu	intégré 11 vitesses
		SG-S705 Moyeu intégré 11 vitesses avec frein à disque

Coasting SG-3C01 Moyeu avec changement de vitesse automatique

Adaptateur de fixation pour moyeu intégré SRAM, M10x1.0

(référence 20100798)

Voici quelques exemples d'axes de moyeu de 10 mm nécessitant l'adaptateur pour le moyeu intégré SRAM :

MarqueModèleDescription

SRAM DD3-30/-27/-24 Moyeu intégré avec cassette
	I-Motion 9 Moyeu intégré 9 vitesses
	G8 Moyeu intégré 8 vitesses
I-Motion 3 Moyeu intégré 3 vitesses
Torpedo Pignon fixe/single speed

Shimano	Nexave IF-C530	Inter-3 Freehub (3x8)
	Nexave FH-C810	Corps de roue libre dynamo pour cassette 8 vitesses
	Nexave FH-IM70	Corps de roue libre pour cassette 8/9 vitesses
	Nexave FH-IM50	Corps de roue libre pour cassette 8 vitesses

Surly	Moyeux piste et flip flop
Rohloff	Speedhub 500/14	Moyeu intégré 14 vitesses
NuVinci	N360	Transmission à variation continue
BionX P500	Moyeu électrique
	P250	Moyeu électrique
	P200	Moyeu électrique

Adaptateur de fixation pour moyeu intégré SRAM SPECTRO, FG 10.5x1.0

(référence 20110722)

Voici quelques exemples d'axes de moyeu de 10,5 mm qui nécessitent l'adaptateur de fixation pour moyeu intégré SRAM SPECTRO :

MarqueModèleDescription

SRAM Spectro S7	Moyeu intégré 7 vitesses
Spectro P5	Moyeu intégré 5 vitesses
Spectro T3	Moyeu intégré 3 vitesses
	Spectro 3x7	Moyeu intégré avec cassette
	DualDrive	Moyeu intégré avec cassette
	Sparc	Moyeu électrique

4

Adaptateurs pour cadres de forme différente ou vélos avec béquille intégrée

Bague d'épaisseur de 10 mm (référence 20110723)

Pour les vélos équipés de pattes arrière avec capuchon
