BEDIENUNGSANLEITUNG Axle Mount ezHitch THULE
> Auswahlhilfe für Thule Kupplungsadapter

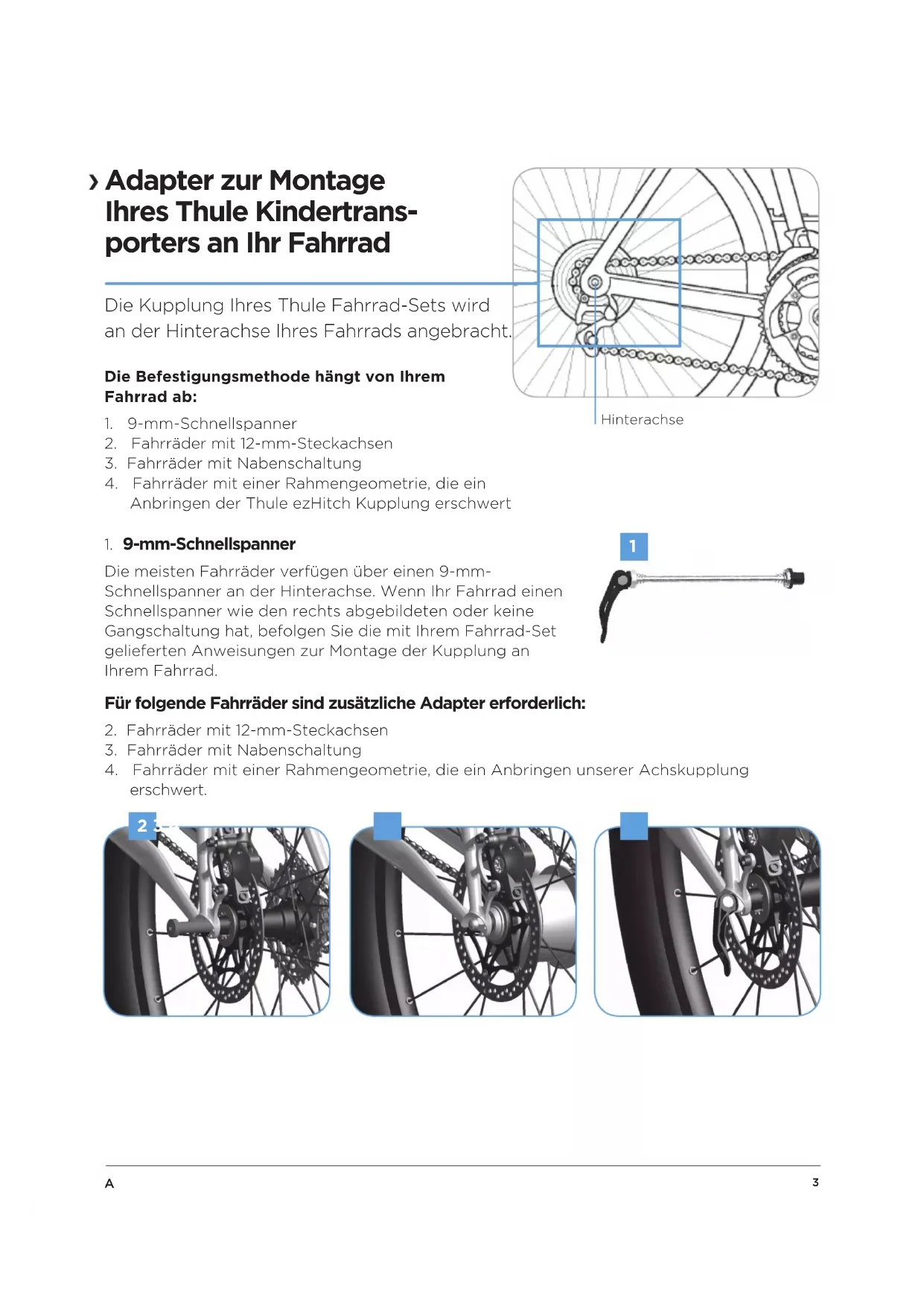

> Adapter zur Montage Ihres Thule Kindertransporters an Ihr Fahrrad

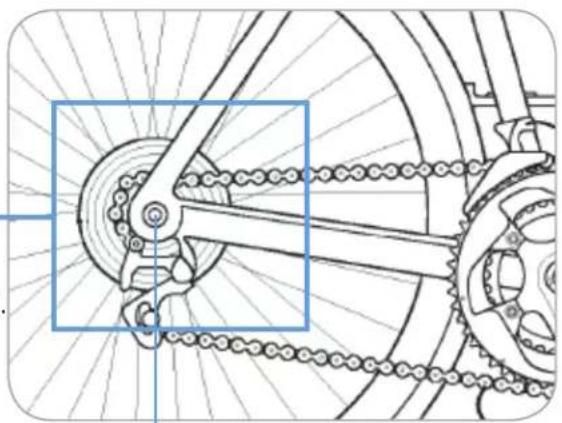

Die Kupplung Ihres Thule Fahrrad-Sets wird an der Hinterachse Ihres Fahrrads angebracht.
Die Befestigungsmethode hängt von Ihrem Fahrrad ab:
- 9-mm-Schnellspanner
- Fahrräder mit 12-mm-Steckachsen
- Fahrräder mit Nabenschaltung
- Fahrräder mit einer Rahmengeometrie, die ein Anbringen der Thule ezHitch Kupplung erschwert
1. 9-mm-Schnellspanner
Die meisten Fahrräder verfügen über einen 9-mm-Schnellspanner an der Hinterachse. Wenn Ihr Fahrrad einen Schnellspanner wie den rechts abgebildeten oder keine Gangschaltung hat, befolgen Sie die mit Ihrem Fahrrad-Set gelieferten Anweisungen zur Montage der Kupplung an Ihrem Fahrrad.

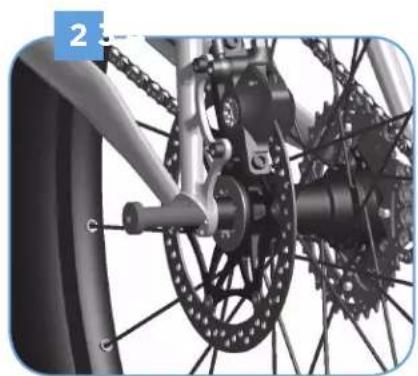

Für folgende Fahrräder sind zusätzliche Adapter erforderlich:
- Fahrräder mit 12-mm-Steckachsen
- Fahrräder mit Nabenschaltung
- Fahrräder mit einer Rahmengeometrie, die ein Anbringen unserer Achskupplung erschwert.
Um festzustellen, welcher Achsadapter für Ihr Fahrrad passend ist, bauen Sie die Steckachse aus Ihrem Fahrrad aus. Befolgen Sie dazu die mit Ihrem Fahrrad mitgelieferten Anweisungen.

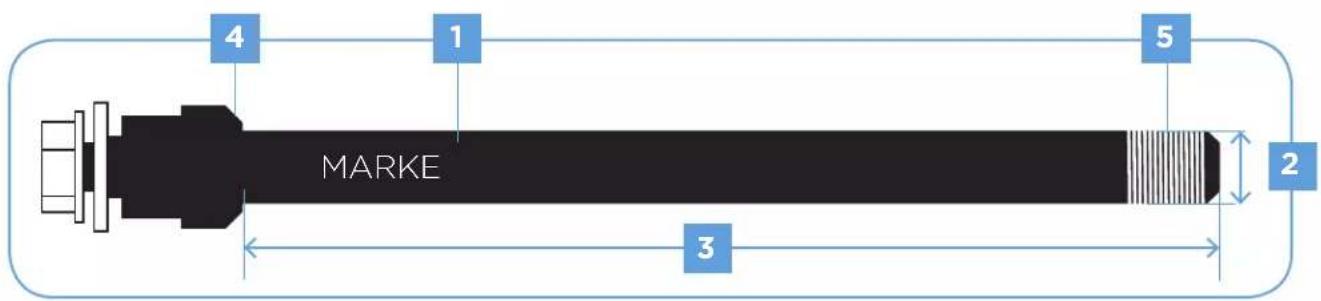

Beachten Sie folgende Informationen über Ihre Steckachse:
- Marke der Achse
- Durchmesser der Achse
- Länge der Achse
- Form der Achsaufnahme (gerade/konisch)
- Gewindesteigung der Achse*
* Hinweis: Wenden Sie sich an Ihren Fahrradhändler, um die korrekte Gewindesteigung in Erfahrung zu bringen. ** Hinweis: Wenn Sie keinen passenden Adapter für Ihre Achsen finden, wenden Sie sich an den Thule Kundendienst.

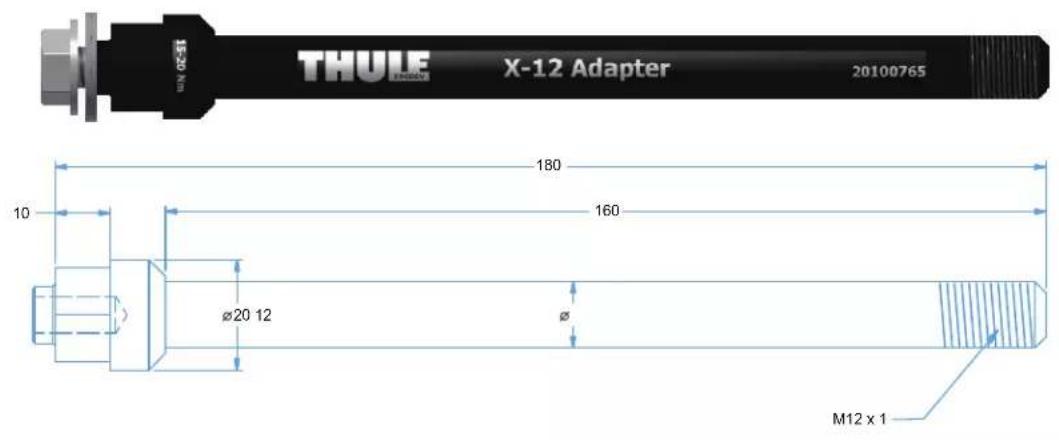

Syntace X-12 Achsadapter, M12x1,0 (Artikelnr. 20100765)
Shimano E-Thru Achsadapter, M12x1,5 (Artikelnr. 20100766)

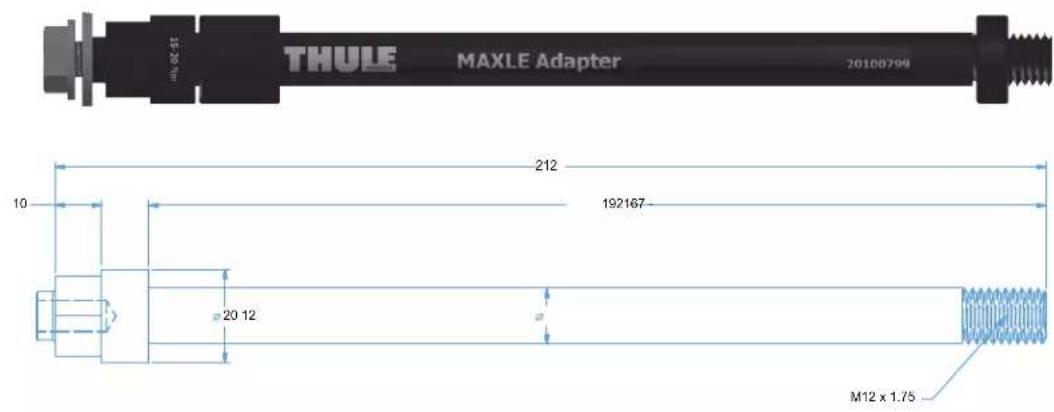

Maxle 12-mm-Achsadapter, M12x1,75 (Artikelnr. 20100799)
*Hinweis: Achsen von Maxle gibt es in drei Längen: 192, 174, & 167, Trek ist 192 mm lang. Für kürzere Achsen werden Distanztücke verwendet. Richten Sie sich bei der Auswahl des richtigen Distanzstücks nach den Anweisungen für den Achsadapter.
3

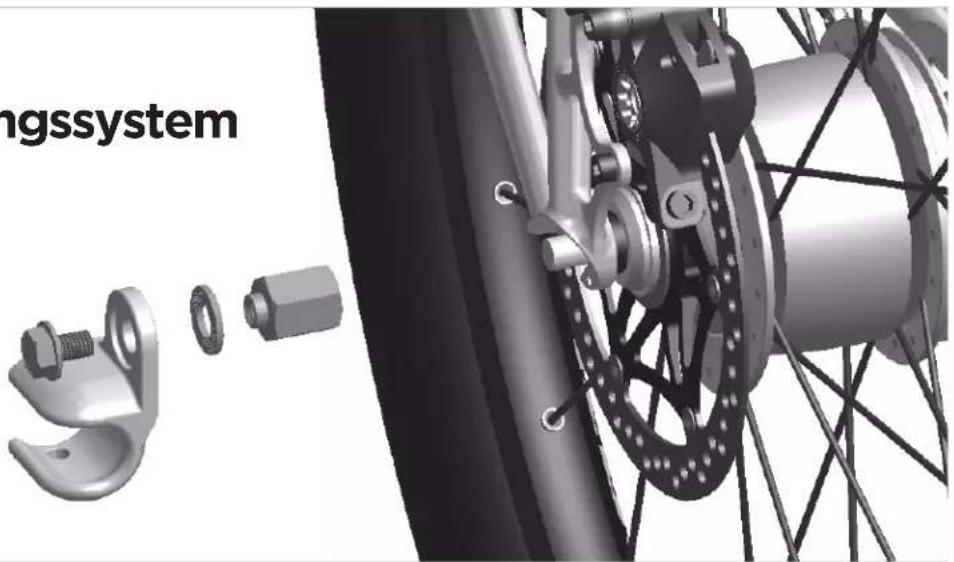

>Adapter für Nabenschaltungssystem
Adapter für Nabenschaltungssystem Shimano, 3/8" x 26
(Artikelnr. 20100797)
Im Folgenden sehen Sie Beispiele für 3/8-Naben, für die der Adapter für Nabenschaltungssystem Shimano erforderlich ist:
| Marke Modell Shlmano | Artikelnr. | Beschreibung |
| Shimano Nexus FH-IM37 Trommelbremsnabe | |||
| SG-3C41 3-Gang-Nabenschaltung mit Rücktrittbremse | |||
| SG-3D55 3-Gang-Nabenschaltung | |||
| SG-3R40 3-Gang-Nabenschaltung mit Trommelbremse | |||
| SG-7R46 7-Gang-Nabenschaltung mit Trommelbremse | |||
| SG-8R56 8-Gang-Nabenschaltung | |||
| SG-8C31 8-Gang-Nabenschaltung mit Trommelbremse | |||
| SG-8R36 8-Gang-Nabenschaltung | |||
| Alfine SG-S500 8-Gang-Nabenschaltung | |||
| SG-S501 8-Gang-Nabenschaltung | |||
| SG-S505 | 8-Gang-Nabenschaltung mit Scheibenbremse | ||
| SG-S700 11-Gang-Nabenschaltung | |||
| SG-S705 | 11-Gang-Nabenschaltung mit Scheibenbremse | ||
| Rücktritt | SG-3C01 Automatik-Nabenschaltung |
Adapter für Nabenschaltungssystem SRAM, M10x1,0
(Artikelnr. 20100798)
Im Folgenden sehen Sie Beispiele für 10-mm-Nabenachsen, für die der Adapter für Nabenschaltungssystem SRAM erforderlich ist:
MarkeModellBeschreibung
| SRAM DD3-30/-27/-24 Nabenschaltung mit Kassette | |
| I-Motion 9 9-Gang-Nabenschaltung | |
| G8 8-Gang-Nabenschaltung | |
| I-Motion 3 3-Gang-Nabenschaltung | |
| Torpedo Singlespeed starr/Freilauf | |
| Shimano Nexave IF | -C530 | Inter-3 Kassettennabe (3x8) |
| Nexave FH-C810 | Hinterradnabendynamo mit 8-Gang-Nabenschaltung | |
| Nexave FH-IM70 | Kassettennabe für 8-/9-Gang-Kassette | |
| Nexave FH-IM50 | Kassettennabe für 8-Gang-Kassette |
| Surly | Track- und Flip-Flop-Naben | |
| Rohloff | Speedhub 500/14 | 14-Gang-Nabenschaltung |
| NuVinci | N360 | Stufenlose Schaltung |
| BionX P500 | Elektrischer Nabenmotor | |
| P250 | Elektrischer Nabenmotor | |
| P200 | Elektrischer Nabenmotor | |
Adapter für Nabenschaltungssystem SRAM SPECTRO, FG 10,5x1,0
(Artikelnr. 20110722)
Im Folgenden sehen Sie Beispiele für 10,5-mm-Nabenachsen, für die der Adapter für Nabenschaltungssysteme SRAM SPECTRO erforderlich ist:
MarkeModellBeschreibung
| SRAM Spectro S7 | 7-Gang-Nabenschaltung | |
| Spectro P5 | 5-Gang-Nabenschaltung | |
| Spectro T3 | 3-Gang-Nabenschaltung | |
| Spectro 3x7 | Nabenschaltung mit Kassette | |
| DualDrive | Nabenschaltung mit Kassette | |
| Sparc | Elektrischer Nabenmotor | |
4

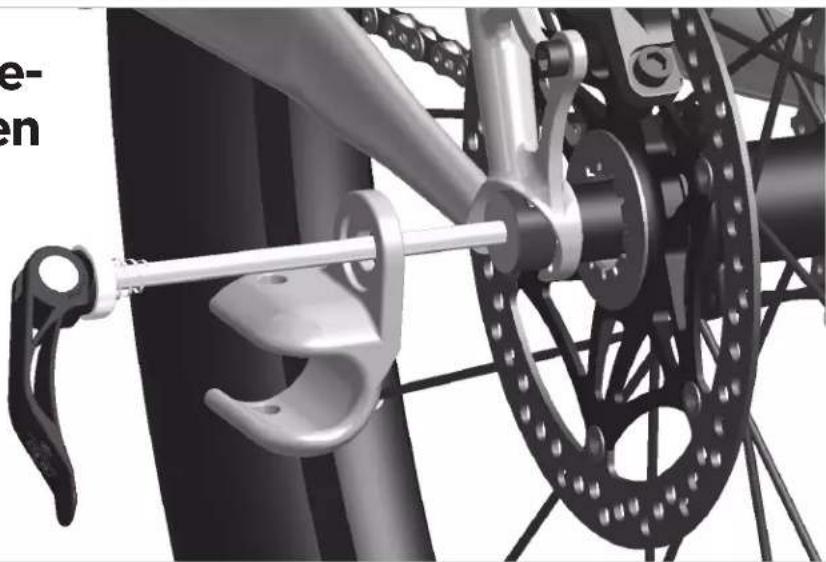

Adapter für verschiedene Rahmenformen oder Fahrräder mit integrierten Ständern:
Distanzstück für Ausfallende, 10 mm
(Artikelnr. 20110723)
Für Fahrräder mit 3D Ausfallende
