AS18GS1ERA - Climatiseur HAIER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatisation split
Marque	Haier
Modèle	AS18GS1ERA
Capacité de refroidissement	18000 BTU/h (≈5.28 kW)
Modes de fonctionnement	Auto, Froid, Sec, Chaud, Ventilateur
Télécommande	Oui, avec affichage LCD
Réfrigérant	R410A (GWP 1975)
Alimentation électrique	220-240 V, 50 Hz
Minuterie	Marche/Arrêt programmable (24 h)
Fonction veille	Oui
Fonction turbo (Alimentation/Doux)	Oui
Reprise après coupure	Oui
Filtres	Filtre à air standard + filtre de purification (photocatalytique et antibactérien)
Panneau d'affichage	Oui, sur unité intérieure
Entretien du filtre	Nettoyage toutes les 2 semaines, séchage à l'ombre
Sécurité	Protection compresseur 3 min, arrêt en cas d'anomalie, mise à la terre obligatoire
Accessoires fournis	Télécommande, piles (2×R03), tuyau de vidange, plaque de fixation, vis, capuchons, filtre de purification (en option)
Piles télécommande	2 piles R03 (AAA)
Distance de fonctionnement télécommande	Jusqu'à 7 m sans obstacle
Plage de température ambiante (froid)	Intérieur : 21-32 °C, Extérieur : 18-46 °C

FOIRE AUX QUESTIONS - AS18GS1ERA HAIER

Comment régler l'horloge de la télécommande ?

Appuyez sur le bouton HORLOGE jusqu'à ce que 'AM' ou 'PM' clignote. Utilisez les boutons ▲ ou ▼ pour régler l'heure. Appuyez sur PARAMETRER pour confirmer.

Comment utiliser la fonction veille ?

Activez le mode souhaité (Froid, Sec, Chaud ou Auto), puis appuyez sur le bouton VEILLE. En mode Froid, la température augmente progressivement pour éviter le froid excessif.

Comment nettoyer le filtre à air ?

Ouvrez la grille d'entrée d'air, retirez le filtre en poussant l'onglet central vers le haut. Nettoyez avec un aspirateur ou à l'eau, puis séchez complètement à l'ombre avant de remettre en place.

Que signifient les codes d'erreur comme E1 ou E2 ?

E1 : dysfonctionnement du moteur du ventilateur intérieur. E2 : capteur de l'échangeur de chaleur défectueux. Consultez la notice pour la liste complète.

Comment installer la télécommande au mur ?

Choisissez un emplacement à au moins 1 m des lampes fluorescentes et autres appareils. Fixez le support mural fourni, puis insérez la télécommande.

Comment utiliser la fonction turbo (Alimentation/Doux) ?

Appuyez sur le bouton ALIMENTATION/DOUX pour activer le mode rapide (Alimentation) ou silencieux (Doux). Appuyez à nouveau pour annuler.

Que faire en cas de panne de courant ?

L'appareil redémarre automatiquement après le retour du courant. Le compresseur ne se lance qu'après 3 minutes de temporisation. Vous pouvez activer la fonction reprise en appuyant 10 fois sur le bouton Veille en 5 secondes.

Quel réfrigérant est utilisé et quel est son potentiel de réchauffement global ?

Le réfrigérant est le R410A, avec un GWP de 1975. Il contient des gaz à effet de serre fluorés et ne doit pas être libéré dans l'atmosphère.

Comment remplacer les piles de la télécommande ?

Retirez le couvercle du compartiment à piles, insérez deux piles R03 en respectant les polarités (+/-), puis refermez. En cas de non-utilisation prolongée, retirez les piles.

Comment utiliser la minuterie Marche/Arrêt ?

Réglez d'abord l'horloge. Appuyez sur MINUTERIE pour choisir Marche, Arrêt ou les deux. Utilisez ▲/▼ pour régler l'heure (max 24h), puis confirmez avec le bouton de réglage.

MODE D'EMPLOI AS18GS1ERA HAIER

① Entrée d'air ⑥ Panneau d'affichage ② Grille d'entrée d'air Sélecteur d'urgence ③ Sortie d'air Filtre de purification d'air (intérieur) Pale verticale (règle les flux d'air gauche et droit) Pale horizontale (réglage des flux d'air vers le haut et vers le bas.

Ne pas régler manuellement).

Selon l'article réel acheté, l'image ci-dessus est seulement pour référence.

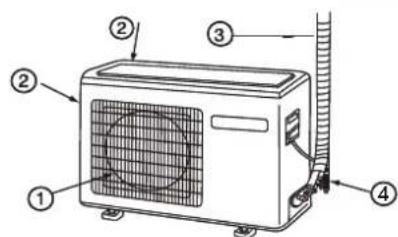

Unité extérieure

① ÉVENT CONNEXION D'LA

TUYAUTERIE ET DU CÂBLAGE ÉLECTRIQUE

② PRISE D'ASPIRATION

④ TUYAU DE VIDANGE

Selon l'article réel acheté, l'image ci-dessus est seulement pour référence.

Réglage de l'horloge

Presser le bouton HORLOGE, "AM" ou "PM" clignotent. Presser ou pour régler l'heure. Chaque pression ajoute ou retire 1 minute. Si le bouton est maintenu enfoncé, l'heure changera rapidement. Une fois l'heure réglée, pressez PARAMÉTRER, "AM" et "PM" arrêtent de clignoter, et l'horloge commence à fonctionner.

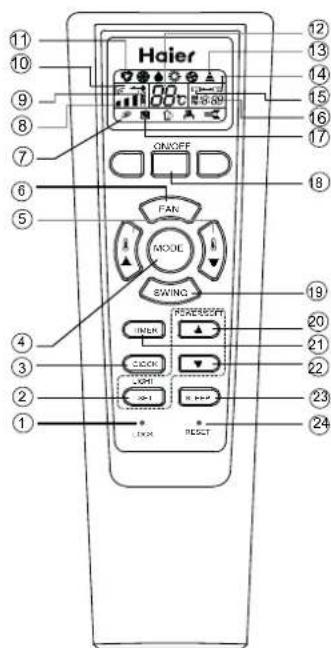

Télécommande

1. Bouton de VERROUILLAGE Utilisé pour verrouiller les boutons et l'affichage LCD.
2. Bouton VOYANT / CONF.
3. Bouton d'HORLOGE
4. Bouton MODE
5. Bouton RÉGLAGE TEMP.
6. Bouton VENTILATEUR
7. Affichage SANTÉ
8. Affichage VITESSE DE VENTILATION

Installation des piles

1. Enlever le couvercle du compartiment à piles.
2. Placer les piles comme illustré. 2 piles R-03, touche de réinitialisation (cylindre).
3. Assurez-vous de placer les piles conformément aux signes "+" et "-".
4. Installer les piles, puis replacer le couvercle.

Note :

• La distance entre la tête de transmission du signal et l'orifice de réception ne doit pas dépasser 7 mètres, sans obstacle.
• Si une lampe fluorescente à allumage électronique, un changement de lampe fluorescente ou un téléphone sans fil est installé dans la pièce, le récepteur peut être perturbé dans la réception des signaux, auquel cas la distance vers l'unité intérieure doit être raccourcie.
• Un affichage plein ou non clair durant l'utilisation indique que les piles sont épuisées. Merci de remplacer les piles.
• Si la télécommande ne fonctionne pas correctement, enlevez les piles, puis replacez-les après quelques minutes.

Conseil :

En cas de non-utilisation durant une longue période, retirez les piles. Si rien ne s'affiche après leur retrait, appuyez sur la touche de réinitialisation.

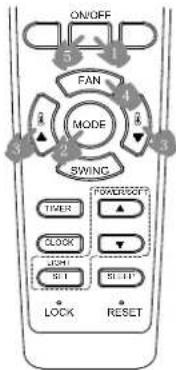

Utilisation

Opération de base

Télécommande

1. Démarrage de l'unité

Appuyez sur MARCHE/ARRÊT sur la télécommande, l'unité démarre.

1. Sélectionnez le mode d'utilisation.

Appuyez sur le bouton MODE. À chaque pression, le mode d'utilisation change de la façon suivante :

3. Sélection du paramètre de température

Appuyez sur le bouton.

À chaque pression du bouton, le paramètre de température augmente de 1 °C ; notamment, le bouton pressé permet d'augmenter rapidement cette valeur.

À chaque pression du bouton, le paramètre de température

cend de 1°C ; maintenir le bouton pressé permet de diminuer effectivement cette valeur.

Sélectionner la température désirée.

4 Sélection de la vitesse du ventilateur

Presser le bouton VENTILATEUR. À chaque pression, la vitesse du ventilateur change de la façon suivante : Télécommande

Le climatiseur fonctionne à la vitesse affichée du ventilateur.

Lorsque le VENTILATEUR est réglé sur AUTO, le climatiseur ajuste

automatiquement la vitesse du ventilateur en fonction de la température de la pièce.

Mode de fonctionnement	Télécommande	Note
AUTO		Dans le mode de fonctionnement automatique, le climatiseur séLECTIONne automatiquement le fonctionnement Froid ou Chaud en fonction de la température de la pièce. Lorsque le ventilateur est paramétré sur AUTO le climatiseur ajusté automatiquement la vitesse du ventilateur en fonction de la température de la pièce.
FROID
SEC		En mode SEC, lorsque la température de la pièce devient inférieure au paramètre de température de plus de +2°C, l'apparériel fonctionne de façon intermittente à vitesse BASSE quelsque soit le paramétrage du VENTILATEUR.
CHAUD		En mode CHAUFFAGE, de l'air chaud sera générarespêques minutes à cause de la fonction de prévention des courants d'air.Lorsque le VENTILATEUR est régle sur AUTO, le climatiseur ajusté automatiquement la vitesse du ventilateur en fonction de la température de la pièce.
VENTILATEUR		En mode de fonctionnement VENTILATEUR, l'appareil ne fonctionnera pas en mode REFROIDISSEMENT ou CHAUFFAGE, mais fonctionnera soulément en mode VENTILATEUR; AUTO n'est pas disponible lorsque le mode VENTILATEUR est sélectionné. Et le réglage de temperature est déactivé en mode VENTILATEUR, le mode SOMMEIL n'est pas disponible.

Fonction d'urgence et test

Fonction d'urgence :

• Utilisez ce mode de fonctionnement seulement si la télécommande est défectueuse ou perdue, et avec la fonction d'urgence activée, le climatiseur peut fonctionner automatiquement pendant un moment.
• Lorsque le commutateur de la fonction d'urgence est pressé, un son aigu est émis, indiquant le démarrage de cette fonction. Lorsque le bouton d'alimentation est tourné pour la première fois et que le mode de fonctionnement d'urgence démarre, l'appareil passera automatiquement dans les modes suivants :

Température de la)pèce	Température fixée	Mode minuterie	Vitesse du ventilateur	Mode de fonctionnement
Au-dessus de 23°C	28°C NO	AUTO FR	OID
Au dessous de 23°C	23°C NO	AL	TO	CHAUD

• Il n'est pas possible de changer le réglage de température et la vitesse du ventilateur. Il est également impossible d'utiliser le mode minuteur ou sec.

Fonction de test :

Le commutateur de la fonction de test est identique au commutateur d'urgence.

Utiliser ce commutateur en mode test lorsque la température de la pièce est inférieure à 16°C, ne pas l'utiliser en mode de fonctionnement normal. - Maintenir le commutateur de fonction de test enfoncé durant plus de 5 secondes. Une fois que vous avez entendu 2 fois la tonalité suraiguë, relâcher le bouton. La fonction de refroidissement démarre avec une vitesse "Haute" de circulation d'air. - Dans ce mode de fonctionnement, le moteur du ventilateur de l'appareil supérieur tournera à grande vitesse.

Réglage de l'orientation du flux d'air

1. Affichage de l'état d'envoi d'air Volet vertical

Pos.1 vide Pos.2 Pos.3 Pos.4 Position auto)

1. Réglage du flux d'air gauche et droit (manuel) Déplacer la pale verticale d'un cran sur le climatiseur vers la gauche ou la droite en se référant à l'illustration.

Avertissement :

Lors d'un réglage manuel du volet, éteindre l'appareil. Lorsque l'humidité est élevée, de la condensation d'eau peut se produire au niveau de la sortie d'air si tous les volets horizontaux sont réglés à gauche ou à droite. - Il est recommandé de ne pas maintenir le volet vertical en position abaissée durant une longue période en mode FROID ou SEC, de la condensation d'eau pouvant se produire. Note :

Lors d'un redémarrage après arrêt par télécommande, la télécommande mémorise automatiquement la position précédemment paramétrée.

Utilisation

Fonction veille

Avant de se coucher, presser simplement le bouton VEILLE et l'appareil fonctionnera en mode VEILLE pour apporter un sommeil paisible.

Utilisation de la fonction VEILLE.

Après démarrage de l'appareil, régler le mode d'état, puis presser le bouton VEILLE une fois avoir réglé l'heure.

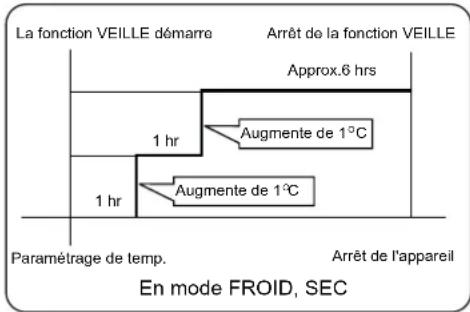

Mode de fonctionnement :

1. En mode FROID, SEC

1 heure après le démarrage du mode VEILLE, la température sera de 1°C plus élevée que le paramètre de température. Au bout d'une autre heure, la température augmente à nouveau de 1°C. L'appareil fonctionnera encore 6 heures puis s'arrête. La température est maintenue plus élevée que le paramètre de température afin que la température de la pièce ne soit pas trop BASSE durant le sommeil.

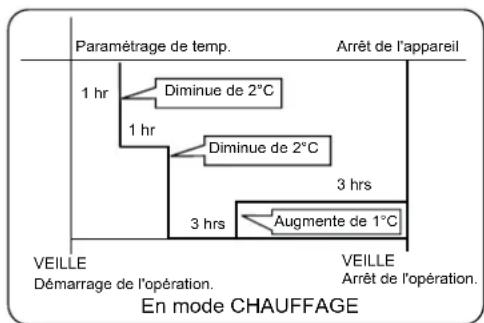

1. En mode CHAUFFAGE

1 heure après le début du mode SLEEP, la température descendra de 2 °C en dessous du réglage de température. Une heure plus tard, la température descendra de 2 °C de plus. Trois heures plus tard, la température augmentera de 1 °C. L'appareil fonctionnera pendant 3 heures supplémentaires puis s'arrêtera. La température est alors plus basse que la température réglée, afin que la température ne soit pas trop élevée pendant votre sommeil.

1. En mode AUTO

L'appareil fonctionne dans le mode correspondant adapté au mode de fonctionnement sélectionné automatiquement.

1. En mode VENTILATEUR

Pas de fonction de VEILLE.

1. Si vous réglez la fonction sommeil tranquille sur 8 heures, le temps de sommeil tranquille ne peut pas être réglé.

Lorsque la fonction MINUTERIE est paramétrée, la fonction de sommeil tranquille ne peut pas être paramétrée. Une fois la fonction de sommeil paramétrée, si l'utilisateur réinitialise la fonction MINUTEUR, la fonction de sommeil sera annulée ; la machine sera en mode minuteur. Si les deux modes sont configurés en même temps, le premier mode dont le temps de fonctionnement se terminera en premier provoquera l'arrêt de l'appareil et l'annulation de l'autre mode.

■ Fonction Reprise après panne de courant

1. Si l'appareil est démarré pour la première fois, le compresseur ne se lancera pas avant 3 minutes. Lorsque le courant revient après une panne de courant, l'appareil démarrera automatiquement et 3 minutes plus tard, le compresseur démarrera.
2. Note concernant la reprise après une panne de courant : appuyez sur le bouton sommeil dix fois en cinq secondes et entrez dans cette fonction après avoir entendu quatre sons. Appuyez sur le bouton sommeil dix fois en cinq secondes et quittez cette fonction après avoir entendu deux sons.

■ Fonctionnement ALIMENTATION/DOUX.

(1) Fonctionnement de l'ALIMENTATION

Lorsque vous avez besoin d'un chauffage ou d'un refroidissement rapide, vous pouvez utiliser cette fonction.

En mode REFROIDISSEMENT, la vitesse de ventilation

passe à la vitesse rapide du mode de ventilation AUTO

En mode CHAUFFAGE, la vitesse de ventilation passe à la vitesse moyenne du mode de ventilation AUTO.

(2) Fonctionnement de DouX

Utiliser cette fonction lorsque le silence est requis pour dire ou se reposer.

En mode de fonction Doux, la vitesse de ventilation passe à la vitesse faible du mode de ventilation AUTO.

Note :

En mode ALIMENTATION, en mode de CHAUFFAGE ou de REFROIDISSEMENT rapide, la pièce présentera une distribution de température inhomogène.

Une longue période de fonctionnement DOUX produit un effet ni trop froid ni trop chaud.

Pour annuler le fonctionnement ALIMENTATION ou DOUX, presser à nouveau le bouton ALIMENTATION/DOUX, ALIMENTATION ou DOUX disparaît.

Utilisation

Utilisation de la minuterie Marche/Arrêt.

Régler correctement l'horloge avant de lancer le mode MINUTERIE. 1. Une fois l'appareil démarré, sélectionner le mode de fonctionnement désiré : 2. Presser le bouton MINUTERIE pour changer le mode de MINUTERIE. À chaque pression du bouton, l'affichage change de la façon suivante : Télécommande

Sélectionner ensuite le mode de MINUTERIE voulu (MINUTERIE MARCHE ou MINUTERIE ARRÊT ou MINUTERIE MARCHE-ARRÊT)

ON ou "CF" notera.

3. Presser le bouton / pour régler l'heure.

Elle peut être réglée sur 24 heures.

Après réglage de l'heure, presser le bouton de réglage pour confirmer.

« ON » ou « OFF » cesse de clignoter sur la télécommande.

1. Annuler le mode MINUTERIE

Presser simplement le bouton MINUTERIE plusieurs fois jusqu'à ce que le mode MINUTERIE disparaisse.

Remarques

Après remplacement des piles ou si une coupure de courant se produit, l'heure doit être à nouveau réglée.

La télécommande dispose d'une fonction de mémorisation : lors de la prochaine utilisation du mode MINUTERIE, presser simplement le bouton RÉGLAGE si le réglage de l'heure est identique à la fois précédente.

Selon les heures de MINUTERIE MARCHE ou MINUTERIE ARRÊT, Marche-Arrêt ou Arrêt-Marche se produit.

CONFORMITÉ DES MODÈLES À LA LÉGISLATION EUROPÉENNE

CE

Tous les appareils sont conformes aux directives européennes suivantes : - Directive basse tension 73/23/EEC - Directive basse tension 2006/95/EC - Compatibilité électromagnétique 89/336/EEC - Compatibilité électromagnétique 2004/108/EC

ROHS

Les appareils répondent aux exigences de la directive 2002/95/EC du Parlement européen et du Conseil sur la limitation des substances dangereuses dans les équipements électriques et électroniques (Directive UE RoHS).

WEEE

Conformément à la Directive 2002/96/CE du Parlement Européen, nous informons ici-même le consommateur des conditions d'élimination des appareils électriques et électroniques.

L'appareil de climatisation est marqué de ce symbole. Ceci signifie que les produits électriques et électroniques ne doivent pas être mélés aux déchets ménagers non-triés. Ne pas tenter de démonter le système par soi-même : le démontage du système de climatisation, le traitement du liquide réfrigérant, de l'huile et d'autres pièces doivent

être effectués par un installateur qualifié conformément à la législation locale et nationale. Les climatiseurs doivent être traités dans des installations spécialisées pour réutilisation, recyclage et récupération. S'assurer que le produit est éliminé de façon correcte permet d'aider à éviter des conséquences potentielles négatives sur l'environnement et la santé humaine. Merci de contacter l'installeur ou les autorités locales pour plus d'informations. Les piles doivent être enlevées de la télécommande et faire l'objet d'une élimination séparée conformément à la législation locale et nationale.

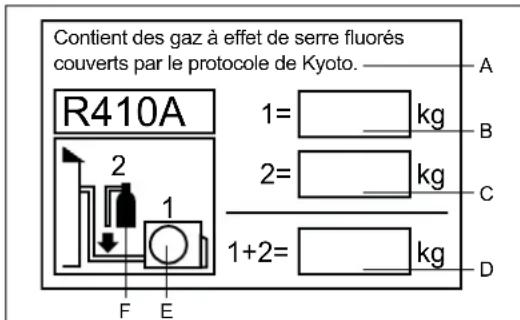

INFORMATIONS IMPORTANTES CONCERNANT LE LIQUIDE RÉFRIGÉRANT UTILISÉ

Cet appareil contient des gaz à effet de serre fluorés couverts par le protocole de Kyoto. Ne pas libérer dans l'atmosphère.

Type de réfrigérant : R410A

Valeur de GWP* : 1975

GWP = global warming potential - potentiel de réchauffement de la planète.

Merci de remplir à l'encre indélébile :

1. La charge de réfrigérant usine de l'appareil. 2. La quantité supplémentaire de réfrigérant chargée sur place. Et 1+2, la charge totale de réfrigérant, sur l'étiquette de charge de réfrigérant fournie avec l'appareil. L'étiquette renseignée doit être collée à proximité du port de chargement de l'appareil (par ex. sur l'intérieur du couvercle de vanne d'arrêt). A. Contient des gaz à effet de serre fluorés couverts par le protocole de Kyoto. B. Charge de réfrigérant usine de l'appareil : voir sur la plaque d'identification de l'appareil. C. Quantité supplémentaire de réfrigérant chargée sur place. D. Charge totale de réfrigérant. E. Appareil extérieur. F. Cylindre réfrigérant et orifice d'admission de chargement.

Installation de l'unité intérieure

Outillage requis pour l'installation

• Clé, Pince, Scie à métaux, Perceuse
• Clé à ergot (17, 19 et 26 mm)
• Détecteur de fuite de gaz ou solution à base d'eau savonneuse
• Clé dynamométrique (17 mm, 22 mm, 26 mm)
• Coupe-tube
• Outil d'évasement, couteau

Rubans à mesurer, alésoir

Sélection de l'emplacement pour l'installation

• L'emplacement doit être solide, sans vibrations, et offrir un support suffisant pour l'unité.
• L'emplacement ne doit pas être affecté par de la chaleur ou de la vapeur générées dans les environs et doit garantir que l'entrée et la sortie de l'unité ne seront pas gênées.
• L'emplacement doit permettre une vidange facile avec la tuyauterie connectée à l'unité extérieure.
• L'emplacement doit permettre de répartir l'air froid dans toute la pièce.
• L'emplacement doit disposer d'une prise d'alimentation avec suffisamment d'espace autour.
• Sélectionnez un emplacement à une distance d'au moins un mètre par rapport aux postes de télévision, radio, appareils sans fil et lampes fluorescentes.
• En cas de fixation de la télécommande sur un mur, sélectionnez l'emplacement de sorte que l'unité intérieure puisse recevoir les signaux lorsque les lampes fluorescentes sont allumées dans la pièce.

Source d'alimentation

• Avant de brancher la fiche dans la prise, vérifiez que la tension est correcte.
• La source d'alimentation doit correspondre aux informations figurant sur la plaque signalétique.
• Installez un circuit d'alimentation auxiliaire exclusif.
• Installez la prise de manière à ce que le cordon d'alimentation puisse être branché facilement. Ne prolongez pas le cordon en le coupant.

Accessoires

Télécommande (1) Tuyau de vidange (1)
Batterie sèche R-03 (2)	Capuchon en plastique (4) Vis Ø4X25 (4)
Plaque de fixation (1)	Filtre de purification d'air (en option) (1)

Sélection du tuyau

POUR 18K	Tuyau de liquide	Ø 6,35x0,8 mm
	Tuyau de gaz Ø	12,7x0,8 mm
POUR 24K	Tuyau de liquide	Ø 9,52x0,8 mm
	Tuyau de gaz Ø	15,88x1,0 mm

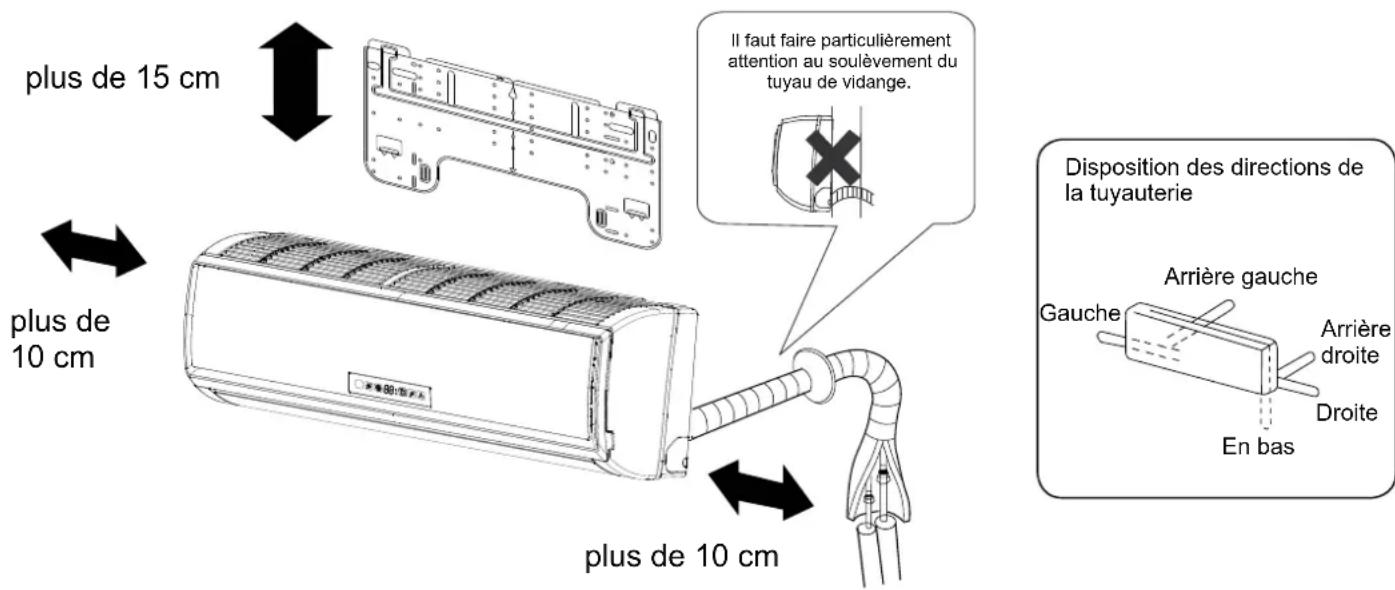

Schéma d'installation des unités intérieures

Les modèles utilisent le réfrigérant R410A sans HFC. La distance entre l'unité intérieure et le sol est de 2 m minimum. L'illustration ci-dessus est fournie à titre de référence uniquement ; tenez compte des particularités du modèle acheté.

Installation de l'unité intérieure

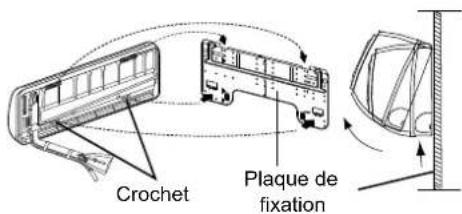

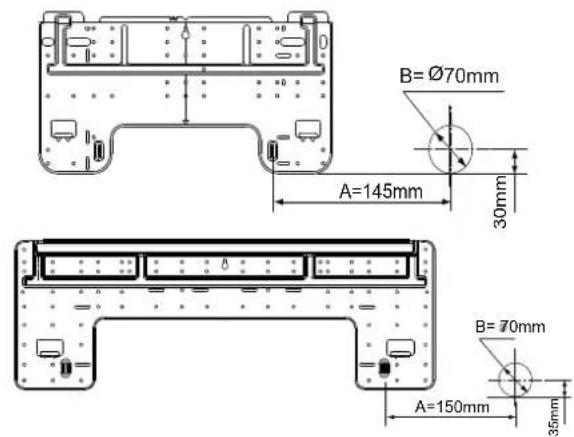

Installation de la plaque de fixation et positionnement du trou dans le mur

Lorsque la plaque de montage est fixée en premier

1. Effectuez une mise à niveau correcte de la plaque à fixer contre le mur en fonction des piliers ou des linteaux environnants, puis fixez temporairement la plaque avec un clou en acier.
2. Assurez-vous à nouveau que le niveau de la plaque est approprié en suspendant un fil avec un poids au centre supérieur de la plaque, puis fixez solidement la plaque avec le clou en acier.
3. Localisez le trou A dans le mur avec un ruban à mesurer.

Lorsque la plaque de fixation est installée sur une barre latérale ou un linteau

• Installer une barre de fixation (vendue séparément) à la barre latérale et au linteau, puis serrer la plaque à la barre de fixation fixe.
• Pour l'emplacement de l'orifice mural, veuillez vous reporter à la section précédente « Lorsque la plaque de montage est fixée en premier ».

Faire un trou dans le mur et installer le cache-trou de tuyauterie.

• Percez un orifice de 70 mm de diamètre, descendant légèrement en direction de la face extérieure du mur.
• Installez le cache-trou de tuyauterie et scellez avec du mastic après l'installation.

Épaisseur de la paroi.

(Section du trou dans le mur) G Tuyau pour le trou de tuyauterie.

Installation de l'unité intérieure.

Schéma de la tuyauterie.

[Tuyauterie arrière]

• Acheminez les tuyaux et le tuyau de vidange que vous fixez ensuite avec du ruban adhésif.

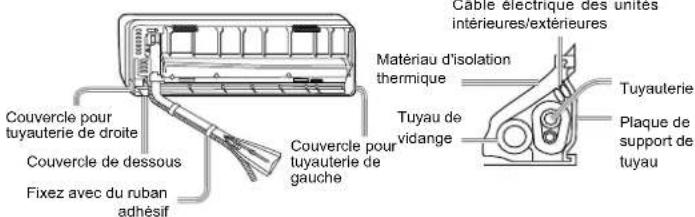

[Gauche - Tuyauterie arrière gauche]

• Dans le cas d'une tuyauterie à gauche, découpez, avec une pince, le couvercle pour la tuyauterie gauche.
• Pour une tuyauterie à l'arrière gauche, cintrez les tuyaux selon le sens de la tuyauterie jusqu'à la marque du trou pour une tuyauterie arrière-gauche qui est marquée sur les matériaux d'isolation thermique.
• Insérez le flexible d'évacuation dans l'encoche des matériaux d'isolation thermique de l'unité intérieure.
• Déconnectez le tuyau de l'unité intérieure et sortez-le par l'avant, puis effectuez la connexion.
• Retirez le ruban adhésif des tuyaux. Enduisez la pièce de connexion avec des matériaux d'isolation thermique et fixez avec du ruban adhésif.

Ils doivent être fixés au tuyau de réfrigérant avec un ruban protecteur.

(Tuyauterie dans une autre direction).

• À l'aide d'une pince, découvrez le couvercle pour la tuyauterie en fonction de la direction de la tuyauterie et cintrez ensuite le tuyau selon la position du trou dans le mur. Lors du cintrage, prenez soin de ne pas écraser les tuyaux.
• Connectez au préalable le câble des unités intérieures/extérieures et recouvrez ensuite les câbles connectés avec l'isolation.

Fixation de l'unité intérieure

• Suspendez l'unité sur les encoches supérieures de la plaque de fixation. Déplacez l'unité d'un côté vers l'autre pour vérifier la fixation.
• Pour fixer le corps sur la plaque de fixation, soutenez le corps par le dessous et reposez-le perpendiculairement.

Plaque de fixation

Déballage de l'unité intérieure

• Soulevez le corps et dégagez-le du crochet, puis sortez la partie inférieure du corps légèrement vers l'extérieur et soulevez ensuite l'unité jusqu'au dégagement de la plaque de fixation.

Connexion du câble des unités intérieures/extérieures

Dépose du cache-câble

• Enlevez le cache-bornes en bas à droite de l'unité intérieure et séparez le couvercle du câblage en desserrant les vis.

Connexion du câble après l'installation de l'unité intérieure

1. Insérez le câble depuis l'extérieur à travers le côté gauche du trou dans le mur où se trouve le tuyau.
2. Tirez le câble sur le côté avant et connectez-le en formant une boucle.

Connexion du câble avant l'installation de l'unité intérieure

• Insérez le câble depuis l'arrière de l'unité et faites-le sortir par l'avant.
• Desserrez les vis et insérez bien les extrémités du câble dans le bornier. Serrez les vis. Tirez légèrement sur le câble pour garantir qu'il a été correctement enfoncé et serré.
• Après avoir raccordé le câble, placez le cache-câble sur le câble connecté.

Unité intérieure Vers l'unité extérieure

Remarque :

Lors de la connexion du câble, confirmez le numéro des bornes des unités intérieures et extérieures. Si le câblage est incorrect, le fonctionnement sera incorrect et entraînera des dommages.

Modèle	AS18GS1ERA	AS24GS1ERA
Câblage de connexion	≥4G0.75mm2	≥4G0.75mm2

1. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, un de ses agents d'entretien ou une personne qualifiée. Le type du fil de connexion est H05RN-F ou H07RN-F.
2. Si le fusible de la carte PC a fondu, changez-le avec le type T.3.15A/250VCA (unité intérieure).
3. La méthode de câblage doit être conforme aux normes locales de câblage.
4. Une fois l'installation terminée, la prise de courant doit être facilement accessible.
5. Un disjoncteur doit être incorporé au câblage fixe. Le disjoncteur doit être omnipolaire et la distance entre ses deux contacts ne doit pas être inférieure à 3 mm.

5 Installation du bloc d'alimentation

• La source d'alimentation doit être utilisée exclusivement par le climatiseur.
• Si le climatiseur doit être installé dans un endroit humide, ajoutez un disjoncteur de fuite à la masse.
• Pour toute installation dans d'autres emplacements, placez le disjoncteur le plus loin possible.

6 Travail de coupe et d'évasement de la tuyauterie

• La coupe du tuyau doit être effectuée avec un coupe-tuyau. Vous devez nettoyer les ébavures.
• Après avoir inséré l'écrou évasé, vous pouvez procéder au travail d'évasement.

Outil d'évasement pour R410A	Outil d'évasement conventionnel
Type à embrayage	Type à embrayage (rigide)	Type à écrou à oreilles (Imperial)
A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

Matrice de l'outillage d'évasement

1. Coupez le tuyau

1. Nettoyez les ébavures

1. Tuyau d'évasement

Correct Incorrect

Insuffisant, dommage, fissure, partiel, vers l'extérieur de l'évasement.

7 Vidange

• Installez le tuyau de vidange de manière à ce que la pente soit descendante.
• Ne pas effectuer la vidange telle qu'illustrée ci-dessous.

Il est surélevé à mi-chemin.

L'extrémité est immergée dans l'eau.

Iondule :

L'espace entre le sol et l'appareil est trop petit.

Il y a une odeur nauséabonde de la fosse.

• Versez de l'eau dans le bac de vidange de l'unité intérieure et vérifiez qu'il soit dirigé vers l'extérieur.
• Si le tuyau de vidange est dans une pièce, utilisez une isolation thermique.

Vidange

Indication des codes	Description du problème	Analyse et diagnostic
E1	Dysfonctionnement du moteur du ventilateur intéérieur	Mal branché ou connexion défectueuse;Thermistor défectueux;Carte de circuit imprimé défailleante;
E2	Capteur de l'échangeur de chaleur défectueux
E4	Erreur EEPROM intéérieur	Données EEPROM défectueuses;EEPROM défectueux;Carte de circuit imprimé défailleante;
E7	Défaillance de communication entre les unités intéérieure et extérieure	Erreur de transmission de signal entre l'unité intéérieure et l'unité extérieure, en raison d'une erreurdécablage;Carte de circuit imprimé défailleante;
E14	Dysfonctionnement du moteur du ventilateur intéérieur	Interruption du fonctionnement en raison de la rupture d'un cable dans le moteur du ventilateur;Interruption du fonctionnement en raison de la rupture des fils de sortie du moteur du ventilateur;Erreur de détction en raison d'une carte de circuit imprimé de l'unité intéérieure défailleante;

9 Vérification de l'installation et test de fonctionnement

Expliquez le fonctionnement à vos clients en vous servant du manuel.

Vérification des composants pour le test de fonctionnement

□ Cochez

les cases

Fuite de gaz dans le raccordement du tuyau ? Isolation thermique du tuyau ? Les câbles de raccordement des unités intérieures et extérieures sont bien introduits dans le bornier ? Le câble de raccordement de l'unité intérieure et de l'unité extérieure est-il bien branché ? La vidange a été effectuée correctement ? Le conduit de masse est correctement connecté ? L'unité intérieure est-elle bien fixée ? La tension de la source d'alimentation est conforme au code ? Y a-t-il du bruit ? La lampe s'allume-t-elle normalement ? Les opérations de refroidissement et de chauffage (avec une pompe thermique) sont effectuées normalement ? Le régulateur de température de la pièce fonctionne normalement ?

Maintenance

Pour une utilisation intelligente du climatiseur

Paramétrage d'une température de piece appropriée Températe appropriée	Ne pas obstruer l'entrée ou la sortie d'air	Télécommande Ne pas utiliser d'eau : nettoyer le contrôleur avec un chiffon sec. Ne pas utiliser de nettoyant à vitre ou de chiffon imbibé.	Boîtier interieur nettoyer le climatiseur en utilisant un chiffon doux et sec. Pour les tâches résistantes, utiliser un détergent neutre dilué dans de l'eau. Essorer le chiffon avant de nettoyer, puis totally être le détergent.
Fermer portes et fenêtre durant utilisation. En mode de refroidissement empecher la pénération d'un ensoleillement direct avec un rideau ou des volets.	Utiliser la minuterie efficacement.	Ne pas nettoyer avec les produits suivants : Essence, benzine, diluant ou poudre à nettoyer pouvant endommager l'endetuit de l'unité.	De l'eau chaude au-delà de 40°C(104°F) peut provoquer une décoloration ou une déformation.
Si l'apparil n'est pas utilisé durant une longue période, couper l'alimentation principale. ARRÊT	Utiliser les volets efficacement.	Nettoyage du filtre à air 1 Ouvrir la grille de l'entrée d'air en la tirant vers le haut. 2 Retirer le filtre. Pousser l'égremment vers le haut l'onglet central du filtre jusqu'à le libérer de la butée, etrirer le filtre par le bas. 3Nettoyer le filtre. Utiliser un aspirateur pour enlever la poussière, ou nettoyer le filtre avec de l'eau. Àprous lavage, faire totalement sécher le filtre à l'ombre. 4Fixer le filtre. Fixer le filtre correctement de façon à ce que l'indication "FACE" soit de face. S'assurer que le filtre est complètement fixé derrière la butée. Si les filtres croit et.gauche ne sont pas correctement fixés, des défauts peuvent se produit. 5Fermer la grille d'entrée d'air.	Toutes les deux semaines

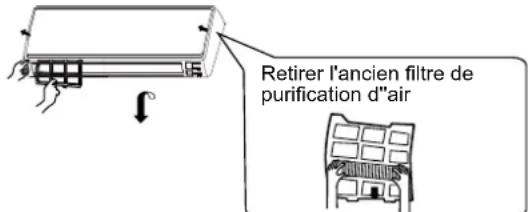

Remplacement des filtres de purification d'air

1. Ouvrir la grille d'entrée d'air. Soulever la grille d'entrée en utilisant un petit outil nommé support de grille situé sur le côté droit de l'appareil d'intérieur.
2. Détacher le filtre à air standard. Faire glisser le bouton légèrement vers le haut pour libérer le filtre, puis l'enlever.

1. Fixer le filtre de purification d'air. Placer les dispositifs de filtre de purification dans les cadres à filtre gauche et droit.

1. Fixer le filtre à air standard (installation nécessaire).

ATTENTION : Le côté blanc du filtre de purification d'air photocatalytique doit faire face vers l'extérieur, et le côté sombre face à l'appareil. Le côté vert du filtre de purification d'air antibactérien doit faire face à l'extérieur, et le côté blanc face à l'appareil.

1. Fermer la grille d'entrée d'air. Fermer la grille avec soin.

REMARQUE :

• Le filtre de purification d'air photocatalytique doit être exposé au soleil à dates fixes. Dans une famille normale, il doit être exposé au soleil tous les 6 mois.
• Le filtre de purification d'air antibactérien peut être utilisé longtemps, inutile de le remplacer. Toutefois, en cours d'utilisation, la poussière doit être enlevée en utilisant un aspirateur ou en le tapotant légèrement, sinon les performances peuvent être affectées.
• Veiller à maintenir le filtre de purification d'air antibactérien dans un environnement frais et sec, et éviter une exposition directe au soleil lors d'un arrêt d'utilisation, ceci pouvant réduire la capacité de stérilisation.

Avertissement

Avertissement

Merci de contacter le point de vente ou de maintenance pour l'installation.

Ne pas tenter d'installer le climatiseur par soi-même, car une installation inadéquate peut causer un choc électrique, un incendie ou une fuite d'eau.

Avertissement

Si une anomalie telle qu'une petite combustion se produit, arrêter immédiatement l'appareil et contacter le vendeur.

ARRÊT

STRICTE OBLIGATION

Utiliser

une source

d'alimentation

exclusive munie

d'un coupe-

circuit.

Vérifier soigneusement l'installation adéquate du drainage.

STRICTE OBLIGATION

Engager totalement la prise du cordon d'alimentation.

STRICTE OBLIGATION

Utiliser la tension appropriée.

STRICTE OBLIGATION

1. Ne pas utiliser une rallonge électrique ou des cordons raccordés.
2. Ne pas installer dans un endroit exposé à un risque de fuite de gaz inflammable.
3. Ne pas exposer l'appareil à de l'eau ou de l'huile vaporisée.

INTERDICTION

Ne pas utiliser un cordon enroulé.

INTERDICTION

Prendre soin de ne pas endommager le cordon électrique.

INTERDICTION

INTERDICTION

Ne pas démarrer ou arrêter le fonctionnement en déconnectant le cordon d'alimentation.

INTERDICTION

Ne pas diriger le flux d'air directement vers des personnes, en particulier des enfants ou des personnes âgées.

INTERDICTION

Ne pas tenter de réparer ou reconstruire par soi-même.

Connecter la prise de terre.

Mise à la terre

AVERTISSEMENT

Ne pas utiliser à des fins de stockage de nourriture, de travaux d'art, d'équipement de précision, d'élevage ou de culture.

INTERDICTION

Prendre de l'air frais régulièrement, particulièrement lorsqu'un appareil à gaz fonctionne au même moment.

STRICTE OBLIGATION

Ne pas utiliser le commutateur avec des mains mouillées.

INTERDICTION

Ne pas installer l'appareil près d'une cheminée ou d'un autre appareil de chauffage.

INTERDICTION

Vérifier le bon état du support d'installation.

INTERDICTION

Ne pas verser d'eau sur l'appareil pour le nettoyage.

INTERDICTION

Ne pas placer d'animaux ou de plantes sur le chemin direct du flux d'air.

INTERDICTION

INTERDICTION

INTERDICTION

Dépannage

Avant de demander de l'assistance, vérifier la liste suivante.

	Phénomène	Cause ou points de contrôle
Inspectionnormale desperformances	Le système ne redémarré pas automatiquement.	Lorsque l'appareil est stoppé, il ne redémarrera pas avant 3 minutes afin de protégger le système.Lorsque la prise de courant est retiree puis réinsérée, le circuit de protection fonctionnera durant 3 minutes pour protégger le climatiseur.
	Un bruit se faitentrendre.	Durant le fonctionnement de l'appareil ou à l'arrêt, un bruissement ou un gargoûillagement peut se faire entendre. Au boute 2 à 3 min ues a pres démarré l'appareil, ce bruit devient plus notable. (Ce bruit est produit par la circulation du liquide réfrigérant dans le système)Durant le fonctionnement de l'appareil, un bruit de craquement peut se faire entendre. Ce bruit est produit par l'expansion ou la réduction de l'enveloppe en raison des changements de température.Si le flux d'air de l'appareil en cours de fonctionnement produit un bruit élevé, c'est que le filtre à air peut être sale.
	Génération d'odeurs.	Ceci se produit perverse que le système fait circuler les odeurs de l'air intérieur telles que odeurs de meubles, peinture ou tabac.
	De la vapeur ou un panache se dégage.	En fonctionnement FROID ou SEC, l'appareil d'intérieur peut expulser de la vapeur.Ceci est d'au soudain refroidissement de l'air intérieur.
	En mode sec, la vitesse de ventilation ne peutpas être changée.	En mode SEC, lorsque la température de la présence devient inférieure au paramètre de température de plus de \( 2^{\circ}\mathrm{C} \), l'appareil fonctionne de façon intermittente à vitesse BASSE quels que soit le paramétrage du VENTILATEUR.
Vérificationmultiple	7	La prise de courant est-elle bien insérée?Y-a-t-il une panne de courant?Le fusible a-t-il grillé?
	Mauvais refroidissement	Le filtre à air est-à-lie sale?Normalement il doit être nettoyé tous les 15 jours.Se trouve-t-il un obstacle devant l'entrée et la sortie d'air?La température est-elle correctement réglée?Des portes ou des fenêtres sont-elles ouvertes?Existe-t-il un ensoleillement direct venant d'une fenêtre durant le refroidissement? (Utiliser un rideau)La pièce contient-elle trop de sources de chaleur ou de personnes durant le refroidissement?

Avertissement

• N'obstruez et ne couvrez pas le climatiseur. Ne mettez pas vos doigts dans les entrées/sorties, ni dans les volets de conditionnement.
• Ne pas laisser d'enfant jouer avec le climatiseur. Ne jamais laisser un enfant s'asseoir sur l'appareil extérieur.

Spécifications

• Le circuit de réfrigération est étanche.

L'appareil est adapté aux situations suivantes :

1. Plage de température ambiante applicable :

Refroidissement	Intérieur	Maximum : D.B/W.B 32 °C/23°C Minimum : D.B/W.B 21 °C/15°C
	Plein air	Maximum : D.B/W.B 46°C/26°C Minimum : D.B 18 °C
Chauffage	Intérieur	Maximum : D.B 27 °C Minimum : D.B 15 °C
	Plein air	Maximum : D.B/W.B 24°C/18°C Minimum : D.B/W.B -7 °C/-8°C
	Plein air (INVERSEUR)	Maximum : D.B/W.B 24°C/18°C Minimum : D.B -15 °C

1. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent d'entretien ou une personne qualifiée similaire.
2. Si le fusible de l'unité intérieure sur la carte PC a fondu, le remplacer par un fusible de type T. 3.15A/250V. Si le fusible de l'unité extérieure a fondu, le remplacer par un fusible de type T.25A/250V.
3. La méthode de câblage doit être conforme aux normes locales de câblage.
4. Après installation, la prise de courant doit être facilement accessible.
5. Les piles usagées doivent être éliminées de façon appropriée.
6. L'appareil n'est pas destiné à être utilisé par des enfants ou des personnes infirmes sans supervision.
7. Il faut veiller à ce que les jeunes enfants ne jouent pas avec l'appareil.
8. Veiller à utiliser une prise de courant appropriée, correspondant au cordon électrique.
9. La prise de courant et le câble de connexion doivent disposer des autorisations locales.
10. Afin de protéger l'appareil, veiller à éteindre d'abord le climatiseur, puis à attendre au moins 30 secondes avant de couper l'alimentation.

Contacts : TÉL [phone] ; FAX [phone]

Site web : www.haier.com
