MANUAL DE USUARIO AS18GS1ERA HAIER

Componentes y sistemas

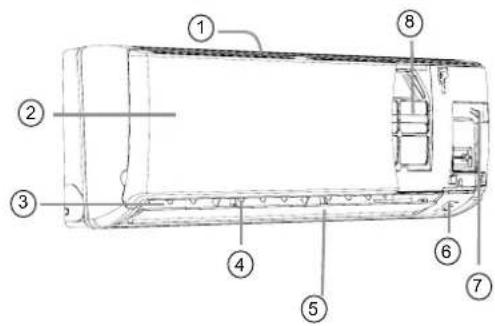

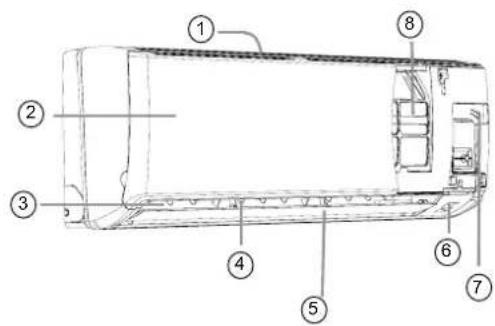

Unidad interior

① Toma de entrada Panel de indicadores ② Rejilla de la toma de entrada Interruptor de emergencia ③ Toma de salida Filtro purificado de aire (interior) ④ Pala vertical (permite ajustar la dirección del flujo de aire hacia la izquierda y hacia la derecha) ⑤ Alerón horizontal (permite ajustar la dirección del flujo de aire hacia arriba y hacia abajo; no lo ajuste manualmente)

Recuerde que la ilustración anterior podrá no reflejar fielmente el producto adquirido y debe utilizarse únicamente como referencia.

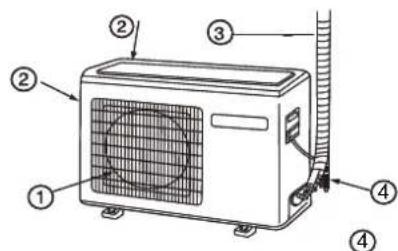

Unidad exterior

① TOMA DE SALIDA TUBOS DE CONEXIÓN Y

CABLEADO ELÉCTRICO

② TOMA DE ENTRADA

MANGUERA DE DRENAJE

Recuerde que la ilustración anterior podría no reflejar fielmente el producto adquirido y debe utilizarse únicamente como referencia.

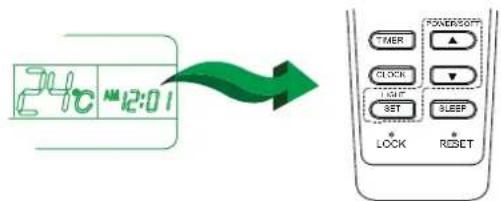

Configuración del reloj

Pulse el botón RELOJ. A continuación, comenzará a parpadear el indicador "AM" o "PM".

Pulse los botones ▲ o ▼ para configurar la hora correcta. Cada vez que pulse un botón, la hora se aumentará o reducirá en 1 minuto. Si mantiene un botón pulsado, la hora avanzará o retrocederá rápidamente. Una vez confirmada la configuración de hora, pulse el botón ESTABLECER. Tras hacerlo, el indicador "AM" o "PM" deja de parpadear y el reloj se pondrá en marcha.

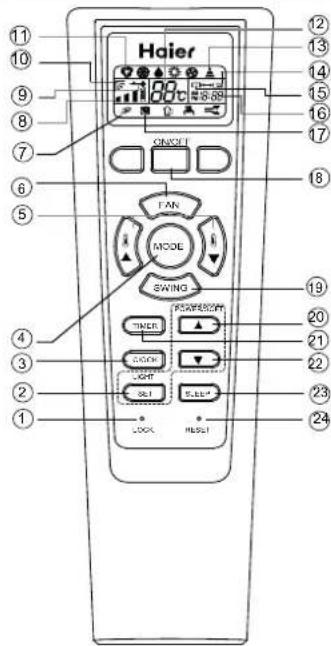

Control remoto

1. Botón BLOQUEAR Se utiliza para bloquear los botones y los indicadores de la pantalla LCD.
2. Botón ESTABLECER / LUZ
3. Botón RELOJ
4. Botón MODO
5. Botón CONFIGURACION DE TEMPERATURA
6. Botón VENTILADOR
7. Indicador de la función SALUDABLE
8. Indicador de VELOCIDAD DE VENTILADOR

1. Indicador de BLOQUEO
2. Indicador de OSCILACION
3. Indicador de modo

Merna kunstumsrechte	AUTONOMICS	FRETROGENOLOGY	SELECTION	VENTILATOR	CALIFOROON
Centrum rechts

1. Indicador de TEMPERATURA
2. ENVIO DE SENAL
3. Indicador de TEMPORIZADOR DE APAGADO
4. Indicador de TEMPORIZADOR DE ENCENDIDO
5. Indicador de RELOJ
6. Indicador de la referencia SUENO
7. Botón ENCENDIDO / APAGADO
8. Botón OSCILACION
9. Botón HORA / INTENSO / SUAVE. Se utiliza para establecer la configuración del reloj y el temporizador. Al pulsar este botón en cualquier momento, excepto durante la configuración de la hora del control remoto y la configuración de la hora, la pantalla mostrará lo siguiente.

1. Botón TEMPORIZADOR

Se utiliza para configurar la hora correcta.

1. Botón HORA
2. Botón SUENO
3. Botón RESTABLECER. Si el control remoto presenta alguna anomalía, introduzca un objeto puntiagudo en el orificio para pulsar este botón y restablecer el control remoto.

Instalación de las baterías

1. Extraiga la cubierta de las baterías;
2. Instale las baterías como muestra la ilustración. 2 baterías R-03, botón de restablecimiento (cilindro);
3. Asegúrese de que la polaridad de las baterías coincide con los símbolos '+' y '-' al instalarlas;
4. Instale las baterías y vuelva a colocar de nuevo la cubierta.

Nota:

• La distancia entre el cabezal de transmisión de señal y el orificio del receptor debe ser inferior a 7 m sin obstáculos.
• Si se instalan en la habitación lámparas fluorescentes de activación electrónica o de tipo alterno, o bien teléfonos inalámbricos, el receptor podría resultar perturbado al recibir las señales, por lo que la distancia hasta la unidad interior deberá ser menor.
• Si se activan todos los indicadores de la pantalla o no es posible visualizarlos correctamente durante el uso, es señal de que las baterías se han agotado. Por favor, cambie las baterías.
• Si el control remoto no funciona normalmente durante su uso, extraiga las baterías y vuelva a instalarlas pasados unos segundos.

Sugerencia:

Extraiga las baterías si no tiene intención de utilizar la unidad durante un periodo largo de tiempo. Si observa una pantalla extraña antes de extraer las baterías, solo necesitará pulsar el botón RESTABLECER.

Funcionamiento

1. Arranque de la unidad

Pulse el botón de ENCENDIDO / APAGADO en el control remoto para arrancar la unidad.

1. Selección del modo de funcionamiento

Pulse el botón MODO. Cada vez que pulse el botón, el modo de configuración cambiará de acuerdo con el ciclo ilustrado a continuación: Control remoto:

1. Selección de la configuración de temperatura

Pulse e y b

Cada vez que pulse este botón, la temperatura configurada sube en 1°C . Si mantiene el botón pulsado, la temperatura sube rápidamente.

Cada vez que pulse este botón, la temperatura configurada descenderá en 1°C . Si mantiene el botón pulsado, la temperatura descenderá rápidamente.

1. Selección de la velocidad del ventilador

Pulse el botón VENTILADOR. Cada vez que pulse el botón, la velocidad del ventilador cambiará de acuerdo con el ciclo ilustrado a continuación:

Control remoto:

El aparato de aire acondicionado funciona según la velocidad de ventilador indicada. Si el VENTILADOR se configura en el modo AUTOMÁTICO, el aparato de aire acondicionado ajustará automáticamente la velocidad del mismo según la temperatura de la habitación.

Mode de configuración	Controlremoto	Nota
AUTOMÁTICO		En el modo de configuracion automática, el aparato de aire acondicionado selecciónará automatistically el modo de Refrigeración o Calefacción según la temperaturea de la habitación.Si el VENTILADOR está configurado en el modo AUTOMÁTICO,el aparato de aire acondicionado ajustará automatistically su velocidad según la temperatura de la habitación.
REFRIGERACION		En el mode SECO, si la temperaturea de la habitación descende por debajo de la temperaturea configurada + 2°C, la unidad funciona para forma intermitente a BAJA velocidad, independiente de la configuración de VENTILADOR.
SECO		En el mode CALEFACCION, el aire calido se expulsa cuando de un corto periodo de tiempoblesa para la configuración de prévenzione de frío.Si el VENTILADOR se configura en el mode AUTOMÁTICO,el aparato de aire acondicionado ajustará automatistically la velocidad del本身就是根據 la temperaturea de la habitación.
CALEFACCION		En el mode VENTILADOR, la unidad no funciona en los modes de REFRIGERACION o CALEFACCION, sinounicamente en el mode VENTILADOR, durante elrialtempocostestàrdesponible elmode AUTOMÁTICO.Admás,la configuración de configuración de temperaturea permanece deshabilitadena lo mode VENTILADOR y la configuración SUENO no está disponible.

Funcionamiento de emergencia y funcionamiento de prueba

Funcionamiento de emergencia:

• Utilice este modo de funcionamiento si el control remoto no funciona o se pierde. Si el modo de trabajo de emergencia se encuentra activo, el aparato de aire acondicionado podrá funcionar automáticamente durante un tiempo.
• Al presionar el interruptor de emergencia, el equipo emitirá el sonido "Pi" una vez, confirmando así la activación de este modo de funcionamiento.
• Al encender el interruptor de alimentación por primera vez e iniciar el modo de funcionamiento de emergencia, la unidad se pondrá en marcha automáticamente en los siguientes modos:

Temperatura de la reparación	Temperatura视察ada	Moto de temporizador	Velocuid del ventilador	Modo de functorismo
Superior a 23°C	23°C NO AUTOMÁTICO REI	RIGERACION
Inferior a 23°C	23°C NO AUTOMÁTICO	CALIFACION

• No es posible cambiar la configuración de temperatura y la velocidad del ventilador. Asimismo, tampoco es posible utilizar el modo de temporizador o seco.

Funcionamiento de prueba:

El interruptor de prueba es similar al interruptor de emergencia.

• Utilice este interruptor en el modo de configuración de prueba si la temperatura de la habitación es inferior a 16°C. No lo utilice en el modo de configuración normal.
• Continúe pulsando el interruptor de prueba durante más de 5 segundos. Separe el dedo del interruptor cuando el equipo emita dos veces el sonido "Pil": el modo de refrigeración se iniciará con el flujo de aire a velocidad "Alta".
• En este modo, el motor del ventilador de la unidad interior se configura a velocidad Alta.

Ajuste de la dirección del flujo de aire

1. Indicador de estado de envío de aire Alerón vertical

Pos.1 Desactivado Pos.2 Pos.3 Pos.4 Oscilación automática)

1. Ajuste del flujo de aire hacia la izquierda y hacia la derecha (manual) Mueva la pala vertical por medio del mando del aparato de aire acondicionado para ajustar la dirección del flujo de aire hacia la izquierda o hacia la derecha, según lo indicado en la ilustración.

Precauciones:

• Pare la unidad antes de ajustar la posición del alerón con la mano.
• Si el nivel de humedad es alto y se dirigen todas las tabillas verticales hacia la izquierda o hacia la derecha, podría condensarse agua en la toma de salida de aire.
• Es aconsejable no mantener el alerón horizontal en posición de descenso durante un período prolongado de tiempo en los modos de REFRIGERACIÓN o SECO. De lo contrario, podrá generarse condensación de agua.

Nota:

El control remoto ajusta automáticamente la última posición de oscilación establecida al volver a poner en marcha la unidad después de haberla detenido.

Funcionamiento

Uso durante el sueño

Antes de irse a dormir, pulse el botón SUENO para que la unidad funcione en el modo SUENO y le permita disfrutar de un sueño profundo.

Uso de la referencia SUENO

Una vez que la unidad se pone en marcha, configure el estado de configuración y pulse el botón SUENO. Para usar la función SUENO deberá ajustar antes el reloj y la hora.

Modo de funcionamiento

1. En el modo REFRIGERACIÓN, SECO

1 hora después de que se haya iniciado el modo SUENO, la temperatura aumenta a 1°C sobre la temperatura configurada.

Transcurrida otra hora, la temperatura aumenta a 1°C más. La unidad se mantendrá en funcionamiento entonces durante 6 horas más y, a continuación, se detendrá. La temperatura será entonces superior a la temperatura configurada, por lo que la temperatura de la habitación ya no será tan reducida y le permitirá dormir con tranquilidad.

Se inicia el funcionamiento en modo SUENO. Se detiene el funcionamiento en modo SUENO. Temperatura configurada. La unidad se detiene. En los modos REFRIGERACIÓN y SECO.

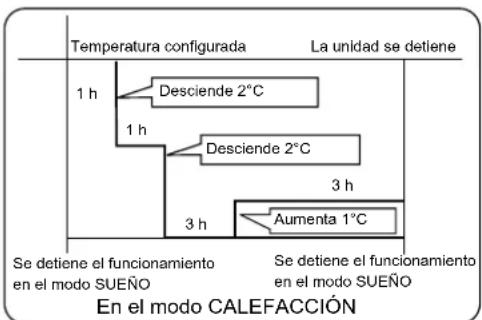

2. En el modo CALEFACCIÓN

1 hora después de que se haya iniciado el modo SUENO, la temperatura descenderá 2°C por debajo de la temperatura configurada. Transcurrida otra hora, la temperatura descenderá 2°C más. Después de 3 horas, la temperatura aumenta a 1°C. La unidad se mantendrá en funcionamiento entonces durante 3 horas más y, a continuación, se detendrá. La temperatura será entonces inferior a la temperatura configurada, por lo que la temperatura de la habitación ya no será tan elevada y le permitirá dormir con tranquilidad.

3. En el modo AUTOMÁTICO

La unidad funcionará en el modo de sueño correspondiente, adaptado al modo de funcionamiento seleccionado automáticamente.

4. En el modo VENTILADOR

No dispone de referencia SUENO.

1. Si se establece la referencia silenciosa de sueño en 8 horas, no será posible ajustar el temporizador silencioso de sueño.

Si se configura la función TEMPORIZADOR, la función silenciosa de sueño no se puede activar. Tras configurar la función de sueño, si el usuario restablece la función TEMPORIZADOR se cancelará la función de sueño; el aparato pasará al estado de temporización activado. Si los dos se configuran al mismo tiempo, independientemente de cuál tiempo de funcionamiento finalice primero, la unidad se detendrá automáticamente y se cancelará el otro modo.

Función de reanudación tras fallos en el suministro eléctrico

1. Si es la primera vez que se arranca la unidad, el compresor no se pondrá en marcha a menos que hayan transcurrido 3 minutos. Al recuperar el suministro eléctrico tras un fallo del mismo, la unidad se pondrá en marcha automáticamente y, 3 minutos después, lo hará también el compresor.
2. Nota para continuar después de errores de alimentación: Pulse el botón de sueño diez veces en menos de cinco segundos y acceda a esta función; se escucharán cuatro sonidos. Pulse el botón de sueño diez veces en menos de cinco segundos y abandone esta función; se escucharán dos sonidos.

Utilice esta función si necesita calentar o refrigerar rápidamente una habitación. En el modo REFRIGERACIÓN, el ventilador se configura automáticamente a velocidad ALTA bajo el control del modo de ventilador AUTOMÁTICO. En el modo CALEFACCIÓN, el ventilador se configura automáticamente a velocidad MEDIA bajo el control del modo de ventilador AUTOMÁTICO.

Utilice esta función si desea que la unidad funcione de forma silenciosa y le permita leer o descansar.

En el modo de funcionamiento SUAVE, el ventilador se configura automáticamente a velocidad BAJA bajo el control del modo de ventilador AUTOMÁTICO.

Nota:

Si selecciona los modos rápidos de CALEFACCIÓN o REFRIGERACIÓN en el modo de configuración INTENSO, la habitación no presenta una distribución homogénea de la temperatura.

Si el modo de funcionamiento SUAVE se mantiene activo durante un periodo prolongado de tiempo, no se alcanzarán niveles eficaces de calefacción o refrigeración.

Para cancelar el modo de funcionamiento INTENSO o SUAVE

Pulse de nuevo el botón INTENSO / SUAVE. Tras hacerlo, el indicador del modo de funcionamiento INTENSO o SUAVE desaparecerá.

Mantenimiento

Para utilizar el aparato de aire acondicionado de forma inteligente

Configure una temperatura adequada para la habitación. Temperatura adequada	No bloquee las tomas de entrada o calidad de aire.
Cierre las puertas y ventanas durante el uso. Durante la refrigeración, evite la entrada de luz solar directa utilizing cortinas o mamparas	Utilice el temporizador de forma eficiente 55
Si no tiene intencion de usar launidad durante un periodo prolongado de tiempo, apague el interruptor principal de la fuente de alimentación. APAGAR	Utilice las tabillas de forma eficiente 56

Control remoto

No use agua; limpie el control remoto con un paño seco. No use limpiacristales ni paños impregnados en productos químicos.

Equipo interior

Limpie el aparato de aire acondicionado con un paño suave y seco. Si se acumulan manchas de suciedad persistentes, utilice un detergente neutro diluido con agua. Escurra el agua del paño antes de pasarlo sobre la unidad. A continuación, elimine por completo todos los restos de detergente.

No utilice ninguno de los siguientes productos para limpiar la unidad

Gasolina, bencina, disolvente o productos de limpieza; podrían dañar el revestimiento de la unidad.

Agua caliente a más de 40°C (104°F); podría provocar efectos de decoloración o deformación.

Limpieza del filtro de aire.

1 Abra la rejilla de la toma de entrada hacia arriba. 2 Extraiga el filtro.

Presione ligeramente hacia arriba la pestaña central del filtro hasta liberarlo del tope y extraiga el filtro hacia abajo.

3 Limpie el filtro.

Utilice un aspirador para eliminar el polvo o lave el filtro con agua. Después del lavado, permita que el filtro se seque completamente a la sombra.

4 Instale el filtro.

Instale el filtro correctamente, de modo que la marca "FRONTAL" quede orientada hacia delante. Asegúrese de que el filtro encaje completamente en el tope. La instalación incorrecta de los filtros izquierdo y derecho podrá provocar defectos.

5 Cierre la rejilla de la toma de entrada.

Sustitución del filtro purificador de aire

1. Abra la rejilla de la toma de entrada

Sujete la rejilla de la toma de entrada utilizando un pequeño dispositivo denominado soporte de rejilla, ubicado en el extremo derecho de la unidad interior.

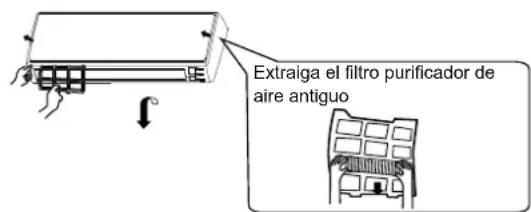

2. Extraiga el filtro de aire estándar

Deslice el mando ligeramente hacia arriba para liberar el bajo y, a continuación, tire de él.

1. Instale el filtro purificador de aire colocando los accesos del filtro purificador de aire en los soportes izquierdo y derecho del filtro.

4. Instale el filtro de aire estándar (instalación necesaria)

ATENCIÓN:

La superficie de color blanco del filtro purificador de aire fotocatalizador debe estar orientada hacia fuera, mientras que la superficie de color negro debe estar orientada hacia la unidad. Por su parte, la superficie de color verde del filtro purificador de aire antibacterias debe estar orientada hacia fuera, mientras que la superficie de color blanco debe estar orientada hacia la unidad.

5. Cierre la rejilla de la toma de entrada

Cierre la rejilla firmemente.

NOTA:

• El filtro purificador de aire fotocatalizador se solarizará en un periodo de tiempo bajo. En el caso de una familia normal, suele solarizarse cada 6 veces.
• El filtro purificador de aire antibacterias disfruta de una gran durabilidad y no es necesario sustituirlo. No obstante, durante las temporadas de uso es recomendable eliminar el polvo con frecuencia utilizando un aspirador o agitándolo ligeramente. De lo contrario, su rendimiento puede verse afectado.
• Cuando no se encuentre en uso, conserve el filtro purificador de aire antibacterias en un lugar fresco y seco y evite su exposición a la luz solar directa durante periodos prolongados de tiempo. De lo contrario, su capacidad de esterilización se reducirá.

Instalación de la unidad interior

Herramientas necesarias para realizar la instalación

• Destornillador
• Alicate, sierra para metales, broca de tubo
• Llave (17, 19 y 26 mm)
• Detector de fugas de gas o agua jabonosa
• Llave dinamométrica (17 mm, 22 mm, 26 mm)
• Cortatubos, herramienta de conicidad, cuchilla, metro
• Avellanador

Selección del lugar de instalación

• Coloque la unidad sobre una superficie que pueda soportarla correctamente y no provoque vibraciones.
• Asegúrese de que el lugar no se vea afectado por calor o vapor generado en las cercanías y donde la unidad pueda funcionar sin perturbaciones.
• Asegúrese de que el lugar permita un drenaje sencillo y en el que puedan conectarse los tubos a la unidad exterior.
• Asegúrese de que el aire frío pueda distribuirse uniformemente por la sala.
• Coloque la unidad interior cerca de una toma de suministro eléctrico con espacio suficiente alrededor.
• Coloque la unidad interior de modo que se incluya a más de 1 metro de televisiones, radios, aparatos inalámbricos y lámparas fluorescentes.
• En el caso de fijar el mando a distancia a una pared, colóquelo donde la unidad interior pueda recibir su señal cuando estén encendidas las lámparas fluorescentes de la sala.

Fuente de alimentación

• Antes de insertar el enchufe de alimentación en la toma, compruebe que el voltaje no falla.
• La fuente de alimentación es la que figura en la placa de datos nominales.
• Instale el aparato en un circuito dedicado de alimentación.
• Debe existir una toma al alcance del cable de alimentación. No trate de prolongar el cable cortándolo.

Accesorios

Mando a distancia (1) Manguito de drenaje (1)

Pila seca R-03 (2) Tapón de plástico (4) Tornillo Ø4X25 (4)

Placa de montaje (1) Filtro purificador de aire (optional) (1)

Selección de tubo

PARA 18K	Tubo de liquido Ø 6,35x0,8 mm
	Tubo de gas Ø 12,7x0,8 mm
PARA 24K	Tubo de liquido Ø 9,52x0,8 mm
	Tubo de gas Ø 15,88x1,0 mm

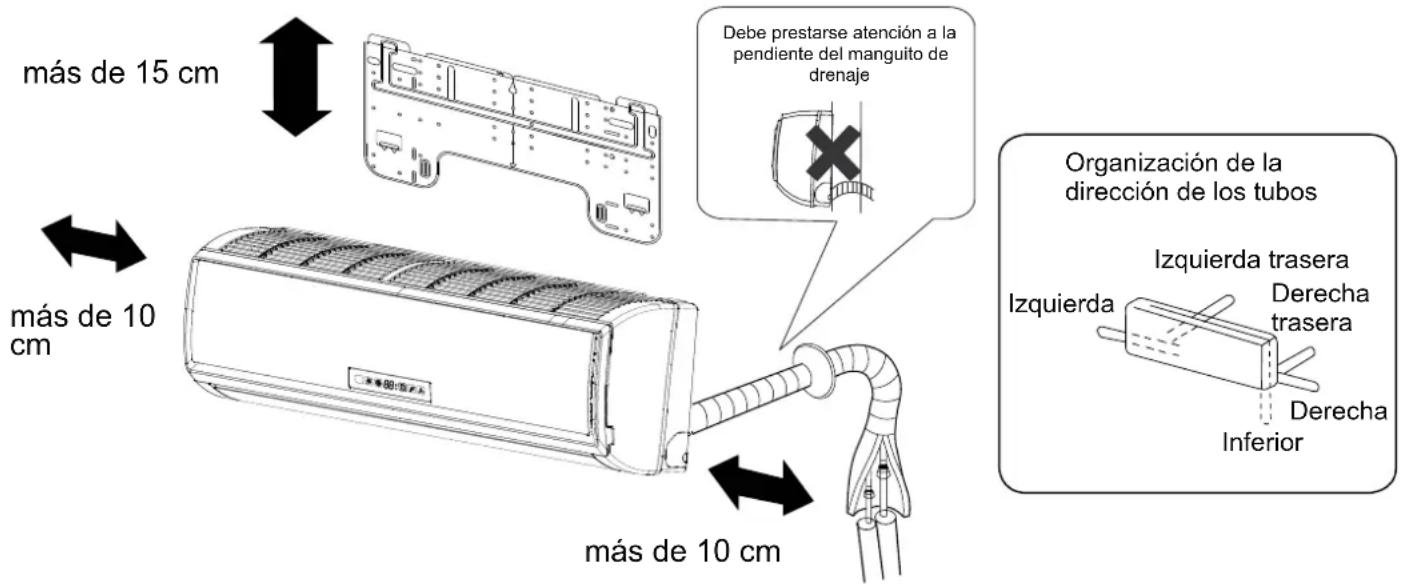

Diagrama de instalación de unidades interiores

Los modelos cumplen la norma R410A sobre refrigerantes libres de HFC

La distancia entre la unidad interior y el suelo debe ser superior a 2m

Recuerde que la ilustración anterior podría no reflejar fielmente el producto adquirido y debe utilizarse únicamente como referencia.

Instalación de la unidad interior

1 Instalar la placa de montaje y ubicar el orificio en la pared

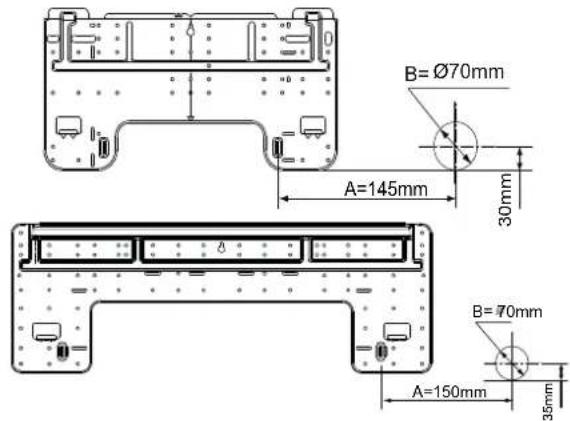

Al fijar por primera vez la placa de montaje

1. Nivele correctamente la placa a fijar contra la pared basándose en pilares o dinteles cercanos y fije temporalmente la placa con un clavo de acero.
2. Asegúrese de nuevo de que la placa queda bien nivelada colgando una plomada desde el punto superior central de la placa. Una vez comprobado, fije la placa con el clavo de acero de fijación.
3. Busque la ubicación del orificio de pared A utilizando un metro.

Al montar la placa de montaje fijándola a una barra lateral y un dintel

• Fije una barra de montaje (se vende por separado) a la barra lateral y el dintel, y asegure la placa a la barra de montaje fijada.
• Consulte la sección anterior "Al fijar por primera vez la placa de montaje" para más información acerca del orificio de la pared.

2 Practicar un orificio en la pared e instalar la cubierta del orificio de entubación

• Practique un orificio de 70 mm de diámetro con pendiente ligeramente descendente hacia el exterior de la pared.
• Instale la cubierta del orificio de entubación y séllela con masilla antes de la instalación.

Grosor de la pared

(Sección del orificio de pared) del orificio de entubación

3 Instalación de la unidad interior

Extracción de los tubos

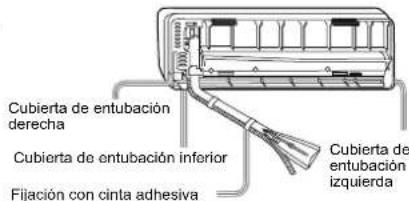

[Entubación trasera]

• Extraiga los tubos y el manguito de drenaje y fíjelos con cinta adhesiva [Izquierda · Entubación trasera izquierda]
• En caso de realizar la entubación por el lado izquierdo, corte con una cuchilla la cubierta de la entubación izquierda.
• En caso de realizar la entubación a través de la parte trasera izquierda, doble los tubos de acuerdo con la dirección de entubación que figura en la marca del orificio de entubación trasera izquierda, ubicada sobre los materiales aislantes.
• Pase la manguera aislante a través del hueco de los materiales de aislamiento de calor de la unidad interior.
• Inserte los cables eléctricos de interior/exterior a través de la parte trasera de la unidad interior y tire de ellos desde la parte delantera. A continuación, conéctelos.
• Cubra la cara de sellado con aceite refrigerante y conecte los tubos. Cubra la conexión con material aislante de calor y asegúrese de fijarla con cinta adhesiva.

Cable eléctrico de interior/exterior

• Los cables eléctricos de interior/exterior deben conectarse a la entubación del refrigerante utilizando cinta protectora.

[Entubación en otra dirección]

• Corte con una cuchilla la cubierta de entubación de acuerdo con la dirección de entubación y doble los tubos de acuerdo con la posición del orificio en la pared. Tenga cuidado de no romper los tubos al doblarlos.
• Conecte previamente el cable eléctrico de interior/exterior y tire de la conexión al aislante de calor del componente de conexión.

Fijación de la unidad interior

• Cuelgue con seguridad la unidad de las muescas superiores de la placa de montaje. Mueva el bastidor hacia los lados para verificar que la fijación se haya realizado de la forma correcta.
• Para fijar el bastidor a la placa de montaje, sostenga el aislante del bastidor por debajo y colóquelo en posición perpendicular.

placa de montaje

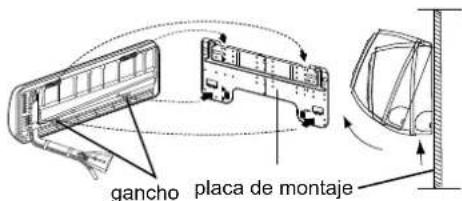

Descarga de la unidad interior

• Al descargar la unidad interior, utilice la mano para levantar el bastidor y separarlo del gancho. Levante entonces la parte inferior del bastidor llevándolo hacia fuera ligeramente hasta que la unidad se separe de la placa de montaje.

4 Conexión de los cables eléctricos de interior/exterior

Extraer la cubierta del cableado

• Extraiga la cubierta de los terminales situada en la esquina inferior de la unidad interior. Extraiga la cubierta del cableado desenroscando los tornillos.

Al conectar el cable antes de instalar la unidad de interior

1. Inserte desde fuera el cable en la sala a través del lado izquierdo del orificio de la pared en el que ya se encuentra el tubo.
2. Tire del cable desde el lado delantero y conecte el cable creando un bucle.

Al conectar el cable antes de instalar la unidad de interior

• Inserte el cable desde la parte trasera de la unidad y tire desde la parte delantera.
• Afloje los tornillos e inserte los extremos del cable en el bloque de terminales. Apriete uno de los tornillos.
• Tire ligeramente del cable para asegurar de que los cables han quedado correctamente insertados y apretados.
• Después de conectar el cable, no olvide fijar el cable conectado con la cubierta de cable.

Unidad interior a la unidad exterior

Nota:

Al conectar el cable, confirme el número de terminales de las unidades interior y exterior detenidamente. Si el cableado no se ha realizado correctamente, no se podrá utilizar el aparato correctamente, provocándose un defecto.

Modelo	AS18GS1ERA	AS24GS1ERA
Cableado de conexión	≥4G0.75mm²	≥4G0.75mm²

1. Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, agente de servicio o personal calificado. El tipo de cable de conexión es H05RN-F o H07RN-F.
2. Si el fusible de la placa PC está roto, cámbielo por otro de tipo T.3.15A/250 VCA (interior).
3. El método de cableado debe satisfacer los requisitos de las normas locales de cableado.
4. Después de la instalación, el enchufe de alimentación debe encontrarse ubicado en un lugar fácilmente accesible.
5. Debe instalarse un interruptor en el cableado fijo. El interruptor debe ser de tipo omnipolar y la distancia entre los dos contactos no debe ser inferior a 3 mm.

5 Instalación de la fuente de alimentación

• La fuente de alimentación debe utilizarse exclusivamente con el aparato de aire acondicionado.
• En caso de instalar el aire acondicionado en un lugar húmedo, instale un interruptor de fugas de masa.
• Para realizar la instalación en otro lugar, utilice un interruptor de circuito situado lo más lejos posible.

6 Trabajos de corte y conicidad de los tubos

• El corte del tubo se realiza con un cortador de tubos. Deberán eliminarse las rebabas.
• Después de insertar la tuerca cónica deben procederse a realizar los trabajos de conicidad.

Herramienta de concidad para R410A
De tipo acoplamento	De tipo acoplamento (tipo rigido)	De tipo palometa (tipo imperial)
A 0~0,5 mm 1,0~1,5 mm	1,5~2,0 mm

Cuchilla de conicidad

1. Cortar el tubo

1. Insertar la tuerca cónica

1. Eliminar las rebabas

1. Tubo cónico

Correcto Incorrecto

Delgado Daño de conicidad Grieta Parcial Demasiadofuera

7 Durante el drenaje

• Instale el manguito de drenaje formando una pendiente descendente.
• No practique el drenaje como se muestra a continuación.

Se alza por la mitad.

El extremo está sumergido en agua.

Está ondulado.

LaSeparated con el sueño es demasiadoPINGUEYA

Se apprecia mal olor de una acequia

• Deposite agua en la bandeja de drenaje de la unidad interior y confirme que el drenaje se realiza correctamente hacia afuera.
• En caso de que el manguito de drenaje se coloque en una sala, asegúrese de aplicar aislante de calor.

8 Durante el drenaje

Indicación de número	Descripción del problema	Analizar y diagnosticar
E1	Avería del motor del ventilador interior	Conexión defectuosa del conector; Termistor defectuoso; PCB defectuosa;
E2	Error del sensor de intercambio de calor
E4	Error de EEPROM interna	Datas de EEPROM defectuosos; Memoria EEPROM defectuosa; PCB defectuosa;
E7	Error de communicatoraje entre las unidades interior y exterior	Error de transmisión deelfast entre las unidades interior y exterior debido a un error de cableado; PCB defectuosa;
E14	Avería del motor del ventilador interior	Funcionamente errumpido debido a la ruptura de un cable dentro del motor del ventilador; Funcionamente errumpido debido a la ruptura de los hilos de plomo del motor del ventilador; Error de detectión debido a una placata PCB defectuosa de la internidad interior;

9 Prueba de instalación y ejecución de la prueba

• Explique al cliente cómo utilizar el aparato utilizando el manual de instrucciones.

Compruebe los siguientes puntos de prueba

Escriba una marca en las casillas.

□ ¿Existe alguna fuga de gas en la conexión del tubo? ¿Aislamiento de calor de la conexión del tubo? ¿Están los cables de conexión interiores y exteriores firmemente insertados en el bloque de terminales? ¿Están los cables de conexión interior y exterior fijados firmemente? ¿Se ha realizado el drenaje correctamente? □ ¿Está la línea de tierra conectada con seguridad? □ ¿Está la unidad interior fijada con seguridad? ¿Cumple la normativa la fuente de voltaje? □ ¿Se aprecian ruidos? □ ¿Está la lámpara iluminada normalmente? ¿Se realizan normalmente las operaciones de calentamiento (con la bomba de calor) y refrigeración? □ ¿Funciona correctamente el regulador de temperatura de la sala?

Mantenimiento

Para utilizar el aparato de aire acondicionado de forma inteligente

Configure una temperatura adequada para la habitación. Temperatura adequada	No bloquee las tomas de entrada o calidad de aire.
Cierre las puertas y ventanas durante el uso. Durante la refrigeración, evite la entrada de luz solar directa utilizing cortinas o mamparas	Utilice el temporizador de forma eficiente
Si no tiene intencion de usar launidad durante un periodo prolongado de tiempo,apague el interruptor principal de la fuente de alimentación. APAGAR	Utilice las tabillas de forma eficiente

Control remoto

No use agua; limpie el control remoto con un paño seco. No use limpiacristales ni paños impregnados en productos químicos.

Equipo interior

Limpie el aparato de aire acondicionado utilizando un paño suave y seco. Si necesita eliminar manchas de suciedad persistentes, utilice detergente neutro diluido con agua. Escurra el agua del paño antes de pasarlo sobre la unidad. A continuación, elimine por completo todos los restos de detergente.

No utilice ninguno de los siguientes productos para limpiar la unidad

Gasolina, bencina, disolvente o productos de limpieza; podrían dañar el revestimiento de la unidad.

Agua caliente a más de 40 °C (104 °F); podría provocar efectos de decoloración o deformación.

Limpieza del filtro de aire.

1 Abra la rejilla de la toma de entrada de aire hacia arriba. 2 Extraiga el filtro.

Presione ligeramente hacia arriba la pestaña central del filtro hasta liberarlo del tope y extraiga el filtro hacia abajo.

3. Limpie el filtro.

Utilice un aspirador para eliminar el polvo o lave el filtro con agua. Después del lavado, permita que el filtro se seque completamente a la sombra.

4. Instale el filtro.

Instale el filtro correctamente, de modo que la marca "FRONTAL" quede orientada hacia delante. Asegúrese de que el filtro encaje completamente hasta el tope. La instalación incorrecta de los filtros izquierdo y derecho podrá provocar defectos.

5. Cierre la rejilla de la toma de entrada.

Sustitución del filtro purificador de aire

1. Abra la rejilla de la toma de entrada.

Sujete la rejilla de la toma de entrada utilizando un pequeño dispositivo denominado soporte de rejilla, ubicado en el extremo derecho de la unidad interior.

2. Extraiga el filtro de aire estándar.

Deslice el mando ligeramente hacia arriba para liberar el bajo y, a continuación, tire de él.

1. 3. Instale el filtro purificador de aire. Coloque los accesos del filtro purificador de aire en los soportes izquierdo y derecho del filtro.

4. Instale el filtro de aire estándar (instalación necesaria).

ATENCIÓN:

La superficie de color blanco del filtro purificador de aire fotocatalizador debe quedar orientada hacia fuera, mientras que la superficie de color negro debe quedar orientada hacia la unidad. Por su parte, la superficie de color verde del filtro purificador de aire antibacterias debe quedar orientada hacia fuera, mientras que la superficie de color blanco debe quedar orientada hacia la unidad.

5. Cierre la rejilla de la toma de entrada.

Cierre la rejilla firmemente.

NOTA:

• El filtro purificador de aire fotocatalizador se saturará en un periodo de tiempo. En el caso de una familia normal, suele saturarse cada 6 meses.
• El filtro purificador de aire antibacterias disfruta de una gran durabilidad y no es necesario sustituirlo. No obstante, durante las temporadas de uso es recomendable eliminar el polvo con frecuencia utilizando un aspirador o agitándolo ligeramente. De lo contrario, su rendimiento puede verse afectado.
• Cuando no se encuentre en uso, conserve el filtro purificador de aire antibacterias en un lugar fresco y seco y evite su exposición a la luz solar directa durante periodos prolongados de tiempo. De lo contrario, su capacidad de esterilización se reducirá.

Precauciones

ADVERTENCIA

Llame al departamento de ventas / asistencia técnica si desea obtener más información acerca de la instalación.

No intente instalar este aparato de aire acondicionado personalmente. Una instalación incorrecta podrá provocar descargas eléctricas, incendios o fugas de agua.

ADVERTENCIA
Si apprecia una anomía, como una(PCapacidad, detenga inmediamente el configuracion del aparato y póngase en contacto con su punto de vente. APAGAR ACCIOn OBLIGATORIA		Utilice una fuente de alimentacion exclusiva equipada con un interruptor de circuito.	Compruebe que la instalacion del drenaje se hayaimbledon a cabo correctamente. ACCION OBLIGATORIA
Conecte el cable de la fuente de alimentacion complemente a la toma de suministro electrico. ACCION OBLIGATORIA	Utilice un nivel de voltaje adecuado. ACCION OBLIGATORIA	1. No prolongue el cable de la fuente de alimentacion ni lo conecte por un punto intermedio. 2. No instale el aparato en un lugar en el que sea posible la generacion de fugas de gas inflamable alrededor de la unidad. 3. No permita que la unidad resulte expuesta a vapeores de agua o de aceite.	PROHIBIDO
No enrolle el cable de la fuente de alimentacion. PROHIBIDO	Extreme la precaucion para evitar dañar el cable de la fuente de alimentacion. PROHIBIDO	No inserte objetos a trovés de la toma de entrada o salida de aire. PROHIBIDO	ProHIBIDO
No inicia ni detenga el configuracion del aparato desconectando el cable de la fuente de alimentacion. PROHIBIDO	No dirija el flujo de aire directamente hacia personas, en especialedia niños o ancianos. PROHIBIDO	No intente reparar o reconstruir el aparato personalmente. PROHIBIDO	Conecte el cable de conexión a tierra. Conexión a tierra

PRECAUCION
No utilise el aparato con fines de conservación de alimentos, obras de arte, equipos de precision o cultivos, ni tampoco en instalaciones agrarias.	Aspire aire fresco con Frequencia, especially si hayalgún aparato de gas en funciona al mesmo tiempo.	No acontece el interruptor con las manosojadas.
PROHIBIDO	ACCIONO OBLIGATORIA	PROHIBIDO
No instale launidad cercà de una chimenea uotro aparato de calefacción.	Compruebe que el soporte de instalación seswanae conditions.	No deposite agua sobre launidad para limpiarla.
PROHIBIDO	PROHIBIDO	PROHIBIDO
No coloque animales o plantas en la rutá directadel flujo de aire.	No coloque ningún objeto sobre launidad ni se suba a ella.	No coloque jarrones o contenedores de agua de otro tipo sobre launidad.
PROHIBIDO	PROHIBIDO	PROHIBIDO

Resolución de problemas

Antes de solicitar asistencia técnica, compruebe los siguientes puntos.

	Problema	Causa o+puntos a comprobar
Inspeccion de comportamento normal	Elsystemanosereinidad.Lalunidad emituruidos.	Afinde protegerelystemanuladeno se reinicainmediamente despues de detenerla, sino que lo hace una vez transcurridos 3minutos.Aldesconectar yvolveraconectarleschufeeléctrico, elcircuitodeproteccionseactivadavairenvelacionespara protegerelaparatoedairecondicionado.
	Seaprecianolores.	Esposibleque sesecuche un susurro ogorgoteo durantelefunicamente delunidad oaldetenerla.Elsonido esaúnmasintenso despues de2-3minutuesana vezpuestos en marcha launidad.(Elorigendeste ruidosencuentraenelpasoedrefrigerantea travésdelsystema).Esposibleque sesecuchen crujidos durantelefunicamente delunidad.Este sonido segeneracomoconceuenciadelambdaexpansionocorriacióndecarcasasque serdiva deloscamboidespermatura.Si el flujo dearengenerunruidodegantranquilidaddurantelefunicamente delunidad,esposiblequeelfiltratedaireseencuentredemasiado sucio.
	Elaparatoexpulsavaporovaho.	Estosedebeala circulaciondelaireromatizadointerior,conoloramuebles,pinturaocigarrillos,a travésdelsystema.
	Noesposiblechangiar lamelucidadelventiladoren elmode seco.	ElelmodeSECO,silatametalerduitatiodesciende pordebajodelatelmuerraducarada+2°C,launitiducarancaredeformainternenateBAJAVelocuidad,independientelementadeconfiguraciondeVENTILADOR.
Pruebasmultiples	7121	Estaheconcedatelenchufedallimentacion?Seha producdonfalloenelsuministroeléctrico?Sehafundidoalgunfusible?
	Refrigeracioninsufficiente	Estahusucioelfiltrdeaire?Normalmente,esneecessariolimpiarlocada15dias.Existenobjectoscolocadosdeformaqueobstaculienlasomanedeparadaysalida?Seha configurateda temapaturacorrectamente?Existenpuertasoventanasabiertas?Penetra la luzsolardirectamenteatravdesde lasventanasduranteelfunicamenteenmodeddefrigeracion? (Utielse cortinas)Existendemasiadasfuentesdecalortohaydemasiadaspersonaesenlhabitaciondurantelearreferigacion?

Precauciones

• No obstruya ni cubra los orificios de ventilación del aparato de aire acondicionado. No introduzca los dedos ni objetos en las tomas de entrada / salida ni entre las tablillas móviles.
• No permita que los niños jueguen con el aparato de aire acondicionado. En ningún caso debe permitirse a los niños sentarse sobre la unidad exterior.

Especificaciones

• El circuito de refrigerante ha sido diseñado a prueba de fugas.

La máquina puede adaptarse a las siguientes situaciones

1. Intervalos válidos de temperatura ambiental:

Refrigeración	Interior	Máximo: D.B/W.B 32 Minimo: D.B/W.B 21	°C/23°C °C/15°C
	Exterior	Máximo: D.B/W.B Minimo: D.B 18	46°C/26°C °C
Calefacción	Interior	Máximo: D.B 27 Minimo: D.B 15	°C °C
	Exterior	Máximo: D.B/W.B Minimo: D.B/W.B -7	24°C/18°C °C/-8°C
	Exterior (INVERTER)	Máximo: D.B/W.B Minimo: D.B -15	24°C/18°C °C

1. Si el cable de la fuente de alimentación resulta dañado, debe ser sustituido por el fabricante, su representante técnico u otro profesional capacitado con similares competencias.
2. Si se funde el fusible de la placa de PC de la unidad interior, cámbielo por uno de las mismas especificaciones. Si se funde el fusible de la unidad exterior, cámbielo por uno de las mismas especificaciones.
3. El método de cableado debe satisfacer los requisitos de las normas locales de cableado.
4. Después de la instalación, el enchufe de alimentación debe encontrarse colocado en un lugar fácilmente accesible.
5. Las baterías agotadas deben ser eliminadas correctamente.
6. Este aparato no ha sido diseñado para su uso por parte de niños o personas incapacitadas sin vigilancia o asistencia.
7. Los niños deben ser vigilados a fin de evitar que jueguen con el aparato.
8. Emplee un enchufe de alimentación adecuado, apto para el cable conectado a la fuente de alimentación.
9. El enchufe de alimentación y el cable de conexión deben satisfacer los requisitos de la normativa local.
10. A fin de proteger las unidades, apague primero el aparato de aire acondicionado y, a continuación, desconecte la alimentación una vez transcurridos 30 segundos.

Haier Group

Dirección: No.1 Haier Road, Hi-tech Zone, Qingdao 266101 República Popular China

Contactos: TEL: [phone]; FAX: [phone]

Sitio web: www.haier.com

Partes y funciones

Unidad interior

① Entrada
