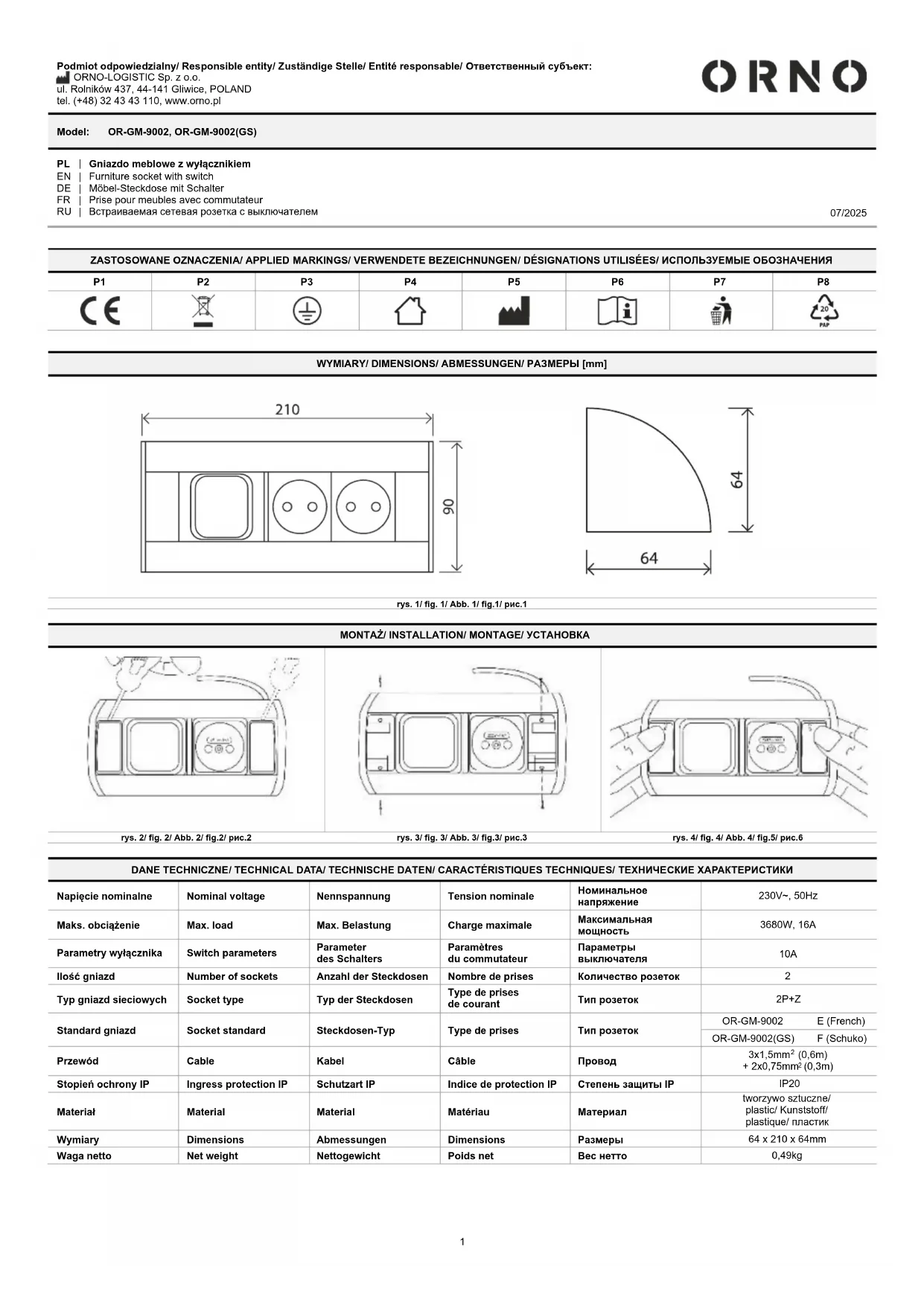

MODE D'EMPLOI OR-GM-9002 ORNO

EN | Furniture socket with switch
DE | Möbel-Steckdose mit Schalter
FR | Prise pour meubles avec commutateur
RU | BcTpaBaeMaar ceTeBaar po3eTka C BbIKIOHApTeJeM

07/2025

ZASTOSOWANE OZNACZENIA/ APPLIED MARKINGS/ VERWENDETE BEZEICHNUNGEN/ DÉSIGNATIONS UTILISÉES/ INCIOJIb3YEMBIE OBO3HAUEHIN

P1	P2	P3	P4	P5	P6	P7	P8
CE							20 PAP

Avertissements et mises en garde concernant l'utilisation du produit en toute sécurité.

1. Avant d'utiliser l'appareil, lisez ce manuel et conservez-le pour reference ulterieure.
2. Toute réparation ou modification effectue par vos soins entrainera la perte de la garantie.
3. L'appareil ne peut etre utilise que conformement a son usage prevu. Toute autre utilisation est considere comme dangereuse.
4. Le fabricant n'est pas responsable des dommages pouvant résultat d'un assemblage ou d'un fonctionnement incorrects de l'appareil.
5. Le montage de l'appareil doit etre confié à une personne experimentée et qualifiée.
6. Effectuez toutes les opérations avec l'alimentation déconnectée.
7. N'immergez pas I'appareil dans I'eau ou d'autres liquides.
8. N'utilisez pas l'appareil si le boitier est endommagé.
9. Ne touche pas directement ou indirectement les composants internes de l'appareil en fonctionnement - risque de chocol et/ou de brûture.
10. Ne couvre pas l'appareil. Assurez la libre circulation de l'air.
    11.L'appareil ne convient que pour une utilisation dans un environnement sec.
    12.Le produit est destiné à être utilisé en respectant les valeurs de charge maximale.
11. L'appareil est destiné à être utilisé à l'intérieur.

INSTRUCTIONS POUR L'ELIMINATION

Chaque menage est un utiliseur d'equipements electriques et electroniques et donc un producteur potentiel de dechets dangereux pour l'homme et I'environnement du fait de la presence de substances, melanges et composants dangereux dans les equipments. D'autre part, les dechets d'equipements sont une matiere précise a partir de la quelle nous pouvons recuperer des maitres premières telles que le cuivre, l'étinat, le verre, le fer et autres. Le symbole d'une poubelle barre d'une croix placée sur le champement, l'emballage ou les documents qui y sont joints indique la nécessite d'une collecte selective des dechets d'equipements electriques et Electroniques. Les produits ainsi que sues, sous peine d'amende, ne peuvent etre éliminés avec les dechets ordinaires avec les autres dechets. Le marquage signifie eglement que l'equipement a ete mis sur le chene apree le 13 aout 2005. Il est de la responsabilité de l'utiliser de remetre les equipments usages a un point de collecte designepour un traitement approprié. L'equipement ne peut egalment etre returnne au vendeur en cas d'achat d'un nouveau produit en quantite n'excédant pas celle de l'equipement neuf achet du meme type. Les informations sur le systeme de collecte des dechets d'equipements electriques sont disponibles au point d'information du magasin et au bureau municipal. Une manipulation correcte des meptions de trattement des dechets permect d'aviter les conséquences négatives pour I'environnement et la sanhe humaine!

DESIGNATIONS UTILISÉES

P1. Le produit est conforme aux directives de l'UE.
P2. Elimination des déchets d'équipements electri
P3. Classe de protection I.
P4. Pour usage interieur

P5. Fabricant.
P6. Documentation complémentaire et/ou instructions d'utilisation.
P7. Veillez à ce qu'il soit propre.
P8. Codes de recyclage (carton ondulé).

DESCRIPTION DU PRODUIT

Une prise de meuble encastree est une solution pratique qui convient a une grande variete d'espace ou il est necessaire d'avoir un acces rapice à l'électricité. Le montage en surface facile l'installation et, grâce à sa forme d'angle, la prise peut être positionnée de manière à s'intégrer de manière élegante dans un interieur donné, par exemple sur un bureau, dans un meuble de salle de bains, sous un meuble de cuisine ou sur un plan de travail dans un espace commercial. Prises disponibles en noir-argent et blanc-argent.

USAGE PRÉVU

L'appareil est concu pour etre instalé sur un plan de travail, à l'intérieur d'espace résidentiels ou professionnels. Il permet d'alimenter en électricité les postes de travail ou zones necessitant un branchement d'appareils electriques, de maniere permanente ou ponctuelle.

INSTALLATION

La prise doit etre branchee au circuit domestique de courant avec une mise a terre. Avont toute installation, il faut absolutment couper tout arrivée du courant du circuit auquel la prise sera branchee. Le cable de sortie commande par un interrupteur compeote deux conducteurs d'alimentation 230VAC. Conducteur bleu N (neutre), conducteur marron L (phase). Connecze le cable au recepteur que yous souhaitez actionner avec l'interrupteur. Le fil d'arrival est rond, avc des conducteurs de cable d'un diametre de 3x1,5mm2. Le fils d'arrival est equiped of trois conducteurs: jaev-vert, bue and brun. Tout d'abord, il faut brancher le conducteur de mise at terre avec le conducteur jaev-vert, puis brancher le conducteur neutre au conducteur bleu, pus la fin, brancher le conducteur de phase au conducteur brun.

1. Choiser l'endetroit d'installation et installer les cables dans le tiroir.
2. À l'aide d'un tourmevis plat, soulever doucement le cache avant (dessin n°2), puis soulever-le (une rainure dans laquelle il fautmettrele tourmevis estindiquée sur la photo).
3. Installer le cadre de la prise dans l'endetroit choisi en vissant les 4 vis (dessin n^3
4. Apre s installation ajuster les prises ou l'interrupteur et remetre le cache avant en le clipsant sur le cadre de la prise.
5. Brancher le cable rond 3 × 1,5 ~mm^2 au circuit domestique de courant.

NETTOYAGE ET ENTRETIEN

Maintenance doit etre effectue avec l'alimentation debranchee. Nettoyer unquement avec les tissus secs et delicats. On ne peut pas utiliseer les produits nettoyants chimiques. Il est conseilde de proteger les cables d'alimentation contre I'ecrasement, le frottement, et autres manipulations qui peuvent endommager I'isoation des cables.

SERVICE APRÉS-VENTE

Si, malge le soin que nous avons apporté à la conception et à la fabrication de votre produit, celui-ci ne fonctionne pas correctement, veilliez contacter nos techniciens de l'équipe après-ventre;

Conseiller à la clientèle pour le commerce de détaill

Tél.: [phone] int. 109
e-mail:[e-mail]
Du lundi au vendredi de 8h00 à 17h00.

CANAUX DE COMMUNICATION LIÉS À LA SECURITE

Toutes les plaines et informations relatives à la sécurité des produits doivent être signalées au fabricant via le site web : www.orno.pl

INFORMATIONS COMPLEMENTAIRES

Elant dne qu les donnnes tiques sot jette a des modifications constantes, le fabricant se resive le droit d'apporter des changements aux caractéristiques du produt et d'introduire d'autres solutions structurelles qui ne detertiorent pas les parametres et les valeurs utilisaires du product. Des inforations supplémentaires sur les produits ORNO sont disponibles sur le site: www.orno.pl. Orno-Logistic Sp. z o.o. ne peut etre tenu responsable des conséquences resultant du non-respect des recommandations de cette notice. Orno-Logistic Sp. z o.o. se reseve le droit d'apporter des modifications à la notice - la version actuelle peut etre tlchage sur www.orno.pl. Tous les droits de traduction/interpretation et les droits d'auteur de cette notice sont réservés.
