Caractéristiques techniques	Tondeuse à gazon électrique Ferrex F-EVL 1536-2
Type de moteur	Moteur électrique
Puissance	1500 W
Largeur de coupe	36 cm
Hauteur de coupe	3 positions réglables (25-65 mm)
Capacité du bac de ramassage	40 L
Pneus avant/arrière	Avant : 14 cm, Arrière : 20 cm
Poids	Environ 13 kg
Utilisation	Idéale pour les jardins de petite à moyenne taille
Maintenance	Vérifier régulièrement les lames et nettoyer le bac de ramassage
Sécurité	Équipée d'un interrupteur de sécurité et d'un câble d'alimentation avec protection
Informations générales	Facile à manœuvrer grâce à son poids léger et à sa conception compacte

FOIRE AUX QUESTIONS - F-EVL 1536-2 Ferrex

La tondeuse Ferrex F-EVL 1536-2 ne démarre pas, que faire ?

Vérifiez que la batterie est chargée et correctement installée. Assurez-vous également que le câble d'alimentation est bien branché et que le disjoncteur n'a pas sauté.

Comment régler la hauteur de coupe de ma tondeuse ?

Utilisez le levier de réglage situé sur les roues pour ajuster la hauteur de coupe à la position désirée. Consultez le manuel pour les positions exactes.

Pourquoi ma tondeuse laisse-t-elle des bandes non coupées ?

Cela peut être dû à une lame émoussée ou à une vitesse de tonte trop rapide. Assurez-vous que la lame est affûtée et essayez de tondre à une vitesse plus lente.

Comment nettoyer la lame de la tondeuse ?

Débranchez la tondeuse et utilisez une brosse métallique ou une spatule pour enlever l'herbe accumulée sur la lame. Ne jamais nettoyer la lame lorsque la tondeuse est en marche.

Quel type d'huile dois-je utiliser pour l'entretien ?

Utilisez de l'huile moteur SAE 30 pour les tondeuses à essence. Consultez le manuel pour des recommandations spécifiques selon le modèle.

La tondeuse fait un bruit étrange, que dois-je vérifier ?

Écoutez attentivement pour identifier la source du bruit. Cela peut être un signe de pièce desserrée ou de défaillance de la lame. Inspectez les composants et consultez un professionnel si nécessaire.

Comment stocker ma tondeuse pendant l'hiver ?

Nettoyez soigneusement la tondeuse, videz le réservoir de carburant et stockez-la dans un endroit sec et frais. Pensez à retirer la bougie d'allumage pour éviter les problèmes de démarrage au printemps.

La tondeuse tire sur un côté lors de la tonte, que faire ?

Cela peut être dû à des pneus déséquilibrés ou à une hauteur de coupe inégale. Vérifiez la pression des pneus et assurez-vous que les lames sont bien affûtées et à la même hauteur.

Où puis-je trouver des pièces de rechange pour ma tondeuse ?

Les pièces de rechange peuvent être commandées auprès du fabricant ou des revendeurs agréés. Consultez le site web de Ferrex pour plus d'informations.

Comment fonctionne le système de sécurité de la tondeuse ?

La tondeuse est équipée d'un interrupteur de sécurité qui doit être maintenu enfoncé pour démarrer le moteur. Assurez-vous que ce bouton fonctionne correctement.

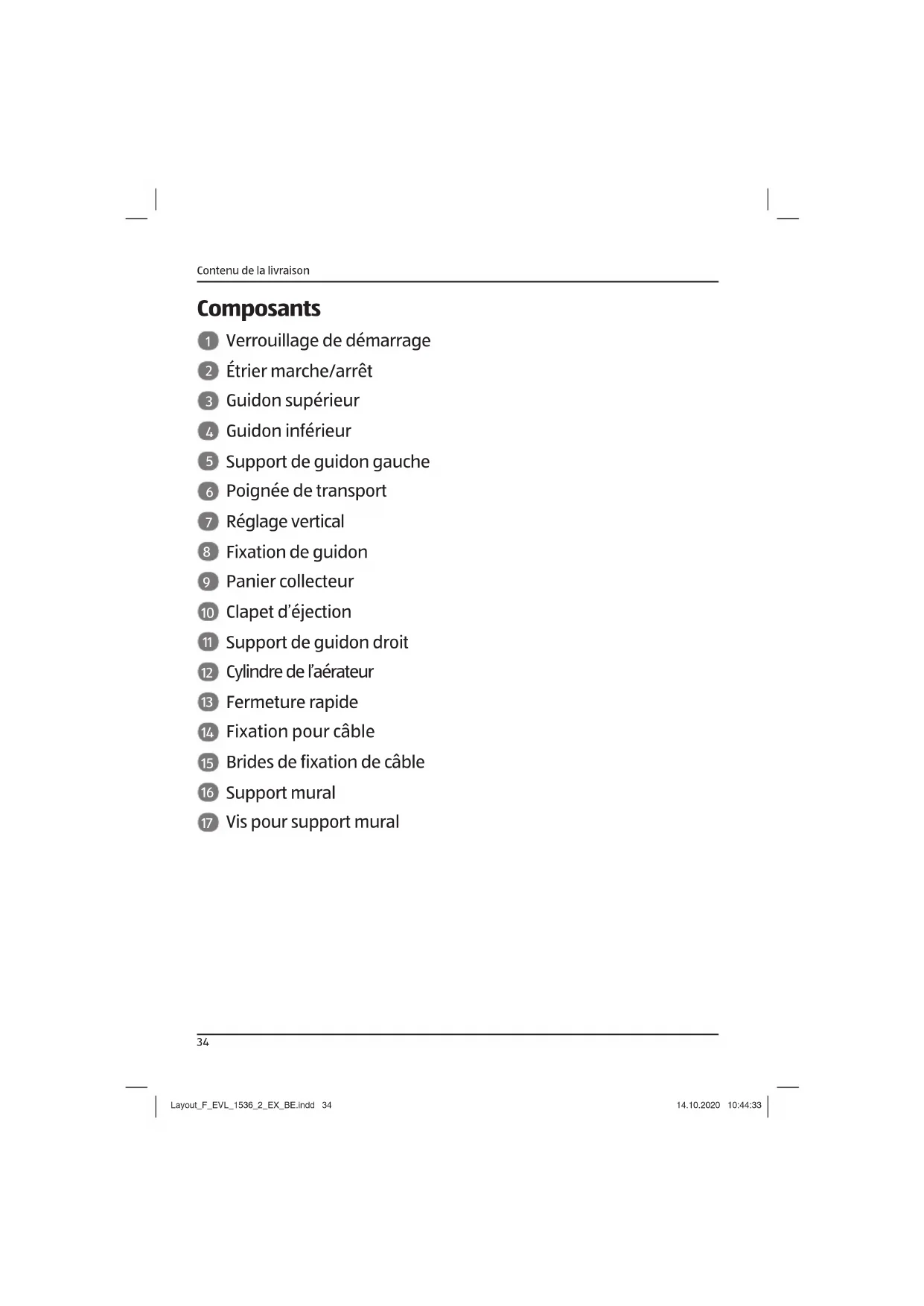

MODE D'EMPLOI F-EVL 1536-2 Ferrex

Verrouillage de démarrage

Support de guidon gauche

Poignée de transport

Support de guidon droit

Cylindre de l’aérateur

Brides de fixation de câble

Vis pour support mural Contenu de la livraison Layout_F_EVL_1536_2_EX_BE.indd 34Layout_F_EVL_1536_2_EX_BE.indd 34 14.10.2020 10:44:3314.10.2020 10:44:3335 Généralités Généralités Lire et conserver ce mode d’emploi Le présent mode d’emploi fait partie du présent scarificateur électrique et motobineuse (pour une meilleure compréhen- sion, appelé uniquement scarificateur dans la suite du texte). Il contient des informations importantes sur la sécurité, l’utilisation et l’entretien. Veuillez lire attentivement le mode d’emploi avant d’utili- ser le scarificateur. Veillez particulièrement aux consignes de sécurité et aux avertissements. Le non-respect des instructions de ce mode d’emploi peut entraîner de graves blessures ou endommagements du scarificateur. Respectez les prescriptions locales ou nationales en vigueur pour l’utilisation de ce scarificateur. Conservez ce mode d’emploi dans un endroit sûr afin de pouvoir vous y référer à un moment ultérieur. Si vous donnez le scarificateur à des tiers, remettez-leur absolument ce mode d’emploi. Légende des symboles Les symboles et mots signaux suivants sont utilisés dans le présent mode d’emploi, sur le scarificateur ou sur l’emballage. Désigne une situation dangereuse qui, lors- qu’elle n’est pas évitée, entraîne le décès ou des blessures graves. Désigne une situation dangereuse qui, lors- qu’elle n’est pas évitée, entraîne des blessu- res légères ou moyennes. Met en garde contre un possible dommage matériel. Layout_F_EVL_1536_2_EX_BE.indd 35Layout_F_EVL_1536_2_EX_BE.indd 35 14.10.2020 10:44:3314.10.2020 10:44:3336 Généralités Ce symbole signale des informations supplémentaires uti- les relatives à l’assemblage ou à l’utilisation. Déclaration de conformité (voir chapitre « Déclaration de conformité ») : les produits portant ce symbole satisfont à l’ensemble de la législation communautaire applicable de l’Espace économique européen. Lisez le mode d’emploi. Portez des lunettes de protection. Portez un masque anti-poussière. Portez des gants de protection. Portez une protection de l’ouïe. « Geprüfte Sicherheit » (sécurité contrôlée) : Les produits portant ce symbole sont conformes aux exigences de la loi allemande sur la sécurité des produits (ProdSG). Layout_F_EVL_1536_2_EX_BE.indd 36Layout_F_EVL_1536_2_EX_BE.indd 36 14.10.2020 10:44:3314.10.2020 10:44:3337 Sécurité Sécurité Utilisation conforme à l’affectation Le scarificateur est conçu exclusivement pour la scarification. Ce sca- rificateur est destiné uniquement à un usage privé et ne convient pas à un usage professionnel. Utilisez le scarificateur uniquement comme décrit dans le présent mode d’emploi. Toute autre utilisation est considérée comme non conforme à l’affectation et peut entraîner des dommages matériels voire corporels. Le scarificateur n’est pas un jouet. Le fabricant ou commerçant décline toute responsabilité pour les dommages et blessures de tout genre dus à une utilisation incorrec- te ou non conforme à l’affectation. Risques résiduels Malgré l’emploi conforme à l’affectation, des risques résiduels non évidents ne peuvent pas être entièrement exclus. En raison du type de scarificateur, les risques suivants peuvent ap- paraître :

• Lésions de l’ouïe si aucune protection de l’ouïe appropriée n’est utilisée.

• Risques pour la santé, résultant des vibrations main-bras, si l’ap- pareil est utilisé pendant une période prolongée ou s’il n’a pas été employé ou entretenu dans les règles de l’art. Consignes de sécurité Veuillez lire toutes les consignes de sécurité et instructions. Tou- te omission lors du respect des consignes de sécurité et instructions peut entraîner des décharges électriques, un incendie et/ou de gra- ves blessures. Layout_F_EVL_1536_2_EX_BE.indd 37Layout_F_EVL_1536_2_EX_BE.indd 37 14.10.2020 10:44:3314.10.2020 10:44:3338 Sécurité Risque de court-circuit ! L’eau infiltrée peuvent provoquer un court-circuit dans le scarifica- teur. Si vous entrez en contact avec le scarificateur, vous pouvez vous blesser par décharge électrique. Le scarificateur peut également être endommagé par court-circuit. − S’il commence à pleuvoir pendant la scarification, éteignez immé- diatement le scarificateur et débranchez la fiche de contact. Risque de décharge électrique ! Une installation électrique défectueuse ou une tension secteur trop élevée peut entraîner une décharge électrique.

• Ne raccordez le scarificateur que si la tension du réseau de la prise correspond aux indications de la plaque signalétique.

• Utilisez une rallonge de type H05RN-F, H05VVF ou mieux avec une section de câble d’au moins 2 x 1,5 mm

. La rallonge ne doit pas mesurer plus de 20 m de long.

• N’utilisez pas le scarificateur s’il est visiblement endommagé ou si le branchement au réseau est défectueux.

• N’utilisez pas le scarificateur avec une rallonge défectueuse.

• Ne modifiez pas les réglages du moteur. Ne surchargez pas le moteur.

• Ne plongez pas le scarificateur, la rallonge et la fiche de contact dans l’eau ou autre liquide.

• Ne touchez jamais la fiche de contact avec les mains mouillées..

• Ne retirez jamais la fiche de contact de la prise par la rallonge, sai- sissez toujours la fiche de contact.

• N’utilisez jamais le câble électrique comme poignée. Portez tou- jours le scarificateur par la poignée de transport. Layout_F_EVL_1536_2_EX_BE.indd 38Layout_F_EVL_1536_2_EX_BE.indd 38 14.10.2020 10:44:3314.10.2020 10:44:3339 Sécurité

• Gardez le câble électrique du scarificateur et la rallonge à distan- ce des flammes nues, des surfaces chaudes, de l’huile et des arê- tes acérées.

• Posez la rallonge de sorte qu’elle ne constitue pas un risque de trébuchement.

• Ne pliez pas les câbles électriques et rallonges et ne les posez pas sur des arêtes acérées.

• Ne faites pas passer le scarificateur sur la rallonge.

• Veillez à ce que la rallonge ne soit pas emmêlée.

• Assurez-vous qu’aucun objet n’est inséré dans le carter du scarificateur.

• Éteignez le scarificateur et coupez-le du réseau électrique lorsque vous ne l’utilisez plus, lorsque vous souhaitez le nettoyer ou l’ent- retenir, ou en cas de panne. Risque dû aux lames acérées ! Le scarificateur utilise un cylindre à rotation rapide avec des lames acérées. En cas de manipulation imprudente, vous ou d’autres per- sonnes pourriez vous blesser. En raison de la rotation du cylindre, de petits objets (cailloux, bâtons, fils, os ou similaires) peuvent être projetés par l’appareil. Cela peut blesser vous ou d’autres personnes gravement.

• En tant qu’opérateur, vous êtes responsable des accidents ou ris- ques impliquant d’autres personnes ou leurs biens.

• Veillez à ce que tous les écrous, boulons et vis soient bien serrés et que le scarificateur se trouve dans un état de fonctionnement sûr.

• Ne soulevez et ne portez jamais le scarificateur lorsque le moteur est en marche.

• Le cylindre continue de tourner pendant un court instant après la mise hors tension du scarificateur. Attendez l’arrêt du cylindre Layout_F_EVL_1536_2_EX_BE.indd 39Layout_F_EVL_1536_2_EX_BE.indd 39 14.10.2020 10:44:3314.10.2020 10:44:3340 Sécurité avant de soulever, porter, incliner ou transporter le scarificateur.

• Éteignez le scarificateur et retirez la rallonge du branchement réseau avant de soulever, porter ou incliner le scarificateur à un autre endroit.

• Ne mettez jamais les mains ou les pieds sur ou sous des pièces en rotation. Tenez-vous toujours éloigné de l’ouverture d’éjection.

• Veillez à garder un écart suffisant entre les pieds et le cylindre.

• Ne démarrez jamais le moteur lorsque vous vous trouvez devant le canal d’éjection.

• N’utilisez jamais le scarificateur avec des dispositifs de protection endommagés ou sans dispositifs de protection, par ex. sans dé- flecteur et/ou sac collecteur.

• Éteignez le scarificateur et retirez la rallonge du branchement réseau si le scarificateur se met à vibrer fortement de manière inhabituelle pendant le fonctionnement. Patientez jusqu’à ce que le cylindre soit à l’arrêt. Contrôlez que le scarificateur n’est pas en- dommagé. Si vous ne détectez aucun dommage, faites vérifier le scarificateur par un personnel spécialisé.

• Retirez les outils, les dispositifs de réglage et similaires du scarifi- cateur avant d’allumer le scarificateur.

• Évitez un démarrage involontaire du scarificateur. Assurez-vous que le bouton de démarrage est en position ARRÊT avant de reti- rer la rallonge du branchement réseau.

• N’utilisez pas et n’entretenez pas le scarificateur lorsque vous êtes fatigué(e) ou sous l’influence de médicaments, d’alcool ou d’au- tres substances qui affectant votre conscience. Risque d’explosion ! Le cylindre du scarificateur ou des objets propulsés peuvent émet- tre des étincelles s’ils entrent en contact avec le métal. Ces étincelles Layout_F_EVL_1536_2_EX_BE.indd 40Layout_F_EVL_1536_2_EX_BE.indd 40 14.10.2020 10:44:3314.10.2020 10:44:3341 Sécurité peuvent enflammer des liquides, gaz ou poussières inflammables. − N’utilisez pas le scarificateur dans des environnements présen- tant un risque d’explosion dû à des liquides, gaz ou poussières inflammables. Dangers pour les enfants et les personnes avec des capacités physiques, sensorielles ou intellectuelles limitées (par exemple les personnes handicapées, les personnes âgées avec des capa- cités physiques et mentales restreintes) ou en manque d’expé- rience ou de connaissances (par exemple les enfants plus âgés).

• Ce scarificateur ne convient pas aux personnes (y compris les enfants) qui en raison de leurs capacités physiques, sensorielles ou intellectuelles limitées ou leur manque d’expérience et/ou de connaissances ne peuvent pas l’utiliser de manière sûre, à moins d’être surveillées et de recevoir les instructions relatives à l’utilisa- tion de l’appareil par une personne responsable de leur sécurité. Surveillez les enfants pour vous assurer qu’ils ne jouent pas avec l’appareil.

• Tenez les enfants de moins de huit ans à distance du scarificateur et du câble de raccordement.

• Ne laissez pas le scarificateur sans surveillance pendant son fonctionnement.

• Ne laissez pas les enfants jouer avec le film d’emballage. Ils peu- vent s’y empêtrer en jouant avec et s’étouffer. Risque de détérioration ! Une utilisation incorrecte du scarificateur peut entraîner son endommagement.

• Évitez tout contact entre le câble réseau et les pièces brûlantes. Layout_F_EVL_1536_2_EX_BE.indd 41Layout_F_EVL_1536_2_EX_BE.indd 41 14.10.2020 10:44:3314.10.2020 10:44:3342 Sécurité

• N’exposez jamais le scarificateur à des températures élevées (chauffage, etc) ou à des conditions météorologiques (pluie, etc.).

• Ne remplissez jamais le scarificateur de liquide.

• Ne plongez jamais le scarificateur dans l’eau pour le nettoyer et n’utilisez pas de nettoyeur à vapeur pour le nettoyer. Cela pourrait endommager le scarificateur.

• N’utilisez plus le scarificateur lorsque ses composants en plas- tique présentent des fêlures ou des fissures ou sont déformés. Remplacez les composants endommagés uniquement par des pièces de rechange d’origine.

• Éteignez le scarificateur lorsque vous traversez d’autres surfaces que de l’herbe et lorsque vous transportez le scarificateur depuis et vers la zone à traiter.

• Vérifiez régulièrement que le panier collecteur ne présente pas de signe d’usure ou de pièces endommagées. Explication de la plaque signalétique sur l’appareil (voir figure 15) A = Attention ! Avant la mise en service, lisez le mode d’emploi. B = Tenir les autres (personnes et animaux) hors de la zone dangereuse. C = Attention, biseaux coupants. Les biseaux continuent de tourner après la mise hors circuit. Avant tous travaux de maintenance ou dans le cas où le câble est endommagé, débranchez la fiche de contact de la prise. D = Porter une protection auditive et visuelle. E = Éloignez le câble réseau des fourches. Conservez bien ces consignes de sécurité ! Layout_F_EVL_1536_2_EX_BE.indd 42Layout_F_EVL_1536_2_EX_BE.indd 42 14.10.2020 10:44:3414.10.2020 10:44:3443 Première mise en service Première mise en service Contrôler le scarificateur et le volume de livraison Risque de détérioration ! Si vous ouvrez imprudemment l’emballage avec un couteau affûté ou d’autres objets pointus, le scarificateur peut être endommagé rapidement.

• Ouvrez l’emballage et sortez l’appareil de l’emballage avec précaution.

• Retirez le matériel d’emballage tout comme les sécurités d’embal- lage et de transport (s’il y en a).

• Vérifiez si la livraison est bien complète.

• Contrôlez si l’appareil et ses accessoires n’ont pas été endomma- gés par le transport.

• Conservez l’emballage autant que possible jusqu’à la fin de la pé- riode de garantie.

• Après déballage, vérifiez que l’appareil est complet et qu’il n’a pas été endommagé par le transport afin d’éviter tout risque. En cas de doute, n’utilisez pas l’appareil et adressez-vous à notre service après-vente. Vous trouverez l’adresse du service après-vente dans nos conditions de garantie sur le bon de garantie. Risque de blessure ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des films en plastique et avec des pièces de petite taille ! Ils risquent de les avaler et de s’étouffer ! Layout_F_EVL_1536_2_EX_BE.indd 43Layout_F_EVL_1536_2_EX_BE.indd 43 14.10.2020 10:44:3414.10.2020 10:44:3444 Première mise en service Monter le scarificateur Montage des supports de guidon (voir figures 3 et 4)

) de l’appareil en la tournant.

2. Poussez le support de guidon gauche (

) sur l’endroit prévu et fixez-le à nouveau avec la fixation de guidon (

3. Procédez dans le même ordre pour le support de guidon droit

4. Veillez à ce que les dents des deux composants s’emboîtent.

Montage du guidon inférieur (figure 5)

1. Assurez-vous que la fixation pour câble (

) soit poussée sur le tube avant le montage.

2. Fixez maintenant le guidon inférieur (

) à l’aide des fermetu- res rapides (

) au niveau des supports de guidon (

comme illustré sur la figure 5. Montage du guidon supérieur (figure 6)

1. Montez maintenant à nouveau le guidon supérieur (

) à l’aide des fermetures rapides (

) sur le guidon inférieur (

) comme illustré sur la figure 6.

2. Vous pouvez fixer l’appareil sur le guidon avec les deux brides de

Montage du panier collecteur (figure 7) Pour monter le panier collecteur (

) sur le scarificateur, soulevez le clapet d’éjection (

) d’une main et suspendez le panier collecteur sur l’appareil de l’autre. Layout_F_EVL_1536_2_EX_BE.indd 44Layout_F_EVL_1536_2_EX_BE.indd 44 14.10.2020 10:44:3414.10.2020 10:44:3445 Commande Commande Risque de blessure ! Le scarificateur utilise un cylindre à rotation rapide avec des lames acérées. En cas de manipulation imprudente, vous ou d’autres per- sonnes pourriez vous blesser. En raison de la rotation du cylindre, de petits objets (cailloux, bâtons, fils, os ou similaires) peuvent être projetés. Cela peut blesser vous ou d’autres personnes gravement. Le scarificateur est encore sous tension. Une mauvaise manipula- tion peut entraîner un court-circuit, une explosion ou une décharge électrique.

• N’utilisez pas le scarificateur par temps de pluie ou en cas d’orage.

• Contrôlez le terrain sur lequel vous souhaitez employer le scari- ficateur. Retirez les cailloux, bâtons, fils, os et autres corps étran- gers qui peuvent être happés et projetés.

• N’employez jamais le scarificateur, lorsque des personnes, en par- ticulier des enfants, ou des animaux se trouvent à proximité.

• Avant chaque utilisation, contrôlez toujours à vue si les outils de travail et les boulons sont usés ou endommagés. Remplacez les outils de travail usés ou endommagés dans leur intégralité afin d’éviter tout balourd.

• Utilisez le scarificateur uniquement à la lumière du jour ou avec un éclairage artificiel suffisant.

• Lors du remplacement du cylindre, portez des gants afin d’éviter toute blessure.

• Déplacez le scarificateur uniquement au pas.

• Tenez fermement le scarificateur par le guidon des deux mains.

• Evitez d’utiliser le scarificateur lorsque l’herbe est mouillée et soy- ez particulièrement prudent pour éviter de glisser.

• Veillez à toujours garder une position sûre, en particulier sur les Layout_F_EVL_1536_2_EX_BE.indd 45Layout_F_EVL_1536_2_EX_BE.indd 45 14.10.2020 10:44:3414.10.2020 10:44:3446 Commande pentes.

• Travaillez toujours transversalement par rapport à la pente, ja- mais vers le haut ou vers le bas.

• Faites particulièrement attention lorsque vous changez de direc- tion sur une pente.

• Ne travaillez pas sur des pentes très raides. Éteignez le scarifica- teur et retirez la fiche de contact. Patientez jusqu’à ce que le cylin- dre soit à l’arrêt avant de supprimer les blocages ou d’éliminer les bourrages dans l’ouverture d’éjection.

• Si vous interrompez votre travail, coupez le scarificateur et dé- branchez la fiche.

• Éteignez le scarificateur et attendez l’arrêt du cylindre avant de retirer ou de monter le panier collecteur.

• Portez toujours des chaussures stables et un pantalon long lors- que vous travaillez avec le scarificateur. Avec le temps, les surfaces d’herbe forment une couche de feutre composée de tiges, de pousses ou de mousse. Pour résoudre ce pro- blème, vous devez scarifier le gazon deux fois par an. Le gazon doit être tondu au préalable. Les périodes propices à la scarification sont le printemps et la fin de l’été. Le sol n’est alors plus gelé et dispose d’un temps de régénération suffisant pour l’hiver. Dans le cas de surfaces d’herbe très feutrées, vous devez scarifier longitudinalement et transversalement. Veillez à ce que la couche herbeuse ne sèche pas. Layout_F_EVL_1536_2_EX_BE.indd 46Layout_F_EVL_1536_2_EX_BE.indd 46 14.10.2020 10:44:3414.10.2020 10:44:3447 Commande Réglage de la profondeur de scarification (figure 8) Risque de dommages matériels !

• Si la profondeur de scarification est mal réglée, le cylindre ou le sous-sol peuvent être endommagés.

• Avant chaque utilisation, vérifiez la profondeur réglée pour éviter d’endommager le sous-sol. Vous pouvez régler les profondeurs de scarification suivantes : 0= Position de roulement ou de transport 1 = profondeur de scarification 0 mm 2 = profondeur de scarification 3 mm 3 = profondeur de scarification 8 mm 4 = profondeur de scarification 12 mm Pour régler les profondeurs de scarification, procéder dans l’or- dre suivant :

1. Poussez la poignée de réglage de la hauteur (7) en direction du

2. Tirez ou poussez la poignée de réglage de la hauteur (7) jusqu’au

3. Assurez-vous que la poignée s’enclenche alors correctement dans

la position respective. Layout_F_EVL_1536_2_EX_BE.indd 47Layout_F_EVL_1536_2_EX_BE.indd 47 14.10.2020 10:44:3414.10.2020 10:44:3448 Commande Remplacement du cylindre (figures 9 - 12) Risque dû aux lames acérées ! Le scarificateur utilise un cylindre à rotation rapide avec des lames acérées. En cas de manipulation imprudente, vous ou d’autres per- sonnes pourriez vous blesser. En raison de la rotation du cylindre, de petits objets (cailloux, bâtons, fils, os ou similaires) peuvent être pro- jetés par l’appareil. Cela pourrait blesser vous ou d’autres personnes gravement.

• Vérifiez que vous avez assemblé correctement le scarificateur avant de l’utiliser.

• Portez des gants de protection lors de l’insertion du cylindre pour éviter les blessures. La livraison comprend deux cylindres :

• Le cylindre du scarificateur (déjà prémonté) convient à l’aération et à l’entretien du gazon.

• Le cylindre de l’aérateur (

) est joint séparément et convient à la collecte de feuilles, mousse et mauvaises herbes du gazon. Pour le remplacement, procédez dans l’ordre suivant (figures 9 et 13)

1. Retirez la fiche et portez impérativement des gants !

2. Retournez l’appareil à l’envers.

3. Déverrouillez le support (A) en retirant le bouton de déverrouilla-

4. Relevez le support (A) de sorte que le cylindre du scarificateur ou

de l’aérateur soit dégagé.

5. Poussez le cylindre du scarificateur ou de l’aérateur hors du

Layout_F_EVL_1536_2_EX_BE.indd 48Layout_F_EVL_1536_2_EX_BE.indd 48 14.10.2020 10:44:3414.10.2020 10:44:3449 Nettoyage et maintenance support comme illustré sur la figure 11.

6. Vous pouvez maintenant retirer le cylindre du scarificateur ou de

l’aérateur de l’appareil.

7. Pour insérer le cylindre du scarificateur ou de l’aérateur souhaité,

procédez dans l’ordre inverse.

8. Veillez à ce que le six pans d’entraînement s’enclenche correcte-

ment lors du montage (figure 13). Mise en et hors circuit du scarificateur

1. Raccordez le scarificateur au réseau électrique (figure 14) et gui-

dez-le également à travers la fixation pour câble (

2. Appuyez à présent sur le verrouillage de démarrage (

) et maintenez-le, puis tirez l’étrier marche/arrêt (

) sur le guidon supérieur (

3. Le verrouillage de démarrage peut maintenant être relâché.

4. Pour éteindre, relâchez simplement l’étrier marche/arrêt (

) et l’appareil s’arrête. Nettoyage et maintenance Risque de blessure ! En cas de manipulation incorrecte du scarificateur, il y a un risque de blessures graves.

• Mettez le scarificateur hors circuit avant le nettoyage et retirez la fiche de contact de la prise de courant.

• Portez des gants de protection appropriés lorsque vous travaillez avec le scarificateur. Layout_F_EVL_1536_2_EX_BE.indd 49Layout_F_EVL_1536_2_EX_BE.indd 49 14.10.2020 10:44:3414.10.2020 10:44:3450 Nettoyage et maintenance Risque de court-circuit L’eau infiltrée ou d’autres fluides dans le carter peuvent provoquer un court-circuit. − La fiche de contact doit être retirée de la prise avant tout travail de nettoyage ou de maintenance. − Ne plongez jamais le scarificateur dans l’eau ou autres fluides. − N’utilisez pas de nettoyeur haute pression pour nettoyer le scarificateur. − Veillez à ce qu’aucune eau ni autre fluide n’entre dans le carter. Risque de détérioration ! Un nettoyage et une maintenance incorrects ou irréguliers peuvent entraîner un endommagement du scarificateur. − Les dispositifs de protection, les fentes à air et le carter du mo- teur doivent être maintenus aussi propres et sans poussière que possible. − Nettoyez le scarificateur après chaque utilisation. − Afin de ne pas endommager les surfaces, n’utilisez pas de pro- duits nettoyants agressifs, de brosses à poils métalliques ou en nylon ou d’objets de nettoyage acérés ou métalliques comme des couteaux, du mastic dur et similaire. Nettoyer le scarificateur

1. Avant le nettoyage, débranchez l’appareil de l’alimentation du câ-

2. Nettoyez le scarificateur avec un chiffon humide jusqu’à ce qu’il

soit exempt de sève, d’eau et de saleté.

3. Laissez ensuite sécher complètement toutes les pièces.

Layout_F_EVL_1536_2_EX_BE.indd 50Layout_F_EVL_1536_2_EX_BE.indd 50 14.10.2020 10:44:3414.10.2020 10:44:3451 Nettoyage et maintenance Maintenance Risque de blessure ! En cas de manipulation incorrecte du scarificateur, il y a un risque de blessures graves.

• Mettez le scarificateur hors circuit avant tous travaux de mainte- nance et retirez la fiche de contact de la prise de courant.

• Portez des gants de protection appropriés lorsque vous travaillez avec le scarificateur.

• À l’intérieur du scarificateur, il n’y a pas de pièces pouvant être ré- parées par l’utilisateur. N’essayez jamais de réparer le scarificateur par vous-même. Adressez-vous toujours à un spécialiste qualifié. Risque de détérioration L’eau entrée dans le carter peut provoquer un court-circuit.

• Ne plongez jamais le scarificateur dans l’eau.

• Veillez à ce qu’aucune eau n’entre dans le carter. Un entretien correct et régulier est important non seulement pour une utilisation sûre, mais contribue également à prolonger la durée de vie du scarificateur. Remplacement du câble d’alimentation réseau Risque de décharge électrique ! Si le câble de raccordement réseau est endommagé ou monté de fa- çon incorrecte, il y a un risque de décharge électrique. - Si le câble de raccordement réseau de cet appareil est endom- magé, il faut le faire remplacer par le fabricant ou son service Layout_F_EVL_1536_2_EX_BE.indd 51Layout_F_EVL_1536_2_EX_BE.indd 51 14.10.2020 10:44:3414.10.2020 10:44:3452 Stockage après-vente ou par une personne qualifiée afin d’éviter tout danger. Contrôler le scarificateur Contrôler régulièrement l’état du scarificateur, notamment si : − Les cylindres sont endommagés. − Le panier collecteur est endommagé. Si vous constatez une détérioration, la faire éliminer par un ate- lier spécialisé afin d’éviter tout danger. Stockage Risque de détérioration ! Un stockage incorrect ou non conforme peut endommager le scarificateur. Un stockage incorrect peut endommager le scarificateur. Les enfants peuvent également se blesser. − Assurez-vous que le scarificateur est stocké hors de portée des enfants, des personnes non autorisées et des animaux. − Débranchez le scarificateur du réseau électrique lorsque vous le stockez ou ne l’utilisez pas pendant une période prolongée. − Nettoyez le scarificateur comme décrit dans le chapitre « Net- toyage » et placez-le dans la position la plus haute du réglage en hauteur avant de le pousser vers le lieu de stockage. Stockez le scarificateur uniquement au sec et hors de portée des per- sonnes non autorisées. Entreposez l’appareil et ses accessoires dans un endroit sombre, sec, à l’abri du gel et inaccessible aux enfants. La température de Layout_F_EVL_1536_2_EX_BE.indd 52Layout_F_EVL_1536_2_EX_BE.indd 52 14.10.2020 10:44:3414.10.2020 10:44:3453 Pièces détachées et accessoires stockage optimale est comprise entre 5 et 30 °C. Conservez l’appareil dans l’emballage d’origine. Montage mural Le scarificateur peut être monté sur le mur pour stockage à l’aide du support mural (

1. Choisissez un emplacement adéquat pour le montage mural. Ce-

lui-ci doit être sec et aéré.

) sur un mur stable à l’aide des vis jointes pour le montage mural (

3. Accrochez le scarificateur à l’état replié sur le support mural (

Pièces détachées et accessoires Vous pouvez commander des pièces de rechange et des accessoires adaptés à votre scarificateur sur Internet : www.Einhell-Service.com Vous y trouverez les prix et informations actuelles. Veuillez indiquer ce qui suit pour toute commande de pièces de rechange :

• Numéro d’article Einhell : 34.206.71

• Numéro d’identification du scarificateur : 21010

• Numéro de la pièce de rechange nécessaire Rouleaux à lames de rechange réf. : 34.206.71.01.001 Cylindre d’aérateur de rechange réf. : 34.206.71.01.002 Layout_F_EVL_1536_2_EX_BE.indd 53Layout_F_EVL_1536_2_EX_BE.indd 53 14.10.2020 10:44:3414.10.2020 10:44:3454 Données techniques Données techniques Modèle : ................................................................................... F-EVL 1536-2 Numéro d’article : ..................................................................................7721 Tension d’alimentation : .............................................. 230-240 V ~ 50 Hz Puissance : .........................................................................................1500 W Catégorie de protection : ..........................................................................II Poids : .................................................................................................12,5 kg Largeur de travail : .............................................................................36 cm Vitesse de rotation du moteur : ............................................. 3500 tr/min Profondeur de travail en mm : ................................. -12 / -8 / -3 / 0 / +5, Contenu du panier collecteur : .............................................................45 l Bruit et vibration Risque pour la santé ! Travailler sans protection de l’ouïe ou vêtements de protection peut nuire à la santé. − Pendant le travail, portez une protection de l’ouïe et des vête- ments de protection appropriés. Les valeurs de bruits et de vibrations ont été déterminées conformé- ment aux normes EN 60335-1 et 50636-2-92 Niveau de pression acoustique L

: ................................................................................ 3,0 dB Niveau de puissance acoustique L

Sous réserve de modifications techniques. Layout_F_EVL_1536_2_EX_BE.indd 54Layout_F_EVL_1536_2_EX_BE.indd 54 14.10.2020 10:44:3414.10.2020 10:44:3455 Élimination Remarques relatives aux bruits et aux vibrations Les valeurs susmentionnées sont des valeurs d’émission de bruit et ne représentent donc pas en même temps des valeurs de poste de travail fiables. La corrélation entre le niveau d’émission et le niveau d’immission ne permet pas de déduire avec certitude si des mesures de précaution supplémentaires sont nécessaires ou non. Les fac- teurs qui peuvent influencer le niveau d’immission respectif présent sur le poste de travail comprennent la spécification de l’espace de travail et de l’environnement, la durée des effets, d’autres sources de bruit, etc. Tenez également compte d’éventuels écarts dans les ré- glementations nationales pour les valeurs de poste de travail fiables. Cependant, les informations susmentionnées permettent à l’utilisa- teur une meilleure estimation du danger et du risque. Élimination Éliminer l’emballage Éliminez l’emballage en respectant la séparation des matéri- aux. Mettez le cartonnage et le carton dans les vieux papiers et feuilles de la valorisation des matériaux. Éliminer le scarificateur Les anciens appareils ne doivent pas être jetés avec les or- dures ménagères ! Ce symbole indique que ce produit ne doit pas être éliminé avec les ordures ménagères conformément à la directive relative aux dé- chets d’équipements électriques et électroniques (2012/19/UE) et aux lois nationales. Ce produit doit être déposé dans un point de collecte prévu à cet effet. Cela peut se faire par ex. par retour lors de l’achat d’un produit similaire ou par dépôt à un point de collecte agréé pour le recyclage des déchets d’équipements électriques et électroniques. Une mauvaise manipulation des anciens appareils peut avoir des Layout_F_EVL_1536_2_EX_BE.indd 55Layout_F_EVL_1536_2_EX_BE.indd 55 14.10.2020 10:44:3414.10.2020 10:44:3456 Élimination effets négatifs sur l’environnement et la santé humaine en raison des substances potentiellement dangereuses qui sont souvent con- tenues dans les déchets d’équipements électriques et électroniques. En éliminant correctement ce produit, vous contribuez également à une utilisation efficace des ressources naturelles. Vous pouvez obtenir des informations sur les points de collecte pour les anciens appareils auprès de votre commune, du service public d’élimination des déchets, d’un organisme agréé pour l’élimination des déchets d’équipements électriques et électroniques ou de votre service de ramassage des ordures. Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est pos- sible uniquement sous réserve de l’autorisation expresse de la socié- té Einhell Germany AG. Sous réserve de modifications techniques Layout_F_EVL_1536_2_EX_BE.indd 56Layout_F_EVL_1536_2_EX_BE.indd 56 14.10.2020 10:44:3414.10.2020 10:44:3457 Plan de recherche des erreurs Plan de recherche des erreurs Dérangement Cause probable Élimination Le moteur ne démarre pas - Le branchement secteur est défectueux. - Le câble électrique est défectueux. - La combinaison interrup- teur-connecteur est défectueuse - Les raccords du moteur sont desserrés. - Le carter du scarificateur est obstrué. - Contrôlez le câble et le fusible. - Contrôlez le câble électrique. - Appelez le service après-vente. - Appelez le service après-vente. - Modifiez la profondeur de scarification et nettoyez le carter. Le moteur cale. - Le câble électrique/de rac- cordement est desserré. - Branchez fermement le câ- ble au point de raccordement. La puissance du moteur baisse. - Le sol est trop dur. - Le carter du scarificateur est obstrué. - Le cylindre est usé. - Corrigez la profondeur. - Nettoyez le carter. - Remplacez le cylindre. La scarification n’est pas propre. - Le cylindre est usé. - La profondeur de scarifica- tion est erronée. - L’herbe est trop haute. - Remplacez le cylindre. - Corrigez la profondeur. - Tondez l’herbe. Layout_F_EVL_1536_2_EX_BE.indd 57Layout_F_EVL_1536_2_EX_BE.indd 57 14.10.2020 10:44:3414.10.2020 10:44:3458 Déclaration de conformité Déclaration de conformité Gao/Product-ManagementAndreas Weichselgartner/General-ManagerD erklärt folgende Konformität gemäß EU-Richtlinie und Normen für ArtikelGB explains the following conformity according to EU directi-ves and norms for the following productF déclare la conformité suivante selon la directive CE et les normes concernant l’articleI dichiara la seguente conformità secondo la direttiva UE e le norme per l’articoloNL verklaart de volgende overeenstemming conform EU richtlijn en normen voor het productE declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículoP declara a seguinte conformidade, de acordo com as diretiva CE e normas para o artigoDK attesterer følgende overensstemmelse i medfør af EU-direktiv samt standarder for artikelS förklarar följande överensstämmelse enl. EU-direktiv och standarder för artikelnFIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien vaatimukset EE tõendab toote vastavust EL direktiivile ja standarditele CZ vydává následující prohlášení o shodě podle směrnice EU a norem pro výrobek SLO potrjuje sledečo skladnost s smernico EU in standardi za izdelekSK vydáva nasledujúce prehlásenie o zhode podľa smernice EÚ a noriem pre výrobokH a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki PL deklaruje zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrektywy WE. BG декларира съответното съответствие съгласно Директива на ЕС и норми за артикул LV paskaidro šādu atbilstību ES direktīvai un standartiem LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms RO declară următoarea conformitate conform directivei UE şi normelor pentru articolul GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την Οδηγία ΕΚ και τα πρότυπα για το προϊόν HR potvrđuje sljedeću usklađenost prema smjernicama EU i normama za artikl BIH potvrđuje sljedeću usklađenost prema smjernicama EU i normama za artikl RS potvrđuje sledeću usklađenost prema smernicama EZ i normama za artikal RUS следующим удостоверяется, что следующие продукты соответствуют директивам и нормам ЕС UKR проголошує про зазначену нижче відповідність виробу директивам та стандартам ЄС на виріб MK ја изјавува следната сообрзност согласно ЕУ-директивата и нормите за артикли TR Ürünü ile ilgili AB direktifl eri ve normları gereğince aşağıda açıklanan uygunluğu belirtirN erklærer følgende samsvar i henhold til EU-direktivet og standarder for artikkelIS Lýsir uppfyllingu EU-reglna og annarra staðla vöru Elektrische Verticuteerderbeluchter / Scarifi cateur/Aérateur électrique / Elektro-Vertikutierer und Rasenlüfter F-EVL 1536-2 (FERREX) 2014/29/EU 2005/32/EC_2009/125/EC (EU)2015/1188 2014/35/EU 2006/28/EC
