GEBRUIKSAANWIJZING F-EVL 1536-2 Ferrex

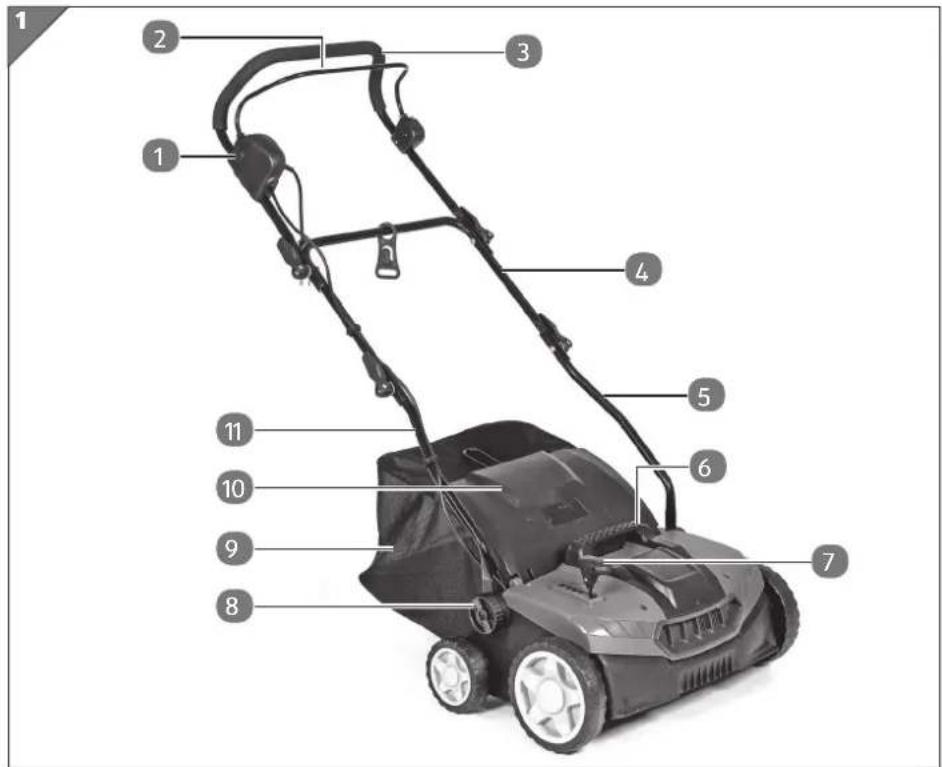

Aan/Uit-schakelbeugel

Bovenste schuifbeugel

Onderste schuifbeugel

Schuifbeugelhouder links

Schuifbeugelhouder rechts

Schroeven voor wandhouder Layout_F_EVL_1536_2_EX_BE.indd 7Layout_F_EVL_1536_2_EX_BE.indd 7 14.10.2020 10:44:3014.10.2020 10:44:308 Algemeen Algemeen Handleiding lezen en bewaren Deze handleiding hoort bij de elektrische verticuteerder en gazonbeluchter (voor beter begrip in wat volgt kort verticut- eerder genoemd). Hij bevat belangrijke informatie over vei- ligheid, inzet en verzorging. Lees de handleiding zorgvuldig door, voordat u de verticuteerder gebruikt. Let met name op de veiligheidsinstructies en waarschu- wingen. Niet-inachtneming van de aanwijzingen in deze handlei- ding kan tot ernstige verwondingen of tot beschadigingen van de verticuteerder leiden. Houd u aan de geldende lokale of nationale voorschriften voor de inzet van deze verticuteerder. Bewaar deze handleiding op hem later te kunnen raadplegen op een veilige plaats. Wanneer u de verticuteerder overhandigt aan derden, geef dan absoluut deze handleiding mee. Verklaring van symbolen De volgende symbolen en signaalwoorden worden gebruikt in deze handleiding, op de verticuteerder of op de verpakking. Duidt op een gevaarlijke situatie die als deze niet wordt vermeden, de dood of ernstige verwondingen tot gevolg kan hebben. Duidt op een gevaarlijke situatie die als deze niet wordt vermeden, lichte of matige ver- wondingen tot gevolg kan hebben. Waarschuwt voor mogelijke materiële schade. Layout_F_EVL_1536_2_EX_BE.indd 8Layout_F_EVL_1536_2_EX_BE.indd 8 14.10.2020 10:44:3014.10.2020 10:44:309 Algemeen Dit symbool wijst op nuttige extra informatie bij de monta- ge of bij de inzet. Conformiteitsverklaring (zie hoofdstuk ‘Conformiteitsver- klaring’): met dit symbool gemarkeerde producten vervul- len alle toe te passen voorschriften van de Gemeenschap van de Europese Economische Ruimte. Lees de handleiding. Draag een veiligheidsbril. Draag een stofmasker. Draag veiligheidshandschoenen. Draag een gehoorbescherming. Geteste veiligheid: producten die met dit symbool zijn ge- markeerd, komen overeen met de eisen van de Duitse wet inzake algemene productveiligheid (ProdSG). Layout_F_EVL_1536_2_EX_BE.indd 9Layout_F_EVL_1536_2_EX_BE.indd 9 14.10.2020 10:44:3114.10.2020 10:44:3110 Veiligheid Veiligheid Doelmatig gebruik De verticuteerder is uitsluitend geconcipieerd om te verticuteren. Deze verticuteerder is alleen bedoeld voor privé gebruik, en niet voor commerciële doeleinden. Gebruik de verticuteerder alleen zoals beschreven in deze handleiding. Elke andere inzet geldt als niet-do- elmatig en kan tot materiële schade en zelfs tot persoonlijke ver- wondingen leiden. De verticuteerder is geen kinderspeelgoed. De fabrikant of handelaar aanvaardt geen aansprakelijkheid voor welke schade of verwondingen dan ook als gevolg van niet-doelma- tig of verkeerd gebruik. Restgevaren Ondanks doelmatig gebruik kunnen verborgen restrisico’s niet voll- edig worden uitgesloten. De volgende gevaren kunnen optreden afhankelijk van het type verticuteerder:

• Gehoorschade indien er geen geschikte gehoorbescherming wordt gedragen.

• Schade aan de gezondheid als gevolg van hand-armtrillingen indien het apparaat lang zonder onderbreking wordt gebruikt of niet zoals voorgeschreven wordt gehanteerd en onderhouden. Layout_F_EVL_1536_2_EX_BE.indd 10Layout_F_EVL_1536_2_EX_BE.indd 10 14.10.2020 10:44:3114.10.2020 10:44:3111 Veiligheid Veiligheidsinstructies Lees alle veiligheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen een elektrische schok, brand en/of zware verwondingen tot gevolg hebben. Gevaar van kortsluiting! Binnengedrongen vloeistoffen kunnen in de verticuteerder een kortsluiting veroorzaken. Wanneer u dan in contact komt met de verticuteerder, dan kunt u zich verwonden door een elektrische schok. Ook de verticuteerder kan door een kortsluiting worden beschadigd. − Wanneer het tijdens het verticuteren begint te regenen, schakel de verticuteerder dan meteen uit en trek de netstekker uit. Gevaar van een elektrische schok! Foutieve elektrische installatie of te hoge netspanning kunnen een elektrische schok veroorzaken.

• Sluit de verticuteerder alleen aan, wanneer de netspanning van de contactdoos overeenstemt met de opgave op het typeplaatje.

• Gebruik een verlengkabel van het type H05RN-F, H05VVF of beter met een kabeldoorsnede van minstens 2 x 1,5 mm

. De verlengka- bel mag maximaal 20 m lang zijn.

• Gebruik de verticuteerder niet als hij zichtbare schade vertoont of als de netaansluiting defect is.

• Gebruik de verticuteerder niet met een defecte verlengkabel.

• Wijzig de motorinstellingen niet. Overbelast de motor niet. Layout_F_EVL_1536_2_EX_BE.indd 11Layout_F_EVL_1536_2_EX_BE.indd 11 14.10.2020 10:44:3114.10.2020 10:44:3112 Veiligheid

• Dompel de verticuteerder, de verlengkabel en de netstekker niet in water of andere vloeistoffen.

• Pak de netstekker nooit vast met natte handen.

• Trek de netstekker nooit aan de verlengkabel uit de contactdoos, maar pak altijd de netstekker vast.

• Gebruik de stroomkabel nooit als draaggreep. Draag de verticut- eerder altijd aan de draaggreep.

• Houd de stroomkabel van de verticuteerder en de verlengkabel uit de buurt van open vuur, hete vlakken, olie en scherpe randen.

• Leg de verlengkabel zo, dat niemand erover kan struikelen.

• Knik de stroom- en verlengkabel niet en leg deze niet over scher- pe randen.

• Rijd met de verticuteerder niet over de verlengkabel.

• Let erop dat de verlengkabel niet in de knoop is geraakt.

• Zorg ervoor dat er geen voorwerpen in de behuizing van de ver- ticuteerder worden gestoken.

• Schakel de verticuteerder uit en isoleer hem van het stroomnet wanneer u hem niet meer gebruikt, hem wilt reinigen of onde- rhouden, of als er een storing optreedt. Gevaar door scherpe messen! De verticuteerder werkt met een snel draaiende wals met scherpe messen. Bij onvoorzichtige omgang kunnen uzelf en anderen zich daaraan verwonden. Door de draaiing van de wals kunnen kleine objecten (steentjes, stokken, draden, botten en dergelijke) door het apparaat worden weggeslingerd. Daardoor kunnen uzelf of andere personen ernstig gewond raken.

• Als bedieningspersoon bent u verantwoordelijk voor ongevallen of voor risico’s voor andere personen of hun eigendom.

• Zorg ervoor dat alle moeren, bouten en schroeven vast zijn Layout_F_EVL_1536_2_EX_BE.indd 12Layout_F_EVL_1536_2_EX_BE.indd 12 14.10.2020 10:44:3114.10.2020 10:44:3113 Veiligheid aangedraaid, opdat de verticuteerder zich in een veilige toestand bevindt.

• Til of draag de verticuteerder nooit met lopende motor.

• De wals draait na uitschakelen van de verticuteerder nog korte tijd verder. Wacht de stilstand van de wals af, voordat u de verti- cuteerder optilt, draagt, kantelt of transporteert.

• Schakel de verticuteerder uit en trek de verlengkabel uit de ne- taansluiting, voordat u de verticuteerder optilt, draagt of gekan- teld naar een andere plek rolt.

• Steek nooit handen of voeten aan of onder zich draaiende delen. Houd altijd afstand tot de uitwerpopening.

• Let op voldoende afstand van de voeten tot de wals.

• Start de motor niet, wanneer u voor het uitwerpkanaal staat.

• Gebruik de verticuteerder nooit met beschadigde of zonder be- scherminrichtingen, bijv. zonder stootplaat en/of opvangzak.

• Schakel de verticuteerder uit en trek de verlengkabel uit de ne- taansluiting, indien de verticuteerder tijdens het bedrijf onge- woon sterk begint te trillen. Wacht tot de wals tot stilstand komt. Onderzoek de verticuteerder op beschadigingen. Indien u geen beschadiging ontdekt, laat de verticuteerder dan controleren door vakpersoneel.

• Verwijder gereedschappen, instelapparaten en dergelijke uit de verticuteerder, voordat u deze inschakelt.

• Vermijd onopzettelijk starten van de verticuteerder. Controleer of de Start-knop in de stand UIT staat, voordat u de verlengkabel uit de netaansluiting trekt.

• Gebruik of onderhoud de verticuteerder niet, wanneer u moe bent of onder de invloed van medicamenten, alcohol of andere verdovende middelen. Layout_F_EVL_1536_2_EX_BE.indd 13Layout_F_EVL_1536_2_EX_BE.indd 13 14.10.2020 10:44:3114.10.2020 10:44:3114 Veiligheid Explosiegevaar! De wals van de verticuteerder of weggeslingerde voorwerpen kun- nen vonken veroorzaken als ze op metaal stoten. Deze vonken kun- nen brandbare vloeistoffen, gassen of stof ontsteken. − Gebruik de verticuteerder niet in omgevingen waar explosiege- vaar bestaat door brandgevaarlijke vloeistoffen, gassen of stof. Gevaren voor kinderen en personen met beperkte fysieke, sen- sorische of geestelijke vaardigheden (bijvoorbeeld gedeeltelijk gehandicapten, ouder personen met beperking van hun fysieke en mentale vaardigheden) of met een gebrek aan ervaring of kennis (bijvoorbeeld oudere kinderen).

• Deze verticuteerder is niet bedoeld om te worden gebruikt door personen (inclusief kinderen) met een beperkt fysiek, sensorisch of geestelijk vermogen of door personen die niet de nodige er- varing en/of kennis hebben, tenzij dit gebeurt onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid, of die hen aanwijzingen geeft hoe het apparaat moet worden gebruikt. Op kinderen moet toezicht worden gehouden om te garanderen dat ze niet met het apparaat spelen.

• Houd kinderen jonger dan acht jaar uit de buurt van de verticut- eerder en de aansluitleiding.

• Laat de verticuteerder tijdens het bedrijf niet zonder toezicht.

• Laat kinderen niet spelen met de verpakkingsfolie. Ze kunnen bij het spelen daarin verstrikt raken en stikken. Layout_F_EVL_1536_2_EX_BE.indd 14Layout_F_EVL_1536_2_EX_BE.indd 14 14.10.2020 10:44:3114.10.2020 10:44:3115 Veiligheid Gevaar van beschadiging! Ondeskundige omgang met de verticuteerder kan tot beschadigin- gen leiden.

• Breng de netkabel niet in aanraking met hete delen.

• Stel de verticuteerder nooit bloot aan hoge temperaturen (ver- warming enz.) of weersinvloeden (regen enz.).

• Giet nooit vloeistof in de verticuteerder.

• Dompel de verticuteerder om hem te reinigen nooit in water en gebruik daarvoor geen stoomreiniger. Anders kan de verticuteer- der beschadigd raken.

• Gebruik de verticuteerder niet meer, wanneer de kunststof com- ponenten van de verticuteerder scheuren of barsten vertonen of zijn vervormd. Vervang beschadigde componenten alleen door passende originele onderdelen.

• Schakel de verticuteerder uit wanneer andere vlakken dan gras moeten worden overgestoken, en wanneer u de verticuteerder van en naar het te bewerken vlak transporteert.

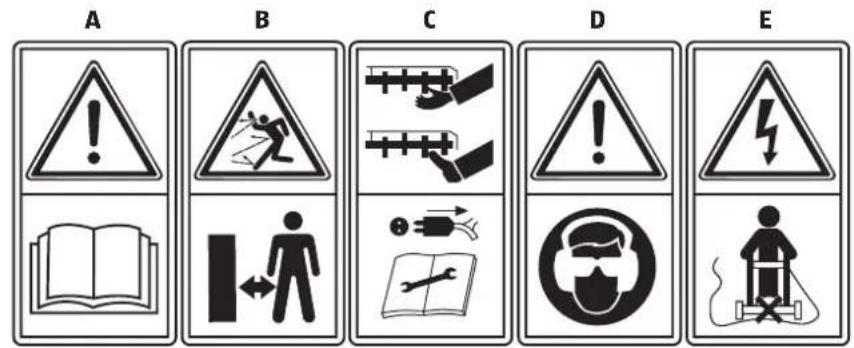

• Controleer de opvangkorf regelmatig op slijtage of beschadigde delen. Verklaring van het informatiebord op het apparaat (zie afbeelding 15) A = Let op! Vóór inbedrijfstelling gebruiksaanwijzing lezen. B = Derden (personen en dieren) uit de buurt van de gevarenzone houden. C = Voorzichtig, scherpe tanden. De tanden blijven na het uitscha- kelen nog roteren – trek vóór onderhoudswerkzaamheden of in- dien de leiding is beschadigd de stekker uit de contactdoos. D = Gehoor- en oogbescherming dragen. Layout_F_EVL_1536_2_EX_BE.indd 15Layout_F_EVL_1536_2_EX_BE.indd 15 14.10.2020 10:44:3114.10.2020 10:44:3116 Eerste inbedrijfstelling E = Netkabel uit de buurt houden van de tanden. Bewaar de veiligheidsinstructies goed! Eerste inbedrijfstelling Verticuteerder en omvang van de levering controleren Gevaar van beschadiging! Wanneer u de verpakking onvoorzichtig opent met een scherp mes of andere spitse voorwerpen, dan kan de verticuteerder snel wor- den beschadigd.

• Open de verpakking en neem het apparaat voorzichtig eruit.

• Verwijder het verpakkingsmateriaal en verpakkings-/transport- beveiligingen (indien aanwezig).

• Controleer of de levering volledig is.

• Controleer het apparaat en het toebehoren op transportschade.

• Bewaar de verpakking indien mogelijk tot aan het einde van de garantieperiode.

• Controleer het apparaat om gevaren te vermijden na het uitpak- ken op volledigheid en eventuele transportschade. Gebruik het in geval van twijfel niet, maar wend u in dit geval tot onze klanten- dienst. Het serviceadres vindt u in onze garantievoorwaarden op de garantiekaart. Verwondingsgevaar! Apparaat en verpakkingsmateriaal zijn geen kinderspeelgoed! Kinderen mogen niet met plastic zakken, folies en kleine delen spelen! Er bestaat inslik- en verstikkingsgevaar! Layout_F_EVL_1536_2_EX_BE.indd 16Layout_F_EVL_1536_2_EX_BE.indd 16 14.10.2020 10:44:3114.10.2020 10:44:3117 Eerste inbedrijfstelling Verticuteerder monteren Montage van de schuifbeugelhouder (afbeelding 3 en 4)

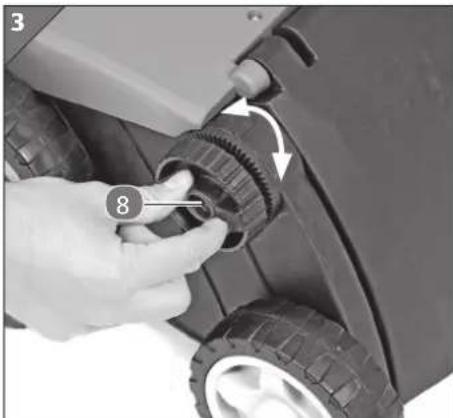

) los door deze van het ap- paraat te draaien.

) op de daartoe voorziene plaats en bevestig deze weer met de schuifbeugelbevestiging

3. Voor de schuifbeugelhouder rechts (

) gaat u te werk in dezelf- de volgorde.

4. Let erop dat de tanden van de beide componenten in elkaar

grijpen. Montage van de onderste schuifbeugel (afbeelding 5)

) vóór de montage over de buis moet worden geschoven.

) met behulp van de snelsluitingen (

) aan de schuifbeugelhouders (

) zo- als getoond in afbeelding 5. Montage van de bovenste schuifbeugel (afbeelding 6)

) monteert u nu opnieuw met be- hulp van de snelsluitingen (

) aan de onderste schuifbeugel

) zoals getoond in afbeelding 6.

) kunt u het appa- raat bevestigen aan de schuifbeugel. Montage van de opvangkorf (afbeelding 7) Om de opvangkorf (

) te monteren aan de verticuteerder tilt u de uitwerpklep (

) op met één hand en hangt u met de andere de opvangkorf in aan het apparaat. Layout_F_EVL_1536_2_EX_BE.indd 17Layout_F_EVL_1536_2_EX_BE.indd 17 14.10.2020 10:44:3214.10.2020 10:44:3218 Bediening Bediening Verwondingsgevaar! De verticuteerder werkt met een snel draaiende wals met scherpe messen. Bij onvoorzichtige omgang kunnen uzelf en anderen zich daaraan verwonden. Door de draaiing van de wals kunnen kleine objecten (steentjes, stokken, draden, botten en dergelijke) worden weggeslingerd. Daardoor kunnen uzelf of andere personen ernstig gewond raken. Bovendien staat de verticuteerder onder stroom. Verkeerde omgang kan een kortsluiting, explosie of een elektrische schok veroorzaken.

• Gebruik de verticuteerder niet bij regen of onweer.

• Controleer het terrein waarop u de verticuteerder wilt inzetten. Verwijder steentjes, stokken, draden, botten en andere vreemde voorwerpen, die gegrepen en weggeslingerd kunnen worden.

• Zet de verticuteerder nooit in terwijl er personen, met name kin- deren of dieren, in de buurt zijn.

• Controleer vóór elk gebruik altijd door een zichtcontrole of de werkgereedschappen en bouten versleten of beschadigd zijn. Vervang versleten of beschadigde werkgereedschappen alleen in zijn geheel, om een onbalans te vermijden.

• Werk met de verticuteerder alleen bij daglicht of bij goed kunstlicht.

• Draag bij de wissel van de wals handschoenen om verwondingen te vermijden.

• Beweeg de verticuteerder slechts in staptempo.

• Leid de verticuteerder met beide handen vast aan de stuurbeugel.

• Vermijd de inzet van de verticuteerder bij nat gras, of wees bij- zonder voorzichtig om te vermijden dat u uitglijdt. Layout_F_EVL_1536_2_EX_BE.indd 18Layout_F_EVL_1536_2_EX_BE.indd 18 14.10.2020 10:44:3214.10.2020 10:44:3219 Bediening

• Zorg altijd voor een stabiele stand, met name op hellingen.

• Werk altijd dwars ten opzichte van de helling, nooit op- of afwaarts.

• Wees bijzonder voorzichtig, wanneer u op de helling van richting verandert.

• Werk niet op al te steile hellingen. Zet de verticuteerder uit en trek de netstekker uit. Wacht tot de wals tot stilstand is gekomen, voordat u blokkeringen loswerkt of verstoppingen in de uitwer- popening elimineert.

• Wanneer u het werk onderbreekt, dan zet u de verticuteerder uit en trekt u de netstekker uit.

• Schakel de verticuteerder uit en wacht tot de wals tot stilstand is gekomen, voordat u de opvangkorf eraf neemt of aanbrengt.

• Draag tijdens het werken met de verticuteerder altijd stevig scho- eisel en een lange broek. Gazonvlakken vormen mettertijd een viltlaag van halmen, scheuten of mos. Om deze los te werken moet u het gazon tweemaal per jaar verticuteren. Het gazon moet eerst worden gemaaid. Geschikte tijds- tippen voor het verticuteren zijn het voorjaar en de nazomer. De grond is dan niet meer bevroren en heeft daarna genoeg tijd om te regenereren voor de winter. Bij zeer sterk vervilte grasvlakken moet u in langs- en dwarsrichting verticuteren. Let erop dat de gras- nerf niet uitdroogt. Layout_F_EVL_1536_2_EX_BE.indd 19Layout_F_EVL_1536_2_EX_BE.indd 19 14.10.2020 10:44:3214.10.2020 10:44:3220 Bediening Instelling van de verticuteerdiepte (afbeelding 8) Gevaar van materiële schade!

• Wanneer de verticuteerdiepte verkeerd is ingesteld, dan kan de wals of de ondergrond worden beschadigd.

• Controleer vóór elke inzet de ingestelde diepte, om een beschadi- ging van de ondergrond te vermijden. U kunt de volgende verticuteerdieptes instellen: 0 =rij- of transportpositie 1 = verticuteerdiepte 0 mm 2 = verticuteerdiepte 3 mm 3 = verticuteerdiepte 8 mm 4 = verticuteerdiepte 12 mm Om de verticuteerdiepte in te stellen gaat u stapsgewijs als volgt te werk:

1. Druk de greep voor de hoogteverstelling (

) in de richting van de motor.

2. Trek of schuif de greep voor de hoogteverstelling (

) op het ge- wenste niveau.

3. Let erop dat de greep daarna goed is vergrendeld in de betref-

fende positie. Layout_F_EVL_1536_2_EX_BE.indd 20Layout_F_EVL_1536_2_EX_BE.indd 20 14.10.2020 10:44:3214.10.2020 10:44:3221 Bediening Vervanging van de wals (afbeelding 9 - 12) Gevaar door scherpe messen! De verticuteerder werkt met een snel draaiende wals met scherpe messen. Bij onvoorzichtige omgang kunnen uzelf en anderen zich daaraan verwonden. Door de draaiing van de wals kunnen kleine objecten (steentjes, stokken, draden, botten en dergelijke) door het apparaat worden weggeslingerd. Daardoor zouden uzelf of andere personen ernstig gewond kunnen raken.

• Controleer vóór gebruik of u de verticuteerder correct ineen heeft gezet.

• Draag bij het erin zetten van de wals veiligheidshandschoenen om verwondingen te vermijden. Er zijn 2 walsen meegeleverd:

• De verticuteerwals (reeds voorgemonteerd) is geschikt voor de beluchting en verzorging van het gazon.

) is apart meegeleverd en geschikt om bla- deren, mos en onkruid van het gazon te verzamelen. Om de wals te wisselen gaat u stapsgewijs als volgt te werk (afbeelding 9 en 13)

1. Trek de stekker uit en draag absoluut handschoenen!

2. Draai het apparaat op de kop.

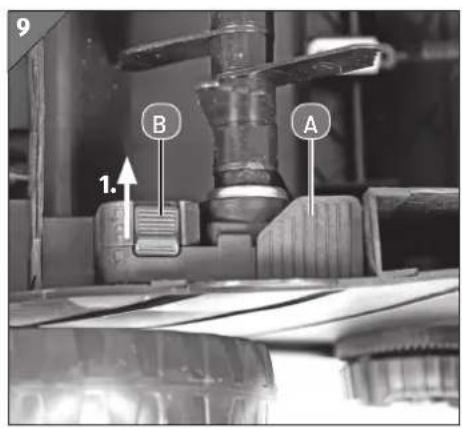

3. Ontgrendel de houder (A) door de ontgrendelingsknop (B) terug

5. Druk de verticuteer- resp. beluchterwals zoals getoond in afbeel-

ding 11 uit de houder.

6. U kunt de verticuteer- resp. beluchterwals nu uit het apparaat

gaat u te werk in omgekeerde volgorde.

8. Let erop dat de aandrijfzeskant bij de montage correct vastklikt

(afbeelding 13). In- en uitschakelen van de verticuteerder

1. Sluit de verticuteerder aan op het stroomnet (afbeelding 14) en

leid de kabel bovendien door de snoerontlastingsklem (

) en houd deze ingedrukt, en trek vervolgens aan de in-/uitschakelbeugel (

) aan de bo- venste schuifbeugel (

3. De inschakelblokkering kan nu worden losgelaten.

4. Om uit te schakelen laat u de in-/uitschakelbeugel (

) gewoon weer los en het apparaat stopt. Reiniging en onderhoud Verwondingsgevaar! Bij ondeskundige hantering van de verticuteerder bestaat het ge- vaar van ernstige verwondingen.

• Schakel de verticuteerder vóór de reiniging uit en trek de nets- tekker uit de contactdoos.

• Draag bij werkzaamheden met de verticuteerder geschikte veiligheidshandschoenen. Layout_F_EVL_1536_2_EX_BE.indd 22Layout_F_EVL_1536_2_EX_BE.indd 22 14.10.2020 10:44:3214.10.2020 10:44:3223 Reiniging en onderhoud Gevaar van kortsluiting! Binnengedrongen water of andere vloeistoffen in de behuizing kun- nen een kortsluiting veroorzaken. − De netstekker moet vóór alle reinigings- of onderhoudswerk- zaamheden uit de contactdoos worden getrokken. − Dompel de verticuteerder nooit in water of andere vloeistoffen. − Gebruik geen hogedrukreiniger om de verticuteerder te reinigen. − Let erop dat er geen water of andere vloeistoffen in de behuizing dringen. Gevaar van beschadiging! Ondeskundige of onregelmatige reiniging en onderhoud kunnen beschadigingen van de verticuteerder tot gevolg hebben. − Bescherminrichtingen, luchtspleten en het motorhuis moeten zo goed mogelijk vrij van stof en vuil worden gehouden. − Reinig de verticuteerder na elk gebruik. − Gebruik om de oppervlakken niet te beschadigen geen agressie- ve reinigingsmiddelen, borstels met metaal of nylon borstels en geen scherpe of metalen voorwerpen zoals messen, harde spa- tels en dergelijke. Verticuteerder reinigen

1. Isoleer het apparaat vóór de reiniging van de netkabel.

2. Maak de verticuteerder schoon met een vochtige doek, tot hij vrij

is van plantensappen, water en vuil.

3. Laat alle delen daarna volledig drogen.

Layout_F_EVL_1536_2_EX_BE.indd 23Layout_F_EVL_1536_2_EX_BE.indd 23 14.10.2020 10:44:3214.10.2020 10:44:3224 Reiniging en onderhoud Onderhoud Verwondingsgevaar! Bij ondeskundige hantering van de verticuteerder bestaat het ge- vaar van ernstige verwondingen.

• Schakel de verticuteerder vóór alle onderhoudswerkzaamheden uit en trek de netstekker uit de contactdoos.

• Draag bij werkzaamheden met de verticuteerder geschikte veiligheidshandschoenen.

• Binnenin de verticuteerder bevinden zich geen delen die door de gebruiker kunnen worden gerepareerd. Probeer nooit om de verticuteerder zelf te repareren. Wend u steeds tot een gespeciali- seerde vakman. Gevaar van beschadiging In de behuizing binnengedrongen water kan een kortsluiting veroorzaken.

• Dompel de verticuteerder nooit in water.

• Let erop dat er geen water in de behuizing dringt. Juiste en regelmatige verzorging is niet alleen belangrijk voor de vei- lige inzet, maar draagt er ook toe bij om de levensduur van de verti- cuteerder te verlengen. Vervanging van de netaansluitkabel Gevaar van een elektrische schok! Wanneer de netaansluitkabel beschadigd of ondeskundig gemon- teerd is, dan bestaat het gevaar van een elektrische schok. Layout_F_EVL_1536_2_EX_BE.indd 24Layout_F_EVL_1536_2_EX_BE.indd 24 14.10.2020 10:44:3214.10.2020 10:44:3225 Opslag - Wanneer de netaansluitkabel van dit apparaat wordt beschadigd, dan moet deze om gevaren te vermijden door de fabrikant of zijn klantendienst of door een gelijkaardig gekwalificeerde persoon worden vervangen. Verticuteerder controleren Controleer regelmatig de toestand van de verticuteerder, o.a. of: − De walsen beschadigd zijn. − De opvangkorf beschadigd is. Indien u een beschadiging vaststelt, dan moet u deze om geva- ren te vermijden door een vakwerkplaats laten herstellen. Opslag Gevaar van beschadiging! Door verkeerde of ondeskundige opslag kan de verticuteerder be- schadigd raken. Een verkeerde opslag kan schade veroorzaken aan de verticuteer- der. Bovendien kunnen kinderen zich verwonden. − Zorg ervoor dat de verticuteerder ontoegankelijk voor kinderen, onbevoegde personen en dieren wordt bewaard. − Isoleer de verticuteerder van het stroomnet, wanneer u hem op- bergt of langere tijd niet gebruikt. − Reinig de verticuteerder zoals beschreven in het hoofdstuk ‘Rei- nigen’ en zet hem in de hoogste positie van de hoogteverstelling, voordat u hem schuift naar de plek waar hij wordt bewaard. Layout_F_EVL_1536_2_EX_BE.indd 25Layout_F_EVL_1536_2_EX_BE.indd 25 14.10.2020 10:44:3214.10.2020 10:44:3226 Onderdelen en toebehoren Berg de verticuteerder alleen op in een droge en voor onbevoegden ontoegankelijke omgeving. Berg het apparaat en het toebehoren op op een donkere, droge, vorstvrije en voor kinderen ontoegankelijke plaats. De optimale op- bergtemperatuur ligt tussen 5° C en 30° C. Bewaar het apparaat in de originele verpakking. Wandmontage De verticuteerder kan met behulp van de wandhouder (

) aan de muur worden gehangen om hem te bewaren.

1. Kies voor de wandmontage een geschikte plaats. Deze moet

droog en goed belucht zijn.

) met behulp van de meegeleverde schroeven voor wandmontage (

) aan een stabiele muur.

3. Hang de verticuteerder in ineen geklapte toestand aan de wand-

Onderdelen en toebehoren Passende onderdelen en toebehoren voor uw verticuteerder kunt u bestellen via het internet: www.Einhell-Service.com Daar vindt u actuele prijzen en informatie. Bij de bestelling van on- derdelen moet u de volgende gegevens vermelden:

• Ident-nr. van de verticuteerder: 21010

Werkdiepte in mm: ..................................................... -12 / -8 / -3 / 0 / +5, Inhoud opvangkorf: ...............................................................................45 l Geluid en trilling Gevaar voor de gezondheid! Het werken zonder gehoorbescherming of beschermende kleding kan schade aan de gezondheid veroorzaken. − Draag bij het werk een gehoorbescherming en geschikte be- schermende kleding. De geluids- en trilwaarden werden gemeten overeenkomstig EN 60335-1 en 50636-2-92. Geluidsdrukniveau L

Technische wijzigingen voorbehouden. Layout_F_EVL_1536_2_EX_BE.indd 27Layout_F_EVL_1536_2_EX_BE.indd 27 14.10.2020 10:44:3214.10.2020 10:44:3228 Verwerking Informatie over geluiden en trillingen De bovengenoemde waarden zijn geluidsemissiewaarden en vor- men derhalve niet tegelijkertijd veilige waarden op de werkplek. De correlatie tussen emissie- en immissieniveaus kan niet betrouw- baar leiden tot een conclusie of aanvullende voorzorgsmaatregelen noodzakelijk zijn of niet. Tot de factoren die van invloed kunnen zijn op het telkens op de werkplek voorhanden immissieniveau, be- horen de specificatie van de werkruimte en van de omgeving, de duur van de inwerkingen, andere geluidsbronnen e.d. Houd bij de betrouwbare waarden op de werkplek ook rekening met mogelijke afwijkingen in de nationale regelingen. De bovengenoemde infor- matie stelt de gebruiker echter in staat om gevaren en risico’s beter te kunnen inschatten. Verwerking Verpakking verwerken Verwerk de verpakking gesorteerd. Doe papier en karton bij het oud papier, laat folies recyclen. Verticuteerder verwerken Oude apparaten horen niet bij het huisvuil! Dit symbool wijst erop dat dit product conform de richtlijn in- zake afgedankte elektrische en elektronische apparatuur (2012/19/ EU) en nationale wetten niet met het huisvuil mag worden mee- gegeven. Dit product moet worden ingeleverd bij een daartoe voorzien inzamelpunt. Dit kan bijv. door het terug te geven bij de aankoop van een gelijkaardig product of door het af te geven bij een geautoriseerd inzamelpunt voor de recycling van afgedankte elektrische en elektronische apparatuur. De ondeskundige omgang met afgedankte apparaten kan op grond van potentieel gevaarlij- ke stoffen die vaak nog in afgedankte elektrische en elektronische Layout_F_EVL_1536_2_EX_BE.indd 28Layout_F_EVL_1536_2_EX_BE.indd 28 14.10.2020 10:44:3214.10.2020 10:44:3229 Verwerking apparatuur aanwezig zijn, negatieve gevolgen hebben voor het mi- lieu en de menselijke gezondheid. Door de deskundige verwerking van dit product draagt u bovendien bij aan een effectieve benut- ting van natuurlijke grondstoffen. Informatie over inzamelpunten krijgt u bij uw gemeentebestuur, het publiekrechtelijke afvalver- werkingsbedrijf, een geautoriseerde instantie voor de verwerking van afgedankte elektrische en elektronische apparatuur of bij uw vuilophaaldienst. Nadruk en andere verveelvoudiging van documentatie en bijgevo- egde papieren van de producten, ook van fragmenten, is alleen toe- gelaten met uitdrukkelijke toestemming van Einhell Germany AG. Technische wijzigingen voorbehouden Layout_F_EVL_1536_2_EX_BE.indd 29Layout_F_EVL_1536_2_EX_BE.indd 29 14.10.2020 10:44:3214.10.2020 10:44:3230 Schema voor foutopsporing Schema voor foutopsporing Storing Mogelijke oorzaak Oplossing De motor loopt niet aan. - De netaansluiting is defect. - De stroomkabel is defect. - De schakelaar-stekker combinatie is defect. - De aansluitingen aan de motor zijn losgekomen. - De behuizing van de verti- cuteerder is verstopt. - Controleer de leiding en de zekering. - Controleer de stroomkabel. - Bel de klantendienst. - Bel de klantendienst. - Verander de diepte van de verticuteerder en reinig de behuizing. De motor stokt. - De stroomkabel/verbin- dingskabel zit los. - Steek de kabel vast op het aansluitpunt. Het motorver- mogen neemt af. - De grond is te hard. - De behuizing van de verti- cuteerder is verstopt. - De wals is versleten. - Corrigeer de diepte. - Reinig de behuizing. - Vervang de wals. Er wordt onzuiver geverticuteerd. - De wals is versleten. - De diepte van de verticut- eerder is verkeerd ingesteld. - Het gras is te hoog. - Vervang de wals. - Corrigeer de diepte. - Maai het gazon. Layout_F_EVL_1536_2_EX_BE.indd 30Layout_F_EVL_1536_2_EX_BE.indd 30 14.10.2020 10:44:3214.10.2020 10:44:3231 Conformiteitsverklaring Conformiteitsverklaring Gao/Product-ManagementAndreas Weichselgartner/General-ManagerD erklärt folgende Konformität gemäß EU-Richtlinie und Normen für ArtikelGB explains the following conformity according to EU directi-ves and norms for the following productF déclare la conformité suivante selon la directive CE et les normes concernant l’articleI dichiara la seguente conformità secondo la direttiva UE e le norme per l’articoloNL verklaart de volgende overeenstemming conform EU richtlijn en normen voor het productE declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículoP declara a seguinte conformidade, de acordo com as diretiva CE e normas para o artigoDK attesterer følgende overensstemmelse i medfør af EU-direktiv samt standarder for artikelS förklarar följande överensstämmelse enl. EU-direktiv och standarder för artikelnFIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien vaatimukset EE tõendab toote vastavust EL direktiivile ja standarditele CZ vydává následující prohlášení o shodě podle směrnice EU a norem pro výrobek SLO potrjuje sledečo skladnost s smernico EU in standardi za izdelekSK vydáva nasledujúce prehlásenie o zhode podľa smernice EÚ a noriem pre výrobokH a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki PL deklaruje zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrektywy WE. BG декларира съответното съответствие съгласно Директива на ЕС и норми за артикул LV paskaidro šādu atbilstību ES direktīvai un standartiem LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms RO declară următoarea conformitate conform directivei UE şi normelor pentru articolul GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την Οδηγία ΕΚ και τα πρότυπα για το προϊόν HR potvrđuje sljedeću usklađenost prema smjernicama EU i normama za artikl BIH potvrđuje sljedeću usklađenost prema smjernicama EU i normama za artikl RS potvrđuje sledeću usklađenost prema smernicama EZ i normama za artikal RUS следующим удостоверяется, что следующие продукты соответствуют директивам и нормам ЕС UKR проголошує про зазначену нижче відповідність виробу директивам та стандартам ЄС на виріб MK ја изјавува следната сообрзност согласно ЕУ-директивата и нормите за артикли TR Ürünü ile ilgili AB direktifl eri ve normları gereğince aşağıda açıklanan uygunluğu belirtirN erklærer følgende samsvar i henhold til EU-direktivet og standarder for artikkelIS Lýsir uppfyllingu EU-reglna og annarra staðla vöru Elektrische Verticuteerderbeluchter / Scarifi cateur/Aérateur électrique / Elektro-Vertikutierer und Rasenlüfter F-EVL 1536-2 (FERREX) 2014/29/EU 2005/32/EC_2009/125/EC (EU)2015/1188 2014/35/EU 2006/28/EC
