SB02 - Equipement DJ BeamZ - Notice d'utilisation et mode d'emploi gratuit

Type de produit	ShowBar lumineux (appareil d'éclairage DJ)
Marque	BeamZ
Modèle	SB02
Catégorie	Équipement DJ
Tension d'alimentation	100-240 V AC, 50/60 Hz
Type de lampe	LED
Mode de contrôle	DMX512, Auto, Audio, Maître/Esclave
Montage	Insert 38 mm pour pied de lumière
Température de fonctionnement	-5°C à +45°C
Indice de protection	IP20 (utilisation intérieure uniquement)
Élingue de sécurité	Nécessaire si hauteur de montage > 100 cm
Fusible	Type et valeur à vérifier sur l'appareil ; remplacer par un fusible identique
Nettoyage	Chiffon doux, aspirateur, air comprimé basse pression
Réparations	Par un technicien qualifié uniquement
Garantie	Caduque si utilisation non conforme
Accessoires inclus	Télécommande (piles non fournies), notice d'utilisation
Poids	Non spécifié
Dimensions	Non spécifiées

FOIRE AUX QUESTIONS - SB02 BeamZ

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est bien branché sur une prise secteur active. Contrôlez le fusible : ouvrez le porte-fusible avec un petit tournevis, retirez l'ancien fusible et remplacez-le par un fusible de même type et valeur. Si le problème persiste, contactez le service après-vente BeamZ.

Comment remplacer le fusible ?

Débranchez d'abord l'appareil. Ouvrez le porte-fusible sur le panneau arrière avec un petit tournevis. Retirez l'ancien fusible et insérez un nouveau fusible de même type et valeur. Refermez le porte-fusible et rebranchez l'appareil.

Pourquoi l'appareil ne répond-il pas au contrôleur DMX ?

Vérifiez la connexion du câble DMX entre le contrôleur et l'appareil. Assurez-vous que la ligne DMX est terminée avec une résistance de 120 ohms sur le dernier appareil. Contrôlez l'adresse DMX de l'appareil. Si un appareil est défectueux, il peut perturber la ligne : débranchez les connecteurs DMX IN et OUT d'un appareil pour le bypasser et tester les autres.

Comment résoudre une erreur après réinitialisation ?

Si l'appareil affiche une erreur après la réinitialisation, cela peut nécessiter un réglage mécanique. Vérifiez la version du logiciel et les messages d'erreur, puis contactez le service après-vente BeamZ ou un partenaire agréé pour une intervention.

Que faire si le flux lumineux s'interrompt par intermittence ?

Cela peut être dû à une surchauffe. Laissez refroidir l'appareil, réduisez la température ambiante et assurez une bonne circulation d'air. Nettoyez les ouïes d'aération si nécessaire. Si le problème persiste, les LED peuvent être endommagées ou l'alimentation mal réglée : débranchez l'appareil et contactez le service après-vente.

Comment nettoyer l'appareil ?

Débranchez l'appareil et laissez-le refroidir. Utilisez un aspirateur ou de l'air comprimé basse pression pour enlever la poussière des surfaces et des ouïes d'aération. Pour les composants en verre, essuyez doucement avec un chiffon doux non pelucheux humidifié avec un détergent doux. Séchez avant de remettre sous tension. N'utilisez pas de solvants ou d'abrasifs.

Puis-je utiliser l'appareil à l'extérieur ?

Non, cet appareil est conçu exclusivement pour une utilisation à l'intérieur. Ne l'exposez pas à l'humidité, à la pluie ou à des températures extrêmes. Utilisez-le dans un endroit sec et bien ventilé.

Comment monter l'appareil sur un pied ?

L'appareil possède un insert de 38 mm qui permet de le monter sur n'importe quel pied de lumière standard. Assurez-vous que la charge est équilibrée et que la charge admissible du pied n'est pas dépassée. Pour une hauteur de montage supérieure à 100 cm, fixez une élingue de sécurité aux points de fixation prévus. Installez le pied sur une surface plane et stable.

Comment utiliser la télécommande ?

Insérez deux piles de type R03 dans la télécommande (non fournies). Utilisez les touches : UP/DOWN pour modifier le programme en mode AUTO, SOUND pour le mode audio, SAVE pour sauvegarder, AUTO pour le mode auto, DMX pour le mode DMX (appuyez à nouveau pour changer de mode DMX).
Remarque : la télécommande fonctionne sans fil et nécessite une ligne de vue directe.

Que faire si l'appareil surchauffe ?

L'appareil peut surchauffer si les ouïes d'aération sont obstruées ou si la température ambiante est trop élevée. Laissez un espace libre d'au moins 50 cm autour de l'appareil pour assurer une ventilation correcte. Nettoyez régulièrement les ouïes d'aération. Si la surchauffe persiste, réduisez la puissance ou la durée d'utilisation. L'appareil n'est pas conçu pour un fonctionnement continu.

MODE D'EMPLOI SB02 BeamZ

AVERTISSEMENT! Avant d'effectuer toute manipulation sur l'appareil, lisez avec attention la présente notice et conservez-la pour pouvoir vous y reporter ultérieurement. Elle contient des informations importantes sur l'installation, l'utilisation et l'entretien de l'appareil.

• Déballez l'appareil, vérifiez soigneusement qu'il n'y a pas de dommages dus au transport avant de l'utiliser.
- Veuillez lire attentivement ces instructions et les suivre.
- Respectez tous les avertissements de sécurité. Ne retirez jamais les avertissements de sécurité ou autres informations figurant sur l'appareil.
• Assurez-vous qu'aucune ouie d'aération n'est obstruée, sinon il y a risque de surchauffe de l'appareil.

AVERTISSEMENT! Avant de brancher l'appareil à une prise d'alimentation, assurez-vous tout d'abord que la tension et la fréquence du secteur correspondent aux valeurs spécifiées sur l'appareil. S'il est équipé d'un sélecteur de tension, ne branchez l'appareil à la prise de courant que si les valeurs de l'appareil et celles de l'alimentation secteur correspondent. Si le cordon d'alimentation ou l'adaptateur secteur fourni ne s'adapte pas à votre prise murale, contactez votre électricien.

• Après avoir branché l'appareil, vérifiez tous les câbles afin d'éviter tout dommage ou accident, par exemple pour ne pas trébucher.
  • Assurez-vous que le cordon d'alimentation n'est jamais serti ou endommagé. Vérifiez régulièrement l'appareil et le cordon d'alimentation.
• Débranchez toujours le cordon d'alimentation du secteur lorsque l'appareil n'est pas utilisé ou avant de le nettoyer ! Ne manipulez le cordon d'alimentation que par la fiche. Ne débranchez jamais la fiche en tirant sur le cordon d'alimentation.
• Débranchez le cordon d'alimentation et l'adaptateur secteur de la prise de courant s'il y a un risque de foudre ou avant une longue période d'inutilisation.
  • N'allumez et n'éteignez pas l'appareil à intervalles rapprochés.
• Ne connectez pas l'appareil à un gradateur.
• Installez l'appareil dans un endroit bien ventilé.
• Ne placez jamais de matériau sur l'objectif.
• Ne laissez jamais la lumière du soleil s'allumer directement sur l'objectif, même lorsque l'appareil ne fonctionne pas.
  • Laissez toujours un espace libre de 50 cm au moins autour de l'appareil pour assurer une ventilation correcte.
  • Veillez à ce que la zone située sous le lieu de montage soit toujours inaccessible au public lors de l'installation ou de l'entretien de l'appareil.
• Pour une hauteur de montage >100 cm, fixez toujours l'appareil avec une élingue de sécurité idoine. Fixez l'élingue uniquement aux points de fixation. L'élingue de sécurité ne doit jamais être fixée aux poignées de transport!
• Ne regardez jamais directement le faisceau lumineux. Gardez présent à l'esprit que des changements rapides de lumière, par exemple une lumière clignotante, peuvent déclencher des crises d'épilepsie chez les personnes photosensibles ou épileptiques.
• Cet appareil n'est pas conçu pour fonctionner en permanence. Des pauses d'utilisation régulières assureront un fonctionnement sans problème sur le long terme.

AVERTISSEMENT! Si le cordon d'alimentation de l'appareil est équipé d'un contact de mise à la terre, il doit être connecté à une prise de courant avec une terre de protection. Ne jamais désactiver la terre de protection d'un cordon d'alimentation.

• Assurez-vous que l'appareil n'est pas exposé à une chaleur extrême, à l'humidité ou à la poussière.
• Nettoyez l'appareil à l'aide d'un chiffon sec.
- Ne touchez pas le projecteur à mains nues pendant son fonctionnement (le boîtier devient très chaud). Laissez le projecteur refroidir pendant 5 minutes au moins avant de le manipuler.
- Cet appareil est conçu exclusivement pour une utilisation à l'intérieur, n'utilisez pas cet appareil à proximité immédiate d'un liquide (ne s'applique pas aux équipements extérieurs spéciaux - dans ce cas, respectez les instructions spéciales indiquées ci-dessous). N'exposez pas cet appareil à des matériaux, liquides ou gaz inflammables.
- Si l'appareil a été exposé à des variations de température importantes (par ex. après un transport), ne l'allumez pas immédiatement. La condensation pourrait endommager votre appareil. Laissez l'appareil éteint jusqu'à ce qu'il atteigne la température ambiante.
• N'essayez jamais de bridger l'interrupteur thermostatique ou les fusibles.
- Ne démontez pas ou ne modifiez pas l'appareil.
• Pour le remplacement, utilisez uniquement des fusibles/ampoules de même type et de même puissance.
- Les réparations, l'entretien et le raccordement électrique ne doivent être effectués que par un technicien qualifié.
- La température ambiante doit toujours être comprise entre -5^ C et +45^ C.
- Si cet appareil est utilisé dans un but autre que celui décrit dans ce manuel, il peut subir des dommages, dans ce cas, la garantie est caduque.
- Les sacs en plastique doivent être gardés hors de portée des enfants.
• L'appareil doit être installé hors de portée des enfants. Ne laissez jamais l'appareil en marche sans surveillance.

Ce symbole sur le produit ou sur son emballage indique que ce produit ne doit pas être traité comme un déchet ménager. Il doit être déposé au point de collecte approprié pour le recyclage des équipements électriques et électroniques.

En vous assurant que ce produit est éliminé correctement, vous contribuerez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine, qui pourraient autrement être causées par une manipulation inappropriée des déchets de ce produit. Le recyclage des matériaux contribuera à préserver les ressources naturelles. Pour de plus amples informations sur le recyclage de ce produit, veuillez contacter votre bureau municipal local, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

INSTRUCTIONS DE DEBALLAGE

ATTENTION! Dès réception du produit, déballez soigneusement le carton, vérifiez son contenu pour vous assurer que toutes les pièces sont présentes et qu'elles ont été reçues en bon état. Avisez immédiatement l'expéditeur et conservez le matériel d'emballage ; contrôlez si des pièces t endommagées lors de l'expédition ou si le colis lui-même montre des signes de mauvaise manipulation. Conservez l'emballage et tout le d'emballage. Dans le cas où le produit doit être retourné à l'usine, il est important que le produit soit retourné dans son emballage d'origine.

Si l'appareil a été exposé à des variations de température importantes (par ex. après un transport), ne l'allumez pas immédiatement. La condensation pourrait endommager votre appareil. Laissez l'appareil éteint jusqu'à ce qu'il atteigne la température ambiante.

ALIMENTATION

Le type d'alimentation auquel le produit doit être connecté est indiqué sur l'étiquette à l'arrière du produit. Vérifiez que la tension secteur corresponde à cette tension, toutes les autres tensions que celles spécifiées peuvent endommager l'appareil. Le produit doit également être branché directement sur le secteur et peut être utilisé. Pas de gradateur ni d'alimentation réglable.

AVERTISSEMENT! Reliez toujours l'appareil à un circuit protégé (disjoncteur ou fusible). Assurez-vous que l'appareil dispose d'une mise à la terre électrique appropriée pour éviter tout risque d'électrocution ou d'incendie.

MONTAGE SUR PIED

L'insert intégré de 38 mm permet de monter le ShowBar sur n'importe quel pied de lumière.

ATTENTION!

• Assurez-vous que la charge est installée de manière équilibrée et que la charge admissible du pied n'est pas dépassée.
• Installez le pied sur une surface plane (angle d'installation 5° max.) et hors de la portée du public.
• Selon le lieu de montage, veillez à prendre toutes les précautions nécessaires pour éviter tout déplacement ou basculement des appareils (même en cas d'incendie).

GESTION DMX512

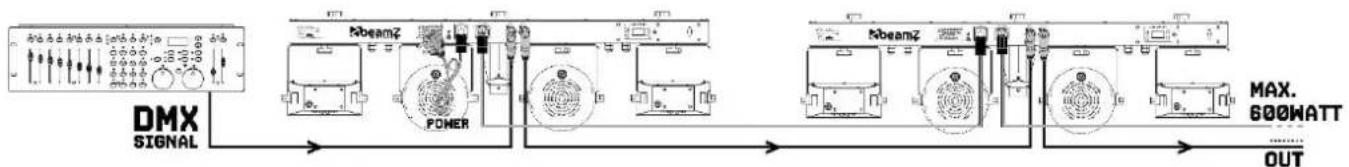

Si vous utilisez un contrôleur DMX standard, vous pouvez connecter la sortie DMX du contrôleur directement à l'entrée DMX du premier appareil dans une chaîne DMX. Connectez toujours la sortie d'un appareil à l'entrée de l'appareil suivant jusqu'à ce que tous les appareils soient connectés entre eux.


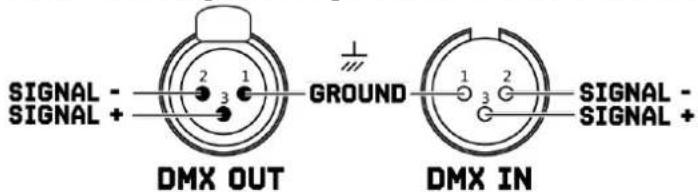

ATTENTION! sur le dernier appareil, vous devez terminer la ligne DMX avec une résistance. Prenez un connecteur XLR et soudez une résistance de 120 ohms entre le signal (-) et le signal (+) et connectez-la à la sortie DMX du dernier appareil sur la ligne.

TELECOMMANDE

La télécommande est livrée sans batterie. Insérez 2 batteries de type R03 à l'arrière de la télécommande.

TOUCHE	DESCRIPTION
UP	Appuyez sur la touche pour modifier le programme en mode AUTO.
DOWN
SOUND	Sélection du mode Audio
SAVE	Sauvegarde du réglage actuel
AUTO	Sélection du mode Auto
DMX	Sélection du mode DMX ; appuyez à nouveau pour sélectionner un autre mode DMX

NETTOYAGE

L'accumulation de poussière, de saleté et d'autres particules en suspension dans l'air réduira le rendement lumineux de l'appareil. Cela empêchera également le projecteur de refroidir correctement, ce qui réduira sa durée de vie. Le taux d'accumulation de saleté varie en fonction de facteurs environnementaux tels que la poussière en suspension dans l'air, l'utilisation de machines à fumée, le débit d'air des systèmes de ventilation, etc. Les ventilateurs de refroidissement de l'appareil accélèrent l'accumulation et les particules de fumée présentes dans l'atmosphère augmentent la tendance à l'encrassement.

Pour obtenir le meilleur rendement et la meilleure durée de vie de l'appareil, inspectez-le régulièrement et nettoyez-le dès que vous voyez des signes d'accumulation de saleté.

Évaluez l'environnement de fonctionnement à chaque utilisation du projecteur. Dans des conditions poussiéreuses ou enfumées, inspectez le projecteur après quelques heures et vérifiez fréquemment s'il capte la saleté plus rapidement que vous ne le pensez. Établissez un calendrier de nettoyage qui permettra d'éliminer la saleté avant qu'elle ne s'accumule.

Suivez les directives suivantes :

• Débranchez le projecteur du secteur et laissez-le refroidir complètement avant de le nettoyer.
• N'utilisez pas de solvants, d'abrasifs ou tout autre produit agressif pour nettoyer l'appareil.
• Passez l'aspirateur ou utilisez de l'air comprimé à basse pression pour enlever la poussière et les particules libres des surfaces et des ouïes d'aération. Empêchez les pales des ventilateurs de tourner avant de diriger un aspirateur ou un jet d'air vers le ventilateur, sinon vous risquez de faire tourner le ventilateur trop rapidement et de l'endommager.
• Nettoyez les composants en verre en les essuyant doucement avec un chiffon doux, propre, non pelucheux et humidifié avec une solution détergente douce. Posez la solution sur le chiffon et non sur la surface à nettoyer. Évitez de frotter les surfaces vitrées.
• Séchez le projecteur avec un chiffon doux, propre et non pelucheux ou avec de l'air comprimé basse pression avant de le remettre sous tension..

Si le fusible est défectueux, il faut le remplacer par un fusible de même type et de même valeur. Avant de le remplacer, veillez à débrancher l'appareil.

Procédure:

Etape 1: Ouvrez le porte-fusible sur le panneau arrière avec un petit tournevis.

Etape 2: Retirez l'ancien fusible.

Etape 3: Placez le nouveau fusible dans le porte-fusible.

Etape 4: Remettez le porte-fusible dans le boîtier.

RESOLUTION DE PROBLEMES

La liste ci-dessous peut vous aider en cas de problèmes lors de l'utilisation du produit.

SYMPTOME	CAUSE POSSIBLE	ACTION SUGGEREE
Pas de réponse de l'appareil.	L'appareil n'est pas alimenté.Le fusible a fondu ou problème interne.	Vérifiez que l'appareil est sous tension.Vérifiez les câbles et branchements.Remplacer le fusible moyen ou contacter le support Beamz ou un partenaire de service agréé Beamz. N'enlevez pas les couvercles de la base. N'essayez pas de remplacer un fusible ou d'effectuer des réparations ou un entretien qui ne sont pas décrits dans ce manuel d'utilisation à moins d'avoir l'autorisation du support Beamz ou du service autorisé Beamz.
L'appareil se réinitialise correctement mais ne répond pas (ou ne répond pas correctement) au contrôleur.	Le contrôleur DMX n'est pas relié.Mauvaise ligne DMX.La ligne DMX n'a pas de résistance terminale.Mauvais adressage de l'appareil.Un appareil est défectueux et perturbe la transmission des données dans la ligne DMX.Les pins 2 et 3 sont inversés dans la connexion XLR.	Reliez le contrôleur.Vérifiez les branchements et les câbles.Réparez ou remplacez les câbles défectueux.Insérez un bouchon DMX dans la prise de sortie DMX sur le dernier appareil de la ligne DMX.Vérifiez l'adresse de l'appareil et les réglages DMX.Débranchez les connecteurs DMX IN et OUT et relies-les directement ensemble pour bridger un appareil à la fois jusqu'à ce que le fonctionnement soit rétabli. Faites appel à un technicien qualifié pour réparer l'appareil.Vérifiez les câbles et branchements. Installez un câble inversion de phase entre les appareils ou remplacez les broches 2 et 3 dans l'appareil qui se comporte de manière erratique.
Erreur après réinitialisation.	L'effet nécessite un réglage mécanique.	Vérifiez la version du logiciel de l'appareil et les messages d'erreur pour plus d'informations.Contacter le service après-vente Beamz ou un partenaire de service agréé Beamz.
Le flux lumineux coupe de manière intermittente.	L'appareil est trop chaud.Les LEDs sont endommagées.Les réglages de l'alimentation ne correspondent pas à la tension AC et à la fréquence locales.	Laisser refroidir l'appareil. Réduire la température ambiante. Veillez à ce que l'air circule librement autour de l'appareil. Nettoyer l'appareil si nécessaire.Débrancher l'appareil et contacter le service après-vente Beamz ou un partenaire agréé Beamz..Débranchez l'appareil. Vérifiez les réglages et corrigez si besoin.
