SB02 - Equipo de DJ BeamZ - Manual de uso y guía de instrucciones gratis

Tipo de producto	ShowBar luminoso (equipo de iluminación DJ)
Marca	BeamZ
Modelo	SB02
Categoría	Equipo DJ
Tensión de alimentación	100-240 V AC, 50/60 Hz
Tipo de lámpara	LED
Modo de control	DMX512, Auto, Audio, Maestro/Esclavo
Montaje	Inserción de 38 mm para pie de luz
Temperatura de funcionamiento	-5°C a +45°C
Índice de protección	IP20 (uso interior únicamente)
Eslinga de seguridad	Necesaria si altura de montaje > 100 cm
Fusible	Tipo y valor a verificar en el aparato; reemplazar por un fusible idéntico
Limpieza	Paño suave, aspiradora, aire comprimido a baja presión
Reparaciones	Por un técnico calificado únicamente
Garantía	Caduca si uso no conforme
Accesorios incluidos	Mando a distancia (pilas no incluidas), manual de instrucciones
Peso	No especificado
Dimensiones	No especificadas

Preguntas frecuentes - SB02 BeamZ

¿Qué hacer si el aparato no enciende?

Verifique que el aparato esté bien enchufado a una toma de corriente activa. Controle el fusible: abra el portafusibles con un destornillador pequeño, retire el fusible viejo y reemplácelo por un fusible del mismo tipo y valor. Si el problema persiste, contacte al servicio postventa de BeamZ.

¿Cómo reemplazar el fusible?

Desenchufe primero el aparato. Abra el portafusibles en el panel trasero con un destornillador pequeño. Retire el fusible viejo e inserte un fusible nuevo del mismo tipo y valor. Cierre el portafusibles y vuelva a enchufar el aparato.

¿Por qué el aparato no responde al controlador DMX?

Verifique la conexión del cable DMX entre el controlador y el aparato. Asegúrese de que la línea DMX esté terminada con una resistencia de 120 ohmios en el último aparato. Controle la dirección DMX del aparato. Si un aparato está defectuoso, puede perturbar la línea: desconecte los conectores DMX IN y OUT de un aparato para omitirlo y probar los demás.

¿Cómo resolver un error después del reinicio?

Si el aparato muestra un error después del reinicio, esto puede requerir un ajuste mecánico. Verifique la versión del software y los mensajes de error, luego contacte al servicio postventa de BeamZ o a un socio autorizado para una intervención.

¿Qué hacer si el flujo luminoso se interrumpe intermitentemente?

Esto puede deberse a un sobrecalentamiento. Deje enfriar el aparato, reduzca la temperatura ambiente y asegure una buena circulación de aire. Limpie las rejillas de ventilación si es necesario. Si el problema persiste, los LED pueden estar dañados o la alimentación mal ajustada: desenchufe el aparato y contacte al servicio postventa.

¿Cómo limpiar el aparato?

Desenchufe el aparato y déjelo enfriar. Use una aspiradora o aire comprimido a baja presión para quitar el polvo de las superficies y rejillas de ventilación. Para los componentes de vidrio, limpie suavemente con un paño suave que no suelte pelusa humedecido con un detergente suave. Seque antes de volver a encender. No use disolventes ni abrasivos.

¿Puedo usar el aparato en exteriores?

No, este aparato está diseñado exclusivamente para uso en interiores. No lo exponga a la humedad, la lluvia o temperaturas extremas. Úselo en un lugar seco y bien ventilado.

¿Cómo montar el aparato en un pie?

El aparato tiene una inserción de 38 mm que permite montarlo en cualquier pie de luz estándar. Asegúrese de que la carga esté equilibrada y de que no se supere la carga admisible del pie. Para una altura de montaje superior a 100 cm, fije una eslinga de seguridad en los puntos de fijación previstos. Instale el pie sobre una superficie plana y estable.

¿Cómo usar el mando a distancia?

Inserte dos pilas tipo R03 en el mando a distancia (no incluidas). Use las teclas: UP/DOWN para modificar el programa en modo AUTO, SOUND para el modo audio, SAVE para guardar, AUTO para el modo auto, DMX para el modo DMX (presione de nuevo para cambiar de modo DMX).
Nota: el mando a distancia funciona de forma inalámbrica y requiere línea de visión directa.

¿Qué hacer si el aparato se sobrecalienta?

El aparato puede sobrecalentarse si las rejillas de ventilación están obstruidas o si la temperatura ambiente es demasiado alta. Deje un espacio libre de al menos 50 cm alrededor del aparato para asegurar una ventilación correcta. Limpie regularmente las rejillas de ventilación. Si el sobrecalentamiento persiste, reduzca la potencia o la duración de uso. El aparato no está diseñado para funcionamiento continuo.

MANUAL DE USUARIO SB02 BeamZ

INSTRUCCIONES DE SEGURIDAD....15

INSTRUCCIONES DE DESEMBALAJE 16

FUENTE DE ALIMENTACIÓN 16

MONTAJE EN SOPORTE 16

CONTROL DMX512 16

CONTROL REMOTO 16

LIMPIEZA 16

CAMBIANDO EL FUSIBLE 17

SOLUCIÓN DE PROBLEMAS 18

FRANÇAIS

INSTRUCTIONS DE SECURITE 19

INSTRUCTIONS DE DEBALLAGE 20

ALIMENTATION 20

MONTAGE SUR PIED 20

GESTION DMX512 20

TELECOMMANDE....20

NETTOYAGE 21

REMPLACEMENT DU FUSIBLE 21

RESOLUTION DE PROBLEMES 22

POLSKI

INSTRUKCJA BEZPIECZENSTWA 23

ROZPAKOWYWANIE INSTRUKCJI 24

ZASILACZ 24

MONTAZ NA STATYWIE 24

KONTROLA DMX512 24

PILOT ZDALNEGO STEROWANIA 24

CZYSZCZENIE 25

WYMIANA BEZPIECZNIKA 25

ROZWIAZYWANIE PROBLEMÓW 26

TECHNICAL DETAILS

CONTROL MENU 27

DMX CHANNELS 27

TECHNICAL SPECIFICATIONS 29

SAFETY INSTRUCTIONS

INSTRUCCIONES DE SEGURIDAD

PRECAUCIÓN! Antes de realizar cualquier operación con la unidad, lea atentamente este manual de instrucciones y guárdelo con cura para futuras consultas. Contiene información importante sobre la instalación, uso y mantenimiento de la unidad.

• Desembale y compruebe cuidadosamente que no haya daños de transporte antes de usar la unidad
• Lea atentamente estas instrucciones y siga las instrucciones.
• Observe todas las advertencias de seguridad. Nunca elimine las advertencias de seguridad u otra información del equipo.
• Asegúrese de que no haya ranuras de ventilación bloqueadas; de lo contrario la unidad se sobrecalentará.

PRECAUCIÓN! Antes de conectar el equipo a la toma de corriente, primero verifique que la tensión y la frecuencia de la red coincidan con los valores especificados en el equipo. Si el equipo tiene un interruptor de selección de voltaje, conecte el equipo a la toma de corriente solo si los valores del equipo y los valores de la red eléctrica coinciden. Si el cable de alimentación incluido o el adaptador de corriente no encaja en el tomacorriente de pared, comuníquese con su electricista.

• Después de conectar la unidad, verifique todos los cables para evitar daños o accidentes debido a peligros de tropiezos.
• Asegúrese de que el cable de alimentación nunca esté rizado o dañado. Compruebe el dispositivo y el cable de alimentación de vez en cuando.
• iDesconecte siempre la alimentación de la red eléctrica, cuando no se utilice el dispositivo o antes de limpiarlo! Sólo manipule el cable de alimentación por el enchufe. Nunca desenchufe el cable tirando del cable de alimentación.
• Desenchufe el cable de alimentación y el adaptador de alimentación de la toma de corriente si existe riesgo de que se caiga un rayo o antes de períodos prolongados de desuso.

- No encienda y apague la unidad en intervalos cortos.

- No conecte la unidad a un dimmerpack.

- Instale la unidad en un lugar bien ventilado.

- Nunca coloque ningún material sobre los leds o las lentes.

- Nunca deje que la luz del sol ilumine directamente a la lente, incluso cuando la unidad no esté funcionando.

- Permita siempre un espacio libre de aire de al menos 50 cm alrededor de la unidad para la ventilación.

- Asegúrese de que el área que se encuentra debajo del lugar de instalación esté bloqueada al instalar, desmontar o reparar el accesorio.

- Para una altura de montaje superior a un metro, fije siempre el accesorio con una cuerda de seguridad adecuada. Fije la cuerda de seguridad únicamente en los puntos de fijación correctos. ¡La cuerda de seguridad no debe fijarse nunca en las asas de transporte!

- Nunca mire directamente al haz de luz. Tenga en cuenta que los cambios rápidos en la iluminación, y la luz intermitente, pueden desencadenar ataques epilépticos en personas fotosensibles o personas con epilepsia.

- Esta unidad no está diseñada para una operación permanente. Las interrupciones constantes de la operación garantizarán que el dispositivo le servirá durante mucho tiempo sin defectos.

PRECAUCIÓN! Si el cable de alimentación del dispositivo está equipado con un contacto de conexión a tierra, debe conectarse a una toma de corriente con una conexión a tierra de protección. Nunca desactive la conexión a tierra protectora de un cable de alimentación.

• Asegúrese de que la unidad no esté expuesta a calor extremo, humedad o polvo.
• Limpie la unidad con un paño seco.
• No toque el aparato con las manos descubiertas durante su funcionamiento (la carcasa se calienta mucho). Deje que el aparato se enfriedurante al menos 5 minutos antes de manipularlo.
• Esta unidad está diseñada exclusivamente para uso en interiores, no use este equipo en las inmediaciones del fluido (no se aplica a equipos especiales para exteriores, en este caso, siga las instrucciones especiales que se indican a continuación). No exponga esta unidad a materiales, líquidos o gases inflamables.
• Si la unidad ha estado expuesta a una fluctuación drástica de la temperatura (por ejemplo, después del transporte), no la encienda de inmediato. El agua de condensación que surge puede dañar su unidad. Deje la unidad apagada hasta que alcance la temperatura ambiente.
• Nunca intente pasar por alto el interruptor termostático o los fusibles.

- No desmonte ni modifique la unidad.

- Para reemplazo, use fusibles / bombilla del mismo tipo y clasificación solamente.

- Las reparaciones, el servicio y la conexión eléctrica deben ser llevados a cabo por un técnico calificado.

- La temperatura ambiente siempre debe estar entre -5^ + 45^ .

- Si esta unidad se opera de una manera diferente a la descrita en este manual, el producto podría sufrir daños y la garantía quedará anulada.

• Las bolsas de plástico deben mantenerse fuera del alcance de los niños.

- La unidad debe instalarse fuera del alcance de los niños. Nunca deje la unidad funcionando sin supervisión..

Este símbolo en el producto o en su empaque indica que este producto no debe ser tratado como basura doméstica. En su lugar, se entregará al punto de recolección correspondiente para el reciclaje de equipos eléctricos y electrónicos.

Al garantizar que este producto se elimine correctamente, ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud humana, que de otro modo podrían ser causadas por el manejo inadecuado de los desechos de este producto. El reciclaje de materiales ayudará a conservar los recursos naturales. Para obtener información más detallada sobre el reciclaje de este producto, comuníquese con su Oficina Civica local, el servicio de eliminación de desechos domésticos o la tienda donde adquirió el producto.

INSTRUCCIONES DE DESEMBALAJE

ATENCIÓN! Inmediatamente después de recibir el producto, desembale la caja con cuidado, verifique el contenido para asegurarse de que

todas las partes estén presentes y se hayan recibido en buenas condiciones. Notifique al remitente de inmediato y guarde el material de empaque para inspeccionarlo si aparecen piezas dañadas por el envio o si el propio paquete muestra signos de mal manejo. Guarde el paquete y todos los materiales de embalaje. En el caso de que el producto deba devolverse a la fábrica, es importante que el producto se devuelva en la caja y empaque originales de fábrica.

Si el dispositivo ha estado expuesto a una drástica fluctuación de la temperatura (por ejemplo, después del transporte), no lo encienda de inmediato. El agua de condensación que surge podría dañar su dispositivo. Deje el dispositivo apagado hasta que alcance la temperatura ambiente.

FUENTE DE ALIMENTACIÓN

En la etiqueta que se encuentra en la parte posterior del producto, se indica que este tipo de fuente de alimentación debe estar conectada. Verifique que la tensión de la red corresponda a esto, todos los demás voltajes que los especificados, el efecto de la luz puede dañarse irreparablemente. El producto también debe estar conectado directamente a la red eléctrica y se puede utilizar.

PRECAUCIÓN! Siempre conecte el dispositivo a un circuito protegido (disyuntor o fusible). Asegúrese de que el dispositivo tenga una toma de tierra eléctrica adecuada para evitar el riesgo de electrocución o incendio.

MONTAJE EN SOPORTE

La brida de soporte integrada de 38 mm permite montar el ShowBar en cualquier soporte de iluminación adecuado.

PRECAUCIÓN!

• Asegúrese de que la carga esté instalada de manera equilibrada y que no se exceda la capacidad de carga del soporte.
• Instale el soporte en un área plana (ángulo de inclinación máx. 5 °) y fuera del alcance de las personas.
• Dependiendo del lugar de instalación individual, se deben tomar todas las medidas necesarias para evitar el desplazamiento o la inclinación (también en caso de incendio).

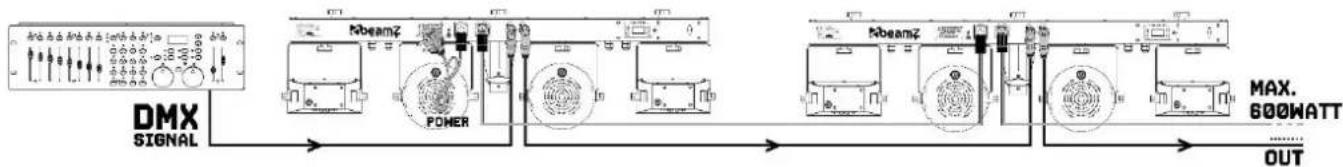

Si está utilizando un controlador DMX estándar, puede conectar la salida DMX del controlador directamente a la entrada DMX del primer dispositivo en una cadena DMX. Siempre conecte la salida de una unidad con la entrada del siguiente dispositivo hasta que todos los dispositivos estén conectados.


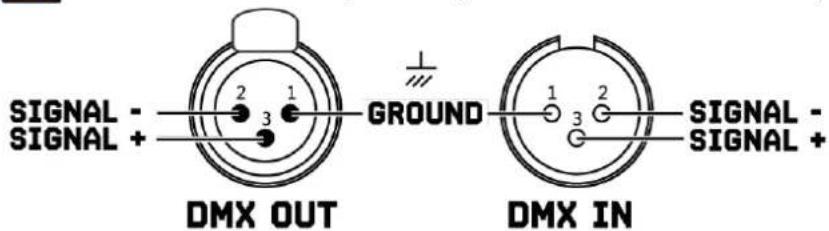

ATENCIÓN! En el último aparato, debe cerrar la línea DMX con una resistencia de terminación. Tome un conector XLR y suelde una resistencia de 120 Ohm entre la señal (-) y la señal (+) y conéctela a la salida DMX del último dispositivo en la línea.

CONTROL REMOTO

El control remoto se entrega sin batería. Coloque 2 baterías AAA a través de la parte posterior del control remoto.

BOTÓN	DESCRIPCIÓN
UP	Presione el botón hacia arriba o hacia abajo para cambiar el programa en modo AUTO
DOWN
SOUND	Selecciona modo sonido
SAVE	Graba los ajustes actuales
AUTO	Selecciona modo auto
DMX	Selecciona modo DMX, presione de Nuevo para seleccionar otro modo DMX.

LIMPIEZA

La acumulación de polvo, suciedad y otras partículas en el aire reducirá la salida de luz del accesorio. También evitará que el dispositivo se enfríe correctamente, y esto reducirá la vida útil del dispositivo. La tasa de acumulación de suciedad variará según los factores ambientales, como el polvo en el

aire, el uso de máquinas de humo, el flujo de aire de los sistemas de ventilación, etc. Los ventiladores de enfriamiento del dispositivo acelerarán la acumulación, y cualquier particula de humo que esté presente en la atmósfera aumentará la tendencia para que la suciedad se atasque.

Para obtener el mejor rendimiento y vida útil del accesorio, inspeccione regularmente y limpielo tan pronto como vea signos de acumulación de suciedad.

Evalúe el entorno operativo cada vez que comience a utilizar el dispositivo. En condiciones de mucho polvo o humo, inspeccione el dispositivo después de unas horas y verifique si el dispositivo atrae la suciedad más rápido de lo que usted espera. Elabore un programa de limpieza que asegure que se elimine la suciedad antes de que se acumule.

Utilice las siguientes pautas:

• Desconecte el artefacto del aparato y deje que se enfrié completamente antes de limpiarlo.
• No utilice disolventes, abrasivos ni ningún otro producto agresivo para limpiar el accesorio.
• Aspire o utilice aire comprimido a baja presión para eliminar el polvo y las partículas sueltas de las superficies y las salidas de aire. Evite que las aspas de los ventiladores de enfriamiento giren antes de apuntar una aspiradora o chorro de aire hacia el ventilador, o puede girar el ventilador demasiado rápido y dañarlo.
• Limpie los componentes de vidrio con un paño suave, limpio y sin pelusa humedecido con una solución detergente suave. Ponga la solución en el paño y no en la superficie a limpiar. Evite frotar las superficies de vidrio.
• Seque el accesorio con un paño suave, limpio y sin pelusas o con aire comprimido a baja presión antes de volver a aplicar la energía.

CAMBIANDO EL FUSIBLE

Si el fusible está defectuoso, sustitúyalo por un fusible del mismo tipo y valor. Antes de cambiar el fusible, desenchufe el cable de alimentación.

Procedimiento:

Paso 1: Abra el portafusibles del panel trasero con un destornillador adecuado.

Paso 2: Retire el fusible viejo del portafusibles.

Paso 3: Instale el fusible nuevo en el portafusibles.

Paso 4: Vuelva a colocar el portafusibles en la caja.

SOLUCIÓN DE PROBLEMAS

La siguiente lista de verificación puede ayudarle a resolver problemas en el caso de que ocurra un fallo al utilizar el producto:

SÍNTOMA	POSIBLE CAUSA	ACCIÓN SUGERIDA
No hay respuesta del aparato.	No llega alimentación.Fusible quemado o fallo interno.	Compruebe que la alimentación esté encendida.Comprobar cables y conexiones.Reemplace el fusible o póngase en contacto con el servicio técnico de Beamz o con un servicio autorizado de Beamz. No quite las cubiertas de la base. No intente reemplazar un fusible ni realizar reparaciones o reparaciones que no se describen en este Manual del usuario, a menos que cuente con la autorización del servicio técnico de Beamz o de un servicio autorizado de Beamz.
El aparato se reinicia correctamente pero no responde (o no responde correctamente) al controlador.	El controlador no está conectado.Mala línea DMX.La línea DMX no tiene resistencia final.Direccionamiento incorrecto del aparato.Un aparato está defectuoso y está alterando la transmisión de datos en la línea DMX.Pin 2 y 3 están invertidos en la conexión XLR.	Conecte el controlador.Inspeccionar conexiones y cables. Corregir conexiones malas. Repare o reemplace los cables dañados.Inserte el conector del terminador DMX en el zócalo de salida de datos del último dispositivo en la línea DMX.Verifique la dirección del aparato y la configuración del modo DMX.Desenchufe los conectores DMX IN y OUT y conéctelos directamente para evitar un dispositivo a la vez hasta que se recupere el funcionamiento normal. Haga reparar el artefacto defectuoso por un técnico autorizado.Inspeccionar conexiones y cables. Instale un cable de inversión de fase entre los dispositivos o intercambie los pines 2 y 3 en el dispositivo, que se comporta de forma errática.
Error después del reinicio del aparato.	El efecto requiere ajuste mecánico.	Verifique la versión del software del aparato y los mensajes de error para obtener más información.Póngase en contacto con el servicio de asistencia de Beamz o con un servicio autorizado de Beamz.
La salida de luz se corta intermitentemente.	El aparato está muy caliente.LEDs dañados.La configuración de la fuente de alimentación no coincide con la tensión de CA local y frecuencia.	Permita que el accesorio se enfrié. Reducir la temperatura ambiente. Asegure el flujo de aire libre alrededor del accesorio. Limpie el accesorio si es necesario.Desconecte el accesorio y póngase en contacto con el servicio técnico de BeamzDesconecte el accesorio. Compruebe la configuración y corregir si es necesario.
