SB02 - Sprzęt DJ BeamZ - Bezpłatna instrukcja obsługi

Typ produktu	ShowBar świetlny (sprzęt oświetleniowy DJ)
Marka	BeamZ
Model	SB02
Kategoria	Sprzęt DJ
Napięcie zasilania	100-240 V AC, 50/60 Hz
Typ lampy	LED
Tryb sterowania	DMX512, Auto, Audio, Master/Slave
Montaż	Wkład 38 mm do statywu oświetleniowego
Temperatura pracy	-5°C do +45°C
Stopień ochrony	IP20 (tylko do użytku wewnątrz pomieszczeń)
Pas bezpieczeństwa	Wymagany, jeśli wysokość montażu > 100 cm
Bezpiecznik	Typ i wartość sprawdzić na urządzeniu; wymienić na bezpiecznik identyczny
Czyszczenie	Miękka ściereczka, odkurzacz, sprężone powietrze niskiego ciśnienia
Naprawy	Tylko przez wykwalifikowanego technika
Gwarancja	Nieważna w przypadku nieprawidłowego użytkowania
Akcesoria w zestawie	Pilot (baterie nie są dołączone), instrukcja obsługi
Waga	Nie podano
Wymiary	Nie podano

Często zadawane pytania - SB02 BeamZ

Co zrobić, jeśli urządzenie nie włącza się?

Sprawdź, czy urządzenie jest prawidłowo podłączone do aktywnego gniazdka sieciowego. Sprawdź bezpiecznik: otwórz uchwyt bezpiecznika małym śrubokrętem, wyjmij stary bezpiecznik i wymień go na bezpiecznik tego samego typu i wartości. Jeśli problem będzie się powtarzał, skontaktuj się z serwisem BeamZ.

Jak wymienić bezpiecznik?

Najpierw odłącz urządzenie. Otwórz uchwyt bezpiecznika na tylnym panelu małym śrubokrętem. Wyjmij stary bezpiecznik i włóż nowy bezpiecznik tego samego typu i wartości. Zamknij uchwyt bezpiecznika i ponownie podłącz urządzenie.

Dlaczego urządzenie nie reaguje na sterownik DMX?

Sprawdź połączenie kabla DMX między sterownikiem a urządzeniem. Upewnij się, że linia DMX jest zakończona rezystorem 120 omów na ostatnim urządzeniu. Sprawdź adres DMX urządzenia. Jeśli urządzenie jest uszkodzone, może zakłócać linię: odłącz złącza DMX IN i OUT urządzenia, aby je ominąć i przetestować pozostałe.

Jak rozwiązać błąd po resecie?

Jeśli urządzenie wyświetla błąd po resecie, może to wymagać regulacji mechanicznej. Sprawdź wersję oprogramowania i komunikaty błędów, a następnie skontaktuj się z serwisem BeamZ lub autoryzowanym partnerem w celu interwencji.

Co zrobić, jeśli strumień światła przerywa się sporadycznie?

Może to być spowodowane przegrzaniem. Pozostaw urządzenie do ostygnięcia, obniż temperaturę otoczenia i zapewnij dobrą cyrkulację powietrza. W razie potrzeby wyczyść otwory wentylacyjne. Jeśli problem będzie się powtarzał, diody LED mogą być uszkodzone lub zasilanie źle ustawione: odłącz urządzenie i skontaktuj się z serwisem.

Jak czyścić urządzenie?

Odłącz urządzenie i pozostaw do ostygnięcia. Użyj odkurzacza lub sprężonego powietrza niskiego ciśnienia, aby usunąć kurz z powierzchni i otworów wentylacyjnych. W przypadku elementów szklanych delikatnie przetrzyj miękką, niestrzępiącą się szmatką zwilżoną łagodnym detergentem. Wysusz przed ponownym włączeniem. Nie używaj rozpuszczalników ani środków ściernych.

Czy mogę używać urządzenia na zewnątrz?

Nie, to urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń. Nie wystawiaj go na wilgoć, deszcz lub ekstremalne temperatury. Używaj w suchym i dobrze wentylowanym miejscu.

Jak zamontować urządzenie na statywie?

Urządzenie posiada wkład 38 mm, który umożliwia montaż na dowolnym standardowym statywie oświetleniowym. Upewnij się, że obciążenie jest zrównoważone i nie przekracza dopuszczalnego obciążenia statywu. Dla wysokości montażu powyżej 100 cm zamocuj pas bezpieczeństwa do przewidzianych punktów mocowania. Ustaw statyw na płaskiej i stabilnej powierzchni.

Jak używać pilota?

Włóż dwie baterie typu R03 do pilota (nie są dołączone). Użyj przycisków: UP/DOWN do zmiany programu w trybie AUTO, SOUND do trybu dźwiękowego, SAVE do zapisania, AUTO do trybu automatycznego, DMX do trybu DMX (naciśnij ponownie, aby zmienić tryb DMX).
Uwaga: pilot działa bezprzewodowo i wymaga bezpośredniej linii widzenia.

Co zrobić, jeśli urządzenie się przegrzewa?

Urządzenie może się przegrzewać, jeśli otwory wentylacyjne są zatkane lub temperatura otoczenia jest zbyt wysoka. Pozostaw wolną przestrzeń co najmniej 50 cm wokół urządzenia, aby zapewnić odpowiednią wentylację. Regularnie czyść otwory wentylacyjne. Jeśli przegrzewanie będzie się utrzymywać, zmniejsz moc lub czas użytkowania. Urządzenie nie jest przeznaczone do ciągłej pracy.

INSTRUKCJA OBSŁUGI SB02 BeamZ

OSTRZEZENIE! Przed przystąpieniem do jakichkolwiek czynności związanych z urządzeniem, należy uważnie przeczytać niniejszą instrukcję i zachować ją z lekarstwem na przyszłość. Zawiera ważne informacje dotyczące instalacji, użytkowania i konserwacji urządzenia.

• Rozpakuj i sprawdź dokładnie, czy nie ma żadnych uszkodzeń transportowych przed użyciem urządzenia
• Przeczytaj uważnie te instrukcje i postępuj zgodnie z instrukcjami.
• Przestrzegaj wszystkich ostrzeżeń dotyczących bezpieczeństwa.
• Upewnij się, że żadne otwory wentylacyjne nie są zablokowane; w przeciwnym razie urządzenie się przegrzeje.

OSTRZEZENIE! Przed podłączeniem urządzenia do gniazdka sieciowego należy najpierw sprawdzić, czy napięcie i częstotliwość sieci są zgodne z wartościami podanymi na urządzeniu. Jeśli urządzenie ma przełącznik wyboru napięcia, podłącz urządzenie do gniazdka sieciowego tylko wtedy, gdy wartości urządzeń i wartości sieciowe są zgodne. Jeśli dołączony przewód zasilający lub zasilacz nie pasują do gniazdka sciennego, skontaktuj się z elektrykiem.

• Po podłączeniu urządzenia sprawdź wszystkie kable, aby zapobiec uszkodzeniom lub wypadkom, na przykład z powodu potknięć.
• Upewnij się, że przewód zasilający nie jest zaciśnięty ani uszkodzony. Od czasu do czasu sprawdzaj urządzenie i przewód zasilający.
• Zawsze odlączaj zasilanie z sieci, gdy urządzenie nie jest używane lub przed czyszczeniem! Obsługuj przewód zasilający tylko za wtyczkę. Nigdy nie wyciągaj wtyczki, ciągnąc za przewód zasilający.
• Odłącz przewód zasilający i zasilacz od gniazdka, jeśli istnieje ryzyko uderzenia pioruna lub przed dłuższymi przerwami w pracy.
• Nie włączaj i wyłączaj urządzenia w krótkich odstępach czasu.

- Nie podłączaj urządzenia do dimmerpada.

• Zainstaluj urządzenie w dobrze wentylowanym miejscu.

- Nigdy nie kłaśc żadnych materiałów na obiektywie.

- Nigdy nie pozwól, aby światło słoneczne świeciło bezpośrednio na obiektywie, nawet jeśli urządzenie nie działa.

• Zawsze należy zapewnić swobodną przestrzeń powietrzną o wysokości co najmniej 50 cm wokół urządzenia w celu wentylacji.

- Upewnij się, że obszar pod miejscem instalacji jest zablokowany podczas montażu, opróżniania lub serwisowania urządzenia.

- W przypadku wysokości montażu>100 cm zawsze należy zamocować urządzenie odpowiednią liną zabezpieczającą. Przymocuj linę zabezpieczającą tylko w poprawnych punktach mocowania. Linka zabezpieczająca nie może być nigdy zamocowana na uchwytach transportowych!

- Nigdy nie patrz bezpośrednio na wiązkę światła. Zwróć uwagę, że szybkie zmiany w oświetleniu, np. szybko migające światło, może wywoływać napady padaczkowe u osób światłoczułych lub z padaczką.

- To urządzenie nie jest przeznaczone do ciągłej pracy. Spójne przerwy w działaniu zapewnia, że urządzenie będzie służyć przez długi czas bez wad.

OSTRZEZENIE! Jeśli przewód zasilający urządzenia jest wyposażony w styk uziemiający, należy go podłączyć do gniazda z uziemieniem ochronnym. Nigdy nie należy dezaktywować uziemienia ochronnego przewodu zasilającego.

• Upewnij się, że urządzenie nie jest narażone na działanie wysokich temperatur, wilgoci lub kurzu.
  • Wyczyść urządzenie za pomocą suchej szmatki.
• Nie należy dotykać urządzenia gołymi rękoma podczas pracy (obudowa staje się bardzo gorąca). Odczekaj przynajmniej 5 minut, aż urządzenie ostygnie.
• To urządzenie jest przeznaczone wyłącznie do użytku w pomieszczeniach, nie należy używać tego sprzętu w bezpośrednim sąsiedztwie płynu (nie dotyczy specjalnych urządzeń zewnętrznych - w takim przypadku należy przestrzegać specjalnych instrukcji podanych poniżej). Nie należy wystawiać tego urządzenia na łatwopalne materiały, płyny lub gazy.
• Jeśli urządzenie zostało narażone na drastyczne wahania temperatury (np. Po transporcie), nie włączaj go natychmiast. Powstająca woda kondensacyjna może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, aż osiągnie temperatę pokojową.
• Nigdy nie próbuj ominąć przełącznika termostatycznego ani bezpieczników.
  • Nie demontuj ani nie modyfikuj urządzenia.
• Do wymiany używać bezpieczników / żarówek tego samego typu i tylko tego samego typu.
• Naprawy, serwisowanie i podłączenie elektryczne muszą być wykonywane przez wykwalifikowanego technika.
  • Temperatura otoczenia musi zawsze wynosić od -5 °C do +45 °C.
• Jeśli urządzenie jest eksploatowane w inny sposób niż opisany w niniejszej instrukcji, produkt może ulec uszkodzeniu, a gwarancja traci ważność.
• Plastikowe torby muszą być przechowywane w miejscu niedostępnym dla dzieci.
• Urządzenie musi być zainstalowane w miejscu niedostępnym dla dzieci. Nigdy nie pozostawiaj urządzenia bez nadzoru.

Ten symbol umieszczony na produkcie lub jego opakowaniu oznacza, że produkt ten nie może być traktowany jako odpad komunalny. Zamiast tego należy przekazać go do odpowiedniego punktu zbiórki w celu recyklingu sprzętu elektrycznego i elektronicznego.

Zapewniając prawidłową utylizację tego produktu, pomagasz zapobiegać potencjalnym negatywnym konsekwencjom dla środowiska i zdrowia ludzkiego, które mogłyby zostać spowodowane przez niewłaściwe postępowanie z odpadami tego produktu. Recykling materiałów pomoże chronić zasoby naturalne. Aby uzyskać bardziej szczegółowe informacje na temat recyklingu tego produktu, należy skontaktować się z lokalnym biurem obywatelskim, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

ROZPAKOWYWANIE INSTRUKCJI

UWAGA! Natychmiast po otrzymaniu produktu ostrożnie rozpakuj karton, sprawdź zawartość, aby upewnić się, że wszystkie części są obecne i zostały odebrane w dobrym stanie. Natychmiast powiadomić dostawcę i zachować materiał do pakowania w celu sprawdzenia, czy jakakolwiek część wygląda na uszkodzoną przez przesyłkę lub samo opakowanie wykazuje oznaki niewłaściwego postępowania. Zapisz pakiet i wszystkie materiały do pakowania. W przypadku, gdy produkt musi zostać zwrócony do fabryki, ważne jest, aby produkt został zwrócony w oryginalnym opakowaniu fabrycznym i opakowaniu.

Jeśli urządzenie zostało wystawione na drastyczne wahania temperatury (np. Po transporcie), nie włączaj go natychmiast. Powstająca woda kondensacyjna może uszkodzić twoje urządzenie. Pozostaw urządzenie wyłączone, aż osiągnie temperaturę pokojową.

ZASILACZ

Na etykiecie z tyłu produktu jest wskazany jakiego typu zasilacz musi być podłączony. Sprawdź, czy napięcie w sieci jest właściwe do użytego zasilacza. Każde inne napięcie niż podane, może sprawić nieodwracalne uszkodzenie oświetlenia. Produkt musi być również bezpośrednio podłączony do sieci zasilającej i wtedy dopiero może być używany. Brak ściemniacza lub regulowany zasilacz.

OSTRZEZENIE! Zawsze podłączaj urządzenie do zabezpieczonego obwodu (wyłącznik lub bezpiecznik). Upewnij się, że urządzenie ma odpowiednie uziemienie elektryczne, aby uniknąć ryzyka porażenia prądem lub pożaru.

MONTAZ NA STATYWIE

Belka poprzeczna posiada kołnierz o średnicy 38mm, który umożliwia zamontowanie ShowBara praktycznie na każdym statywie oświetleniowym.

UWAGA!

• Upewnij się, że całość jest zamontowana w sposób stabilny, a nośność statywu nie przekracza zalecanego obciążenia
  • Ustaw statyw na płaskiej powierzchni (kąt nachylenia max 5 st.) i poza zasięgiem ludzi.
  • W zależności od miejsca montażu należy podjąć wszelkie niezbędne
• środki, aby zapobiec przesunięciu lub przechyleniu (także w przypadku pożaru).

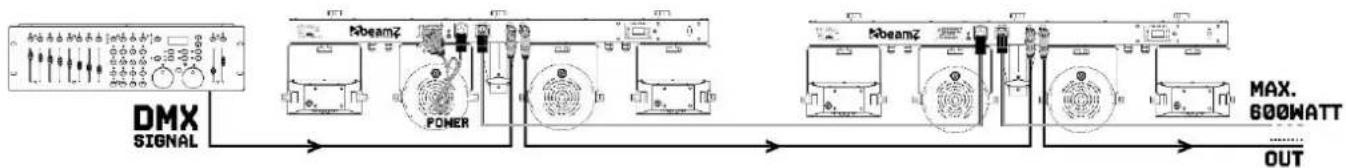

KONTROLA DMX512

Jeśli używasz standardowego kontrolera DMX, możesz podłączyć wyjście DMX kontrolera bezpośrednio do wejścia DMX pierwszego urządzenia w łańcuchu DMX. Zawsze podłącz wyjście jednego urządzenia do wejścia następnego urządzenia, aż wszystkie urządzenia zostaną podłączone.

UWAGA! Na ostatnim urządzeniu musisz mieć linię DMX z rezystorem końcowym. Weż złącze XLR i przylutuj rezystor 120 Ohm między sygnałem (-) a sygnałem (+) i podłącz go do wyjścia DMX ostatniego urządzenia w linii.

PILOT ZDALNEGO STEROWANIA

Pilot dostarczany jest bez baterii. Należy włożyć baterie 2x AAA od spodu w pilocie.

PRZYCISKI	OPIS
UP	Wciśnij guzik up lub down aby zmienić program w trybie AUTO.
DOWN
SOUND	Wybierz tryb sound
SAVE	Zapisz powyższe ustawienia
AUTO	Wybierz tryb AUTO
DMX	Wybierz tryb DMX, naciśnij ponownie aby wybrać inny tryb DMX.

CZYSZCZENIE

Nagromadzenie kurzu, brudu i innych cząstek unoszących się w powietrzu zmniejszy moc świetlną urządzenia. Uniemożliwi to również prawidłowe chłodzenie urządzenia, co skróci żywotność urządzenia. Szybkość gromadzenia się zanieczyszczeń będzie się różnić w zależności od czynników środowiskowych, takich jak pył unoszący się w powietrzu, użycie maszyn do dymu, przepływ powietrza z systemów wentylacyjnych itp. Wentylatory chłodzące urządzenia przyspieszą gromadzenie się, a wszelkie cząstki dymu obecne w atmosferze zwiększą tendencję aby brud się załat.

Aby uzyskać najlepszą wydajność i żywotność urządzenia, należy go regularnie sprawdzać i czyścić, gdy tylko pojawią się oznaki gromadzenia się brudu.

Oceniaj środowisko operacyjne za każdym razem, gdy zaczniesz korzystać z urządzenia. W warunkach dużego zapylenia lub zadymienia, sprawdzaj urządzenie po kilku godzinach i sprawdzaj często, czy urządzenie może przyciągnąć brud szybciej, niż się spodziewasz. Sporządź harmonogram czyszczenia, który zapewni, że brud zostanie usunięty, zanim zacznie się gromadzić.

Skorzystaj z następujących wskazówek:

• Odłącz urządzenie od zasilania i pozwól mu całkowicie ostygnąć przed czyszczeniem.
• Do czyszczenia urządzenia nie należy używać rozpuszczalników, materiałów ściernych ani żadnych innych agresywnych środków.
• Odkurz lub użyj spreżonego powietrza o niskim ciśnieniu, aby usunąć kurz i luźne cząsteczki z powierzchni i otworów wentylacyjnych. Zapobiegaj obracaniu się łopatek wentylacyjnych przed skierowaniem odkurzacza lub strumienia powietrza do wentylatora, lub możesz obracać wentylator zbyt szybko i go uszkodzić.
• Czyść elementy szklane wycierając delikatnie miękką, czystą, niestrzępiącą się szmatką zwilżoną słabym roztworem detergentu. Umieść roztwór na szmatce, a nie na czyszczonej powierzchni. Unikaj tarcia szklanych powierzchni.
• Przed ponownym użyciem należy osuszyć urządzenie miękka, czystą, niestrzępiącą się szmatką lub spreżonym powietrzem pod niskim ciśnieniem.

WYMIANA BEZPIECZNIKA

Jeśli bezpiecznik jest uszkodzony, należy wymienić bezpiecznik tego samego rodzaju i wartości. Przed wymianą bezpiecznika odłącz przewód zasilający.

Procedura:

Krok 1: Otwórz śrubokrętem zastonkę bezpiecznika na tylnym panelu.

Krok 2: Wyciągnij bezpiecznik.

Krok 3: Włóż nowy bezpiecznik w obudowę.

Krok 4: Zasłoń obudowę bezpiecznika oryginalnym plastikiem.

ROZWIAZYWANIE PROBLEMÓW

Poniższa lista kontrolna może pomóc w rozwiązaniu problemu w mało prawdopodobnym przypadku wystąpienia problemu podczas korzystania z produktu:

OBJAW	MOŻLIWA PRZYCZYNA	SUGEROWANE DZIAŁANIE
Brak odpowiedzi z urządzenia.	Brak zasilania urządzenia.Przepalony bezpiecznik lub błąd wewnętrzny.	Sprawdź, czy zasilanie jest włączone.Sprawdź kable i połączenia.Wymienić średni bezpiecznik lub skontaktować się z pomocą techniczną Beamz lub autoryzowanym partnerem serwisowym Beamz. Nie zdejmuj ośton podstawy lub jarzma. Nie należy wymieniać bezpieczników ani przeprowadzać napraw lub usług, które nie są opisane w niniejszej instrukcji obsługi, chyba że posiadasz autoryzację od Beamz lub autoryzowanego partnera serwisowego Beamz.
Urządzenie resetuje się prawidłowo, ale nie reaguje (lub nie reaguje poprawnie) na kontroler.	Kontroler nie jest podłączony.Zła linia DMX.Linia DMX nie ma oporności końcowej.Niepoprawne adresowanie urządzeń.Urzadzenie jest wadliwe i zakłóca transmisję danych na linii DMX.Pin 2 i 3 są odwrócone w połączeniu XLR.	Podłącz kontroler.Sprawdź połączenia i kable. Popraw nieprawidłowe połączenia. Napraw lub wymień uszkodzone kable.Włóż wtyczkę terminatora DMX do gniazda wyjścia danych ostatniego urządzenia na linii DMX.Sprawdź adres urządzenia i ustawienia trybu DMX.Odlącz złącza DMX IN i OUT i podłącz je bezpośrednio, aby ominąć jedno urządzenie naraz, aż do odzyskania normalnej pracy. Zlecić wadliwe urządzenie serwisowe upoważnionemu technikowi.Sprawdź połączenia i kable. Zamontuj kabel zmiany fazy pomiędzy urządzeniami lub sworzniem zamieniającym 2 i 3 w urządzeniu, które zachowuje się chaoticznie.
Błąd po zresetowaniu urządzenia.	Efekt wymaga mechanicznej regulacji.	Sprawdź wersję oprogramowania i komunikaty o błędach urządzenia, aby uzyskać więcej informacji. Skontaktuj się z Beamz lub autoryzowanym partnerem serwisowym Beamz.
Strumień świetlny odcina się z przerwami.	Urządzenie zbyt gorące.Diody LED uszkodzone.Ustawienia zasilania nie pasuje do lokalnego napięcia przemiennego i częstotliwości.	Pozwój urządzeniu ostygnąć. Zmniejsz temperaturę otoczenia. Zapewnij swobodny przepływ powietrza wokół oprawy. W razie potrzeby wyczyść urządzenie.Odlącz urządzenie i skontaktuj się z pomocą techniczną Beamz lub autoryzowanym partnerem serwisowym Beamz.Odlącz urządzenie. Sprawdź ustawienia i poprawić w razie potrzeby.

CONTROL MENU
