TS913ES - Système audio home cinéma LG - Notice d'utilisation et mode d'emploi gratuit

Marque	LG
Modèle	TS913ES
Type de produit	Système audio home cinéma
Dimensions du récepteur (L x H x P)	430 x 60 x 243,5 mm
Dimensions enceinte avant (L x H x P)	280 x 1152 x 225 mm
Dimensions enceinte centrale (L x H x P)	327 x 99 x 76 mm
Dimensions enceinte arrière (L x H x P)	94 x 182 x 83 mm
Dimensions caisson de basses (L x H x P)	190 x 385 x 358 mm
Poids du récepteur	2,9 kg
Poids des enceintes avant (chacune)	3,33 kg
Poids de l'enceinte centrale	1,21 kg
Poids des enceintes arrière (chacune)	0,61 kg
Poids du caisson de basses	5,4 kg
Alimentation électrique	220-240 V, 50/60 Hz (se référer à l'étiquette)
Puissance totale (RMS, THD 10%)	1100 W
Entrées HDMI	3 (BD IN, DVD IN, STB IN)
Sortie HDMI	1 (HDMI OUT avec ARC)
Entrées audio numériques optiques	2 (TV IN, GAME IN)
Entrée audio numérique coaxiale	1 (CD IN)
Entrée audio analogique	1 (VCR IN)
Entrée portable (3,5 mm)	1 (PORT. IN)
Port USB	1 (avant, pour périphériques USB)
Port iPod	1 (avant, compatible iPod/iPhone)
Antennes	FM filaire et AM cadre
Fonctions audio	Autocalibration, modes sonores (NAT PLUS, NATURAL, BYPASS, BASS, PLII MOVIE, PLII MUSIC, CLARVOICE, VIRTUAL, GAME, NIGHT, UPSCALER, LOUDNESS, ASC EQ), Dolby Digital, DTS, Dolby Pro Logic II
Connectivité	HDMI-CEC (SIMPLINK), ARC, One-Touch Play, System Audio Control
Radio intégrée	FM/AM, 50 présélections
Nettoyage et entretien	Chiffon doux et sec ; éviter alcool, benzène ou solvants
Sécurité	Ne pas exposer à la pluie ou à l'humidité ; ne pas obstruer les ouvertures de ventilation ; débrancher en cas d'orage
Réparabilité	Confier toute réparation à du personnel qualifié

FOIRE AUX QUESTIONS - TS913ES LG

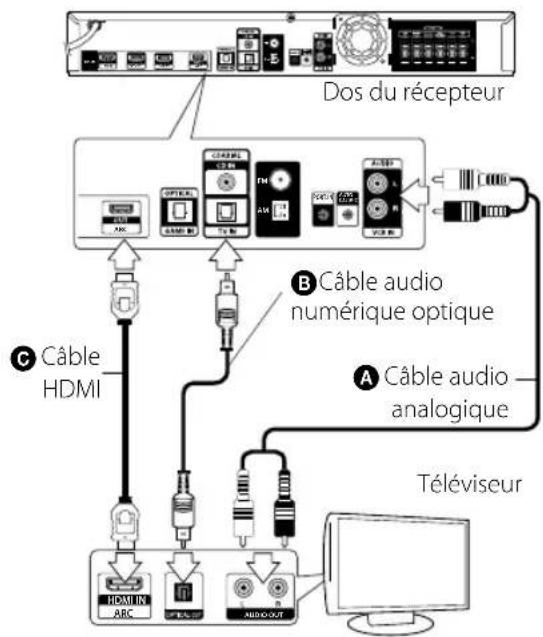

Comment connecter le système à mon téléviseur ?

Utilisez un câble HDMI de la prise HDMI OUT du récepteur à l'entrée HDMI de votre téléviseur. Si votre téléviseur est compatible ARC, activez la fonction ARC sur le récepteur en appuyant sur la touche ARC de la télécommande pour transmettre le son du téléviseur aux enceintes du système.

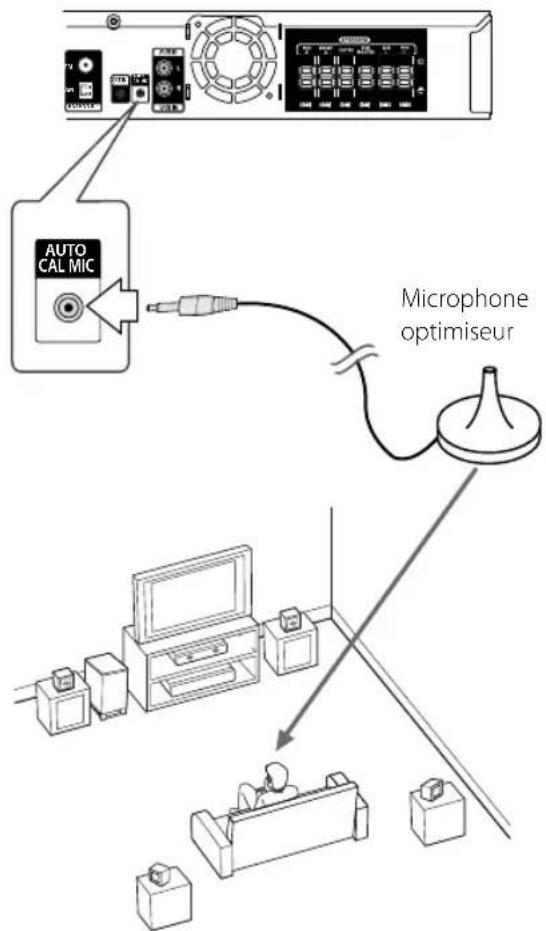

Comment effectuer l'autocalibration du son ?

Branchez le microphone optimiseur fourni à la prise AUTO CAL MIC à l'arrière du récepteur. Placez le microphone à votre position d'écoute. Appuyez sur AUTO CAL sur la télécommande, puis sur ENTER. Le processus dure environ 4 à 5 minutes. Une fois terminé, confirmez et enregistrez les réglages.

Que faire si je n'ai pas de son ?

Vérifiez d'abord que les câbles d'enceintes sont correctement branchés et que le volume n'est pas trop bas ou coupé (touche MUTE). Assurez-vous que la source d'entrée sélectionnée correspond à l'appareil connecté. Vérifiez également que le mode de décodage audio correspond au format du signal.

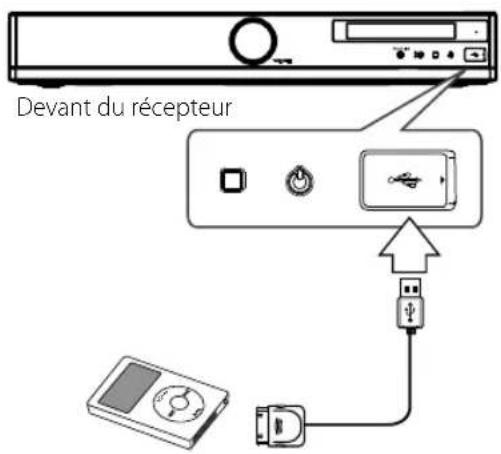

Puis-je connecter un périphérique USB ou un iPod ?

Oui, branchez votre périphérique USB ou iPod sur le port IPOD/USB situé à l'avant du récepteur. Appuyez ensuite sur la touche IPOD/USB de la télécommande pour sélectionner cette source. La lecture des fichiers audio MP3, WMA et des contenus iPod est prise en charge.

Comment écouter la radio FM/AM ?

Assurez-vous d'avoir connecté les antennes FM et AM fournies. Appuyez sur RADIO pour sélectionner le tuner. Utilisez la recherche automatique (maintenir TUNING +/-) ou manuelle (appuis brefs) pour trouver une station. Vous pouvez mémoriser jusqu'à 50 présélections.

Que signifie la fonction ARC ?

ARC (Audio Return Channel) permet de transmettre le son du téléviseur vers le récepteur via un seul câble HDMI, sans nécessiter de câble audio supplémentaire. Pour l'utiliser, votre téléviseur doit être compatible ARC et la fonction doit être activée sur le récepteur (touche ARC).

Comment régler le délai audio (AV SYNC) ?

Appuyez sur la touche AV SYNC de la télécommande. Utilisez les touches /V pour ajuster le délai de 0 à 300 ms par pas de 10 ms jusqu'à synchroniser l'image et le son. Ce réglage est utile si l'image est en retard sur le son.

Puis-je contrôler le système avec la télécommande de mon téléviseur ?

Oui, si votre téléviseur LG est compatible SIMPLINK. Connectez les appareils en HDMI et activez SIMPLINK sur le téléviseur. Vous pourrez alors commander la mise hors tension, le volume et d'autres fonctions du système depuis la télécommande du téléviseur.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour essuyer les surfaces. En cas de saleté tenace, humidifiez légèrement le chiffon avec une solution détergente douce. N'utilisez jamais d'alcool, de benzène ou de solvant, car ils pourraient endommager le boîtier.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que les piles sont correctement insérées et non déchargées. Assurez-vous de pointer la télécommande directement vers le récepteur à moins de 7 mètres et sans obstacle. Vérifiez également que le bon mode est sélectionné (RECEIVER, PLAYER ou TV) en fonction de l'appareil à commander.

MODE D'EMPLOI TS913ES LG

Veuillez lire ce guide avec attention avant d'utiliser cet appareil, et conservez-le pour référence ultérieure.

TS913ES

P/NO : MFL63267060

www.lg.com

Informations de sécurité

AVIS

RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

Remarque: POUR REDUIRE LE RISQUE DE CHOC ELECTRIQUE, N'ENLEVEZ PAS LE COUVERCLE (OU LA PARTIE ARRIERE). IL N'Y A PAS DE COMPOSANTS SUSCEPTIBLES D'ETRE REPARES PAR L'UTILISATEUR A L'INTERIEUR DE CETTE UNITE. CONFIEZ LE SERVICE TECHNIQUE A DU PERSONNEL QUALIFIE.

Ce message lumineux ayant un symbole avec une pointe de fl èche à l'intérieur d'un triangle équilatéral est destiné à avertir l'utilisateur sur la présence d'une tension dangereuse non isolée à l'intérieur du boîtier du produit pouvant être suffi samment importante pour constituer un danger de choc électrique pour les personnes.

Le point d'exclamation à l'intérieur d'un triangle équilatéral est destiné à avertir l'utilisateur sur la présence d'importantes instructions concernant le fonctionnement ou la maintenance (service technique) dans la littérature accompagnant ce produit.

AVERTISSEMENT: AFIN D'ÉVITER DES RISQUES D'INCENDIE OU DE CHOC ÉLECTRIQUE, MAINTENEZ CE PRODUIT À L'ABRI DE LA PLUIE ET DE L'HUMIDITÉ.

Remarque: Ne pas installer cet équipement à un endroit confi né tel qu'une bibliothèque ou similaire.

Remarque: Ne pas bloquer les ouvertures d'aération. Installez l'unité en respectant les instructions du constructeur. Les fentes et les ouvertures de l'unité ont été conçues pour assurer une bonne ventilation et un bon fonctionnement du produit en le protégeant de toute surchauff e. Les ouvertures ne doivent jamais être bloquées en installant le produit sur un lit, un canapé, un tapis ou sur toute autre surface similaire. Cette unité ne doit pas être installée dans un emplacement fermé comme une bibliothèque ou une étagère à moins que vous assuriez une ventilation particulière ou que les instructions de constructeur l'autorisent.

AVERTISSEMENT concernant le câble d'alimentation.

Il est conseillé de brancher la plupart des appareils électroménagers sur un circuit dédié;

C'est-à-dire, un circuit qui est relié uniquement à cet appareil et qui n'a pas d'autres prises ni d'autres circuits de dérivation. Vérifi ez la page concernant ce sujet dans le présent manuel. Ne pas surcharger les prises murales. Des prises murales surchargées, mal fi xées ou endommagées, les rallonges électriques, les câbles d'alimentation élimés, le revêtement abîmé ou déchiré des fi ls électriques, constituent un danger. Chacun de ces facteurs peut provoquer un choc électrique ou un incendie. Examinez périodiquement le câble d'alimentation de votre appareil, et s'il présente des signes de détérioration, débranchez-le et cessez d'utiliser l'appareil. Faites remplacer le câble d'alimentation par un réparateur agréé. Protégez le câble d'alimentation de mauvais traitements physiques ou mécaniques. Evitez qu'il ne soit tordu, vrillé, pincé, coincé dans une porte ou que l'on marche dessus. Faites particulièrement Remarque aux prises, et à l'endroit où le câble sort de l'appareil. Pour déconnecter l'appareil du réseau électrique, retirez la prise du câble d'alimentation. Lors de l'installation de l'appareil, assurez-vous que la prise soit facilement accessible.

Cet appareil est équipé d'une batterie transportable ou de piles rechargeables.

Retrait sans danger de la batterie ou des piles de l'appareil: Pour retirer la batterie ou les piles usagées, procédez dans l'ordre inverse de leur insertion. Pour empêcher toute contamination de l'environnement et tout danger pour la santé des êtres humains et des animaux, la batterie ou les piles usagées doivent être mises au rebut dans le conteneur approprié à un point de collecte prévu pour leur recyclage. Ne jetez pas la batterie ou les piles usagées avec les autres déchets. Recyclez toujours les batteries et piles rechargeables usagées. On n'exposera pas la pile à une chaleur excessive telle que la lumière du soleil, un feu ou autre chose du même genre.

Remarque: L'appareil ne doit pas être exposé à l'eau (par mouillure ou éclaboussure) et aucun objet rempli de liquides, comme par exemple une vase, ne devrait être placé sur l'appareil.

Consignes de sécurité importantes

1. Lire les instructions.
2. Conserver ces instructions.
3. Observer tous les avertissements.

4. Suivre toutes les instructions.

5. Ne pas utiliser ce produit près de l'eau.

6. Nettoyer seulement avec un chiff on propre.

7. Ne pas obstruer les ouvertures de ventilation. Installer conformément aux instructions du fabricant.

8. Ne pas l'installer près de sources de chaleur comme un radiateur, une cuisinière ou d'autres appareils semblables (y compris des amplifi cateurs) qui produi-sent de la chaleur.

9. Ne pas neutraliser le but sécuritaire de la prise polarisée ou de mise à la terre. Une prise polarisée est dotée de deux fi ches dont l'une fi che est plus large que l'autre. Une prise de mise à la terre est dotée de deux fi ches et d'une fi che de mise à la terre. La fi che la plus large ou la fi che de mise à la terre est là pour votre sécurité. Si la prise n'entre pas dans la prise murale, consulter un électricien pour la remplacer.

10. Protéger le cordon d'alimentation contre le piétinement ou le pincement, particulièrement près de la fi che, des prises et des points de sortie du produit.

11. Utiliser seulement les accessoires spécifi és par le fabricant.

12. Utiliser seulement des chariots, des supports, des trépieds, des fi xations ou tables spécifi és par le fabri-cant ou vendus avec l'appareil. Si un chariot est utilisé, faire Remarque au moment de déplacer l'appareil ci ne bascule pas.

1. Débrancher cet appareil pendant les orages ou lorsqu'il n'est pas utilisé pendant de longues pério-des.

2. Consulter du personnel qualifié pour la réparation. Une intervention est requise lorsque le produit a été endommagé de quelque façon que ce soit, comme le cordon d'alimentation ou la fi che, que du liquide y a été renversé ou que des objets ont été insérés à l'intérieur, que le produit a été exposé à la pluie ou à l'humidité, qu'il ne marche pas normalement ou qu'il est tombé par terre.

Table des matières

1 Pour vous aider à démarrer

2 Informations de sécurité
6 Préparation
6 - Accessoires fournis
6 - Câbles requis
7 Télécommande
7 - Mise en place des piles
7 - Modes d'opération à distance
7 - Pour commander le RÉCEPTEUR
9 - Pour commander le LECTEUR (lecteur Blu-ray, lecteur DVD, graveur DVD, etc.)
9 - Pour commander la télé

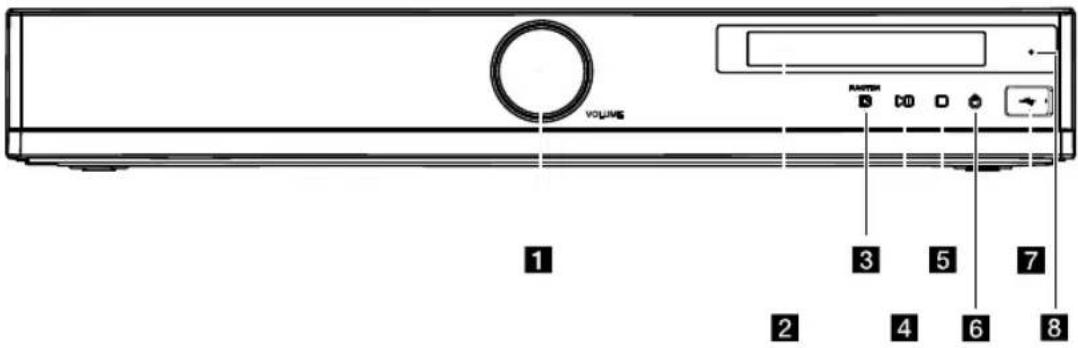

10 Panneau avant

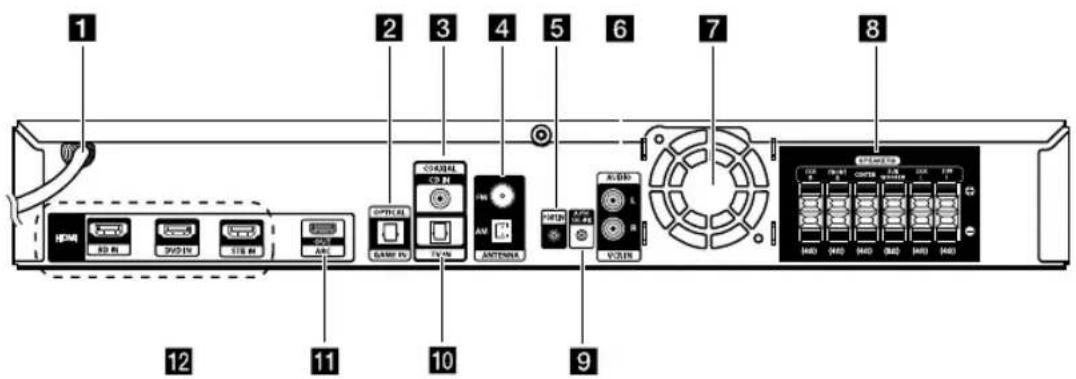

11 Panneau arrière

2 Connexion

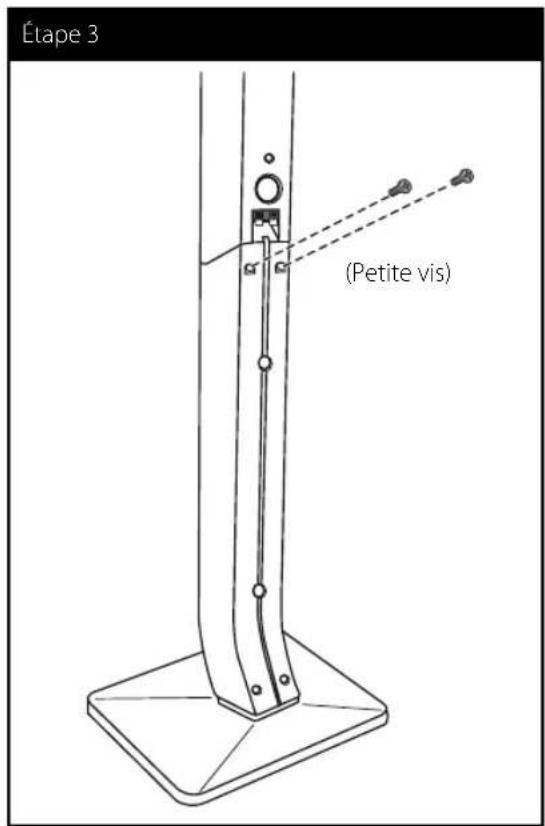

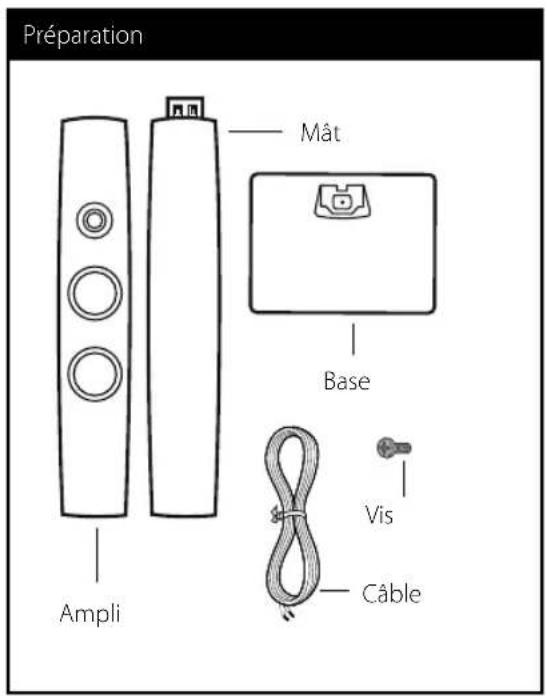

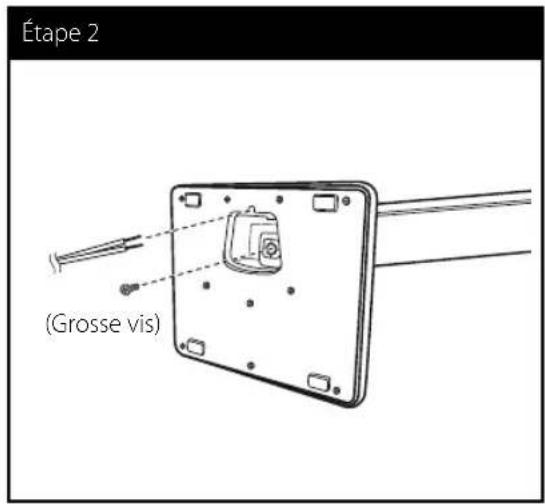

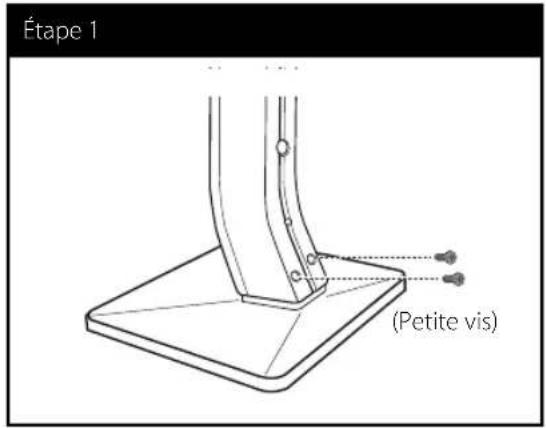

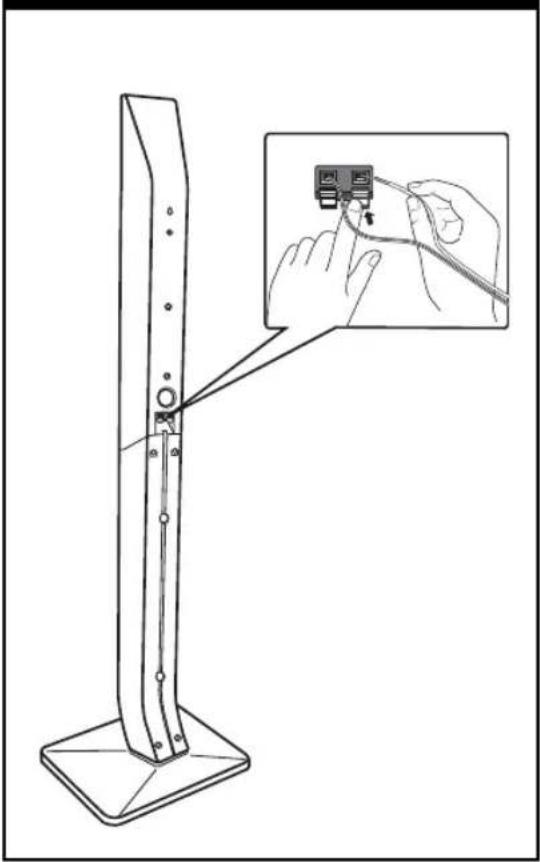

12 Monter l'enceinte (Avant)

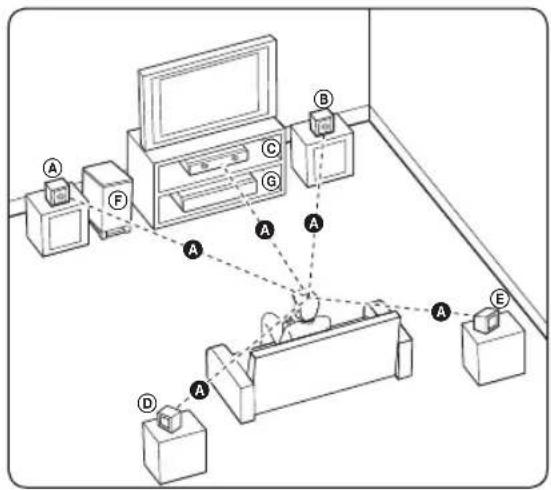

14 Positionner le système
15 Connexion des enceintes
15 - Raccordement des enceintes au récepteur
16 Raccordements à votre téléviseur

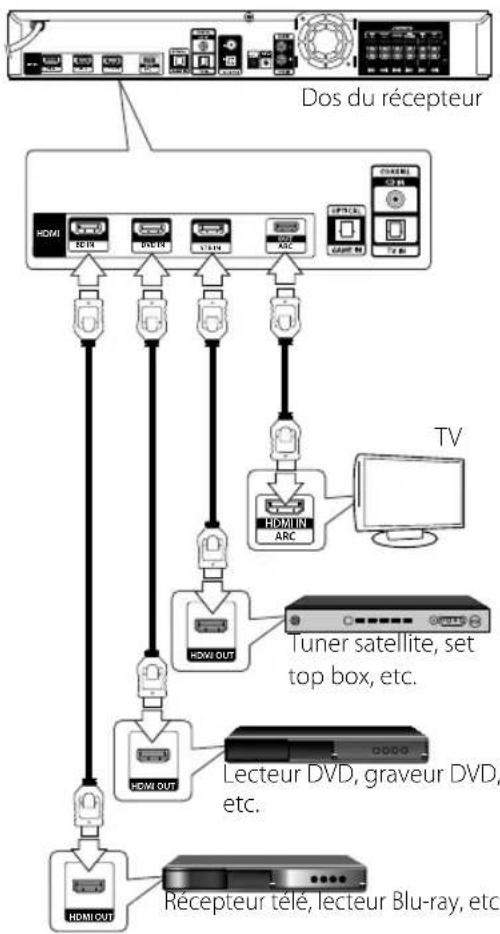

16 Connexion à votre réseau domestique
18 - Qu'est-ce que SIMPLINK ?
18 - Fonction ARC (canal de retour audio)
18 Connexion des appareils avec des prises audio numériques

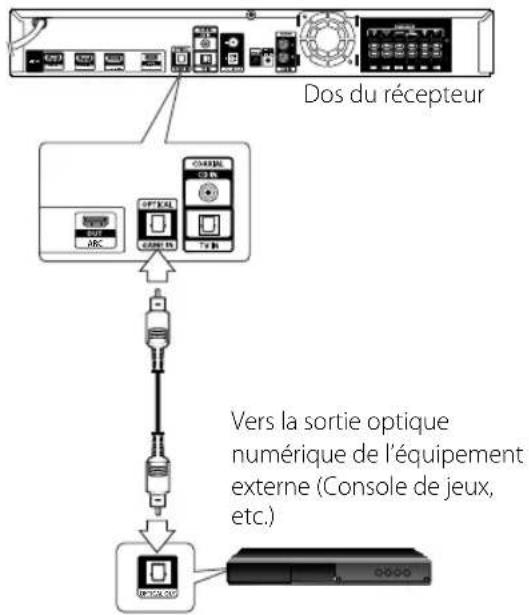

18 - Connexion audio numérique optique

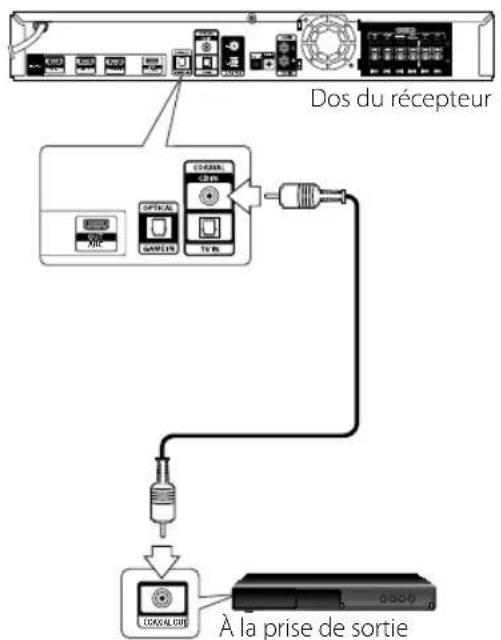

19 - Connexion audio numérique coaxiale

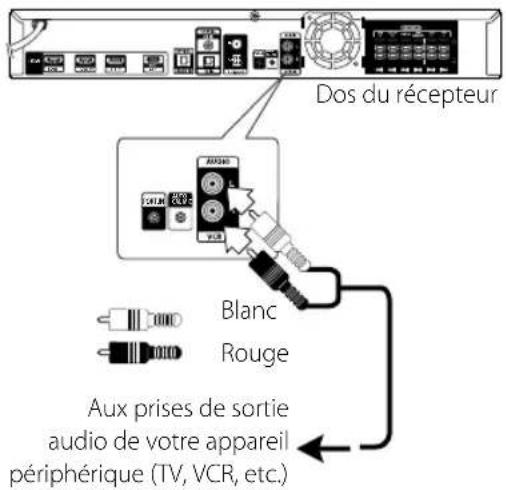

19 Connexion des appareils avec des prises audio analogiques

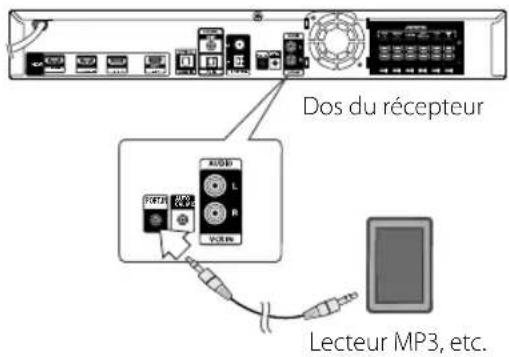

19 Connexion d'un appareil portatif.

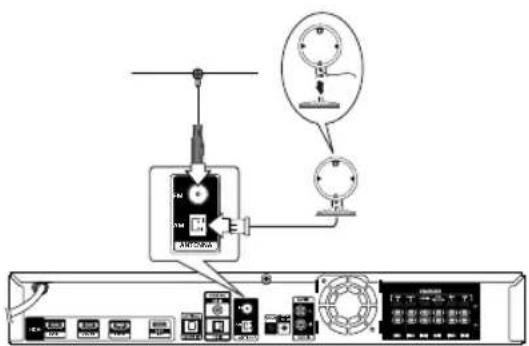

20 Connexion des antennes

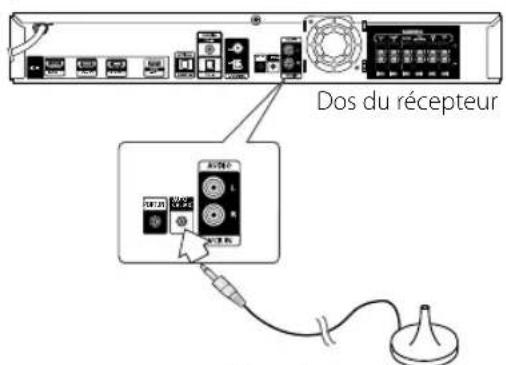

20 Connexion du microphone optimiseur

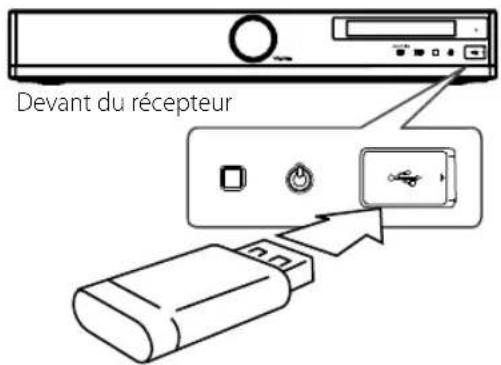

20 Connexion de l'appareil USB
20 Connexion de l'iPod

3 Configuration du système

21 Calibration automatique des paramètres appropriés (Autocalibration du son)
21 - Avant de réaliser l'autocalibration du son.
21 - Comment effectuer l'autocalibration du son
22 - Mise en marche/arrêt de l'autocalibration sonore
23 Réglages et ajustements avec le menu SETUP

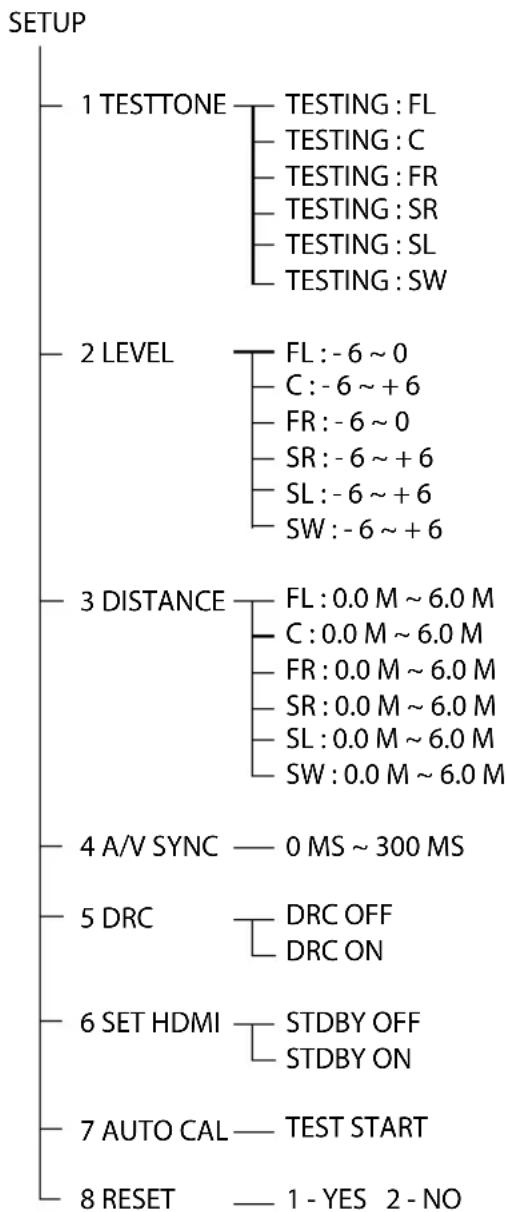

23 - Configuration SETUP
23 - Menu TESTTONE
24 - Menu NIVEAU
24 - Menu DISTANCE
24 - Menu SYNC A/V (réglage délai audio)
25 - Menu DRC
25 - Menu RÉGLAGE HDMI (intercommunication HDMI en mode veille)
25 - Menu AUTO CAL
25 - Menu RÉINITIALISATION

4 Fonctionnement

26 Sélection de la source d'entrée

26 Profi tez du son et images des dispositifs branchés au récepteur

26 - Lecteur Blu-ray/DVD

27 - Boîtier décodeur satellite ou câble

27 - Télévision

27 - Profi ter d'une console de jeux, etc.

28 - Profi ter d'un lecteur CD, etc.

28 - Profi ter d'un magnétoscope, etc.

28 - Lecteur audio portatif (MP3, etc.)

28 - Périphérique USB ou iPod™

29 Régler le volume des enceintes acoustiques

29 Modes sonores variés

30 Ecouter la radio AM/FM

30 - Réglage automatique

30 - Réglage manuel

30 - Améliorer une réception FM médiocre

30 - Programmation à l'avance de fréquences

30 - Réglage des fréquences programmées

31 - Suppression des fréquences programmées

31 - Suppression de toutes les stations préréglées

31 Lecture des composants à touche unique (One-Touch Play)

32 Profi ter du son du téléviseur à partir des haut-parleurs connectés au récepteur (Contrôle Audio du Système)

32 Éteindre le récepteur à partir du téléviseur (System Power Off)

33 Profi ter du son de la télé à travers une connexion HDMI (Canal de Retour Audio)

33 Réglage du délai audio

33 DOLBY DRC (contrôle de gamme dynamique)

34 Utilisation de la minuterie sommeil

34 Affi chage d'informations de fi chiers

35 Lecture de fi chiers audio de périphériques USB

35 - Utilisation

35 - Lecture répétée ou aléatoire

35 - Impératif à respecter pour les fi chiers musicaux

35 - Impératifs à respecter pour les périphérique USB

36 Lecture à partir d'un iPod

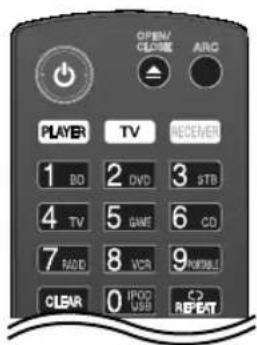

37 Contrôle d'un téléviseur avec la télécommande fournie

37 - Conf i guration de la télécommande pour contrôler votre téléviseur

5 Dépannage

38 Dépannage

6 Annexe

40 Liste des codes fabricant

44 Marques commerciales et licences

45 Spécifi cations

47 Entretien

47 - Entretien de l'Unité

Préparation

Accessoires fournis

Microphone optimiseur (1)

Câble d'enceinte (6)

Télécommande (1) Piles (2)

Les schémas de raccordement fi gurant sur les pages suivantes présument l'utilisation des câbles de raccordement précisés.

Ils sont à acheter séparément si nécessaire.

- Câble HDMI (Type A, Câble HDMI™ haut débit, ou Type A, Câble HDMI™ haut débit avec canal accès Ethernet)

• Câble audio numérique optique

• Câble audio numérique coaxial

• Câble audio analogique

- Analog audio cable

Blanc (L)

Rouge (R)

- Câble iPod

! Remarque

Le câble iPod est inclus lorsque vous achetez un iPhone ou iPod.

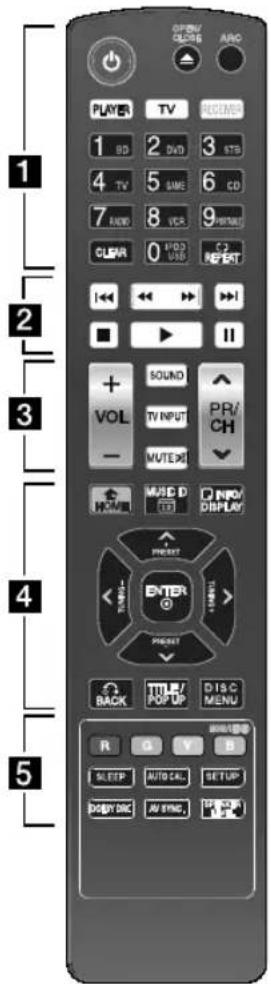

Télécommande

1 2 3 4 5 OPEN/CLOSE ABC PLAYER TV ACCESS 1 BD 2 DVD 3 STS 4 TV 5 TIME 6 CD 7 INFO 8 VCR 9 FIRST CLEAR 0 DVD USB C2 + SOUND PR/ VOL TV INPUT CH - MUTE MUSIC D NPO DISPLAY ENTER BACK TITLE/POP UP DISC MENU R G Y B ALEEP AUTO CALL SETUP BODY SRC AV EYNE,

Mise en place des piles

Retirez le couvercle du compartiment de pile à l'arrière de la télécommande et insérez une pile R03 (AAA) en respectant les polarités ⊕ et ⊖.

Modes d'opération à distance

La télécommande comporte un mode d'opération spécifi que pour chaque type d'appareil. Les modes peuvent être sélectionnés en utilisant les trois touches RECEIVER, PLAYER, et TV sur la télécommande.

1. Appuyez sur les touches RECEIVER, PLAYER, ou TV pour sélectionner l'appareil que vous souhaitez activer.
2. RECEIVER : Le mode RECEIVER vous permet d'activer le récepteur.
3. PLAYER : Le mode PLAYER vous permet d'activer un récepteur Blu-ray, récepteur DVD, graveur DVD, etc. (Pour des produits LG seulement)

4. TV: Le mode TV vous permet d'activer le téléviseur.

5. Pour les informations contenues sur les pages 7-9, appuyez sur la touche correspondant à l'action.

Pour commander le RÉCEPTEUR

1

(POWER): Met le récepteur en route ou bien l'éteint.

ARC: Transmet le signal audio du téléviseur par un câble HDMI (Type A, Câble HDMI™ haut débit, ou Type A, Câble HDMI™ haut débit avec canal accès Ethernet).

RECEIVER: Commande le récepteur.

Appuyez sur la touche correspondant à l'action désirée après avoir appuyé sur le bouton RECEIVER.

Touches INPUT : Sélectionnent la source de données que vous souhaitez utiliser.

• BD: Sélectionne la source connectée à la prise BD IN.
• DVD: Sélectionne la source connectée à la prise DVD IN.
• STB: Sélectionne la source connectée à la prise STB IN.
• TV: Sélectionne la source connectée à la prise TV IN.
• GAME: Sélectionne la source connectée à la prise GAME IN.
• CD: Sélectionne la source connectée à la prise CD IN.
• RADIO: Sélectionne FM/AM.

• VCR: Sélectionne la source connectée à la prise VCR IN.

• PORTABLE: Sélectionne la source connectée à la prise PORT. IN.

• IPOD/USB: Sélectionne la source d'entrée connectée au port IPOD/USB.

! Remarque

En mode RECEIVER, les boutons chiff rés 0-9 ne fonctionnent pas.

CLEAR: Eff ace toutes les fréquences programmées en mode radio.

REPEAT (→): Lit les fi chiers en boucle ou de façon aléatoire en mode iPod ou USB.

2

◀◀/▶▶ (SCAN): Eff ectuer une recherche vers l'arrière ou vers l'avant.

I◄◄/►►I (SKIP): Pour accéder au chapitre, au fi chier ou à la piste précédent(e) ou suivant(e).

■ (STOP): Pour arrêter la lecture.

II (PAUSE): Pour mettre la lecture en pause.

3

VOL +/-: Pour régler le volume général des enceintes.

SOUND: Pour sélectionner un mode d'eff et sonore.

MUTE (☒): Éteint temporairement le son. Appuyez encore pour remettre le son.

4

INFO/DISPLAY (☐): Affi che des informations sur les fi chiers musicaux ou une source de données numérique.

ENTER (◎): Confirme la sélection d'un menu.

PRESET +/-: Sélectionne les fréquences présélectionnées en mode radio.

TUNING +/-: Trouve la fréquence désirée en mode radio.

BACK (💡): Retourne au menu source de tout menu affi ché.

DISC MENU: Retourne au menu source en mode iPod.

5

SLEEP: Éteint le système au bout d'une période déterminée.

AUTO CAL.: Réalise la calibration du son Auto Sound.

SETUP: Va au menu [SETUP].

DOLBY DRC: Règle le Dolby DRC (compresseur audio).

AV SYNC.: Retarde la sortie audio lorsque l'image est plus lente que le son.

SPEAKER LEVEL: Pour régler le volume relatif de l'enceinte souhaitée.

Pour commander le LECTEUR (lecteur Blu-ray, lecteur DVD, graveur DVD, etc.)

1

(POWER): Met le lecteur en route ou bien l'éteint.

▲ (OPEN/CLOSE): Pour ouvrir ou fermer le plateau.

PLAYER: Commande le LECTEUR (lecteur Blu-ray, lecteur DVD, graveur DVD, etc.).

Appuyez sur la touche correspondant à l'action désirée après avoir appuyé sur la touche PLAYER.

Touches numériques 0-9: Pour sélectionner des options numérotées dans un menu ou pour saisir des lettres.

CLEAR: Pour supprimer une marque dans le menu SEARCH ou un chiff re lors de la définition du mot de passe.

REPEAT (C→): Permet de répéter une sélection ou une séquence souhaitée.

2

◀◀/▶▶ (SCAN): Eff ectuer une recherche vers l'arrière ou vers l'avant.

|◀◀/▶▶I (SKIP): Pour accéder au chapitre, au fi chier ou à la piste précédent(e) ou suivant(e).

■ (STOP): Pour arrêter la lecture.

II (PAUSE): Pour mettre la lecture en pause.

4

HOME (☐): Pour affi cher ou quitter le [Menu d'accueil].

INFO/DISPLAY (☐): Pour affi cher ou quitter le menu OSD.

Touches de direction (</>/Λ/V): Pour sélectionner une option de menu.

ENTER (◎): Confirme la sélection d'un menu.

BACK (○): Retourne au menu source de tout menu affi ché.

TITLE/POP UP: DPour affi cher le menu des titres d'un DVD ou le menu contextuel d'un BD-ROM, lorsqu'ils existent.

DISC MENU: Pour accéder au menu d'un disque.

5

Touches de couleur (R, G, Y, B):

Affi che un guide d'utilisation sur l'écran du téléviseur lorsque les touches couleur sont disponibles. Suivez le guide d'utilisation pour réaliser une opération choisie.

Pour commander la télé

1

(POWER): Met la télé en route ou bien l'éteint.

Touches numériques 0-9: Pour sélectionner des options numérotées dans un menu ou pour saisir des lettres.

3

VOL +/-: Pour régler le volume général des enceintes.

TV INPUT: Sélectionne la source de la télévision.

MUTE (☒): Éteint temporairement le son. Appuyez encore pour remettre le son.

PR/CH ∧ / V: Sélectionne la chaîne.

! Remarque.

L'explication ci-dessus est donnée uniquement à titre d'exemple. Ainsi, en fonction du composant, l'opération décrite ci-dessus peut être impossible ou peut se réaliser autrement. Si c'est le cas, utilisez plutôt la télécommande fournie avec l'appareil.

Panneau avant

VOLUME 1 2 3 4 5 6 7 8

1 Réglage du volume

Pour régler le volume général des enceintes.

2 Fenêtre d'affi chage

Affi che l'état actuel du récepteur.

3 FUNCTION

Sélectionnent la source de données que vous souhaitez utiliser

Pour lancer ou arrêter la lecture en mode iPod ou USB.

5 ■ (STOP)

Mode Fonction Action
USB Pause Appuyez sur		■ (STOP).
		Lecture Appuyez sur PAUSE). ▶II (PLAY/
		Arrêt Appuyez sur deux. ■ (STOP)
IPOD Pause Appuyez sur		■ (STOP).
		Lecture Appuyez sur PAUSE). ▶II (PLAY/

6 ⏻ (POWER)

Met le récepteur en route ou bien l'éteint.

7 Port IPOD/USB

Connecte un appareil IPOD/USB au port IPOD/USB.

8 Indicateur STAND BY/HDMI THRU

S'allume comme suit :

• Rouge : Le récepteur est en mode veille.
• Bleu : Le récepteur est en mode veille, et le contrôle de HDMI est en position « on ».
• S'éteint lorsque le récepteur est allumé.

Panneau arrière

1 2 3 4 5 6 7 8 9 10 11 12

1 Cordon d'alimentation secteur
2 OPTICAL GAME IN

Se relie à d'autres appareils au moyen d'un câble audio numérique optique.

3 COAXIAL CD IN

Se relie à d'autres appareils au moyen d'un câble audio numérique coaxial.

Se relie à l'antenne FM et à l'antenne cadre AM.

5 PORT.IN

Se relie à un appareil portatif (lecteur MP3, etc.) par la prise PORT. IN.

6 AUDIO VCR IN

Se relie aux appareils munis de prises de sortie audio analogiques.

7 Ventilateur
8 Prises de connexion des enceintes

Se relie aux haut-parleurs et au subwoofer.

9 AUTO CAL MIC

Se relie au microphone optimiseur pour la fonction de calibration du son.

10 OPTICAL TV IN

Se relie au téléviseur avec une sortie audio numérique optique.

11 HDMI OUT

Se connecte à un téléviseur. Lorsque le téléviseur est compatible avec la fonction ARC (Canal de Retour Audio), vous pouvez transmettre le son du téléviseur aux haut-parleurs connectés au récepteur sans connecter les câbles audio analogique ou audio numérique optique.

12 HDMI IN

Se relie à un lecteur DVD, tuner satellite, set top box, lecteur Blu-ray, etc. L'image est envoyée à un téléviseur ou un projecteur, tandis que le son peut être envoyé à un téléviseur et/ou des haut-parleurs reliés à ce récepteur.

Monter l'enceinte (Avant)

Préparation Mât Base Ampli Vis Câble

1. Fixez le mât sur la base, puis fi xez solidement l'ensemble à l'aide de la vis fournie.


Étape 1 (Petite vis)

1. Obtenez la connexion à l'aide de la vis fournie, puis insérez un câble d'enceinte à partir du bas de la base.


Étape 2 (Grosse vis)

1. Fixez l'enceinte sur le mât, puis sécurisez la connexion à l'aide de la vis fournie.

Étape 3 (Petite vis)

1. Raccordez le câble d'enceinte à la borne sur l'enceinte.

Assurez vous que le câble marqué en noir aille dans la borne marquée “-” (moins) et que l’autre câble aille dans la borne marquée “+” (plus).

Étape 4

Veillez à ce que l'enceinte ne tombe pas.

Sinon, l'enceinte pourrait être endommagée et/ou provoquer des dommages matériels et/ou des blessures

Positionner le système

L'illustration ci-dessous montre un exemple d'installation du système de cinéma maison. Les illustrations utilisées dans ce guide d'utilisation peuvent différer de votre système et elles ne sont présentées qu'à titre indicatif. Pour obtenir un son ambiophonique optimal, toutes les enceintes autres que caisson de basses doivent être placées à la même distance (A) de la position d'écoute.

Ⓐ Enceinte avant gauche (G)/ Ⓑ Enceinte avant droite (D):

Placez les enceintes avant de part et d'autre de l'écran du moniteur ou du téléviseur, et si possible dans l'alignement de la surface de l'écran.

© Enceinte centrale :

Placez l'enceinte centrale au-dessus ou en dessous du moniteur ou de l'écran du téléviseur.

⑭ Enceinte surround gauche (G)/ ⑤ Enceinte surround (arrière) droite (D):

Placez ces enceintes derrière la position d'écoute, en les orientant légèrement vers l'intérieur.

⑤ Caisson de basses :

La position du caisson de basses n'est pas essentielle, car les sons graves ne sont pas très directionnels. Néanmoins, il est conseillé de placer le caisson de basses à proximité des enceintes avant. Orientez-le légèrement vers le centre de la pièce afi n de réduire les réfl exions sur les murs.

© Récepteur

Attention

• Veillez à ce que les enfants ne mettent pas leurs mains dans les *évents des enceintes. *Évent d'enceinte : cavité sur le caisson d'enceinte prévu pour des basses puissantes (encart).
• Placez l'enceinte centrale hors de portée des enfants. Sinon, l'enceinte pourrait basculer et tomber provoquant des blessures corporelles et/ou dommages matériels.
• Les enceintes contiennent des pièces magnétiques, et des irrégularités dans les couleurs peuvent se produire à l'écran du téléviseur ou du moniteur. Éloignez les enceintes acoustiques de votre téléviseur ou moniteur.

Connexion des enceintes

Raccordement des enceintes au récepteur

1. Connectez les câbles d'enceintes au récepteur. Les câbles d'enceintes sont identifi és par des codes couleurs. Faites correspondre les codes couleurs des fi ls avec les enceintes appropriées.

Couleur Ampli Position
Gris Arrière	Arrière droit
Bleu Arrière	Arrière gauche
Vert Centrale	Centrale
Orange	Caisson de basses	Toute position avant
Rouge Avant	Avant droit
Blanc Avant	Avant gauche

1. Raccordez le câble d'enceinte à la borne sur l'enceinte.

Assurez vous que le câble marqué en noir aille dans la borne marquée “-” (moins) et que l’autre câble aille dans la borne marquée “+” (plus).

Raccordements à votre téléviseur

Vous pouvez regarder la source visuelle sélectionné en reliant la prise HDMI OUT à un téléviseur.

Avant de brancher les câbles, assurez-vous d'avoir coupé l'alimentation électrique.

Dos du récepteur Câble audio numérique optique A Câble audio analogique Téléviseur Câble HDMI HDMI IN ARC TEAS AUDIO OUT

Réglez la source du téléviseur sur HDMI (rapportez-vous au mode d'emploi de votre téléviseur).

! Remarque

• Coupez l'alimentation électrique à tous les appareils avant de réaliser des connections.
• Pour connecter des câbles audio numériques optiques, introduisez les prises jusqu'au déclic.
• Ne pas plier les câbles audio numériques optiques.
• Utilisation de la fonction ARC (Canal de Retour Audio). Le signal audio est envoyé du téléviseur à l'appareil. Lorsque le téléviseur est compatible avec la fonction ARC (Canal de Retour Audio), le son de la télévision sortira des haut-parleurs connectés à l'appareil. N'oubliez pas d'allumer la fonction ARC (Canal de Retour Audio) en appuyant sur la touche ARC.

Il n'est pas nécessaire de connecter l'ensemble des câbles. Connectez les câbles selon les prises de vos appareils.

Connector À
A Câble audio analogique ouB câble audio numérique optique	Transmettez le son de la télévision aux haut-parleurs connectés au récepteur.Assurez-vous d'avoir baissé le son ou d'avoir mis la télévision en muet.
C Câble HDMI (Type A, Câble HDMITM haut débit, ou Type A, Câble HDMITM haut débit avec canal accès Ethernet)	Transmet l'image au téléviseur alors que le son peut sortir d'un téléviseur et/ou de haut-parleurs connectés au récepteur. Lorsque le téléviseur est compatible avec la fonction ARC (Canal de Retour Audio), vous pouvez transmettre le son de la télé aux haut-parleurs connectés au récepteur sans connecter deA câble audio analogique ou deB câble audio numérique optique. Pour plus de détails, voir « Profi ter du son de la télé à travers une connexion HDMI (Canal de Retour Audio) » (page 33).Assurez-vous d'avoir baissé le son ou d'avoir mis la télévision en muet.

Connexion à votre réseau domestique

Vous pouvez profi ter de l'image et du son de votre appareil par cette connexion.

Il n'est pas nécessaire de connecter l'ensemble des câbles. Connectez les câbles selon les prises de vos appareils.

Connectez la prise HDMI OUT ARC du récepteur à la prise HDMI IN de votre téléviseur ou moniteur HDMI compatible. Branchez la prise HDMI BD IN, HDMI DVD IN, HDMI STB IN du récepteur à vos appareils respectifs en utilisant des câbles HDMI de type A à haut débit.

Dos du récepteur HDMI ECTA DOUT STAIN ARC TV HDMI IN ARC Tuner satellite, set top box, etc. Lecteur DVD, graveur DVD, etc. Récepteur télé, lecteur Blu-ray, etc.

Informations supplémentaires sur la connexion HDMI

- Lorsque vous raccordez un appareil compatible HDMI ou DVI, eff ectuez les vérifi cations suivantes:

• Essayez d'éteindre l'appareil HDMI/DVI ainsi que ce récepteur. Ensuite, allumez l'appareil HDMI/DVI, attendez environ 30 secondes, puis allumez ce récepteur.
• L'entrée vidéo de l'appareil raccordé est correctement réglée pour cet récepteur.
• L'appareil raccordé est compatible avec les résolutions d'entrée vidéo 720x480p (NTSC), 720x576p (PAL), 1280x720p, 1920x1080i et 1920x1080p video.

- Certains appareils DVI ou HDMI compatibles HDCP ne fonctionneront pas avec ce récepteur.

- L'image ne s'affi chera pas correctement avec un appareil non HDCP.

! Remarque

• Si un périphérique HDMI raccordé n'accepte pas la sortie audio du récepteur, le son du périphérique HDMI peut être déformé ou muet.
• Une modification de la résolution alors que la connexion est déjà établie peut entraîner des dysfonctionnements. Pour résoudre le problème, éteignez le récepteur puis rallumez-le.
• Lorsque la connexion HDMI avec HDCP n'est pas vérifiée, le téléviseur affi che un écran noir. Dans ce cas, vérifi ez la connexion HDMI ou débranchez le câble HDMI.
• Si des interférences apparaissent à l'écran, vérifi ez le câble HDMI (sa longueur est généralement limitée à 4,5 m).
• En fonction de la connexion ou du statut de lecture du téléviseur ou de l'appareil externe connecté au récepteur, le récepteur peut être réglé sur la source de données OPTIQUE ou la fonction ARC.

• Le Contrôle de la fonction HDMI ne fonctionnera pas correctement dans les cas suivants :

• Lorsque vous connectez le récepteur à un produit qui ne correspond pas à Simplink ;

• Lorsque vous utilisez une connexion autre que HDMI pour connecter le récepteur et les composants extérieurs. Nous vous recommandons de connecter le récepteur à des produits dotés de « Simplink ». En fonction du produit connecté, la fonction Simplink peut ne pas fonctionner. Voir les instructions de fonctionnement du produit externe.

Qu'est-ce que SIMPLINK ?

SIMPLINK

Si cette unité et une TV LG avec SIMPLINK sont connectées au moyen d'une connexion HDMI, certaines fonctions de cette unité seront commandées depuis la télécommande de la TV.

Fonctions contrôlables depuis une télécommande de TV LG: Mise hors tension, réglage du volume, etc.

Pour des détails sur la fonction SIMPLINK, consultez le guide du propriétaire de la TV.

Le logo ci-dessus identifi e les TV de LG avec fonction SIMPLINK.

! Remarque

Selon le type de disque ou l'état de lecture, certaines opérations SIMPLINK peuvent ne pas fonctionner ou produire un résultat différent de celui que vous escomptez.

Fonction ARC (canal de retour audio)

La fonction ARC permet sur un téléviseur HDMI un récepteur de son vers la sortie HDMI OUT de ce lecteur.

Pour utiliser cette fonction :

• Votre téléviseur doit prendre en charge les fonctions HDMI-CEC et ARC, et celles-ci doivent être activées.
• La méthode de réglage des fonctions HDMI-CEC et ARC peut différer selon le téléviseur. Pour plus de détails sur la fonction ARC, reportez-vous au manuel de votre téléviseur.
• Vous devez utiliser le câble HDMI (Type A, câble HDMI™ haut-débit avec Ethernet).
• Vous devez vous connecter avec l'entrée HDMI IN qui prend en charge la fonction ARC à l'aide de la sortie HDMI OUT de ce récepteur.
• Vous ne pouvez raccorder qu'un seul Home Cinema à un téléviseur compatible ARC.

Connexion des appareils avec des prises audio numériques

Vous pouvez profi ter du son de votre appareil avec une connexion numérique optique ou coaxial par les haut-parleurs de ce système.

Avant de connecter les câbles, assurez-vous d'avoir coupé l'alimentation électrique.

Connexion audio numérique optique

Connectez la prise OPTICAL GAME IN du récepteur à vos appareils avec la prise OPTICAL OUT en utilisant un câble audio numérique optique.

Dos du récepteur Vers la sortie optique numérique de l'équipement externe (Console de jeux, etc.)

Connexion audio numérique coaxiale

Connectez la prise COAXIAL CD IN du récepteur à vos appareils avec la prise COAXIAL OUT en utilisant un câble audio numérique coaxial.

Dos du récepteur CDK/A100 À la prise de sortie

À la prise de sortie numérique coaxial de votre appareil (lecteur CD, etc.)

Connexion des appareils avec des prises audio analogiques

Vous pouvez profi ter du son de votre appareil avec des prises audio analogiques par les haut-parleurs de ce système.

Connectez la prise AUDIO VCR IN du récepteur à vos appareils avec des prises de sortie audio analogiques en utilisant un câble audio analogique.

Dos du récepteur Blanc Rouge Aux prises de sortie audio de votre appareil périphérique (TV, VCR, etc.)

Connexion d'un appareil portatif.

Vous pouvez entendre le son de votre lecteur audio portable via les enceintes de ce système.

Connectez la prise PORT. IN du récepteur la prise prévu pour les écouteurs (ou sortie Line-Out) sur votre appareil portatif (lecteur MP3, etc.) en utilisant un câble portatif (3,5 mm).

Dos du récepteur Lecteur MP3, etc.

Connexion des antennes

Branchez les antennes FM/AM fournies pour écouter la radio.

• Pour éviter de capter des bruits parasites, gardez l'antenne de réception éloignée de l'appareil et des appareils périphériques.
• Après avoir raccordé l'antenne fi laire FM, placez-la en position la plus horizontale possible. Veillez à ce que l'antenne fi laire FM soit bien étendue.

Connexion du microphone optimiseur

Vous pouvez réaliser l'autocalibration du son en connectant le microphone optimiseur (3,5 mm). Connectez le microphone optimiseur ( 3,5 mm) à la prise AUTO CAL MIC sur cette unité.

Dos du récepteur

Microphone optimiseur

Connexion de l'appareil USB

Vous pouvez profi ter de vos fi chiers audio contenus dans un périphérique USB.

1. Retirez le couvercle IPOD/USB.
2. Branchez le connecteur d'un périphérique IPOD/USB à la prise USB de l'appareil, en poussant à fond.

Devant du récepteur

Connexion de l'iPod

Vous pouvez lire un contenu audio/photo/ vidéo sur le système à partir d'un iPod. Pour des détails concernant l'iPod, référez-vous au guide d'utilisateur de l'iPod.

1. Retirez le couvercle IPOD/USB.
2. Introduisez votre iPod dans le port IPOD/USB. Votre iPod s'allume automatiquement et le rechargement commence.

Devant du récepteur

Calibration automatique des paramètres appropriés (Autocalibration du son)

Cette fonction vous permet de réaliser l'autocalibration de la manière suivante :

• Ajuste le niveau du son.
• Mesure la distance de chaque haut-parleur de votre position d'écoute.
• Crée un EQ (Égaliseur) approprié en fonction de la structure de la pièce dans laquelle l'appareil est situé.

Cette fonction est conçue pour obtenir un équilibre sonore correct dans la pièce. Vous pouvez toutefois ajuster le niveau sonore des haut-parleurs manuellement selon votre préférence. Pour plus de détails, voir «Régler le volume des enceintes acoustiques » (page 29).

Avant de réaliser l'autocalibration du son.

• Avant de réaliser l'autocalibration du son, installez et connectez les haut-parleurs (pages 12-15).
• La prise AUTO CAL MIC est prévu uniquement pour le microphone optimiseur. Ne connectez aucun autre microphone à cette prise. Cela pourrait endommager le récepteur et le microphone.
• Relâchez le fi I du microphone optimiseur pour obtenir une mesure plus exacte.
• Lors de la calibration, le son sortant des enceintes est très bruyant. Le volume du son ne peut pas être réglé. Veuillez éviter la présence d'enfants lors de cet exercice et soyez attentionné aux eff ets à l'égard du voisinage.
• Réaliser l'autocalibration du son dans un environnement sans bruit afi n d'optimiser l'exactitude de la mesure.
• La présence d'obstacles entre le microphone optimiseur et les haut-parleurs empêchera la réalisation correcte de la calibration. Enlever tout obstacle afin de ne pas fausser la mesure.

! Remarque

Si un message d'erreur s'affi che pendant que vous êtes en train d'eff ectuer l'auto-calibration du son, relisez les points ci-dessus.

Comment effectuer l'autocalibration du son

1. Connectez le microphone optimiseur (3,5 mm) à la prise AUTO CAL MIC de ce dispositif (page 20).
2. Installez le microphone optimiseur.

Placez le microphone optimiseur à votre position d'écoute habituelle. Vous pouvez également utiliser un tabouret ou un trépied afi n que le microphone optimiseur reste à la même hauteur que vos oreilles.

AUTO CAL MIC Microphone optimiseur

! Remarque

Vous obtiendrez une mesure plus exacte en plaçant le haut-parleur de manière à faire face au microphone optimiseur.

1. Appuyez sur AUTO CAL.

« TEST START » apparait à l'écran et « START » clignote à l'écran.

1. Appuyez sur « ENTER »( Ⓞ).

« TEST1/4 » apparait à l'écran.

L'autocalibration du son est mesurée automatiquement dans la première position de chaque haut-parleur.

(TEST: 1/4 → TEST: 2/4 → TEST: 3/4 → TEST: 4/4)

Il faudra 4 à 5 minutes pour compléter le processus de mesure.

! Remarque

• Si tous tes haut-parleurs ne sont pas connectés, le processus s'arrête.

• Si « INSERT MIC » apparait à l'écran, l'autocalibration du son ne peut pas être réalisée. Connectez le microphone optimiseur, puis eff ectuez l'autocalibration du son.

• Lorsque la mesure est terminée, « RESULT SHOW » apparait à l'écran pendant environ 5 secondes. Après environ 5 secondes, « RESULT USE » apparait à l'écran.

• Si vous voulez confirmer le résultat de la mesure, appuyez sur « ENTER (◎) » pendant que « RESULT SHOW » s'affi che à l'écran.

Si vous appuyez sur « ENTER ( Ⓞ) » pendant que « RESULT SHOW » s'affi che à l'écran, procédez à l'étape 11.

1. Choisissez le NIVEAU et la DISTANCE en appuyant sur /V .

Si vous appuyez sur « ENTER ( Ⓞ) » pendant que « RESULT SHOW » s'affi che à l'écran, procédez à l'étape 11.

1. Après avoir appuyé sur ENTER ( ), confi rmez la valeur mesurée en appuyant sur /V .

2. Appuyez sur ENTER ( ) de manière répétée jusqu'à ce que « RESULT USE » s'affi che.

3. Appuyez sur ENTER (●) encore une fois. « 1 – YES» et « 2 – NO » apparait à l'écran.

4. Appuyez sur 1 pour sauvegarder le résultat lorsque « 1 – YES » et « 2 – NO » s'affi che à l'écran.

Après que « ASC DONE » apparait à l'écran, le niveau et la distance sont changés automatiquement. Puis le EQ (Égaliseur) s'établit automatiquement.

! Remarque

• Lorsque vous avez terminé l'autocalibration du son, déconnectez le microphone optimiseur de l'unité.
• Si vous avez changé la position des haut-parleurs, il est recommandé de répéter l'autocalibration du son afi n de profi ter pleinement du son ambiophonique.
  • L'autocalibration du son est terminé.
• L'auto-calibration sonore est terminée. Cependant, le niveau du bruit était élevé lors de l'auto-calibration. Lorsque vous écoutez une source sonore il se peut que celle-ci ne se reproduise pas convenablement. Dans ce cas, réessayez de performer une auto-calibration dans un environnement sans aucun bruit de fond ou réinitialiser les réglages du fabricant (voir page 25).
• Si l'appareil est en mode de sourdine ou le volume fut réglé à « 0 » avant que vous n'eff ectuiez l'auto-calibration sonore, il vous sera impossible de poursuivre l'opération. Dès que « CHECK VOL » apparait à l'écran pour environ 5 secondes, le processus retourne à l'étape précédente.

Mise en marche/arrêt de l'auto-calibration sonore

Lorsque vous avez terminé l'auto-calibration sonore vous pouvez la mettre en marche ou en arrêt.

Appuyez la touche AUTO CAL répétitivement.

« ASC ON » ou « ASC OFF » apparait à l'écran.

- ASC ON : déclenche l'égalisateur (EQ)

- ASC OFF : désactive l'égalisateur (EQ)

! Remarque

Si vous eff ectuez l'auto-calibration sonore pour la première fois ou que vous réinitialisiez l'appareil à ses réglages originaux « TEST START » apparaîtra à l'écran.

Réglages et ajustements avec le menu SETUP

Vous pouvez utiliser le menu SETUP pour personnaliser l'appareil par diff érents ajustements.

Configuration SETUP

    H["2 LEVEL"] --> I["FL: -6 ~ 0"]
    H --> J["C: -6 ~ + 6"]
    H --> K["FR: -6 ~ 0"]
    H --> L["SR: -6 ~ + 6"]
    H --> M["SL: -6 ~ + 6"]
    H --> N["SW: -6 ~ + 6"]

    O["3 DISTANCE"] --> P["FL: 0.0 M ~ 6.0 M"]
    O --> Q["C: 0.0 M ~ 6.0 M"]
    O --> R["FR: 0.0 M ~ 6.0 M"]
    O --> S["SR: 0.0 M ~ 6.0 M"]
    O --> T["SL: 0.0 M ~ 6.0 M"]
    O --> U["SW: 0.0 M ~ 6.0 M"]

    V["4 A/V SYNC"] --> W["0 MS ~ 300 MS"]
    V --> X["DRC OFF"]
    V --> Y["DRC ON"]

    Z["5 DRC"] --> AA["DRC OFF"]
    Z --> AB["DRC ON"]

    AC["6 SET HDMI"] --> AD["STDBY OFF"]
    AC --> AE["STDBY ON"]

    AF["7 AUTO CAL"] --> AG["TEST START"]

    AH["8 RESET"] --> AI["1 - YES 2 - NO"]

Menu TESTTONE

Vous pouvez ajuster le niveau des haut-parleurs en écoutant le test de tonalité de votre position d'écoute.

1. Appuyez sur la touche RECEIVER puis SETUP.
   « 1 TESTTONE » apparait à l'écran.

2. Appuyez sur la touche ENTER ( Ⓞ).

Chaque enceinte acoustique émet une tonalité dans la séquence suivante:

1. Si vous désirez régler le niveau des enceintes acoustiques, appuyez sur la touche ENTER (☑) lorsque l'enceinte respective s'affi che à l'écran.

2. Appuyez sur les touches < / > répétitivement jusqu'à ce que l'enceinte respective s'affi che à l'écran.

3. Appuyez sur les touches /V afi n de régler le niveau de volume de chaque enceinte puis appuyez la touche ENTER (◎).

4. Appuyez sur la touche RETURN afi n de retourner au menu précédent. Appuyez sur la touche SETUP afi n de sortir du menu des réglages.

Menu NIVEAU

Vous pouvez régler le niveau de chaque enceinte acoustique selon votre préférence.

1. Appuyez sur la touche RECEIVER puis SETUP.
   « 1 TESTTONE » apparait à l'écran.
2. Appuyez sur les touches ∧/∨ répétitivement jusqu'à ce que « 2 LEVEL » s'affi che puis ENTER(○).
3. Appuyez sur les touches < / > répétitivement jusqu'à ce que l'enceinte respective s'affi che à l'écran.

Affi chage	Description
FL Enceinte	avant gauche (-6 ~ 0)
C Enceinte	centrale (-6 ~ +6)
FR Enceinte	avant droite (-6 ~ 0)
SR	Enceinte surround (arrière) droite (-6 ~ +6)
SL Enceinte	surround gauche (-6 ~ +6)
SW Caisson	de basses (-40 ~ +6)

1. Appuyez sur les touches /V afi n de régler le niveau de volume de chaque enceinte puis appuyez la touche ENTER (◎).

2. Appuyez sur la touche RETURN afi n de retourner au menu précédent. Appuyez sur la touche SETUP afi n de sortir du menu des réglages.

Menu DISTANCE

Vous pouvez régler la distance de chaque enceinte acoustique au récepteur.

1. Appuyez sur la touche RECEIVER puis SETUP.
   « 1 TESTTONE » apparait à l'écran.
2. Appuyez sur les touches ∧/∨ répétitivement jusqu'à ce que « 3 DISTANCE » s'affi che puis ENTER(⊙).
3. Appuyez sur les touches < / > répétitivement jusqu'à ce que l'enceinte respective s'affi che à l'écran.

Affi chage	Description
FL	Enceinte avant gauche (0.0 M ~ 6.0 M)

C	Enceinte centrale (0.0 M ~ 6.0 M)
FR Enceinte	avant droite(0.0 M ~ 6.0 M)
SR Enceinte	surround (arrière) droite(0.0 M ~ 6.0 M)
SL	Enceinte surround gauche(0.0 M ~ 6.0 M)
SW	Caisson de basses (0.0 M ~ 6.0 M)

1. Appuyez sur les touches /V afi n de régler le niveau de volume de chaque enceinte puis appuyez la touche ENTER (©).

2. Appuyez sur la touche RETURN afi n de retourner au menu précédent. Appuyez sur la touche SETUP afi n de sortir du menu des réglages.

Menu SYNC A/V (réglage délai audio)

Vous pouvez retarder la sortie du signal audio si l'image s'avère difficile à suivre.

1. Appuyez sur la touche RECEIVER puis SETUP.
   « 1 TESTTONE » apparait à l'écran.
2. Appuyez sur les touches ∧/∨ répétitivement jusqu'à ce que « 4 A/V SYNC » s'affi che puis ENTER (◎).
3. Appuyez sur les touches /V afi n de régler le délai entre le son et l'image puis appuyez la touche ENTER (●).

Vous pouvez régler le délais de 0MS à 300MS par incrément de 10MS.

1. Appuyez sur la touche RETURN afi n de retourner au menu précédent. Appuyez sur la touche SETUP afi n de sortir du menu des réglages.

Remarque

Il est possible que vous ne puissiez pas régler parfaitement le délai entre le son et l'image.

Menu DRC

Vous pouvez écouter un fi Im à volume faible sans y compromettre la clarté sonore en compressant la dynamique de la sortie audionumérique Dolby Digital.

1. Appuyez sur la touche RECEIVER puis SETUP.
   « 1 TESTTONE » apparait à l'écran.
2. Appuyez sur les touches ∧/V répétitivement jusqu'à ce que « 5 DRC » s'affi che puis ENTER (◎).
3. Appuyez sur les touches / afi n de régler la compression puis appuyez la touche ENTER(○).
4. DRC OFF: désactive cette fonction.
5. DRC ON: active cette fonction.
6. Appuyez sur la touche RETURN afi n de retourner au menu précédent. Appuyez sur la touche SETUP afi n de sortir du menu des réglages.

! Remarque

La compression dynamique de la gamme audio permet de comprimer la gamme dynamique de la trame sonore en fonction de l'information de la gamme dynamique incluse à même le signal Dolby numérique.

Menu RÉGLAGE HDMI (intercommunication HDMI en mode veille)

Lorsque le téléviseur est allumée alors que le récepteur est en mode veille, le son et l'image sont transmis au téléviseur lorsque le produit en question est connecté au prise HDMI IN.

1. Appuyez sur la touche RECEIVER puis SETUP.
   « 1 TESTTONE » apparait à l'écran.
2. Appuyez sur les touches ∧/∨ répétitivement jusqu'à ce que « 6 HDMI » s'affi che puis ENTER(●).
3. Appuyez sur les touches /V afi n de régler le mode Veille puis appuyez la touche ENTER(©).
4. STDBY OFF: désactive cette fonction.
5. STDBY ON: active cette fonction.
6. Appuyez sur la touche RETURN afi n de retourner au menu précédent. Appuyez sur la touche SETUP afi n de sortir du menu des réglages.

Menu AUTO CAL

Ce menu vous permet de réaliser l'auto-calibration. Plus de détails à cet égard se trouvent aux pages 21 et 22.

1. Appuyez sur la touche RECEIVER puis SETUP.
   « 1 TESTTONE » apparait à l'écran.
2. Appuyez sur les touches /V répétitivement jusqu'à ce que « 7 AUTO CAL » s'affi che puis ENTER(©).
   « TEST START » s'affi che à l'écran puis « START » clignote à l'écran.
3. Suivez les étapes 4 – 11 à la page 22.
4. Appuyez sur la touche RETURN afi n de retourner au menu précédent. Appuyez sur la touche SETUP afi n de sortir du menu des réglages.

Menu RÉINITIALISATION

Ce menu vous permet d'initialiser les paramètres que vous avez réglés dans le menu SETUP.

1. Appuyez sur la touche RECEIVER puis SETUP.
   « 1 TESTTONE » apparait à l'écran.

2. Appuyez sur les touches ∧/∨ répétitivement jusqu'à ce que « 8 RESET » s'affi che puis ENTER(⊙).
   « 1 – YES 2 – NO » s'affi che à l'écran.

3. Appuyez sur la touche 1 pour réinitialiser l'appareil à ses réglages originaux.

Si vous ne désirez pas retourner aux réglages du fabricant, appuyez sur la touche 2.

1. Appuyez sur la touche RETURN afi n de retourner au menu précédent. Appuyez sur la touche SETUP afi n de sortir du menu des réglages.

Sélection de la source d'entrée

Cette section explique comment sélectionner la source d'entrée (i.e., l'appareil que vous souhaiter écouter ou regarder).

1. Appuyez sur la touche ⏻ (POWER) pour mettre l'appareil en circuit.
2. Appuyez sur la touche RECEIVER.
   La touche s'illumine.
3. Appuyez la touche INPUT respective à la source désirée. La source sélectionnée apparaît à l'écran.

Pour sélectionner Touche
Lecteur Blu-ray, etc., connecté à la prise BD IN	BD
Lecteur DVD, graveur DVD, etc., connecté à la prise DVD IN	DVD
Tuner satellite, set top box, etc., connecté à la prise STB IN	STB
Télé, etc., connecté à la prise OPTICAL TV IN	TV
Console de jeux, etc., connecté à la prise OPTICAL GAME IN	GAME
Lecteur CD, etc., connecté à la prise COAXIAL IN CD	CD
Tuner intégré RADIO
Magnétoscope, etc., connecté à la prise AUDIO IN VCR	VCR
Appareil portatif (lecteur MP3, etc.), connecté à la prise PORT. IN	PORTABLE
Appareil IPOD/USB, connecté au port IPOD/USB	IPOD/USB

Vous pouvez également appuyer la touche FUNCTION située sur le panneau avant.

1. Allumez le produit et commencez la lecture.

2. Pour ajustez le volume, faites tourner le VOLUME sur le panneau à l'avant, ou bien appuyez sur VOL +/- sur la télécommande.

Activer la fonction « Sourdine »

Appuyez la touche MUTE (sur la télécommande. Pour annuler, appuyez de nouveau la touche MUTE) ou altérez le VOLUME par le biais du panneau avant.

Profi tez du son et images des dispositifs branchés au récepteur

Lecteur Blu-ray/DVD

1. Mettre la télé en circuit.
2. Mettre le lecteur Blu-ray ou DVD en circuit puis insérez le disque sur le plateau.
3. Mettre le récepteur en circuit.
4. Appuyez sur la touche BD ou DVD.

1 BD 2 DVD 3 STD 4 TV 5 GAME 6 CD 7 VMD 8 VCR 9 FORMABLE CLEAR 0 IPOD USB ↔ REPEAT

Vous pouvez également sélectionner la source désirée en appuyant la touche FUNCTION au panneau avant.

1. Changez la source d'entrée au téléviseur respective à la source désirée.
   Pour de plus amples informations, veuillez vous référer au mode d'emploi de la télé.

2. Activer la lecture du disque.

3. Réglez le volume du récepteur.

Boîtier décodeur satellite ou câble

1. Mettre la télé en circuit.
2. Mettre le boîtier décodeur en circuit puis le récepteur.
3. Appuyez sur la touche STB.

Vous pouvez également sélectionner la source désirée en appuyant la touche FUNCTION au panneau avant.

1. Changez la source d'entrée au téléviseur respective à la source désirée.

Pour de plus amples informations, veuillez vous référer au mode d'emploi de la télé.

1. Réglez le volume du récepteur.

Télévision

1. Mettre la télé en circuit et choisir une émission. Pour de plus amples informations, veuillez vous référer au mode d'emploi de la télévision.
2. Mettre le récepteur en circuit.
3. Appuyez la touche TV sur la télécommande du récepteur.

1. BD 2 DVD 3 STB 4 TV 5 SAVE 6 CD 7 MDD 8 VCR 9 PORMS CLEAR 0 FPRO USB CD REPEAT

Vous pouvez également appuyer la touche FUNCTION sur le panneau avant du récepteur pour sélectionner la télé comme source de divertissement.

1. Ajuster le volume du récepteur.

! Remarque

• La sonorité du téléviseur passe au récepteur alors que l'image du syntoniseur de la télé s'affi che à l'écran automatiquement en y appuyant la touche TV.
• Le son peut également provenir en direction du téléviseur. Dans ce cas, réduisez le volume de la télé complètement à zéro.

Profi ter d'une console de jeux, etc.

1. Allumez le produit connecté au prise OPTICAL GAME IN.
2. Mettre le récepteur en circuit.
3. Appuyez sur la touche GAME.

1 SD 2 VND 3 STB 4 TV 5 SWE 6 CD 7 RCK 8 VCR 9 WMU CLEAR 0 IPOD USB REPAT

Vous pouvez également sélectionner la source désirée en appuyant la touche FUNCTION au panneau avant.

1. Activer la lecture du dispositif portatif.
2. Réglez le volume du récepteur.

Profi ter d'un lecteur CD, etc.

1. Allumez le produit connecté au prise COAXIAL DC IN.
2. Mettre le récepteur en circuit.
3. Appuyez sur la touche CD.

1 BD 2 DVD 3 STB 4 TV 5 GAME 6 CD 7 MACD 8 VCR 9 PARAMETER CLBAR 0 iPod USB 10 REPORT

Vous pouvez également sélectionner la source désirée en appuyant la touche FUNCTION au panneau avant.

1. Activer la lecture du dispositif portatif.
2. Réglez le volume du récepteur.

Profi ter d'un magnétoscope, etc.

1. Allumez le produit connecté au prise AUDIO VCR IN.
2. Mettre le récepteur en circuit.
3. Appuyez sur la touche VCR.

1 BD 2 DVD 3 STB 4 TV 5 MODE 6 CD 7 MCD 8 VCR 9 FORMAT CLEAR 0 IPOD USB CD REPEAT

Vous pouvez également sélectionner la source désirée en appuyant la touche FUNCTION au panneau avant.

1. Changez la source d'entrée au téléviseur respective à la source désirée.
   Pour de plus amples informations, veuillez vous référer au mode d'emploi de la télé.
2. Activer la lecture du dispositif portatif.
3. Réglez le volume du récepteur.

Lecteur audio portatif (MP3, etc.)

1. Mettre la télé en circuit.
2. Mettre le lecteur audio portatif en circuit puis le récepteur.
3. Appuyez sur la touche PORTABLE.

1 80 2 DVD 3 STB 4 TV 5 SAME 6 CD 7 WBD 8 VCR 9 POWER CLEAR 0 iPod US$ CO RESET

Vous pouvez également sélectionner la source désirée en appuyant la touche FUNCTION au panneau avant.

1. Activer la lecture du dispositif portatif.
2. Réglez le volume du récepteur.

Périphérique USB ou iPod™

1. Mettre le récepteur en circuit.
2. Appuyez sur la touche IPOD/USB.

1 BD 2 DVD 3 STB 4 TV 5 GAME 6 CD 7 MIND 8 OFFS 9 POWER CLEAR 10 IPOOD USB 11 REPEAT

Vous pouvez également sélectionner la source désirée en appuyant la touche FUNCTION au panneau avant.

1. Branchez le périphérique USB ou iPod™ au récepteur.
2. Activer la lecture du périphérique ou du iPod™.
3. Réglez le volume du récepteur.

Régler le volume des enceintes acoustiques

Vous pouvez régler le niveau de chaque enceinte acoustique individuellement selon votre préférence.

1. Appuyez sur la touche SPEAKER LEVEL.

« SW » apparait à l'écran.

1. Appuyez les touches <//> répétitivement afi n de sélectionner l'enceinte acoustique désirée.

2. Appuyez les touches <//> afin de régler le niveau de volume de l'enceinte acoustique sélectionnée alors que celle-ci est affi chée à l'écran.

Affi chage	Description
SW Caisson	de basses (-40 ~ +6)
FL Enceinte	avant gauche (-6 ~ 0)
C Enceinte	centrale (-6 ~ +6)
FR Enceinte	avant droite (-6 ~ 0)
SR	Enceinte ambiophonique (arrière)droite (-6 ~ +6)
SL Enceinte	ambiophonique(arrière) gauche (-6 ~ +6)

1. Répétez pour régler le niveau de volume des autres enceintes acoustiques.

Modes sonores variés

Ce système vous permet de choisir un eff et sonore selon vos préférences. Appuyer sur SOUND à plusieurs reprises jusqu'à ce que le mode souhaité apparaisse sur le panneau d'affi chage avant ou l'écran de votre téléviseur. Les éléments affi chés de l'égaliseur peuvent être diff érents selon les sources et eff ets sonores.

Affi chage	Description
NAT PLUS	Bénéfi ciez d'eff ets sonores naturels tel ambiophonie 5,1 canaux.
NATURAL	Pour obtenir un son confortable et naturel.

BYPASS	Bénéfi ciez d'une sonorité stéréophonique des enceintes avant et caisson de basse.
BASS	Pendant la lecture, la basse s'en trouve renforcée.
PLII MOVIE	Exécute un décodage Pro Logique Il mode fi Im. Ce réglage est idéal pour tout fi Im encodé en Dolby ambiophonique. D'autant plus, ce réglage permet de reproduire une matrice ambiophonique 5,1 canaux simulée à partir de trame sonore mono ou stéréo.
PLII MUSIC	Exécute un décodage Pro Logique Il mode musique. Ce réglage permet de reproduire une matrice ambiophonique 5,1 canaux simulée à partir d'une bande sonore stéréo telle DC.
CLRVOICE	Rehausse la clarté des voix .
VIRTUAL	Rajoute un aspect d'ambiophonie virtuelle élargissant le champs sonore.
GAME	Reproduit un son puissant et réaliste, bien adapté aux jeux vidéo.
NIGHT	Vous pouvez profi ter des eff ets sonores et entendre le dialogue même à un niveau bas. Cette fonction est utile pour profi ter du son le soir.
UPSCALER RE	Reproduit une image sonore claire et améliorée à partir de votre lecteur audio portatif. Ce mode s'apprête tout particulièrement aux fi chiers MP3 et autres fi chiers audio comprimés.
LOUDNESS	Améliore les graves et les aigüs.
ASC EQ	Équilibre le son EQ (Equalizer) selon le résultat de l'auto-calibration du son.

Ecouter la radio AM/FM

Vous pouvez écouter des émissions radiophoniques grâce au syntoniseur intégré. Avant de commencer, assurez-vous d'avoir connecté les antennes AM et FM. (Page 20)

Réglage automatique

1. Appuyez sur RADIO pour sélectionner le tuner (FM ou AM). La dernière fréquence captée est retrouvée.
   Vous pouvez également appuyer sur FUNCTION sur le panneau avant.
2. Appuyez sur TUNING - ou TUNING + et maintenez enfoncé pendant plus de 2 secondes.
   Appuyez sur TUNING - et maintenez enfoncé pendant plus de 2 secondes pour chercher de haut en bas.
   Appuyez sur TUNING + et maintenez enfoncé pendant plus de 2 secondes pour cherche de bas en haut.
   La recherche s'arrête chaque fois qu'une fréquence est captée.
3. Régler le volume en tournant le bouton VOLUME sur le oanneau avant ou en appuyant sur le bouton VOL +/- de la télécommande.

Réglage manuel

Appuyez sur TUNING- ou TUNING+ brièvement et de manière répétée en mode FM ou AM pour sélectionner la fréquence que vous souhaitez.

Améliorer une réception FM médiocre

Appuyez sur le bouton 'bleu' B (blue) (MONO/STEREO) de la télécommande. Le modulateur de fréquence passera de stéréo à mono ce qui améliore généralement la réception.

Programmation à l'avance de fréquences

Vous pouvez programmer à l'avance jusqu'à 50 fréquences FM ou AM.

Vous pouvez facilement programmer les fréquences que vous écoutez régulièrement.

1. Appuyez sur RADIO pour sélectionner le tuner (FM ou AM). La dernière fréquence captée est retrouvée.
   Vous pouvez également appuyer sur FUNCTION sur le panneau avant.
2. Trouvez la fréquence que vous souhaitez programmer en utilisant le réglage automatique ou manuel.
3. Appuyer sur ENTER ( Ⓞ).
   Un chiff re de pré-programmation clignote sur l'écran pendant quelques secondes. Lorsque le chiff re clignote, procédez à l'étape 4.
4. Appuyez sur PRESET- ou PRESET+ pour sélectionner le chiff re que vous souhaitez.
   Si un chiff re ne clignote pas avant que vous ne sélectionniez le chiff re que vous souhaitez, retournez à l'étape 3.
5. Appuyez sur ENTER ( ⊙) encore une fois.
   La fréquence est sauvegardée sous le chiff re sélectionné. Si un chiff re ne clignote pas avant que vous n'appuyiez sur ENTER (●), retournez à l'étape 3.
6. Répétez les étapes 2 à 5 pour programmer une autre fréquence.

Réglage des fréquences programmées

Avant d'essayer d'écouter des fréquences programmées, assurez-vous d'avoir programmé des fréquences.

1. Appuyez sur RADIO pour sélectionner le tuner (FM ou AM). La dernière fréquence captée est retrouvée.
   Vous pouvez également appuyer sur FUNCTION sur le panneau avant.

2. Appuyez sur PRESET - ou PRESET+ de manière répétée pour sélectionner la fréquence programmée que vous souhaitez

Chaque fois que vous appuyez sur la touche, vous pouvez sélectionner une fréquence programmée.

Suppression des fréquences programmées

Vous pouvez supprimer une fréquence programmée que vous ne souhaitez plus conserver.

1. Appuyez sur RADIO pour sélectionner le tuner (FM ou AM). La dernière fréquence captée est retrouvée.
   Vous pouvez également appuyer sur FUNCTION sur le panneau avant.
2. Sélectionnez la fréquence programmée à supprimer en appuyant sur PRESET - ou PRESET+.
3. Appuyez sur CLEAR.
4. Appuyez sur CLEAR encore pendant que le chiff re clignote sur l'écran.
   La fréquence programmée est supprimée.
5. Répétez les étapes 2 à 4 pour supprimer une autre fréquence programmée.

Suppression de toutes les stations préréglées

1. Appuyez sur CLEAR et maintenez enfoncé pendant environ deux secondes.

« ERASE ALL » apparait sur l'écran.

1. Appuyez sur « CLEAR » encore pendant que « ERASE ALL » est affi ché. Toutes les fréquences programmées sont supprimées.

Lecture des composants à touche unique (One-Touch Play)

Avec un simple geste (touche unique), la télé se met en mode HDMI.

1. Connectez un produit externe et le récepteur par des connexions HDMI.
2. Sélectionner la source de la HDMI connecté.
3. Lisez le produit connecté

La télé s'allume automatiquement et me met en mode HDMI.

! Remarque.

La One-Touch Play peut ne pas être supportée selon le téléviseur. Pour plus de détails, voyez les instructions de fonctionnement du téléviseur.

Profi ter du son du téléviseur à partir des haut-parleurs connectés au récepteur (Contrôle Audio du Système)

Vous pouvez profi ter du son du téléviseur à partir des haut-parleurs connectés au récepteur par une simple manipulation. Vous pouvez commander la fonction System Audio Control à partir du menu de la télé. Pour plus de détails, voyez les instructions de fonctionnement du téléviseur. Lorsque la fonction Contrôle Audio du Système est activée, le récepteur s'allume et choisit automatiquement le mode approprié. (Si la télé supporte la fonction ARC (Canal de Retour Audio), le récepteur se met sur « ARC-HDMI ». Si la télé ne supporte pas la fonction ARC (Canal de Retour Audio), le récepteur se met sur « TV-OPT ».) Le son de la télé est transmis aux haut-parleurs connectés au récepteur, et le volume de la télé est simultanément minimisé.

Vous pouvez utiliser la fonction Contrôle Audio du Système de la manière suivante.

• Si vous éteignez le récepteur, le son sortira des haut-parleurs du téléviseur.
• Vous pouvez ajuster le volume du récepteur en ajustant celui du téléviseur.

! Remarque

• Si le Contrôle Audio du Système ne fonctionne pas selon le réglage de votre téléviseur, voyez les instructions de fonctionnement du téléviseur.
• La fonction Contrôle Audio du Système ne fonctionne pas si vous connectez un téléviseur non doté de la fonction.

Éteindre le récepteur à partir du téléviseur (System Power Off)

Lorsque vous éteignez la télé avec le bouton POWER sur la télécommande de la télé, le récepteur s'éteint automatiquement. En revanche, le récepteur ne s'éteindra pas en mode IPOD, USB, et RADIO.

Tous les téléviseurs ne supportent pas cette fonction. Pour plus de détails, voyez les instructions de fonctionnement du téléviseur.

Profi ter du son de la télé à travers une connexion HDMI (Canal de Retour Audio)

Le récepteur peut capter le signal audio du téléviseur à travers un câble HDMI (Câble HDMI™ haut débit avec canal Ethernet) lorsque votre téléviseur est compatible avec la fonction Canal de Retour Audio (ARC). Vous pouvez profi ter du son de la télé en utilisant un seul câble HDMI (Câble HDMI™ haut débit avec canal Ethernet).

1. Appuyez sur ARC.
2. Pour l'annuler, choisissez un mode de fonctionnement diff érent.

! Remarque

• Cette fonction est disponible uniquement lorsque le Contrôle de la fonction HDMI est engagé.
• Assurez-vous que votre téléviseur est compatible avec la fonction Canal de Retour Audio (ARC). Pou plus de détails sur les réglages du téléviseur, consultez le mode d'emploi du téléviseur.

Réglage du délai audio

Vous pouvez retarder la sortie sonore par cette fonction lorsque l'image est plus lente que le son.

1. Appuyez sur AV SYNC.

Les paramètres actuels sont affi chés sur l'écran.

1. Appuyez sur /V pour ajuster le délai entre le son et l'image pendant que les paramètres actuels sont affi chés sur l'écran.

Vous pouvez ajuster de 0 MS à 300 MS par étapes de 10 MS.

! Remarque

• Il est possible que vous ne puissiez pas régler parfaitement le délai entre le son et l'image.
• Cette fonction n'est utile que pour des données Dolby Digital, DTS et Linear PCM (2ch) par des signaux d'entrée audio optiques et coaxiaux.

DOLBY DRC (contrôle de gamme dynamique)

Vous pouvez écouter un fi lm à volume faible sans y compromettre la clarté sonore en compressant la dynamique de la sortie audionumérique Dolby Digital.

Appuyez sur DOLBY DRC de manière répétée.

Les paramètres actuels sont affi chés sur l'écran.

• DRC OFF : Désactive cette fonction.
• DRC ON : Active cette fonction.

! Remarque

La compression dynamique de la gamme audio permet de comprimer la gamme dynamique de la trame sonore en fonction de l'information de la gamme dynamique incluse à même le signal Dolby numérique.

Utilisation de la minuterie sommeil

Vous pouvez établir une durée au bout de laquelle l'appareil s'éteindra automatiquement.

Appuyez sur la touche SLEEP de manière répétée.

L'affichage de minutes (le temps restant) change de manière cyclique sur l'écran comme suit :

$$ \begin{array}{l} \text { DIMMER } \longrightarrow \text { SLEEP 180 } \longrightarrow \text { 150 } \longrightarrow \text { 120 } \longrightarrow \text { 90 } \longrightarrow \ 8 0 \longrightarrow 7 0 \longrightarrow 6 0 \longrightarrow 5 0 \longrightarrow 4 0 \longrightarrow 3 0 \longrightarrow 2 0 \longrightarrow 1 0 \ \longrightarrow \text { Off (Aucun affi chage) }. \end{array} $$

Pour voir le temps restant, appuyez sur SLEEP. Le temps restant apparait sur l'écran.

Pour annuler la minuterie sommeil, appuyez sur la touche SLEEP de manière répétée jusqu'à ce qu'apparaisse « SLEEP 10 », puis appuyez sur SLEEP encore une fois pendant que « SLEEP 10 » est affi ché.

! Remarque

Lorsque vous appuyez sur SLEEP, la fonction *DIMMER (gradateur) est activée.

Fonction *DIMMER : La luminosité de l'affi chage est réduite par moitié.

Lorsque vous appuyez encore une fois sur SLEEP, la fonction Minuterie Sommeil est activée.

Affi chage d'informations de fi chiers

Vous pouvez affi cher différentes informations à l'écran en appuyant la touche INFO/DISPLAY (☐).

Source d'entrée Description
BD, DVD, STB, TV, GAME, ou CD	Affi che le format et le canal audio. ("PCM 2/0.0", "DD 3/2.1", "DTS3/2.1", ou "AAC3/2.1")
VCR ou PORTABLE	« ANALOG » s'affi che.
USB Affi che les informations sur le fi chier pendant la lecture de MP3/WMA.
IPOD	Affi che le titre, l'artiste et l'album.

! Remarque

S'il n'y a aucune source d'entrée « - -0/0.0 » s'affi che à l'écran.

Lecture de fi chiers audio de périphériques USB

La lecture de fi chiers audio contenus sur périphériques IPOD/USB est possible.

Utilisation

1. Branchez le connecteur d'un périphérique USB à la prise USB de l'appareil, en poussant à fond.
2. Appuyez sur IPOD/USB.
   Le nombre total de fi chiers s'affi che sur l'écran.
3. Consultez la table suivante, et appuyez sur la touche correspondante pour l'utilisation.

Touches de la télécommande.	Description
▶ (PLAY) Pour lancer la lecture.
■ (PAUSE)	Pour mettre la lecture en pause.
■ (STOP) Pour arrêter la lecture.
◀◀/▶◀I(SKIP)	Pendant la lecture, appuyez sur ◀◀◀ ou ▶▶◀ pour avancer au fi chier suivant ou pour retourner au début du fi chier actuel.Appuyez sur ◀◀◀ deux fois brièvement pour retourner au fi chier précédent.
◀◀/▶◀(SCAN)	Pendant la lecture, Appuyez de manière continue sur ◀◀◀ ou ▶▶▶, puis relâcher quand vous le souhaitez.

Lecture répétée ou aléatoire

Appuyez sur (→) sur la télécommande de manière répétée pendant la lecture.

Affi chage	Description
OFF Retourne à la lecture normale.
RPT 1 Lit le fi chier à répétition.
RPT D Lit à répétition tous les fi chiers dans un dossier.
RPT ALL Lit tous les fi chiers à répétition.
RANDOM Lit tous les fi chiers de manière aléatoire.

Impératif à respecter pour les fichiers musicaux

La compatibilité de cet appareil avec les fi chiers MP3/WMA est limitée comme suit.

• Fréquence d'échantillonnage : dans la plage 32 to 48 kHz (MP3), dans la plage 32 à 48 kHz (WMA)
• Débit binaire : dans la plage 32 à 320 kbps (MP3), 40 à 192 kbps (WMA)
• Versions prises en charge: v2, v7, v8, v9
• Nombre maximal de fi chiers: 999
  • Extension des fi chiers: ".mp3", ".wma"
• Nous vous conseillons d'utiliser "Easy-CD Creator", qui crée un système de fi chiers ISO 9660.

Impératifs à respecter pour les périphérique USB

• Les appareils utilisant le système de fi chiers NTFS ne sont pas pris en charge. Uniquement le système de fi chiers FAT (12/16/32) est pris en charge.
• Ne débranchez pas le périphérique USB pendant le fonctionnement (lecture, etc.).
• L'appareil ne prend pas en charge les périphériques USB qui nécessitent l'installation d'un programme supplémentaire lorsqu'ils sont connectés à un ordinateur.
• Périphérique USB : périphérique USB compatible USB 1.1.
• Pour éviter la perte de données, il est recommandé d'effectuer une sauvegarde régulièrement.
• Il est possible que le périphérique USB ne soit pas reconnu si vous le connectez via un câble prolongateur USB, un concentrateur USB ou un adaptateur multiple (pour carte mémoire).
• Certains périphériques USB peuvent ne pas fonctionner avec cet appareil.
• Les appareils photo numériques et les téléphones portables ne sont pas pris en charge.
• Le port IPOD/USB ne peut pas être connecté à un ordinateur. L'appareil ne peut pas être utilisé comme périphérique de stockage.
• Lorsque vous connectez un appareil USB à plusieurs partitions, seule la première partition est reconnue.

Lecture à partir d'un iPod

Vous pouvez lire un contenu audio/image/ vidéo sur le système à partir d'un iPod. Pour des détails concernant l'iPod, référez-vous au guide d'utilisateur de l'iPod.

Avant de connecter l'iPod, éteignez-le et baissez le volume au minimum.

1. Introduisez votre iPod dans le port IPOD/USB. Votre iPod s'allume automatiquement et le chargement commence.
2. Appuyez sur IPOD/USB. « IPOD READY » s'affi che pendant environ 3 secondes, puis l'état de lecture s'affi che sur l'écran.
3. Commander votre iPod en utilisant la télécommande fournie et les touches de votre iPod.

Touches de la télécommande	Touches d’iPod	Description
▶ (PLAY) ▶II Pour lancer la		lecture.
II (PAUSE) ▶II Pour mettre la lecture en pause.
■ (STOP) - Pour arrêter la		lecture.
I◀◀/▶▶I(SKIP)	I◀◀/▶▶I	Pendant la lecture, appuyez sur I◀◀ ou ▶▶I pour passer au chapitre/piste suivant ou pour retourner au début du chapitre actuel.Appuyez sur I◀◀ deux fois et brièvement pour revenir au chapitre/piste antérieur.
◀◀/▶▶(SCAN)	◀◀/▶▶	Pendant la lecture, Appuyez de manière continue sur ◀◀ ou ▶▶, puis relâcher quand vous le souhaitez.

DISC MENU MENU	Retourne	au menu source en mode iPod.
/ Molette	cliquable	Cible un élément du menu.
REPEAT REPEAT	Pendant la lecture, appuyez sur REPEAT de manière répétée pour sélectionner un mode de répétition.(OFF → RPT 1 → RPT AL → RANDOM)

! Remarque

• Cela fonctionne avec tout modèle d'iPod (sauf les modèles produits avant 2004) munis d'une station d'accueil.
• La compatibilité du système avec les produits iPod dépend du type d'iPod.
• Selon la version du logiciel de votre iPod, il peut être impossible de contrôler votre iPod depuis cette unité. Nous vous recommandons d'installer la dernière version du micrologiciel sur votre iPod.
• Ajuste le volume à un niveau modéré avant que vous ne connectiez votre iPod et cette unité.
• En cas de manque d'alimentation, échec de communication ou contact défectueux le message d'erreur iPod s'affi che sur l'écran.
• Une interférence est possible en fonction de l'appareil iPod.
• Les produits iPod Touch et iPhone ont des fonctions supplémentaires autres que celles des iPod standard. Vous devrez peut-être actionner d'autres commandes pour pouvoir les utiliser avec ce système. (ex : "glisser pour déverrouiller")
• Modèles d'iPod compatibles

- iPod classic

- iPod nano (3e, 4e, 5e, 6 génération)

- iPod 5e génération

- iPod touch (1er, 2e, 3e, 4e génération)

- iPhone (3e, 4e génération), iPhone 3GS

- En cas de problème avec votre iPod, rendez-vous sur le site Web http://www.apple.com/fr/support/ipod.

Contrôle d'un téléviseur avec la télécommande fournie

Vous pouvez commander votre téléviseur à l'aide des boutons ci-dessous.

OPEN/CLOSE/AIRC PLAYER TV RECEIVER 1 BO 2 DVD 3 STB 4 TV 5 GAME 6 CD 7 NOD 8 VCR 9 COMPLETE CLEAR 0 iPod USB CD/RESET

+ VOL - SOUND TV INPUT MUTEX PR/ CH

Appuyez sur Pour
(POWER) Mettre la télé en circuit et hors tension.
TV Commande la télé. Appuyez sur la touche correspondant à l'action désirée après avoir appuyé sur la touche TV.
Touches numériques 0-9:	Pour sélectionner des options numérotées dans un menu ou pour saisir des lettres.
TV INPUT	Sélectionner la source de la télé.
PR/CH ∧ / V	Balayer les chaînes préréglées.
VOL +/- Régler	e volume du téléviseur.

! Remarque

En fonction de l'unité raccordée, il se pourrait qu'il soit impossible de contrôler votre téléviseur à l'aide de certaines touches.

Confi guration de la télécommande pour contrôler votre téléviseur

La télécommande fournie avec l'appareil permet de contrôler votre téléviseur.

1. Mettre la télé en circuit.
2. Appuyez sur la touche TV sur la télécommande afi n de la placer en mode TV.

PLAYER TV RECEIVED 1 BD 2 DVD 3 STB 4 TV 5 SAVE 6 CD

1. Appuyez la touche TV et maintenez enfoncé pendant environ 3 secondes jusqu'à ce que la touche s'illumine.

PLAYER TV RECEIVER 1 RD 2 DVD 3 STB 4 TV 5 SAVE 6 CD

1. Utilisez les touches numériques pour composer le code du fabricant de votre télé (code à 3 chiff res).

Voir la liste de codes de fabricant aux pages 40-43.

1. Appuyez sur la touche ENTER ( Ⓞ) pour terminer la confi guration.

Certaines touches ou toutes pourraient ne pas fonctionner correctement à contrôler votre télé, cela dépend du modèle de la télé et il est possible que cela ce produise même après avoir saisi le code du fabricant approprié. Si vous remplacer les piles de la télécommande, le code saisi nécessitera être saisi de nouveau à partir de la réinitialisation automatique. Saisissez de nouveau le code approprié en répétant les étapes ici-haut indiquées.

Dépannage

Symptôme Cause Solution
Impossible de mettre l'appareil sous tension.	Le cordon d'alimentation est déconnecté.	Branchez fermement le cordon d'alimentation dans la fi che murale.
Il n'y a pas de son.	Les fi ls des haut-parleurs sont déconnectés.Le volume est trop bas.La fonction MUTE est activéeLe mode de décodage sélectionné ne correspond pas au format du signal d'entrée.Sélection erronée de source d'entrée.Connexions erronées entre les composants.	Vérifi ez les connexions des haut-parleurs.Ajustez le volume des haut-parleurs.Appuyez sur MUTE pour annuler l'eff et muet.Sélectionnez le mode de décodage disponible.Sélectionnez correctement la source d'entrée souhaitée.Eff ectuez les connexions correctement.
Les fréquences radio ne peuvent pas être captées correctement.	L'antenne est mal positionnée ou mal connectée.Le signal de la fréquence radio est faible.Aucune fréquence n'a été programmée ou les fréquences programmées ont été eff acées (lorsque vous cherchez une fréquence programmée).	Vérifi ez la connexion de l'antenne et ajustez sa position.Réglez la fréquence manuellement.Programmez des fréquences radio, voir la page 30 pour plus de détails.
Les fréquences programmées ne peuvent pas être captées.	Une fréquence incorrecte a été enregistrée.Les fréquences enregistrées sont eff acées.	Enregistrez la fréquence correcte.Enregistrez les fréquences encore.
Réception FM faible.	Aucune antenne n'est connectée.L'antenne n'est pas positionnée pour la réception optimale.	Connectez l'antenne.Vérifi ez la position de l'antenne.
La télécommande fonctionne mal / ne fonctionne pas du tout.	La télécommande n'est pas braquée directement sur l'appareil.La télécommande est trop éloignée de l'appareil.Il y a un obstacle entre la télécommande et l'appareil.Les piles de la télécommande sont déchargées.Le mode approprié d'entrée de données (RECEIVER, PLAYER, ou TV) n'est pas sélectionné sur la télécommande.	Braquez la télécommande directement sur l'appareil.Utilisez la télécommande à moins de 7m (23 pieds) de l'appareil.Enlevez l'obstacle.Remplacez les piles.Sélectionnez le mode approprié d'entrée de données (RECEIVER, PLAYER, ou TV). Pour plus de détails, voyez "Modes d'opération à distance" à la page 7.

Liste des codes fabricant

Choisissez un code fabricant de la liste.

Fabricant Numéro de code Fabricant Numéro de code
ADMIRAL 072, 081, 160, 161, 096 CELEBRITY 001
ADVENT 247 CETRONIC 043
AIKO 103 CINERAL 103, 120
AKAI 006, 146, 248 150, 157, 167, 078, 184, 185		CITIZEN 006, 002, 003, 004, 101, 103, 143
ALARON 028 CLASSIC 043
AMARK 112, 143 CONCERTO 004
AMERICA ACTION 043 CONTEC 043 051
AMPRO 073 CORONADO 143
ANAM 043, 054, 055, 056, 080, 112		CRAIG 043 054 028
AOC 058, 006, 004, 112		CROSLEY 164
APEX 227 CROWN 043, 143
APEX DIGITAL 015, 226, 037		CURTIS MATHES 006, 004, 101, 143, 011, 072, 081, 120, 164
AQUAVISION 148 CXC 043
ASTAR 189 DAEWOO		076, 103, 055, 004, 127, 143, 016, 043, 044, 125, 120
AUDIOVOX 076, 103, 043, 035, 145, 197		DAYTRON 004 143
AVION 219 DELL 041
BAYSONIC 043 DENON 011
BELL&HOWELL 072		DIGITAL PROJECTION 224
BENQ 241 DUMONT 004 073
BRADFORD 043 DWIN 102 104 16
BROKSONIC 096 DYNASTY 043
CANDLE 006, 002, 003, 004		DYNATECH 062
CAPEHART 058 DYNEX 145
CARVER 164 FISHER 007 057

Fabricant Numéro de code Fabricant Numéro de code
ELECTROBAND 001 HP 027, 039, 214, 085
ELECTROGRAPH 182 HUMAX 069
ELECTROHOME 024, 076, 143 HYPERION 253
ELEMENT 084, 190 HYUNDAI 049, 067
EMERSON	005, 028, 043, 048, 076, 096, 155, 004, 051, 143, 151, 153, 154, 213		ILO 183 145
EPSON	026 INFINITY	164
ESA	078 INFOCUS	068, 092, 097, 240
FUJITSU 164, 028, 198, 246, 066, 138		INSIGNIA	024, 145, 147, 148, 149, 180, 244
FUNAI	028 043 052 249		INKEL 129
FUTURETECH	043 INTEQ	073
GATEWAY	242 078		JBL 164
GE	006, 073, 144, 160, 161, 004, 008, 009, 034, 056, 074, 091, 155, 081, 120		JCB 001
GEM	078 JCPENNEY		004, 006, 008, 024, 030, 065, 101, 143, 156, 160
GIBRALTER	004 073		JENSEN 013
GOLDSTAR	004, 106, 119, 110, 112, 113, 127, 143		JVC 038, 001, 034, 083, 206, 159
GRUNPY	028, 043 KENWOOD	006 001
HAIER	084, 196 KLEGG	182
HALL MARK	004 KLOSS	002 059
HANNSPREE	046 KONKA	180
HARLEY DAVIDSON	028 KREISEN	090
HARMAN KARDON	164 KTV	006, 043, 143, 154
HARVARD	043 LG		004, 106, 119, 110, 112, 113, 127, 143, 084, 223
HISENSE	170, 179 LODGENET	072
HITACHI	163, 004, 007, 009, 011, 072, 010, 012, 023, 075, 143, 158, 166		LOEWE 207, 164

Annexe42

Fabricant Numéro de code Fabricant Numéro de code
LOGIK 072 PHILIPS		164,005,038,093,127,006,003,004,059,210,215,161,239
LUXMAN 004 PIONEER		023,025,135,176,004,018,006,209,234,118,131,140
LXI 007,015,052,081,160,164 POLAROID		015,077,078,079,070,177,178,190,199,200,212
MAGNAVOX	006,003,004,022,059,060,061,063,064,127,164,094,160,028,035,124,181,215	PORTLAND 004,143,103
MAJESTIC 072 PRISM 034
MARANTZ 164 006 PROSCAN 144,160,161
MATSUI 164 PROTON		004,058,143,171,173,112,086
MATSUSHITA	080 PROTRON 130,141,192,193,195
MEGATRON	004 PROVIEW 190
MINTEK 108,168	QUASAR	034,056,250
MITSUBISHI	109,024,042,004,040,146,028,081,225	RADIO SHACK 004,019,127,143,043
MOTOROLA	081 RCA	160,161,144,156,065,006,004,023,024,056,074,152,081,233
MTC	006,004,062,101	REALISTIC 007 019
MULTITECH	043 RUNCO 072 073 050 137 169
NAD	015,025	SAMPO 006 004 058 242
NIKO	220 SAMSUNG	004,101,127,133,143,160,089,105,211,228,229
NORCENT 124 SANSEI	120
NUVISION 221 SANSUI 096 145
OLEVIA	216,084,132	SANYO 007,053,057,082,020,
OPTIMUS	080 SCEPTRE 036
OPTOMA	029,032	SCOTCH 004
PANASONIC	080,098,243,251	SCOTT 004,005,028,043,048,143,191
PHILCO	006,003,004,024,056,059,060,063,064,127,143,164	SEARS 004,007,015,028,030,057,082,094,143,160,052,164
Fabricant Numéro de code Fabricant Numéro de code
SEMIVOX 043 TEKNIKA		002, 003, 004, 024, 028, 043, 072, 101, 143, 103, 164
SEMP 015 TELERENT 072
SHARP	081, 014, 019, 028, 004, 022, 143, 175	TERA 172
SHERWOOD 100 TMK 004
SIGNATURE 072 TNCI 073
SONY 001, 126, 139, 252 TOSHIBA		015, 030, 007, 040, 062, 101, 045
SOUNDESIGN	003, 004, 028, 043	TOTEVISION 143
SOYO 086 TRUTECH	087
SPECTRICON	112 UNIVERSAL 008 009
SPECTRONIQ	193, 195	VIDEO CONCEPTS 146
SQUAREVIEW	052 VIDIKRON 174, 188, 164, 050
SSS	004 043	VIDTECH 004
STARLITE	043 VIEWSONIC 122
SUNBRITE TV	245	VIORE 183, 236
SUPRE MACY	002 VISCO 190
SUPREME	001 VITO 084
SVA	079 VIZIO 078
SYLVANIA	006, 003, 059, 060, 063, 064, 127, 160, 164, 044, 249, 213, 238	WARDS 004, 064, 164, 008, 009, 019, 028, 060, 061, 063, 072, 074, 143
SYMPHONIC	052, 249	WESTING HOUSE 076, 036, 001, 217, 218
SYNTAX OLEVIA	216, 084, 132	WINBOOK 031
TANDY	081 YAMAHA 004 006, 115, 116, 162, 165
TATUNG	056 062	YORK 004
TECHNICS	034 080	YUPITERU 043
TECHNOL	ACE 028	ZENITH 072, 073, 095, 103, 011, 096
TECHVIEW	099 ZONDA 112
TECHWOOD	004

Marques commerciales et licences

HIGH DEFINITION MULTIMEDIA INTERFACE

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques déposées ou registrées de HDMI licensing LLC.

DIGITAL

PRO LOGIC II

Fabriqué sous licence de Dolby Laboratories. Dolby, Pro Logic et le sigle double D sont des marques commerciales de Dolby Laboratories.

dts

Digital Surround

Fabriqué sous licence des brevets américains suivants : 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,487,535 et autres brevets américains et mondiaux émis ou en cours d'homologation. DTS et le symbole DTS sont des marques déposées, et DTS Digital Surround et les logos DTS sont des marques de commerce de DTS, Inc. Le produit inclut un logiciel. © DTS, Inc. Tous droits réservés.

Les accessoires électroniques portant la mention « Made for iPod » ont été conçus pour fonctionner avec un iPod et sont certifi és conformes aux exigences d'Apple par le fabricant.

Les accessoires électroniques portant la mention « Works with iPhone » ont été conçus pour fonctionner avec un iPhone et sont certifi és conformes aux exigences d'Apple par le fabricant.

Apple n'est pas responsable pour le fonctionnement de cet appareil ou de sa compatibilité avec les normes réglementaires et de sécurité.

iPod est une marque commerciale d'Apple Inc., enregistrée aux États-Unis et dans d'autres pays. iPhone est une marque commerciale d'Apple Inc.

Spécifi cations

Généralités
Puissance requise Référez-vous à l'étiquette principale sur le panneau arrière.
Consommation d'énergie Référez-vous à l'étiquette principale sur le panneau arrière.
Dimensions (L x H x P) Approx. 430 x 60 x 243,5 mm (16,9 x 2,4 x 9,2 pouces)
Poids Net (Approx.): 2,9 kg (6,4 lbs)
Température de service 5 °C to 35 °C (41 °F to 95 °F)
Taux d'humidité toléré 5 % to 90 %
Alimentation USB DC 5 V	--- 1 A

Entrées/Sorties
HDMI IN/OUT (vidéo/audio) 19 broches (Type A, Connecteur HDMITM)
ANALOG AUDIO IN 2 Vrms (1 kHz, 0 dB), 600 Ω, prise RCA (L, R) x 1
DIGITAL IN (OPTICAL) 3 V (p-p), prise optique x 2
DIGITAL IN (COAXIAL) 3 V (p-p), Prise coaxial x 1
PORT. IN	0,5 Vrms (prise stéréo 3,5 mm)

Tuner
Plage de modulation de fréquences FM	87,5 à 108,0 MHz ou 87,50 à 108,00 MHz
Plage de modulation de fréquences AM	520 à 1 710 kHz

Amplificateur
Power output (4 Ω/ 3 Ω), (RMS), THD 10 %
Total	1 100 W
Avant	180 W x 2
Centrale	180 W
Arrière	180 W x 2
Caisson de basses	200 W (Passive)

Annexe46

Enceintes
Enceintes avant (gauche/droite)
Type 2 voie, 3 haut-parleur		Puissance d'entrée max.	360 W
Impédance nominale	4 Ω	Dimensions nettes (l x h x p)	280x1152x225 mm(11x45x8,9 inches)
Puissance d'entrée	180 W Poids net 3,33 kg (7,34 lbs)
Enceintes arrière (gauche/droite)
Type 1 voie, 1 haut-parleur		Puissance d'entrée max.	360 W
Impédance nominale	4 Ω	Dimensions nettes (l x h x p)	94 x 182 x 83 mm(3,7 x 7,2 x 3,3 inches)
Puissance d'entrée	180 W Poids net 0,61 kg (1,34 lbs)
Enceinte centrale
Type 2 voie, 3 haut-parleur		Puissance d'entrée max.	360 W
Impédance nominale	4 Ω	Dimensions nettes (l x h x p)	327 x 99 x 76 mm(12,9 x 3,9 x 3,0 inches)
Puissance d'entrée	180 W Poids net 1,21 kg (2,67 lbs)
Caisson de basses
Type 1 voie, 1 haut-parleur		Puissance d'entrée max.	400 W
Impédance nominale	3 Ω	Dimensions nettes (l x h x p)	190 x 385 x 358 mm(7,5 x 15,2 x 14,1 inches)
Puissance d'entrée	200 W Poids net 5,4 kg (11,9 lbs)

• La conception et les spécifi cations sont sujettes à changement sans préavis.

Entretien

Entretien de l'Unité

Entretien de l'Unité

Conservez la boite originelle et le matériel d'emballage. Si vous avez besoin de transporter l'unité, elle aura le maximum de protection si elle est emballée comme à l'usine.

Conserver propres les surfaces extérieures

• N'utilisez pas de liquides volatiles, comme de l'aérosol insecticide, près de l'unité.
• Un essuyage trop fort peut endommager la surface.
• Ne laissez pas de produits en caoutchouc ou en plastique en contact prolongé avec l'unité.

Nettoyage de l'unité

Pour nettoyez le récepteur, utilisez un chiff on doux et sec. Si les surfaces sont extrêmement sales, utilisez un chiff on doux à peine humidifié dans une solution de détergent moyen.

N'utilisez pas de détergents forts comme de l'alcool, du benzène ou du solvant, puisqu'ils peuvent endommager la surface de récepteur.

Conservation de l'unité

Cette unité est un dispositif de précision à haute technologie. Si la lentille optique ou les pièces du compartiment disque sont sales ou usées, la qualité de l'image diminuera. Pour plus de détails, contactez votre Centre d'assistance autorisé le plus prochain.

LG

Life's Good
