Type de produit	Compresseur d'air
Marque	Bavaria
Modèle	B-K 240-10
Tension/Fréquence réseau	220-240 V ~ 50 Hz
Puissance absorbée	1,5 kW
Mode de fonctionnement	S3 25% (2,5 min marche, 7,5 min repos)
Vitesse de rotation à vide (moteur)	3400 tr/min
Pression de service max	10 bars
Volume du réservoir sous pression	50 litres
Puissance d'aspiration théorique	230 l/min
Niveau de puissance acoustique garanti (LWA)	97 dB
Type de protection	IP20
Poids	22,2 kg
Alimentation	Secteur 220-240 V
Fonctions principales	Production d'air comprimé, gonflage, peinture au pistolet, nettoyage
Entretien et nettoyage	Vidanger l'eau de condensation après chaque utilisation, nettoyer avec chiffon humide et savon doux
Sécurité	Protection contre les chocs électriques, arrêt d'urgence, protection sonore (casque conseillé)
Pièces détachées et réparabilité	Brosses à charbon remplaçables par un professionnel ; pièces de rechange disponibles via le fabricant (indiquer type et numéro d'article)
Informations générales	Notice d'utilisation et consignes de sécurité incluses ; garantie légale

FOIRE AUX QUESTIONS - B-K 240-10 Bavaria

Comment vidanger l'eau de condensation du réservoir ?

Après chaque utilisation, ouvrez le bouchon fileté de vidange (1) en tournant le robinet de 90°. Penchez la cuve pour que l'eau s'écoule complètement, puis refermez en tournant de nouveau de 90°.

Que faire si le compresseur ne démarre pas ?

Vérifiez la tension secteur (câble, prise, fusible). Si la tension est trop basse, évitez les rallonges trop longues. Si la température extérieure est inférieure à +5°C, le moteur peut avoir du mal à démarrer. En cas de surchauffe, laissez refroidir quelques minutes.

Comment régler la pression de sortie ?

Utilisez le régulateur de pression (7) pour ajuster la pression visible sur le manomètre (6). La pression réglée est disponible au niveau du raccord rapide (5).

Puis-je utiliser ce compresseur pour peindre au pistolet ?

Oui, à condition de respecter les consignes de sécurité : n'utilisez que des produits avec un point d'inflammation supérieur à 55°C, ne fumez pas, et assurez une ventilation suffisante (volume de la pièce > 30 m³).

Comment nettoyer le compresseur ?

Débranchez l'appareil et attendez qu'il refroidisse. Nettoyez les surfaces avec un chiffon humide et un peu de savon doux. N'utilisez pas de solvants ni de détergents agressifs. Évitez que l'eau pénètre à l'intérieur.

Quelle est la pression maximale d'utilisation ?

La pression de service maximale est de 10 bars. Le pressostat est réglé en usine pour couper à 10 bars et redémarrer à 8 bars.

Comment remplacer le câble d'alimentation endommagé ?

Le remplacement doit être effectué par le fabricant, son service après-vente ou un électricien qualifié afin d'éviter tout risque de choc électrique.

Le compresseur est très bruyant, est-ce normal ?

Oui, le niveau de bruit garanti est de 97 dB. Il est impératif de porter une protection auditive pendant l'utilisation.

Comment stocker le compresseur lorsqu'il n'est pas utilisé ?

Rangez-le dans un endroit sec, à l'abri du gel (température entre 5 et 30°C), hors de portée des enfants. Débranchez-le, vidangez l'eau de condensation et dégonflez les outils raccordés.

Quels accessoires sont fournis avec le compresseur ?

La livraison comprend : 2 roues, 1 pied d'appui, 1 pistolet de gonflage avec manomètre, 1 adaptateur de soufflage, 1 kit adaptateur 3 pièces, 1 tuyau spiralé, 1 accouplement rapide en Y et la notice d'utilisation.

MODE D'EMPLOI B-K 240-10 Bavaria

1. Consignes de sécurité....18
2. Description de l'appareil et contenu de la livraison....20
3. Utilisation conforme à la finalité ....21
4. Caractéristiques techniques....21
5. Instructions d'installation ....21
6. Montage et fonctionnement....21
7. Remplacement de la ligne de raccordement réseau 23
8. Nettoyage, maintenance et commande de pièces de rechange 23
9. Stockage 24
10. Mise au rebut et recyclage....24
11. Origine possible des pannes 25

F

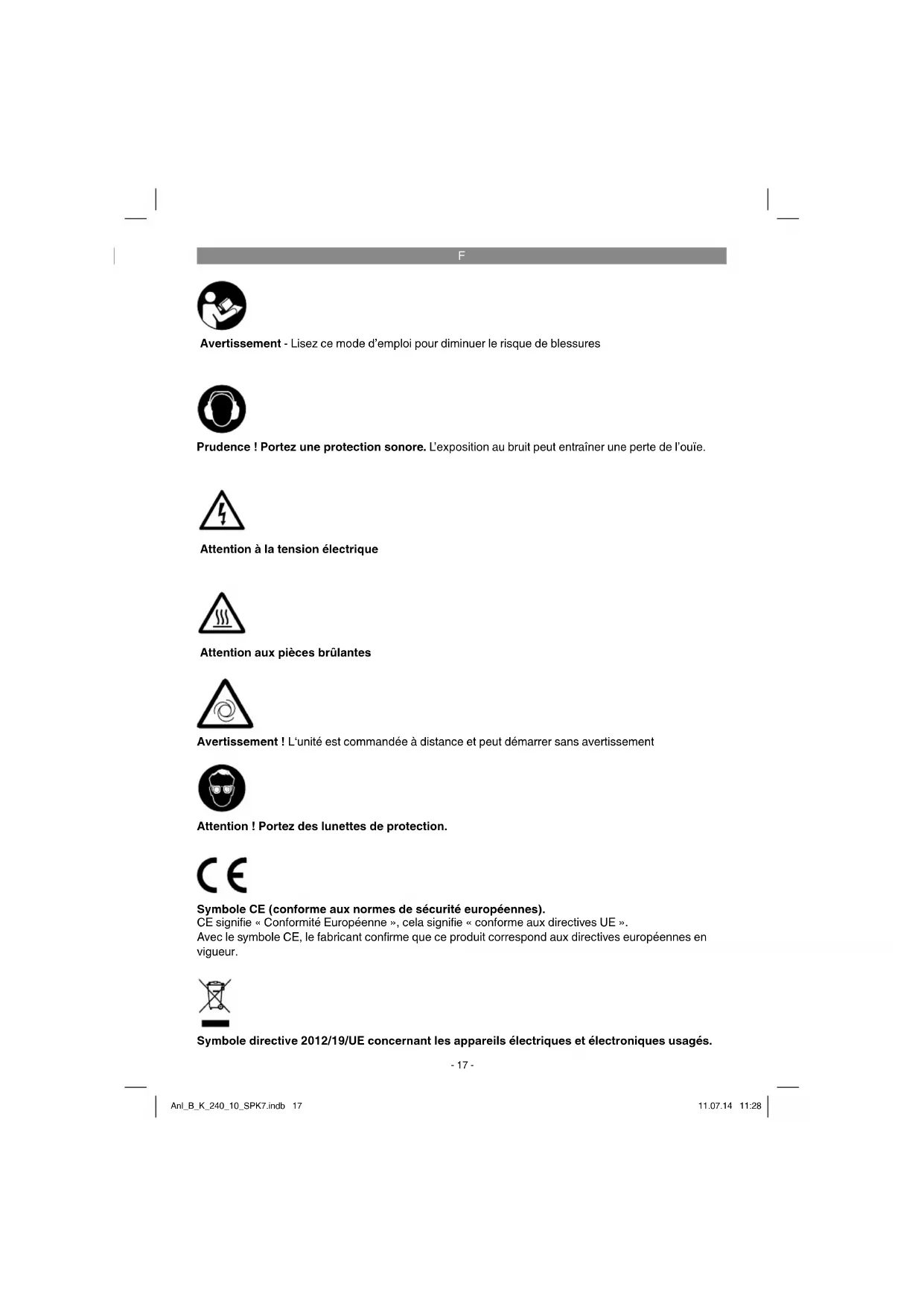

Avertissement - Lisez ce mode d'emploi pour diminuer le risque de blessures

Prudence ! Portez une protection sonore. L'exposition au bruit peut entraîner une perte de l'ouïe.

Attention à la tension électrique

Attention aux pièces brûlantes

Avertissement ! L'unité est commandée à distance et peut démarrer sans avertissement

Attention ! Portez des lunettes de protection.

Symbole CE (conforme aux normes de sécurité européennes).

CE signifie « Conformité Européenne », cela signifie « conforme aux directives UE ».

Avec le symbole CE, le fabricant confirme que ce produit correspond aux directives européennes en vigueur.

Symbole directive 2012/19/UE concernant les appareils électriques et électroniques usagés.

F

Attention!

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afi n d'éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d'emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l'appareil doit être remis à d'autres personnes, veillez à leur remettre aussi ce mode d'emploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

1. Consignes de sécurité

1.1 Consignes de sécurité

Consignes de sécurité d'ordre général pour les outils électriques

Avertissement!

Veuillez lire toutes les consignes de sécurité et instructions. L'omission des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

Attention! Lors de l'utilisation de ce compresseur, il est impératif de suivre les instructions de sécurité suivantes pour vous protéger contre le choc électrique et les risques de blessure et d'incendie. Lisez et respectez ces instructions avant d'utiliser l'appareil.

Cet appareil ne convient pas aux personnes (y compris les enfants) qui en raison de leurs capacités physiques, sensorielles ou intellectuelles ou leur manque d'expérience et/ou de connaissances ne peuvent pas l'utiliser de manière sûre, à moins d'être surveillées et de recevoir les instructions relatives à l'utilisation de l'appareil par une personne responsable de leur sécurité. Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil.

1. Maintenez la zone de travail en ordre.

- Le désordre dans la zone de travail augmente le risque d'accident.

2. Prenez les influences de l'environnement en considération.

- N'exposez pas le compresseur à la pluie. Ne l'utilisez pas dans un environnement humide ou détrempé. Veillez à un bon éclairage. N'utilisez pas le compresseur à proximité de liquides ou gaz infl ammables.

3. Protégez-vous contre le choc électrique.

- Evitez le contact avec des pièces mises à la terre, telles que les tubes, les appareils de chauff age, les cuisinières électriques ou les réfrigérateurs.

4. Tenez les enfants éloignés!

- Prenez soin que d'autres personnes ne touchent pas le compresseur ou le câble. Tenez-les à l'écart de votre zone de travail.

5. Conservez votre compresseur à un endroit sûr.

- Il est conseillé de conserver le compresseur non utilisé dans un local sec et fermé et inaccessible aux enfants.

6. Ne surchargez pas votre compresseur.

- Vous travaillez mieux et plus sûrement dans la plage de puissance indiquée.

7. Portez des vêtements de travail appropriés.

- Ne portez pas de vêtements larges ou de bijoux. Ils pourraient être happés par des pièces mobiles. Il est recommandé de porter des gants en caoutchouc et des chaussures antidérapantes pendant les travaux à l'extérieur. Si vous avez les cheveux longs, portez un fi let.

8. Préservez le câble.

- Ne tirez pas le compresseur par le câble; n'utilisez pas le câble pour retirer la fi che de la prise de courant. Préservez le câble de la chaleur, de l'huile et des arêtes vives.

9. Entretenez votre compresseur soigneusement.

- Maintenez votre compresseur propre pour assurer un bon fonctionnement en toute sécurité. Respectez les consignes d'entretien. Contrôlez régulièrement la fi che et le câble; en cas de détérioration, faites-les remplacer par un spécialiste agréé. Contrôlez régulièrement les câbles de rallonge et remplacez-les s'ils sont endommagés.

10. Retirez la fi che de la prise de courant. - En cas de non-utilisation et avant l'entretien.

11. Evitez le démarrage intempestif.

- Avant de brancher l'appareil, vérifi ez que l'interrupteur est mis hors circuit.

F

12. Utilisation du câble de rallonge à l'extérieur.

- N'utilisez à l'extérieur que des câbles homologués à cet effet et spécifiquement marqués.

13. Soyez toujours attentif.

Soyez minutieux dans votre travail et faites preuve de bon sens. N'utilisez pas lecompresseur si vous êtes peu concentré.

14. Contrôlez que le compresseur n'est pas endommagé.

- Avant d'utiliser le compresseur, vérifi ez soigneusement que les dispositifs de sécurité ou les pièces légèrement endommagées fonctionnent parfaitement et conformément aux fins. Vérifiez que le fonctionnement des pièces mobiles est assuré; vérifi ez qu'elles ne sont pas coincées ou endommagées. Toutes les pièces doivent être correctement montées pour garantir un fonctionnement optimal. Les dispositifs de sécurité et les pièces détériorés seront réparés ou remplacés de manière adéquate par un service après-vente, sauf autre indication dans les instructions de service. Les interrupteurs endommagés seront remplacés par un service après-vente. N'utilisez pas d'outils dont l'interrupteur ne se laisse pas mettre en et hors service.

15. Attention!

- Nous vous conseillons pour votre propre sécurité d'utiliser uniquement les accessoires et les appareils supplémentaires indiqués dans le mode d'emploi ou recommandés ou indiqués par le fabricant. L'utilisation d'outils ou accessoires autres que mentionnés dans le mode d'emploi ou dans le catalogue, peut entraîner des risques de blessure pour votre personne.

16. Faites eff ectuer des réparations exclusivement par un spécialiste électricien.

- Ne confi ez les réparations qu'à un spécialiste électricien, sinon il y a risque d'accident pour l'utilisateur.

17. Bruit

- Portez une protection de l'ouïe lors de l'utilisation du compresseur.

18. Remplacement de la conduite de raccordement

- Lorsque la ligne de raccordement est endommagée, le producteur ou un(e) spécialiste en électricité doit la remplacer afi n d'éviter tout danger.

1.2 Consignes de sécurité relatives au travail avec de l'air comprimé et des pistolets à air

• La pompe du compresseur et les câbles atteignent des températures élevées en fonctionnement. Tout contact provoque des brûlures.
• L'air aspiré par le compresseur doit être maintenu exempt d'impuretés, elles pourraient entraîner des explosions ou des incendies dans la pompe du compresseur.
• Maintenez la pièce de connexion du flexible de la main pendant que vous détachez le raccord. Vous éviterez de la sorte des blessures par le tuyau qui rebondit.
• Portez des lunettes de protection lorsque vous travaillez avec le pistolet à air. Des corps étrangers et des pièces emportées par le souffle peuvent provoquer facilement des blessures.
• Ne dirigez pas le jet sur des personnes et ne nettoyez pas des vêtements au corps avec le pistolet à air. Risque de blessure !

1.3 Consignes de sécurité lors de la peinture au pistolet

• N'utilisez pas de vernis ou de détergent ayant un point d'inflammation inférieur à 55° C. Danger d'explosion !
• Ne chauffez pas la laque et le détergent. Danger d'explosion !
• Lorsque vous utilisez des liquides nuisibles pour la santé, il est nécessaire de porter des appareils filtrants (masques) à des fins de protection. Respectez également les indications des producteurs de telles substances en ce qui concerne les mesures de sécurité.
• Respectez les indications sur les emballages des matériaux traités et les marquages de l'ordonnance relative aux substances dangereuses. Le cas échéant, prenez des mesures de protection supplémentaires, portez en particulier des vêtements adéquats et masques.
• Il ne faut pas fumer pendant la pulvérisation tout comme dans l'espace de travail. Danger d'explosion ! Les vapeurs de peinture sont aussi facilement inflammables.
• Aucun foyer, ni flamme nue, ni aucune machine produisant des étincelles ne doivent être présentes ni utilisées.
• Ne consommez pas et ne conservez pas d'aliments et de boissons dans l'espace de travail. Les vapeurs de couleurs sont nocives à la santé.

F

• L'espace de travail doit avoir plus de 30 m3 et il faut garantir un renouvellement d'air suffisant lors de la pulvérisation et du séchage. Ne pulvérisez pas contre le vent. Respectez toujours les règlements de la police locale lorsque vous pulvérisez des produits combustibles ou dangereux.
• N'utilisez pas de fluides comme de l'essence minérale, du butylalcool et du chlorure de méthylène en association avec le tuyau de refoulement en C.P.V. Ces fluides détruisent le tuyau de refoulement.

1.4 Fonctionnement de réservoirs de pression

• Toute personne qui exploite un récipient sous pression doit le conserver en bon état, l'exploiter dans les règles de l'art, le surveiller, procéder immédiatement à tous travaux d'entretien et de réparation nécessaires et prendre les mesures de sécurité nécessaires en fonction des circonstances.
  L'autorité de surveillance peut ordonner dans certains cas des mesures de surveillance nécessaires.
• Il ne faut pas exploiter un récipient à pression, lorsqu'il présente des vices qui menacent les employés ou des tiers.
• Contrôlez le réservoir de pression avant chaque service pour déceler la rouille et les détériorations. Il ne faut pas exploiter le compresseur avec réservoir de pression rouillé ou endommagé. Faites un constat de l'endommagement et adressez-vous au service après-vente.

Conservez bien ces consignes de sécurité.

2. Description de l'appareil et contenu de la livraison

2.1 Description de l'appareil (fi g. 1-3)

1. Bouchon fi leté de vidange pour l'eau de condensation
2. Récipient sous pression
3. Roue
4. Pied d'appui
5. Accouplement rapide (air comprimé régulé) avec raccordement en Y
6. Manomètre (la pression réglée est lisible)
7. Manostat régulateur
8. Interrupteur marche/arrêt

9. Poignée de transport

10. Fixation des accessoires

11. Pistolet de gonfl age à manomètre avec manomètre
12. Adaptateur de souffl age
13. Kit d'adaptateur 3 pièces (a-c)
14. Tuyau spiralé
15. Tuyau de remplissage (adaptateur pour valves de voitures)

A Vis de l'axe

B Écrou de blocage

C Vis

D Rondelle

2.2 Contenu de la livraison

• Ouvrez l'emballage et extrayez délicatement l'appareil de son emballage.
• Retirez le matériel d'emballage tout comme les sécurités d'emballage et de transport (s'il y en a).
  • Vérifiez si la livraison est bien complète.
• Contrôlez si l'appareil et ses accessoires ne sont pas endommagés par le transport.
• Conservez l'emballage dans la mesure du possible jusqu'à la fin de la période de garantie.
  • Faites attention au poids de l'appareil.
• Demandez, si nécessaire, de l'aide à une personne tierce.

Attention!

L'appareil et le matériel d'emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s'étouff er !

• 1x compresseur
2x roues
• 2x vis de l'axe
• 4x écrou de blocage
2x vis
• 2x rondelles
• 1x pied d'appui
- 1x pistolet de gonflage à manomètre avec manomètre et tuyau de remplissage
• 1x adaptateur de soufflage
• 1x kit d'adaptateur 3 pièces
• 1x tuyau spiralé
- 1x accouplement rapide avec raccordement en Y
• Mode d'emploi d'origine

F

3. Utilisation conforme à la fi nalité

Le compresseur sert à produire de l'air comprimé pour les outils fonctionnant à l'air comprimé.

La machine doit exclusivement être employée conformément à sa destination. Chaque utilisation allant au-delà de cette aff ectation est considérée comme non conforme. En cas de dommages consécutifs et de blessures de tout genre, le producteur décline toute responsabilité et l'opérateur/l'exploitant est tenu pour responsable.

Veillez au fait que nos appareils, conformément à leur destination, n'ont pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Caractéristiques techniques

Tension/fréquence réseau : ....220-240 V \~ 50 Hz Puissance absorbée : ....1,5 kW Mode de fonctionnement : ....S3 25% Vitesse de rotation à vide n 0 (moteur) : 3400 1/min Pression de service en bars : ....max. 10 Volume du récipient sous pression (en litres) : . 50 Puissance d'aspiration théorique l/min : . env. 230 Niveau de puissance acoustique garanti L WA en dB : ....97 Imprécision K _WA : ....1,5 dB Type de protection : ....IP20 Poids de l'appareil en kg : ....env. 22,2

S3 25% : Service discontinu sans démarrage, sans freinage (temps de marche 10 min). En service discontinu, on indique toujours le temps de marche en pourcentage (25 %) afi n que, lors des temps de repos, la surtempérature engendrée puisse être éliminée par le refroidissement par convection. Le service discontinu est constitué du temps de marche et des temps de repos pour refroidissement et appelé jeu de fonctionnement. La période de référence dure 10 minutes. 25 % de temps de marche signifi e que l'appareil électrique peut être utilisé pendant 2,5 minutes à la puissance absorbée nominale, et qu'il s'ensuit ensuite une phase de refroidissement de 7,5

minutes.

Les valeurs de niveau de bruit ont été déterminées conformément à EN ISO 3744.

5. Instructions d'installation

Avertissement

Assurez-vous, avant de brancher la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

• Vérifiez que l'appareil n'a pas été endommagé pendant le transport. En cas d'avarie, informez immédiatement l'entreprise de transport qui a livré le compresseur.
• Il est recommandé d'installer le compresseur à proximité du consommateur.
• Evitez les tuyaux à air et les câbles d'alimentation (câbles de rallonge) longs.
• Veillez à ce que l'air aspiré soit sec et sans poussière.
  N'installez pas le compresseur dans un local humide ou détrempé.
• Le compresseur doit être utilisé uniquement dans des endroits adéquats (bonne ventilation, température ambiante +5°C - +40°C). Il ne doit y avoir dans la salle aucune poussière, aucun acide, aucune vapeur, aucun gaz explosif ou inflammable.
• Le compresseur doit être employé dans des endroits secs. Il ne peut être utilisé dans des zones où l'on travaille avec des éclaboussures d'eau.
• Exploitez l'appareil uniquement sur un support solide, et plat.

6. Montage et fonctionnement

Avertissement !

Avant la mise en service, montez l'appareil impérativement dans son ensemble!

Vissez le raccordement rapide en Y (5) sur la sortie d'air comprimé de la cuve. Le raccordement rapide en Y est déjà préparé pour le vissage avec une bande d'étanchéité sur le fi letage.

6.1. Montage du pied d'appui (4)

Le buttoir en caoutchouc fourni doit être monté selon la fi gure 4.

F

6.2. Montage des roues (3)

Les roues fournies doivent être montées selon les fi gures 5 et 6.

6.3 Raccordement électrique

Veillez, avant la mise en service, à ce que la tension du secteur et la tension de service soient les mêmes en vous reportant à la plaque signalétique de la machine. Les longs câbles d'alimentation tout comme les rallonges, tambours de câble etc. qui entraînent des chutes de tension et peuvent empêcher le démarrage du moteur. Lorsque la température descend en dessous de 5° C, le moteur marche durement et peut ne pas démarrer.

6.4 Interrupteur marche / arrêt (8)

Pour mettre le compresseur en service, il faut appuyer sur le bouton (8).

Pour mettre le compresseur hors circuit, il faut appuyer à nouveau sur le bouton (8) (Figure 1).

6.5 Réglage de pression : (fi gure 1)

• Le régulateur de pression (7) permet de régler la pression sur le manomètre (6).
• La pression réglée peut être prise au niveau du raccord rapide (5).

6.6 Réglage de l'interrupteur manométrique

L'interrupteur manométrique est ajusté à l'usine. Pression de mise en circuit: 8 bar Pression de mise hors circuit: 10 bar

6.7 Transport

• Pour faire rouler le compresseur, utilisez la poignée de transport.
• Pour soulever le compresseur, utilisez la poignée de transport. Faites attention au poids de l'appareil ! (voir Caractéristiques techniques)
• Demandez, si nécessaire, de l'aide à une personne tierce.
• Pour le transport dans des véhicules, sécurisez le compresseur selon les réglementations correspondantes.

6.8 Tuyau d'air comprimé avec accouplement rapide (fi g. 3b, 8, 9)

Raccorder :

Poussez l'embout de votre outil à air comprimé dans l'accouplement rapide, la douille saute automatiquement vers l'avant.

Séparer :

Tirez la douille en arrière et retirez l'outil.

Avertissement ! Lorsque vous défaites l'accouplement rapide, tenez bien la pièce d'accouplement, afi n d'éviter des blessures en raison du tuyau qui rebondit.

6.9 Pistolet de gonfl age à manomètre avec adaptateurs (fi g. 3b)

Pression de fonctionnement en bars : 0 - 8

Domaine d'application :

Le pistolet de gonfl age à manomètre permet de remplir les pneus automobiles avec précision et en toute simplicité. Le manomètre sert au contrôle de la pression de gonfl age. La soupape (e) d'évacuation intégrée permet de diminuer la pression de gonfl age lorsqu'elle est trop importante.

Le pistolet de gonfl age à manomètre est équipé d'un adaptateur de valve pour valves de pneus.

Avertissement !

Après le remplissage, contrôlez la pression réglée des pneus en utilisant un appareil de mesure étalonné, par exemple dans une station essence.

Utilisation comme pistolet à air

Pour utiliser le pistolet de gonfl age à manomètre comme pistolet à air, commencez par dévisser le tuyau avec l'adaptateur de valve pour pneus. L'adaptateur à air (12) peut maintenant être vissé sur le pistolet de gonfl age à manomètre.

Domaine d'application :

Pour nettoyer / souffl er des creux ou les endroits diffi cilement accessibles et pour nettoyer les appareils encrassés. Le levier de soutirage à commande continue permet de doser avec précision l'air comprimé.

F

6.10 Instructions relatives au set adaptateur (fig. 3b)

Les illustrations suivantes vous indiquent comment utiliser correctement votre adaptateur avec les différentes soupapes.

Aiguille bille

Domaine d'application : gonfl age de ballons. Cette aiguille à ballons peut être utilisée pour gonfl er divers ballons.

Astuce : humidifiez légèrement l'aiguille avant de l'introduire dans le ballon, cela évitera d'endommager la soupape.

• Adaptateur de soupape

Domaine d'application : convient aux valves éclairs des chambres à air de vélos. L'adaptateur de valve (13b) éclair permet de gonfl er facilement les chambres à air de vélos.

• Adaptateur universel en cône (13c)

Domaine d'application : permet de gonfl er des matelas pneumatiques et similaires.

7. Remplacement de la ligne de raccordement réseau

Danger!

Si la ligne de raccordement réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualification semblable afin d'éviter tout risque.

8. Nettoyage, maintenance et commande de pièces de rechange

Danger!

Retirez la prise du réseau avant chaque travail de réglage et de maintenance.

⚠️Danger!

Attendez jusqu'à ce que le compresseur ait refroidi ! Risque de brûlure !

⚠️ Danger!

Avant tous travaux de nettoyage et de maintenance, mettez l'appareil hors pression. Utilisez pour cela le pistolet de gonfl age à manomètre (cf. fi g. 8, 9) et actionnez le levier de détente jusqu'à ce qu'il n'y ait plus d'air qui s'échappe ou ouvrez le robinet de vidange (cf. fi g. 7) sachant que de l'eau de condensation peut s'écouler.

Danger!

Éteignez toujours l'appareil après utilisation et débranchez la fi che de contact.

8.1 Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
• Nous recommandons de nettoyer l'appareil aussitôt après chaque utilisation.
• Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez aucun produit de nettoyage ni détergent; ils pourraient endommager les pièces en matière plastique de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil. La pénétration de l'eau dans un appareil électrique augmente le risque de décharge électrique.
• Détachez le tuyau et les outils de pulvérisation du compresseur avant de commencer le nettoyage. Le compresseur ne doit pas être lavé à l'eau, avec des solvants ou autres produits du même genre.

F

8.2 Eau de condensation (Figure 7)

Attention!

Afi n de maintenir le récipient de pression (2) durablement en bon état, il faut vidanger l'eau de condensation après chaque utilisation en ouvrant le bouchon fi leté de vidange (1). Pour ouvrir, il faut tourner le robinet du bouchon fi leté de vidange de 90°. Penchez également la cuve de telle manière que le bouchon fi leté de vidange soit le point le plus bas dans la cuve et que l'eau de condensation puisse s'écouler complètement. Tournez ensuite de nouveau le robinet de 90° afi n de le refermer. Vérifi ez avant toute utilisation que le récipient sous pression n'est pas sujet à la rouille ou n'a pas subi de dommages. Le compresseur ne doit pas être utilisé avec un récipient sous pression endommagé ou rouillé. Si vous constatez des dommages, veuillez vous adresser à l'atelier du service après-vente.

8.3 Brosses à charbon

Si les brosses à charbon font trop d'étincelles, faites-les contrôler par des spécialistes en électricité. Attention! Seul un électricien professionnel est habilité à remplacer les brosses à charbon.

8.4 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

• Type de l'appareil
• No. d'article de l'appareil
• No. d'identification de l'appareil
- No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l'adresse www.isc-gmbh.info

9. Stockage

Entreposez l'appareil et ses accessoires dans un endroit sombre, sec et à l'abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l'outil électrique dans l'emballage d'origine.

Avertissement

Tirez la fi che de contact, ventilez l'appareil et tous les outils à air comprimé raccordés. Rangez le compresseur de manière à ce qu'aucune personne non autorisée ne puisse le mettre en service.

Attention!

Le compresseur doit être conservé dans un endroit sec et dont l'accès est interdit aux personnes non autorisées. Ne le renversez pas, conservez-le uniquement debout !

10. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l'appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l'administration de votre commune.

Uniquement pour les pays de l'Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l'environnement.

Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l'appareil électrique est obligé, en guise d'alternative à un envoi en retour, de contribuer à un recyclage eff ectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

F

11. Origine possible des pannes

Problème	Origine
Le compresseur ne marche pas.	1. Tension secteur pas présente.2. Tension secteur trop basse.3. Température extérieure trop faible.4. Moteur surchauff é.	1. Contrôlez le câble, la fi che de contact, le fusible et la prise de courant.2. Evitez des rallonges de câble trop longues. Utilisez des rallonges de câble avec suffi samment de diamètre de brin.3. Ne vous en servez pas à une température inférieure à +5°C.4. Laissez refroidir le moteur, le cas échéant, éliminez l'origine de la surchauff e.
Lecompresseur fonctionne, cependant aucune pressi-on n'est présente.	1. Soupape anti-retour non étanche2. Joints cassés.3. Bouchon fi leté de vidange pour l'eau condensée (1) perméable.	1. Remplacez la soupape anti-retour.2. Contrôlez les joints, faites remplacer les joints cassés dans un atelier.3. Resserrez la vis manuellement. Contrôlez le joint sur la vis, replacez-le le cas échéant.
Lecompresseur fonctionne, la pression est affi chée sur le manomètre, mais les outils ne fonctionnent pas.	1.Raccordsdefl exibles perméables.2. Raccord rapide non étanche.3. Pas assez de pression réglée sur le régulateur de pression.	1. Contrôlez le tuyau d'air comprimé et les outils, le cas échéant, replacez-le.2. Contrôlez le raccord rapide, le cas échéant, replacez-le.3. Ouvrez encore le régulateur de pression.

F

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d'extraits, est uniquement permise une fois l'accord explicite de l'ISC GmbH obtenu.

Sous réserve de modifi cations techniques
