Caractéristiques techniques	Module GPS ACME avec précision de localisation de 5 mètres, fréquence de mise à jour de 1 Hz, interface de communication série.
Utilisation	Conçu pour des applications de navigation, suivi de flotte, et intégration dans des systèmes embarqués.
Maintenance et réparation	Vérifier régulièrement les connexions et la mise à jour du firmware pour assurer un fonctionnement optimal.
Sécurité	Éviter l'exposition à des températures extrêmes et à l'humidité pour garantir la durabilité du module.
Informations générales	Compatible avec divers protocoles de communication, dimensions compactes pour une intégration facile.

FOIRE AUX QUESTIONS - GPS Modul ACME

Comment puis-je mettre à jour le firmware de mon ACME GPS Modul ?

Pour mettre à jour le firmware, téléchargez la dernière version sur notre site web, puis connectez le module à votre ordinateur et suivez les instructions fournies dans le guide d'utilisation.

Pourquoi mon ACME GPS Modul ne capte-t-il pas le signal GPS ?

Assurez-vous que le module est placé dans un endroit dégagé, loin des obstructions comme les bâtiments ou les arbres. Vérifiez également que l'antenne est correctement connectée.

Comment réinitialiser mon ACME GPS Modul ?

Pour réinitialiser le module, maintenez le bouton de réinitialisation enfoncé pendant 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le.

Mon ACME GPS Modul ne s'allume pas, que faire ?

Vérifiez que le module est correctement alimenté. Assurez-vous que le câble d'alimentation est bien connecté et que la source d'alimentation fonctionne.

Comment puis-je connecter mon ACME GPS Modul à mon appareil ?

Pour connecter le module, activez le Bluetooth ou le Wi-Fi sur votre appareil, puis recherchez le module dans la liste des dispositifs disponibles et suivez les instructions pour l'appairer.

Que faire si mon ACME GPS Modul ne communique pas avec mon smartphone ?

Assurez-vous que l'application est à jour et que le Bluetooth est activé sur votre smartphone. Vérifiez également que le module est bien chargé et à portée.

Puis-je utiliser l'ACME GPS Modul à l'intérieur ?

Il est recommandé d'utiliser le module à l'extérieur pour une meilleure réception du signal GPS, mais il peut parfois capter le signal à l'intérieur, selon l'emplacement.

Y a-t-il une garantie pour l'ACME GPS Modul ?

Oui, l'ACME GPS Modul est couvert par une garantie de 2 ans contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

Où puis-je trouver le manuel d'utilisation de l'ACME GPS Modul ?

Le manuel d'utilisation est disponible en téléchargement sur notre site web dans la section support.

MODE D'EMPLOI GPS Modul ACME

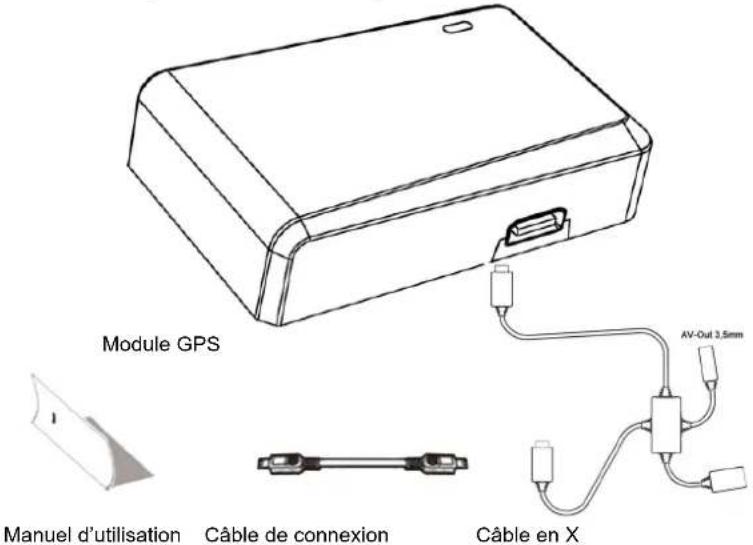

Contenu de la boite Assurez-vous que le matériel est complet avant de l’utiliser! Module GPS

Manuel d’utilisation Câble de connexion Câble en X Fonctionnement du module GPS Le module GPS associe aux prises de vue vidéo les données GPS et le suivi sur une carte du parcours réalisé. L’utilisation du software sur votre PC vous permet de visualiser toutes ces données combinées. Les données GPS ne sont pas disponibles sur l’écran de la FlyCamOne HD 720p/ CarCamOne HD 720p. En revanche, elles le sont sur celui de la FlyCamOne HD 1080p. Néanmoins, en connectant l’écran externe (FCHD02), vous pourrez visualiser ces informations sur l’une ou l’autre des FlyCamOne HD. En plus des informations vidéo enregistrées, le module GPS édite un fichier texte sur votre carte SD qui contient les données GPS. Afin d’analyser ou de revisualiser les informations GPS de vos enregistrements, vous devez télécharger le logiciel „FlyCamOne HD Player“. Pour cela, vous devez vous rendre sur notre site : www.acme-online.de/download

Le logiciel est compatible avec Windows XP, Windows 7 et supérieur.. Lorsque vous utilisez le module sur un modèle réduit volant, la vitesse, la distance par rapport à votre point de départ ainsi que la force G peuvent être visualisées.12 Votre positionnement géographique, le temps de vol,l’espace restant sur la carte SD ainsi que le niveau de batterie et le statut de votre enregistrement peuvent également être visualisés. La vitesse maximum atteinte ainsi que la force G maximum sont également disponibles. Une mise à jour du Firmware des FlyCamOneHD vous permettra d’obtenir la fonction retour à votre point de départ "Home-arrow". Une flèche sera alors présente sur votre tableau de bord vous indiquant la direction à suivre pour retourner à votre point de départ. Utilisé avec la CarCamOne, le module vous permet de visualiser votre vitesse actuelle, la vitesse maximum atteinte, la distance parcourue, la force G maximum, l’angle d’inclinaison de la force G. Les pares brises athermiques peuvent empécher la bonne réception du signal GPS et augmenter le temps de réception des données de 2-4 minutes. Installation du module GPS Le câble fourni permet de connecter le module GPS à la caméra de différentes façons Assurez-vous que le module GPS est bien tourné en direction du ciel.

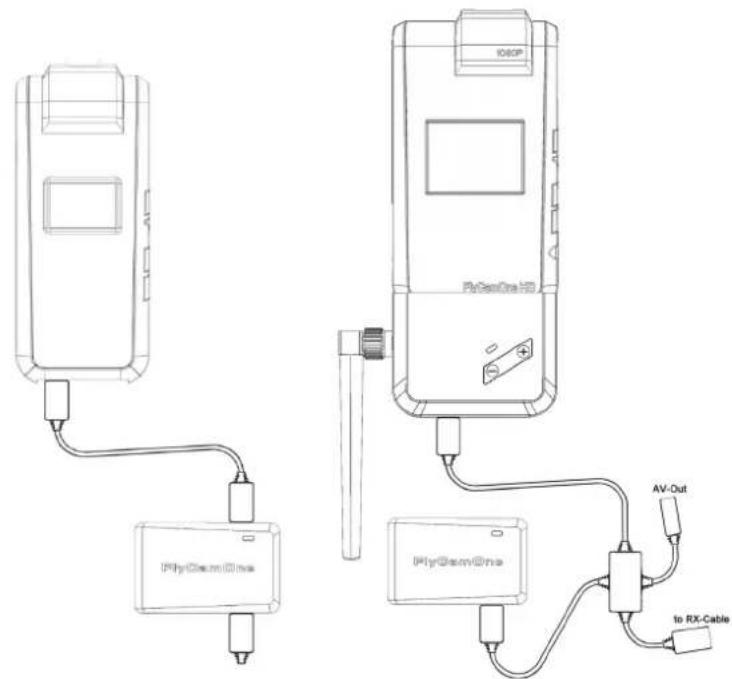

1. Possibilité : Caméra >

Câble de connexion >Module GPS

2. Possibilité : Caméra > Câble de connexion >Module GPS

3. Possibilité : Caméra >Câble en X > Module GPS13

Lorsque le module GPS est connecté à la caméra il n’est pas nécessaire de l’activer via celle- ci. Dés que l’enregistrement est actif, le module GPS enregistre automatiquement les données. Elles sont sauvegardées sur la carte SD sous la forme d’un fichier texte. Les données GPS ne peuvent être affichées sur l’écran de la FlyCamOne HD 720p et de la CarCamOne HD 720. Néanmoins, elles peuvent être affichées sur celui de la FlyCamOne HD 1080p. Lorsque l’écran auxiliaire est connecté à la caméra (FCHD02) toutes les données GPS sont affichées.

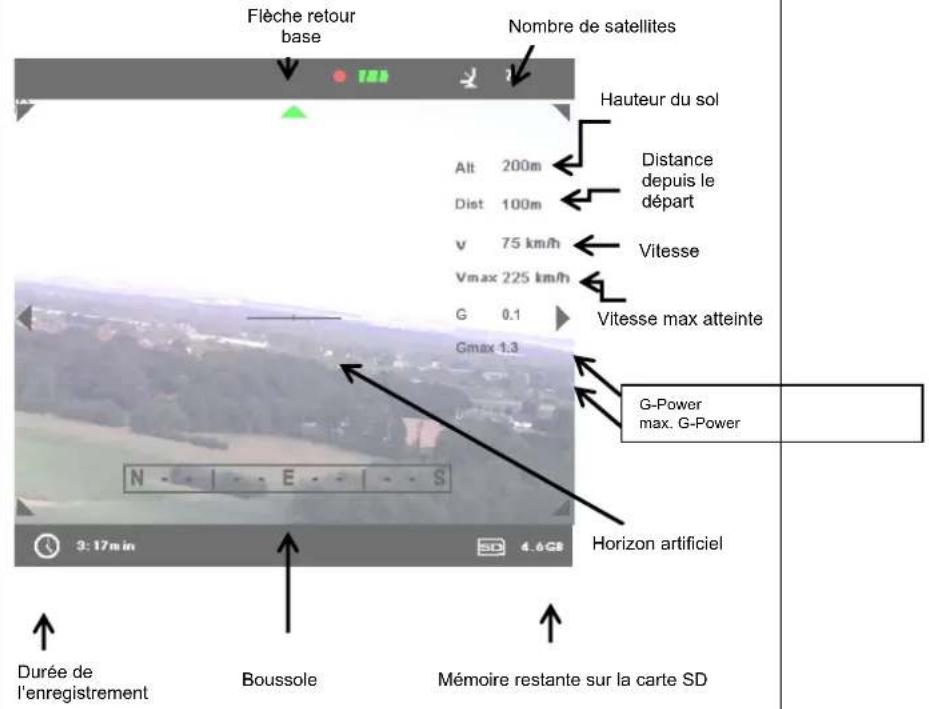

Boussole Nombre de satellites Hauteur du sol Distance depuis le départ Vitesse Vitesse max atteinte Durée de l’enregistrement Mémoire restante sur la carte SD Flèche retour base G-Power max. G-Power Horizon artificiel14 Utilisation avec le logiciel sur un ordinateur Merci de télécharger dans un premier temps le logiciel sur notre page internet www.acme- online.de/download. Procéder par la suite à l’installation en initialisant le fichier „Setup.exe“ Le processus d’installation standard d’un logiciel va vous proposer de sélectionner le disque sur lequel vous souhaitez sauvegarder le programme. Le logiciel interprête les données GPS enregistrées pendant les séquences vidéo en émulant les instruments d’un cockpit d’avion (image de gauche ci-après). Vous pouvez sélectionner le mode FlyCamOne* ou CarCamOne. Sur ce dernier, les informations relatives à votre itinéraire en voiture peuvent être visualisées sur une carte. Néanmoins une connexion internet active est nécessaire pour pouvoir visualiser la représentation de votre itinéraire sur une carte.
