GPS Modul - GPS ACME - Kostenlose Bedienungsanleitung

Produkttyp	Externes GPS-Modul
Marke	ACME
Modell	GPS Modul
Kompatibilität	FlyCamOne HD 720p, FlyCamOne HD 1080p, CarCamOne HD 720p
GPS-Datenanzeige	Auf externem Bildschirm FCHD02 oder auf dem Bildschirm der FlyCamOne HD 1080p
Hauptfunktionen	Aufzeichnung von GPS-Koordinaten, Geschwindigkeit, Entfernung, G-Kraft, Höhe, Satellitenanzahl, Kompass, künstlichem Horizont
Anschlüsse	Verbindungskabel, X-Kabel, AV-Ausgang 3,5 mm
Stromversorgung	Über die Kamera
Mitgelieferte Software	FlyCamOne HD Player (kompatibel mit Windows XP, 7 und höher)
Aufnahmeformat	Textdatei auf SD-Karte
Installation	Modul anschließen und zum Himmel ausrichten
Besonderheiten	Funktion "Home-arrow" nach Firmware-Update; athermische Windschutzscheiben können den Empfang stören
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine aggressiven Produkte verwenden.
Sicherheit	Stöße und Feuchtigkeit vermeiden. Nicht zerlegen.
Ersatzteile und Reparatur	Wenden Sie sich für Reparaturen an den ACME-Support.
Allgemeine Informationen	Recycelbares Produkt. Nicht mit dem Hausmüll entsorgen.

Häufig gestellte Fragen - GPS Modul ACME

Wie schließe ich das GPS-Modul an die Kamera an?

Verwenden Sie das mitgelieferte Verbindungskabel oder X-Kabel. Schließen Sie es an die Kamera an und richten Sie das Modul zum Himmel aus, um einen guten Empfang zu gewährleisten.

Werden die GPS-Daten auf dem Kamerabildschirm angezeigt?

Bei der FlyCamOne HD 720p und CarCamOne HD 720p werden die Daten nicht direkt angezeigt. Sie werden auf der FlyCamOne HD 1080p oder auf dem externen Bildschirm FCHD02 angezeigt.

Wie kann ich die GPS-Daten auf einem Computer anzeigen?

Laden Sie die Software FlyCamOne HD Player von www.acme-online.de/download herunter und installieren Sie sie. Diese interpretiert die auf der SD-Karte gespeicherten Textdateien.

Funktioniert das GPS-Modul mit der CarCamOne?

Ja, es ist mit der CarCamOne HD 720p kompatibel. Sie können Geschwindigkeit, Entfernung, G-Kraft usw. anzeigen.

Was tun, wenn der GPS-Empfang schlecht ist?

Athermische Windschutzscheiben können das Signal blockieren. Warten Sie zusätzliche 2 bis 4 Minuten für den Empfang. Stellen Sie sicher, dass das Modul zum Himmel ausgerichtet ist.

Wie erhalte ich die Home-arrow-Funktion?

Aktualisieren Sie die Firmware Ihrer Kamera über die ACME-Website. Nach dem Update erscheint ein Pfeil, der die Richtung zum Startpunkt auf dem Dashboard anzeigt.

Welcher Dateityp wird vom GPS-Modul aufgezeichnet?

Eine Textdatei mit den GPS-Daten (Koordinaten, Geschwindigkeit, Höhe usw.) wird auf der SD-Karte gespeichert.

Ist die FlyCamOne HD Player Software mit Mac kompatibel?

Nein, sie ist nur mit Windows XP, Windows 7 und neueren Versionen kompatibel.

Kann ich das GPS-Modul ohne SD-Karte verwenden?

Nein, eine SD-Karte ist erforderlich, um die GPS-Daten aufzuzeichnen. Legen Sie sie vor Gebrauch in die Kamera ein.

Wie reinige ich das GPS-Modul?

Verwenden Sie ein weiches, trockenes Tuch. Vermeiden Sie chemische oder scheuernde Produkte, die das Gehäuse beschädigen könnten.

BEDIENUNGSANLEITUNG GPS Modul ACME

"FlyCamOne", "CarCamOne" und das "FlyCamOne" Logo sind registrierte Marken von ACME the game company, Deutschland © copyright 2011 von ACME the game company GmbH

Sicherheitshinweise

WARNUNG:

BEACHTEN SIE FOLGENDE HINWEISE, UM STROMSCHLÄGE ODER SCHÄDEN AM PRODUKT AUSZUSCHLIESSEN:

- SETZEN SIE DAS GERÄT NICHT REGEN, FEUCHTIGKEIT, TROPF- ODER SPRITZWASSER AUS

- STELLEN SIE KEINE FLÜSSIGKEITS GEFÜLLTEN

GEFÄSSE WIE VASEN AUF DAS GERÄT

- VERWENDEN SIE AUSSCHLIESSLICH EMPFOHLENE ZUBEHÖRTEILE

- DEMONTIEREN SIE NICHT DAS GERÄT

- IM INNERN BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER GEWARTET WERDEN KÖNNEN.

LASSEN SIE WARTUNGSARBEITEN VON QUALIFIZIERTEN KUNDENDIENST-MITARBEITERN DURCHFÜHREN

CE Deklaration

Hiermit erklären wir, dass dieses Modell den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 2004/108/EG entspricht. Eine Kopie der Konformitätserklärung kann unter der oben genannten Adresse angefordert werden.

WEEE Reg. Nr.: DE64989527

Benutzerinformation zur Entsorgung von elektrischen und elektronischen Geräten

Entsprechend der Firmengrundsätze der ACME the game company GmbH wurden hochwertige wiederverwertbare Komponenten in diesem Produkt verbaut. Dieses Symbol auf Produkten und/oder Begleitdokumenten besagt, dass das Produkt am Ende der Lebensdauer getrennt vom Hausmüll entsorgt werden muss.

Bringen Sie diese Produkte, auch den Akku, zur ordnungsgemäßen und umweltfreundlichen Entsorgung zu Ihrer nächsten Sammelstelle (bzw. Recyclinghof).

Überprüfen Sie die Vollständigkeit bevor Sie das Gerät in Betrieb nehmen

Mit dem GPS Modul werden geografische Daten und die entstehenden G-Kräfte in Ihre Videos eingebunden. Diese werden später beim Abspielen mit dem „FlyCamOne HD-Player“ grafisch dargestellt oder aber live übertragen und auf dem Bildschschirm oder der V-Eyes Video-Brille sichtbar.

Parallel zum Video werden GPS-Daten im Ordner „GPS“ auf der Speicherkarle der Kamera abgelegt.

Laden Sie den „FlyCamOne HD Player“ von unserer Hompage unter http://www.FlyCamOne.com/download. Die Software wird von Windows XP, Vista, und Windows 7 unterstützt.

Im Flugmodus werden Höhe, Geschwindigkeit, Entfernung zum Startpunkt sowie die G-Kräfte angezeigt.

Die Flugrichtung, Flugzeit und den verbleibenden Speicherplatz der Karte sieht man ebenso wie auch Batteriespannung und den Aufzeichnungsstatus. Die erreichte Maximalgeschwindigkeit sowie die maximalen G-Kräfte werden ebenfalls eingeblendet.

Ein späteres Firmwareupdate der Kameras wird den "Home-Pfeil" anzeigen.

Im CarCamOne Modus werden aktuelle Geschwindigkeit, max. Geschwindigkeit, zurück gelegte Strecke, G-Kräfte, max. G-Kräfte und der Neigungswinkel des Autos angezeigt. Beachten Sie bitte das bei bedampften Frontscheiben (integrierter Sonnenschutz) das Auffinden des GPS-Signals 2-4 Minuten betragen kann.

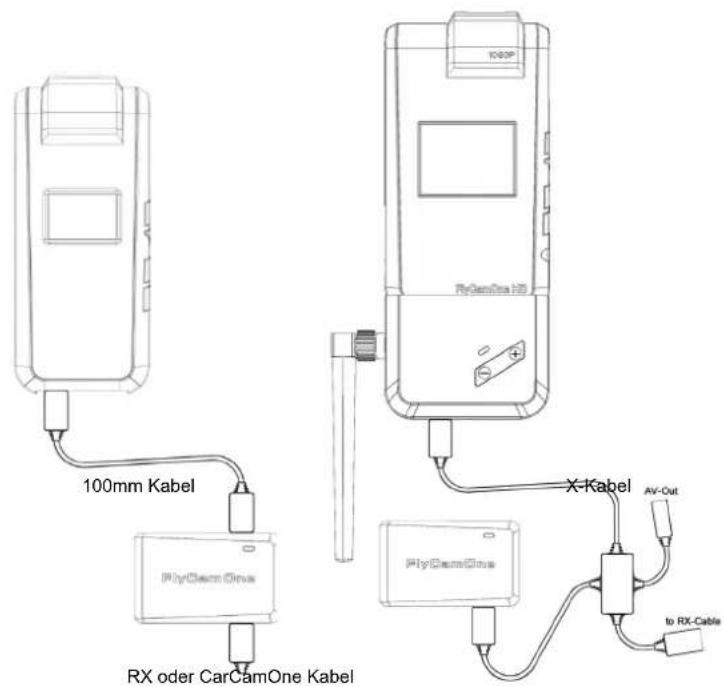

Installation des GPS-Moduls

Die mitgelieferten Kabel bieten variable Installationen des GPS Moduls – parallel oder in Reihe am 10Pin-Bus-System der Kamera. Achten Sie bei der Installation des GPS-Moduls darauf, dass dieses mit dem Schriftzug „FlyCamOne“ zum Himmel ausgerichtet ist und nicht durch Anbauten verdeckt wird.

Das Aufzeichnen der GPS Daten wird mit Einstecken des Moduls automatisch generiert – eine Aktivierung ist nicht notwendig.

Um korrekte Daten zu erhalten muss das Modul den Empfang vor dem Start der Aufzeichnung hergestellt haben – die Höhe und die Entfernung zum Startpunkt können ansonsten nicht korrekt ermittelt werden! Achten Sie auf die korrekte Ausrichtung in Fahrt- bzw. Flugrichtung. Für die korrekte Ermittlung der G-Kräfte muss das Modul fest mit dem Fahr-/Flugzeug verbunden sein!

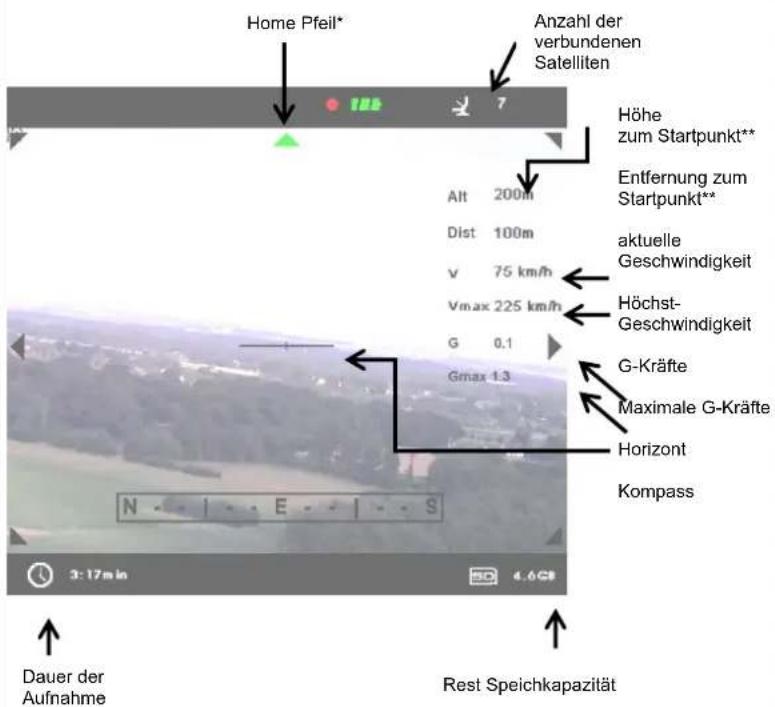

Bildschirm-Symbole

Die GPS Daten werden bei der FlyCamOne HD 1080p direkt, bei den Modellen FlyCamOne HD 720p und CarCamOne HD 720p auf dem Zusatzdisplay wie folgt angezeigt:

**Die verschiedenen Profile „FlyCamOne“ und „CarCamOne“ generieren unterschiedliche Daten.

Im FlyCamOne Mode werden die Höhe und Entfernung absolut zum Startpunkt wiedergegeben.

Im CarCamOne Mode wird die Höhe über NN und die gefahrene Strecke angezeigt.

Beachten Sie diese Einstellung im Setup unter dem Menüpunkt „System“

FlyCamOne HD Player

Bitte laden Sie die Software zur GPS unterstützen Wiedergabe von unserer Homepage: www.acme-online.de/download.

Entpacken Sie die Datei. Im Ordner „FCHD-Player“ befindet sich die Setup Datei für die Installation der Software auf Ihrem Computer.

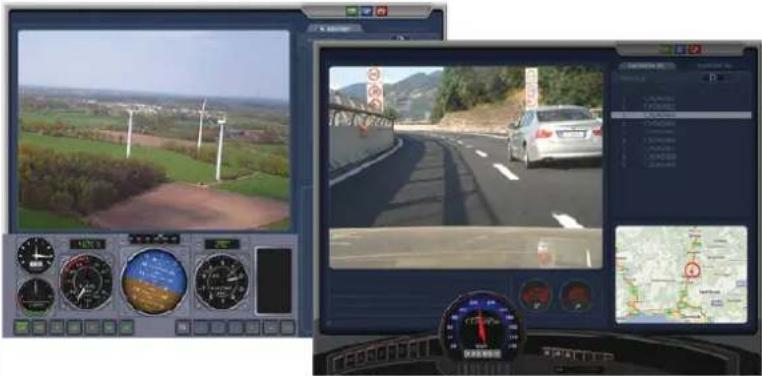

Der Player stellt die GPS Daten zusammen mit dem Videobild in einem Fahrzeug- oder einem Flugzeug-Cockpit* dar.

Die Weginformationen werden in der Software über eine Kartendarstellung angezeigt. Dazu ist es notwendig eine aktive Internetverbindung zu haben. Beachten Sie dass ggf. Kosten für die Verbindung entstehen können.

*FlyCamOne Software im Dez 2011!
