Type de produit	Kit de circuit intermédiaire pour pompe à chaleur eau glycolée/eau
Marque	Dimplex
Modèle	WSI 110TU
Catégorie	Pompe à chaleur
Pompe du circuit générateur (M16)	Magna3 40-80F
Pompe de circuit intermédiaire (M11)	Magna3 65-100F
Pompe d'eau de puits (M11)	Mise à disposition sur site
Alimentation électrique	~230 V, 50 Hz
Signal d'entrée	0-10 V CC
Protection antigel	Thermostat à tube RAT 060I (réglé à 4 °C)
Commutateur de débit	DFS (monté dans le circuit primaire)
Échangeur thermique	À plaques en acier inoxydable vissé
Vase d'expansion	25 litres
Soupape de surpression	DN 25
Manomètre	Inclus
Matériau des raccordements	Acier inoxydable
Température de fonctionnement	-10 °C à 110 °C (pompes)
Installation	Intérieur ou extérieur (protection contre le gel nécessaire)
Entretien	Nettoyer les tuyauteries avant montage, vérifier joints et purge
Sécurité	Ne pas soulever l'échangeur par les raccordements, utiliser des sangles

FOIRE AUX QUESTIONS - WSI 110TU DIMPLEX

Quel est le rôle du kit de circuit intermédiaire WSI 110TU ?

Ce kit permet d'utiliser la nappe phréatique comme source de chaleur pour une pompe à chaleur eau glycolée/eau. Il comprend tous les composants hydrauliques nécessaires entre la pompe à chaleur et le circuit d'eau de puits.

Quelles pompes sont incluses dans le kit ?

Le kit inclut la pompe du circuit générateur (Magna3 40-80F) et la pompe du circuit intermédiaire (Magna3 65-100F). La pompe d'eau de puits est à fournir sur site.

Quelle est l'alimentation électrique requise ?

Les pompes fonctionnent sous ~230 V, 50 Hz. Le signal d'entrée pour la régulation est de 0-10 V CC.

Comment installer l'échangeur thermique à plaques ?

Il doit être monté sur un sol ferme, en conservant un espace libre de 1,5 à 2 fois sa largeur pour la maintenance. Utilisez des sangles pour le levage, jamais de câbles en acier. Raccordez les tuyauteries sans contrainte.

Quels sont les dispositifs de sécurité inclus ?

Un thermostat de protection antigel (RAT 060I, réglé à 4 °C) et un commutateur de débit (DFS) empêchent le fonctionnement en cas de gel ou d'absence de débit.

Comment purger l'installation ?

Fermez les vannes d'arrêt entre la pompe et l'échangeur, démarrez le circulateur d'eau glycolée, puis ouvrez progressivement les vannes. Répétez l'opération pour le circuit secondaire si nécessaire.

Peut-on installer le kit à l'extérieur ?

Oui, le montage à l'extérieur est possible, mais toutes les pompes haute performance doivent être placées dans un endroit sec et à l'abri du gel.

Quelle est la puissance absorbée maximale des pompes ?

La pompe Magna3 40-80F a une puissance max de 265 W (1,2 A). La Magna3 65-100F atteint 613 W (2,7 A).

Comment raccorder le signal 0-10 V ?

Sur la pompe, le signal est raccordé aux bornes J4/Y3 - X3 GND pour M16 et J4/Y4 - X3 GND pour M11. La masse (GND) est commune.

Que faire si l'échangeur fuit ?

Vérifiez d'abord les joints et le serrage des vis. Si la fuite persiste, il peut être nécessaire de remplacer les plaques. Contactez un professionnel agréé pour la réparation.

MODE D'EMPLOI WSI 110TU DIMPLEX

Instructions d'installation et d'utilisation

Kit de circuit intermédiaire pour pompe à chaleur eau glycolée/eau visant à utiliser la nappe phréatique comme source de chaleur

1 Consignes de montage et de sécurité.... FR-2

1.1 Intégration hydraulique :....FR-3
1.2 Echangeur thermique à plaques en acier inoxydable vissé....FR-3
1.3 Raccordement de la pompe du circuit (intermédiaire) du générateur de chaleur et d'eau glycolée :...FR-4
1.4 Raccordement de la tension d'approvisionnement \~ 230 V ....FR-7
1.5 Raccordement du signal d'entrée 0 – 10 V......FR-7
1.6 Thermostat de protection antigel (T) et commutateur de débit (FS)....FR-8

1 Consignes de montage et de sécurité


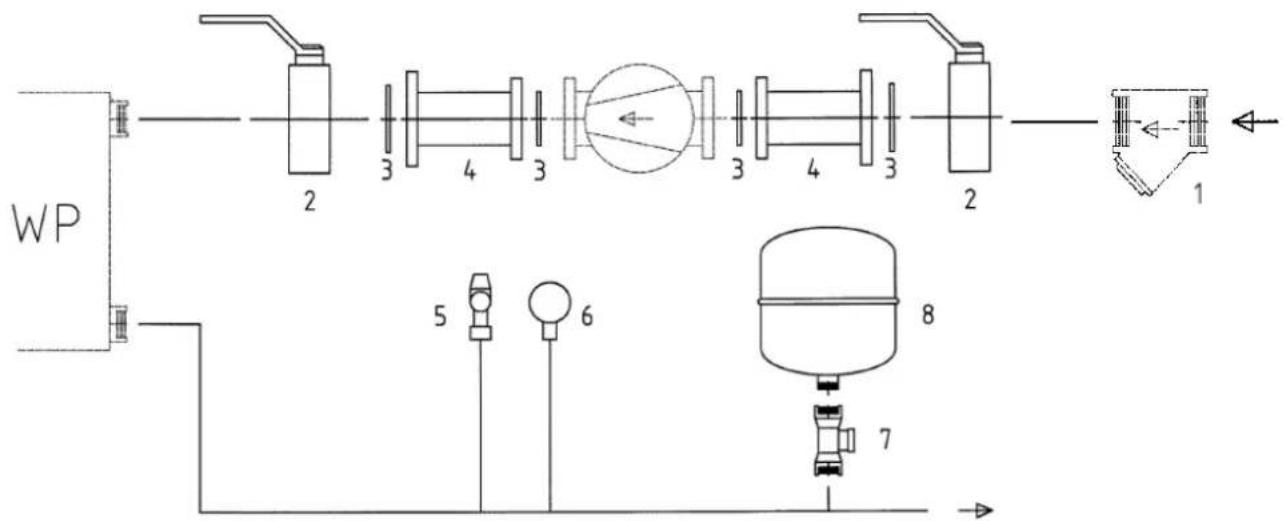

Fig. 1.1: Schéma de structure

Schéma de structure :

À l'exception de la position 1, tous les composants numérotés dans le schéma font partie intégrante du kit du circuit intermédiaire. La position 1 fait partie des fournitures de la pompe à chaleur.

Le schéma illustré constitue une suggestion d'intégration ; des conditions locales peuvent être à l'origine de divergences.

Liste des composants :

1) Collecteur d'impuretés 2 ½"
2) Clapet d'arrêt DN 65 2 ½"
3) Joint de bride 75 (DN 65)
4) Bride collée
5) Soupape de surpression DN 25
6) Manomètre
7) Soupape à capot DN 20 ^3/4 "
8) Vase d'expansion 25 litres

i REMARQUE

Le montage du kit du circuit intermédiaire peut se faire tant à l'intérieur qu'à l'extérieur du bâtiment. Lors du montage à l'intérieur du bâtiment, l'isolation contre la diffusion doit être garantie. Le circulateur doit être monté comme sur le schéma, les vannes d'arrêt formant un module.

i REMARQUE

En raison de conditions de construction, toutes les pompes haute performance (en particulier les circulateurs d'eau glycolée) doivent être montées à un emplacement sec et à l'abri du gel !

1.1 Intégration hydraulique :


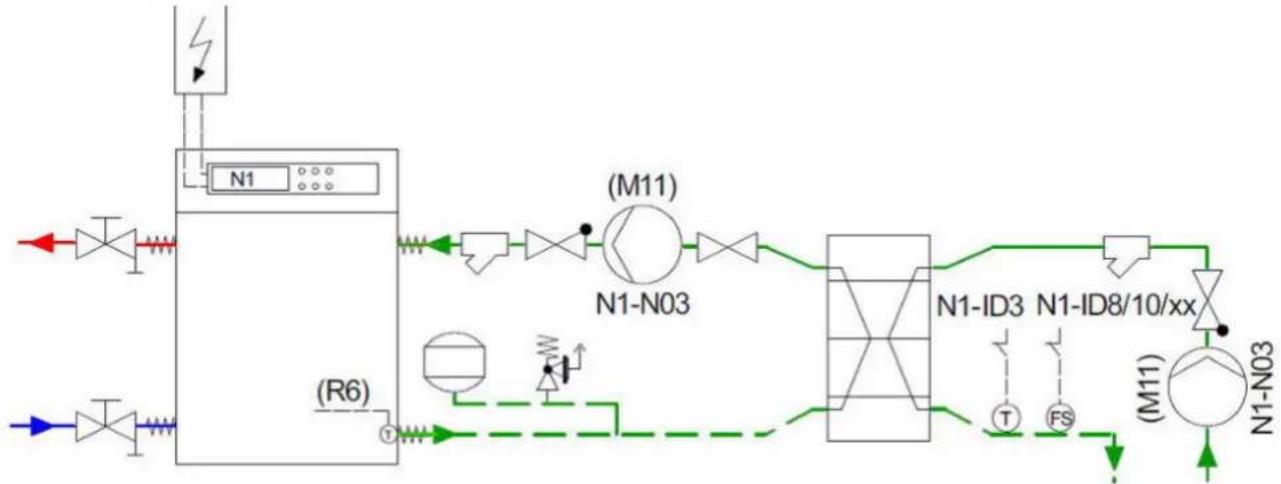

Fig. 1.2: Intégration hydraulique

1.2 Echangeur thermique à plaques en acier inoxydable vissé

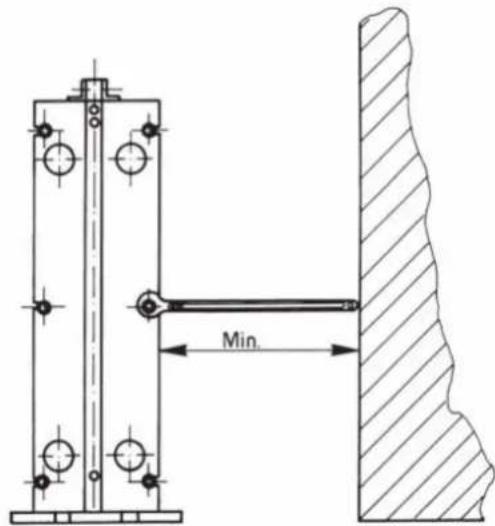

Exigences relatives à la zone d'installation :

Conserver suffisamment d'espace libre autour de l'échangeur thermique à plaques pour la maintenance (remplacement de plaques, serrage du kit). En règle générale, l'espace libre doit correspondre à 1,5-2 x la largeur de l'échangeur thermique.

Transport, levage de l'échangeur thermique à plaques :

L'échangeur thermique est livré vissé sur une palette. Lors du levage de l'appareil, respecter les points suivants :

■ Retirer les vis de fixation de la palette.
■ Appliquer de chaque côté des sangles autour d'un goujon. Ne jamais utiliser de câbles d'acier ou de chaînes !
Lever l'échangeur thermique de la palette, puis le descendre lentement horizontalement sur ses pieds et le placer à sa position finale sur un sol ferme, le fixer le cas échéant !

ATTENTION!

Ne jamais soulever l'échangeur thermique au niveau des raccordements ou du goujon tirant situé autour !

Toujours utiliser les anneaux de levage (si existants) ou soulever au niveau de la face supérieure de la plaque avant. De plus, fixer les sangles aux goujons.

Installation des raccordements de tuyaux :

ATTENTION!

Lors du raccordement du système de tuyauteries à l'échangeur thermique, il faut veiller à ce que ce dernier ne soit exposé à aucune charge, ni aucune sollicitation de la part du système de tuyauteries ! Nettoyer soigneusement les tuyauteries avant le montage sur l'échangeur thermique !

Les tuyauteries lourdes doivent être étayées pour empêcher l'action de forces puissantes sur l'échangeur thermique.

Utiliser des raccordements souples pour empêcher les effets oscillatoires sur l'échangeur thermique et compenser la dilatation des tuyauteries sous l'effet de variations de température sur l'échangeur (montage longitudinal sans tension).

i REMARQUE

Pour garantir une purge suffisante, les vannes de purge doivent être installées au point le plus haut dans la direction d'écoulement du fluide (de préférence sur un réservoir sous pression). Des vannes d'arrêt peuvent être prévues sur tous les raccordements de l'échangeur thermique pour faciliter l'ouverture en cas de besoin !

Raccordements de tubes filetés :

Lors du montage, veiller à ce que ces raccordements ne tournent pas pendant la pose d'accessoires de tuyauteries ou de brides.

Une rotation des raccordements de tubes filetés pourrait endommager le joint de l'échangeur thermique, qui assure l'étanchéité contre la face arrière du raccordement de tuyau !

Raccordements par bride :

Si le raccordement est revêtu de caoutchouc, le revêtement agit simultanément comme joint de bride. La bride de raccordement doit être raccordée directement à la plaque d'extrémité en utilisant les trous filetés prévus. Serrer les vis uniformément, sans excès, sous peine de détériorer les filetages découpés dans la plaque de cadre.

Si des flasques lâches sont montés sur l'échangeur thermique, un joint approprié est nécessaire pour assurer l'étanchéité de la bride.

Mise en service :

ATTENTION!

Démarrer d'abord le circuit froid, puis le circuit chaud.

Purger complètement l'installation ; pour ce faire, fermer les van- nes d'arrêt situées entre la pompe et l'échangeur thermique (si une vanne a été installée dans le retour de l'échangeur thermique, l'ouvrir).

Démarrer ensuite le circulateur d'eau glycolée et ouvrir progressivement les vannes situées dans le départ en direction de l'échangeur thermique.

Si nécessaire, purger à nouveau et répéter les étapes ci-dessus pour le circuit secondaire s'il s'agit également d'un circuit fermé.

1.3 Raccordement de la pompe du circuit (intermédiaire) du générateur de chaleur et d'eau glycolée :


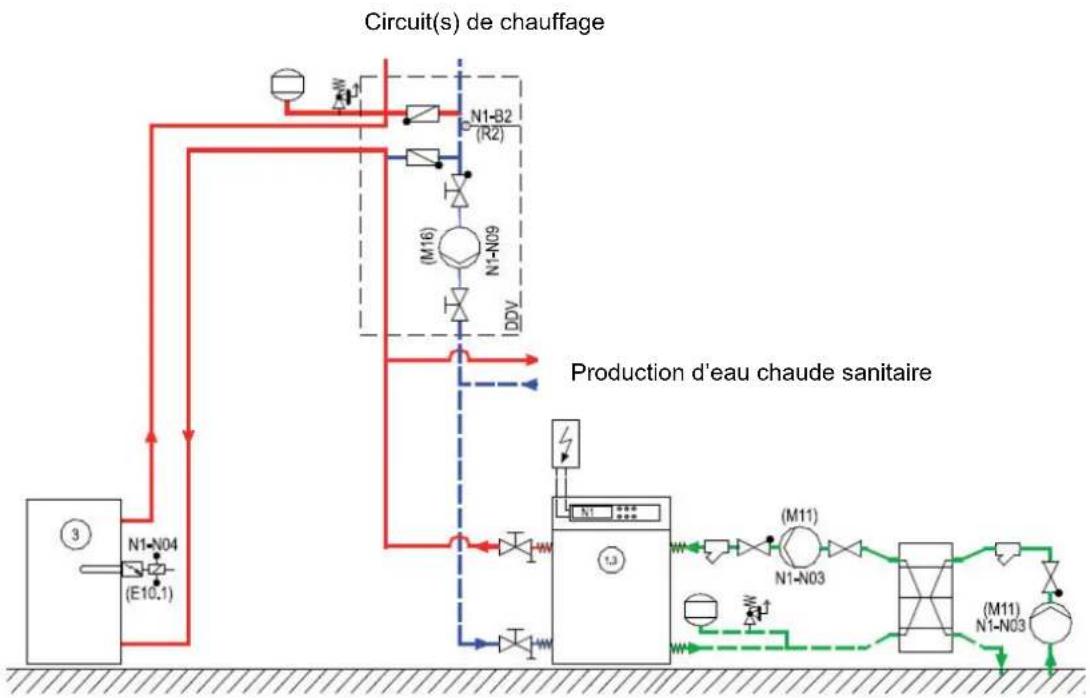

Fig. 1.3: Raccordement de la pompe du circuit (intermédiaire) du générateur de chaleur et d'eau glycolée

	SI 50TUWSI 65TU	SI 75TUWSI 90TU	SI 90TUWSI 110TU
Pompe du circuit du générateur de chaleurM 16 :	Magna Geo 32-100 V CC	Magna3 40-80F Magna3	65-80F
Pompe de circuit intermédiaireM11 :	Magna3 65-80F Magna3	65-100F Magna3	65-100F
Pompe d'eau de puitsM11 :	Mise à disposition sur site

i REMARQUE

Les enveloppes isolantes fournies ne doivent PAS être utilisées sur le côté source de chaleur (utilisation en tant que circulateur d'eau glycolée M11) !

i REMARQUE

En raison de conditions de construction, toutes les pompes haute performance (en particulier les circulateurs d'eau glycolée) doivent être montées à un emplacement sec et à l'abri du gel !

Caractéristiques techniques Magna Geo 32-100 V CC

Plage de températures d'utilisation de -10 °C -110 °C
Longueur de montage 180 mm
Puissance absorbée max. (P1) 175 W
Consommation de courant max. (I1) 1,3 A

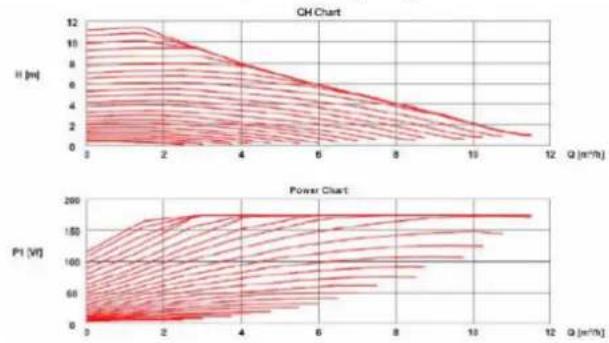

Courbe caractéristique de la pompe :

Caractéristiques techniques Magna3 40-80F

Plage de températures d'utilisation de -10 °C · 110 °C
Longueur de montage 220 mm
Puissance absorbée max. (P1) 265 W
Consommation de courant max. (I1) 1,2 A

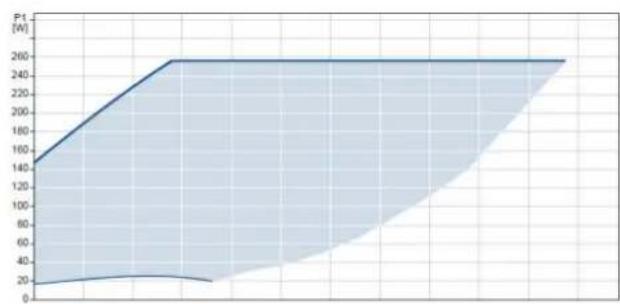

Courbe caractéristique de la pompe :

Caractéristiques techniques Magna3 65-80F

Plage de températures d'utilisation de -10 °C · 110 °C

Longueur de montage 340 mm

Puissance absorbée max. (P1) 478 W

Consommation de courant max. (I1) 2,12A

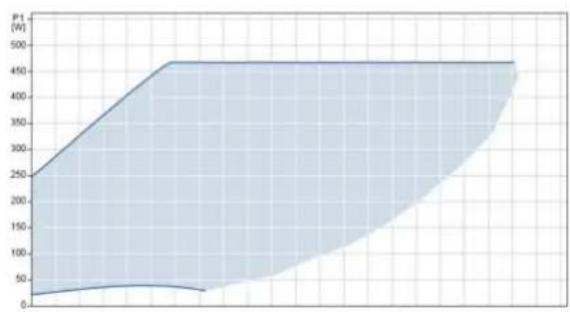

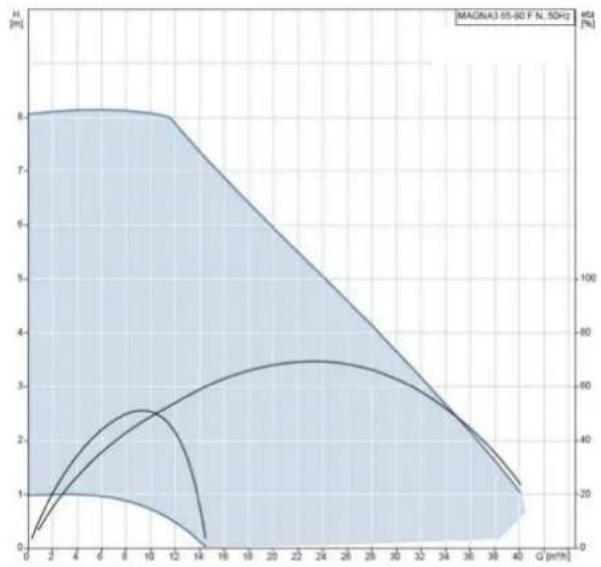

Courbe caractéristique de la pompe :

Caractéristiques techniques Magna3 65-100F

Plage de températures d'utilisation de -10 ? · 110 ?

Longueur de montage 340 mm

Puissance absorbée max. (P1) 613 W

Consommation de courant max. (I1) 2,7 A

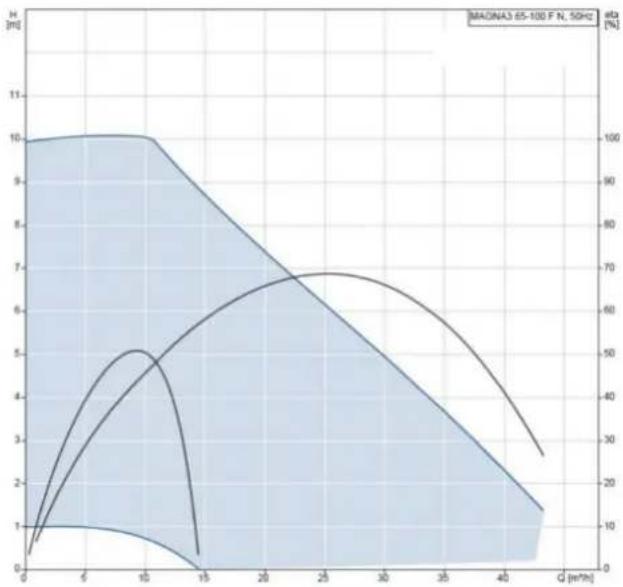

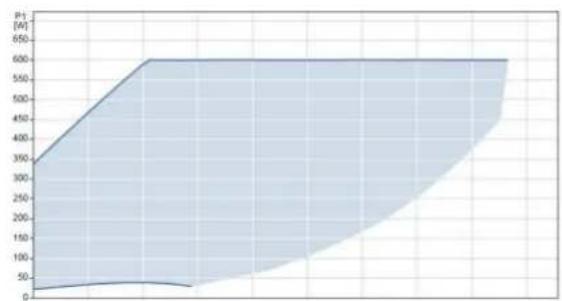

Courbe caractéristique de la pompe :

1.4 Raccordement de la tension d'approvisionnement \~ 230 V

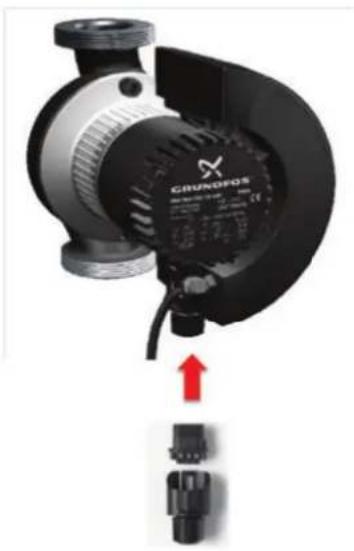

Magna Geo 32-100 V CC

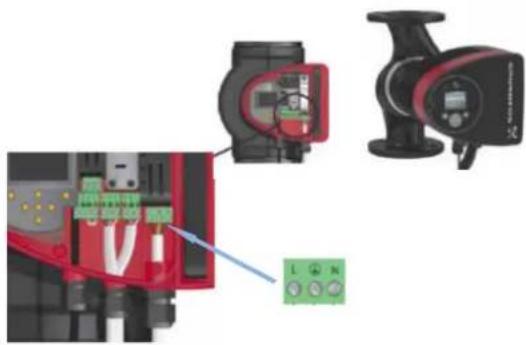

Magna3 40-80F à Magna3 65-100F

1.5 Raccordement du signal d'entrée 0 – 10 V

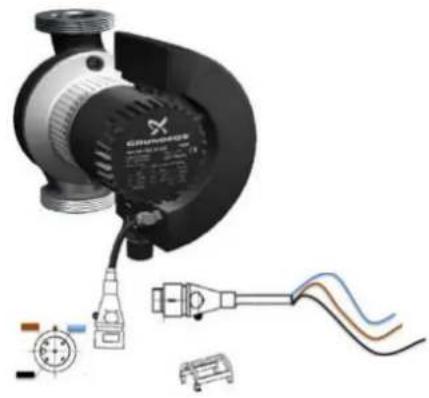

Magna Geo 32-100 V CC

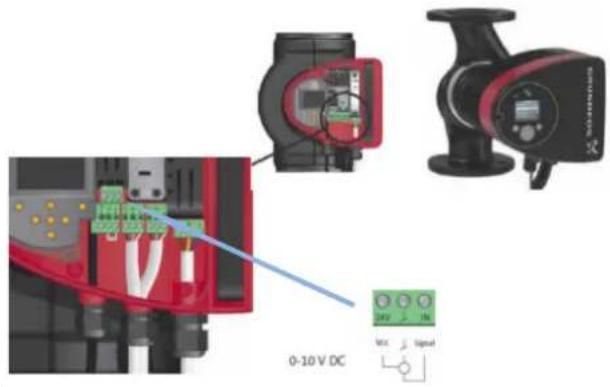

Magna3 40-80F à Magna3 65-100F

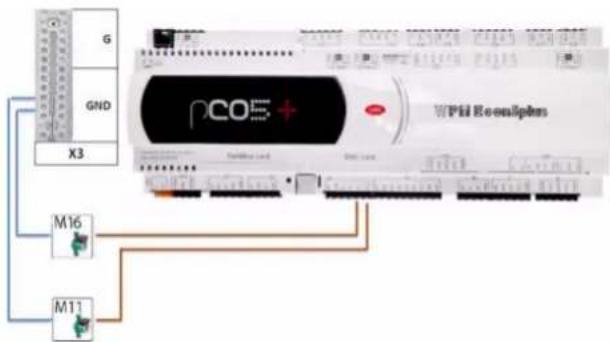

Pompe Borne SignalM 16 J4/Y3 - X3 GND 0 - 10 VPompe de circuit intermédiaire M 11 J4/Y4 - X3 GND 0 - 10 VPompe d'eau de puits M 11 en option

1.6 Thermostat de protection antigel (T) et commutateur de débit (FS)

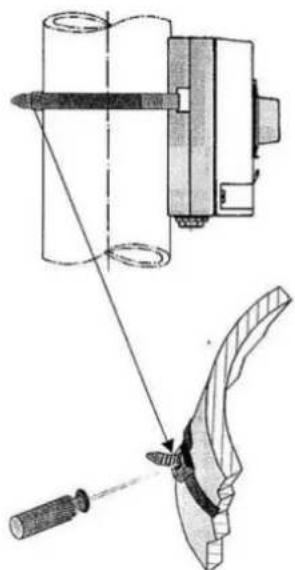

Thermostat à tube RAT 060I (protection antigel) :

ATTENTION!

Pour garantir un fonctionnement irréprochable du (des) appareil(s), tenir compte des remarques suivantes.

■ Sur le lieu de montage, aucune stratification de température ne doit se produire dans les tuyauteries.
La surface du tuyau doit être à nu à l'emplacement de montage, le cas échéant, retirer la couleur ou une éventuelle isolation.
La bride d'ajustage jointe est insérée via le socle de la sonde et serrée sur la tuyauterie. La longueur excédentaire peut être coupée.
La sonde d'applique doit adhérer fermement au tuyau (le cas échéant, utiliser une pâte thermoconductrice) !

Fonction de commutation :

Si la température atteint la valeur consigne ou est inférieure à cette valeur réglée à 4 °C, le contact inverseur commute de la borne P1 - 2 vers P1 - 1. Si la température augmente d'environ 4 K au-dessus de la valeur consigne, le contact inverseur commute de nouveau.

Raccordement du thermostat de protection antigel (T) au gestionnaire de pompe à chaleur :

N1 ID 3 et X3 G / 24 V CA en tant que

Contact au repos (pas de débit)

ATTENTION!

Un commutateur de débit DFS installé en plus dans le circuit primaire (FS) empêche une mise en marche de la pompe à chaleur en cas d'absence de flux volumique de la pompe de rafraîchissement ou sur nappe phréatique.

Raccordement du commutateur de débit (FS) au gestionnaire de pompe à chaleur :

N1 ID 8/10/xx et X3 G
