WSI 110TU - Pompa di calore DIMPLEX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Kit di circuito intermedio per pompa di calore acqua glicolata/acqua
Marca	Dimplex
Modello	WSI 110TU
Categoria	Pompa di calore
Pompa del circuito generatore (M16)	Magna3 40-80F
Pompa del circuito intermedio (M11)	Magna3 65-100F
Pompa dell'acqua di pozzo (M11)	Fornita in loco
Alimentazione elettrica	~230 V, 50 Hz
Segnale di ingresso	0-10 V CC
Protezione antigelo	Termostato a tubo RAT 060I (impostato a 4 °C)
Interruttore di flusso	DFS (montato nel circuito primario)
Scambiatore di calore	A piastre in acciaio inossidabile avvitato
Vaso di espansione	25 litri
Valvola di sovrapressione	DN 25
Manometro	Incluso
Materiale dei raccordi	Acciaio inossidabile
Temperatura di funzionamento	-10 °C a 110 °C (pompe)
Installazione	Interno o esterno (protezione antigelo necessaria)
Manutenzione	Pulire le tubazioni prima del montaggio, verificare guarnizioni e sfiato
Sicurezza	Non sollevare lo scambiatore dai raccordi, utilizzare cinghie

Domande frequenti - WSI 110TU DIMPLEX

Qual è il ruolo del kit di circuito intermedio WSI 110TU?

Questo kit consente di utilizzare la falda freatica come fonte di calore per una pompa di calore acqua glicolata/acqua. Include tutti i componenti idraulici necessari tra la pompa di calore e il circuito dell'acqua di pozzo.

Quali pompe sono incluse nel kit?

Il kit include la pompa del circuito generatore (Magna3 40-80F) e la pompa del circuito intermedio (Magna3 65-100F). La pompa dell'acqua di pozzo è da fornire in loco.

Qual è l'alimentazione elettrica richiesta?

Le pompe funzionano con ~230 V, 50 Hz. Il segnale di ingresso per la regolazione è di 0-10 V CC.

Come installare lo scambiatore di calore a piastre?

Deve essere montato su un pavimento solido, mantenendo uno spazio libero di 1,5 a 2 volte la sua larghezza per la manutenzione. Utilizzare cinghie per il sollevamento, mai cavi d'acciaio. Collegare le tubazioni senza sforzo.

Quali sono i dispositivi di sicurezza inclusi?

Un termostato di protezione antigelo (RAT 060I, impostato a 4 °C) e un interruttore di flusso (DFS) impediscono il funzionamento in caso di gelo o assenza di flusso.

Come spurgare l'impianto?

Chiudere le valvole di intercettazione tra pompa e scambiatore, avviare il circolatore di acqua glicolata, quindi aprire gradualmente le valvole. Ripetere l'operazione per il circuito secondario se necessario.

Si può installare il kit all'esterno?

Sì, il montaggio all'esterno è possibile, ma tutte le pompe ad alta prestazione devono essere collocate in un luogo asciutto e al riparo dal gelo.

Qual è la potenza assorbita massima delle pompe?

La pompa Magna3 40-80F ha una potenza massima di 265 W (1,2 A). La Magna3 65-100F raggiunge 613 W (2,7 A).

Come collegare il segnale 0-10 V?

Sulla pompa, il segnale è collegato ai morsetti J4/Y3 - X3 GND per M16 e J4/Y4 - X3 GND per M11. La massa (GND) è comune.

Cosa fare se lo scambiatore perde?

Verificare prima le guarnizioni e il serraggio delle viti. Se la perdita persiste, potrebbe essere necessario sostituire le piastre. Contattare un professionista autorizzato per la riparazione.

MANUALE UTENTE WSI 110TU DIMPLEX

Istruzioni d'uso e di montaggio

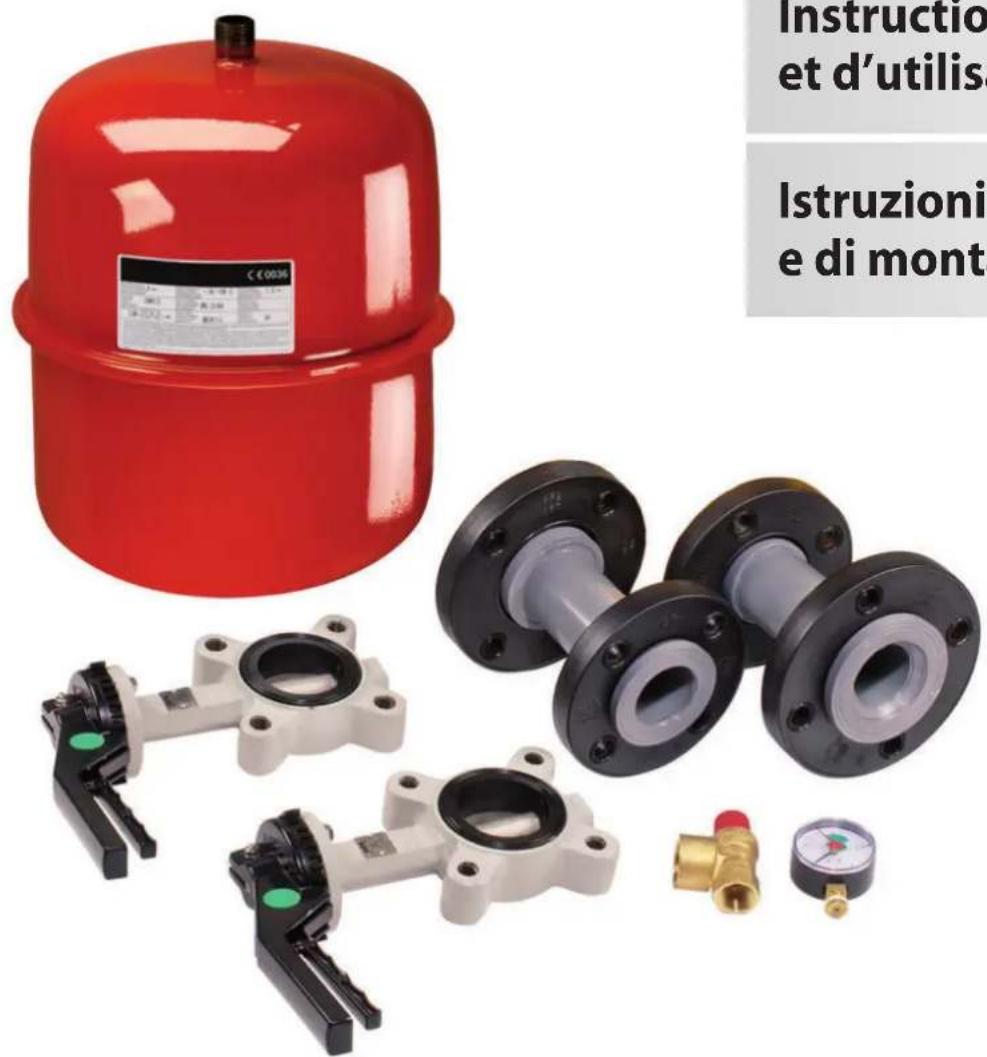

Pacchetto circuito intermedio per pompa di calore geotermica/acqua per l'utilizzo della fonte di calore acqua di falda

Inhaltsverzeichnis

1 Indicazioni per il montaggio, l'installazione e la sicurezza IT-2

1.1 Allacciamento idraulico: IT-3
1.2 Scambiatore di calore a piastre in acciaio inox avvitato IT-3
1.3 Collegamento della pompa (circuito intermedio) del generatore di calore e dell'acqua glicolata: ...... IT-4
1.4 Collegamento tensione di alimentazione \~ 230 V......IT-6
1.5 Collegamento segnale di ingresso 0 – 10 V IT-7
1.6 Termostato protezione antigelo (T) e interruttore di portata (FS) IT-7

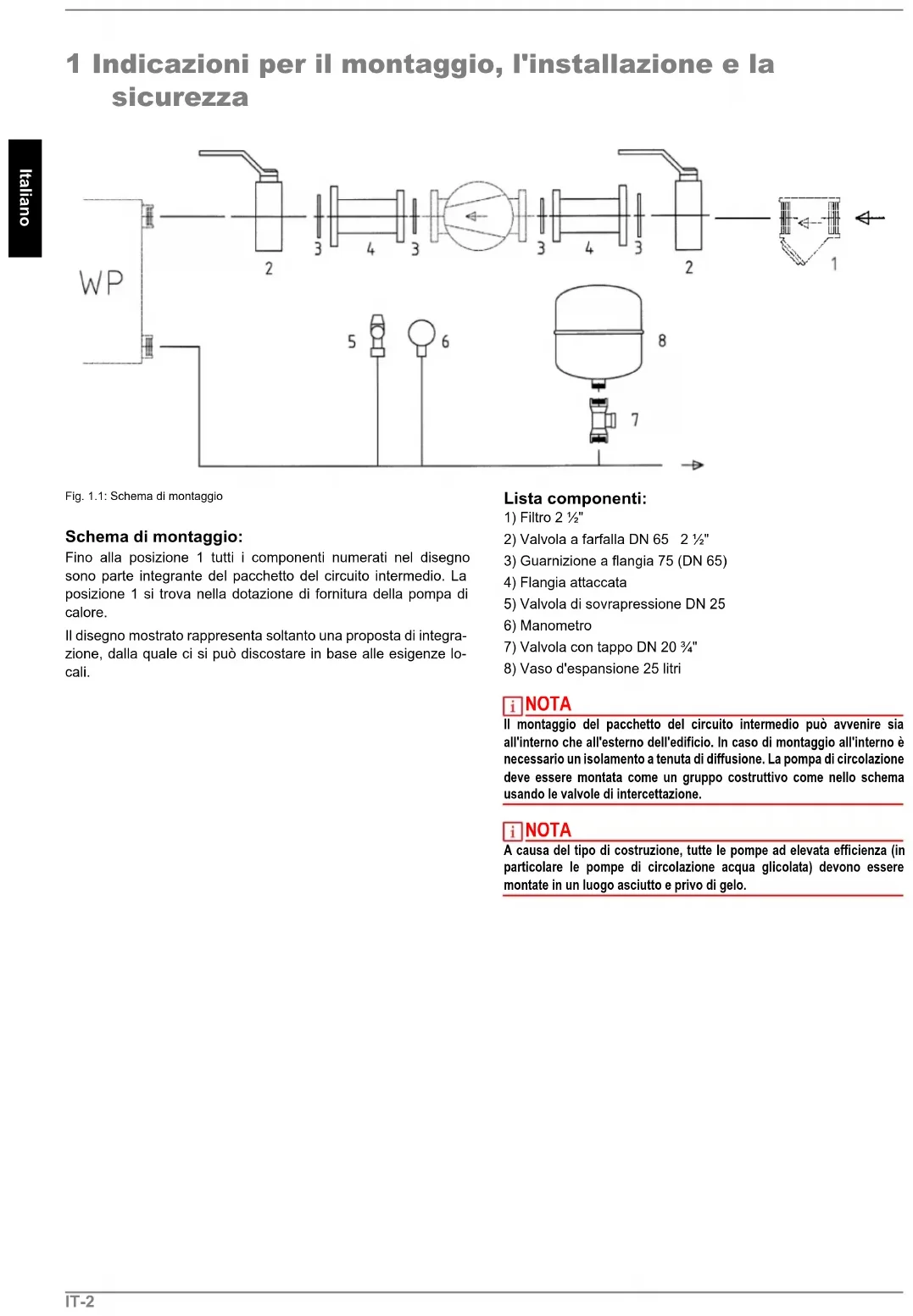

1 Indicazioni per il montaggio, l'installazione e la sicurezza


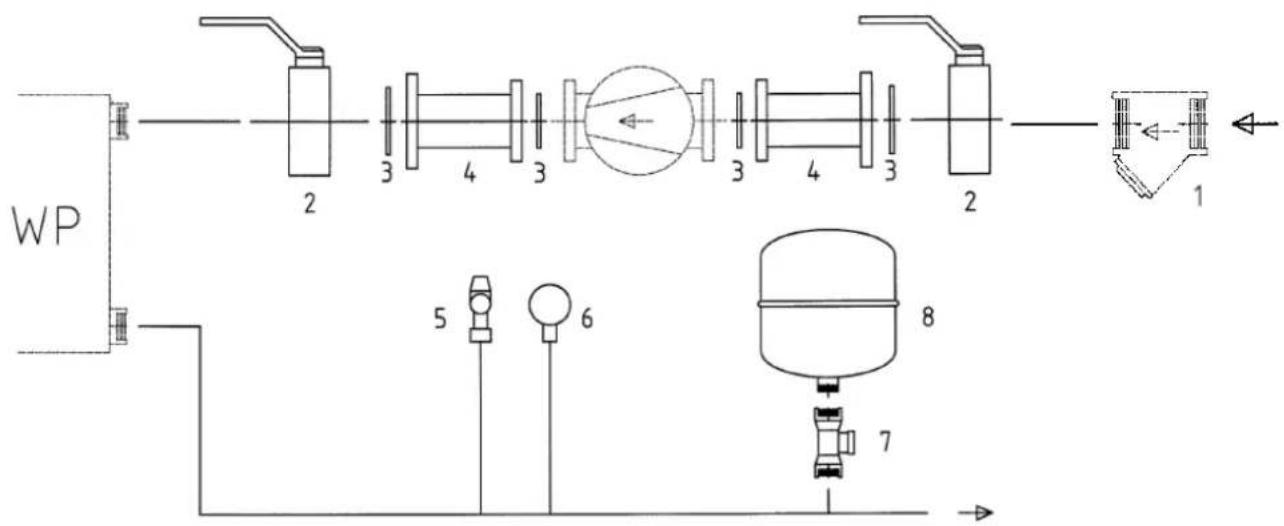

Fig. 1.1: Schema di montaggio

Schema di montaggio:

Fino alla posizione 1 tutti i componenti numerati nel disegno sono parte integrante del pacchetto del circuito intermedio. La posizione 1 si trova nella dotazione di fornitura della pompa di calore.

Il disegno mostrato rappresenta soltanto una proposta di integrazione, dalla quale ci si può discostare in base alle esigenze locali.

Lista componenti:

1) Filtro 2 ½"
2) Valvola a farfalla DN 65 2 ½"
3) Guarnizione a flangia 75 (DN 65)
4) Flangia attaccata
5) Valvola di sovrapressione DN 25
6) Manometro
7) Valvola con tappo DN 20 ^3/4 "
8) Vaso d'espansione 25 litri

i NOTA

Il montaggio del pacchetto del circuito intermedio può avvenire sia all'interno che all'esterno dell'edificio. In caso di montaggio all'interno è necessario un isolamento a tenuta di diffusione. La pompa di circolazione deve essere montata come un gruppo costruttivo come nello schema usando le valvole di intercettazione.

i NOTA

A causa del tipo di costruzione, tutte le pompe ad elevata efficienza (in particolare le pompe di circolazione acqua glicolata) devono essere montate in un luogo asciutto e privo di gelo.

1.1 Allacciamento idraulico:


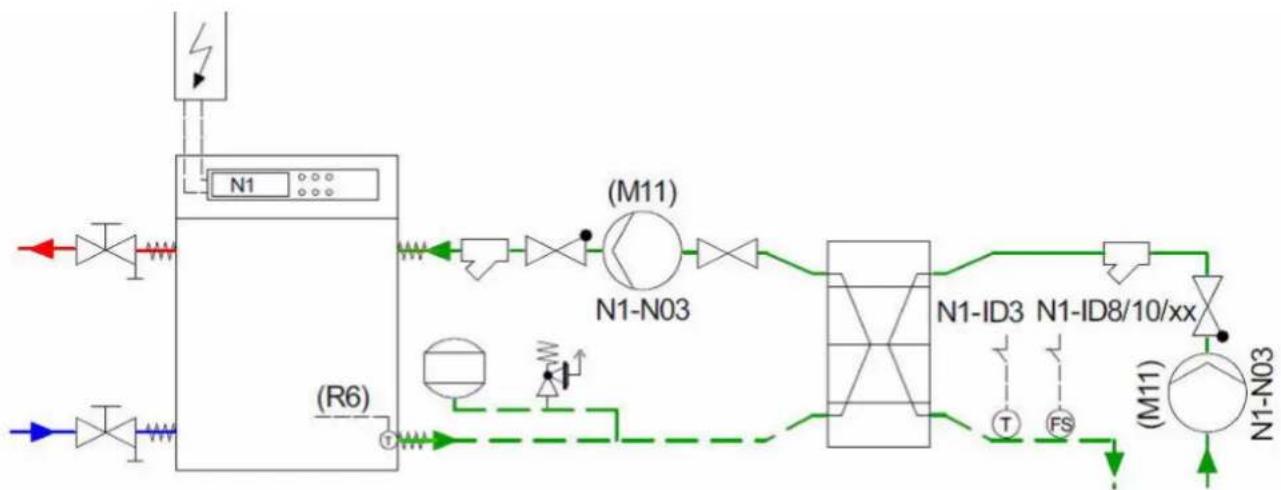

Fig. 1.2: Allacciamento idraulico

1.2 Scambiatore di calore a piastre in acciaio inox avvitato

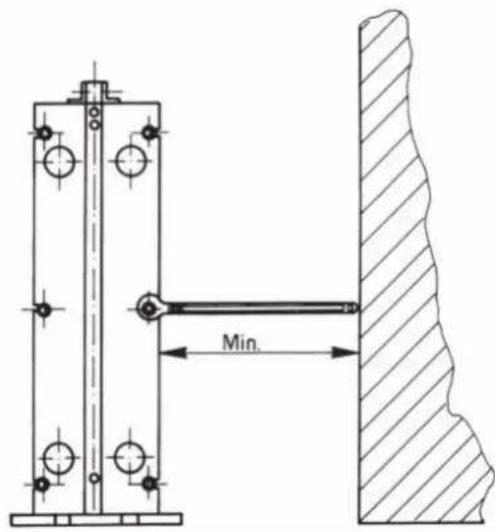

Requisiti per il luogo di installazione:

intorno allo scambiatore di calore a piastre è necessario lasciare spazio a sufficienza per le operazioni di manutenzione (sostituzione delle piastre, serraggio del pacchetto). In genere questo spazio deve essere pari a 1,5 - 2 volte la larghezza dello scambiatore.

Trasporto, sollevamento dello scambiatore di calore a piastre:

lo scambiatore viene fornito avvitato saldamente su un pallet. Quando si solleva l'apparecchio, rispettare quanto segue:

■ Rimuovere le viti di fissaggio dal pallet.
Fissare le cinghie intorno a un bullone su ogni lato. Non utilizzare mai funi d'acciaio o catene.
Sollevare lo scambiatore dal pallet abbassandolo lenta-mente in orizzontale sui piedini e collocarlo nella posizione finale su un piano stabile; eventualmente fissarlo.

ATTENZIONE!

Non sollevare mai lo scambiatore tenendolo per i raccordi o per i bulloni passanti.

Se presenti, utilizzare sempre i golfari di sollevamento, oppure sollevare dal lato superiore della piastra anteriore. Per fare ciò, fissare le cinghie ai relativi bulloni.

Installazione dei raccordi dei tubi:

ATTENZIONE!

Quando si collega il sistema di tubi allo scambiatore, assicurarsi che quest'ultimo non sia sottoposto a carichi o sollecitazioni dovute al sistema di tubi. Pulire le tubazioni prima del montaggio sullo scambiatore.

Le tubazioni pesanti devono essere dotate di un supporto per evitare che forze eccessive influiscano sullo scambiatore.

Utilizzare collegamenti flessibili per evitare oscillamenti sullo scambiatore e per compensare la dilatazione delle tubazioni a causa di cambiamenti della temperatura sullo scambiatore (installazione longitudinale senza tensione).

i NOTA

Per garantire uno sfiato adeguato, le valvole di sfiato devono essere posizionate nel punto più alto nella direzione di scorrimento del liquido (preferibilmente su un contenitore a pressione). È possibile prevedere valvole di intercettazione su tutti i raccordi dello scambiatore per semplificare l'apertura in caso di necessità.

Raccordi dei tubi filettati:

Durante il montaggio assicurarsi che tali raccordi non ruotino quando si aggiungono pezzi di raccordi per tubi o flange.

Una simile rotazione dei raccordi dei tubi filettati potrebbe danneggiare la guarnizione presente nello scambiatore, prevista come protezione sul lato posteriore del raccordo per tubi.

Raccordi flange:

Se il raccordo è rivestito con gomma, tale rivestimento funge anche da guarnizione a flangia. La flangia di collegamento deve essere collegata direttamente alla piastra terminale usando gli appositi fori filettati previsti. Serrare le viti senza stringerle troppo, altrimenti ciò potrebbe spanare la filettatura presente nella piastra del telaio.

Se sullo scambiatore sono presenti flange di supporto libere, è necessaria un'apposita guarnizione per chiudere ermeticamente la flangia.

Avviamento:

ATTENZIONE!

Avviare prima di tutto il circuito freddo, poi quello caldo.

Sfiatare completamente l'impianto chiudendo le valvole di intercettazione tra pompa e scambiatore (se nel ritorno dello scambiatore è stata installata una valvola, aprirla).

Infine avviare la pompa di circolazione acqua glicolata e aprire gradualmente le valvole nella mandata allo scambiatore.

Se necessario, sfiatare nuovamente e ripetere i passaggi precedenti per il circuito secondario se si tratta anche in questo caso di un circuito chiuso.

1.3 Collegamento della pompa (circuito intermedio) del generatore di calore e dell'acqua glicolata:


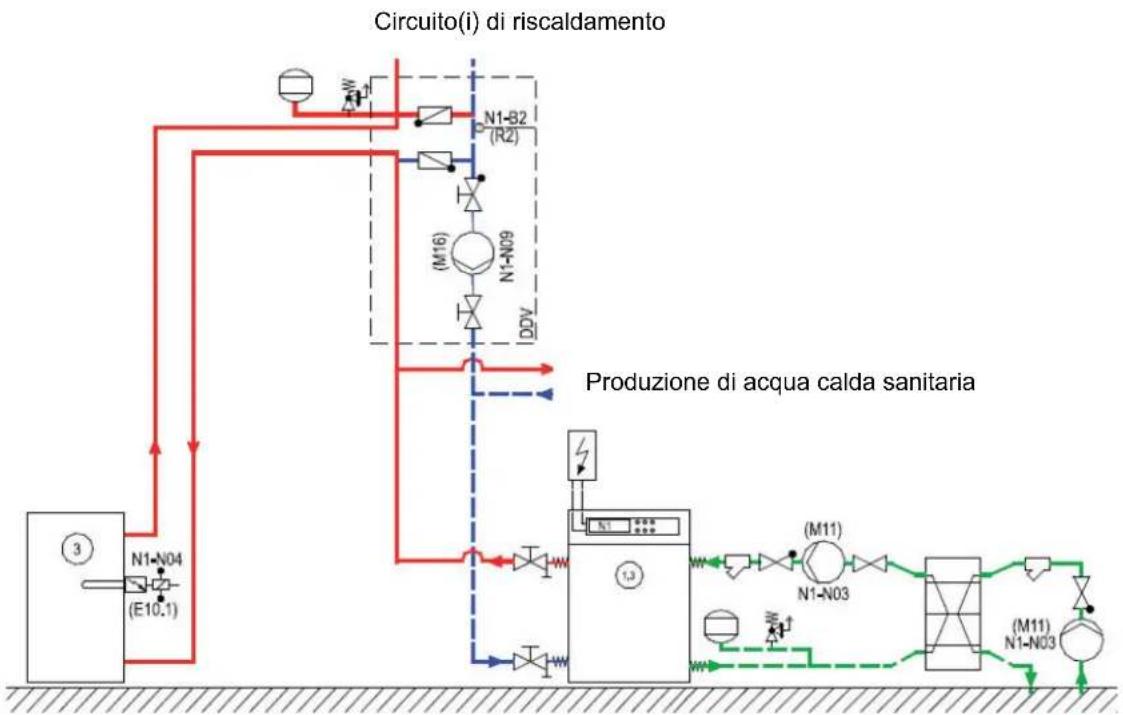

Fig. 1.3: Collegamento della pompa (circuito intermedio) del generatore di calore e dell'acqua glicolata

	SI 50TUWSI 65TU	SI 75TUWSI 90TU	SI 90TUWSI 110TU
Pompa circuito generatore di caloreM 16:	Magna Geo 32-100 V DC	Magna3 40-80F Magna3	65-80F
Pompa circuito intermedioM11:	Magna3 65-80F Magna3	65-100F Magna3	65-100F
Pompa del pozzoM11:	da mettere a disposizione a carico del committente

i NOTA

I gusci isolanti forniti NON devono essere utilizzati sul lato della fonte di calore (impiego come pompa di circolazione acqua glicolata M11).

i NOTA

A causa del tipo di costruzione, tutte le pompe ad elevata efficienza (in particolare le pompe di circolazione acqua glicolata) devono essere montate in un luogo asciutto e privo di gelo.

Dati tecnici Magna Geo 32-100 V DC

Range temperatura di impiego da -10 °C a 110 °C
Lunghezza di ingombro 180 mm
Potenza assorbita max. (P1) 175 W
Corrente assorbita max. (I1) 1,3 A

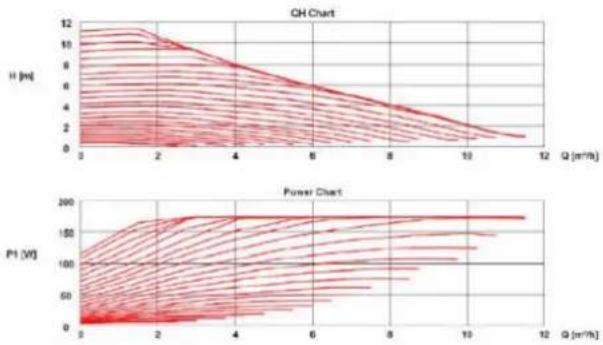

Curva caratteristica pompa:

Dati tecnici Magna3 40-80F

Range temperatura di impiego da -10 °C a 110 °C
Lunghezza di ingombro 220 mm
Potenza assorbita max. (P1) 265 W
Corrente assorbita max. (I1) 1,2 A

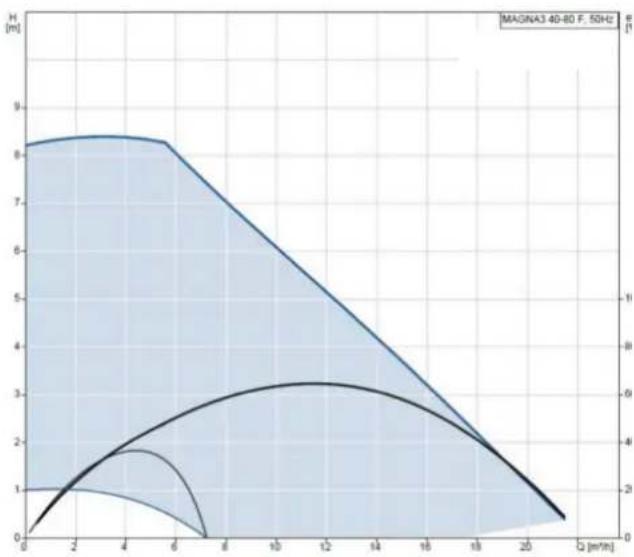

Curva caratteristica pompa:

Dati tecnici Magna3 65-80F

Range temperatura di impiego da -10 °C a 110 °CLunghezza di ingombro 340 mmPotenza assorbita max. (P1) 478 WCorrente assorbita max. (I1) 2,12A

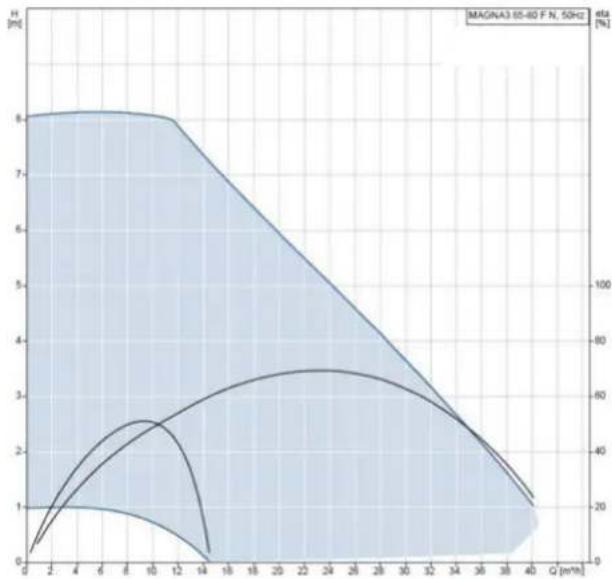

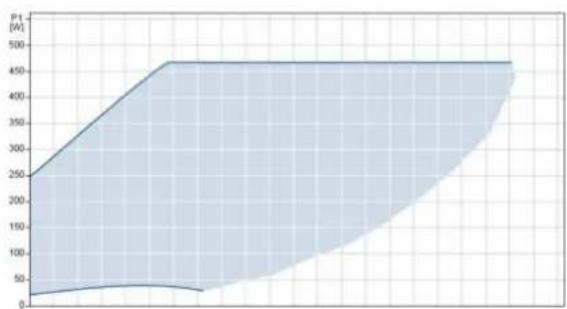

Curva caratteristica pompa:

Dati tecnici Magna3 65-100F

Range temperatura di impiego da -10 °Ca 110 °CLunghezza di ingombro 340 mmPotenza assorbita max. (P1) 613 WCorrente assorbita max. (I1) 2,7 A

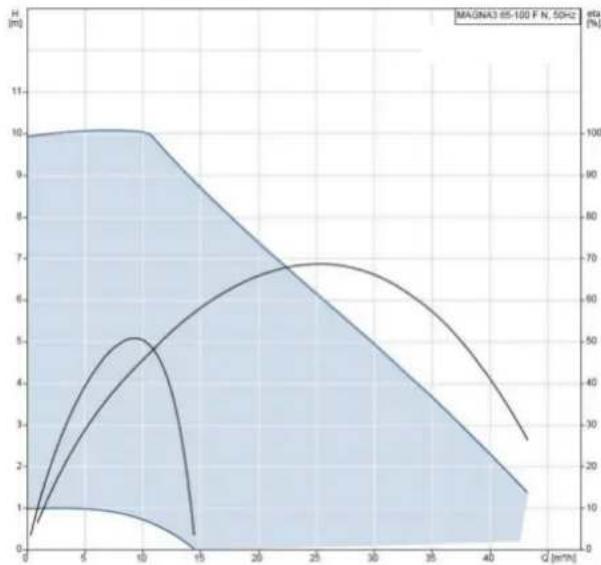

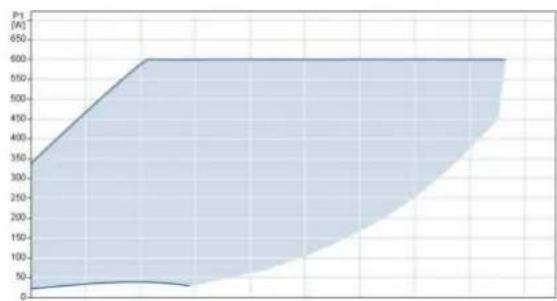

Curva caratteristica pompa:

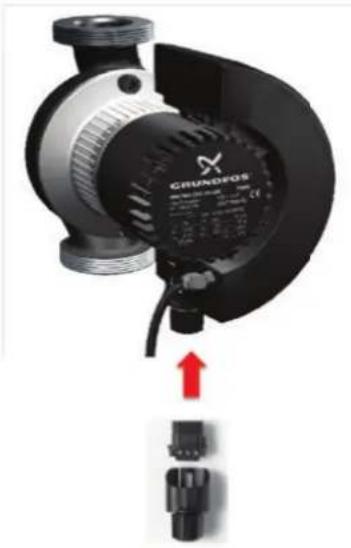

1.4 Collegamento tensione di alimentazione \~ 230 V

Magna Geo 32-100 V DC

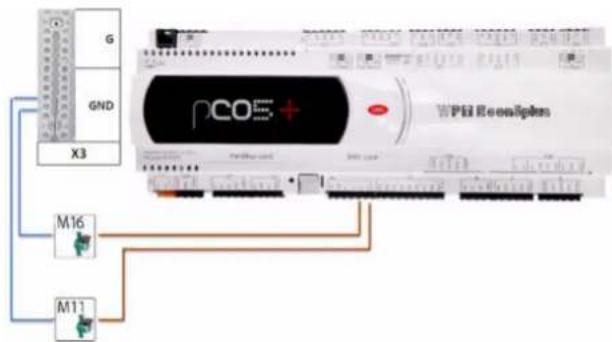

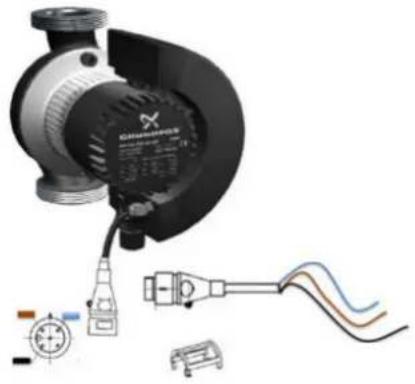

1.5 Collegamento segnale di ingresso 0 – 10 V

Magna Geo 32-100 V DC

Pompa Morsetto SegnaleM 16 J4/Y3 - X3 GND 0 - 10 VPompa circuito intermedio M 11 J4/Y4 - X3 GND 0 - 10 VPompa del pozzo M 11 Opzionale

1.6 Termostato protezione antigelo (T) e interruttore di portata (FS)

Termostato a contatto su tubi RAT 060I (protezione antigelo):

ATTENZIONE!

Per garantire un funzionamento perfetto dell'apparecchio/degli apparecchi, rispettare le note seguenti.

■ Sul luogo di montaggio non deve verificarsi alcuna stratificazione della temperatura nelle tubazioni.
La superficie dei tubi sul luogo di montaggio deve essere scoperta: eventualmente rimuovere il colore o qualsiasi isolamento.

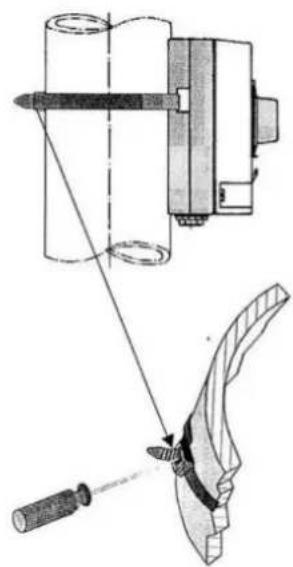

La fascetta di fissaggio in dotazione viene infilata attraverso l'attacco del sensore e fissata sulle tubazioni. La parte in eccesso può essere tagliata.
La sonda a contatto deve essere fissata saldamente al tubo (se necessario usare della pasta termoconduttiva).

Funzione di commutazione:

Se la temperatura raggiunge o scende al di sotto del valore nominale impostato di 4 °C, il commutatore passa dal morsetto P1 - 2 a P1 - 1. Se la temperatura supera di circa 4 K il valore nominale, il commutatore torna alla posizione precedente

Collegamento termostato protezione antigelo (T) sul programmatore della pompa di calore:

N1 ID 3 e X3 G / 24 V AC come

Contatto nello stato di riposo (portata assente)

ATTENZIONE!

Un interruttore di portata DFS installato in aggiunta nel circuito primario (FS) impedisce l'accensione della pompa di calore in caso di portata volumetrica assente della pompa dell'acqua di raffreddamento o dell'acqua di falda.

Collegamento interruttore di portata (FS) sul programmatore della pompa di calore:

N1 ID 8/10/xx e X3 G
