Type de produit	Téléphone filaire avec fonctions avancées
Marque	Switel
Modèle	TF 510
Alimentation	2 piles alcalines AA 1,5 V (non fournies)
Écran	Affichage alphanumérique avec contraste réglable
Répertoire	30 entrées (nom et numéro jusqu'à 22 chiffres)
Liste d'appels	15 entrées avec date et heure
Sélection directe	3 touches programmables (M1, M2, M3) pour numéros d'urgence
Touche Flash (R)	Fonction de transfert d'appel et rappel automatique (100/300/600 ms)
Répétition du dernier numéro	Accès rapide à la liste d'appels
Réglage du volume de l'écouteur	3 positions : normal, moyen, amplification +35 dB
Réglage du volume de la sonnerie	3 positions : arrêt, faible, fort
DEL de notification d'appel	Clignotante pour nouveaux appels manqués (activable/désactivable)
Langues du menu	DE, NL, PL, SV, EN, FR, ES, IT (8 langues)
Montage mural	Possible (fixations prévues, entraxe 100 mm)
Dimensions approximatives	22 x 20 x 10 cm (estimé)
Poids approximatif	0,5 kg (sans piles)
Entretien et nettoyage	Chiffon doux non pelucheux, sans solvant
Sécurité	Utiliser uniquement les câbles fournis, ne pas ouvrir l'appareil, élimination séparée
Garantie	2 ans (hors piles, défauts d'usage)

FOIRE AUX QUESTIONS - TF 510 SWITEL

Comment installer le téléphone Switel TF 510 ?

Raccordez le câble spiralé au combiné et le câble téléphonique à la prise murale. Insérez 2 piles AA alcalines 1,5 V en respectant la polarité. Pour le montage mural, fixez deux vis à 100 mm d'écart et accrochez le téléphone.

Que faire si l'écran n'affiche rien ?

Vérifiez que les piles sont correctement insérées et non déchargées. Si l'icône BATTERIE! apparaît, remplacez les piles par des piles neuves de type AA alcalines.

Comment régler le volume de la sonnerie ?

Utilisez le régulateur à coulisse (17) sur le côté du téléphone. Poussez-le à gauche pour désactiver la sonnerie, au milieu pour un volume faible, à droite pour un volume fort.

Comment enregistrer un numéro dans le répertoire ?

Décrochez le combiné, maintenez la touche répertoire (3) enfoncée 2 secondes. Saisissez le numéro (max 22 chiffres) avec les touches numériques, confirmez avec la touche répétition (6), puis saisissez le nom et confirmez à nouveau.

Comment utiliser la liste d'appels ?

Appuyez sur la touche de répétition des derniers numéros (6) pour accéder à la liste de 15 appels. Naviguez avec les touches de réglage (2). Décrochez le combiné pour composer le numéro sélectionné. Maintenez la touche reset (5) enfoncée 2 secondes pour effacer une entrée.

Que signifient les touches de sélection directe M1, M2, M3 ?

Ces touches (11) permettent de mémoriser un numéro d'appel d'urgence ou un numéro fréquent. Maintenez la touche enfoncée 2 secondes, saisissez le numéro (max 22 chiffres), confirmez avec la touche répétition (6), puis saisissez un nom si souhaité.

Comment régler l'heure et la date ?

Maintenez la touche ✱ enfoncée pour accéder au menu principal. Utilisez la touche ▲ pour naviguer, et la touche ● pour confirmer. Réglez successivement les heures, minutes, jour et mois.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord les connexions des câbles. Si le problème persiste, contactez la hotline suisse au 0900 00 1675 (CHF 2.60/min) ou votre revendeur si vous êtes sous garantie.

Comment nettoyer le téléphone ?

Utilisez un chiffon doux et non pelucheux, légèrement humide si nécessaire. N'utilisez jamais de produits d'entretien ou de solvants, car ils pourraient endommager le boîtier.

Est-il possible d'utiliser un autre câble que celui fourni ?

Non, il est impératif d'utiliser uniquement les câbles fournis avec l'appareil (câble spiralé et câble téléphonique). Un autre câble pourrait empêcher le fonctionnement correct.

MODE D'EMPLOI TF 510 SWITEL

1 Consignes de sécurité

Lisez très attentivement ce mode d'emploi.

Utilisation conforme à son usage

Ce téléphone convient pour téléphoner à l'intérieur d'un réseau téléphonique. Toute autre utilisation est considérée comme non conforme à son usage. Des modifications ou changements effectués d'un propre gré ne sont pas autorisés. N'ouvrez en aucun cas l'appareil et n'effectuez aucun essai de réparation vous-même.

Lieu d'installation

Évitez les nuisances causées par la fumée, la poussière, les vibrations, les produits chimiques, l'humidité, la grande chaleur ou un ensoleillement direct.

Élimination

Vous êtes tenu par la loi d'éliminer les biens de consommation de manière appropriée. L'icône ci-contre sur votre téléphone signifie que les appareils électriques et électroniques usagés ainsi que les piles doivent être éliminés séparément des ordures ménagères.

Veuillez éliminer vos appareils usagés électriques ou électroniques dans le centre de collecte d'un organisme approprié d'évacuation des déchets.

Éliminez les fournitures d'emballage conformément au règlement local.

2 Mettre le téléphone en service

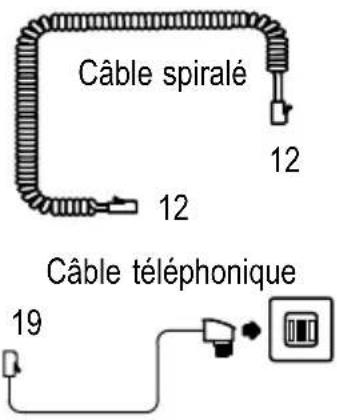

Raccorder le téléphone

Raccordez le câble spiralé aux positions 12 (page suivante). Veuillez n'utiliser que le câble spiralé fourni avec l'appareil, l'appareil ne pouvant éventuellement pas fonctionner avec un autre câble.

Raccordez le téléphone (19) à la prise de raccordement téléphonique à l'aide du câble téléphonique. Veuillez n'utiliser que le câble de raccordement téléphonique fourni avec l'appareil, l'appareil ne pouvant éventuellement pas fonctionner avec un autre câble.

Câble spiralé 12 12 Câble téléphonique 19

Montage mural

Votre téléphone est conçu pour le montage mural. Vous avez besoin de deux vis pour fixer le téléphone. Perforez deux trous à une distance l'un de l'autre (100 mm) égale à celle qui sépare les suspensions prévues et laissez sortir les vis du mur de 5 mm.

Fixez maintenant le téléphone en posant les encoches sur les vis et poussez-le légèrement vers le bas.

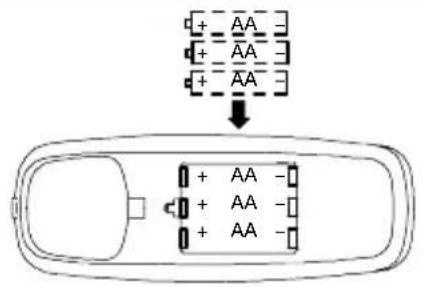

Insérer les piles

Introduisez les piles dans le compartiment ouvert (20). N'utilisez que des piles de type AA alcalines de 1,5 V. Observez une polarisation correcte ! Fermez le compartiment à piles.

L'écran n'est actif que lorsque des piles pleines sont insérées. Si BATTERIE! devait apparaître à l'écran, veuillez alors remplacer les piles.

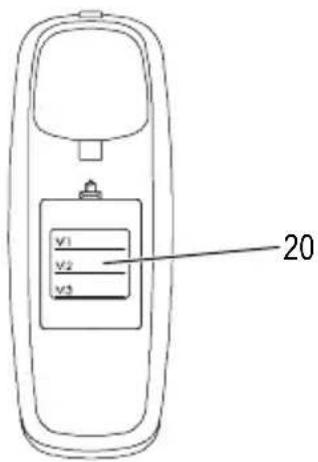

3 Éléments de manipulation

1 Écran
2 Touche de réglage
3 Répertoire
4 DEL "téléphone sonne"
5 Touche reset
6 Répétition des derniers numéros
7 Écouteur
8 Contact de raccrochement
9 Touches numériques
10 Touche dièse
11 Touches de sélection directe
12 Prise pour le câble spiralé
13 Microphone
14 Touche R
15 Touche étoile
16 Régulateur à coulisse "volume sonore de l'écouteur"
17 Régulateur à coulisse "volume sonore de la sonnerie"
18 Fixation murale
19 Prise de raccordement téléphonique
20 Compartiment à piles

Vous parvenez au menu principal en maintenant la touche ✱ appuyée. La touche ▲ vous permet d'effectuer les réglages. La touche ● vous sert à enregistrer/confirmer vos réglages et à appeler l'option de menu suivante. Pour quitter le menu, appuyez sur la touche C.

Le menu se ferme automatiquement si vous n'avez actionné aucune touche pendant 30 secondes.

*

Régler les heures

Régler les minutes

Régler le jour

Régler le mois

Régler la langue

DEUTSCH

NEDERLNDS

POLSKI

SVENSKA

ENGLISH

FRANCAIS

ESPAÑOL

ITALIANO

CONTRASTE régler 1-4

BIP ON / BIP OFF

TOUCHE R 100 / 300 / 600

LED ON / LED OFF

FV/DC

Prendre un appel

Quand le téléphone sonne, décrochez le combiné et passez la communication.

Terminer la communication

Reposez le combiné pour terminer une communication.

Appeler

Décrochez le combiné. Attendez jusqu'à ce vous entendiez la tonalité. Composez le numéro de téléphone de votre choix à l'aide des touches numériques (9).

Touche flash sur des installations PABX

Si votre téléphone est raccordé à une installation à postes supplémentaires, vous pouvez, par l'intermédiaire de la touche R (14), tirer profit de fonctions comme par ex. le transfert d'appels et le rappel automatique. Veuillez lire le mode d'emploi de votre installation PABX. Le revendeur auprès duquel vous avez acheté l'installation vous dira si votre téléphone fonctionne parfaitement sur votre installation PABX.

Régler le volume sonore de l'écouteur

Le volume sonore de l'écouteur se règle à l'aide d'un interrupteur (16).

Poussez l'interrupteur vers la gauche : volume sonore faible de l'écouteur. Poussez l'interrupteur vers le milieu : volume sonore moyen de l'écouteur. Poussez l'interrupteur vers la droite : amplification +35 dB.

Attention : Ce téléphone peut rendre des volumes sonores très élevés lorsque l'amplificateur est activé et que le régulateur se trouve sur Maximum. Il est recommandé d'être prudent lorsque vous passez d'un utilisateur présentant une difficulté d'audition à un utilisateur à audition normale.

Régler le volume sonore de la sonnerie

Le volume sonore de la sonnerie se règle à l'aide d'un interrupteur (17).

Poussez l'interrupteur vers la gauche : la sonnerie est désactivée. Poussez l'interrupteur vers le milieu : volume sonore faible de la sonnerie. Poussez l'interrupteur vers la droite : volume sonore fort de la sonnerie.

Sélection directe

Vous pouvez utiliser les touches de sélection directe M1, M2, M3 comme sélection directe normale ou comme places de mémoire pour l'appel d'urgence automatique. Maintenez la touche de sélection directe (11) appuyée pendant 2 secondes. Si l'affichage “_” clignote à l'écran, vous avez maintenant la possibilité de saisir le numéro de téléphone de 22 chiffres maximum. Pour confirmer, appuyez sur la touche de répétition des derniers numéros (6). Vous pouvez maintenant saisir un nom. Vous pouvez effacer des saisies erronées à l'aide de la touche reset (5).

Saisissez un espace à l'aide de la touche dièse (10).

Répertoire

Vous pouvez enregistrer 30 numéros d'appel et le nom y afférant dans votre répertoire.

- Saisissez toujours les numéros d'appel avec un indicatif afin que le téléphone puisse aussi attribuer les communications locales entrantes à un enregistrement du répertoire.

- Si la capacité de mémoire est épuisée, l'écran affichera le message “----100%” lors du prochain enregistrement. Afin de créer à nouveau de la place, vous devez d'abord effacer un autre enregistrement.

Saisir les numéros d'appel/noms dans le répertoire

Des lettres sont gravées sur les touches numériques. En appuyant plusieurs fois sur la touche adéquate, vous pouvez saisir des lettres, des chiffres et des symboles.

Décrochez le combiné et maintenez la touche répertoire (3) appuyée pendant 2 secondes. Si l'affichage “_” clignote à l'écran, vous avez la possibilité de saisir le numéro de téléphone de 22 chiffres maximum. En appuyant sur la touche de répétition des derniers numéros, vous confirmez la saisie de votre numéro de téléphone. Ensuite, vous pouvez saisir le nom y afférant. En appuyant à nouveau sur la touche de répétition des derniers numéros (6), vous confirmez votre enregistrement. Vous pouvez effacer des saisies erronées à l'aide de la touche reset (5).

Saisissez un espace à l'aide de la touche dièse (10).

Modifier les numéros d'appel/noms dans le répertoire

Pour modifier un enregistrement du répertoire, vous devez cherchez le nom de votre choix et ensuite maintenir la touche répertoire (3) appuyée. Maintenant, vous pouvez modifier votre enregistrement.

Composer des numéros de téléphone à partir du répertoire

Vous devez avoir enregistré des numéros d'appel dans le répertoire.

Décrochez le combiné. Appuyez sur la touche répertoire (3) et cherchez le nom et le numéro d'appel de votre choix à l'aide de la touche de réglage (2). Appuyez sur la touche répertoire (3).

Effacer des numéros de téléphone dans le répertoire

Vous pouvez effacer un numéro de téléphone dans le répertoire.

Appuyez sur la touche répertoire (3) de votre combiné et, à l'aide de la touche de réglage (2), allez au numéro que vous voulez effacer. Maintenez alors la touche reset (5) appuyée pendant 2 secondes. L'enregistrement correspondant du répertoire s'efface.

Liste d'appels

La liste d'appels enregistre les numéros d'appel de tous les appels pris, manqués et passés.

15 numéros d'appel en tout, de 9 chiffres chacun, avec date sont enregistrés dans la liste d'appels.
Si la fonction "LED ON" (voir structure de menu) est sélectionnée, de nouveaux appels manqués seront signalés par une DEL cli-gnotante.

Si la liste d'appels est pleine, l'enregistrement le plus ancien sera automatiquement écrasé.

Attention : L'affichage du numéro d'appel (CLIP ^1 ) est un service confort de votre opérateur. Votre téléphone affiche les numéros d'appel à l'écran si votre opérateur offre ce service. Veuillez lui demander de plus amples informations.

Sélectionner des numéros d'appel dans la liste d'appels

Sélectionnez le numéro de votre choix sans décrocher le combiné en vous servant de la touche de répétition des derniers numéros (6) / touche de réglage (2). Décrochez le combiné. Le numéro de téléphone se compose.

Effacer des numéros d'appel dans la liste d'appels

Sélectionnez le numéro d'appel de votre choix dans la liste d'appels. Maintenez la touche reset (5) appuyée pendant 2 secondes pour effacer l'enregistrement de la liste d'appels.

Sauvegarder des numéros d'appel dans le répertoire à partir de la liste d'appels

Vous pouvez sauvegarder des numéros d'appel dans le répertoire à partir de la liste d'appels.

Décrochez le combiné. Actionnez le contact de raccrochement avec un doigt. Maintenez le contact de raccrochement (8) appuyé pendant la saisie. Sélectionnez le numéro d'appel de votre choix dans la liste d'appels. Maintenez la touche étoile appuyée pendant 2 secondes. Le premier chiffre du numéro d'appel clignote. Appuyez sur la touche de répétition des derniers numéros (6).

Saisissez le nom via les touches ^2 . En appuyant une nouvelle fois sur la touche de répétition des derniers numéros (6), vous confirmez l'enregistrement. "OK" clignote à l'écran.

^1 CLIP: Calling Line Identification Presentation = Affichage du numéro d'appel d'un correspondant.

2 Des lettres sont gravées sur les touches numériques.

5 En cas de problèmes

Hotline de service

S'il s'agit de problèmes techniques, vous pouvez vous adresser à notre hotline de service en Suisse au numéro de tel.

0900 00 1675 (frais Swisscom à la date d'impression de ce manuel : CHF 2.60/min). Si vous jouissez de droits de garantie, adressez-vous à votre revendeur. La durée de la garantie est de 2 ans.

Questions et réponses

Questions Réponses
Pas de communication téléphonique possible	- Le téléphone n’est pas correctement raccordé ou est perturbé. N’utilisez que le câble de raccordement téléphonique fourni avec l’appareil.

6 Remarques d'entretien / Garantie

Remarques d'entretien

• Nettoyez les surfaces du boîtier avec un chiffon doux et non pelucheux.
• N'utilisez pas de produits d'entretien ou de solvants.

Garantie

Les appareils SWITEL sont fabriqués selon les procédés les plus modernes et sont contrôlés. Des matériaux sélectionnés et des technologies de pointe ont pour effet un fonctionnement irréprochable et une longue durée de vie. La garantie ne rentre pas en jeu si l'exploitant du réseau téléphonique ou une installation PABX éventuellement intercalée est responsable du dysfonctionnement de l'appareil. La garantie ne s'applique pas aux piles, piles rechargeables ou packs de piles rechargeables utilisés dans les produits. La durée de la garantie est de 24 mois à partir de la date d'achat.

Pendant la période de garantie, tous les défauts dus à des vices de matériel ou de fabrication seront éliminés gratuitement. Le droit à la garantie expire en cas d'intervention de l'acheteur ou de tiers. Les dommages provenant d'un maniement ou d'une manipulation incorrects, d'une usure naturelle, d'une mauvaise mise en place ou d'une mauvaise conservation, d'un raccordement ou d'une installation incorrects ainsi que d'un cas de force majeure ou autres influences extérieures sont exclus de la garantie. En cas de réclamations, nous nous réservons le droit de réparer, de remplacer les pièces défectueuses ou d'échanger l'appareil. Les composants remplacés ou les appareils échangés deviennent notre propriété. Les demandes de dommages et intérêts sont exclues tant qu'elles ne reposent pas sur l'intention ou une négligence grossière du fabricant.

Si votre appareil devait malgré tout présenter une défectuosité pendant la période de garantie, veuillez vous adresser, muni de la quittance d'achat, exclusivement au magasin où vous avez acheté votre appareil SWITEL. Vous ne pouvez faire valoir vos droits à la garantie selon ces dispositions qu'auprès de votre revendeur exclusivement. Deux ans après l'achat et la remise de nos produits, il n'est plus possible de faire valoir les droits à la garantie.

Déclaration de conformité

Cet appareil répond aux exigences des directives de l'union européenne (UE) :

1999/5/CE : Directive sur les installations de radio et de télécommunication et la reconnaissance réciproque de leur conformité. La conformité à la directive ci-dessus est confirmée sur l'appareil par le symbole CE. Pour obtenir la déclaration de conformité intégrale, veuillez vous servir du téléchargement gratuit de notre site Internet www.switel.com.
