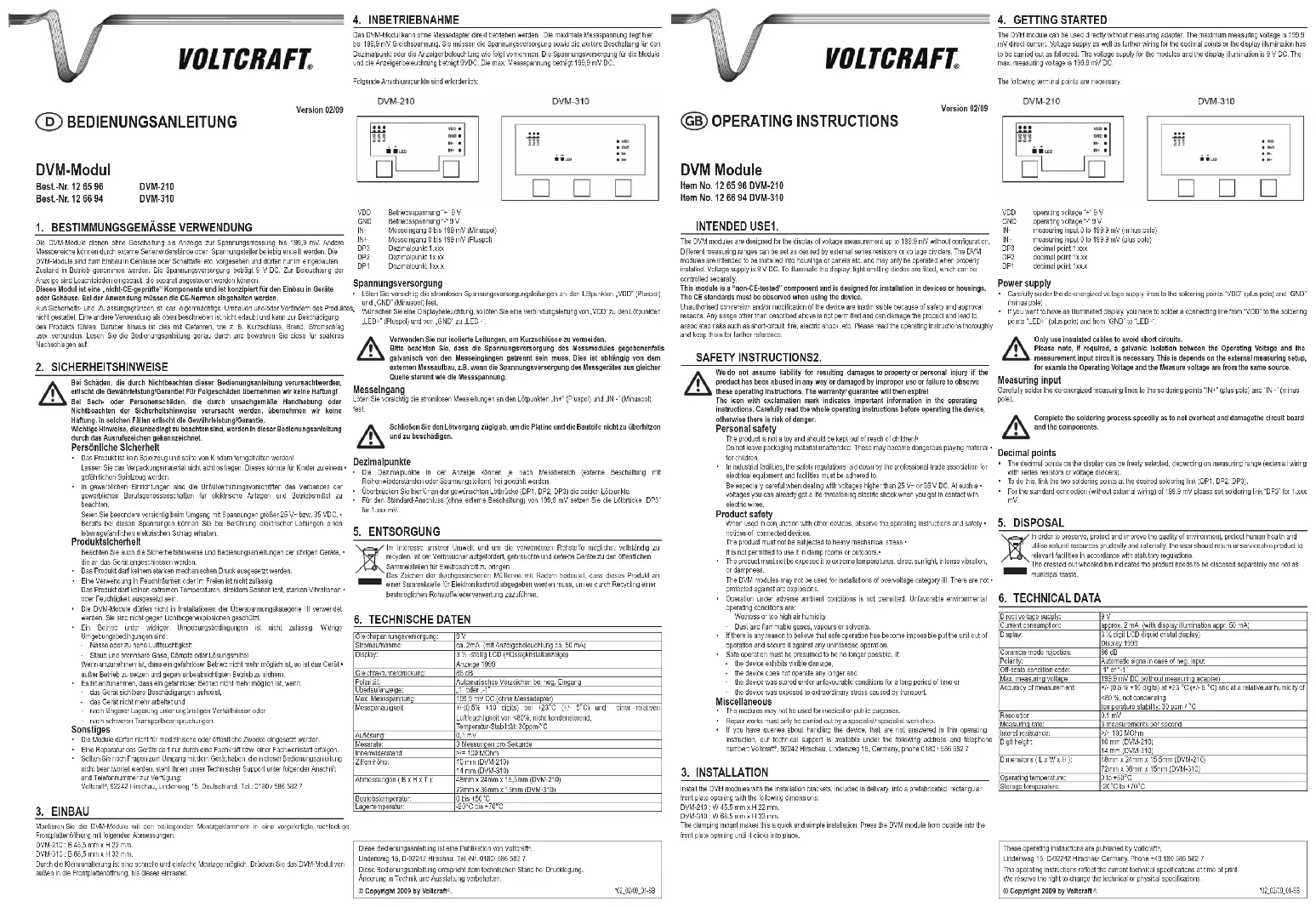

MODE D'EMPLOI DVM310 VOLTCRAFT

Version 02/09 Module de voltmètre digital DVM Nº de commande 12 65 96 DVM-210 Nº de commande 12 66 94 DVM-310 UTILISATION PRÉVUE1. Le module de voltmètre digital sans câblage supplémentaire sert d’afcheur de la tension mesurée jusqu’à 199,9 mV. D’autres plages de mesure peuvent être créées librement par le montage de résistances série externes ou des diviseurs de tension. Ce module de voltmètre digital est prévu pour être monté dans un boîtier ou dans un panneau de commande etc. et ne doit être mis en service qu’après avoir été encastré. L’alimentation en courant est assurée par 9 V DC. L’éclairage de l’afcheur est effectué par des diodes électroluminescentes qui peuvent être commandées individuellement. Ce module est un composant „non testé CE“ et est conçu pour être monté dans des appareils ou boîtiers. Les normes CE doivent être respectées durant son utilisation. La conversion et/ou la modication non autorisées de l’appareil ne sont pas permises pour des raisons de sécurité et d’approbation. Tout usage autre que celui décrit ci-dessus est interdit, peut endommager le produit et poser des risques tels que courts-circuits, incendies, chocs électriques, etc. Prière de lire attentivement le mode d’emploi et de le conserver à titre de référence. CONSIGNES DE SÉCURITÉ2. Nous déclinons toute responsabilité en cas de dommages matériels ou de blessures dans le cas où cet appareil aurait été maltraité de quelque façon que ce soit ou endommagé du fait d’une mauvaise utilisation ou d’un non respect de ce mode d’emploi. La garantie en serait d’ailleurs annulée! Le point d’exclamation attire l’attention sur une information importante dont il convient de tenir compte impérativement. Sécurité des personnes Ce produit n’est pas un jouet et doit être tenu hors de portée des enfants!• Ne laissez pas traîner négligemment le matériel d’emballage. Il pourrait devenir un jouet • dangereux pour les enfants. Dans les locaux professionnels, il faut observer les instructions pour la prévention des • accidents émises par les associations professionnelles exerçant dans le domaine des installations électriques et de l’outillage industriel. Soyez avant tout très vigilant lors du maniement de tensions supérieures à 25 V~ • respectivement à 35 V DC. De telles tensions peuvent, déjà au contact de lignes électriques, provoquer une décharge électrique mortelle. Sécurité du produit Si vous raccordez ce produit à d’autres appareils, consultez le mode d’emploi et les consignes • de sécurité de ces autres appareils. Ne soumettez pas ce produit à de fortes contraintes mécaniques.• L’utilisation dans les locaux humides ou à l’extérieur n’est pas permise.• Ce produit ne doit pas être exposé à des températures extrêmes, aux rayons directs du soleil • ou à d’intenses vibrations. Le module de voltmètre digital ne doit pas être utilisé dans des installations de la catégorie de • surtension III. Il n’est pas protégé contre les explosions provoquées par un arc électrique. Un fonctionnement dans des conditions d’environnement défavorables est interdit. Des • conditions d’environnement défavorables sont par exemple : une humidité ou un taux d’hygrométrie trop élevé - de la poussière et des gaz, vapeurs ou solutions inammables - S’il est probable qu’une utilisation sans danger n’est plus possible, mettez l’appareil hors • service et protégez-le contre toute utilisation involontaire. Une utilisation sans danger n’est plus possible si :• l’appareil présente des dommages visibles, - l’appareil ne fonctionne plus et - après un long stockage dans des conditions défavorables ou - l’appareil a été transporté dans des conditions défavorables. - Divers Les modules ne doivent pas être utilisés dans le domaine médical ou public.• La réparations ou de réglages ne peuvent être effectués que par un spécialiste ou un atelier • spécialisé. L´appareil de mesure pour lesquelles vous ne trouvez pas de réponses dans le présent • mode d’emploi, nos support technique se tient volontiers à votre disposition à l´adresse et au numéro de téléphone suivants: Voltcraft

, Lindenweg 15, D-92242 Hirschau, Tél. [phone]. MONTAGE3. Montez le module de voltmètre digital à l‘aide des clips de montage dans l‘ouverture d‘emplacement préfabriqué rectangulaire présentant les dimensions suivantes : DVM-210 : L 45,5 mm x H 22 mm. DVM-310 : L 68,5 mm x H 33 mm. Grâce à la xation par clips, le module peut être monté rapidement et facilement. Enfoncez le module DVM en poussant vers l‘ouverture d‘emplacement du cadre avant jusqu‘à ce qu‘il s‘encliquette. MISE EN SERVICE4. Le module de voltmètre digital peut directement être utilisé sans devoir raccorder des adaptateurs de mesure. La tension de mesure maximale dans ce cas est de 199,9 mV en tension continue. Vous devez vous-même assurer l’alimentation en tension et effectuer le câblage du point décimal ou l’éclairage de l’afchage comme suit : Le courant nécessaire à l’alimentation des modules et de l’éclairage de l’afcheur s’élève à 9 V DC. La tension de mesure maximale est de 199,9 mV DC. Les points de raccordement suivants sont nécessaires : VDD Tension de service “+“ 9 V GND Tension de service “-“ 9 V IN- Entrée de mesure de 0 à 199,9 mV (pôle négatif) IN+ Entrée de mesure de 0 à 199,9 mV (pôle positif) DP3 Point décimal 1.xxx DP2 Point décimal 1x.xx DP1 Point décimal 1xx.x Alimentation en courant Fixez prudemment par soudure les lignes d‘alimentation en courant hors tension aux points de soudure • „VDD” (pôle positif) et „GND” (pôle négatif). Si vous désirez un écran illuminé, il faut relier par soudure une ligne de raccordement de „VDD” aux points • de soudure „LED+” (pôle positif) et de „GND” à „LED -“. N‘utilisez que de lignes isolées an d‘éviter des courts-circuits. Veuillez noter qu‘il peut ètre nécessaire d‘etablir uneisolation galvanique entre la tension de service et l‘entrée de mesure: Cela dépend de la tension à mesurer et la tension du circuit de mesure proviennent de la mème source. Entrée de mesure Fixez prudemment par soudure les cordons de mesure sans courant aux points de soudure „IN+” (pôle positif) et „IN -” (pôle négatif). Terminez le plus vite possible les travaux de soudure pour éviter l‘échauffement et par là l‘endommagement de la platine et des composants. Points décimaux Les points décimaux de l’afchage peuvent être choisis librement en fonction de la plage de mesure • (câblage externe par résistances en série ou diviseurs de tension). Pour cela, pontez les deux points du pont de soudure désiré (DP1, DP2, DP3).• Pour le raccordement standard (sans câblage externe) de 199,9 mV, pontez le pont de soudure „DP3” sur • 1.xxx mV. ELIMINATION DES DÉCHETS5. An de préserver, protéger et améliorer la qualité de l’environnement, ainsi que de protéger la santé des êtres humains et d’utiliser prudemment les ressources naturelles, il est demandé à l’utilisateur de rapporter les appareils à mettre au rebut aux points de collecte et de recyclage appropriés en conformité avec les règlements d’application. Le logo représentant une poubelle à roulettes barrée d’une croix signie que ce produit doit être apporté à un point de collecte et de recyclage des produits électroniques pour que ses matières premières soient recyclées au mieux. CARACTÉRISTIQUES TECHNIQUES6. Alimentation en tension continue : 9 V Consommation de courant : env. 2 mA (avec éclairage d’afcheur env. 50 mA) Ecran : à 3 ½ caractères LCD (afcheur à cristaux liquides) Afchage 1999 Réjection en mode commun : 86 dB Polarité : Signe automatique en cas d’entrée négative Afchage de dépassement : „1” ou „-1” Tension de mesure maxi : 199,9 mV DC (sans adaptateur de mesure) Exactitude de mesure : +/- (0,5 % +10 digits) pour +23 °C (+/- 5 °C) et une humidité relative de l’air de <80 %, non condensante. Stabilité de température :30 ppm / °C Résolution : 0,1 mV Cadence d’acquisition: 3 mesures par seconde Résistance interne: >/= 100 MOhm Hauteur des chiffres: 10 mm (DVM-210) 14 mm (DVM-310) Dimensions ( L x H x P ): 48mm x 24mm x 15,5mm (DVM-210) 72mm x 36mm x 15mm (DVM-310) Température de service: 0 à +50°C Température de stockage: -20°C à +70°C Deze gebruiksaanwijzing is een publicatie van Voltcraft

*02_02/09_01-SB Cette notice est une publication de la société Voltcraft

Lindenweg 15, D-92242 Hirschau/Allemagne, Tél. [phone]. Cette notice est conforme à la réglementation en vigueur lors de l´impression. Données techniques et conditionnement soumis à modications sans aucun préalable. © Copyright 2009 par Voltcraft
