ZZ9506 - Outil à main Batavia - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Outil à main multifonction, conçu pour divers travaux de bricolage.
Utilisation	Idéal pour les réparations domestiques, l'assemblage de meubles et les projets de bricolage.
Maintenance et Réparation	Nettoyer régulièrement l'outil après utilisation, vérifier l'état des pièces et remplacer si nécessaire.
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation pour éviter les blessures.
Informations Générales	Vérifier la compatibilité avec les accessoires avant l'achat pour garantir une utilisation optimale.

FOIRE AUX QUESTIONS - ZZ9506 Batavia

Comment utiliser le Batavia ZZ9506 ?

Pour utiliser le Batavia ZZ9506, assurez-vous de lire le manuel d'utilisation fourni. Généralement, il doit être manipulé avec précaution en suivant les instructions de sécurité.

Quels types de matériaux puis-je utiliser avec cet outil ?

Le Batavia ZZ9506 est conçu pour travailler avec divers matériaux, y compris le bois, le métal et le plastique, selon le type de tâche que vous souhaitez réaliser.

Comment entretenir le Batavia ZZ9506 ?

Pour entretenir votre Batavia ZZ9506, nettoyez-le régulièrement après utilisation, vérifiez les pièces mobiles pour s'assurer qu'elles sont lubrifiées et remplacez les pièces usées si nécessaire.

Que faire si l'outil ne fonctionne pas ?

Si le Batavia ZZ9506 ne fonctionne pas, vérifiez d'abord les connexions électriques, assurez-vous qu'il est correctement alimenté et que les pièces ne sont pas obstruées. Si le problème persiste, contactez le service client.

Est-ce que le Batavia ZZ9506 est garanti ?

Oui, le Batavia ZZ9506 est généralement accompagné d'une garantie. Veuillez consulter les conditions de garantie fournies avec le produit pour plus de détails.

Où puis-je acheter des pièces de rechange pour le Batavia ZZ9506 ?

Les pièces de rechange pour le Batavia ZZ9506 peuvent être achetées auprès des revendeurs agréés ou directement sur le site officiel de Batavia.

Quelle est la puissance de l'outil ?

La puissance du Batavia ZZ9506 est de 500 W, offrant une performance adéquate pour des tâches variées.

Comment régler la profondeur de coupe ?

Pour régler la profondeur de coupe sur le Batavia ZZ9506, utilisez le mécanisme de réglage situé sur le côté de l'outil, en suivant les instructions du manuel.

MODE D'EMPLOI ZZ9506 Batavia

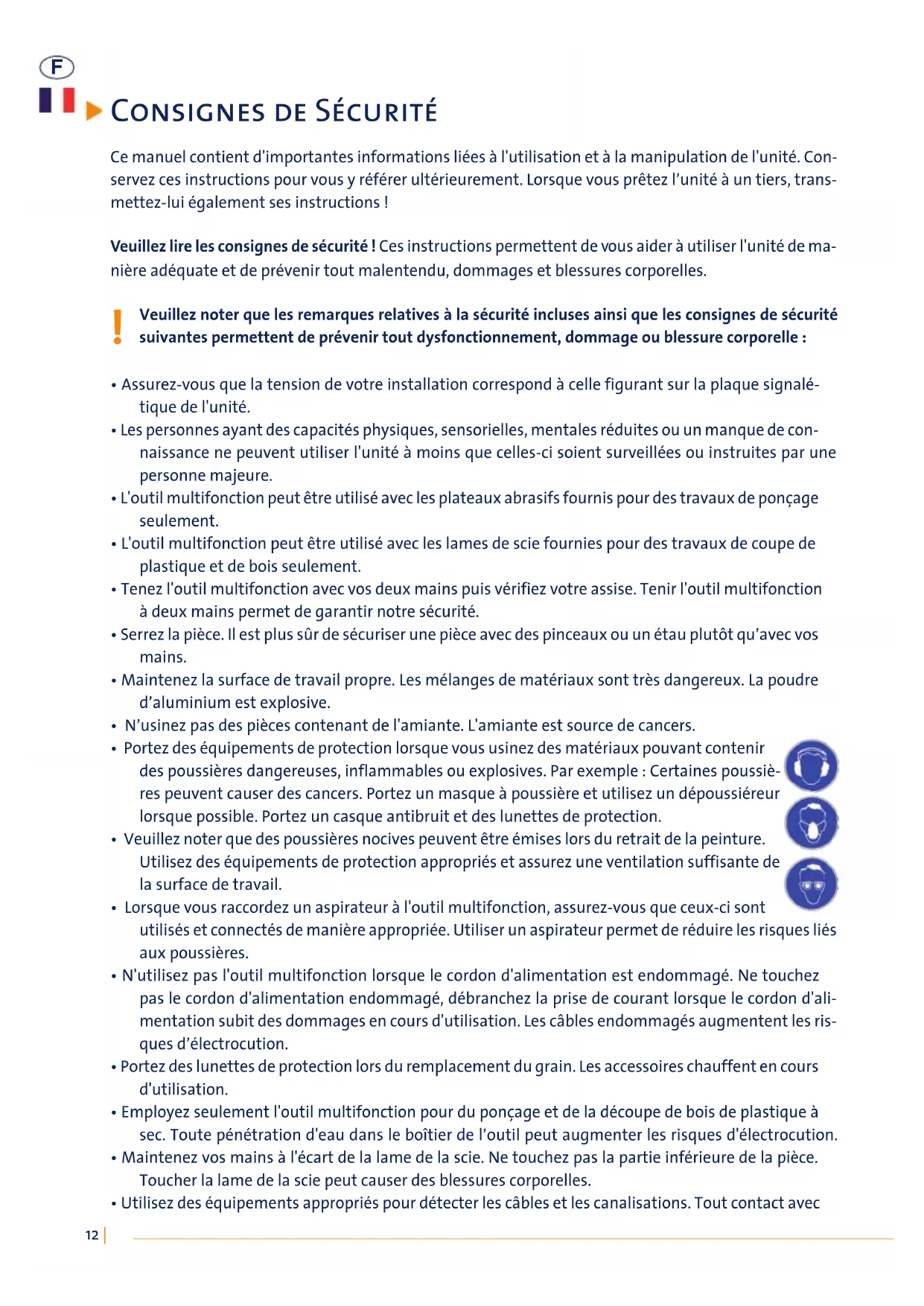

Ce manuel contient d'importantes informations liées à l'utilisation et à la manipulation de l'unité. Con- servez ces instructions pour vous y référer ultérieurement. Lorsque vous prêtez l’unité à un tiers, trans- mettez-lui également ses instructions ! Veuillez lire les consignes de sécurité ! Ces instructions permettent de vous aider à utiliser l'unité de ma- nière adéquate et de prévenir tout malentendu, dommages et blessures corporelles.

Veuillez noter que les remarques relatives à la sécurité incluses ainsi que les consignes de sécurité suivantes permettent de prévenir tout dysfonctionnement, dommage ou blessure corporelle :

• Assurez-vous que la tension de votre installation correspond à celle figurant sur la plaque signalé- tique de l'unité.

• Les personnes ayant des capacités physiques, sensorielles, mentales réduites ou un manque de con- naissance ne peuvent utiliser l'unité à moins que celles-ci soient surveillées ou instruites par une personne majeure.

• L'outil multifonction peut être utilisé avec les plateaux abrasifs fournis pour des travaux de ponçage seulement.

• L'outil multifonction peut être utilisé avec les lames de scie fournies pour des travaux de coupe de plastique et de bois seulement.

• Tenez l'outil multifonction avec vos deux mains puis vérifiez votre assise. Tenir l'outil multifonction à deux mains permet de garantir notre sécurité.

• Serrez la pièce. Il est plus sûr de sécuriser une pièce avec des pinceaux ou un étau plutôt qu’avec vos mains.

• Maintenez la surface de travail propre. Les mélanges de matériaux sont très dangereux. La poudre d’aluminium est explosive.

• N’usinez pas des pièces contenant de l'amiante. L'amiante est source de cancers.

• Portez des équipements de protection lorsque vous usinez des matériaux pouvant contenir des poussières dangereuses, inflammables ou explosives. Par exemple : Certaines poussiè- res peuvent causer des cancers. Portez un masque à poussière et utilisez un dépoussiéreur lorsque possible. Portez un casque antibruit et des lunettes de protection.

• Veuillez noter que des poussières nocives peuvent être émises lors du retrait de la peinture. Utilisez des équipements de protection appropriés et assurez une ventilation suffisante de la surface de travail.

• Lorsque vous raccordez un aspirateur à l'outil multifonction, assurez-vous que ceux-ci sont utilisés et connectés de manière appropriée. Utiliser un aspirateur permet de réduire les risques liés aux poussières.

• N'utilisez pas l'outil multifonction lorsque le cordon d'alimentation est endommagé. Ne touchez pas le cordon d'alimentation endommagé, débranchez la prise de courant lorsque le cordon d'ali- mentation subit des dommages en cours d'utilisation. Les câbles endommagés augmentent les ris- ques d’électrocution.

• Portez des lunettes de protection lors du remplacement du grain. Les accessoires chauffent en cours d'utilisation.

• Employez seulement l'outil multifonction pour du ponçage et de la découpe de bois de plastique à sec. Toute pénétration d'eau dans le boîtier de l’outil peut augmenter les risques d'électrocution.

• Maintenez vos mains à l'écart de la lame de la scie. Ne touchez pas la partie inférieure de la pièce. Toucher la lame de la scie peut causer des blessures corporelles.

• Utilisez des équipements appropriés pour détecter les câbles et les canalisations. Tout contact avec Consignes de Sécurité| 13

Retirez l'outil multifonction et ses accessoires de la boîte puis vérifiez l'état de tous les composants. Main- tenez les matériaux d'emballage hors de la portée des enfants. Il y a risque d'étouffement. L'outil multi- fonction peut seulement être utilisé pour du ponçage à sec. Celui-ci est également adapté au travail sur du bois, des métaux, du plastique, du plâtre et les surfaces recouvertes d’enduits. Les plateaux abrasifs peuvent également être utilisés pour retirer la rouille ou une peinture usagée, et pour des opérations de ponçage intermédiaires. Les lames de scie de grande taille et de petite taille sont adaptées à la coupe du bois et du plastique. Avant de modifier l'unité, débranchez le cordon d'alimentation ! MONTAGE DE LA LAME DE LA SCIEET DU GRATTOIR

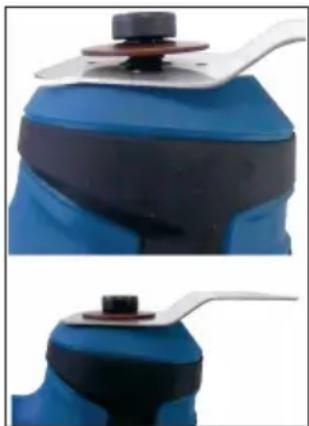

1. Fixez l’outil (lame de scie ou grattoir) au support à outil. L’outil peut être

fixé sur la position de votre choix, ex. aligné avec le boîtier, sur la droite ou la gauche le boîtier.

2. Fixez l’outil avec la flasque (|6) et la vis creuse de l’outil (|7). Assurez-vous

d’installer la flasque en dirigeant le côté convexe vers le haut (voir l'image). MONTAGE DU SUPPORT DU PLATEAU POUR ABRASIF

1. Fixez le support pour plateau abrasif (|8) au support à outil. Sécurisez le

support pour plateau abrasif à l’aide de la vis creuse du support à outil. En effectuant ceci, la flasque comprime le support pour plateau abrasif.

2. Serrez la vis creuse à l’aide de la vis hexagonale (|5), serrez à la main seule -

ment. FIXATION DU PLATEAU ABRASIF AU SUPPORT DU PLATEAU ABRASIF Le support pour plateau abrasif est équipé d’un crochet et d’une boucle, vous pouvez donc aisément changer de plateau abrasif (|4). Maintenez le tissu ad- hésif du support abrasif propre afin de garantir l’effet du tissu adhésif.

1. Positionnez un coin du plateau abrasif sur le support pour plateau abrasif

puis appuyez fermement. Pour garantir un dépoussiérage optimal, assurez-vous que les orifices du plateau abrasif et du support pour plateau abrasif sont alignés.

2. Pour retirer le plateau abrasif, tirez sur une extrémité puis retirez-le du support pour plateau abrasif.

un cordon électrique peut causer une électrocution. Endommager un tuyau de gaz peut causer un incendie ou une explosion. Endommager une canalisation peut causer des dommages étendus et une électrocution.

• L'unité et ses accessoires chauffent lors d'une période d'utilisation prolongée. Ne chargez pas l'ou- til multifonction, laissez celui-ci refroidir entre chaque étape de travail.

• Ne tentez pas de désassembler ou de réparer l'unité vous-même. Contactez un technicien spécia- lisé ou notre service d'assistance client. Utilisez seulement des pièces de rechange originales.14 |

Installez toujours un dépoussiéreur lors d'opérations de ponçage.

1. Fixez l’adaptateur de dépoussiérage (|3) à l’ouverture du boîtier prévue à cet effet.

2. Connectez le tuyau d’aspiration à l'adaptateur de dépoussiérage.

COMMUTATEUR MARCHE/ARRÊT

1. Pour mettre en marche l’appareil, utilisez le commutateur Marche/Arrêt (|1).

2. Pour éteindre l’unité, positionnez le commutateur Marche/Arrêt sur Arrêt.

RÉGULATEUR DE VITESSE

A l’aide du régulateur de vitesse (|2) vous pouvez régler la vitesse selon l'application. Choisissez la vitesse de votre choix et assurez-vous de ne pas soumettre l'outil multifonction à une surcharge et un arrêt forcé. Pour augmenter la vitesse, tournez le régulateur de vitesse (|2) sur la position de votre choix. 6 vitesses sont disponibles, de 1 à 6. Vous pouvez également modifier la vitesse en cours de fonctionnement. La vi- tesse de coupe ou de ponçage varie selon le matériau à usiner. Pour garantir des performances optima- les, effectuer des tests. Produits en grume Taille croisée Plastiques Coupes à étapes Coupes rapprochées ex. découpage du cadre d’une porte Produits en grume Taille croisée Plastiques Coupes à étapes Coupes rapprochées ex. découpage du cadre d’une porte Produits en grume Ponçage et nettoyage Plastiques Surfaces, retrait Vernis et revêtements Adhésifs tenaces et Adhésifs tenaces Revêtements Produits en grume Travail de ponçage, en raison de Plastiques Taille est également adapté à Vernis et revêtements Coins Métaux

OUTIL MATERIAU UTILITE| 15

Outil multifonction Type / modèle ZZ9506 Tension nominale 230 V ~ 50 Hz Puissance nominale 250 W Niveau de pression acoustique 88,1 dB(A) Niveau de puissance sonore 99,1 dB(A) Indice de vibrations main-bras 3,5 m/s2 Indice de protection II Dimensions 280 mm x 100 mm x 70 mm Poids 1,4 kg Caracteristiques Techniques Cher client, tâchez d’éviter les déchets inutiles. Au cas où vous souhaitez vous débarrasser de cet article, sachez qu’il contient de nombreux composants qui constituent des matières premières précieuses et sont recyclables. Ne jetez donc pas ce produit, mais portez-le à votre instance locale de recyclage. Recyclage

• L’outil ne nécessite aucun entretien particulier. Ne tentez pas de désassembler ou de réparer l'unité vous-même.

• Utilisez un chiffon humide pour nettoyer l'unité. N’utilisez pas de solvants ou d’abrasifs agressifs.

• Maintenez les orifices de ventilation propres et dégagés.

Nous, Batavia GmbH, Blankenstein 230-1b, NL-7943 PG Meppel, déclarons sous notre seule responsabilité que le produit Multitool, ZZ9506, article no. 7050248/7050768, satisfait les principales exigences de protection définies dans les directives européennes 2004/108/CE (compatibilité électromagnétique, CEM) et 2006/42/CE machines ainsi que les modifications y apportées. Pour évaluer la conformité nous avons eu recours aux normes harmonisées ci-dessous : EN 60745-1:2006, EN 60745-2-4:2003+A11, EN 55014-1:2006, EN 55014-2:1997+A1, EN 61000-3-2:2006, EN 61000-3- 3:1995+A1+A2. Meppel, le 14 août 2009
