Rebel C50 - Unite Centrale Sharkoon - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier d'ordinateur (unité centrale) moyen tour
Facteur de forme	ATX
Dimensions (L x P x H)	46,0 x 23,0 x 49,5 cm
Matériau du panneau latéral	Verre trempé
Coloris disponibles	Noir, Blanc
Slots d'extension	7
Revêtement intérieur	Oui
Support carte graphique	Oui (support ajustable inclus)
Système de gestion des câbles	Oui
Baies de stockage 3,5"	3
Baies de stockage 2,5"	3
Connecteurs I/O	1x USB-C 3.2 Gen 2, 2x USB 3.0, 1x prise audio TRRS
Compatibilité RVB	Adressable (5V-D-coded-G), 8 ports, contrôle manuel (20 modes) ou via carte mère (MSI, ASUS, Gigabyte, ASRock)
Ventilateurs pré-installés	3x 120mm PWM RGB adressable (avant) + 1x 120mm PWM RGB adressable (arrière)
Compatibilité cartes mères	Mini-ITX, Micro-ATX, ATX
Longueur max carte graphique	40,0 cm
Hauteur max refroidisseur CPU	16,5 cm
Longueur max bloc d'alimentation	27,0 cm
Alimentation incluse	Non
Contenu de l'emballage	Boîtier Rebel C50 RGB, kit d'accessoires, supports de montage
Entretien et nettoyage	Nettoyer avec un chiffon doux non pelucheux. Ne pas utiliser de produits abrasifs ou de solvants. Débrancher l'alimentation avant tout nettoyage.
Sécurité	Éviter l'électricité statique lors de la manipulation des composants. Ne pas exposer à l'humidité. Tenir hors de portée des enfants.
Réparabilité	Ventilateurs et panneaux remplaçables. Contactez le support Sharkoon pour les pièces détachées.

FOIRE AUX QUESTIONS - Rebel C50 Sharkoon

Quels formats de carte mère le Sharkoon Rebel C50 supporte-t-il ?

Le boîtier supporte les formats Mini-ITX, Micro-ATX et ATX.

Quelle est la longueur maximale de la carte graphique ?

La longueur maximale de la carte graphique est de 40,0 cm.

Combien de ventilateurs sont inclus dans le boîtier ?

Le boîtier est livré avec 3 ventilateurs PWM RGB adressables de 120 mm à l'avant et 1 ventilateur PWM RGB adressable de 120 mm à l'arrière.

Le boîtier peut-il accueillir un système de refroidissement liquide ?

Oui, le panneau supérieur accepte un radiateur jusqu'à 6,0 cm de hauteur (avec ventilateurs) et le panneau latéral peut accueillir un radiateur en option.

Comment contrôler l'éclairage RVB ?

L'éclairage RVB adressable peut être contrôlé manuellement via le bouton reset (20 modes) ou synchronisé avec une carte mère compatible MSI Mystic Light, ASUS Aura, Gigabyte RGB Fusion ou ASRock Polychrome.

Le panneau latéral est-il en verre trempé ?

Oui, le panneau latéral est en verre trempé.

Combien de disques durs 3,5 pouces puis-je installer ?

Vous pouvez installer jusqu'à 3 disques durs de 3,5 pouces et 3 SSD de 2,5 pouces.

Quelles sont les dimensions du boîtier Sharkoon Rebel C50 ?

Les dimensions sont de 46,0 cm de longueur, 23,0 cm de largeur et 49,5 cm de hauteur.

Le boîtier est-il livré avec une alimentation ?

Non, l'alimentation n'est pas incluse. Vous devez en acheter une séparément (longueur maximale supportée : 27,0 cm).

Comment nettoyer le boîtier ?

Utilisez un chiffon doux non pelucheux légèrement humide. Évitez les produits abrasifs ou solvants. Débranchez l'alimentation avant tout nettoyage.

MODE D'EMPLOI Rebel C50 Sharkoon

Caractéristiques générales:

Facteur de forme: ATX
Slots d'expansion: 7
Revêtement intérieur:	√
Support carte graphique:	√
Système de gestion des câbles:	√
Panneau latéral: Verre trempé
Versions en couleur: Noir, Blanc
Dimensions (L x P x H): 46,0 x 23,0 x 49,5 cm

Compatibilité RVB:

Type: Adressable
Ports: 8
Contrôle manuel: 20 modes
Compatibilité carte mère:	MSI Mystic Light Sync,ASUS Aura Sync,Gigabyte RGB Fusion Ready,ASRock Polychrome Sync
Broche RVB: 5V-D-coded-G

Baies maximum:

3,5" 3

2,5" 3

I/O:

Type-C (USB 3.2 Gen 2): 1
USB 3.0 (supérieur): 2
Audio (supérieur):	√ (Prise jack TRRS)

Configuration des ventilateurs:

■ Panneau frontal:	3x ventilateur PWM LED RVB adressable de 120 mm (pré-installé) ou 3x ventilateur de 140 mm (en option)
■ Panneau arrière:	1x ventilateur PWM LED RVB adressable de 120 mm (pré-installé)
■ Panneau supérieur:	3x ventilateur de 120 mm ou 2x ventilateur de 140 mm ou radiateur (en option)
■ Panneau latéral:	4x ventilateur* de 120 mm ou radiateur (en option)

Compatibilité:

Carte mère:	Mini-ITX, Micro-ATX, ATX
Longueur max. des cartes graphiques:	40,0 cm
Hauteur max. du refroidisseur CPU:	16,5 cm
Longueur max. du bloc d'alimentation:	27,0 cm
Hauteur max. du radiateur avec ventilateur (supérieur):	6,0 cm

Contenu de l'emballage:

Rebel C50 RGB, Kit d'accessoires

*1x ventilateur de 120 mm a le même espace d'installation pour 1x disque dur

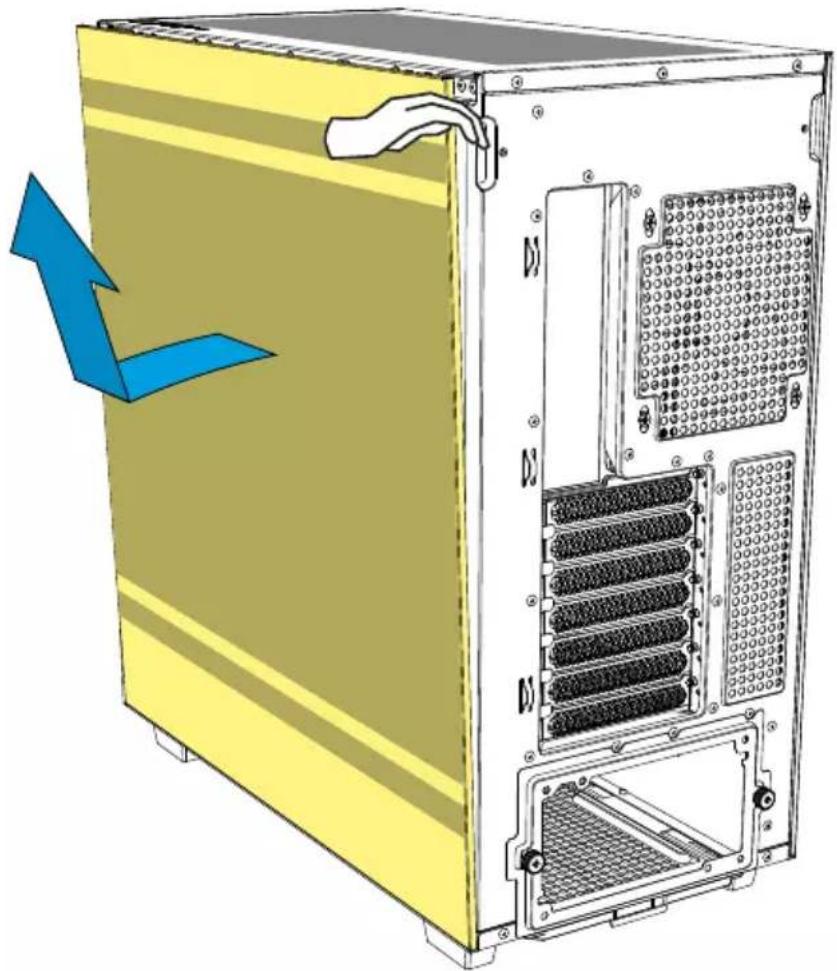

Assemblage du panneau latéral

Installer les disques durs/SSD de 2,5"

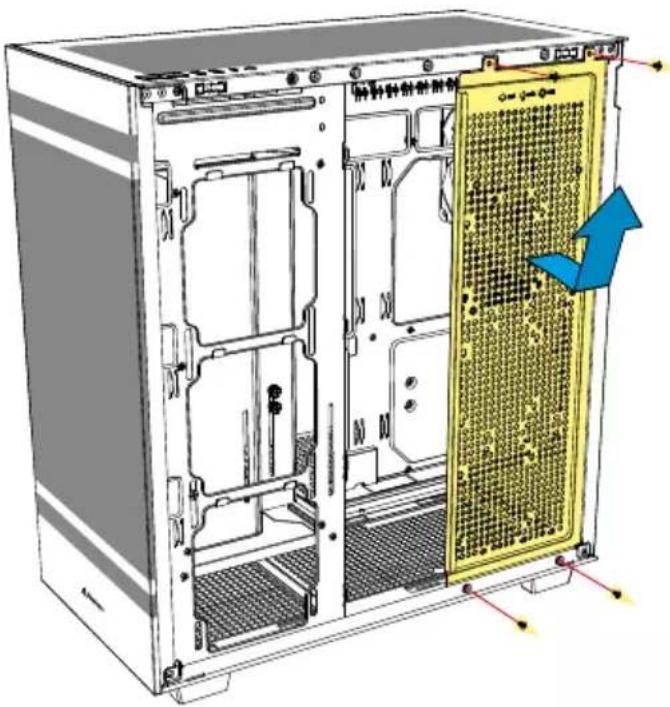

Installer les disques durs de 3,5"

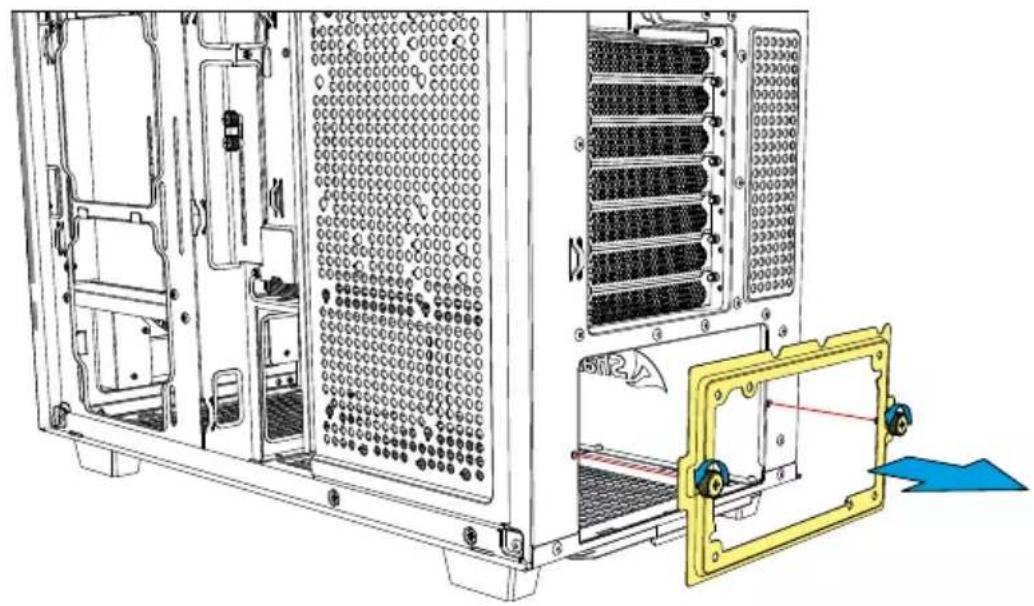

Installer le bloc d'alimentation

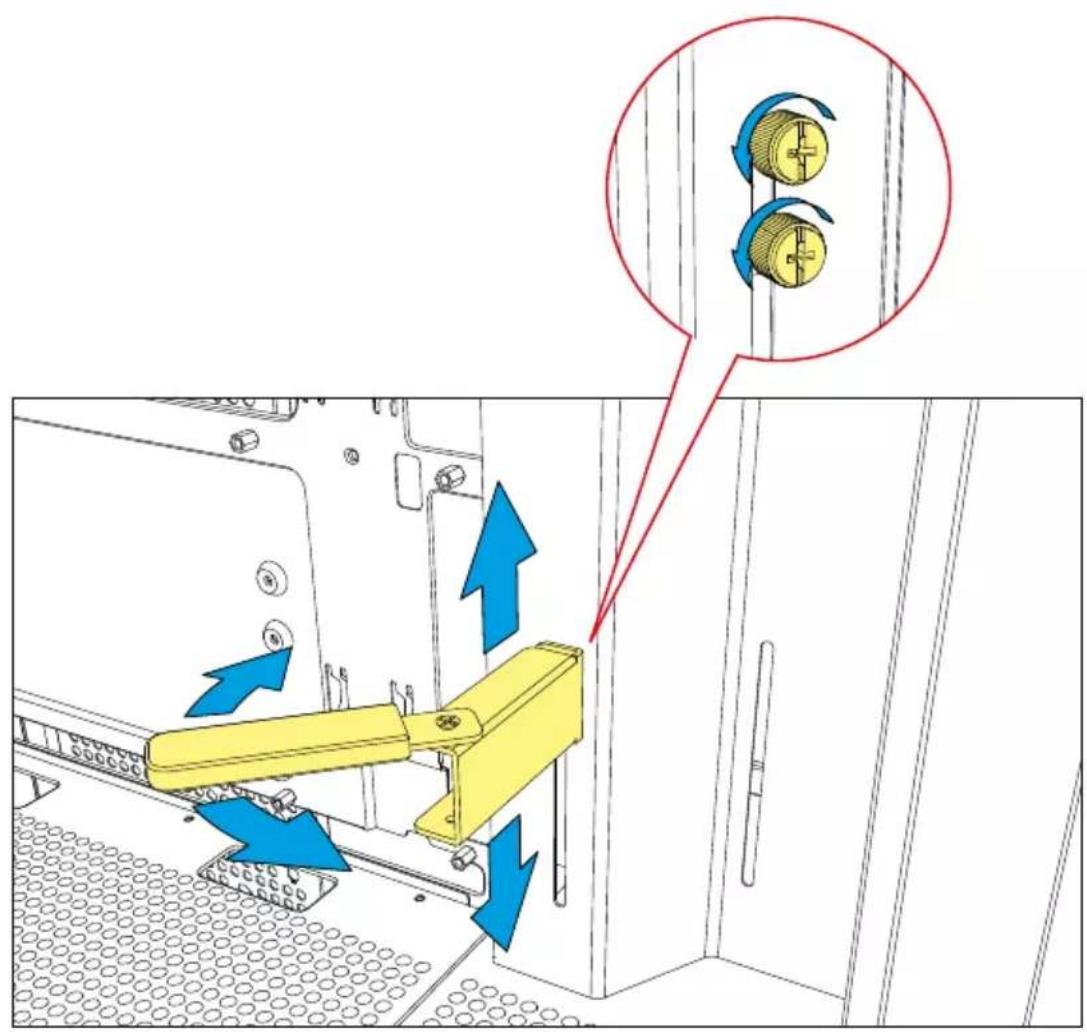

Support de carte graphique ajustable

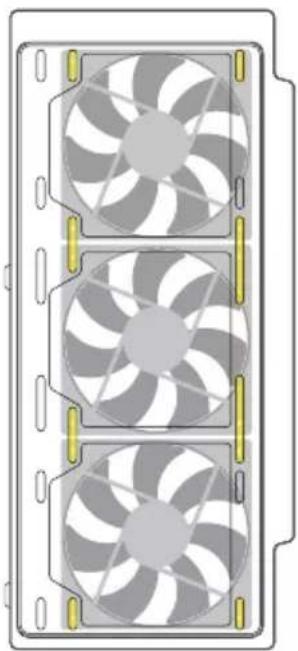

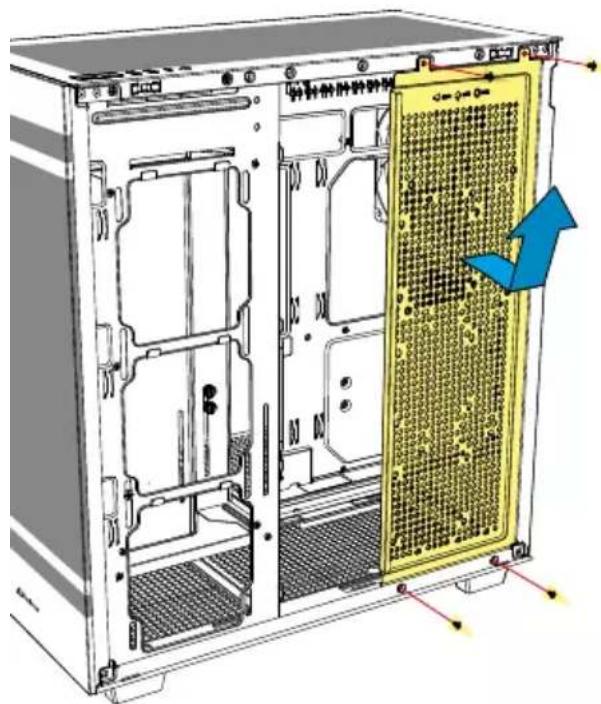

Installer les ventilateurs

Ventilateurs de 120 mm

Ventilateurs de 140 mm

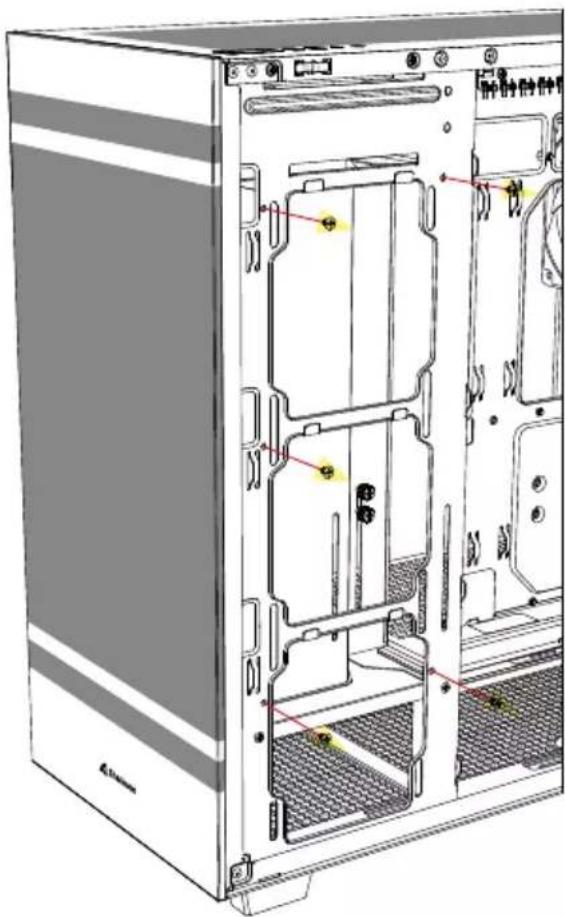

Installer les ventilateurs

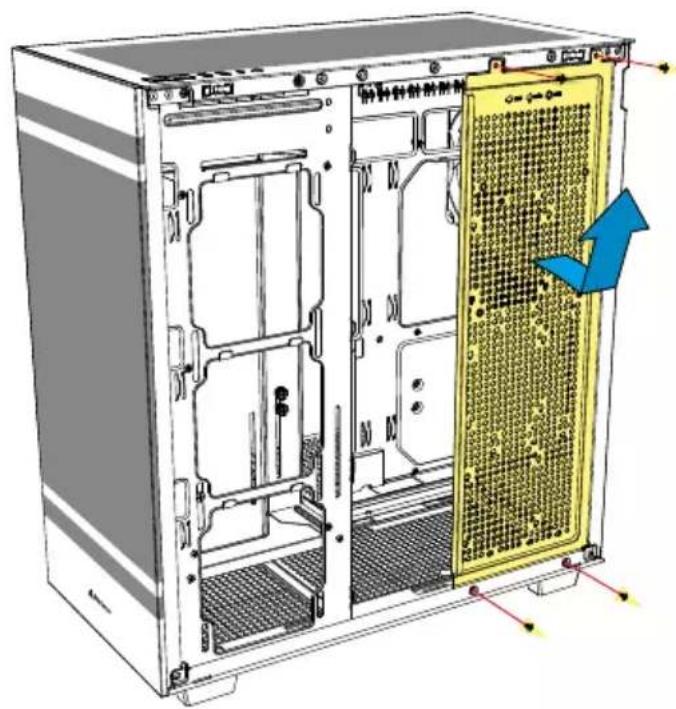

Installer les ventilateurs

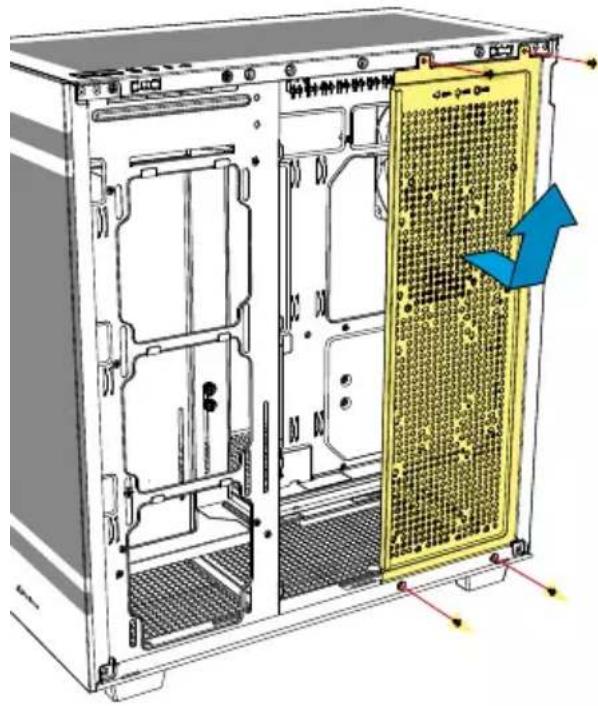

Installer le radiateur sous le panneau supérieur

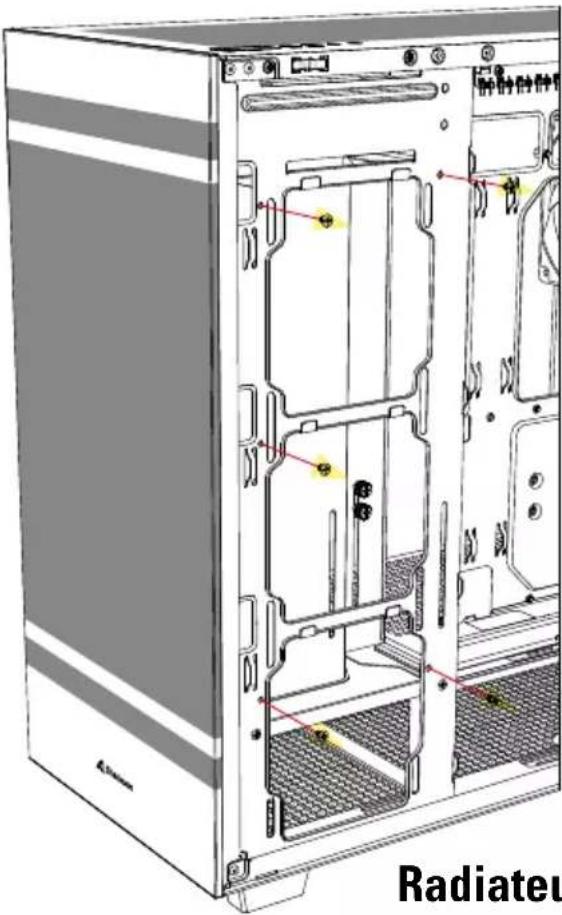

Installer le radiateur sur le panneau latéral

Radiateu

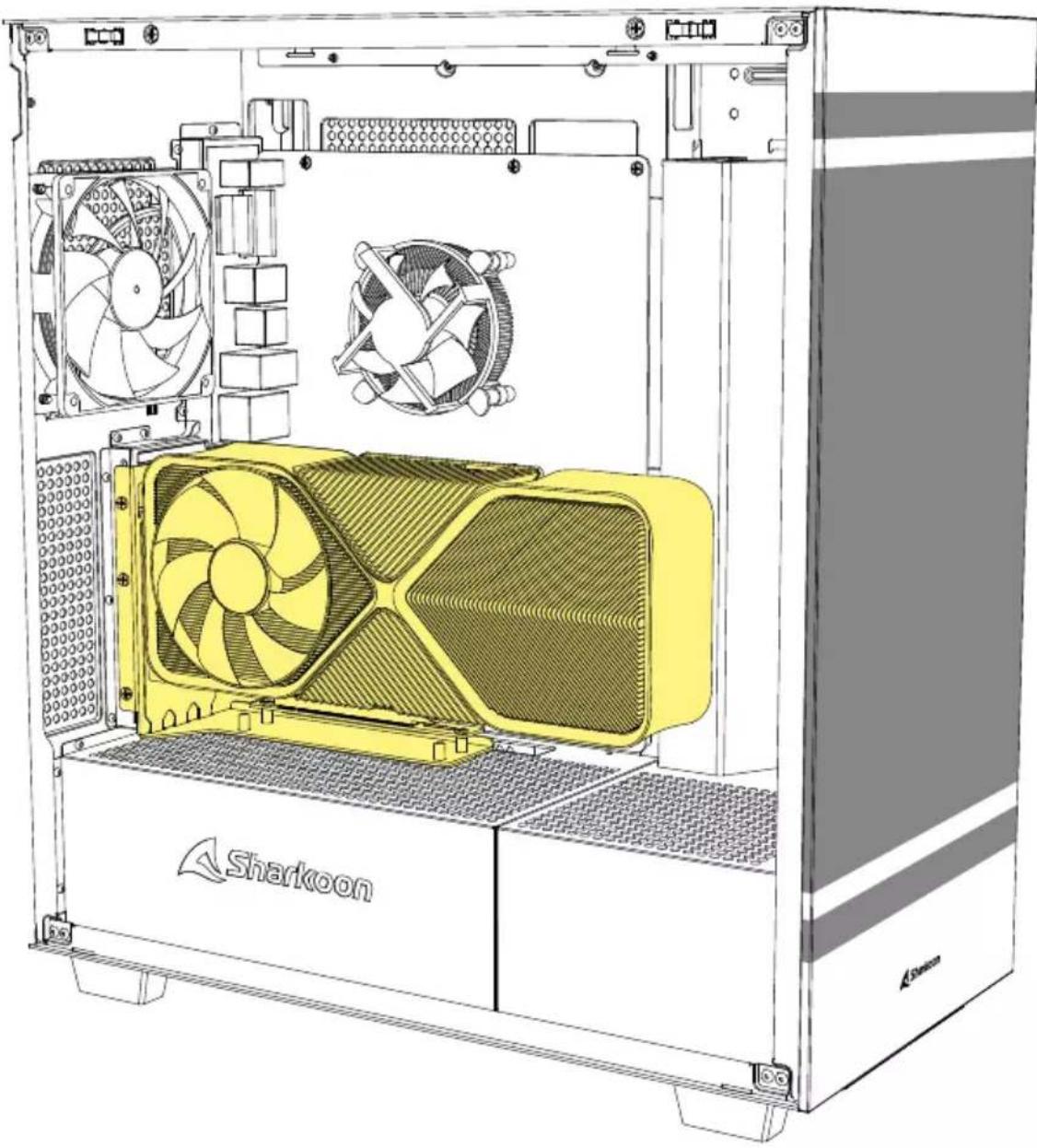

Kit de carte graphique verticale en option

Si nécessaire, veuillez vérifier chez votre revendeur local pour acheter ce kit.

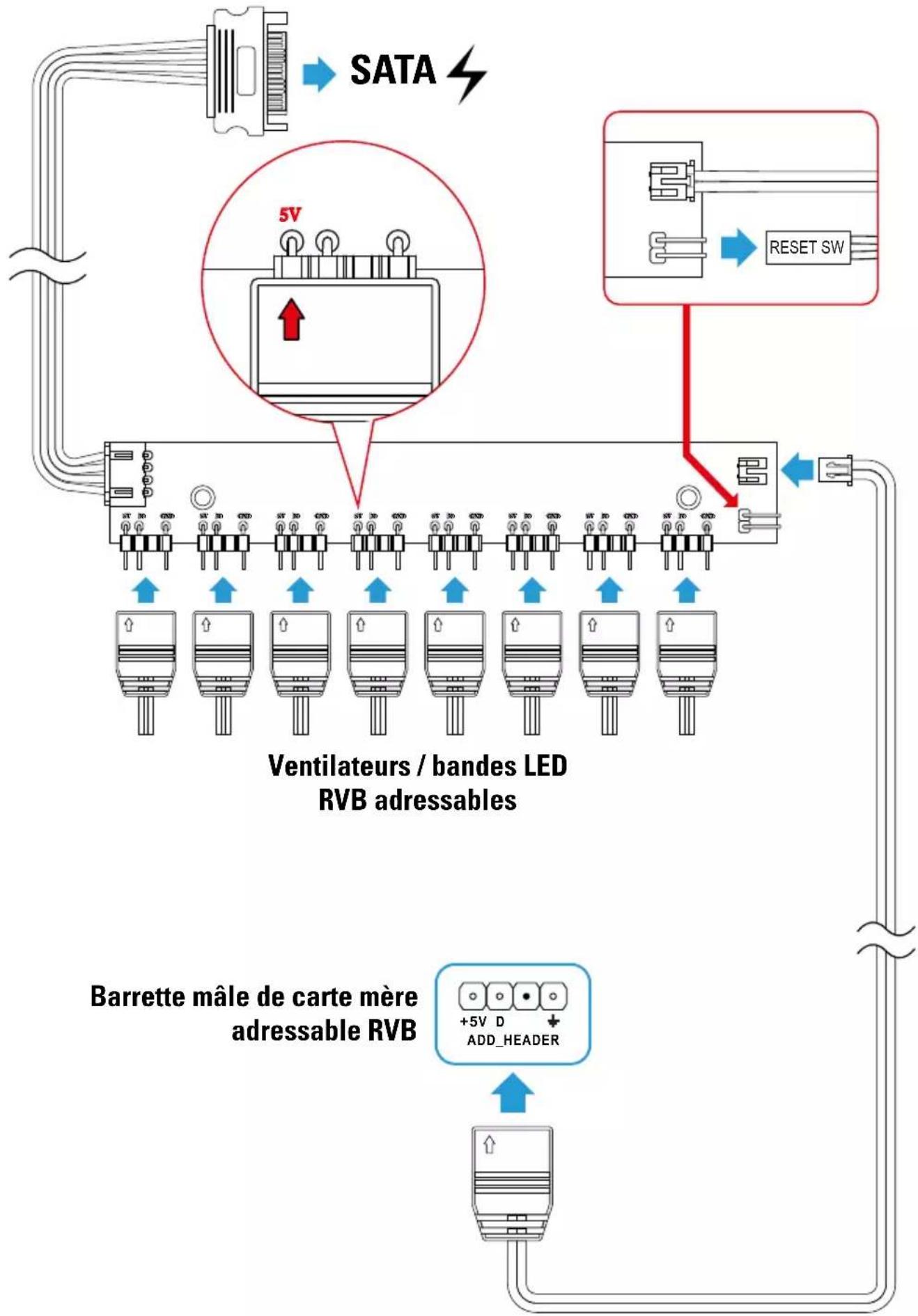

Commande RVB adressable via la carte mère

SATA 5V RESET SW Ventilateurs / bandes LED RVB adressables Barrette mâle de carte mère adressable RVB +5V D ADD_HEADER

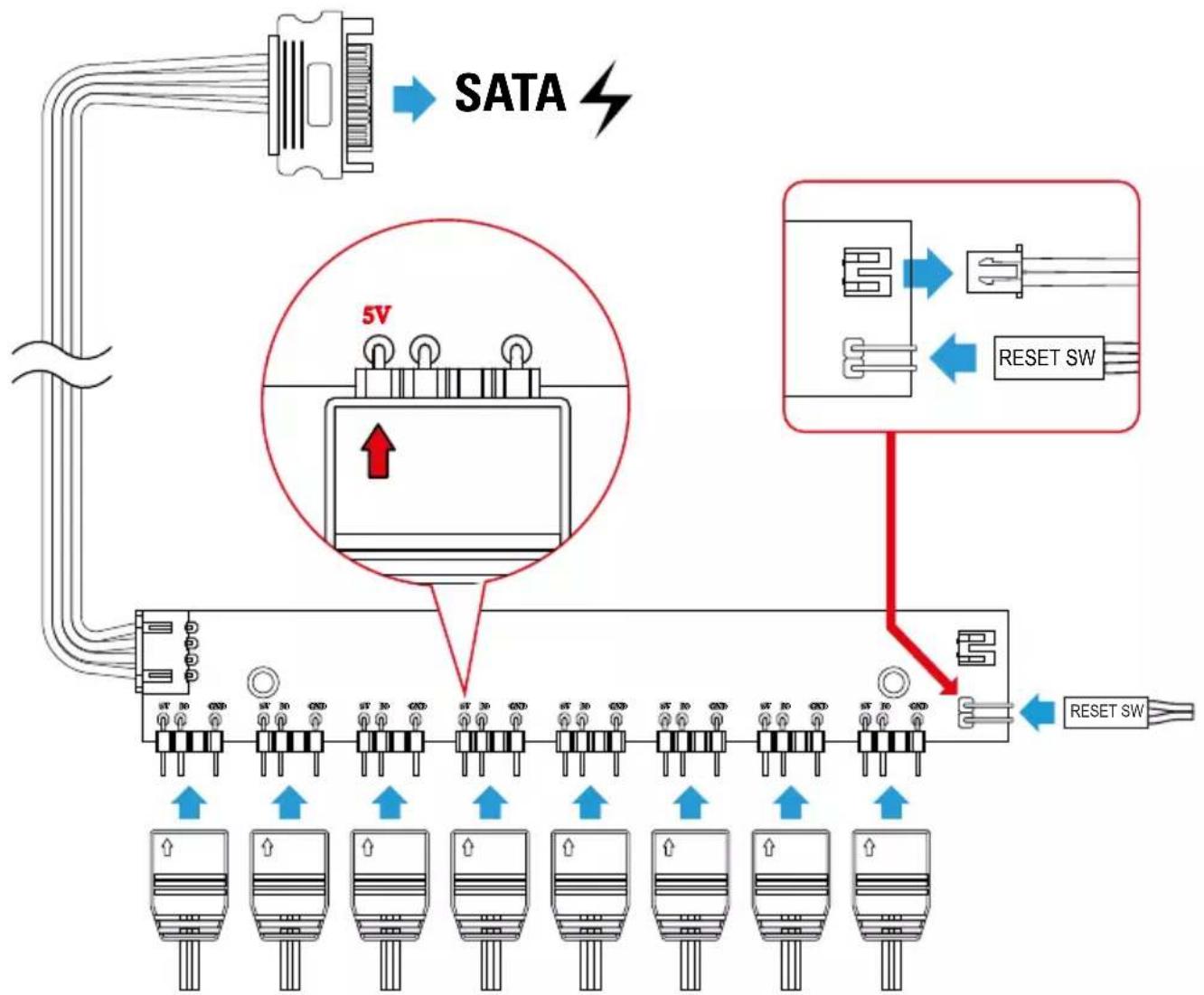

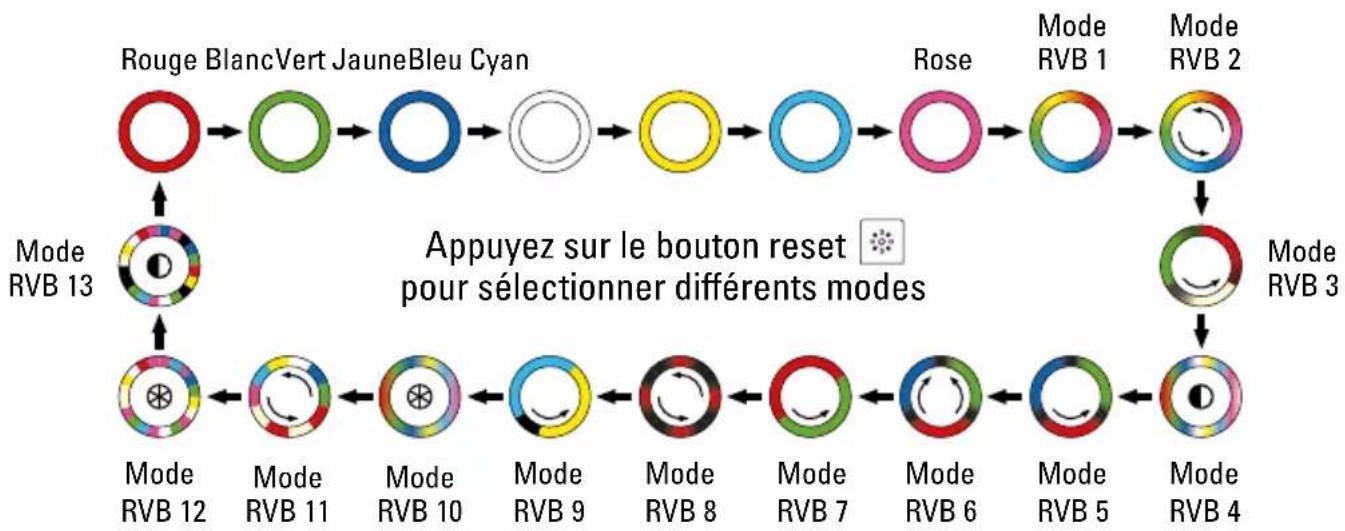

Commande RVB adressable manuelle

Ventilateurs / bandes LED RVB adressables

Appuyez sur le bouton reset 📋 pendant 2 secondes pour éteindre les LED. Lorsque les LED sont éteintes, appuyez sur le bouton reset 📋 pour allumer les LED.

Mentions légales

Sharkoon n'assume aucune responsabilité pour les pertes de données, en particulier celles causées par un traitement inapproprié.

Les noms de produits et descriptions sont des marques commerciales et/ou protégées des fabricants respectifs, acceptées comme protégées.

Dans le cadre de la politique d'amélioration continue des produits chez

Sharkoon, le design et les spécifications sont sujets à des modifications sans préavis. Les spécifications nationales du produit peuvent varier.

Tous les droits sont réservés, en particulier pour la traduction, la réimpression, la reproduction par copie ou tout autre moyen technique. Toute infraction donnera lieu à une demande de compensation. Tous droits réservés, en particulier en cas de cession de brevet ou de brevet d'utilité. Les méthodes de livraison et de modification technique sont réservées.

Traitement de votre produit usagé

Votre produit est conçu et fabriqué avec des matériaux et composants de haute qualité qui peuvent être réutilisés et recyclés.

Lorsque ce symbole de poubelle barrée est présent sur un produit, cela signifie que ce dernier est couvert par la directive européenne 2012/19/UE.

Veuillez-vous informer sur le système local de collecte de tri sélectif pour les produits électriques et électroniques.

Veuillez respecter la réglementation locale et ne pas jeter vos produits usagés avec vos déchets ménagers. La mise au rebut conforme de votre ancien produit aidera à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.
