Type de produit	Ordinateur de bureau
Marque	Dell
Modèle	OptiPlex SX270
Processeur	Intel Pentium 4 (jusqu'à 2,8 GHz)
Mémoire vive	Jusqu'à 2 Go DDR SDRAM
Stockage	Disque dur IDE (jusqu'à 80 Go)
Dimensions (H × L × P)	Environ 9,1 × 27,9 × 35,6 cm
Poids	Environ 5,4 kg
Alimentation	200 W (alimentation interne)
Fonctions principales	Bureautique, navigation internet, multimédia de base ; ports USB, série, parallèle, VGA, Ethernet, audio
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter les liquides ; dépoussiérer les évents régulièrement
Sécurité	Détecteur d'intrusion du châssis ; verrouillage du capot (optionnel)
Pièces détachées et réparabilité	Carte système, dissipateur de chaleur, ventilateur, disque dur, périphérique modulaire
Informations générales	Année de lancement : 2003 ; système d'exploitation : Windows XP

FOIRE AUX QUESTIONS - OptiPlex SX270 DELL

Comment remplacer la carte système du Dell OptiPlex SX270 ?

Suivez les étapes de la notice : mettez l'ordinateur hors tension, débranchez tous les câbles, retirez le capot et les composants dans l'ordre (périphérique modulaire, disque dur, capot, carénage du ventilateur, dissipateur de chaleur, commutateur d'intrusion), puis retirez les vis de la carte système et remplacez-la. Assurez-vous de décharger l'électricité statique en touchant une surface métallique non peinte avant de manipuler les composants.

Quel type de RAM utilise le Dell OptiPlex SX270 ?

Il utilise de la DDR SDRAM (184 broches) à une fréquence de 266 MHz ou 333 MHz, avec une capacité maximale de 2 Go (deux emplacements).

Comment réinitialiser le détecteur d'intrusion du châssis ?

Après avoir remplacé le capot, redémarrez l'ordinateur et accédez au BIOS (généralement en appuyant sur F2 au démarrage). Dans le menu Chassis Intrusion, sélectionnez Enabled ou Enabled-Silent pour réinitialiser.

Quel est le processeur maximal supporté par l'OptiPlex SX270 ?

Le processeur maximal est un Intel Pentium 4 cadencé à 2,8 GHz (socket 478 avec bus frontal 533 MHz).

Comment nettoyer l'intérieur de mon Dell OptiPlex SX270 ?

Éteignez et débranchez l'ordinateur. Utilisez un chiffon doux et sec pour le nettoyage extérieur. Pour l'intérieur, utilisez un jet d'air comprimé pour dépoussiérer les ventilateurs, le dissipateur de chaleur et les évents. Évitez d'utiliser des liquides ou des produits chimiques.

Quels périphériques puis-je connecter aux ports de l'OptiPlex SX270 ?

Il dispose de ports pour souris/clavier PS/2, USB 2.0 (avant et arrière), un port série, un port parallèle, un port VGA, un port Ethernet 10/100, des prises audio (entrée, sortie, micro).

Mon OptiPlex SX270 ne s'allume pas, que faire ?

Vérifiez le câble d'alimentation et la prise électrique. Assurez-vous que l'interrupteur d'alimentation est en position I. Si le problème persiste, ouvrez le boîtier et vérifiez les connexions internes (carte système, bloc d'alimentation). Un bloc d'alimentation défectueux peut être à l'origine du problème.

Quelle est la taille du disque dur compatible avec l'OptiPlex SX270 ?

Le disque dur doit être au format IDE 3,5 pouces (parallèle ATA). Les capacités courantes allaient de 20 Go à 80 Go. Il est possible d'installer un disque dur avec adaptateur, mais les modèles SATA ne sont pas natifs.

Est-il possible d'ajouter une carte graphique dédiée à l'OptiPlex SX270 ?

Oui, il dispose d'un slot PCI standard (pas de slot AGP). Vous pouvez installer une carte graphique PCI, mais ses performances seront limitées. La carte graphique intégrée (Intel Extreme Graphics) est utilisée par défaut.

Comment mettre à jour le BIOS de l'OptiPlex SX270 ?

Téléchargez la dernière version du BIOS sur le site support.dell.com pour le modèle OptiPlex SX270. Créez une disquette de démarrage ou une clé USB bootable avec le fichier de mise à jour. Redémarrez l'ordinateur avec le support et suivez les instructions à l'écran. Ne coupez pas l'alimentation pendant la mise à jour.

MODE D'EMPLOI OptiPlex SX270 DELL

Remplacement de la carte système

Remplacement de la carte système

DELL™

www.dell.com | support.dell.com

Remarques, avis et précautions

REMARQUE : Une REMARQUE fournit des informations importantes qui vous aident à mieux utiliser votre ordinateur.

AVIS : Un AVIS vous avertit d'un risque de dommage matériel ou de perte de données et vous indique comment éviter le problème.

PRÉCAUTION : Une PRÉCAUTION indique un risque potentiel d'endommagement du matériel, de blessure corporelle ou de mort.

Les informations contenues dans ce document sont sujettes à modification sans préavis. © 2002–2003 Dell Computer Corporation. Tous droits réservés.

Toute reproduction sous quelque forme que ce soit sans l'autorisation écrite de Dell Computer Corporation est strictement interdite.

Marques utilisées dans ce document : Dell et le logo DELL sont des marques de Dell Computer Corporation. D'autres marques et noms commerciaux peuvent être utilisés dans ce document pour faire référence aux entités se réclamant de ces marques et de ces noms ou à leurs produits. Dell Computer Corporation dénie tout intérêt propriétaire aux marques et aux noms commerciaux autres que les siens.

Mai 2003 Réf. OY056 Rév. A01

PRÉCAUTION : Avant de commencer cette procédure, suivez les instructions de sécurité décrites dans le Guide de configuration et de référence rapide.

PRÉCAUTION : Pour empêcher les dommages sur les composants se trouvant à l'intérieur de votre ordinateur, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Pour ce faire, vous pouvez toucher une surface métallique non peinte du châssis de l'ordinateur.

1 Arrêtez l'ordinateur à l'aide du menu Start (Démarrer).
2 Vérifiez que votre ordinateur ainsi que les périphériques reliés à celui-ci sont éteints. Si l'ordinateur et les périphériques reliés ne se sont pas éteints automatiquement lorsque vous avez arrêté l'ordinateur, éteignez-les.

AVIS : Pour déconnecter un câble réseau, débranchez d'abord le câble de l'ordinateur, puis débranchez-le de la prise murale du réseau.

3 Débranchez les lignes téléphoniques ou de télécommunications de l'ordinateur.

4 Débranchez l'ordinateur ainsi que tous les périphériques reliés à celui-ci des prises électriques, puis appuyez sur le bouton d'alimentation pour relier la carte système à la terre.

5 Retirez l'ordinateur de la plaque de montage (le cas échéant).

6 Retirez la gaine du câble, le cas échéant.

7 Retirez le socle inclinable, s'il est présent.

PRÉCAUTION : Pour vous protéger d'un choc électrique, débranchez toujours votre ordinateur de la prise électrique avant de retirer le capot.

AVIS : Avant de toucher quoi que ce soit à l'intérieur de l'ordinateur, raccordez-vous à la masse en touchant une surface métallique non peinte, par exemple la partie métallique à l'arrière de l'ordinateur. Pendant votre travail à l'intérieur de l'ordinateur, touchez régulièrement une surface métallique non peinte pour dissiper toute électricité statique qui pourrait endommager les composants internes.

8 Retirez les composants suivants dans l'ordre dans lequel ils sont répertoriés (pour obtenir la procédure détaillée de retrait, reportez-vous au Guide d'utilisation) :

a Périphérique modulaire
b Unité de disque dur
c Capot de l'ordinateur
d Carénage du ventilateur du dissipateur de chaleur
e Dissipateur de chaleur
f Commutateur d'intrusion du châssis

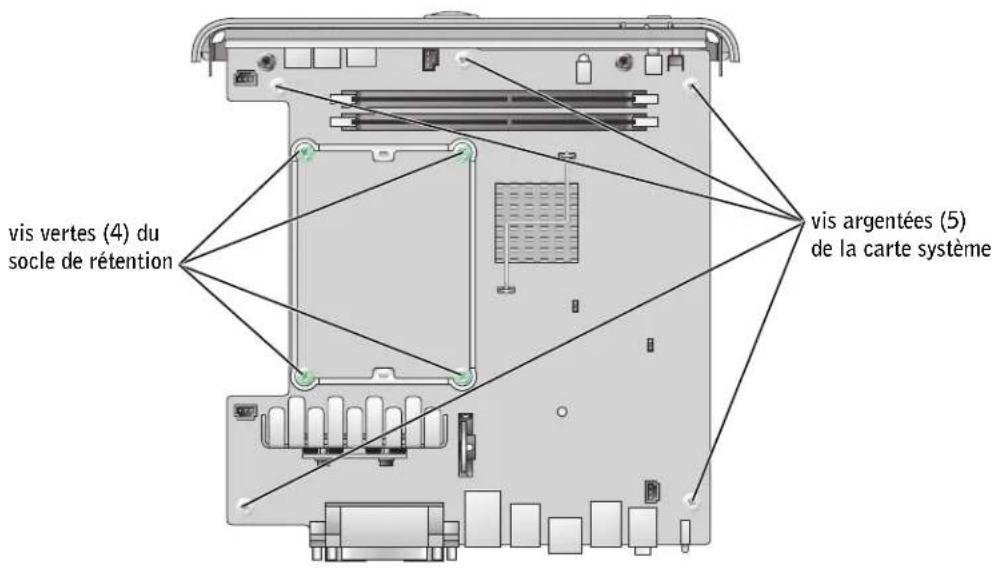

9 Retirez le socle de rétention du dissipateur de chaleur en retirant les quatre vis vertes qui fixent le socle de rétention au châssis.

10 Retirez les cinq vis argentées qui fixent la carte système au châssis.

AVIS : Le connecteur de périphérique modulaire est branché sous la carte système. Lors du retrait de la carte système, faites attention à ne pas heurter le connecteur ou à ne pas le coincer sous le châssis en métal.

12 Remplacement de la carte système

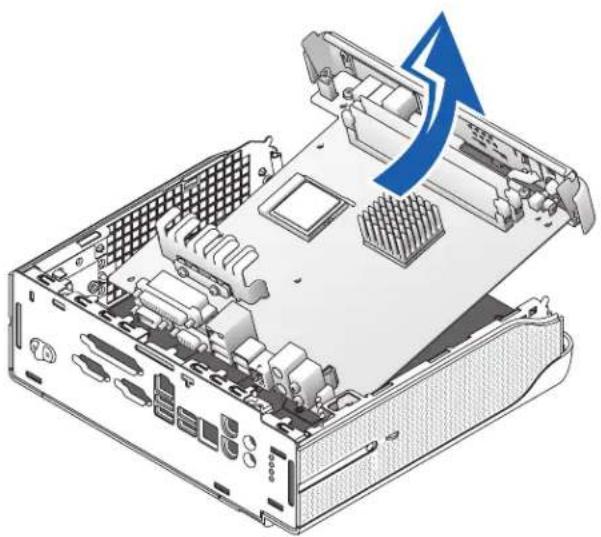

11 Retirez la carte système et le blindage d'E/S en faisant glisser légèrement la carte vers l'avant de l'ordinateur et en la soulevant.

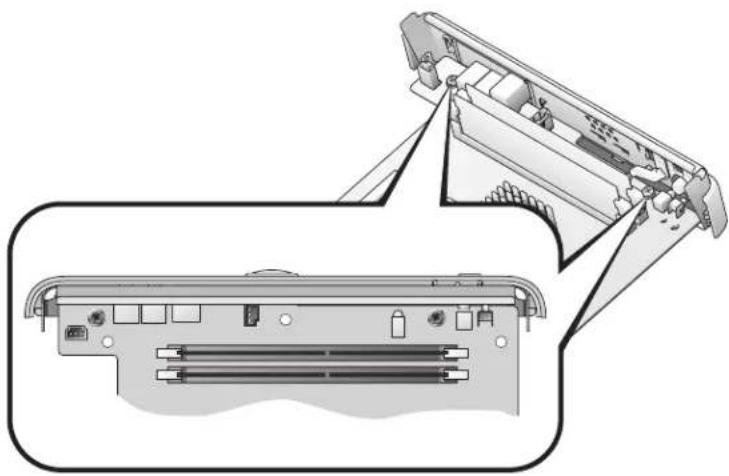

12 Retirez les deux vis noires qui fixent le blindage d'F/S à la carte système.

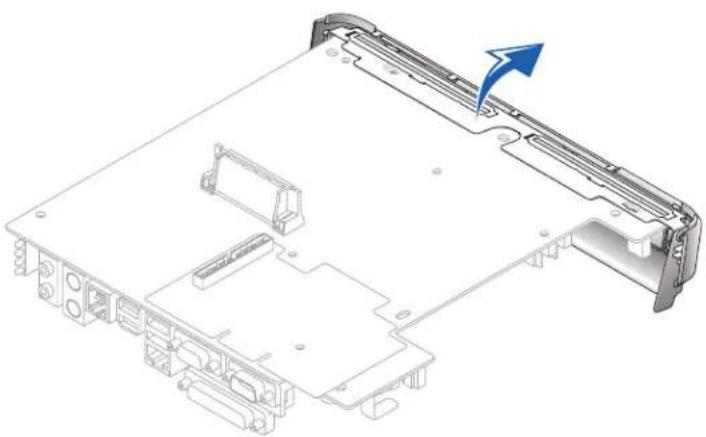

13 Retirez le blindage d'E/S :

a Retournez la carte système.

b Insérez soigneusement un objet émoussé non conducteur tel qu'un tournevis en plastique sous le blindage d'E/S et dégagez le blindage de la carte système pour l'extraire de celle-ci.

14 Fixez le blindage d'E/S à la carte système de rechange :

a Alignez les deux assemblages de vis à collerette du blindage d'E/S sur les deux trous de vis de la carte système.
b Tournez le blindage d'E/S vers la carte système et positionnez-le correctement.
c Replacez les deux vis que vous avez retirées à l'étape 12.

14 Remplacement de la carte système

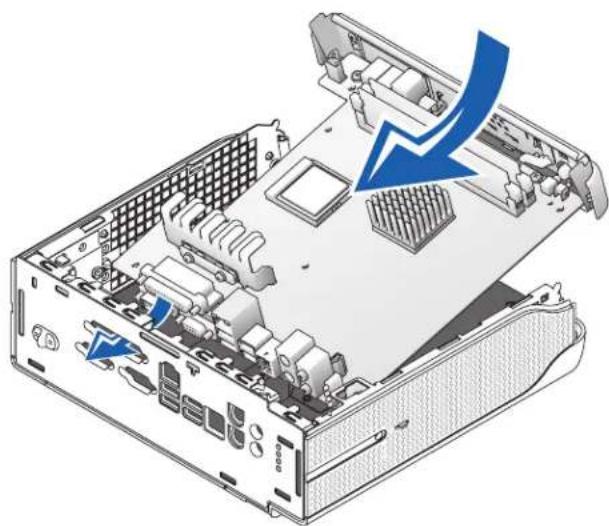

15 Installez la carte système de rechange et l'ensemble de blindage d'E/S :

a Alignez le connecteur de port parallèle avec l'ouverture située à l'arrière de l'ordinateur.
b Insérez les connecteurs du panneau arrière dans les ouvertures situées à l'arrière de l'ordinateur et abaissez la carte système pour la positionner.

c Replacez les cinq vis argentées que vous avez retirées à l'étape 10.
d Réinstallez le socle de rétention du dissipateur de chaleur en réinsérant les quatre vis vertes que vous avez retirées à l'étape 9.
e Replacez tous les composants que vous avez retirés à l'étape 8.

16 Fixez de nouveau le socle inclinable (le cas échéant).
17 Fixez l'ordinateur à la plaque de montage (le cas échéant).
18 Replacez la gaine du câble (le cas échéant).

AVIS : Pour connecter un câble réseau, branchez d'abord le câble dans la prise murale du réseau, puis sur l'ordinateur.

19 Connectez votre ordinateur au câble d'adaptateur et à une prise électrique, connectez tous les périphériques aux prises électriques, puis mettez l'ordinateur et les périphériques sous tension.

Une fois que vous avez replacé le capot, le détecteur d'intrusion du châssis, s'il est activé, fait apparaître le message suivant lors du démarrage de l'ordinateur :

ALERT! Cover was previously removed. (ALERTE ! Le capot a été retiré.)

20 Réinitialisez le détecteur d'intrusion du châssis en modifiant la valeur de Chassis Intrusion (Intrusion du châssis) en Enabled (Activé) ou Enabled-Silent (Activé en silence).
