Tipo de producto	Ordenador de escritorio
Marca	Dell
Modelo	OptiPlex SX270
Procesador	Intel Pentium 4 (hasta 2,8 GHz)
Memoria RAM	Hasta 2 GB DDR SDRAM
Almacenamiento	Disco duro IDE (hasta 80 GB)
Dimensiones (Al × An × Pr)	Aproximadamente 9,1 × 27,9 × 35,6 cm
Peso	Aproximadamente 5,4 kg
Alimentación	200 W (alimentación interna)
Funciones principales	Ofimática, navegación por internet, multimedia básica; puertos USB, serie, paralelo, VGA, Ethernet, audio
Mantenimiento y limpieza	Limpiar con un paño suave y seco; evitar líquidos; desempolvar las rejillas de ventilación regularmente
Seguridad	Detector de intrusión del chasis; bloqueo de la cubierta (opcional)
Piezas de repuesto y reparabilidad	Placa base, disipador de calor, ventilador, disco duro, dispositivo modular
Información general	Año de lanzamiento: 2003; sistema operativo: Windows XP

Preguntas frecuentes - OptiPlex SX270 DELL

¿Cómo reemplazar la placa base del Dell OptiPlex SX270?

Siga los pasos del manual: apague el ordenador, desconecte todos los cables, retire la cubierta y los componentes en orden (dispositivo modular, disco duro, cubierta, cubierta del ventilador, disipador de calor, interruptor de intrusión), luego retire los tornillos de la placa base y reemplácela. Asegúrese de descargar la electricidad estática tocando una superficie metálica sin pintar antes de manipular los componentes.

¿Qué tipo de RAM utiliza el Dell OptiPlex SX270?

Utiliza DDR SDRAM (184 pines) a una frecuencia de 266 MHz o 333 MHz, con una capacidad máxima de 2 GB (dos ranuras).

¿Cómo restablecer el detector de intrusión del chasis?

Después de reemplazar la cubierta, reinicie el ordenador y acceda al BIOS (generalmente presionando F2 al inicio). En el menú Chassis Intrusion, seleccione Enabled o Enabled-Silent para restablecer.

¿Cuál es el procesador máximo compatible con el OptiPlex SX270?

El procesador máximo es un Intel Pentium 4 a 2,8 GHz (socket 478 con bus frontal de 533 MHz).

¿Cómo limpiar el interior de mi Dell OptiPlex SX270?

Apague y desconecte el ordenador. Use un paño suave y seco para la limpieza exterior. Para el interior, use aire comprimido para desempolvar los ventiladores, el disipador de calor y las rejillas. Evite usar líquidos o productos químicos.

¿Qué periféricos puedo conectar a los puertos del OptiPlex SX270?

Tiene puertos para ratón/teclado PS/2, USB 2.0 (delanteros y traseros), un puerto serie, un puerto paralelo, un puerto VGA, un puerto Ethernet 10/100, conectores de audio (entrada, salida, micrófono).

Mi OptiPlex SX270 no enciende, ¿qué hago?

Verifique el cable de alimentación y el enchufe eléctrico. Asegúrese de que el interruptor de alimentación esté en posición I. Si el problema persiste, abra la carcasa y verifique las conexiones internas (placa base, fuente de alimentación). Una fuente de alimentación defectuosa puede ser la causa del problema.

¿Cuál es el tamaño del disco duro compatible con el OptiPlex SX270?

El disco duro debe ser de formato IDE de 3,5 pulgadas (paralelo ATA). Las capacidades comunes iban de 20 GB a 80 GB. Es posible instalar un disco duro con adaptador, pero los modelos SATA no son nativos.

¿Es posible agregar una tarjeta gráfica dedicada al OptiPlex SX270?

Sí, tiene una ranura PCI estándar (no tiene ranura AGP). Puede instalar una tarjeta gráfica PCI, pero su rendimiento será limitado. La tarjeta gráfica integrada (Intel Extreme Graphics) se usa por defecto.

¿Cómo actualizar el BIOS del OptiPlex SX270?

Descargue la última versión del BIOS desde el sitio support.dell.com para el modelo OptiPlex SX270. Cree un disquete de arranque o una unidad USB bootable con el archivo de actualización. Reinicie el ordenador con el medio y siga las instrucciones en pantalla. No corte la alimentación durante la actualización.

MANUAL DE USUARIO OptiPlex SX270 DELL

Sustitución de la placa base

Model DCT

Sustitución de la placa base

DELL™

www.dell.com | support.dell.com

Notas, avisos y precauciones

NOTA: Una NOTA proporciona información importante que le ayuda a utilizar su equipo de la mejor manera posible.

AVISO: Un AVISO indica un posible daño en el hardware o la pérdida de datos y le explica cómo evitar el problema.

PRECAUCIÓN: Una PRECAUCIÓN indica un posible daño material, lesión corporal o muerte.

La información contenida en este documento puede modificarse sin aviso previo. © 2002–2003 Dell Computer Corporation. Reservados todos los derechos.

Queda estrictamente prohibida la reproducción de este documento por cualquier medio sin la autorización por escrito de Dell Computer Corporation.

Marcas comerciales utilizadas en este texto: Dell y el logotipo de DELL son marcas comerciales de Dell Computer Corporation. Este documento puede incluir otras marcas comerciales y nombres comerciales para referirse a las entidades que son propietarias de los mismos o a sus productos. Dell Computer Corporation renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no scan los suyos.

Mayo de 2003 N/P 0Y056 Rev. A01

PRECAUCIÓN: Antes de comenzar este procedimiento, siga las instrucciones de seguridad de la Guía de configuración y de referencia rápida.

PRECAUCIÓN: Para evitar el daño por descargas electrostáticas en los componentes interiores del equipo, antes de tocar cualquiera de los componentes electrónicos del equipo, descargue la electricidad estática de su cuerpo. Para ello, toque una superficie metálica no pintada del chasis del equipo.

1 Apague el equipo utilizando el menú Start (Inicio).
2 Cerciórese de que se apagan tanto el equipo como los dispositivos. Si el equipo y los dispositivos enchufados no se apagan automáticamente al cerrar el equipo, apáguelos ahora.

AVISO: Para desconectar un cable de red, desconéctelo primero del equipo y, a continuación, del enchufe de red de la pared.

3 Asimismo, desconecte del equipo las líneas de teléfono o de telecomunicaciones.
4 Desconecte el equipo y los dispositivos conectados de sus enchufes eléctricos, y presione el botón de encendido para descargar la electricidad estática de la placa base.
5 Extraiga el equipo de la placa de montaje (si se utilizó).

6 Retire la cubierta de los cables, si está instalada.

7 Retire el soporte, si está instalado.

PRECAUCIÓN: Para protegerse de las descargas eléctricas, desconecte el equipo de la toma de corriente eléctrica antes de retirar la cubierta.

AVISO: Conéctese a tierra tocando una superficie metálica sin pintura, de la parte posterior del equipo por ejemplo, antes de tocar ningún componente de su interior. Mientras trabaja, toque periódicamente una superficie metálica sin pintura para disipar la electricidad estática y evitar que se dañen los componentes internos.

8 Retire los siguientes componentes en el orden en el que enumeran (para obtener pasos de extracción detallados, consulte la Guía del usuario):

a Dispositivo del módulo
b Unidad de disco duro
c Cubierta del equipo

d Cubierta del ventilador del disipador de calor

e Disipador de calor

f Interruptor de intromisión al chasis

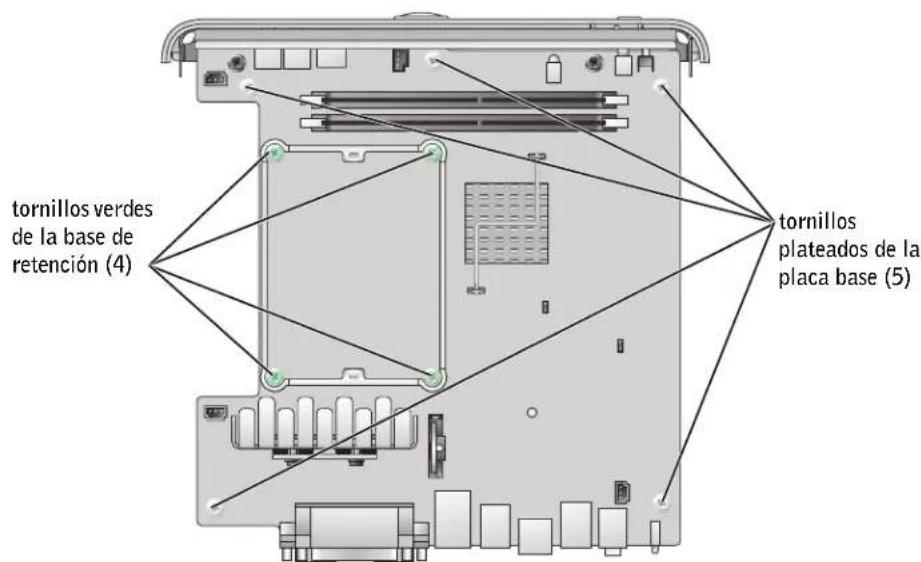

9 Extraiga la base de retención del disipador de calor retirando los cuatro tornillos verdes que fijan la base de retención al chasis.

10 Extraiga los cinco tornillos plateados que fijan la placa base al chasis.

AVISO: El conector del dispositivo del módulo está enchufado debajo de la placa base. Al retirar la placa base, tenga cuidado de no golpear o enganchar el conector en la base de metal del chasis.

20 Sustitución de la placa base

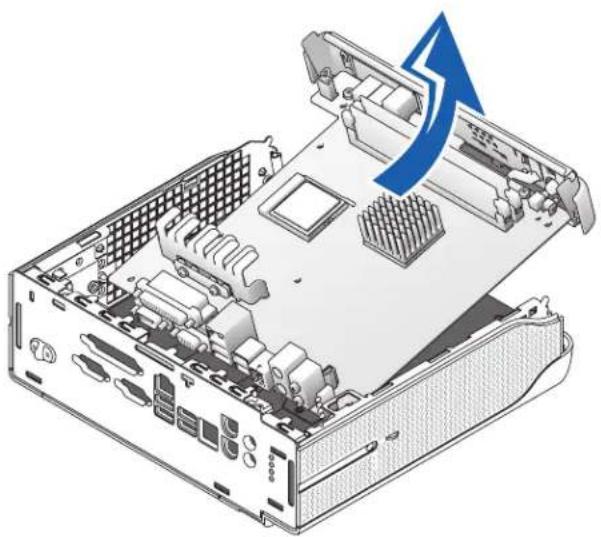

11 Extraiga la placa base y el ensamblaje del blindaje de E/S deslizando ligeramente la placa hacia la parte anterior del equipo y levántela.

12 Retire los dos tornillos negros que fijan el blindaje de F/S a la placa base.

Sustitución de la placa base 21

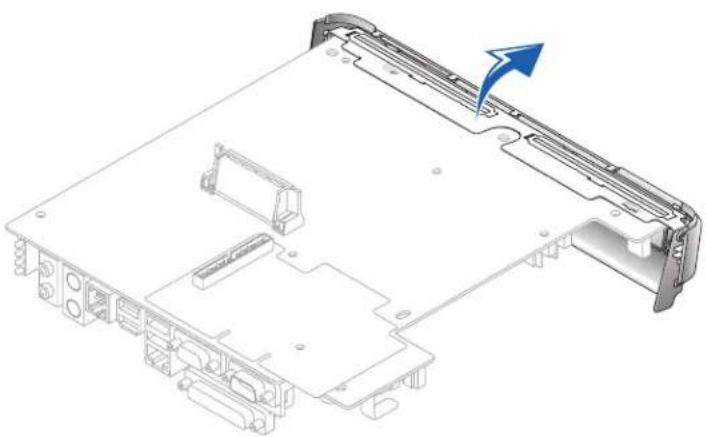

13 Extraiga el blindaje de E/S:

a Ponga la placa base boca abajo.

b Inserte con cuidado un objeto romo y no conductor, como un destornillador de plástico bajo el blindaje de E/S y haga palanca hasta que se desenganche el blindaje de la placa base.

14 Acople el blindaje de E/S a la placa base de sustitución:

a Alince los dos soportes para tornillos con salientes del blindaje de E/S con los dos orificios para tornillos de la placa base.

b Gire el blindaje de E/S hacia la placa base y encaje el blindaje de E/S en su lugar.

c Vuelva a colocar los dos tornillos que extrajo en el paso 12.

22 Sustitución de la placa base

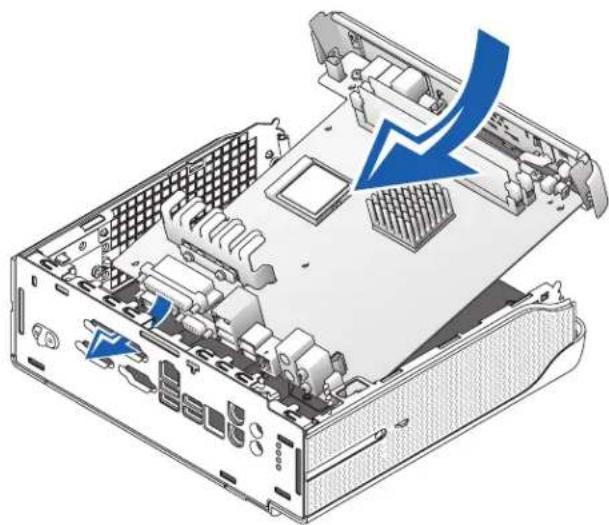

15 Instale la placa base de sustitución y el ensamblaje del blindaje de E/S:

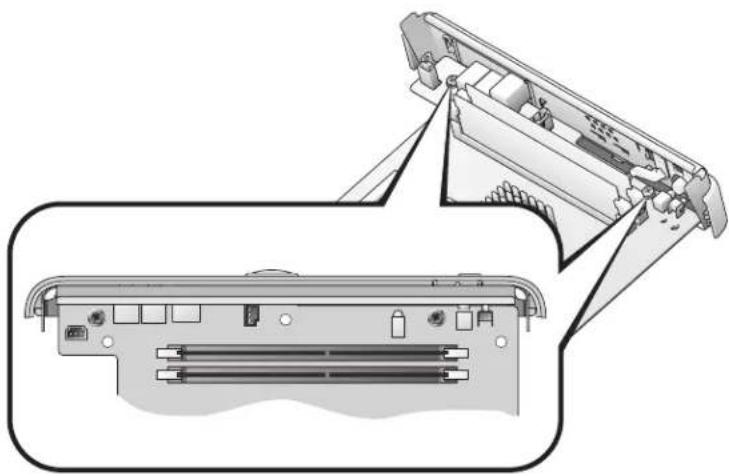

a Alinee el conector de puerto paralelo con la abertura de la parte posterior del equipo.

b Inserte los conectores del panel posterior en las aberturas de la parte posterior del equipo y baje la placa base para colocarla en su lugar.

c Vuelva a colocar los cinco tornillos plateados que extrajo en el paso 10.
d Vuelva a instalar la base de retención del disipador de calor colocando de nuevo los cuatro tornillos verdes que extrajo en el paso 9.
e Vuelva a colocar todos los componentes que retiró en el paso 8.

16 Vuelva a colocar el soporte (si se utiliza).

17 Coloque el equipo en la placa de montaje (si se utiliza).

18 Vuelva a colocar la cubierta de los cables (si se utiliza)

AVISO: Para conectar un cable de red, conecte primero el cable al enchufe de red de la pared y después al equipo.

19 Conecte el equipo al cable del adaptador y al enchufe eléctrico, conecte los dispositivos a los enchufes eléctricos y encienda el equipo y los dispositivos.

Una vez que haya colocado de nuevo la cubierta, el detector de intrusión del chasis (si se utiliza) mostrará el siguiente mensaje en la pantalla la próxima vez que se inicie el sistema:

20 Restablezca el detector de intromisión al chasis cambiando la opción Chassis Intrusion (Intromisión al chasis) a Enabled (Activada) o Enabled-Silent (Activada-silencio).

Impreso en Estados Unidos.

00Y056A01
