GP15500EFI - Générateur Generac - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de générateur	Générateur à essence portable
Puissance maximale	15 500 Watts
Puissance nominale	12 000 Watts
Type de moteur	Moteur à essence EFI (Injection Électronique de Carburant)
Capacité du réservoir	40 litres
Autonomie	Jusqu'à 10 heures à 50% de charge
Poids	Environ 130 kg
Dimensions	85 x 60 x 70 cm
Sorties	4 prises 120V, 1 prise 120/240V
Système de démarrage	Démarrage électrique avec batterie
Niveau sonore	75 dB à pleine charge
Maintenance	Vérification régulière de l'huile, nettoyage du filtre à air
Mesures de sécurité	Utiliser à l'extérieur, éloigner des fenêtres et des portes
Garantie	2 ans
Accessoires inclus	Câble de démarrage, manuel d'utilisation

FOIRE AUX QUESTIONS - GP15500EFI Generac

Comment démarrer le générateur Generac GP15500EFI ?

Assurez-vous que le réservoir de carburant est plein. Réglez le commutateur sur 'ON', tirez le câble de démarrage ou appuyez sur le bouton de démarrage électrique si disponible. Si le générateur ne démarre pas, vérifiez la batterie et les connexions.

Que faire si le générateur ne fournit pas d'électricité ?

Vérifiez si le générateur est en surcharge. Assurez-vous que les disjoncteurs ne sont pas déclenchés. Vérifiez également que le générateur est en mode 'RUN'.

Comment effectuer l'entretien régulier du Generac GP15500EFI ?

Effectuez une vidange d'huile tous les 100 heures d'utilisation. Changez le filtre à air tous les 50 heures et vérifiez les bougies d'allumage régulièrement.

Le générateur émet une odeur de carburant, que faire ?

Éteignez immédiatement le générateur et vérifiez s'il y a des fuites de carburant. Ne redémarrez pas le générateur tant que le problème n'est pas résolu.

Comment stocker le générateur pour l'hiver ?

Vidangez le réservoir de carburant ou ajoutez un stabilisateur de carburant. Nettoyez le générateur et couvrez-le pour le protéger de l'humidité.

Le générateur fait un bruit étrange, que dois-je faire ?

Éteignez le générateur et vérifiez les pièces mobiles pour tout signe d'usure ou de dommage. Si le bruit persiste, contactez un service professionnel.

Quel type d'huile dois-je utiliser pour le Generac GP15500EFI ?

Utilisez une huile moteur SAE 30 pour des températures plus chaudes ou une huile multi-viscosité comme 10W-30 pour des températures plus froides.

Comment ajuster la tension de sortie du générateur ?

Utilisez le régulateur de tension. Consultez le manuel d'utilisation pour des instructions spécifiques sur l'ajustement de la tension.

Quelle est la capacité du réservoir de carburant du Generac GP15500EFI ?

Le réservoir de carburant a une capacité de 38 litres.

Comment savoir si le générateur a besoin d'un service ?

Vérifiez les heures d'utilisation sur le compteur. Si vous atteignez les intervalles d'entretien recommandés dans le manuel, il est temps d'effectuer un service.

MODE D'EMPLOI GP15500EFI Generac

AVERTISSEMENT Danger de mort. Ce produit ne doit pas être utilisé dans une application critique de support de vie. Le non-respect de cet avertissement peut entraîner la mort ou des blessures graves. (000209b) MODÈLE :________________________

• sécurité p. 1
• Introduction p. 1
• Règles de sécurité p. 1
• Symboles de sécurité et significations p. 1
• Dangers liés à l’échappement et à l’emplacement p. 2
• Risques électriques p. 3
• Risques d’incendie p. 3
• Index des normes p. 4
• Remplacement des étiquettes de mise en garde p. 4

Section 2 Généralités et

• configuration p. 6

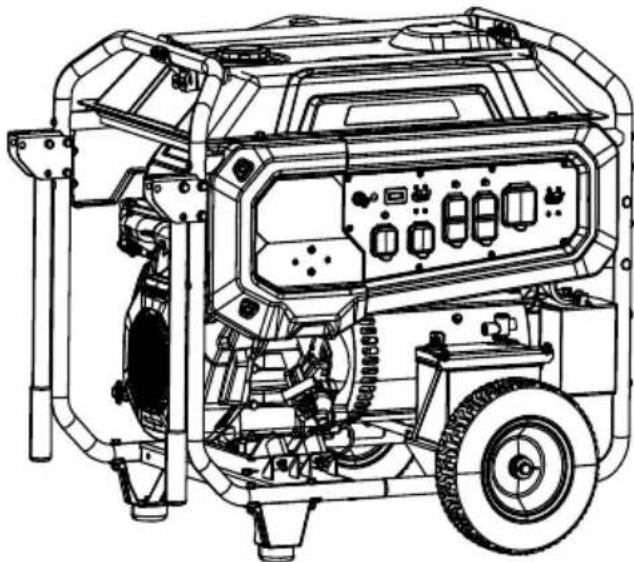

• Connaître sa génératrice p. 7
• Émissions p. 7

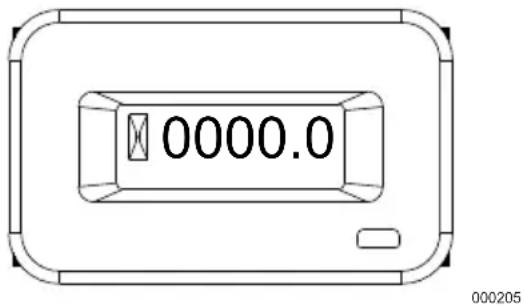

• Compteur horaire p. 8
• Prises de raccordement p. 8
• Prise 120/240 V c.a. 50 A p. 9
• Voyant indicateur de panne (MIL) p. 9
• COsense® p. 10
• Sortir le contenu de l’emballage p. 12
• Assemblage p. 12
• Raccordement des câbles de batterie p. 13
• Ajouter de l’huile moteur p. 13
• Carburant p. 14

Section 3 Fonctionnement ..........16

• Questions concernant le fonctionnement et l’utilisation p. 16
• Avant de démarrer le moteur p. 16
• Préparer la génératrice à l’utilisation p. 16

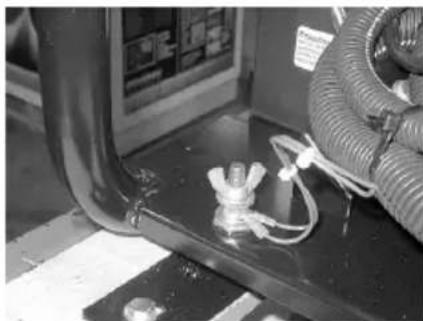

• Mise à la terre de la génératrice lors d’une utilisation portable p. 16
• Connaître les limites de la génératrice p. 17
• Transport et inclinaison de la machine p. 18
• Démarrer un moteur à démarreur électrique p. 18
• Système d’arrêt pour basse pression d’huile p. 18

Section 4 Entretien et

• dépannage p. 19
• Entretien p. 19
• Calendrier d’entretien p. 19
• Entretien préventif p. 19
• Entretien du moteur p. 19
• Changer la batterie (le cas échéant) p. 21
• Contrôler le silencieux et le pare-étincelles p. 22
• Entreposage p. 22
• Dépannage p. 24
• Schéma de câblage p. 26
• Notes (000759a) Risque d’exposition au benzène, une substance cancérogène et toxique pour la reproduction www.P65Warnings.ca.gov. MISE EN GARDE POUR LA CALIFORNIEManuel de l’utilisateur de la génératrice portable 1 p. 27

Section 1 Introduction et sécurité

Introduction Veiller à lire attentivement ce manuel Si une quelconque partie de ce manuel n’est pas comprise, adresser toute question ou préoccupation à l’IASD (Independent Authorized Service Dealer, fournisseur de services d'entretien agréé indépendant) le plus proche ou au Service après-vente Generac au 1-888-436-3722 (1-888- GENERAC) ou visiter www.generac.com concernant les procédures de démarrage, d’exploitation et d’entretien. Le propriétaire est responsable du bon entretien et de la sécurité d’utilisation de l’appareil. CONSERVER CE MANUEL pour toute consultation ultérieure. Le présent manuel contient des instructions importantes qui doivent être respectées durant le placement, le fonctionnement et l’entretien de l’appareil et de ses composants. Toujours fournir ce manuel à toute personne devant utiliser cet appareil et l’instruire sur la façon correcte de démarrer, faire fonctionner et arrêter l’appareil en cas d’urgence. Les informations contenues dans ce manuel décrivent avec exactitude les produits fabriqués au moment de la publication du manuel. Le fabricant se réserve le droit de procéder à des mises à jour techniques, à des corrections et à des révisions des produits à tout moment et sans préavis. Règles de sécurité Le fabricant ne peut pas prévoir toutes les circonstances possibles susceptibles d’impliquer un danger. Les avertissements fournis dans ce manuel, ainsi que sur les étiquettes et autocollants apposés sur l’appareil, ne sont pas exhaustifs. Si vous recourez à une procédure, méthode de travail ou technique d’exploitation qui n’est pas spécifiquement recommandée par le fabricant, assurez-vous qu’elle est sûre pour autrui et n’entrave pas la sécurité de fonctionnement du générateur. Tout au long de ce manuel, ainsi que sur les étiquettes et autocollants apposés sur l’appareil, des encadrés DANGER, AVERTISSEMENT, ATTENTION et REMARQUE sont utilisés pour alerter le personnel d’instructions d’utilisation spéciales dont le non-respect peut s’avérer dangereux. Respectez scrupuleusement ces instructions. La signification des différentes mentions d’alerte est la suivante : REMARQUE : Les remarques fournissent des informations complémentaires importantes sur une opération ou une procédure. Elles sont intégrées au texte ordinaire du manuel. Ces alertes de sécurité ne sauraient à elles seules éliminer les dangers qu’elles signalent. Afin d’éviter les accidents, il est fondamental de faire preuve de bon sens et de respecter strictement les instructions spéciales dans le cadre de l’utilisation et de la maintenance de l’appareil. Symboles de sécurité et significations (000100a)Consultez le manuel. Lisez complètement le manuel et assurez-vous d’en comprendre le contenu avant d’utiliser l’appareil. Une mauvaise compréhension du manuel ou de l’appareil consigne pourrait entraîner la mort ou des blessures graves.AVERTISSEMENT (000001) DANGER Indique une situation dangereuse qui, si elle n’est pas évitée, entraînera la mort ou des blessures graves. (000002)Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner la mort ou des blessures graves. AVERTISSEMENT (000003)

Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner des blessures légères ou moyennement graves. L’utilisation d’une génératrice à l’intérieur PEUT CAUSER LA MORT EN QUELQUES MINUTES.L’échappement de la génératrice contient du monoxyde de carbone. C’est un poison qui est invisible et inodore.NE JAMAIS utiliser à l’intérieur d’une maison ou d’un garage, MÊME SI les portes ou les fenêtres sont ouvertes.Utiliser uniquement À L’EXTÉRIEUR et très loin des fenêtres, portes et évents. 0006572 Manuel de l’utilisateur de la génératrice portable

• En cas de malaise, de vertige ou de sensation de faiblesse après que la génératrice a fonctionné, sortir à l’air frais IMMÉDIATEMENT. Consulter un médecin parce qu’il peut s’agir d’une intoxication au monoxyde de carbone.

• Pour des raisons de sécurité, il est conseillé de confier l’entretien de ce matériel à un IASD. Contrôler la génératrice à intervalles réguliers et s’adresser à l’IASD le plus proche concernant les pièces à réparer ou à changer. Dangers liés à l’échappement et à l’emplacement (000103) DANGER Asphyxie. Le moteur en marche produit du monoxyde de carbone, un gaz inodore, incolore et toxique. Le monoxyde de carbone, s’il n’est pas évité, entraînera la mort ou des blessures graves. (000179b)Risques d’asphyxie. Le système d'échappement doit être correctement entretenu. N’apportez aucune modification au système d'échappement, vous risqueriez de le rendre dangereux ou non conforme aux codes et/ou normes applicables au niveau local. Le non-respect de cette consigne provoquerait des blessures graves, voire mortelles. DANGER (000104) DANGER Décharge électrique. Le contact de l’eau avec une source d’alimentation, s’il n’est pas évité, entraînera la mort ou des blessures graves. Décharge électrique. Coupez l’alimentation du réseau public et du générateur avant de connecter les câbles d’alimentation et les lignes de charge. Le non-respect de cette consigne entraînera la mort ou des blessures graves. DANGER (000116) Dommages à l’équipement et aux biens. Ne modifiez pas la construction ni l’installation du générateur et ne bloquez pas la ventilation. Le non-respect de cette consigne pourrait endommager le générateur ou le rendre dangereux.(000146) AVERTISSEMENT (000178a) AVERTISSEMENT Asphyxie. Toujours utiliser à l’intérieur une alarme à monoxyde de carbone fonctionnant sur pile, installée selon les instructions du fabricant. Sinon, cela pourrait entraîner la mort ou des blessures graves. Dommages à l’équipement et aux biens. Ne faites pas fonctionner l’appareil sur des surfaces inégales ou dans des zones où il serait exposé à une humidité excessive, à de la poussière ou à des vapeurs corrosives. Le non-respect de cette consigne pourrait entraîner la mort ou des blessures graves, ainsi que des dommages aux biens et à l’équipement. AVERTISSEMENT (000250) (000111)Pièces mobiles. Gardez les vêtements, les cheveux et les accessoires loin des pièces mobiles. Le non-respect de cette consigne pourrait entraîner la mort ou des blessures graves. AVERTISSEMENT Surfaces chaudes. Lorsque vous utilisez l’appareil, ne touchez pas aux surfaces chaudes. Gardez l’appareil loin des matériaux combustibles lorsqu’il fonctionne. Le contact avec des surfaces chaudes pourrait entraîner des brûlures graves ou un incendie. AVERTISSEMENT (000108) (000142a) Risques de blessure. Attention à ne jamais introduire d’objets via les fentes de refroidissement. Le générateur peut démarrer à tout moment, et ainsi provoquer des blessures sérieuses, voire mortelles, et endommager considérablement l’appareil. AVERTISSEMENT AVERTISSEMENT Risque de blessure. Évitez d'utiliser ou d'entretenir cette machine si vous n'êtes pas alerte. La fatigue peut nuire à la capacité de faire fonctionner ou d'entretenir cet équipement et entraîner la mort ou des blessures graves.(000215a) Blessures et dommages à l’équipement. N’utilisez pas le générateur en guise de marchepied. Cela peut entraîner une chute, des dommages de pièces, un fonctionnement non fiable du matériel et un danger de mort ou de blessures graves. (000216) AVERTISSEMENT AVERTISSEMENT (000291)Dommage à l’appareil. Ne démarrez pas et n’utilisez pas un appareil nécessitant des réparations ou un entretien programmé. Cela risque de provoquer des blessures graves voire mortelles, ou des pannes ou des dommages aux équipements.

(000103) DANGER Asphyxie. Le moteur en marche produit du monoxyde de carbone, un gaz inodore, incolore et toxique. Le monoxyde de carbone, s’il n’est pas évité, entraînera la mort ou des blessures graves.Manuel de l’utilisateur de la génératrice portable 3

• En cas de malaise, de vertige ou de sensation de faiblesse après que la génératrice a fonctionné, sortir à l’air frais IMMÉDIATEMENT. Consulter un médecin parce qu’il peut s’agir d’une intoxication au monoxyde de carbone.

• NE JAMAIS faire fonctionner une génératrice l’intérieur ou dans un endroit partiellement fermé, tel qu’un garage.

• L’utiliser UNIQUEMENT à l’extérieur à l’écart des portes, fenêtres, évents et vides sanitaires et dans un endroit suffisamment aéré où des gaz d’échappement toxiques ne peuvent pas s’accumuler.

• Diriger la sortie de l’échappement à l’écart des personnes et des bâtiments occupés.

• L’utilisation d’un ventilateur ou l’ouverture d’une porte ne fournit pas une aération suffisante. Risques électriques

• Le NEC (National Electric Code) (États-Unis) exige que le bâti et les parties conductrices externes de la génératrice soient physiquement raccordés à une mise à la terre homologuée. Les codes de l’électricité en vigueur peuvent également exiger une mise à la terre correcte de la génératrice. Se renseigner sur les exigences de mise à la terre auprès d’un électricien local.

• Utiliser un disjoncteur différentiel dans tout endroit humide ou très conducteur (tel qu’un plancher métallique ou une structure en acier). Risques d’incendie (000179b)Risques d’asphyxie. Le système d'échappement doit être correctement entretenu. N’apportez aucune modification au système d'échappement, vous risqueriez de le rendre dangereux ou non conforme aux codes et/ou normes applicables au niveau local. Le non-respect de cette consigne provoquerait des blessures graves, voire mortelles. DANGER Dommages à l’équipement et aux biens. Ne modifiez pas la construction ni l’installation du générateur et ne bloquez pas la ventilation. Le non-respect de cette consigne pourrait endommager le générateur ou le rendre dangereux.(000146) AVERTISSEMENT (000178a) AVERTISSEMENT Asphyxie. Toujours utiliser à l’intérieur une alarme à monoxyde de carbone fonctionnant sur pile, installée selon les instructions du fabricant. Sinon, cela pourrait entraîner la mort ou des blessures graves. AVERTISSEMENT (000590a) Riesgo de incendio. Les gaz d’échappement chauds du moteur peuvent enflammer des matières combustibles. Maintenir un dégagement d’au moins 1,5 m (5 pi) sur tous les côtés de la machine, y compris au-dessus. Tout manquement à cette règle peut provoquer des blessures ou des dégâts matériels graves. (000144) DANGER Décharge électrique. Tout contact avec des fils nus, des bornes ou des branchements pendant que le générateur fonctionne causera la mort ou des blessures graves. (000104) DANGER Décharge électrique. Le contact de l’eau avec une source d’alimentation, s’il n’est pas évité, entraînera la mort ou des blessures graves. (000145) DANGER Décharge électrique. En cas d’accident électrique, COUPEZ immédiatement l’alimentation. Utilisez des outils non conducteurs pour libérer la victime du conducteur sous tension. Administrez-lui les premiers soins et allez chercher de l’aide médicale. Le non-respect de cette consigne entraînera la mort ou des blessures graves. Démarrage accidentel. Lorsque vous travaillez sur l’appareil, débranchez le câble négatif de la batterie, puis le câble positif. Le non-respect de cette consigne pourrait entraîner la mort ou des blessures graves.(000130) AVERTISSEMENT (000105)Explosion et incendie. Le carburant et ses vapeurs sont extrêmement inflammables et explosifs. Ajoutez du carburant dans un endroit bien aéré. Gardez l’appareil loin du feu et des étincelles. Le non-respect de cette consigne entraînera la mort ou des blessures graves. DANGER (000166b)Risque d’explosion et d’incendie. Ne remplissez jamais le réservoir de carburant de façon excessive. Laissez un espace d’un demi-pouce par rapport au haut du réservoir pour assurer la bonne expansion du carburant. Tout remplissage excessif risque de provoquer des déversements de carburant, avec un risque de formation d’incendie ou d’explosion, et de blessures sérieuses, voire mortelles. DANGER (000174) DANGER Risque d’incendie. Laissez les déversements d’essence sécher complètement avant de démarrer le moteur. Le non-respect de cette consigne entraînera la mort ou des blessures graves. (000281)Risque d’incendie. Le carburant et ses vapeurs sont très inflammables. Ne pas faire fonctionner à l’intérieur. Cela peut entraîner la mort, des blessures graves ou des dégâts matériels. AVERTISSEMENT AVERTISSEMENT Risque d’explosion et incendie. Ne fumez pas près de l’appareil. Gardez-le loin du feu et des étincelles. Le non-respect de cette consigne pourrait entraîner la mort ou des blessures graves, ainsi que des dommages aux biens et à l’équipement.(000282)4 Manuel de l’utilisateur de la génératrice portable

• Essuyez immédiatement tout déversement de carburant ou d’huile. Vérifier qu’aucune matière combustible n’a été laissé sur la génératrice ou à proximité. Garder le voisinage de la génératrice propre et sans déchets et maintenir un dégagement de 1,5 m (5 pi) tout autour pour permettre une bonne ventilation de la génératrice et réduire le risque d’incendie. Ne pas utiliser dans une structure fermée ou partiellement fermée.

• Ne pas faire fonctionner la génératrice si les appareils électriques raccordés surchauffent, si la sortie de courant est perdue, si le moteur ou la génératrice produit des étincelles ou si des flammes ou de la fumée sont observées durant la marche de la machine.

• Garder en permanence un extincteur d’incendie à proximité de la génératrice. Index des normes

(NEC, code national de l’électricité) disponible à www.nfpa.org

(code de construction et de sécurité des bâtiments) disponible à www.nfpa.org

3. International Building Code disponible à

6. CSA C22.2 100-14 Moteurs et

génératrices électriques, pour l’installation et l’utilisation en conformité avec les règles du Code canadien de l’électricité

7. ANSI/PGMA G300 Safety and

Performance of Portable Generators (sécurité et fonctionnement des génératrices portables). Portable Generator Manufacturer’s Association, www.pgmaonline.com REMARQUE IMPORTANTE : Cette liste n’est pas exhaustive. Vérifier auprès de l’autorité compétente s’il y a d’autres codes ou normes en vigueur dans la juridiction considérée. Remplacement des étiquettes de mise en garde Les étiquettes de mise en garde de rechange suivantes sont disponibles gratuitement auprès de Generac :

• 0H4635C (Autocollant de sécurité PGMA)

• 10000003425 (Autocollant de niveau de remplissage de carburant)

• 10000033027 (Étiquette d’action d’orientation de l’échappement)

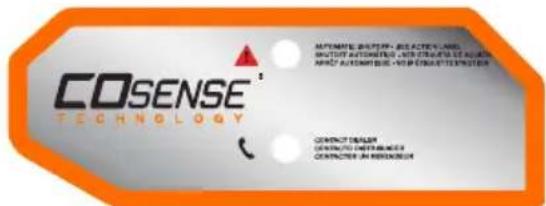

• A0001642218 (Technologie COsense®) AVERTISSEMENT Risque d’explosion et d’incendie. Ne fumez pas au moment de faire le plein de l’unité. Le non-respect de cette consigne peut provoquer des blessures graves, voire mortelles. (000284a) AVERTISSEMENT (000590a) Riesgo de incendio. Les gaz d’échappement chauds du moteur peuvent enflammer des matières combustibles. Maintenir un dégagement d’au moins 1,5 m (5 pi) sur tous les côtés de la machine, y compris au-dessus. Tout manquement à cette règle peut provoquer des blessures ou des dégâts matériels graves. 5 FEET (1.5m)MINIMUMFROM OBJECTSCARBON MONOXIDE

®Manuel de l’utilisateur de la génératrice portable 5

• 0H8251B (Autocollant de danger du CO)

• 0H0116B (Autocollant échappement chaud)6 Manuel de l’utilisateur de la génératrice portable

Section 2 Généralités et configuration

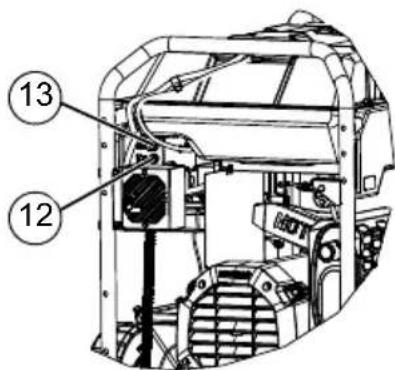

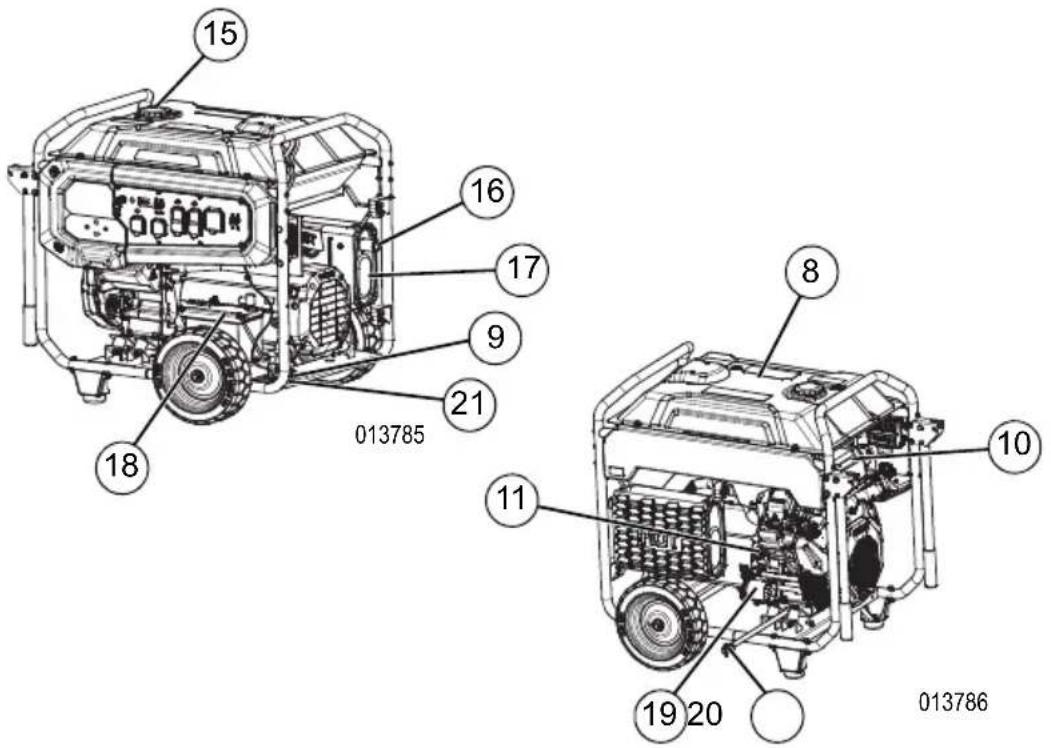

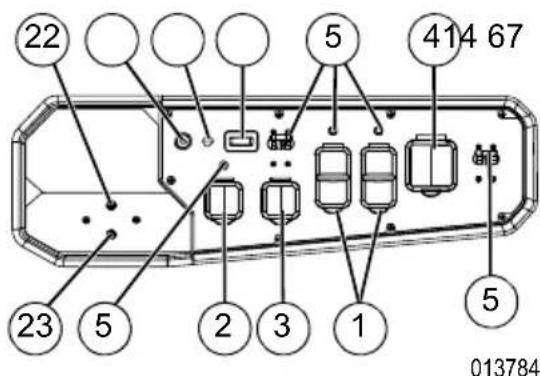

Figure 2-1. Caractéristiques et commandes Éléments de la génératrice Figure 2-2. Tableau de commande

1 Prise double GFCI 120 V c.a. 20 A (NEMA 5-20R) 2 Prise verrouillable 120 V c.a. 30 A (NEMA L5-30R) 3 Prise verrouillable 120/240 V c.a. 30 A (NEMA L14-30R) 4 Prise 120/240 V c.a. 50 A (NEMA 14-50R) 5 Disjoncteurs (c.a.) 6 Compteur horaire 7 Commutateur à clé DÉMARRAGE/

8 Réservoir de carburant 9 Cosse de mise à la terre 10 Épurateur d’air 11 Remplissage d’huile 12 Fusible 10 A (côté du tableau de commande) 13 Fusible 15 A (côté du tableau de commande) 14 Voyant indicateur de panne (MIL) 15 Bouchon de réservoir 16 Pare-étincelles 17 Silencieux 18 Batterie 19 Filtre à huile 20 Vidange d’huile 21 Étiquette de données de modèle 22 Voyant ROUGE COsense (danger) 23 Voyant JAUNE COsense (erreur)

23Manuel de l’utilisateur de la génératrice portable 7Figure 2-3. Fusibles Connaître sa génératrice Des manuels de l’utilisateur de rechange sont disponibles à www.generac.com. Émissions L’United States Environmental Protection Agency (US EPA) (et le California Air Resource Board [CARB] pour le matériel certifié aux normes de Californie) exige que ce moteur/matériel soit conforme aux normes sur les émissions d’échappement et par évaporation. Voir l’autocollant de conformité antipollution sur le moteur pour déterminer les normes applicables. Voir les informations de garantie sur le système antipollution dans la garantie sur les émissions jointe. Respecter les exigences d’entretien figurant dans ce manuel pour s’assurer que le moteur reste conforme aux normes sur les émissions en vigueur pendant la durée de service du produit.

(000100a)Consultez le manuel. Lisez complètement le manuel et assurez-vous d’en comprendre le contenu avant d’utiliser l’appareil. Une mauvaise compréhension du manuel ou de l’appareil consigne pourrait entraîner la mort ou des blessures graves. AVERTISSEMENT Caractéristiques du produit Caractéristiques de la génératrice Puissance nominale 15,5 / 18,0 kW**Puissance de crête 19,3 / 22,5 kVATension c.a. nominale 120/240 VCharge c.a. nominale Intensité sous 240 V Intensité sous 120 V64,5 / 75,0 A**129,1 / 150,0 A**Fréquence nominale 60 Hz à 3 600 tr/minPhase MonophaséPoids du produit (sec) 190,5 / 199,1 kg (420 / 439 lb) ** Plage de température d’exploitation : -18 °C (0 °F) à 40 °C (104 °F). L’exploitation au-dessus de 25 °C (77 °F) peut se traduire par une baisse de puissance. ** La puissance et le courant maximum dépendent de facteurs limitatifs tels que le pouvoir calorifique du carburant, la température ambiante, l’altitude, l’état du moteur, etc. La puissance moteur diminue d’environ 3,5 % tous les 300 m (1 000 pi) supplémentaires au-dessus du niveau de la mer et de 1 % tous les 6 °C (10 °F) au-dessus de 16 °C (60 °F) de température ambiante. Caractéristiques du moteur Cylindrée 816 ccType de bougie Champion RC14YC ou équivalentRéf. de la bougie 0G0767BÉcartement de bougie 1,016 mm (0,040 po)Capacité en carburant 54,0 L (14,2 gal É.U.) Type d’huile Voir la table à la section Ajouter de l’huile moteur Capacité d’huileAvec changement de filtreSans changement de filtre 2,1 L (2,2 pte)1,95 L (2,0 pte)Autonomie à 50 % de charge 9 h (18 kW)11 h (15,5 kW)* Aller à www.generac.com ou s’adresser à un IASD pour obtenir des pièces de rechange.8 Manuel de l’utilisateur de la génératrice portable Compteur horaire Voir Figure 2-4. Le compteur horaire comptabilise les heures de marche pour l’entretien courant.

• L’indication SVC (entretien) s’affiche d’une heure avant à une heure après chaque intervalle de 200 heures, offrant une fenêtre de deux heures pour effectuer l’entretien. Lorsque le compteur horaire est en mode d’alerte clignotante, le message d’entretien s’affiche en alternance avec la durée écoulée affichée en heures et dixièmes d’heure. Les heures et le message d’entretien clignotent chacun quatre fois en alternance jusqu’à ce que le compteur horaire se réinitialise automatiquement.

• 200 heures - SVC — Changer l’huile, le filtre à huile, le filtre à air, le filtre à carburant et la bougie d’allumage. Nettoyer le tamis pare-étincelles (toutes les 200 heures). REMARQUE : L’icône de sablier s’affiche en clignotant durant la marche du moteur. Cela signifie que le compteur enregistre la durée de fonctionnement. Figure 2-4. Compteur horaire Prises de raccordement Prise double GFCI 120 V c.a. 20 A Voir Figure 2-5. La prise 120 V est protégée contre les surcharges par un disjoncteur de 20 A à bouton-poussoir de réarmement. Chaque prise peut alimenter des charges de 120 V c.a. 60 Hz monophasées consommant jusqu’à 2 400 W (2,4 kW) ou 20 A de courant. Utiliser seulement des cordons de rallonge de bonne qualité et bien isolés classés 125 V et 20 A (ou plus). Une protection par disjoncteur différentiel est également fournie, avec boutons-poussoirs TEST (ESSAI) et RESET (RÉARMEMENT). Figure 2-5. Prise double GFCI 120 V c.a. 20 A

Prise 120/240 V c.a. 30 A Voir Figure 2-6. Pour cette prise, utiliser une fiche NEMA L14-30 (à verrou tournant). Raccorder un cordon adapté à 4 conducteurs avec mise à la terre pour brancher la charge souhaitée. Le cordon doit être classé 250 V c.a. et 30 A (ou plus). Utiliser cette prise pour alimenter des charges monophasées sous 120 V 60 Hz jusqu’à une puissance 3 600 W (3,6 kW) à 30 A ou des charges monophasées sous 240 V 60 Hz jusqu’à une puissance de 7 200 W (7,2 kW) à 30 A. La prise est protégée par un disjoncteur bipolaire de 30 A. Figure 2-6. Prise 120/240 V c.a 30 A NEMA L14-30R Prise 120 V c.a. 30 A Voir Figure 2-7. Pour cette prise, utiliser une fiche NEMA L5-30R (à verrou tournant). Raccorder un câble à 3 conducteurs adapté entre cette prise et la charge souhaitée. Le cordon doit être classé 125 V c.a. et 30 A (ou plus). Utiliser cette prise pour alimenter des charges monophasées sous 120 V 60 Hz jusqu’à une puissance 3 600 W (3,6 kW) à 30 A. La prise est protégée par un disjoncteur de 30 A à bouton-poussoir de réarmement.

000204Manuel de l’utilisateur de la génératrice portable 9 Figure 2-7. Prise de courant 120 V c.a 30 A

Prise 120/240 V c.a. 50 A Voir Figure 2-8. Utiliser une fiche NEMA 14-50 dans cette prise. Raccorder un cordon à 4 conducteurs classé 250 V et 50 A à la fiche. Utiliser cette prise pour alimenter des charges électriques sous 120/240 V et 60 Hz jusqu’à une puissance 12 000 W (12,0 kW). Cette prise est protégée par un disjoncteur bipolaire de 50 A. Figure 2-8. Prise 120/240 V c.a 50 A NEMA 14-50 Voyant indicateur de panne (MIL) Le MIL (Malfunction Indicator Lamp) est un voyant sur le tableau de commande (voir Éléments de la génératrice) servant à signaler une défaillance dans le circuit du moteur. Le voyant de panne affiche un code à 2 chiffres au moyen d’une séquence de clignotements longs et courts. Les clignotements longs durent 1,2 seconde et les clignotements courts 0,25 seconde. Icônes du voyant MIL Voir Figure 2-9.

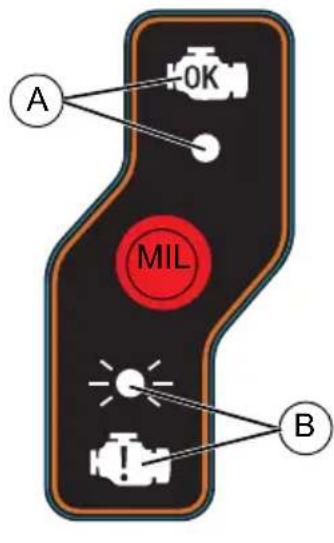

• État 1 : MIL éteint, moteur et clé à l’ARRÊT.

• État 2 : MIL allumé faiblement en continu (sans clignoter). Cela indique que le système de commande du moteur fonctionne correctement (pas de panne) (A).

• État 3 : MIL allumé très brillant et clignotant. Cela indique qu’il y a une défaillance du système de commande du moteur (B). Voir Dépannage. Figure 2-9. Icônes du voyant MIL Fonctionnement du voyant MIL

• Lorsque la clé est mise en position de marche, le MIL s’allume pendant 0,5 seconde (cela n’indique pas une panne).

• Si plusieurs défaillances sont détectées, le MIL marque une pause de deux (2) secondes entre les codes de défaillance.

• Une fois que le MIL a affiché tous les codes de défaillance en clignotant, il marque une pause de cinq (5) secondes, puis répète les codes. Le voyant continue de répéter les codes jusqu’à ce qu’ils ne soient plus actifs ou que la clé soit mise en position d’arrêt.

• Une fois les défaillances résolues, les codes sont enregistrés dans la mémoire d’historique des défaillances du module de commande du moteur (ECM). Codes de défaillance actifs – Arrêt Si une défaillance est détectée qui nécessite l’arrêt de la machine, le moteur s’arrête automatiquement (ou ne démarre pas) et le voyant affiche le code de défaillance actif en clignotant. Pour démarrer la machine, la clé doit d’abord être mise en position d’arrêt pour effacer la défaillance active. Le code de défaillance est enregistré dans la mémoire d’historique des défaillances lorsque la clé mise en position d’arrêt.

MIL10 Manuel de l’utilisateur de la génératrice portable Code de défaillance actifs – Alerte Si une défaillance est détectée, mais qui ne nécessite pas l’arrêt de la machine, le MIL affiche le code de défaillance en clignotant tant que la défaillance est présente. Une fois que la défaillance n’est plus présente, le voyant cesse de clignoter et le code de défaillance est enregistré dans la mémoire d’historique des défaillances. Mémoire d’historique des défaillances L’ECM conserve une liste de défaillances pendant trois (3) cycles MARCHE-ARRÊT de la clé. Pour afficher les défaillances précédentes, mettre la clé en position de marche, mais ne pas démarrer le moteur. Au bout de 30 secondes, le MIL affiche en clignotant les défauts précédents contenus dans la mémoire. Les codes de défaillance sont affichés au moyen d’une séquence de clignotement semblable à celles des défaillances actives. Une fois la liste terminée, elle recommence au début. Pour interrompre la séquence, mettre la clé en position d’ARRÊT ou démarrer le moteur. Exemple de code de défaillance Le code de défaillance 6-1 est affiché par : 6 clignotements longs = 6, une pause d’une seconde, 1 clignotement court = 1. COsense

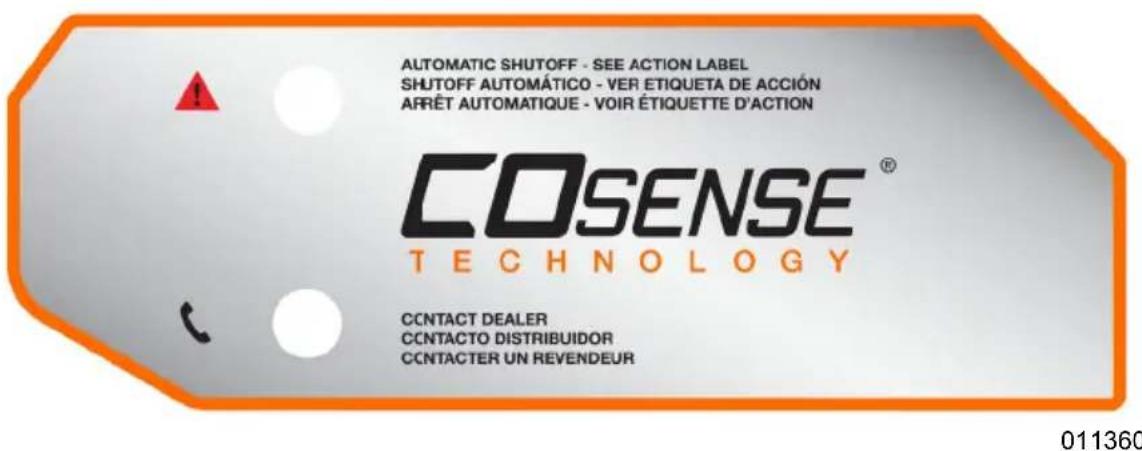

Système de détection de monoxyde de carbone (CO) et de mise à l’arrêt (sur certains modèles) Le module COsense surveille l’accumulation de CO gazeux présent dans l’échappement du moteur durant la marche de la génératrice. Si COsense détecte une augmentation des niveaux de CO gazeux, il coupe immédiatement le moteur. COsense fonctionne uniquement lorsque le moteur est en marche. Les génératrices sont destinées à être utilisées à l’extérieur, loin des bâtiments occupés et leur échappement dirigé à l’écart des personnes et des bâtiments. Toutefois, en cas d’emploi détourné ou d’utilisation dans un endroit entraînant une accumulation de CO, comme à l’intérieur ou dans un espace partiellement fermé, COsense arrête le moteur, avertit l’utilisateur de la situation et invite celui-ci à lire l’étiquette d’action pour connaître les mesures à prendre. Voir Figure 2-10. COsense ne remplace pas une alarme à monoxyde de carbone intérieure. Voir Figure 2-11. Après un arrêt, un voyant ROUGE clignotant dans l’insigne COsense situé sur le côté de la génératrice indique que la génératrice s’est arrêtée en raison d’une accumulation de CO. Le voyant ROUGE clignote pendant au moins cinq minutes après Code de défaillance Cause Problème Correction 1-1 Détecteur de CO

1. Monoxyde de carbone

au-dessus de la limite.

2. Tension d’entrée du module

inférieure à la normale.

1. Mettre la génératrice à

2. S’adresser à un IASD.

1-2 Tension de batterie

1. Tension de batterie au-dessus

de la plage normale d’exploitation.

1. S’adresser à un IASD.

1-3 Tension de batterie

1. Tension de batterie en

dessous de la plage normale d’exploitation.

1. Charger la batterie

jusqu’au niveau correct. 5-2 Régime du moteur

1. Peu ou pas de carburant.

2. Régime moteur en dessous

de la plage normale d’exploitation.

1. Remplir le réservoir de

2. S’adresser à un IASD.

6-1 Pression d’huile moteur

1. Basse pression d’huile

2. Tension du commutateur non

1. Compléter le niveau

2. S’adresser à un IASD.

Autre Multiple 1. Multiple 1. S’adresser à un IASD. S’adresser à un IASD pour obtenir la liste complète des codes de défaillance.Manuel de l’utilisateur de la génératrice portable 11 un arrêt causé par le CO. Déplacer la génératrice dans un endroit extérieur dégagé et diriger l’échappement à l’écart des personnes et des bâtiments occupés. Une fois placée dans un endroit sécuritaire, la génératrice peut être redémarrée et les raccordements électriques nécessaires peuvent être effectués pour fournir l’alimentation électrique. Le voyant ROUGE cesse de clignoter automatiquement au redémarrage du moteur. Faire entrer de l’air frais et aérer le local où la génératrice a subi l’arrêt automatique. Voir Figure 2-11. Si le système COsense a subi une défaillance et n’assure plus de protection, la génératrice s’arrête automatiquement et un voyant JAUNE clignote pendant au moins cinq minutes dans l’insigne COsense pour informer l’utilisateur de la défaillance. Le module COsense ne peut être diagnostiqué et réparé que par un technicien compétent chez le revendeur. La génératrice peut être redémarrée mais continuera de s’arrêter. COsense détecte aussi l’accumulation de monoxyde de carbone issu d’autres sources de combustion de carburant telles que les outils à moteur thermique ou les appareils de chauffage au propane situés dans la zone d’utilisation. Par exemple, si une autre génératrice est utilisée et que son échappement est pointé vers une génératrice équipée de COsense, ce dernier peut provoquer un arrêt en raison de niveaux croissants de CO. Il ne s’agit pas d’une erreur. Du monoxyde de carbone dangereux a été détecté. L’utilisateur doit prendre les mesures nécessaires pour déplacer et rediriger ces appareils de façon à mieux dissiper le monoxyde de carbone et l’éloigner des personnes et des bâtiments occupés. Figure 2-10. Étiquette d’instructions d’action Figure 2-11. Insigne d’instruction

01136012 Manuel de l’utilisateur de la génératrice portable Sortir le contenu de l’emballage

1. Couper les feuillards et soulever

l’emballage hors de la palette pour l’ouvrir complètement.

2. Sortir et vérifier le contenu de l’emballage

avant l’assemblage. L’emballage doit contenir les articles suivants : Accessoires

3. Appeler le Service après-vente au 1-888-

GENERAC (1-888-436-3722) en ayant le modèle et le numéro de série de la machine à disposition s’il manque quoi que ce soit dans l’emballage.

4. Consigner le modèle, le numéro de série

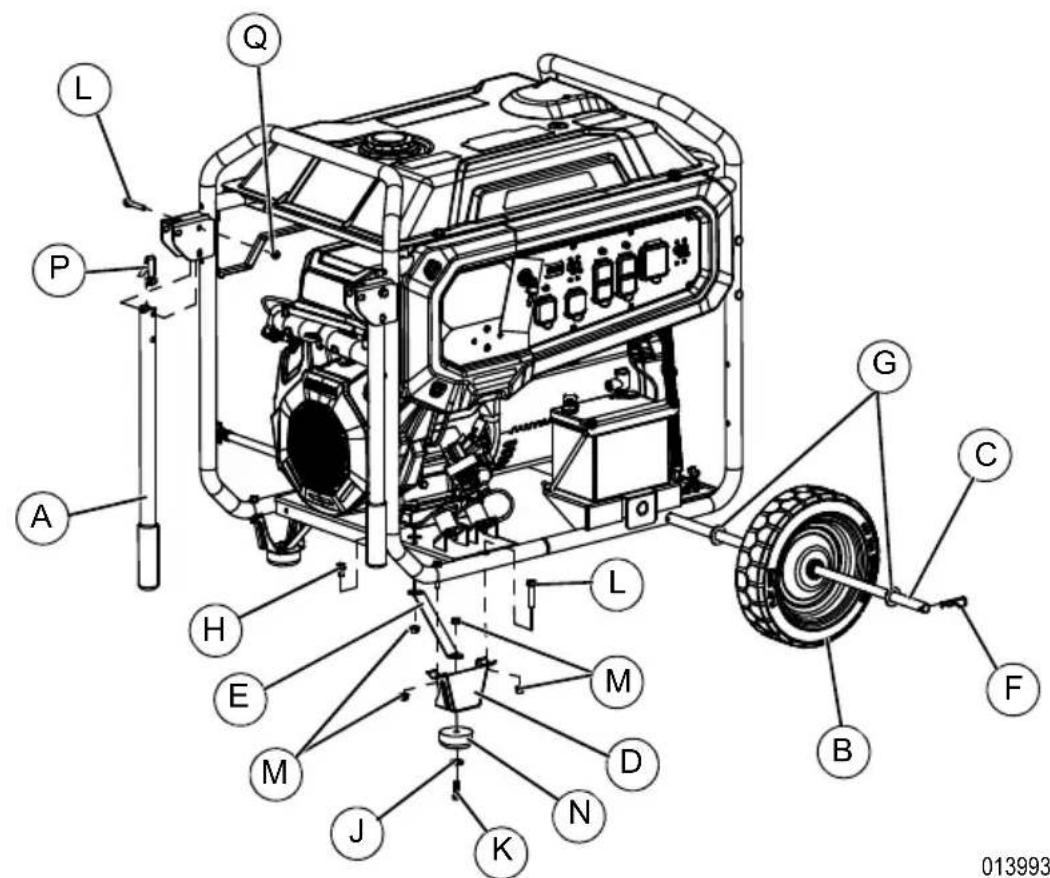

et la date d’achat sur la couverture de ce manuel. Assemblage Appeler le Service après-vente au 1-888- GENERAC (1-888-436-3722) pour tout problème ou préoccupation concernant l’assemblage. Veiller à avoir les numéros de modèle et de série à disposition. Les outils suivants sont nécessaires pour installer les accessoires.

• Pince REMARQUE : Les roues ne sont pas destinées au remorquage routier. Voir Figure 2-12. Monter les roues et l’axe comme suit :

1. Enfiler l’axe (C) dans les trous d’axe de

2. Enfiler une rondelle (G) sur chaque

3. Placer une roue (B) sur l’axe (C). Enfiler

une rondelle (G) et bloquer une goupille fendue (F). Serrer les goupilles fendues à l’aide d’une pince. Monter l’amortisseur de vibration (N) sur le support de pied (D) comme suit :

1. Poser une rondelle (J), un amortisseur de

vibration (N), un support de pied (D) et un renfort de support (E) sur une vis (K).

2. Poser un écrou (M) et serrer à la main.

Attacher les pieds à l’armature comme suit :

1. Aligner le support de pied sur les trous

prépercés sous l’armature.

2. Attacher avec une vis (L) et un écrou (M)

en serrant avec des clés de 13 mm.

3. Attacher le renfort de support (E) à

l’armature avec une vis (H) et un écrou (M). Serrer les écrous sur le renfort de support (E) avec des clés de 13 mm. Installer la poignée comme suit :

1. Engager le bouton à ressort (P) dans le

tube de poignée (A) de façon à l’encliqueter dans le trou du tube.

2. Monter le tube de poignée (A) dans le

support de poignée sur l’armature. Le bouton à ressort doit s’enclencher dans le trou inférieur du support. Attacher avec une vis M8 x 45 (L) à travers le trou central supérieur et un écrou frein (Q). Article Qté Machine principale 1 Manuel de l’utilisateur 1 Huile SAE 30 (litre) 2 Poignée (A) 2 Roue anti-crevaison (B) 2 Axe (C) 1 Garantie de service après-vente 1 Garantie sur les émissions 1 Clés (jeu de 2) 1 Support de pied (D) 2 Renfort de support de pied (E) 2 Sachet de visserie Qté Goupille fendue (F) 2 Grande rondelle (G) 4 Vis à tête hexagonale (M8-1.25 x 16) (H) 2 Rondelle plate (J) 2 Vis à tête hexagonale (M8-1.25 x 30) (K) 2 Vis à tête hexagonale (M8-1.25 x 45) (L) 10 Écrou hexagonal à bride (M8-1.25) (M) 8 Amortisseur de vibration en caoutchouc (N)

Bouton à ressort (P) 2 Écrou frein (M8-1.25) (Q) 2 (000100a)Consultez le manuel. Lisez complètement le manuel et assurez-vous d’en comprendre le contenu avant d’utiliser l’appareil. Une mauvaise compréhension du manuel ou de l’appareil consigne pourrait entraîner la mort ou des blessures graves. AVERTISSEMENTManuel de l’utilisateur de la génératrice portable 13 Figure 2-12. Assemblage des roues et des poignées Raccordement des câbles de batterie La batterie livrée avec la génératrice est fournie complètement chargée. Faire preuve de précaution pour raccorder la batterie. REMARQUE : Une batterie peut perdre une partie de sa charge si elle n’est pas utilisée pendant une durée prolongée. Deux clés plates de 7/16 po sont nécessaires pour raccorder les câbles de la batterie.

1. Couper l’attache qui maintient les câbles

de batterie ROUGE et NOIR sur le stator.

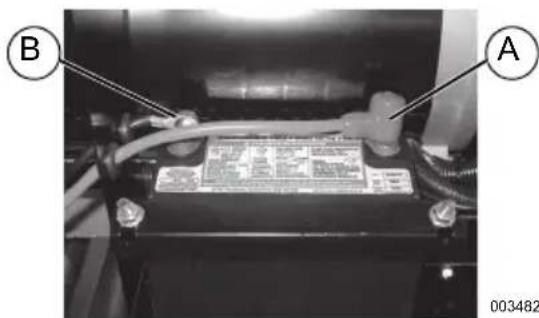

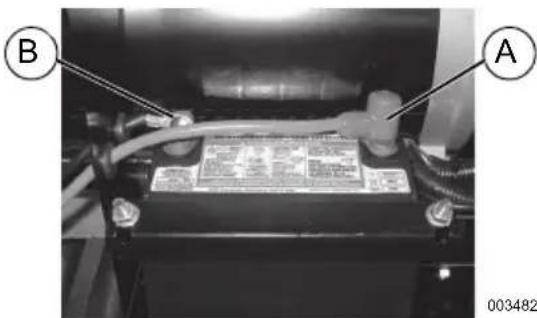

2. Voir Figure 2-13. Raccorder le câble de

batterie ROUGE (A) à la cosse positive (+) de la batterie. S’assurer que le branchement est bien serré et placer le manchon en caoutchouc sur la cosse.

3. Raccorder le câble de batterie NOIR (B) à

la cosse négative (–) de la batterie. S’assurer que le branchement est bien serré.

4. Voir Figure 2-13. Mettre en place le

capuchon de cosse de batterie (fourni). Figure 2-13. Raccorder la batterie Ajouter de l’huile moteur

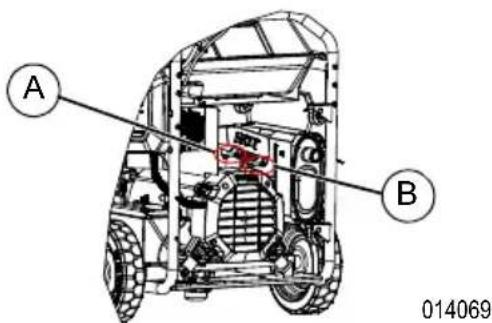

1. Placer la génératrice sur une surface de

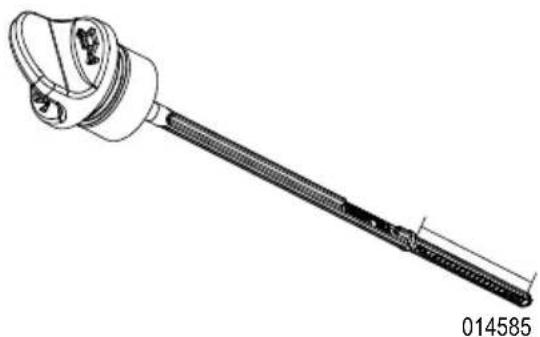

2. Voir Figure 2-14. Sortir la jauge à huile et

(000167a) Risque de dégâts matériels. Ne raccordez pas la batterie dans le mauvais sens, au risque d’endommager l’équipement.

Dommages au moteur. Vérifiez que le type et la quantité de l’huile à moteur sont adéquats avant de démarrer le moteur. Le non-respect de cette consigne pourrait causer des dommages au moteur.(000135) MISE EN GARDE14 Manuel de l’utilisateur de la génératrice portable Figure 2-14. Sortir la jauge à huile

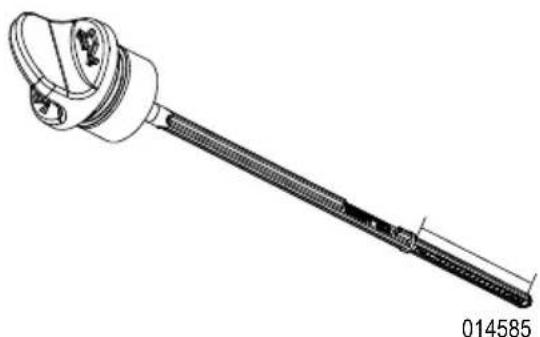

3. Voir Figure 2-15. Insérer la jauge puis la

ressortir pour vérifier le niveau d’huile. La vérification du niveau d’huile se fait avec la jauge complètement enfoncée. Figure 2-15. Plage de niveau sécuritaire

4. Voir Figure 2-14. Nettoyer la zone autour

du bouchon de remplissage d’huile. Ouvrir le bouchon de remplissage d’huile.

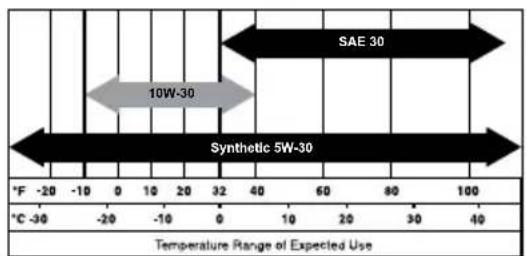

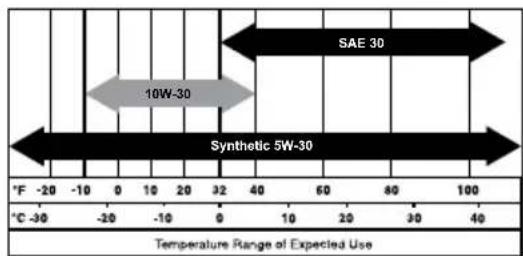

5. Remplir avec l’huile recommandée. Le

climat détermine la viscosité d’huile qui convient. Pour choisir la bonne viscosité, consulter le tableau. REMARQUE : Utiliser de l’huile minérale (fournie) pendant le rodage du moteur, avant d’utiliser de l’huile synthétique. REMARQUE : Vérifier le niveau d’huile fréquemment durant le remplissage pour ne pas déborder. REMARQUE : Certains modèles comportent plusieurs orifices de remplissage d’huile. L’utilisation d’un seul d’entre eux suffit.

6. Voir Figure 2-15. Retirer la jauge et vérifier

que le niveau est dans la plage de fonctionnement sécuritaire.

7. Remettre le bouchon à jauge en place et

le serrer à la main. Carburant Les caractéristiques requises du carburant sont les suivantes :

• Essence sans plomb propre et fraîche.

• Indice d’octane de 87 minimum/87 AKI (91 RON).

• Une teneur en éthanol (essence-alcool) jusqu’à 10 % est acceptable (le cas échéant, un carburant sans éthanol est recommandé).

• NE PAS utiliser d’E85.

• NE PAS utiliser un mélange d’essence et d’huile.

• NE PAS modifier le moteur pour le faire fonctionner avec d’autres types de carburant. Stabiliser le carburant préalablement à son entreposage.

1. Vérifier que la machine est à l’ARRÊT et a

refroidi pendant un minimum de deux minutes avant de remplir d’essence.

2. Placer la machine sur une surface de

niveau dans un endroit bien aéré.

3. Nettoyer les surfaces autour du bouchon

de réservoir et ouvrir le bouchon lentement.

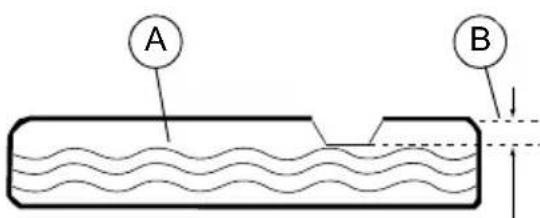

4. Voir Figure 2-16. Verser lentement

l’essence recommandée (A). NE PAS trop remplir (B).

5. Remettre le bouchon de réservoir en

place. Figure 2-16. Ajouter l’essence recommandée REMARQUE : En cas de déversement, laisser l’essence s’évaporer avant de démarrer la machine.

SAE 3010W-30Synthetic 5W-30000399 (000105) Explosion et incendie. Le carburant et ses vapeurs sont extrêmement inflammables et explosifs. Ajoutez du carburant dans un endroit bien aéré. Gardez l’appareil loin du feu et des étincelles. Le non-respect de cette consigne entraînera la mort ou des blessures graves. DANGER (000166b)Risque d’explosion et d’incendie. Ne remplissez jamais le réservoir de carburant de façon excessive. Laissez un espace d’un demi-pouce par rapport au haut du réservoir pour assurer la bonne expansion du carburant. Tout remplissage excessif risque de provoquer des déversements de carburant, avec un risque de formation d’incendie ou d’explosion, et de blessures sérieuses, voire mortelles. DANGER

A BManuel de l’utilisateur de la génératrice portable 15 REMARQUE IMPORTANTE : Il est important d’empêcher le gommage de pièces du circuit de carburant telles que les injecteurs, la durite ou le réservoir durant l’entreposage. Les mélanges essence-alcool (aussi appelés éthanol ou méthanol) peuvent attirer l’humidité, ce qui provoque leur séparation et la formation d’acides durant l’entreposage. Une essence acide peut endommager le circuit de carburant du moteur durant l’entreposage. Pour éviter les problèmes de moteur, le circuit de carburant doit être vidangé avant tout entreposage de plus de 30 jours. Voir la section Entreposage. Ne jamais utiliser de produits détergents pour carburateur ou moteur dans le réservoir d’essence car cela peut provoquer des dommages irréversibles.16 Manuel de l’utilisateur de la génératrice portable

Section 3 Fonctionnement

Questions concernant le fonctionnement et l’utilisation Appeler le service à la clientèle Generac au 1-888-GENERAC (1-888-436-3722) pour toute question ou préoccupation concernant le fonctionnement et l’entretien du matériel. Avant de démarrer le moteur

1. Vérifier que le niveau d’huile moteur est

2. Vérifier que le niveau d’essence est

sur un sol de niveau, avec des dégagements suffisants et dans un endroit bien aéré. Préparer la génératrice à l’utilisation Mise à la terre de la génératrice lors d’une utilisation portable La génératrice est équipé d’une borne pour le raccordement à un système d’électrode de mise à la terre. L’article 250.34 (A) n’exige pas que l’armature de la génératrice soit raccordé à un système d’électrodes de mise à la terre lorsque la génératrice alimente uniquement du matériel relié par cordon électrique aux prises de courant de la génératrice. Voir Figure 3-1. Si la génératrice alimente un commutateur de transfert manuel tripolaire ou des panneaux de distribution pour une alimentation de secours temporaire, un système d’électrode de mise à la terre doit être installé et relié à la borne d’électrode de mise à la terre de la génératrice. Pour plus de détails, voir NEC 250.30, 250.34 et 250.52.

• NEUTRE MIS À LA MASSE À LA CAR-

Figure 3-1. Mise à la terre de la génératrice Exigences particulières Consulter tous les règlements de l’OSHA (Occupational Safety and Health Administration) ou les codes et ordonnances locaux s’appliquant à l’utilisation prévue de la génératrice. Consulter un électricien qualifié, un inspecteur en électricité ou les autorités compétentes locales.

• Dans certaines régions, les génératrices doivent être enregistrées auprès des compagnies d’électricité locales.

• Si la génératrice est utilisée sur un chantier, elle peut être sujette à des règlementations additionnelles. (000103) DANGER Asphyxie. Le moteur en marche produit du monoxyde de carbone, un gaz inodore, incolore et toxique. Le monoxyde de carbone, s’il n’est pas évité, entraînera la mort ou des blessures graves. (000179b)Risques d’asphyxie. Le système d'échappement doit être correctement entretenu. N’apportez aucune modification au système d'échappement, vous risqueriez de le rendre dangereux ou non conforme aux codes et/ou normes applicables au niveau local. Le non-respect de cette consigne provoquerait des blessures graves, voire mortelles. DANGER (000178a) AVERTISSEMENT Asphyxie. Toujours utiliser à l’intérieur une alarme à monoxyde de carbone fonctionnant sur pile, installée selon les instructions du fabricant. Sinon, cela pourrait entraîner la mort ou des blessures graves. Risque d’incendie. N’utilisez pas le générateur sans le pare-étincelles. Le non-respect de cette consigne pourrait entraîner la mort ou des blessures graves.(000118a) AVERTISSEMENT (000110)Risque d’incendie. Les surfaces chaudes peuvent enflammer des matériaux combustibles, ce qui pourrait causer un incendie. Un incendie pourrait entraîner la mort ou des blessures graves. AVERTISSEMENT Surfaces chaudes. Lorsque vous utilisez l’appareil, ne touchez pas aux surfaces chaudes. Gardez l’appareil loin des matériaux combustibles lorsqu’il fonctionne. Le contact avec des surfaces chaudes pourrait entraîner des brûlures graves ou un incendie. AVERTISSEMENT (000108) (000136)Dommages à l’équipement et aux biens. Débranchez les charges électriques avant de démarrer ou d’arrêter l’appareil. Le non-respect de cette consigne pourrait causer des dommages à l’équipement et aux biens.

000928Manuel de l’utilisateur de la génératrice portable 17 Raccordement de la génératrice au circuit électrique d’un bâtiment Il est conseillé d’utiliser un commutateur de transfert manuel lors du raccordement direct au circuit électrique d’un bâtiment afin d’empêcher de dangereux retours de courant et d’éviter de blesser les ouvriers travaillant sur le réseau électrique. Lors du raccordement d’une génératrice portable au circuit électrique d’un bâtiment, un commutateur de transfert devra isoler en permanence la sortie de courant de la génératrice et le courant du réseau. Tout infraction à cette règle produirait une situation dangereuse. L’installation doit être effectuée par un électricien qualifié en stricte conformité avec les lois et codes de l’électricité en vigueur. Connaître les limites de la génératrice La surcharge d’une génératrice peut endommager la génératrice et les appareils électriques raccordés. Pour éviter les surcharges, respecter ce qui suit :

• Additionner les puissances (en watts) de toutes les charges électriques à raccorder en même temps. Le total NE doit PAS être supérieur à la puissance nominale de la génératrice.

• La puissance nominale des ampoules d’éclairage figure sur les ampoules. La puissance des outils, appareils et moteurs se trouve sur la plaque ou l’étiquette signalétique apposée sur ceux-ci.

• Si l’information de puissance n’est pas fournie, multiplier la tension par le courant nominal (volts x ampères = watts).

• Certains moteurs électriques, comme les moteurs à induction, demandent environ trois fois plus de puissance au démarrage qu’en régime permanent. Cet appel de puissance ne dure que quelques secondes durant le démarrage de ces moteurs. Assurez-vous d’allouer une puissance de démarrage suffisante pour les appareils à faire fonctionner sur la génératrice.

1. Calculer la puissance nécessaire pour

faire démarrer le plus gros moteur.

2. Ajouter cette valeur à la puissance de

marche de toutes les autres charges raccordées. Le Guide de référence des puissances est fourni pour vous aider à déterminer le nombre d’appareils pouvant être alimentés en même temps par la génératrice. REMARQUE : Toutes les données sont approximatives. Voir la puissance consommée sur l’étiquette signalétique des appareils. Guide de référence des puissances Appareil Puissance de marche *Conditionneur d’air (12 000 BTU) 1700 *Conditionneur d’air (24 000 BTU) 3800 *Conditionneur d’air (40 000 BTU) 6000 Chargeur de batterie (20 A) 500 Ponceuse à courroie (3 po) 1000 Scie à chaîne 1200 Scie circulaire (7-1/4 po) 1250 à 1400 *Sécheuse de linge (électrique) 5750 *Sécheuse de linge (gaz) 700 *Laveuse de linge 1150 Cafetière électrique 1750 *Compresseur (1 HP) 2000 *Compresseur (3/4 HP) 1800 *Compresseur (1/2 HP) 1400 Fer à friser 700 *Déshumidificateur 650 Ponceuse à disque (9 po) 1200 Coupe-bordure 500 Couverture électrique 400 Pistolet cloueur électrique 1200 Cuisinière électrique (par élément) 1500 Poêle électrique 1250 *Congélateur 700 *Ventilateur de chaudière (3/5 HP) 875 *Ouvre-porte de garage 500 à 750 Sèche-cheveux 1200 Perceuse à main 250 à 1100 Taille-haie 450 Clé à chocs 500 Fer à repasser 1200 *Pompe à jet 800 Tondeuse à gazon 1200 Ampoule d’éclairage (incandescente)

Four à micro-ondes 700 à 1000 *Refroidisseur de lait 1100 Brûleur à mazout de chaudière 300 Radiateur autonome au mazout (140 000 BTU)

Radiateur autonome au mazout (85 000 BTU)

Radiateur autonome au mazout (30 000 BTU) 15018 Manuel de l’utilisateur de la génératrice portable Transport et inclinaison de la machine Ne pas entreposer ni transporter cette machine à un angle supérieur à 15 degrés. Démarrer un moteur à démarreur électrique

1. Débrancher toutes les charges électriques

des prises de la génératrice avant de démarrer le moteur.

2. Placer la génératrice sur une surface de

4. Relâcher la clé, elle revient alors en

position RUN (MARCHE). REMARQUE IMPORTANTE : Ne pas surcharger la génératrice. De même, ne pas surcharger les prises individuelles. Ces prises sont protégées contre les surcharges par des disjoncteurs à bouton-poussoir de réarmement. Si l’intensité nominale d’un disjoncteur est dépassée, ce disjoncteur s’ouvre et la tension à la prise correspondante est coupée. Lire attentivement la section Connaître les limites de la génératrice. Mise à l’arrêt de la génératrice

1. Arrêter tous les appareils et les

débrancher des prises de la génératrice.

2. Laisser tourner la génératrice à vide

durant quelques minutes pour stabiliser les températures internes du moteur et de la génératrice.

3. Mettre le commutateur à clé START/RUN/

STOP en position STOP (ARRÊT). Système d’arrêt pour basse pression d’huile Le moteur est équipé d’un capteur de basse pression d’huile qui l’arrête automatiquement si la pression d’huile passe en-dessous d’un niveau donné. Le moteur ne redémarre pas tant que le niveau d’huile n’a pas été complété. REMARQUE IMPORTANTE : Vérifier les niveaux d’huile moteur et de carburant avant utilisation. REMARQUE : Le voyant MIL sur le tableau de commande affiche le code 6-1 (six (6) clignotements longs suivis d’un (1) clignotement court) pour indiquer que le moteur s’est arrêté en raison d’une pression d’huile insuffisante. *Pulvérisateur de peinture sans air (1/3 HP) Pulvérisateur de peinture sans air (manuel) Radio 50 à 200*Réfrigérateur 700Mijoteuse 200*Pompe submersible (1-1/2 HP) 2800*Pompe submersible (1 HP) 2000*Pompe submersible (1/2 HP) 1500*Pompe de puisard 800 à 1050*Banc de scie (10 po) 1750 à 2000Téléviseur 50 à 300Grille-pain 1000 à 1650Coupe-bordure 500*Compter trois fois la puissance indiquée pour le démarrage de ces appareils. (000136)Dommages à l’équipement et aux biens. Débranchez les charges électriques avant de démarrer ou d’arrêter l’appareil. Le non-respect de cette consigne pourrait causer des dommages à l’équipement et aux biens.

(000136)Dommages à l’équipement et aux biens. Débranchez les charges électriques avant de démarrer ou d’arrêter l’appareil. Le non-respect de cette consigne pourrait causer des dommages à l’équipement et aux biens. MISE EN GARDEManuel de l’utilisateur de la génératrice portable 19

Section 4 Entretien et dépannage

Entretien Un entretien régulier permet d’améliorer les performances et de prolonger la durée de vie du moteur/de l’équipement. Generac Power Systems, Inc. préconise que tous les travaux d’entretien soient menés par un IASD. Pour l’entretien régulier, le remplacement ou la réparation des appareils et des systèmes de contrôle des émissions, le propriétaire peut faire appel à la personne ou à l’atelier de réparation de son choix. Toutefois, pour obtenir un service de garantie relatif au contrôle des émissions sans frais, cette tâche doit être confiée à un IASD. Consultez la garantie en matière d’émissions. REMARQUE : Pour toute question concernant le remplacement de pièces, composer le 1-888-GENERAC (1-888-436- 3722). Calendrier d’entretien Respecter les intervalles du calendrier d’entretien, à la première des échéances en fonction de l’utilisation. REMARQUE : Les conditions adverses nécessitent des intervalles plus rapprochés. REMARQUE : Tous les réglages et opérations d’entretien requis doivent être faits à chaque saison comme indiqué dans le tableau suivant. Entretien préventif La saleté ou les débris peuvent provoquer un mauvais fonctionnement et des dommages matériels. Nettoyer la génératrice tous les jours ou avant chaque utilisation. Maintenir la zone autour et à l’arrière du silencieux exempte de matières combustibles. Contrôler toutes les ouvertures d’air de refroidissement de la génératrice.

• Utiliser un chiffon humide pour essuyer les surfaces extérieures.

• Utiliser une brosse à poils souples pour détacher la saleté séchée, l’huile, etc.

• Utiliser un aspirateur pour éliminer la saleté et les débris.

• De l’air comprimé à basse pression (ne dépassant pas 25 psi) peut être utilisé pour souffler la saleté. Contrôler les fentes et ouvertures d’air de refroidissement de la génératrice. Elles doivent être maintenues propres et sans obstruction. REMARQUE : NE PAS utiliser de tuyau d’arrosage pour nettoyer la génératrice. L’eau peut pénétrer dans le circuit de carburant et provoquer des problèmes. Si de l’eau pénètre par les fentes d’air de refroidissement de la génératrice, de l’humidité est retenue dans les espaces et les creux de l’isolation des enroulements du rotor et du stator. L’accumulation d’eau et de saleté sur les enroulements internes de la génératrice diminue la résistance d’isolement des enroulements. Entretien du moteur Huiles moteur recommandées Afin que la garantie du produit reste en vigueur, l’entretien de l’huile à moteur doit être fait conformément aux recommandations du présent manuel. Pour un entretien facile, des trousses d’entretien conçues pour cet appareil sont offertes par le fabricant. Elles comprennent de l’huile à moteur, un filtre à À chaque utilisationVérifier le niveau d’huile moteurToutes les 100 heures ou chaque annéeContrôler/nettoyer le pare-étincellesToutes les 200 heures ou chaque annéeChanger la bougieChanger l’huile et le filtre à huile ǂ*Serrer les vis de collier d’échappement à un couple de 13,5 Nm (10 pi-lb)Toutes les 500 heures ou chaque annéeContrôler/nettoyer le filtre à air** ǂ Changer l’huile au bout des 25 premières heures d’exploitation, puis chaque saison par la suite.
• En cas d’utilisation sous des charges importantes ou à des températures élevées, changer l’huile et le filtre à huile tous les mois.** Dans des conditions sales ou poussiéreuses, nettoyer plus fréquemment. Changer les éléments du filtre à air s’ils ne peuvent être suffisamment nettoyés. (000142a) Risques de blessure. Attention à ne jamais introduire d’objets via les fentes de refroidissement. Le générateur peut démarrer à tout moment, et ainsi provoquer des blessures sérieuses, voire mortelles, et endommager considérablement l’appareil. AVERTISSEMENT Démarrage accidentel. Débranchez les câbles de bougie lorsque vous travaillez sur l’appareil. Le non-respect de cette consigne pourrait entraîner la mort ou des blessures graves.(000141) AVERTISSEMENT20 Manuel de l’utilisateur de la génératrice portable huile, un filtre à air, des bougies d’allumage, un chiffon et un entonnoir. Ces trousses sont disponibles auprès d’un IASD. Vérifier le niveau d’huile moteur Vérifier le niveau d’huile avant chaque utilisation et toutes les huit (8) heures de fonctionnement.

1. Placer la génératrice sur une surface de

2. Voir Figure 4-1. Sortir la jauge à huile et

l’essuyer. Figure 4-1. Sortir la jauge à huile

3. Voir Figure 4-2. Insérer la jauge puis la

ressortir pour vérifier le niveau d’huile. La vérification du niveau d’huile se fait avec la jauge complètement enfoncée. Figure 4-2. Plage de niveau sécuritaire

4. Nettoyer la zone autour du bouchon de

remplissage d’huile. Ouvrir le bouchon de remplissage d’huile.

5. Compléter avec l’huile recommandée s’il y

6. Retirer la jauge et vérifier que le niveau est

dans la plage de fonctionnement sécuritaire.

7. Remettre le bouchon à jauge en place et

le serrer à la main. REMARQUE : Certains modèles comportent plusieurs orifices de remplissage d’huile. L’utilisation d’un seul d’entre eux suffit. Changer l’huile moteur Si la génératrice est utilisée dans des conditions extrêmes, sales ou poussiéreuses ou par temps très chaud, changer l’huile plus fréquemment. REMARQUE : Ne pas polluer. Économiser les ressources. Ramener l’huile usagée à un centre de collecte. Vidanger l’huile alors que le moteur est encore chaud d’avoir fonctionné, de la façon suivante :

1. Placer la génératrice sur une surface de

2. Débrancher le câble de bougie et le placer

de façon à empêcher tout contact avec la bougie.

3. Nettoyer la zone autour des bouchons de

remplissage et de vidange d’huile.

4. Ouvrir le bouchon de remplissage d’huile.

5. Ouvrir le bouchon de vidange d’huile et

vidanger complètement l’huile dans un récipient adapté.

6. Remonter le bouchon de vidange d’huile

et le serrer fermement.

7. Enduire le joint du filtre neuf d’huile moteur

propre et le mettre en place.

8. Verser lentement l’huile dans l’orifice de

remplissage jusqu’à ce que le niveau d’huile soit entre les repères L et H sur la jauge. NE PAS trop remplir.

9. Remettre le bouchon à jauge en place et

le serrer à la main.

10. Essuyer tout débordement d’huile.

11. Éliminer l’huile comme il se doit

conformément à toutes les réglementations en vigueur. SAE 3010W-30Synthetic 5W-30000399 (000139) AVERTISSEMENT Risque de brûlures. Laissez refroidir le moteur avant de vidanger l’huile ou le liquide de refroidissement. Le non-respect de cette consigne pourrait entraîner la mort ou des blessures graves.

Démarrage accidentel. Débranchez les câbles de bougie lorsque vous travaillez sur l’appareil. Le non-respect de cette consigne pourrait entraîner la mort ou des blessures graves. (000141) AVERTISSEMENTManuel de l’utilisateur de la génératrice portable 21 Filtre à air S’il est utilisé avec un filtre à air encrassé, le moteur ne fonctionne pas correctement et peut s’endommager. Dans des conditions poussiéreuses et sales, effectuer un entretien plus fréquent du filtre à air. Pour effectuer l’entretien du filtre à air :

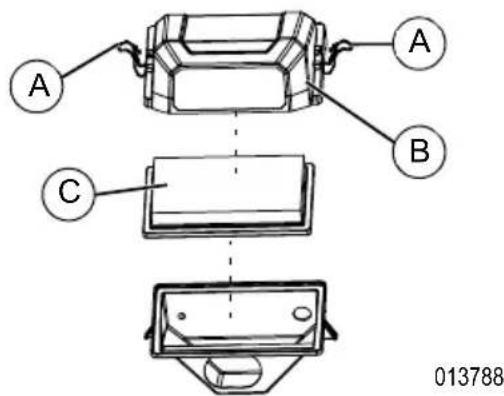

1. Voir Figure 4-3. Ouvrir les attaches (A) et

retirer le couvercle du filtre.

2. Sortir le filtre (C). Tapoter délicatement le

filtre sur une surface solide. Le changer s’il y a lieu.

3. Nettoyer le couvercle du filtre avant de le

remonter. REMARQUE : Pour commander un filtre à air neuf, appeler le centre de service après-vente autorisé le plus proche au 1-888-436-3722. Figure 4-3. Filtre à air Entretien de la bougie Pour effectuer l’entretien de la bougie :

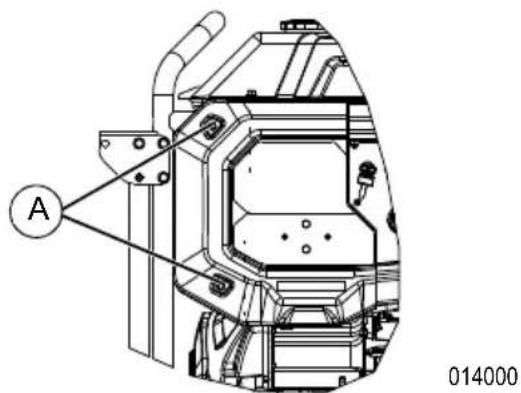

1. Voir Figure 4-5. Retirer les vis (A) du capot

de tableau de commande à l’aide d’une clé de 10 mm. Figure 4-4. Retirer les vis

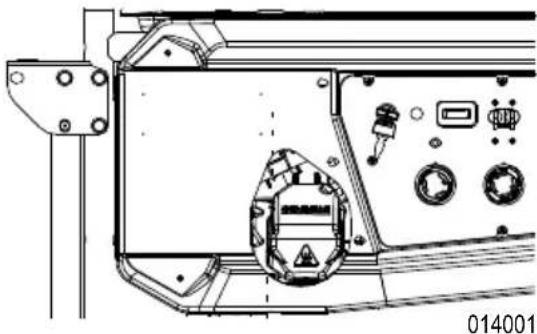

2. Voir Figure 4-5. Glisser le capot vers la

gauche et le retirer pour révéler l’ouverture d’accès à la bougie (ne débrancher aucun câble du capot de tableau de commande). Figure 4-5. Accès à la bougie

3. Nettoyer le pourtour de la bougie.

4. Retirer et contrôler la bougie.

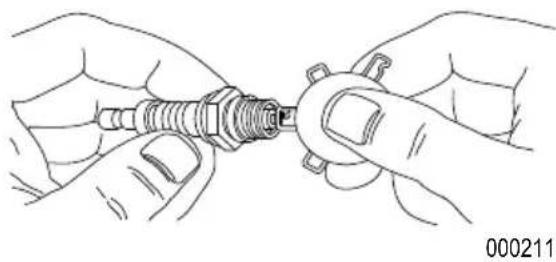

5. Voir Figure 4-6. Vérifier l’écartement de la

bougie à l’aide d’une jauge d’épaisseur et le régler à 1 mm (0,04 po). Figure 4-6. Bougie d’allumage REMARQUE : Si les électrodes sont piquées, brûlées ou que la porcelaine est fendillée, changer la bougie. Utiliser UNIQUEMENT une bougie de rechange recommandée. Voir Caractéristiques.

6. Serrer d’abord la bougie à la main puis de

3/8 à 1/2 tour supplémentaire à l’aide d’une clé à bougie. Changer la batterie (le cas échéant) REMARQUE : La batterie livrée avec la génératrice a été complètement chargée. Une batterie peut perdre de la charge si elle n’est pas utilisée pendant une durée prolongée. Voir Figure 4-7.

1. Débrancher la borne négative (-) de la

batterie EN PREMIER (B).

Démarrage accidentel. Lorsque vous travaillez sur l’appareil, débranchez le câble négatif de la batterie, puis le câble positif. Le non-respect de cette consigne pourrait entraîner la mort ou des blessures graves.(000130) AVERTISSEMENT Risque environnemental. Recyclez toujours les batteries dans un centre de recyclage officiel, conformément aux lois et aux réglementations locales. Le non-respect de cette consigne pourrait causer des dommages à l’environnement, la mort ou des blessures graves.(000228) AVERTISSEMENT22 Manuel de l’utilisateur de la génératrice portable

2. Débrancher la borne positive (+) de la

batterie EN DEUXIÈME (A). Figure 4-7. Raccordement de batterie

3. Mettre la batterie neuve en place. Poser la

bride de fixation et la serrer.

4. Raccorder la borne positive (+) de la

batterie (A) EN PREMIER. Enfiler le manchon en caoutchouc sur la cosse de raccordement.

5. Raccorder la borne négative (-) de la

batterie (B) EN DEUXIÈME.

6. Enfiler le manchon en caoutchouc sur la

cosse de raccordement. Contrôler le silencieux et le pare-étincelles REMARQUE : L’utilisation ou l’exploitation de tout moteur thermique dans un lieu couvert de forêt, de broussailles ou d’herbes est une infraction à la section 4442 du California Public Resource Code, sauf si le système d’échappement est équipé d’un dispositif pare-étincelles, tel que défini dans la section 4442, en bon état de fonctionnement. D’autres juridictions fédérales ou provinciales peuvent avoir des lois semblables. Pour obtenir un pare-étincelles conçu pour le système d’échappement de ce moteur, s’adresser au constructeur d’origine, au revendeur ou à un concessionnaire. REMARQUE : Utiliser UNIQUEMENT des pièces de rechange d’origine. Vérifier l’absence de fissures, corrosion ou autres dommages du silencieux. Le cas échéant, déposer le pare-étincelles et vérifier l’absence de dommages ou d’encrassement. Changer les pièces ou nettoyer le carbone du tamis comme il se doit. Contrôler le tamis pare-étincelles

1. Voir Figure 4-8. Retirer la vis (A) et le

bague de retenue (B).

2. Retirer le tamis (C) et le changer s’il est

déchiré, perforé ou autrement endommagé. S’il est en bon état, le nettoyer avec un solvant du commerce.

3. Remettre le tamis en place et l’attacher

avec la bague et la vis. Figure 4-8. Tamis pare-étincelles Entreposage Généralités Il est conseillé de faire fonctionner la génératrice pendant 30 minutes tous les 30 jours. Si ce n’est pas possible, se référer à la liste ci-dessous pour les préparatifs d’entreposage de la machine.

• NE PAS placer de housse sur une génératrice chaude. Laisser la machine refroidir jusqu’à la température ambiante avant de l’entreposer.

• NE PAS entreposer d’essence d’une saison à l’autre à moins de l’avoir traitée comme il se doit.

• Changer le bidon d’essence s’il y a de la rouille. La présence de rouille dans l’essence entraîne des problèmes de circuit de carburant.

• Recouvrir la machine d’une housse protectrice résistant à l’humidité.

• Entreposer la machine dans un endroit propre et sec.

• Toujours entreposer la génératrice et le carburant à l’écart de sources de chaleur et d’inflammation.

Surfaces chaudes. Lorsque vous utilisez l’appareil, ne touchez pas aux surfaces chaudes. Gardez l’appareil loin des matériaux combustibles lorsqu’il fonctionne. Le contact avec des surfaces chaudes pourrait entraîner des brûlures graves ou un incendie. AVERTISSEMENT (000108)

Explosion et incendie. Le carburant et ses vapeurs sont extrêmement inflammables et explosifs. Entreposez le carburant dans un endroit bien aéré. Gardez-le loin du feu et des étincelles. Le non-respect de cette consigne entraînera la mort ou des blessures graves. (000143) DANGER (000109)Risque d’incendie. Vérifiez que l’appareil a bien refroidi avant d’installer une protection de rangement et d’entreposer l’appareil. Le contact avec des surfaces chaudes pourrait entraîner un incendie. AVERTISSEMENTManuel de l’utilisateur de la génératrice portable 23 Préparer le circuit de carburant pour l’entreposage L’essence entreposée plus de 30 jours peut se détériorer et endommager les éléments du circuit de carburant. Garder l’essence fraîche, utiliser un stabilisateur d’essence. Si un stabilisateur d’essence est ajouté au circuit de carburant, préparer le moteur et le faire fonctionner en vue d’un entreposage de longue durée. Laisser le moteur tourner durant 10 à 15 minutes pour faire circuler le stabilisateur dans le circuit de carburant. Une essence bien préparée peut être entreposée jusqu’à 24 mois. REMARQUE : Si l’essence n’a pas été traitée avec un stabilisateur, elle doit être vidée dans un récipient homologué. Garder le moteur en marche jusqu’à ce qu’il s’arrête par manque de carburant. Il est conseillé d’utiliser un stabilisateur dans le récipient d’entreposage de l’essence pour la garder fraîche.

1. Changer l’huile moteur.

2. Démonter la bougie.

3. Verser une cuillère à soupe (5 à 10 cc)

d’huile moteur propre ou vaporiser une huile à brumiser dans le cylindre.

4. Tourner le commutateur à clé pour répartir

l’huile dans le cylindre.

5. Remonter la bougie.

Changer l’huile Changer l’huile moteur avant l’entreposage. Voir Changer l’huile moteur. Serrer les vis de collier d’échappement Voir Figure 4-9. Serrer les vis de collier d’échappement (A et B) à un couple de 13,5 Nm (10 pi-lb) avec une douille de 13 mm. Figure 4-9. Serrer les vis de collier d’échappement (000181) Perte de la vision. Une protection oculaire est requise pour éviter les projections provenant du trou de bougie d’allumage pendant le lancement du moteur. Ne pas porter de protection oculaire pourrait entraîner la perte de la vision. AVERTISSEMENT Surfaces chaudes. Lorsque vous utilisez l’appareil, ne touchez pas aux surfaces chaudes. Gardez l’appareil loin des matériaux combustibles lorsqu’il fonctionne. Le contact avec des surfaces chaudes pourrait entraîner des brûlures graves ou un incendie. AVERTISSEMENT (000108)

B24 Manuel de l’utilisateur de la génératrice portable Dépannage

PROBLÈME CAUSE CORRECTION

Moteur en marche, mais pas tension c.a. de sortie

1. Disjoncteur OUVERT.

2. Mauvais contact ou cordon de

rallonge défectueux.

3. Appareil raccordé défectueux.

4. Défaillance de la génératrice.

1. Réarmer le disjoncteur.

2. Contrôler et réparer.

3. Brancher un autre appareil en

4. S’adresser à un IASD.

5. Corriger le défaut à la terre et

appuyer sur le bouton de réarmement de la prise GFCI (le cas échéant). Le moteur fonctionne bien à vide, mais peine si une charge est appliquée.

1. Court-circuit dans la charge

2. Génératrice surchargée.

3. Régime moteur trop bas.

4. Court-circuit dans la

2. Voir Connaître les limites de la

3. S’adresser à un IASD.

4. S’adresser à un IASD.

Pas de lancement du moteur.

1. Fusible de 10 ou 15 A fondu et

2. Batterie faible ou déchargée.

1. Changer le fusible.

2. Recharger ou changer la

batterie. Le moteur ne démarre pas ou démarre et a des ratés

1. Filtre à air sale.

5. Bougie défectueuse.

6. Eau dans le carburant.

7. Bas niveau d’huile.

8. Mélange de carburant trop

9. Mélange de carburant trop

10. Soupape d’admission coincée

en position ouverte ou fermée.

11. Perte de compression du

12. Code de défaillance moteur

1. Nettoyer ou changer le filtre à

2. Remplir le réservoir de

3. Vidanger le réservoir et remplir

4. Brancher le câble de bougie.

5. Changer la bougie.

6. Vidanger le réservoir, remplir

7. Compléter le niveau d’huile du

8. S’adresser à un IASD.

9. S’adresser à un IASD.

10. S’adresser à un IASD.

11. S’adresser à un IASD.

12. Voir Exemple de code de

défaillance ou s’adresser à un IASD. Le moteur s’arrête durant la marche.

1. Panne de carburant.

2. Bas niveau d’huile.

3. Code de défaillance moteur

1. Remplir le réservoir de

2. Compléter le niveau d’huile du

3. Voir Exemple de code de

défaillance ou s’adresser à un IASD. Le moteur manque de puissance.

1. Charge trop élevée.

2. Filtre à air sale.

3. Entretien du moteur

1. Réduire la charge (voir

Connaître les limites de la génératrice).

2. Nettoyer ou changer le filtre à

3. S’adresser à un IASD.Manuel de l’utilisateur de la génératrice portable 25

Pas de sortie c.c. de charge de la batterie.

1. Cosses de batterie corrodées.

2. Câble de batterie défectueux.

3. Batterie défectueuse.

4. Prise défectueuse.

1. Nettoyez les cosses de la

2. Changer le câble.

3. Vérifier l’état de la batterie. La

changer si elle est défectueuse.

4. S’adresser à un IASD.

Codes MIL clignotants. 1. Multiple. 1. Voir Exemple de code de défaillance ou s’adresser à un IASD. Le moteur démarre et s’arrête immédiatement.

1. Arrêt COsense en raison

d’une accumulation de monoxyde de carbone si un voyant rouge clignote sur l’insigne du panneau latéral.

2. Arrêt COsense en raison

d’une défaillance du système si un voyant jaune clignote sur l’insigne du panneau latéral.

3. Code de défaillance moteur

1. Suivre toutes les consignes de

sécurité et placer la génératrice dans un endroit extérieur dégagé, loin des portes, fenêtres et évents.

2. Démarrer pour confirmer que

le voyant jaune clignote si ou quand la génératrice s’arrête. Si la défaillance de COsense et la mise à l’arrêt se reproduisent, communiquer avec un IASD.

3. Voir Exemple de code de

défaillance ou s’adresser à un IASD. PROBLÈME CAUSE CORRECTION26 Manuel de l’utilisateur de la génératrice portable Schéma de câblageManuel de l’utilisateur de la génératrice portable 27 Notes28 Manuel de l’utilisateur de la génératrice portable NotesRéf. A0000244500 Rév. A 03/10/2022 ©2022 Generac Power Systems, Inc. Tous droits réservés Les spécifications sont sujettes à modification sans préavis. Aucune forme de reproduction n’est autorisée sans le consentement écrit préalable de Generac Power Systems, Inc. Generac Power Systems, Inc. S45 W29290 Hwy. 59 Waukesha, WI 53189 1-888-GENERAC (1-888-436-3722) www.generac.com
