MODE D'EMPLOI DED7964 DEDRA

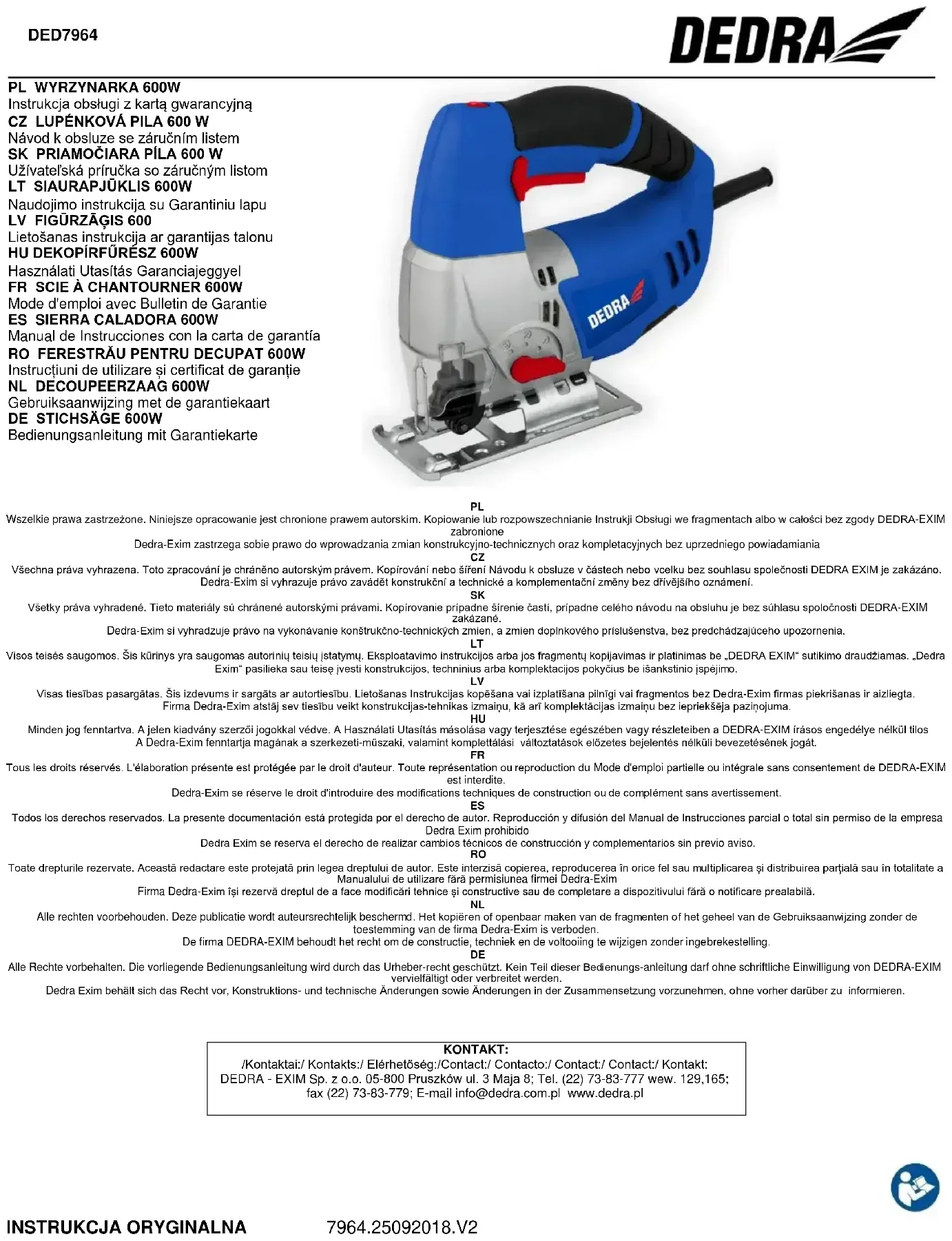

Mode d'emploi avec Bulletin de Garantie
2. Dispositions de sécurité du travail détaillées
3.Utilisation prévue de l’appareil 4.Limitations d’utilisation 5.Caractéristiques techniques 6.Préparatifs au travail 7.Branchement au réseau 8.Branchement de l’appareil 9.Utilisation de l’appareil 10.Activités de service courantes 11.Elimination arbitraire des défauts 12.Complétion de l’appareil, remarques finales 13.Liste des pièces du dessin de montage
14. Informations pour l'utilisateur sur les déchets d'équipement
électriques et électroniques Déclaration de conformité est jointe à l’appareil en tant que document séparé. A défaut de la Déclaration de conformité il faut prendre contact avec Dedra-Exim Sp. z o.o. Les Conditions générales de sécurité du travail ont été annexées à la Notice d’utilisation en tant qu’une brochure séparée. Les Conditions de sécurité détaillées pour l’appareil décrit ont été annexées à la Notice d’utilisation. ATTENTION Au cours du travail de l'appareil, il est conseillé de respecter toujours les consignes de securité du travail pour éviter l'incendie, l'électrocution ou les lésions mécaniques. Avant d'exploiter l'appareil veuillez bien lire le Mode d'Emploi. Veuillez garder le Mode d'Emploi, le Règlement du sécurité du travail et la Déclaration de conformité Le respect strict des indications et des conseils se trouvant dans le Mode d'Emploi aura l'influence sur la durée de vie de votre appareil. ATTENTION Pendant le travail, il faut impérativement respecter les consignes contenues dans le Règlement du sécurité du travail. Le Règlement du sécurité du travail est joint à l'appareil en tant qu'une brochure séparée et il faut la garder. Dans le cas de14 transmission de l'appareil à une autre personne, il faut lui transmettre aussi le Mode d'Emploi, le Règlement du sécurité du travail et la Déclaration de conformité. Dedra-Exim n'assume pas la responsabilité d'accidents à la suite du non-respect des consignes de sécurité du travail. Il faut lire attentivement tous les règlements du sécurité et tous les modes d'emploi. Le non respect des avertissements et consignes peut provoquer l'électrocution, l'incendie et / ou les blessures graves. Garder toutes les instructions, tous les règlements du sécurité et la déclaration de conformité pour les besoins futurs.
2. DISPOSITIONS DE SÉCURITÉ DU TRAVAIL DÉTAILLÉES
Sécurité du travail avec les scies à chantourner Cet appareil est conçu pour couper et chantourner le bois, le métal et le plastique. Avant l’utilisation, il faut lire la notice d’utilisation, lire les dessins, les spécifications et les conditions de sécurité du travail. Ne pas utiliser les accessoires qui ne sont pas prévus spécialement pour cet appareil ni par le fabricant. Le type de fixation de la lame doit correspondre à la fixation de l’appareil. Les accessoires à un autre type de fixation peuvent provoquer le fonctionnement irrégulier de l’appareil, desserrer la fixation de la lame et la perte de contrôle de l'appareil. Ne pas utiliser les accessoires endommagés. Chaque fois, avant l’utilisation, vérifier si l’appareil n’est pas abîmé (cassé, ébréché etc). Utiliser toujours les équipements de protection individuelle. Utiliser la protection des voies respiratoires, des yeux et les protecteurs audtifis. Le câble d’alimentation devrait se trouver toujours loin de la lame et des pièces mobiles de l’appareil. En cas de possibilité du contact de l’appareil avec les conduits électriques cachés ou avec son propre câble d’alimentation, tenir l’appareil seulement par la prise de matériau non conducteur (plastique). Ne jamais démarrer l’appareil avec la lame dirigée vers soi (ou une tierce personne). Pendant le fonctionnement de l’appareil, il faut baisser toujours la protection frontale de la lame. Nettoyer régulièrement les trous de ventilation de l’appareil. L’appareil est équipé de la prise du système d’extraction de sciures et déchets. Les systèmes d’extraction de sciures doivent correspondre à l’appareil. ATTENTION: Même si l’appareil est exploité conformément à la Notice d’utilisation, il est impossible d’exclure un certain facteur de risque lié à la construction et l’utilisation prévue de l’appareil. Il y a, en particulier, les risques suivants : Lésions oculaires en cas d’utiliser la scie à chantourner sans porter les lunettes de protection et/ou la lame sans protection. Influence néfaste des poussières en cas de travailler dans un local fermé avec l’installation d’extraction défaillante. Lésions corporelles en cas de blocage de l’embout de travail ou de happer les vêtements, bijoux ou cheveux. Description de l’appareil 1 – interrupteur principal, 2 – blocage d’interrupteur 3 – régulateur de vitesse, 4 – cache à lames, 5 – commutateur du mode de travail
3.UTILISATION PRÉVUE DE L’APPAREIL
La scie à chantourner DED7964 est utilisée pour découper, chantourner et couper différents matériaux (en fonction de la lame utilisée) : bois, métal et plastique.
4.LIMITATIONS D’UTILISATION
La scie à chantourner DED7964 peut être utilisée seulement conformément aux « Conditions de fonctionnement acceptables ». La scie à chantourner ne peut pas être utilisée pour couper et découper dans les surfaces inégales auxquelles le pied de l’appareil n’adhère pas en totalité. Dans la conception et la construction de l’appareil, on n’a pas prévu l’usage à des fins professionnels / lucratifs ni dans les travaux de construction. La scie à chantourner est destinée pour les bricoleurs et l’usage domestique. Tout changement arbitraire dans la construction mécanique et électrique, toute modification ou opération de maintenance non décrits dans le Mode d’Emploi seront considérés comme illicites et se traduiront par la perte immédiate des Droits de Garantie. Toute utilisation de l’appareil non conforme à sa destination et au Mode d’Emploi causera la perte immédiate des Droits de Garantie et la Déclaration de conformité ne sera plus valable.
CONDITIONS DE FONCTIONNEMENT ACCEPTABLES
Travail continu S2 10 min La machine peut être utilisée seulement dans les locaux fermés ayant la ventilation fiable. 5.CARACTERISTIQUES TECHNIQUES Type de la machine
SCIE À CHANTOURNER 600W
Moteur électrique monophasé à collecteur Tension de service [V/Hz] 230, 50~ Puissance nominale du moteur
Nombre de courses (sans charge) 800-2600 Profondeur de coupe maximale en bois [mm]
Niveau de vibration de la poignée :
- a [m/s2] 13,8 Incertitude de mesurage (Ka) [m/s2] 1,5 Masse de l’appareil 2,1
6.PREPARATIFS AU TRAVAIL
Attention: toutes les opérations de service, telles que le remplacement de la lame, la régulation du pied doivent être réalisées avec la fiche retirée de la prise. Pour préparer la scie au travail, il faut: Installer la lame appropriée à la pièce à traiter (p.ex. lame à bois, lame à métal). Pour installer la lame, glisser le blocage de prise en haut (des. C, 1), insérer la lame (des. C, 2) et libérer le blocage. Vérifier si la lame est bien encastrée : essayer de la retirer manuellement et s’assurer qu’elle ne tombe pas de la prise. Régler l’angle d’inclinaison du pied souhaité – par la clé Allen, desserer les vis de fixation du pied (des. D, 1), reculer en peu le pied (des. D, 2) et le tourner pour régler l’angle souhaité. Approcher le pied vers la lame afin que les cliquets de blocage prennent la bonne position, serrer les vis de blocage par la clé Allen. Raccorder l’extraction de sciures à l’aide de la tubulure jointe à l’appareil. Régler le mode de découpe souhaité par le commutateur de coupe (des. B, 4) : sans découpe (position « 0 » : coupe de précision) ou l’un des trois degrés de découpe (positions de « 1 » à « 3 » : coupe rapide). Dans le mode de découpe, la lame fera les mouvements oscillatoires haut-bas et les mouvements oscillatoires avant-arrière.
7. BRANCHEMENT AU RÉSEAU
Avant de brancher l'appareil à la source d'alimentation, il faut s'assurer si la tension d'alimentation convient à la valeur indiquée sur la plaque signalétique. L'installation d'alimentation de l'appareil devrait être réalisée conformément aux exigences principales concernant l'installation électrique et satisafaire aux exigences du sécurité de l'usage. Les paramètres de la section minimale du conduit d'alimentation et ceux de la valeur minimale du fusible en fonction de la puissance de l'appreil sont présentés dans le tableau ci-dessous. L'installation devrait être réalisée par un électricien qualifié. Si on utilise des rallonges, il faut faire attention à ce que la section du fil de câble ne soit plus petite de la section demandée (voir le tableau). Le conduit électrique doit être posé de manière à ne pas l'exposer au danger de coupement. Ne pas utiliser de rallonges détériorées. Vérifier systématiquement l'état technique du conduit d'alimentation. Ne pas tirer le conduit d'alimentation. Puissance de l'appareil [W] Section minimale du conduit [mm2] Valeur minimale du fusible type C [A] <700 0,75
Pour commencer le travail avec l’appareil, il faut appuyer le bouton de démarrage (des. B, 1). Attention! La scie à chantourner est équipée du bouton de blocage permettant le travail continue (des. B, 2) – dans ce mode, il n’est pas nécessaire d’appuyer le bouton de démarrage en continu. La scie à chantourner commencera à fonctionner.
9.UTILISATION DE L’APPAREIL
Il faut toujours commencer le travail sans toucher au matériau par l’embout de travail. Faire entrer la lame dans le matériau à traiter depuis le bord et effectuer la coupe souhaitée. Ne pas surcharger l’appareil en avançant trop fort. Il est possible de régler la fréquence d’oscillation de la lame par le sélecteur placé en haut de l’appareil (des. B, 3). En fonction du mode de fonctionnement de la scie à chantourner choisi, on peut chantourner ou découper le matériau. Dans le mode de découpe, la lame fera les mouvements oscillatoires haut-bas et les mouvements oscillatoires avant-arrière. Fin du travail Dégager l’embout de travail du matériau. Libérer l’interrupteur, il reviendra alors à sa position « arrêté ». Attendre à ce que l’embout de travail s’arrête seul. Retirer la fiche de la prise pour prévenir le démarrage involontaire par les tiers ou pendant le transport.
10.ACTIVITES DE SERVICE COURANTES
Attention: toutes les opérations de service, telles que le remplacement de l’embout de travail, la régulation du pied doivent être réalisées avec la fiche retirée de la prise. Modification de la position de la protection de disque Retirer la prise de blocage. Tourner la protection et la mettre dans la position souhaitée. Serrer la prise de blocage en verrouillant la protection de disque. Avant chaque démarrage: Vérifier l’état du câble d’alimentation; Vérifier si les trous de ventilation du moteur ne sont pas cachés ou contaminés. Si nécessaire, dévoiler/nettoyer par un chiffon légèrement mouillé. Après chaque utilisation: Appuyer la partie arrière de l’interrupteur, il reviendra alors à sa position « arrêté ». Attendre à ce que l’embout de travail s’arrête seul. Retirer la fiche de la prise pour prévenir le démarrage involontaire par les tiers ou pendant le transport. Stocker l’appareil dans un lieu inaccessible aux enfants, si possibile, dans l’emballage d’origine. Pièces de rechange et accessoires Attention : les pièces de rechange et les accessoires ne constituent pas la complétion de l’appareil. Il est possible de les acheter. DED79651 – lames à bois (2 pcs), DED79652 – lames à métal (2 pcs)
11.ELIMINATION ARBITRAIRE DES DÉFAUTS
Attention: avant de procéder à l’ élimination arbitraire des défauts, il faut déconnecter l’appareil de l’alimentation et s’assurer qu’il ne fonctionne pas. PROBLEME Cause Solution15 La machine ne fonctionne pas. Le câble d’alimentation est mal connecté ou endommagé. Insérer la fiche plus profondément dans la prise, vérifier le câble d’alimentation. En cas de détecter l’endommagment du câble d’alimentation, renvoyer l’appareil au centre de service. Il n’y a pas de tension dans la prise. Vérifier la tension dans la prise. Vérifier si le fusible a actionné. L’interrupteur endommagé. Remplacer l’interrupteur par un nouveau – transmettre l’appareil au centre de service. Le moteur n’a pas de puissance, il démarre péniblement. Les brosses usées. Remplacer par des nouvelles - transmettre l’appareil au centre de service. L’odeur de l’installation brûlée est perceptible. Le moteur exige la réparation - transmettre l’appareil au centre de service. Le moteur surchauffe Les trous de ventilation bouchés. Purger par l’air comprimé. L’efficacité de travail très petite. L’embout de travail usé Remplacer l’embout de travail par un nouveau. 12.COMPLÉTION DE L’APPAREIL, REMARQUES FINALES L’emballage devrait contenir: La scie à chantourner DED7964 – 1 pièce, lame à bois– 1 pièce, lame à métal – 1 pièce, clé Allen – 1 sztuka, embout à raccorder la tubulure d’extraction de sciures – 1 pièce Remarques finales Veuillez indiquer le numéro de LOT placé sur la plaque signalétique. Veuillez décrire la pièce détériorée en désignant la date d’achat approximative. Pendant la période de garantie, les réparations sont faites d’après les règles données dans le Bulletin de garantie. Veuillez transmettre le produit réclamé à la réparation dans le lieu d’achat (le vendeur est obligé à prendre le produit réclamé) ou l’envoyer au Service Central DEDRA - EXIM. Veuillez bien joindre le Bulletin de garantie délivré par l’importateur. A défaut de ce document, la réparation sera traitée comme après garantie. Après la période de garantie, les réparations sont réalisées par le Service Central. Il faut envoyer le produit endommagé au Service (les frais de l’envoi chargent l’utilisateur). 13.LISTE DES PIECES DU DESSIN DE MONTAGE
Protection en plastique
Variateur de vitesse
Protection en plastique
Protection en plastique
Ressort de porte-balai
Ressort de porte-balai
Balai de charbon d’électrographite
Roue dentée avec excentrique
Support d’excentrique
Câble d’alimentation
Ressort de commutateur
ÉLECTRONIQUES (concerne les ménages) Le symbole présenté placé sur les produits ou sur les documents joints informe qu'il est défendu de jeter les appareils électriques ou électroniques défectueux avec d'autres déchets de ménage. Dans le cas de nécessité de recyclage, de réutilisation ou de retraitement des sous-ensembles, il faut transmettre l'appareil à un point de collecte spécialisé où il sera reçu gratuitement. Les autorités locales présentent les informations sur la localisation de ces points par exemple sur leurs pages d'internet. Le recyclage réglementaire permet de garder les ressources précisieuses et d'éviter l'influence néfaste sur la santé et le milieu qui peut être mencé par les attitudes incorrectes envers les déchets. Le recyclage incorrect est passible de peines prévues dans les réglementations locales. es utilisateurs dans les pays de l'Union Européenne Dans le cas de nécessité de se débarasser des appareils électriques ou électroniques, il faut prendre contact avec le point de vente le plus proche ou le livreur qui vous en renseigneront. Le rejet des déchets dans les pays hors l'Union Européenne Le symbole concerne seulement les pays de l'Union Européenne. Dans le cas de nécessité de se débarasser du produit présent, il faut prendre contact avec les autorités locales ou le vendeur pour se renseigner sur la procédure à suivre. Traduction du mode d’emploi original ESgfdgdfg
Carte de garantie Scie à chantourner 600W No de catalogue: DED7964 Numéro du lot: ..................................................... (dit ensuite Produit) Date de l’achat du Produit: …………………………………. Cachet du vendeur: ………………….. Date et signature du vendeur: ................................................ Déclaration de l’Utilisateur: Je confirme que j’ai été informé sur les conditions de garantie et les conséquences du non respect des instructions comprises dans le Mode d’emploi et la Carte de garantie. Les conditions de la présente garantie me sont connues ce que j’approuve par ma signature manuscrite :
Date et lieu signature de l’Utilisateur I.Responsabilité pour le Produit
1. Le Garant - DEDRA EXIM sp. z o.o. avec son siège social à
Pruszków, adresse: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Tribunal de District pour la ville capitale de Varsovie à Varsovie, XIV
2. Conformément aux conditions définies dans la présent Carte de
garantie, le Garant donne la garantie pour le Produit originaire de la distribution du Garant.
3. La responsabilité à titre de la garantie ne couvre que les défauts
résultant des causes inhérentes au Produit au moment de sa délivrance à l’Utilisateur.
4. En vertu de la garantie, l’Utilisateur obtient le droit à la réparation
gratuite du Produit si le défaut se fait apparaître lors de la période de garantie. Les modalités de réparation du Produit (méthode de réparation) dépend de la décision du Garant. En cas de constater par le Garant l’impossibilité de la réparation, le Garant se réserve le droit d’échanger l’élément défectueux ou tout le Produit contre celui exempt de défauts, de baisser le prix du Produit ou de se rétracter du contrat.
5. A l’égard de l’Utilisateur n’étant pas consommateur au sens de la
loi du 23 avril 1964 Code civil, la responsabilité d’indemnisation du Garant pour préjudice résultant de la présente garantie et/ou dans le cadre de sa conclusion et réalisation, nonobstant le titre légal, est limitée à la valeur du Produit défectueux au maximum. II.Période de garantie : Eléments du Produit couverts par la garantie Durée de la protection de garantie Scie à chantourner 600W 24 mois à compter de la date d’achat du Produit indiquée dans la présente Carte de garantie Embouts de travail, éjecteur, clé Allen Eléments non couverts par la garantie.
1. La présentation de la Carte de garantie du Produit remplie par
l’Utilisateur et la justification des circonstances d’achat faite par l’Utilisateur à savoir p.ex. en voie de présentation du reçu, de la facture etc. Afin de procéder à la réclamation rapidement, il est conseillé à l’Utilisateur qu’il transmette avec le Produit réclamé tous les éléments définis dans la « Complétion » du Produit contenue dans le Mode d’emploi.
2. Respecter les instructions par l’Utilisateur comprises dans le Mode
d’emploi et la Carte de garantie.
3. La garantie couvre uniquement le territoire de la République de
Pologne et UE. IV.La garantie ne couvre pas les défauts survenus notamment à la suite de:
1. Le non respect par l’Utilisateur des conditions définies dans le
Mode d’emploi et en particulier concernant l’exploitation, l’entretien et le nettoyage corrects ;
2. L’application par l’Utilisateur des produits de nettoyage ou
d’entretien non conformes au Mode d’emploi ;
3. Le stockage et le transport inadéquats du Produit faits par
4. Les changements et/ou les modifications autonomes du Produit
faits par l’Utilisateur qui n’ont pas été convenus avec le Garant ;
5. L’utilisation des matériaux d’exploitation par l’Utilisateur dans le
Produit non conformes au Mode d’emploi.. L’Utilisateur n’étant pas consommateur au sens de la loi du 23 avril 1964 Code civil perd la garantie pour le Produit dans lequel :
1. numéros de série, indications des dates et plaques signalétiques
ont été supprimés ou endommagés par l’Utilisateur ;
2. scellés ont été endommagés par l’Utilisateur ou portent les traces
de manipulations faites par l’Utilisateur. Attention! Les opérations d’entretien quotidiennes du Produit résultant du Mode d’emploi sont effectuées par l’Utilisateur lui-même et à ses frais. V.Procédure de réclamation:
1. En cas de constater le fonctionnement irrégulier du Produit, avant
de notifier la réclamation, il faut s’assurer que toutes les opérations déterminées notamment dans le Mode d’emploi ont été réalisées correctement.
2. En cas de constater le fonctionnement irrégulier du Produit, avant
de notifier la réclamation, il faut s’assurer que toutes les opérations déterminées notamment dans le Mode d’emploi ont été réalisées correctement.
3. Il est possibile de faire la réclamation entre autres dans le lieu
d’achat du Produit, dans le service de garantie ou par écrit à l’adresse: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków. L’Utilisateur peut faire la réclamation avec le formulaire disponible sur le site web www.dedra.pl. („Formulaire de réclamation à titre de la garantie”). Les adresses de services de garantie sont disponibles pour les pays particuliers sur le site web www.dedra.pl. En cas d’absence du service de garantie pour un pays donné, il est recommandé d’adresser la réclamation à titre de la garantie à l’adresse : DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska). Vu la sécurité de l’Utilisateur, il est proscrit d’exploiter le Produit défectueux. Attention!!! L’exploitation du Produit défectueux est dangereux pour la santé et la vie de l’Utilisateur.
4. La réalisation des obligations résultant de la garantie aura lieu
dans 14 jours ouvrables à compter du jour de fournir le Produit réclamé par l’Utilisateur.
5. Avant de fournir le Produit défectueux pour la réclamation, il est
conseillé de le nettoyer. Il est recommandé de protéger soigneusement le Produit réclamé contre les endommagements dans le transport (il est conseillé de livrer le Produit réclamé dans l’emballage d’origine).
6. La période de garantie est prorogée de la durée pendant laquelle
l’Utilisateur n’a pas pu profiter du Produit couvert par la garantie à cause de son défaut.
7. La garantie n’exclut pas, ne limite pas ni ne suspend pas les droits
de l’Utilisateur résultant des dispositions concernant la caution des défauts de l’article vendu.
