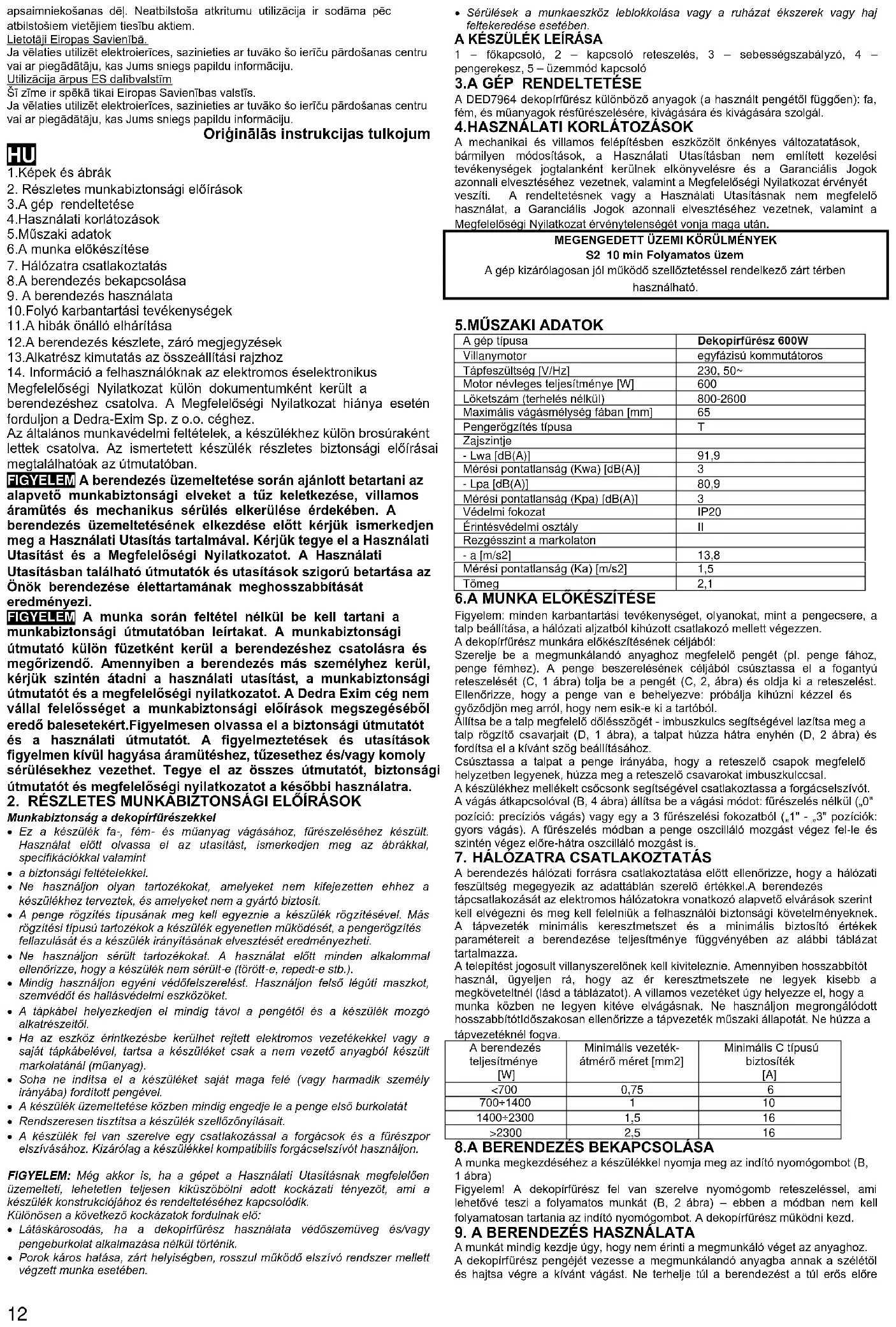

HASZNÁLATI ÚTMUTATÓ DED7964 DEDRA

Használati Utasítás Garanciajeggyel

2. Részletes munkabiztonsági előírások

3.A gép rendeltetése 4.Használati korlátozások 5.Műszaki adatok 6.A munka előkészítése

7. Hálózatra csatlakoztatás

8.A berendezés bekapcsolása

9. A berendezés használata

10.Folyó karbantartási tevékenységek 11.A hibák önálló elhárítása 12.A berendezés készlete, záró megjegyzések 13.Alkatrész kimutatás az összeállítási rajzhoz

14. Információ a felhasználóknak az elektromos éselektronikus

Megfelelőségi Nyilatkozat külön dokumentumként került a berendezéshez csatolva. A Megfelelőségi Nyilatkozat hiánya esetén forduljon a Dedra-Exim Sp. z o.o. céghez. Az általános munkavédelmi feltételek, a készülékhez külön brosúraként lettek csatolva. Az ismertetett készülék részletes biztonsági előírásai megtalálhatóak az útmutatóban. FIGYELEM A berendezés üzemeltetése során ajánlott betartani az alapvető munkabiztonsági elveket a tűz keletkezése, villamos áramütés és mechanikus sérülés elkerülése érdekében. A berendezés üzemeltetésének elkezdése előtt kérjük ismerkedjen meg a Használati Utasítás tartalmával. Kérjük tegye el a Használati Utasítást és a Megfelelőségi Nyilatkozatot. A Használati Utasításban található útmutatók és utasítások szigorú betartása az Önök berendezése élettartamának meghosszabbítását eredményezi. FIGYELEM A munka során feltétel nélkül be kell tartani a munkabiztonsági útmutatóban leírtakat. A munkabiztonsági útmutató külön füzetként kerül a berendezéshez csatolásra és megőrizendő. Amennyiben a berendezés más személyhez kerül, kérjük szintén átadni a használati utasítást, a munkabiztonsági útmutatót és a megfelelőségi nyilatkozatot. A Dedra Exim cég nem vállal felelősséget a munkabiztonsági előírások megszegéséből eredő balesetekért.Figyelmesen olvassa el a biztonsági útmutatót és a használati útmutatót. A figyelmeztetések és utasítások figyelmen kívül hagyása áramütéshez, tűzesethez és/vagy komoly sérülésekhez vezethet. Tegye el az összes útmutatót, biztonsági útmutatót és megfelelőségi nyilatkozatot a későbbi használatra.

2. RÉSZLETES MUNKABIZTONSÁGI ELŐÍRÁSOK

Munkabiztonság a dekopírfűrészekkel Ez a készülék fa-, fém- és műanyag vágásához, fűrészeléséhez készült. Használat előtt olvassa el az utasítást, ismerkedjen meg az ábrákkal, specifikációkkal valamint a biztonsági feltételekkel. Ne használjon olyan tartozékokat, amelyeket nem kifejezetten ehhez a készülékhez terveztek, és amelyeket nem a gyártó biztosít. A penge rögzítés típusának meg kell egyeznie a készülék rögzítésével. Más rögzítési típusú tartozékok a készülék egyenetlen működését, a pengerögzítés fellazulását és a készülék irányításának elvesztését eredményezheti. Ne használjon sérült tartozékokat. A használat előtt minden alkalommal ellenőrizze, hogy a készülék nem sérült-e (törött-e, repedt-e stb.). Mindig használjon egyéni védőfelszerelést. Használjon felső légúti maszkot, szemvédőt és hallásvédelmi eszközöket. A tápkábel helyezkedjen el mindig távol a pengétől és a készülék mozgó alkatrészeitől. Ha az eszköz érintkezésbe kerülhet rejtett elektromos vezetékekkel vagy a saját tápkábelével, tartsa a készüléket csak a nem vezető anyagból készült markolatánál (műanyag). Soha ne indítsa el a készüléket saját maga felé (vagy harmadik személy irányába) fordított pengével. A készülék üzemeltetése közben mindig engedje le a penge első burkolatát Rendszeresen tisztítsa a készülék szellőzőnyílásait. A készülék fel van szerelve egy csatlakozással a forgácsok és a fűrészpor elszívásához. Kizárólag a készülékkel kompatibilis forgácselszívót használjon. FIGYELEM: Még akkor is, ha a gépet a Használati Utasításnak megfelelően üzemelteti, lehetetlen teljesen kiküszöbölni adott kockázati tényezőt, ami a készülék konstrukciójához és rendeltetéséhez kapcsolódik. Különösen a következő kockázatok fordulnak elő: Látáskárosodás, ha a dekopírfűrész használata védőszemüveg és/vagy pengeburkolat alkalmazása nélkül történik. Porok káros hatása, zárt helyiségben, rosszul működő elszívó rendszer mellett végzett munka esetében. Sérülések a munkaeszköz leblokkolása vagy a ruházat ékszerek vagy haj feltekeredése esetében. A KÉSZÜLÉK LEÍRÁSA 1 – főkapcsoló, 2 – kapcsoló reteszelés, 3 – sebességszabályzó, 4 – pengerekesz, 5 – üzemmód kapcsoló

3.A GÉP RENDELTETÉSE

A DED7964 dekopírfűrész különböző anyagok (a használt pengétől függően): fa, fém, és műanyagok résfűrészelésére, kivágására és kivágására szolgál.

4.HASZNÁLATI KORLÁTOZÁSOK

A mechanikai és villamos felépítésben eszközölt önkényes változatatások, bármilyen módosítások, a Használati Utasításban nem említett kezelési tevékenységek jogtalanként kerülnek elkönyvelésre és a Garanciális Jogok azonnali elvesztéséhez vezetnek, valamint a Megfelelőségi Nyilatkozat érvényét veszíti. A rendeltetésnek vagy a Használati Utasításnak nem megfelelő használat, a Garanciális Jogok azonnali elvesztéséhez vezetnek, valamint a Megfelelőségi Nyilatkozat érvénytelenségét vonja maga után.

MEGENGEDETT ÜZEMI KÖRÜLMÉNYEK

S2 10 min Folyamatos üzem A gép kizárólagosan jól működő szellőztetéssel rendelkező zárt térben használható.

A gép típusa Dekopírfűrész 600W Villanymotor egyfázisú kommutátoros Tápfeszültség [V/Hz] 230, 50~ Motor névleges teljesítménye [W]

Löketszám (terhelés nélkül) 800-2600 Maximális vágásmélység fában [mm]

Pengerögzítés típusa

Védelmi fokozat IP20 Érintésvédelmi osztály

Rezgésszint a markolaton

- a [m/s2] 13,8 Mérési pontatlanság (Ka) [m/s2] 1,5 Tömeg 2,1 6.A MUNKA ELŐKÉSZÍTÉSE Figyelem: minden karbantartási tevékenységet, olyanokat, mint a pengecsere, a talp beállítása, a hálózati aljzatból kihúzott csatlakozó mellett végezzen. A dekopírfűrész munkára előkészítésének céljából: Szerelje be a megmunkálandó anyaghoz megfelelő pengét (pl. penge fához, penge fémhez). A penge beszerelésének céljából csúsztassa el a fogantyú reteszelését (C, 1 ábra) tolja be a pengét (C, 2, ábra) és oldja ki a reteszelést. Ellenőrizze, hogy a penge van e behelyezve: próbálja kihúzni kézzel és győződjön meg arról, hogy nem esik-e ki a tartóból. Állítsa be a talp megfelelő dőlésszögét - imbuszkulcs segítségével lazítsa meg a talp rögzítő csavarjait (D, 1 ábra), a talpat húzza hátra enyhén (D, 2 ábra) és fordítsa el a kívánt szög beállításához. Csúsztassa a talpat a penge irányába, hogy a reteszelő csapok megfelelő helyzetben legyenek, húzza meg a reteszelő csavarokat imbuszkulccsal. A készülékhez mellékelt csőcsonk segítségével csatlakoztassa a forgácselszívót. A vágás átkapcsolóval (B, 4 ábra) állítsa be a vágási módot: fűrészelés nélkül („0" pozíció: precíziós vágás) vagy egy a 3 fűrészelési fokozatból („1" - „3" pozíciók: gyors vágás). A fűrészelés módban a penge oszcilláló mozgást végez fel-le és szintén végez előre-hátra oszcilláló mozgást is.

7. HÁLÓZATRA CSATLAKOZTATÁS

A berendezés hálózati forrásra csatlakoztatása előtt ellenőrizze, hogy a hálózati feszültség megegyezik az adattáblán szerelő értékkel.A berendezés tápcsatlakozását az elektromos hálózatokra vonatkozó alapvető elvárások szerint kell elvégezni és meg kell felelniük a felhasználói biztonsági követelményeknek. A tápvezeték minimális keresztmetszet és a minimális biztosító értékek paramétereit a berendezése teljesítménye függvényében az alábbi táblázat tartalmazza. A telepítést jogosult villanyszerelőnek kell kiviteleznie. Amennyiben hosszabbítót használ, ügyeljen rá, hogy az ér keresztmetszete ne legyek kisebb a megköveteltnél (lásd a táblázatot). A villamos vezetéket úgy helyezze el, hogy a munka közben ne legyen kitéve elvágásnak. Ne használjon megrongálódott hosszabbítótIdőszakosan ellenőrizze a tápvezeték műszaki állapotát. Ne húzza a tápvezetéknél fogva. A berendezés teljesítménye [W] Minimális vezeték- átmérő méret [mm2] Minimális C típusú biztosíték [A] <700 0,75

A munka megkezdéséhez a készülékkel nyomja meg az indító nyomógombot (B, 1 ábra) Figyelem! A dekopírfűrész fel van szerelve nyomógomb reteszeléssel, ami lehetővé teszi a folyamatos munkát (B, 2 ábra) – ebben a módban nem kell folyamatosan tartania az indító nyomógombot. A dekopírfűrész működni kezd.

9. A BERENDEZÉS HASZNÁLATA

A munkát mindig kezdje úgy, hogy nem érinti a megmunkáló véget az anyaghoz. A dekopírfűrész pengéjét vezesse a megmunkálandó anyagba annak a szélétől és hajtsa végre a kívánt vágást. Ne terhelje túl a berendezést a túl erős előre13 tolással. Az a penge oszcilláció frekvenciáját lehet szabályozni a készülék tetején elhelyezett forgatógombbal (B, 3 ábra). A kiválasztott működési módtól függően lehet a dekopírfűrésszel kivágni vagy darabolni az anyagot. A fűrészelés módban a penge oszcilláló mozgást végez fel-le és szintén végez előre-hátra oszcilláló mozgást is. A munka befejezése Távolítsa el a megmunkáló véget az anyagtól. Engedje el a kapcsolót, ekkor az visszaáll a „kikapcsolt” pozícióba. Várja meg, míg a megmunkáló vég magától megáll. Húzza ki a csatlakozót az aljzatból, hogy elkerülje a véletlenszerű bekapcsolást jogosulatlan személyek által vagy a más helyre átvitel során.

10. FOLYÓ KEZELÉSI MŰVELETEK

Figyelem: minden karbantartási tevékenységet, olyanokat, mint a pengecsere, a talp beállítása, a hálózati aljzatból kihúzott csatlakozó mellett végezzen. A tárcsaburkolat helyzetének megváltoztatása Hajtsa vissza a burkolat reteszelését. Forgassa el a burkolatot a kívánt helyzetbe. Hajtsa le a reteszelést, biztosítva a tárcsaburkolatot. Minden üzembehelyezés előtt: Ellenőrizze a tápvezeték állapotát; Ellenőrizze, hogy a motor szellőzőnyílásai nincsenek-e eltakarva vagy elszennyeződve. Szükség esetén szüntesse meg a takarást / tisztítsa meg nedves törlőronggyal; Minden használat után: Nyomja meg a kapcsoló hátsó részét, ez akkor visszamegy a „kikapcsolt” állásba. Várja meg, míg a megmunkáló vég magától megáll; Húzza ki a csatlakozót az aljzatból, hogy elkerülje a véletlenszerű bekapcsolást jogosulatlan személyek által vagy a más helyre átvitel során. Tárolja a készüléket gyermekeknek nem hozzáférhető helyen, lehetőség szerint az eredeti csomagolásban. Pótalkatrészek és tartozékok Figyelem: a pótalkatrészek és a tartozékok nem képezik a készülék alapfelszereltségét, azokat meg lehet vásárolni. DED79651 – pengék fához (2 db), DED79652 – pengék fémhez (2 db) 11.A HIBÁK ÖNÁLLÓ ELHÁRÍTÁSA Figyelem: Az önálló hibaelhárítás megkezdése előtt válassza le a hálózatról és győződjön meg arról, hogy nem működik. Probléma Oka Elhárítás A gép nem működik A tápkábel rosszul van csatlakoztatva vagy sérült Nyomja mélyebbre a csatlakozót az aljzatban, ellenőrizze a tápkábelt. A tápkábel sérülésének megállapítása esetén adja át a készüléket a szerviznek. Az aljzatban nincs feszültség Ellenőrizze a feszültséget az aljzatban,. Ellenőrizze hogy, nem oldott-e le a biztosíték. Sérült kapcsoló Cserélje ki a kapcsolót újra – adja át a szerviznek a készüléket. A motornak nincs teljesítménye, nehezen mozog Elhasználódott kefék. Cserélje ki újakra – adja át a szerviznek a készüléket. Égett szigetelés szagot érez A motor javítást igényel – adja át a szerviznek a készüléket. Túlmelegszik a motor Eltömődtek a szellőzőnyílások - Fúvassa át sűrített levegővel. A munka hatékonysága nagyon alacsony Elhasználódott megmunkáló vég Cserélje ki a megmunkáló véget újra. 12.A BERENDEZÉS KÉSZLETE, ZÁRÓ MEGJEGYZÉSEK A csomagolásnak következőket kell tartalmaznia: Dekopírfűrész DED7964 – 1 darab, penge fához –1 darab, penge fémhez –1 darab, imbuszkulcs –1 darab, csőcsonk a forgácselszívóhoz – 1 darab, Záró megjegyzések Az alkatrészek megrendelésekor kérjük megadni a típuscímkén található szériaszámot. Kérjük a megrongálódott alkatrészt leírni, megadva a berendezés megközelített vásárlási idejét. A garanciális időszakban a javítások a Garanciajegyben leírt szabályok szerint kerülnek elvégzésre. A reklamált terméket kérjük a javításra eljuttatni a vásárlás helyére (az eladó köteles a reklamált terméket átvenni), vagy a DERA - EXIM Központi Szervizébe. Kérjük csatolni az Importőr által kiállított garanciajegyet. E nélkül a javítás garanciális időszakon túli javításként kerül elkönyvelésre. A garanciális időszakon túli javításokat a Központi Szerviz végzi. A megrongálódott terméket a Szervizbe kel elküldeni (a szállítási díjat a felhasználó fedezi). 13.ALKATRÉSZ KIMUTATÁS AZ ÖSSZEÁLLÍTÁSI RAJZHOZ

Fordulatszám szabályzó

Rögzítés reteszelése

Csőrögzítés talpazata

(háztartásokra vonatkozó tájékoztatás) A bemutatott, termékeken vagy a hozzájuk csatolt dokumentáción szereplő szimbólum arról tájékoztat, hogy az üzemképtelen elektromos vagy elektronikus berendezéseket nem szabad a háztartási szeméttel együtt kidobni. Hulladékkezelésük, újrafelhasználásuk vagy elemeik hasznosítása során a követendő eljárás a berendezés speciális gyűjtőponton történő leadása, ahol díjmentesen átvételre kerül. Az elhasznált készülékek gyűjtőpontjainak elhelyezkedéséről a helyi hatóságok adnak tájékoztatást, pl. internetes oldalaikon. A berendezés helyes hulladékkezelése lehetővé teszi értékes erőforrások megőrzését és az egészségre és a környezetre kifejtett negatív hatás elkerülését, melyeket a nem megfelelő hulladékkezelés veszélyeztethet. A szabályszerűtlen hulladékkezelés a megfelelő helyi szabályokban meghatározott bírságok kiszabásával jár. Felhasználók az Európai Unió országaiban Elektromos vagy elektronikus berendezés kidobásának szükségessége esetén kérjük lépjenek kapcsolatba a legközelebbi eladási ponttal vagy szállítóval, aki további tájékoztatást nyújt. Hulladékkezelés az Európai Unión kívüli országokban Ez a szimbólum csak az Európai Unió országaira vonatkozik. A jelen termék kidobásának szükségessége esetén kérjük kapcsolatba lépni a helyi hatóságokkal vagy az eladóval a helyes eljárásra vonatkozó tájékoztatásért. Traducerea instrucțiunii originale FRgfdgdfg 1.Photos et dessins

Garanciajegy Dekopírfűrész 600W Katalógusszám: DED7964 Gyártási tétel száma: ..................................................... (a továbbiakban: Termék) A termék vásárlásának dátuma: …………………………………. Az eladó pecsétje: ………………….. Dátum és az eladó aláírása: ................................................ A felhasználó nyilatkozata:

Igazolom, hogy tájékoztatásra kerültem a garanciális feltételekről, valamint a Kezelési útmutatóban és a Garanciajegyben leírt utasítások be nem tartásából eredő következményekről. A jelen garanciális feltételekkel megismerkedtem, amit aláírásommal igazolok:

kelt és helye a Felhasználó aláírása I.A termékért felelős:

1. Kezes - DEDRA EXIM sp. z o.o., székhelye Pruszków, címe: ul. 3

Maja 8, 05-800 Pruszków, KRS 0000062517, Varsó fővárosi Körzeti Bíróság Varsóban; az Országos Bírósági Nyilvántartás XIII Gazdasági Osztálya, adószáma: 527-020-49-33, törzstőke: 100 980.00 zł.

2. A jelen Garanciajegyben meghatározott feltételekkel a Kezes

garanciát nyújt a Kezes forgalmazásából származó Termékre

3. A garanciából eredő felelősség kizárólagosan a Termékben a

Felhasználónak való átadás pillanatában rejlő hibákra vonatkozik.

4. A garancia címén a Felhasználó jogosult a Termék díjmentes

megjavítására, amennyiben a hiba a garanciális időszak során kelentkezik. A Termék megjavításának módja (a javítás módszere) a Kezes döntésétől függ. Amennyiben a Kezes megállapítása szerint ni lehetőség a megjavításra, a Kezes fenntartja magának a jogot a hibás alkatrész vagy az egész Termék hibátlanra cseréléséhez, a Termék árának csökkentéséhez, vagy a szerződéstől történő elálláshoz.

5. Azzal a Felhasználóval szemben, amelyik nem számít

fogyasztónak az 1964 április 23-i, a Polgári Törvénykönyvről szóló törvény szerint, a Kezes jelen garanciából eredő és/vagy a garancia megkötésével és teljesítésével kapcsolatos kártérítési felelőssége, a jogi címtől függetlenül, a hibás Termék értékének összegére korlátozódik. II.Garanciális időszak: A garanciával rendelkező alkatrészek A garanciális védelem időtartama Dekopírfűrész 600W 24 hónap, a Termék vásárlásának napjától számítva a jelen Garanciajegyen megjelölve Megmunkáló végek, ejektor, imbuszkulcs Garanciával nem rendelkező alkatrészek.

III.A garancia alkalmazásának feltételei:

1. A Felhasználó felmutatja a Termék kitöltött Garanciajegyét és

valószínűsíti a Termék vásárlásának körülményeit, pl. felmutatva a pénztár blokkot, számlát, stb. A reklamáció hatékony lebonyolításának érdekében ajánlott, hogy a Felhasználó a reklamált Termékkel együtt adja át a Kezelési útmutatóban leírt készlet tartalmát.

2. A Felhasználó betartja a Kezelési útmutatóban és a

Garanciajegyen feltüntetett utasításokat.

3. A garancia csak a Magyar Köztársaság és az EU területén

érvényes. IV.A garancia nem terjed ki a Termék következő okokból keletkező meghibásodásaira:

1. A Felhasználó nem tartotta be a Kezelési útmutatóban

meghatározott, különösen a megfelelő használatra, karbantartásra és tisztításra vonatkozó feltételeket; A Felhasználó a Kezelési útmutatónak nem megfelelő tisztító és karbantartó szereket alkalmazott;

2. A Felhasználó nem megfelelő módon tárolja és szállítja a

3. A Felhasználó önállóan, a Kezessel való egyeztetés nélkül

módosította és/vagy átalakította a Terméket;

4. A Felhasználó a Kezelési útmutatónak nem megfelelő

üzemeltetési anyagokat használt a Termékhez. Az a Felhasználó, amelyik nem számít fogyasztónak az 1964 április 23-i, a Polgári Törvénykönyvről szóló törvény szerint, elveszíti a jelen garanciából eredő jogait, ha a Terméken:

1. a szériaszámok, dátum jelölések és a típuscímkék a Felhasználó

által eltávolításra, kicserélésre vagy megrongálásra kerültek;

2. a plombák a Felhasználó által megrongálásra kerültek, vagy a

Felhasználó beavatkozásának nyomait viselik. Figyelem! A Termék mindennapos kezelésével kapcsolatos, többek között a Kezelési útmutatóból eredő műveleteket a Felhasználó saját hatáskörébe és saját költségére végzi el. V.Reklamációs eljárás:

1. A Termék helytelen működésének észrevételekor, a reklamáció

bejelentése előtt ellenőrizze, hogy a Kezelési útmutatóban meghatározott valamennyi művelet a megfelelő módon került végrehajtásra.

2. Ajánlott a reklamációt haladéktalanul bejelenteni, a legjobb a

Termék hibája észrevételétől számított 7 napon belül. Az a Felhasználó, amelyik nem számít fogyasztónak az 1964 április 23-i, a Polgári Törvénykönyvről szóló törvény szerint, elveszíti a jelen garanciából eredő jogait, ha nem jelenti be 7 napon belül a reklamációt.

3. A reklamációs bejelentés megtehető a Termék vásárlásának

helyén, a garanciális szervizben, vagy írásban az alábbi címen: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków. A Felhasználó a reklamációt a www.dedra.pl weboldalon található űrlap segítségével jelentheti be. („Garanciális reklamáció bejelentési űrlap”). Az egyes országok szerviz címei a www.dedra.pl weboldalon elérhetőek. Amennyiben az adott országban nincs garanciális szervíz, a reklamációs bejelentést ajánljuk a következő címre küldeni: DEDRA-EXIM Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków (Lengyelország).

4. A Felhasználó biztonságára való tekintettel a hibás Termék

használata tilos. Figyelem!!! A hibás Termék veszélyes a Felhasználó egészségére és életére.28

5. A garanciából eredő kötelezettségek ellátására a reklamált

Terméknek a Felhasználó általi leadásának napjától számított 14 munkanapon belül kerül sor.

6. A terméket reklamációra küldése előtt ajánlott megtisztítani.

Ajánlott a reklamált terméket gondosan bebiztosítani a szállítási károk elkerülése érdekében (ajánlott a reklamált Terméket az eredeti csomagolásban elküldeni).

7. A garanciális időszak meghosszabbításra kerül azzal az idővel,

mely alatt a Felhasználó a Termék meghibásodásából eredően nem tudta az használni.

8. A garancia nem zárja ki, nem korlátozza és nem függeszti fel a

Felhasználó eladott termékek hibáira vonatkozó kezességi szabályokból eredő jogait.
