MODE D'EMPLOI DED7060 DEDRA
Fretsaw 18V Mode d'emploi avec Bulletin de Garantie
Tous les droits réservés. L'élaboration présente est protégée par le droit d'auteur. Toute représentation ou reproduction du Mode d'emploi partielle ou intégrale sans consentement de Dedra Exim est interdite. Dedra Exim se réserve le droit d'introduire des modifications techniques de construction ou de complément sans avertissement. Ces modifications ne peuvent pas donner lieu à une réclamation. Notice d’utilisation accessible sur le site www.dedra.pl

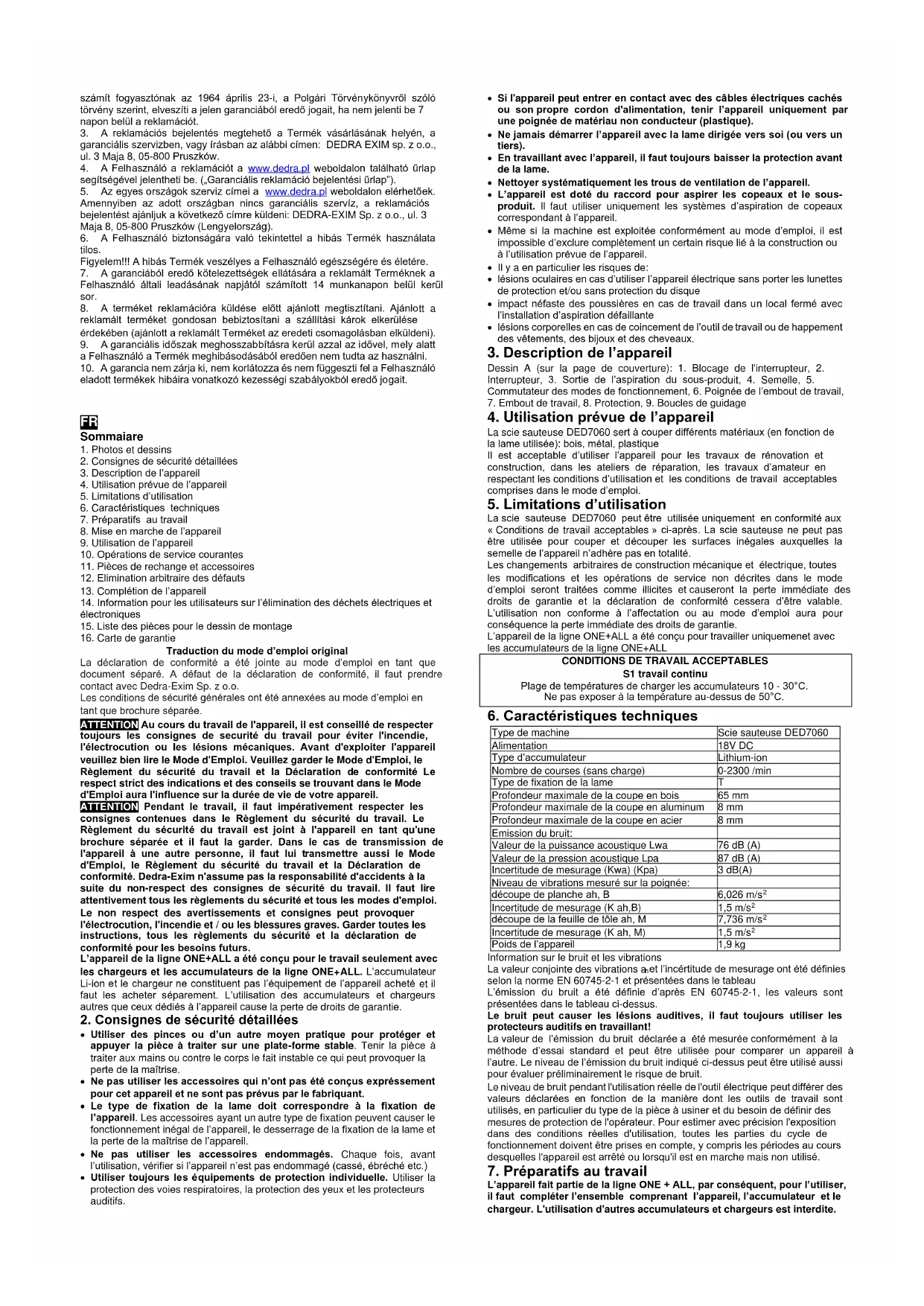

1. Photos et dessins
2. Consignes de sécurité détaillées
3. Description de l’appareil
4. Utilisation prévue de l’appareil
5. Limitations d’utilisation
6. Caractéristiques techniques
7. Préparatifs au travail
8. Mise en marche de l’appareil
9. Utilisation de l’appareil
10. Opérations de service courantes
11. Pièces de rechange et accessoires
12. Elimination arbitraire des défauts
13. Complétion de l’appareil
14. Information pour les utilisateurs sur l’élimination des déchets électriques et
15. Liste des pièces pour le dessin de montage
16. Carte de garantie
Traduction du mode d’emploi original La déclaration de conformité a été jointe au mode d’emploi en tant que document séparé. A défaut de la déclaration de conformité, il faut prendre contact avec Dedra-Exim Sp. z o.o. Les conditions de sécurité générales ont été annexées au mode d’emploi en tant que brochure séparée. ATTENTION Au cours du travail de l'appareil, il est conseillé de respecter toujours les consignes de securité du travail pour éviter l'incendie, l'électrocution ou les lésions mécaniques. Avant d'exploiter l'appareil veuillez bien lire le Mode d'Emploi. Veuillez garder le Mode d'Emploi, le Règlement du sécurité du travail et la Déclaration de conformité Le respect strict des indications et des conseils se trouvant dans le Mode d'Emploi aura l'influence sur la durée de vie de votre appareil. ATTENTION Pendant le travail, il faut impérativement respecter les consignes contenues dans le Règlement du sécurité du travail. Le Règlement du sécurité du travail est joint à l'appareil en tant qu'une brochure séparée et il faut la garder. Dans le cas de transmission de l'appareil à une autre personne, il faut lui transmettre aussi le Mode d'Emploi, le Règlement du sécurité du travail et la Déclaration de conformité. Dedra-Exim n'assume pas la responsabilité d'accidents à la suite du non-respect des consignes de sécurité du travail. Il faut lire attentivement tous les règlements du sécurité et tous les modes d'emploi. Le non respect des avertissements et consignes peut provoquer l'électrocution, l'incendie et / ou les blessures graves. Garder toutes les instructions, tous les règlements du sécurité et la déclaration de conformité pour les besoins futurs. L’appareil de la ligne ONE+ALL a été conçu pour le travail seulement avec les chargeurs et les accumulateurs de la ligne ONE+ALL. L’accumulateur Li-ion et le chargeur ne constituent pas l’équipement de l’appareil acheté et il faut les acheter séparement. L’utilisation des accumulateurs et chargeurs autres que ceux dédiés à l’appareil cause la perte de droits de garantie.
2. Consignes de sécurité détaillées
Utiliser des pinces ou d’un autre moyen pratique pour protéger et appuyer la pièce à traiter sur une plate-forme stable. Tenir la pièce à traiter aux mains ou contre le corps le fait instable ce qui peut provoquer la perte de la maîtrise. Ne pas utiliser les accessoires qui n’ont pas été conçus expréssement pour cet appareil et ne sont pas prévus par le fabriquant. Le type de fixation de la lame doit correspondre à la fixation de l’appareil. Les accessoires ayant un autre type de fixation peuvent causer le fonctionnement inégal de l’appareil, le desserrage de la fixation de la lame et la perte de la maîtrise de l’appareil. Ne pas utiliser les accessoires endommagés. Chaque fois, avant l’utilisation, vérifier si l’appareil n’est pas endommagé (cassé, ébréché etc.) Utiliser toujours les équipements de protection individuelle. Utiliser la protection des voies respiratoires, la protection des yeux et les protecteurs auditifs. Si l'appareil peut entrer en contact avec des câbles électriques cachés ou son propre cordon d'alimentation, tenir l’appareil uniquement par une poignée de matériau non conducteur (plastique). Ne jamais démarrer l’appareil avec la lame dirigée vers soi (ou vers un tiers). En travaillant avec l’appareil, il faut toujours baisser la protection avant de la lame. Nettoyer systématiquement les trous de ventilation de l’appareil. L’appareil est doté du raccord pour aspirer les copeaux et le sous- produit. Il faut utiliser uniquement les systèmes d’aspiration de copeaux correspondant à l’appareil. Même si la machine est exploitée conformément au mode d’emploi, il est impossible d’exclure complètement un certain risque lié à la construction ou à l’utilisation prévue de l’appareil. Il y a en particulier les risques de: lésions oculaires en cas d’utiliser l’appareil électrique sans porter les lunettes de protection et/ou sans protection du disque impact néfaste des poussières en cas de travail dans un local fermé avec l’installation d’aspiration défaillante lésions corporelles en cas de coincement de l’outil de travail ou de happement des vêtements, des bijoux et des cheveaux.
3. Description de l’appareil
Dessin A (sur la page de couverture): 1. Blocage de l'interrupteur, 2. Interrupteur, 3. Sortie de l’aspiration du sous-produit, 4. Semelle, 5. Commutateur des modes de fonctionnement, 6. Poignée de l’embout de travail,
7. Embout de travail, 8. Protection, 9. Boucles de guidage
4. Utilisation prévue de l’appareil
La scie sauteuse DED7060 sert à couper différents matériaux (en fonction de la lame utilisée): bois, métal, plastique Il est acceptable d’utiliser l’appareil pour les travaux de rénovation et construction, dans les ateliers de réparation, les travaux d’amateur en respectant les conditions d’utilisation et les conditions de travail acceptables comprises dans le mode d’emploi.
5. Limitations d’utilisation
La scie sauteuse DED7060 peut être utilisée uniquement en conformité aux « Conditions de travail acceptables » ci-après. La scie sauteuse ne peut pas être utilisée pour couper et découper les surfaces inégales auxquelles la semelle de l’appareil n’adhère pas en totalité. Les changements arbitraires de construction mécanique et électrique, toutes les modifications et les opérations de service non décrites dans le mode d’emploi seront traitées comme illicites et causeront la perte immédiate des droits de garantie et la déclaration de conformité cessera d’être valable. L’utilisation non conforme à l’affectation ou au mode d’emploi aura pour conséquence la perte immédiate des droits de garantie. L’appareil de la ligne ONE+ALL a été conçu pour travailler uniquemenet avec les accumulateurs de la ligne ONE+ALL
CONDITIONS DE TRAVAIL ACCEPTABLES
S1 travail continu Plage de températures de charger les accumulateurs 10 - 30°C. Ne pas exposer à la température au-dessus de 50°C.
6. Caractéristiques techniques
Type de machine Scie sauteuse DED7060 Alimentation 18V DC Type d’accumulateur Lithium-ion Nombre de courses (sans charge) 0-2300 /min Type de fixation de la lame
Profondeur maximale de la coupe en bois 65 mm Profondeur maximale de la coupe en aluminum 8 mm Profondeur maximale de la coupe en acier 8 mm Emission du bruit:
Valeur de la puissance acoustique Lwa 76 dB (A) Valeur de la pression acoustique Lpa 87 dB (A) Incertitude de mesurage (Kwa) (Kpa) 3 dB(A) Niveau de vibrations mesuré sur la poignée:
découpe de planche ah, B 6,026 m/s
découpe de la feuille de tôle ah, M 7,736 m/s
Poids de l’appareil 1,9 kg Information sur le bruit et les vibrations La valeur conjointe des vibrations a
et l’incértitude de mesurage ont été définies selon la norme EN 60745-2-1 et présentées dans le tableau L’émission du bruit a été définie d’après EN 60745-2-1, les valeurs sont présentées dans le tableau ci-dessus. Le bruit peut causer les lésions auditives, il faut toujours utiliser les protecteurs auditifs en travaillant! La valeur de l’émission du bruit déclarée a été mesurée conformément à la méthode d’essai standard et peut être utilisée pour comparer un appareil à l’autre. Le niveau de l’émission du bruit indiqué ci-dessus peut être utilisé aussi pour évaluer préliminairement le risque de bruit. Le niveau de bruit pendant l'utilisation réelle de l'outil électrique peut différer des valeurs déclarées en fonction de la manière dont les outils de travail sont utilisés, en particulier du type de la pièce à usiner et du besoin de définir des mesures de protection de l'opérateur. Pour estimer avec précision l'exposition dans des conditions réelles d'utilisation, toutes les parties du cycle de fonctionnement doivent être prises en compte, y compris les périodes au cours desquelles l'appareil est arrêté ou lorsqu'il est en marche mais non utilisé.
7. Préparatifs au travail
L’appareil fait partie de la ligne ONE + ALL, par conséquent, pour l’utiliser, il faut compléter l’ensemble comprenant l’appareil, l’accumulateur et le chargeur. L'utilisation d'autres accumulateurs et chargeurs est interdite.Afin de préparer la scie sauteuse au travail, il faut: S’assurer si la scie sauteuse a une protection installée (des. A, 8) et si nécessaire, installer la protection. Installer la lame correspondant au matériau à traiter (p.ex. lame à bois, lame à métal). Pour installer la lame, déplacer le blocage de la poignée en haut (des. B, 1), insérer la lame (des. B, 2) et lâcher le blocage. Vérifier si la lame est bien installée, essayer de la retirer manuellement et s’assurer qu’elle ne tombe pas de la poignée. Régler l’angle d’inclinaison de la semelle souhaité - avec la clé Allen desserrer la vis de fixation de la semelle (des. E, 68) et puis desserer le levier de blocage dans la position du cadenas ouvert (des. D), glisser légèrement la semelle en avant vers la lame et tourner afin de régler l’angle. Après avoir réglé l’angle, il faut déplacer la semelle en arrière de sorte que les dents de blocage occupent la position appropriée, serrer les vis de blocage avec la clé Allen et tirer le levier de blocage dans la position du cadenas fermé. Raccorder l’aspiration de copeaux en glissant l’adaptateur à l'aspiration dans la partie arrière de la semelle (des. A, 3). Régler le mode de coupe souhaité avec le commutatauer de découpe (des. C) : sans découpe (des. C, 1) ou l’un des trois degrés de découpe (des. C, 2-4). Dans le mode de découpe, la lame va faire les oscillations haut-bas et aussi les oscillations avant-arrière. L’appareil est prêt au travail
8. Mise en marche de l’appareil
Avant de commencer à travailler, il faut mettre l’appareil en marche sans charge 5-10 secondes et après avoir été sûr de son fonctionnement correct, procéder au travail. Pour démarrer la scie sauteuse, saisir fermement la poignée, puis appuyer avec le pouce le bouton de blocage de l'interrupteur (des. A.1) et appuyer le bouton de l'interrupteur (des. A.2). La tête va commencer à osciller.
9. Utilisation de l’appareil
Introduire la lame de la scie sauteuse dans le matériau à usiner à partir de son bord et réaliser la coupe envisagée. Ne pas surcharger l’appareil en le poussant trop fort. La surcharge peut causer l’activation de la protection d’accumulateur. Il faut alors arrêter l’appareil et ensuite le redémarrer. Si le travail est trop long ou si l’accumulateur est surchargé, la protection thermique peut s’activer. Il faut alors attendre quelques minutes pour le refroidissement de l’accumulateur et ensuite continuer le travail. L’appareil a un guidage (des. E, 72) qui facilite la coupe droite. Pour couper droit, il faut fixer le guidage dans les boucles (des. A, 9) et ensuite serrer la vis de blocage. Commencer la coupe en appuyant la semelle de guidage sur l’arête du matériau à couper et puis guider l’appareil de sorte à assurer le contact permanent de la semelle avec la surface de base.
10. Opérations de service courantes
Toutes les opérations de service doivent être réalisées avec l’appareil déconnecté de la source d’alimentation. Avant chaque démarrage: - inspecter l’état de l’appareil et de la lame; vérifier si la lame n’est pas cassée, ébréchée ni rouillée. Ne pas utiliser la lame endommagée. - vérifier si les trous de ventilation du moteur ne sont pas cachés ou contaminés. Si nécessaire, dévoiler /nettoyer avec un chiffon légèrement mouillé. Après chaque démarrage: - retirer l’accumulateur de la prise pour prévenir son branchement accidentel par les tiers ou pendant le transport.
11. Elimination arbitraire des défauts
PROBLEME CAUSE SOLUTION L’appareil ne fonctionne pas L’interrupteur endommagé Transmettre l’appareil dans le service L’accumulateur déchargé Charger l’accumulateur L’accumulateur mal assemblé Installer correctement L’appareil démarre péniblement L’accumulateur déchargé Charger l’accumulateur correctement Les paramètres de travail acceptables dépassés Réduire la charge de l’appareil électrique Le moteur surchaufe Les trous de ventilation bouchés Nettoyer les trous Les paramètres de travail acceptables dépassés Mettre l’appareil en marche, remettre le travail jusqu’au refroidissement complet du marteau rotatif L’appareil pressé trop fort Réduire la charge de l’appareil électrique
12. Pièces de rechange et accessoires
Les pièces de rechange et les accessoires ne sont pas dans la complétion de l’appareil, il est possibile de les acheter. L’appareil électrique de la ligne ONE+ALL peut être équipé de chaque accumulateur et chargeur de la ligne ONE+ALL. Pour sélectionner l’accumulateur et le chargeur, il est recommandé de prendre connaissance de l’offre de Dedra Exim sur le site www.dedra.pl. Afin d’acheter les pièces de rechange et les accessoires, il faut prendre contact avec le service Dedra-Exim. Les données de contact se trouvent à la première page du mode d’emploi. En faisant la commande des pièces de rechange, veuillez indiquer le numéro de lot placé sur la plaque signalétique et le numéro de la pièce du dessin de montage. Pendant la garantie, les réparations sont réalisées selon les principes présentés dans la carte de garantie. Veuillez bien transmettre le produit reclamé à la réparation dans le lieu d’achat (le vendeur est obligé à recevoir le produit reclamé) ou l’envoyer au service central de Dedra-Exim ou encore au service le plus proche du lieu d’achat (voir site www.dedra.pl). Il faut joindre la carte de garantie. A défaut de ce document, la réparation sera traitée comme celle d’après- garantie. La période de garantie passée, les réparations sont faites par le service central. Il faut envoyer le produit endommagé au service (les frais d’expédition chargent l’utilisateur).
13. Complétion de l’appareil
Complétion: 1. Scie sauteuse; 2. Lame à bois ; 3. Raccord d’aspiration de copeaux ; 4. Guidage ; 5. Clé Allen
14. Informations pour l'utilisateur sur les
déchets d'équipement électriques et électroniques (concerne les ménages) Le symbole présenté placé sur les produits ou sur les documents joints informe qu'il est défendu de jeter les appareils électriques ou électroniques défectueux avec d'autres déchets de ménage. Dans le cas de nécessité de recyclage, de réutilisation ou de retraitement des sous-ensembles, il faut transmettre l'appareil à un point de collecte spécialisé où il sera reçu gratuitement. Les autorités locales présentent les informations sur la localisation de ces points par exemple sur leurs pages d'internet. Le recyclage réglementaire permet de garder les ressources précisieuses et d'éviter l'influence néfaste sur la santé et le milieu qui peut être mencé par les attitudes incorrectes envers les déchets. Le recyclage incorrect est passible de peines prévues dans les réglementations locales. Les utilisateurs dans les pays de l'Union Européenne Dans le cas de nécessité de se débarasser des appareils électriques ou électroniques, il faut prendre contact avec le point de vente le plus proche ou le livreur qui vous en renseigneront. Le rejet des déchets dans les pays hors l'Union Européenne Le symbole concerne seulement les pays de l'Union Européenne. Dans le cas de nécessité de se débarasser du produit présent, il faut prendre contact avec les autorités locales ou le vendeur pour se renseigner sur la procédure à suivre.
15. Liste des pièces pour le dessin de montage
Coussinet du rouleau d’avance
Partie droite du boîtier
Vis de fixation du disque
Levier de blocage de la semelle
Roue dentée d'entraînement
Amortisseur en caoutchouc
Bloc supérieur du coulisseau
Partie gauche du boîtier
Bloc inférieur du coulisseau
Aspiration de copeaux
Protection en plastique
Commutateur de position de la lame
Roue dentée de réduction arrière
Coussinet du rouleau d’avance
Elément d’entraînement
Carte de garantie No de catalogue: Numéro du lot: ..................................................... (dit ensuite Produit) Date de l’achat du Produit: …………………………………. Cachet du vendeur: ………………….. Date et signature du vendeur: ................................................ Déclaration de l’Utilisateur: Je confirme que j’ai été informé sur les conditions de garantie et les conséquences du non respect des instructions comprises dans le Moded’emploi et la Carte de garantie. Les conditions de la présente garantie me sont connues ce que j’approuve par ma signature manuscrite :
Date et lieu signature de l’Utilisateur
I. Responsabilité pour le Produit
1. Le Garant - DEDRA EXIM sp. z o.o. avec son siège social à Pruszków,
adresse: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Tribunal de District pour la ville capitale de Varsovie à Varsovie, XIV
2. Conformément aux conditions définies dans la présent Carte de garantie, le
Garant donne la garantie pour le Produit originaire de la distribution du Garant.
3. La responsabilité à titre de la garantie ne couvre que les défauts résultant des
causes inhérentes au Produit au moment de sa délivrance à l’Utilisateur.
4. En vertu de la garantie, l’Utilisateur obtient le droit à la réparation gratuite du
Produit si le défaut se fait apparaître lors de la période de garantie. Les modalités de réparation du Produit (méthode de réparation) dépend de la décision du Garant. En cas de constater par le Garant l’impossibilité de la réparation, le Garant se réserve le droit d’échanger l’élément défectueux ou tout le Produit contre celui exempt de défauts, de baisser le prix du Produit ou de se rétracter du contrat.
5. A l’égard de l’Utilisateur n’étant pas consommateur au sens de la loi du 23
avril 1964 Code civil, la responsabilité d’indemnisation du Garant pour préjudice résultant de la présente garantie et/ou dans le cadre de sa conclusion et réalisation, nonobstant le titre légal, est limitée à la valeur du Produit défectueux au maximum.
II. Période de garantie :
Eléments du Produit couverts par la garantie Durée de la protection de garantie DED7060 24 mois à compter de la date d’achat du Produit indiquée dans la présente Carte de garantie Lame, raccord de l’aspiration de copeaux, guidage, clé Allen Eléments non couverts par la garantie.
1. La présentation de la Carte de garantie du Produit remplie par l’Utilisateur
et la justification des circonstances d’achat faite par l’Utilisateur à savoir p.ex. en voie de présentation du reçu, de la facture etc. Afin de procéder à la réclamation rapidement, il est conseillé à l’Utilisateur qu’il transmette avec le Produit réclamé tous les éléments définis dans la « Complétion » du Produit contenue dans le Mode d’emploi.
2. Respecter les instructions par l’Utilisateur comprises dans le Mode
d’emploi et la Carte de garantie.
3. La garantie couvre uniquement le territoire de la République de Pologne et
IV. La garantie ne couvre pas les défauts survenus notamment à
1. Le non respect par l’Utilisateur des conditions définies dans le Mode d’emploi
et en particulier concernant l’exploitation, l’entretien et le nettoyage corrects ;
2. L’application par l’Utilisateur des produits de nettoyage ou d’entretien non
conformes au Mode d’emploi ;
3. Le stockage et le transport inadéquats du Produit faits par l’Utilisateur;
4. Les changements et/ou les modifications autonomes du Produit faits par
l’Utilisateur qui n’ont pas été convenus avec le Garant ;
5. L’utilisation des matériaux d’exploitation par l’Utilisateur dans le Produit non
conformes au Mode d’emploi.. L’Utilisateur n’étant pas consommateur au sens de la loi du 23 avril 1964 Code civil perd la garantie pour le Produit dans lequel :
1. numéros de série, indications des dates et plaques signalétiques ont été
supprimés ou endommagés par l’Utilisateur ;
2. scellés ont été endommagés par l’Utilisateur ou portent les traces de
manipulations faites par l’Utilisateur. Attention! Les opérations d’entretien quotidiennes du Produit résultant du Mode d’emploi sont effectuées par l’Utilisateur lui-même et à ses frais.
V. Procédure de réclamation:
1. En cas de constater le fonctionnement irrégulier du Produit, avant de
notifier la réclamation, il faut s’assurer que toutes les opérations déterminées notamment dans le Mode d’emploi ont été réalisées correctement.
2. En cas de constater le fonctionnement irrégulier du Produit, avant de
notifier la réclamation, il faut s’assurer que toutes les opérations déterminées notamment dans le Mode d’emploi ont été réalisées correctement.
3. Il est possibile de faire la réclamation entre autres dans le lieu d’achat du
Produit, dans le service de garantie ou par écrit à l’adresse: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.
4. L’Utilisateur peut faire la réclamation avec le formulaire disponible sur le
site web www.dedra.pl. („Formulaire de réclamation à titre de la garantie”).
5. Les adresses de services de garantie sont disponibles pour les pays
particuliers sur le site web www.dedra.pl. En cas d’absence du service de garantie pour un pays donné, il est recommandé d’adresser la réclamation à titre de la garantie à l’adresse : DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).
6. Vu la sécurité de l’Utilisateur, il est proscrit d’exploiter le Produit
défectueux. Attention!!! L’exploitation du Produit défectueux est dangereux pour la santé et la vie de l’Utilisateur.
7. La réalisation des obligations résultant de la garantie aura lieu dans 14
jours ouvrables à compter du jour de fournir le Produit réclamé par l’Utilisateur.
8. Avant de fournir le Produit défectueux pour la réclamation, il est conseillé
de le nettoyer. Il est recommandé de protéger soigneusement le Produit réclamé contre les endommagements dans le transport (il est conseillé de livrer le Produit réclamé dans l’emballage d’origine).
9. La période de garantie est prorogée de la durée pendant laquelle
l’Utilisateur n’a pas pu profiter du Produit couvert par la garantie à cause de son défaut.
10. La garantie n’exclut pas, ne limite pas ni ne suspend pas les droits de
l’Utilisateur résultant des dispositions concernant la caution des défauts de l’article vendu.
