DED7060 - Säge DEDRA - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Stichsäge
Marke	DEDRA
Modell	DED7060
Spannung	18 V DC (Lithium-Ionen-Akku ONE+ALL)
Akku-Typ	Lithium-Ionen, ONE+ALL-System (separat erhältlich)
Leerlaufhubzahl	0 - 2300 min⁻¹
Sägeblattaufnahme	Typ T
Maximale Schnitttiefe (Holz)	65 mm
Maximale Schnitttiefe (Aluminium)	8 mm
Maximale Schnitttiefe (Stahl)	8 mm
Gewicht	1,9 kg
Schalldruckpegel (Lpa)	87 dB(A)
Schallleistungspegel (Lwa)	76 dB(A)
Messunsicherheit Geräusch	3 dB(A)
Vibration (Brettschneiden)	6,026 m/s² (K=1,5 m/s²)
Vibration (Blechschneiden)	7,736 m/s² (K=1,5 m/s²)
Ladetemperaturbereich	10 °C bis 30 °C
Maximale Lagertemperatur	50 °C
Neigbare Fußplatte	Ja, mit Inbusschlüssel einstellbar
Schnittmodi	Einstellbare Pendelbewegung (3 Stufen + gerade)
Späneabsaugung	Anschluss für Staubsauger
Lieferumfang	Stichsäge, Holz-Sägeblatt, Absaugadapter, Führung, Inbusschlüssel
Garantie	24 Monate

Häufig gestellte Fragen - DED7060 DEDRA

Wie hoch ist die Spannung der Stichsäge DED7060?

Die Stichsäge arbeitet mit einer Spannung von 18 V DC, angetrieben durch einen Lithium-Ionen-Akku des ONE+ALL-Systems.

Welcher Akkutyp wird mit dieser Säge verwendet?

Verwenden Sie nur Akkus und Ladegeräte aus der ONE+ALL-Reihe von Dedra. Die Verwendung anderer Akkus führt zum Garantieverlust.

Wie wird das Sägeblatt an der Stichsäge eingesetzt?

Bewegen Sie die Verriegelung des Griffs nach oben (Abbildung B, 1), setzen Sie das Sägeblatt ein (Abbildung B, 2) und lassen Sie die Verriegelung los. Überprüfen Sie, ob das Sägeblatt sicher gehalten wird, indem Sie vorsichtig daran ziehen.

Wie wird der Winkel der Fußplatte eingestellt?

Lösen Sie die Befestigungsschraube der Fußplatte mit dem Inbusschlüssel (Abbildung E, 68), öffnen Sie dann den Verriegelungshebel (Position offenes Schloss). Schieben Sie die Fußplatte nach vorne und drehen Sie sie in den gewünschten Winkel. Schieben Sie die Fußplatte zurück, um die Zähne einzurasten, und ziehen Sie die Schraube und den Hebel wieder fest.

Welche Materialien können mit der DED7060 geschnitten werden?

Sie kann Holz, Metall und Kunststoff schneiden, je nach verwendetem Sägeblatt. Die maximalen Schnitttiefen betragen 65 mm für Holz und 8 mm für Aluminium oder Stahl.

Wie werden die Lüftungsschlitze des Motors gereinigt?

Überprüfen Sie vor jedem Gebrauch, ob die Lüftungsschlitze nicht verstopft sind. Reinigen Sie sie bei Bedarf mit einem leicht feuchten Tuch. Das Gerät muss vom Akku getrennt sein.

Was tun, wenn die Säge nicht startet?

Überprüfen Sie zuerst, ob der Akku geladen und richtig eingesetzt ist. Wenn der Schalter defekt ist, wenden Sie sich an den Kundendienst. Konsultieren Sie die Fehlertabelle in der Bedienungsanleitung.

Wie groß ist die maximale Schnitttiefe in Holz?

Die maximale Schnitttiefe in Holz beträgt 65 mm.

Wie verwendet man die Führung für einen geraden Schnitt?

Befestigen Sie die Führung (Abbildung E, 72) in den Führungsschleifen (Abbildung A, 9) und ziehen Sie die Feststellschraube an. Drücken Sie die Führungsleiste gegen die Werkstückkante und führen Sie das Gerät unter ständigem Kontakt.

Wo finde ich Ersatzteile für die DED7060?

Kontaktieren Sie den Dedra-Exim-Service. Die Kontaktdaten finden Sie auf der ersten Seite der Bedienungsanleitung. Geben Sie bei der Bestellung die Losnummer (auf dem Typenschild) und die Teilenummer aus der Montagezeichnung an. Ersatzteile sind auf der Website www.dedra.pl erhältlich.

BEDIENUNGSANLEITUNG DED7060 DEDRA

Bedienungsanleitung mit Garantiekarte

1 2 9 8 7 6 5 4 3 DEDRA ELDRE 2270000

A

Alle Rechte vorbehalten. Die vorliegende Bedienungsanleitung wird durch das Urheber-recht geschützt. Kein Teil dieser Bedienungsanleitung darf ohne schriftliche Einwilligung von Dedra Exim vervielfältigt oder verbreitet werden. Dedra Exim behält sich das Recht vor, Konstruktions- und technische Änderungen sowie Änderungen in der Zusammensetzung vorzunehmen, ohne vorher darüber zu informieren. Diese Änderungen können kein Grund zur Reklamation des Produkts bilden. Die Bedienungsanleitung ist auf der Internetseite www.dedra.pl zugänglich.

Kontakt

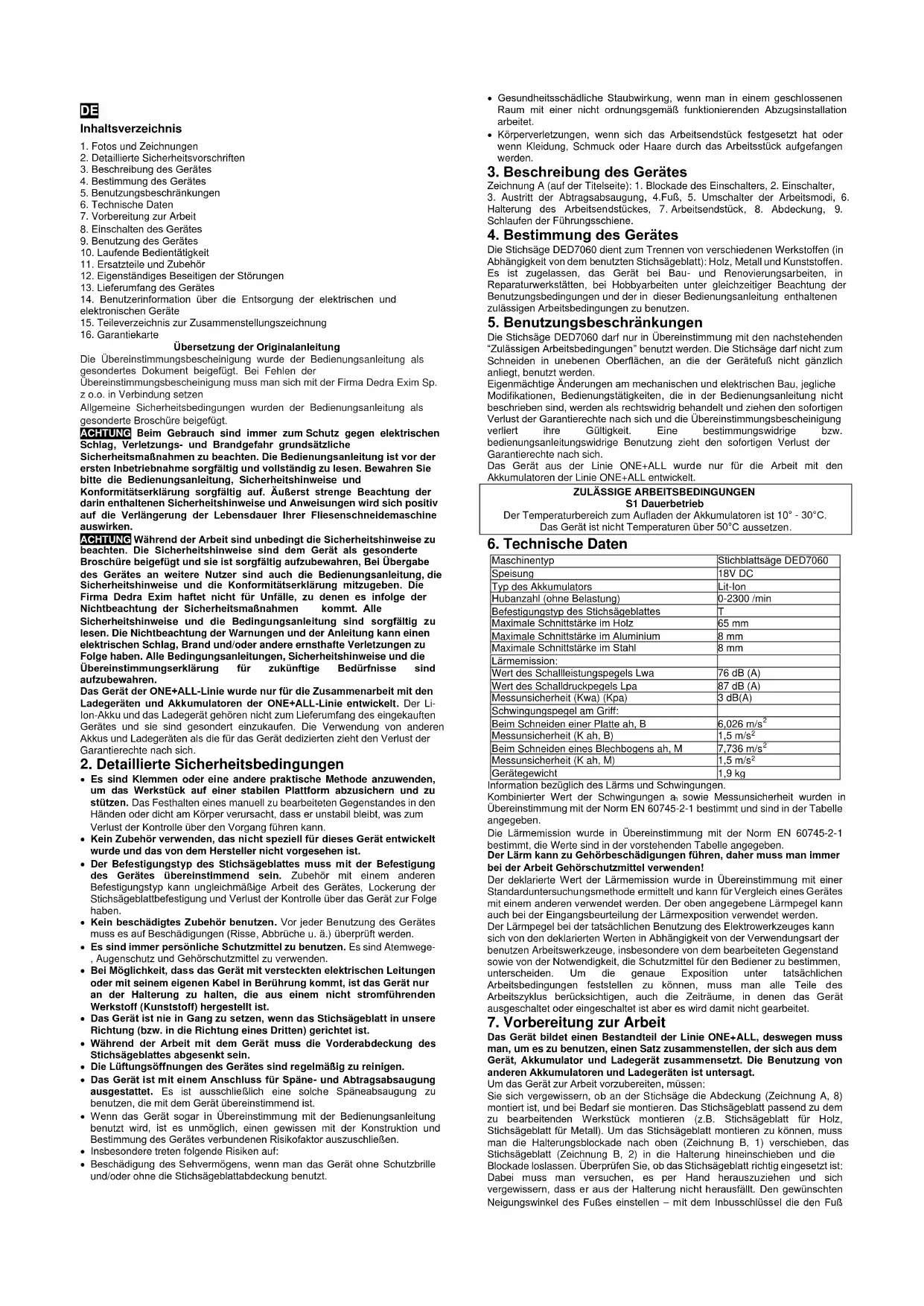

1. Fotos und Zeichnungen

2. Detaillierte Sicherheitsvorschriften

3. Beschreibung des Gerätes

4. Bestimmung des Gerätes

5. Benutzungsbeschränkungen

6. Technische Daten

7. Vorbereitung zur Arbeit

8. Einschalten des Gerätes

9. Benutzung des Gerätes

10. Laufende Bedientätigkeit

11. Ersatzteile und Zubehör

12. Eigenständiges Beseitigen der Störungen

13. Lieferumfang des Gerätes

14. Benutzerinformation über die Entsorgung der elektrischen und elektronischen Geräte

15. Teileverzeichnis zur Zusammenstellungszeichnung

16. Garantiekarte

Übersetzung der Originalanleitung

Die Übereinstimmungsbescheinigung wurde der Bedienungsanleitung als gesondertes Dokument beigefügt. Bei Fehlen der Übereinstimmungsbescheinigung muss man sich mit der Firma Dedra Exim Sp. z o.o. in Verbindung setzen

Allgemeine Sicherheitsbedingungen wurden der Bedienungsanleitung als gesonderte Broschüre beigefügt.

ACHTUNG Beim Gebrauch sind immer zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr grundsätzliche

Sicherheitsmaßnahmen zu beachten. Die Bedienungsanleitung ist vor der ersten Inbetriebnahme sorgfältig und vollständig zu lesen. Bewahren Sie bitte die Bedienungsanleitung, Sicherheitshinweise und

Konformitätserklärung sorgfältig auf. Äußerst strenge Beachtung der darin enthaltenen Sicherheitshinweise und Anweisungen wird sich positiv auf die Verlängerung der Lebensdauer Ihrer Fliesenschneidemaschine auswirken.

ACHTUNG Während der Arbeit sind unbedingt die Sicherheitshinweise zu beachten. Die Sicherheitshinweise sind dem Gerät als gesonderte Broschüre beigefügt und sie ist sorgfältig aufzubewahren, Bei Übergabe des Gerätes an weitere Nutzer sind auch die Bedienungsanleitung, die Sicherheitshinweise und die Konformitätserklärung mitzugeben. Die Firma Dedra Exim haftet nicht für Unfälle, zu denen es infolge der Nichtbeachtung der Sicherheitsmaßnahmen kommt. Alle

Sicherheitshinweise und die Bedingungsanleitung sind sorgfältig zu lesen. Die Nichtbeachtung der Warnungen und der Anleitung kann einen elektrischen Schlag, Brand und/oder andere ernsthafte Verletzungen zu Folge haben. Alle Bedingungsanleitungen, Sicherheitshinweise und die Übereinstimmungserklärung für zukünftige Bedürfnisse sind aufzubewahren.

Das Gerät der ONE+ALL-Linle wurde nur für die Zusammenarbeit mit den Ladegeräten und Akkumulatoren der ONE+ALL-Linie entwickelt. Der Li-lon-Akku und das Ladegerät gehören nicht zum Lieferumfang des eingekauften Gerätes und sie sind gesondert einzukaufen. Die Verwendung von anderen Akkus und Ladegeräten als die für das Gerät dedizierten zieht den Verlust der Garantierechte nach sich.

2. Detaillierte Sicherheitsbedingungen

- Es sind Klemmen oder eine andere praktische Methode anzuwenden, um das Werkstück auf einer stabilen Plattform abzusichern und zu stützen. Das Festhalten eines manuell zu bearbeiteten Gegenstandes in den Händen oder dicht am Körper verursacht, dass er unstabil bleibt, was zum Verlust der Kontrolle über den Vorgang führen kann.

- Kein Zubehör verwenden, das nicht speziell für dieses Gerät entwickelt wurde und das von dem Hersteller nicht vorgesehen ist.

- Der Befestigungstyp des Stichsägeblattes muss mit der Befestigung des Gerätes übereinstimmend sein. Zubehör mit einem anderen Befestigungstyp kann ungleichmäßige Arbeit des Gerätes, Lockerung der Stichsägeblattbefestigung und Verlust der Kontrolle über das Gerät zur Folge haben.

- Kein beschädigtes Zubehör benutzen. Vor jeder Benutzung des Gerätes muss es auf Beschädigungen (Risse, Abbrüche u. ä.) überprüft werden.

- Es sind immer persönliche Schutzmittel zu benutzen. Es sind Atemwege-, Augenschutz und Gehörschutzmittel zu verwenden.

- Bei Möglichkeit, dass das Gerät mit versteckten elektrischen Leitungen oder mit seinem eigenen Kabel in Berührung kommt, ist das Gerät nur an der Halterung zu halten, die aus einem nicht stromführenden Werkstoff (Kunststoff) hergestellt ist.

- Das Gerät ist nie in Gang zu setzen, wenn das Stichsägeblatt in unsere Richtung (bzw. in die Richtung eines Dritten) gerichtet ist.

- Während der Arbeit mit dem Gerät muss die Vorderabdeckung des Stichsägeblattes abgesenkt sein.

• Die Lüftungsöffnungen des Gerätes sind regelmäßig zu reinigen.

- Das Gerät ist mit einem Anschluss für Späne- und Abtragsabsaugung ausgestattet. Es ist ausschließlich eine solche Späneabsaugung zu benutzen, die mit dem Gerät übereinstimmend ist.

- Wenn das Gerät sogar in Übereinstimmung mit der Bedienungsanleitung benutzt wird, ist es unmöglich, einen gewissen mit der Konstruktion und Bestimmung des Gerätes verbundenen Risikofaktor auszuschließen.

- Insbesondere treten folgende Risiken auf:

- Beschädigung des Sehvermögens, wenn man das Gerät ohne Schutzbrille und/oder ohne die Stichsägeblattabdeckung benutzt.

- Gesundheitsschädliche Staubwirkung, wenn man in einem geschlossenen Raum mit einer nicht ordnungsgemäß funktionierenden Abzugsinstallation arbeitet.

- Körperverletzungen, wenn sich das Arbeitsendstück festgesetzt hat oder wenn Kleidung, Schmuck oder Haare durch das Arbeitsstück aufgefangen werden.

3. Beschreibung des Gerätes

Zeichnung A (auf der Titelseite): 1. Blockade des Einschalters, 2. Einschalter, 3. Austritt der Abtragsabsaugung, 4.Fuß, 5. Umschalter der Arbeitsmodi, 6. Halterung des Arbeitsendstückes, 7. Arbeitsendstück, 8. Abdeckung, 9. Schlaufen der Führungsschiene.

4. Bestimmung des Gerätes

Die Stichsäge DED7060 dient zum Trennen von verschiedenen Werkstoffen (in Abhängigkeit von dem benutzten Stichsägeblatt): Holz, Metall und Kunststoffen. Es ist zugelassen, das Gerät bei Bau- und Renovierungsarbeiten, in Reparaturwerkstätten, bei Hobbyarbeiten unter gleichzeitiger Beachtung der Benutzungsbedingungen und der in dieser Bedienungsanleitung enthaltenen zulässigen Arbeitsbedingungen zu benutzen.

5. Benutzungsbeschränkungen

Die Stichsäge DED7060 darf nur in Übereinstimmung mit den nachstehenden "Zulässigen Arbeitsbedingungen" benutzt werden. Die Stichsäge darf nicht zum Schneiden in unebenen Oberflächen, an die der Gerätefuß nicht gänzlich anliegt, benutzt werden.

Eigenmächtige Änderungen am mechanischen und elektrischen Bau, jegliche Modifikationen, Bedienungstätigkeiten, die in der Bedienungsanleitung nicht beschrieben sind, werden als rechtswidrig behandelt und ziehen den sofortigen Verlust der Garantierechte nach sich und die Übereinstimmungsbescheinigung verliert ihre Gültigkeit. Eine bestimmungswidrige bzw. bedienungsanleitungswidrige Benutzung zieht den sofortigen Verlust der Garantierechte nach sich.

Das Gerät aus der Linie ONE+ALL wurde nur für die Arbeit mit den Akkumulatoren der Linie ONE+ALL entwickelt.

ZULÄSSIGE ARBEITSBEDINGUNGEN

S1 Dauerbetrieb

Der Temperaturbereich zum Aufladen der Akkumulatoren ist 10° - 30°C.

Das Gerät ist nicht Temperaturen über 50°C aussetzen.

1. Technische Daten

Maschinentyp	Stichblattsäge DED7060
Speisung	18V DC
Typ des Akkumulators	Lit-Ion
Hubanzahl (ohne Belastung)	0-2300 /min
Befestigungstyp des Stichsägeblattes	T
Maximale Schnittstärke im Holz	65 mm
Maximale Schnittstärke im Aluminium	8 mm
Maximale Schnittstärke im Stahl	8 mm
Lärmemission:
Wert des Schallleistungspegels Lwa	76 dB (A)
Wert des Schalldruckpegels Lpa	87 dB (A)
Messunsicherheit (Kwa) (Kpa)	3 dB(A)
Schwingungspegel am Griff:
Beim Schneiden einer Platte ah, B	6,026 m/s ^2
Messunsicherheit (K ah, B)	1,5 m/s ^2
Beim Schneiden eines Blechbogens ah, M	7,736 m/s ^2
Messunsicherheit (K ah, M)	1,5 m/s ^2
Gerätegewicht	1,9 kg

Information bezüglich des Lärms und Schwingungen.

Kombinierter Wert der Schwingungen a, sowie Messunsicherheit wurden in Übereinstimmung mit der Norm EN 60745-2-1 bestimmt und sind in der Tabelle angegeben.

Die Lärmemission wurde in Übereinstimmung mit der Norm EN 60745-2-1 bestimmt, die Werte sind in der vorstehenden Tabelle angegeben.

Der Lärm kann zu Gehörbeschädigungen führen, daher muss man immer bei der Arbeit Gehörschutzmittel verwenden!

Der deklarierte Wert der Lärmemission wurde in Übereinstimmung mit einer Standarduntersuchungsmethode ermittelt und kann für Vergleich eines Gerätes mit einem anderen verwendet werden. Der oben angegebene Lärmpegel kann auch bei der Eingangsbeurteilung der Lärmexposition verwendet werden.

Der Lärmpegel bei der tatsächlichen Benutzung des Elektrowerkzeuges kann sich von den deklarierten Werten in Abhängigkeit von der Verwendungsart der benutzen Arbeitswerkzeuge, insbesondere von dem bearbeiteten Gegenstand sowie von der Notwendigkeit, die Schutzmittel für den Bediener zu bestimmen, unterscheiden. Um die genaue Exposition unter tatsächlichen Arbeitsbedingungen feststellen zu können, muss man alle Teile des Arbeitszyklus berücksichtigen, auch die Zeiträume, in denen das Gerät ausgeschaltet oder eingeschaltet ist aber es wird damit nicht gearbeitet.

7. Vorbereitung zur Arbeit

Das Gerät bildet einen Bestandteil der Linie ONE+ALL, deswegen muss man, um es zu benutzen, einen Satz zusammenstellen, der sich aus dem Gerät, Akkumulator und Ladegerät zusammensetzt. Die Benutzung von anderen Akkumulatoren und Ladegeräten ist untersagt.

Um das Gerät zur Arbeit vorzubereiten, müssen:

Sie sich vergewissern, ob an der Stichsäge die Abdeckung (Zeichnung A, 8) montiert ist, und bei Bedarf sie montieren. Das Stichsägeblatt passend zu dem zu bearbeitenden Werkstück montieren (z.B. Stichsägeblatt für Holz, Stichsägeblatt für Metall). Um das Stichsägeblatt montieren zu können, muss man die Halterungsblockade nach oben (Zeichnung B, 1) verschieben, das Stichsägeblatt (Zeichnung B, 2) in die Halterung hineinschieben und die Blockade loslassen. Überprüfen Sie, ob das Stichsägeblatt richtig eingesetzt ist: Dabei muss man versuchen, es per Hand herauszuziehen und sich vergewissern, dass er aus der Halterung nicht herausfällt. Den gewünschten Neigungswinkel des Fußes einstellen – mit dem Inbusschlüssel die den Fuß

befestigende Schraube (Zeichnung E, 68) und dann den Blockadehebel lockern und ihn in die Position des geöffneten Vorhängeschlosses bringen (Zeichnung D), den Fuß leicht nach vorn in die Richtung der Stichblattsäge verschieben und umdrehen, um den gewünschten Winkel einzustellen. Ist der Winkel eingestellt ist, ist der Fuß nach hinten so zu verschieben, dass die blockierenden Zähne die richtige Position einnehmen, die blockierenden Schrauben mit dem Inbusschlüssel anziehen und den Blockadehebel in die Position des geschlossenen Vorhängeschlosses bringen.

Die Späneabsaugung anschließen, indem man das Absaugungszwischenstück in den hinteren Teil des Fußes (Zeichnung A, 3) hineinschiebt.

Mit dem Unterschnittschalter (Zeichnung C) den gewünschten Schneidemodus einstellen: ohne Unterschnitt (Zeichnung C, 1) oder einen der 3

Unterschnittgrade (Zeichnung C, 2-4). Im Unterschnittmodus wird sich das Stichsägeblatt mit der Oszillationsbewegung von oben nach unten sowie von vorn nach hinten bewegen.

Das Gerät ist betriebsbereit.

8. Einschalten des Gerätes

Vor Arbeitsbeginn muss man das Gerät ohne Belastung für 5-10 Sekunden einschalten und erst, nachdem man sich vergewissert hat, dass es richtig funktioniert, mit der Arbeit beginnen. Um die Stichsäge in Gang zu setzen, muss man sicher nach den Griff greifen und dann mit dem Daumen den Druckknopf der Schalterblockade eindrücken (Zeichnung A.1) und dann den Druckknopf des Einschalters (Zeichnung A.2) eindrücken. Der Kopf wird in Oszillationsbewegung gesetzt.

9. Benutzung des Gerätes

Das Stichsägeblatt ist in das zu bearbeitende Werkstück von seiner Kante einzuführen und der gewünschte Schnitt auszuführen. Das Gerät ist durch ein allzu starkes Stoßen nicht zu belasten. Die Belastung kann dazu führen, dass sich die Akku-Sicherung einschaltet. In einem solchen Fall ist das Gerät auszuschalten und erneut einzuschalten. Bei einer allzu langen Arbeit mit dem Gerät, die den Akkumulator allzu sehr belastet, kann sich die Thermosicherung einschalten. Dann muss man einige Minuten abwarten, bis der Akkumulator sich abgekühlt hat und erst dann die Arbeit fortsetzen.

Das Gerät hat eine Führungsschiene (Zeichnung E, 72), die gerade Schnitte erleichtert. Um einen geraden Schnitt auszuführen, muss man die Führungsschiene in den Schlaufen (Zeichnung A, 9) befestigen, und dann die Blockadeschraube anziehen. Mit dem Schnitt erst dann anfangen, wenn der Fuß der Führungsschiene auf die gerade Kante des zu schneidenden Werkstückes gestützt ist, und das Gerät ist dabei so zu führen, dass ständiger Kontakt des Fußes mit der Basisoberfläche gewährleistet ist.

10. Laufende Bedientätigkeiten

Alle Bedientätigkeiten sind auszuführen, wenn das Gerät von der Stromversorgungsquelle getrennt ist.

Vor jeder Ingangsetzung:

- Den Zustand des Gerätes und der Stichsäge überprüfen; darauf achten, ob das Stichsägeblatt nicht zerborsten, nicht zerbröckelt oder nicht mit Grünspan überzogen ist. Kein kaputtes Sägeblatt benutzen.

- Überprüfen, ob die Lüftungsöffnungen des Motors nicht zugedeckt oder verschmutzt sind. Bei Bedarf sind sie freizumachen /mit einem leicht angefeuchten Lappen sauberzumachen.

Nach jeder Benutzung:

- Den Akkumulator aus dem Sitz herausnehmen, um zufälliges Einschalten durch unbefugte Personen oder beim Tragen zu vermeiden.

1. Eigenständige Beseitigen der Störungen

PROBLEM	URSACHE	LÖSUNG
Das Gerätarbeitet nicht	Beschädigter Einschalter	Das Gerät zum Service übergeben
	Entladener Akkumulator	Den Akkumulator aufladen
	Nicht richtig montierter Akkumulator	Richtig befestigen
Das Gerät mit Problemen startet	Leerer Akkumulator	Den Akkumulator richtig aufladen
	Überschrittene Arbeitsparameter	Die Belastung des Elektrowerkezuges vermindern
Der Motor überhitzt sich	Verstopfte Ventilationsöffnungen	Öffnungen sauber machen
	Überschrittene zulässige Arbeitsparameter	Das Elektrowerkzeug ausschalten, die Arbeit so lange unterbrechen, bis der Bohrhammer völlig abgekühlt ist
	Ein allzu großer Anpressdruck des Werkzeuges	Die Belastung des Elektrowerkzeuges vermindern

12. Ersatzteile und Zubehör

Ersatzteile und Zubehör gehören nicht zum Lieferumfang des Gerätes, es ist aber möglich sie nachzukaufen.

Das Elektrowerkzeug aus der Linie ONE+ALL kann mit jedem Akkumulator und jedem Ladegerät aus der Linie ONE+ALL ausgestattet werden. Um den richtigen Akkumulator und das richtige Ladegerät zu wählen, empfehlen wir, sich mit dem Angebot von Dedra Exim auf der Internetseite www.dedra.pl bekannt zu machen.

Zwecks Einkaufs der Ersatzteile und des Zubehörs muss man sich mit dem Service Dedra Exim in Verbindung setzen. Die Kontaktdaten finden Sie auf der 1. Seite der Bedienungsanleitung. Beim Bestellen der Ersatzteile geben Sie bitte die Nummer der Partie, die sich auf dem Typenschild befindet sowie die Nummer des Teiles aus der Zusammenstellungszeichnung bekannt. Im Laufe der Garantiezeit werden Reparaturen nach den in der Garantiekarte angegebenen Bedingungen ausgeführt. Das reklamierte Produkt geben Sie dort zur Reparatur ab, wo Sie es gekauft haben (der Verkäufer ist dazu verpflichtet, das reklamierte Produkt zurückzunehmen), oder übersenden Sie es an den Zentralservice von Dedra Exim. Wir bitten Sie, die ausgefüllte Garantiekarte beizufügen. Ohne dieses Dokument wird die Reparatur wie eine Reparatur nach Ablauf der Garantie behandelt. Nach Ablauf der Garantie werden Reparaturen durch den Zentralservice ausgeführt. Beschädigtes Produkt ist an den Service zu übersenden (die Versandkosten gehen zu Lasten des Benutzers).

13. Lieferumfang des Gerätes

Lieferumfang: 1. Eine Stichsäge; 2. ein Holzstichsägeblatt; 3. ein Anschluss der Späneabsaugung; 4. Eine Führungsschiene; 5. Ein Inbusschlüssel

14. Nutzerinformationen über die abgabe von gebrauchten elektro- und elektronikaltgeräten

(betrifft Haushalte)

Das hier abgebildete Symbol auf Produkten oder auf der beigefügten Dokumentation informiert, dass man gebrauchte Elektro- und Elektronik-Altgeräte nicht mit dem Haushaltsmüll wegwerfen darf. Das richtige Verhalten im Falle von Beseitigung, erneuter Benutzung oder Recycling von Unterbauelementen besteht in der Übergabe von gebrauchten Elektro- und Elektronik-Altgeräten an Fachabnahmepunkte, wo sie kostenlos abgenommen werden. Informationen über die Fachabnahmepunkte bekommen Sie bei der lokalen Behörde.

Die richtige Verwertung der Geräte erlaubt wichtige Rohstoffe zu behalten und die negative Einwirkung auf die Gesundheit und die Umwelt zu vermeiden. Die unsachgemäße Verwertung wird mit Strafen laut den entsprechenden Lokalvorschriften bestraft.

Nutzer in den EU-Ländern

Wenn Sie die Elektro- und Elektronische Geräte abgeben möchten, melden Sie sich bitte einem nächst gelegenen Verkaufspunkt oder bei dem Lieferanten, der Ihnen weitere Informationen erteilt.

Das Entsorgen von Abfällen in Ländern außerhalb der EU

Dieses Symbol betrifft nur EU-Länder.

Wenn Sie die Elektro- und Elektronische Geräte abgeben möchten, melden Sie sich bitte einem nächst gelegenen Verkaufspunkt oder bei dem Lieferanten, der Ihnen weitere Informationen erteilt.

15. Teileverzeichnis zur

Zusammenstellungszeichnung

1	Feder	38	Spindel
2	Sicherheitsklemme	39	Dichtung
3	Abdeckrahmen rechts	40	Trenndichtung
4	Schraube	41	Lagerpfanne der Vorschubwelle
5	Schraube	42	Getriebeblock
6	Gehäuse rechtes Teil	43	Lager
7	Befestigungsschraube des Stichsägeblattes	44	Ventilator
8	Hebel der Fußblockade	45	Angriffszahnrad
9	Untere Platte	46	Führungsplatte
10	Obere Platte	47	Schraube
11	Einschalter	48	Elektromotor
12	Träger	49	Gummistoßdämpfer
13	Diode	50	Induktionsspule
14	Abdeckung des Stichsägeblattes	51	Bolzen
15	Feder	52	Bolzen
16	Oberes Gangführerblock	53	Gehäuse linkes Teil
17	Gangführer	54	Feder
18	Unteres Gangführerblock	55	Drehknopf
19	Öldichtung	56	Basis
20	Dichtung	57	Späneabsaugung
21	Keil	58	Trenndichtung
22	Feder	59	Welle
23	Stichsägeblatthalter	60	Führungsschienenrad
24	Anpressbolzen	61	Griff
25	Dichtung	62	Flache Unterlage
26	Gleitbüchse	63	Kunststoffabdeckung
27	Flachbürste	64	Stahlkugel
28	Seger-Ring	65	Feder
29	Dichtung	66	Positionsumschalter des Stichsägeblattes
30	Aufnahmezahnrad	67	Abdeckrahmen links
31	Lager	68	Schraube
32	Gabel	69	Anpressplatte
33	Stahlnadel	70	Weiche Fußunterlage
34	Lagerpfanne der Vorschubwelle	71	Schraube
35	Gangführer der Führungsschiene	72	Führungsschiene
36	Gegengewicht	73	Schlüssel
37	Antriebselement

DE

Garantiekarte

Für

Katalognummer:

Lotnummer: ....

(im Weiteren Produkt genannt)

Kaufdatum des Produkts: ....

Stempel des Verkäufers: ....

Datum und Unterschrift des Verkäufers:

Erklärung des Benutzers:

Ich bestätige, dass ich über die Bedingungen der Garantie sowie Folgen der Nichtbeachtung von den in der Bedienungsanleitung und Garantiekarte enthaltenen Anweisungen informiert wurde. Die Bedingungen dieser Garantie sind mir bekannt, was ich mit meiner eigenhändigen Unterschrift bestätige:

Datum und Ort

Unterschrift des Käufers

I. Haftung für das Produkt:

1. Garant - DEDRA EXIM sp. z o.o. mit Sitz in Pruszków, Adresse: ul. 3 Maja 8, 05-800 Pruszków, Reg.-Nr. KRS 0000062517, Amtsgericht für Warschau, XIV Wirtschaftsabteilung des Nationalen Gerichtsregisters, Steuernummer 527-020-49-33, Stammkapital: 100 980.00 zł.
2. Zu den in dieser Garantiekarte bestimmten Bedingungen erteilt der Garant hiermit Garantie für das Produkt, das vom Vertrieb des Garants stammt.
3. Die Garantiehaftung umfasst nur Mängel, deren Entstehung auf die im Produkt zum Zeitpunkt seiner Aushändigung dem Benutzer enthaltenen Fehler zurückzuführen ist.
4. Im Rahmen der Garantie gewinnt der Benutzer das Recht zur kostenlosen Reparatur des Produkts, soweit der Mangel innerhalb der Garantiezeit offenbart wurde. Die Art und Weise, auf die das Produkt repariert wird (Methode der Reparatur) wird vom Garanten bestimmt. Falls der Garant feststellt, dass die Reparatur nicht möglich ist, behält sich der Garant das Recht vor, das mangelhafte Element oder das ganze Produkt gegen ein freies von Mängeln zu tauschen, den Preis des Produkts zu mindern oder vom Vertrag abzutreten.
5. Gegenüber einem Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, ist die Schadensersatzhaftung des Garanten für die sich aus dieser Garantie ergebenden und/oder im Zusammenhang mit ihrer Erteilung und Ausübung stehenden Schäden, ohne Rücksicht auf den Rechtstitel, maximal auf den Wert des mangelhaften Produkts begrenzt.

II. Garantiezeit:

Elemente des Produkts, die mit der Garantie umfasst sind	Dauer des Garantieschutzes
DED7060	24 Monate ab dem Kaufdatum des Produkts das auf dieser Garantiekarte angegeben ist
Stichsägeblatt, Anschluss der Späneabsaugung, Führungsschiene, Inbusschlüssel	Elemente, die nicht mit der Garantie umfasst sind.

III. Bedingungen der Inanspruchnahme der Garantie:

1. Vorlegung der ausgefüllten Garantiekarte vom Benutzer sowie Glaubhaftmachung der Kaufumstände vom Benutzer, z.B. durch Vorlegung eines Kassenbelegs, einer Rechnung, usw. Damit die Reklamation reibungslos durchgeführt werden kann, wird es empfohlen, dass der Benutzer alle in dem "Lieferumfang" genannten Elemente, der in der Bedienungsanleitung beschrieben wurde, zusammen mit dem Produkt zur Reklamation abgibt.
2. Beachtung der in der Bedienungsanleitung und Garantiekarte enthaltenen Anweisungen vom Benutzer.
3. Die Garantie umfasst nur das Gebiet der Republik Polen und der EU.

IV. Die Garantie umfasst nicht die Mängel des Produkts, die infolge von folgenden Ursachen entstanden sind:

1. Nichtbeachtung der in der Bedienungsanleitung bestimmten Bedingungen vom Benutzer, insbesondere in Bezug auf richtige Nutzung, Wartung und Reinigung;
2. Verwendung von Reinigungs- oder Wartungsmitteln vom Benutzer, die im Widerspruch zu der Bedienungsanleitung stehen;
3. Unrichtige Aufbewahrung und unrichtiger Transport des Produkts vom Benutzer;
4. Eigenmächtige Veränderungen und/oder Umbauten am Produkt vom Benutzer, die mit dem Garant nicht abgestimmt wurden;
5. Verwendung von Betriebsmaterialien und Ersatzteilen vom Benutzer, die im Widerspruch zu der Bedienungsanleitung stehen.
   Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, an dem:
6. Seriennummer, Datumsangaben und Typenschilder vom Benutzer entfernt, verändert oder beschädigt wurden;
7. Plomben vom Benutzer beschädigt wurden oder Spuren des Hantierens an ihnen tragen.
   Achtung! Die mit täglicher Bedienung des Produkts verbundenen Tätigkeiten, die sich u.a. aus der Bedienungsanleitung ergeben, sind vom Benutzer auf eigene Rechnung und eigene Kosten auszuführen.

V. Reklamationsverfahren:

1. Falls unrichtige Arbeit des Produkts festgestellt wird, soll man sich vor der Anmeldung der Reklamation vergewissern, dass alle insbesondere in der Bedienungsanleitung bestimmten Bedientätigkeiten richtig ausgeführt wurden.

2. Die Reklamation soll man unverzüglich, am besten innerhalb von 7 Tagen ab Feststellung des Mangels am Produkt anmelden. Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, im Falle, wenn die Reklamation nicht innerhalb von 7 Tagen angemeldet wird.

3. Die Reklamation kann u.a. am Verkaufsort, an dem das Produkt gekauft wurde, beim Garantieservice oder schriftlich auf folgende Adresse angemeldet werden: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Der Benutzer kann die Reklamation unter Verwendung des Formulars anmelden, das auf der Internet www.dedra.pl zugänglich ist. ("Formular zur Anmeldung der Reklamation aufgrund der Garantie").
5. Die Adressen von Garantieservice-Stellen für jeweilige Länder sind auf der Internetseite www.dedra.pl zugänglich. Im Falle, wenn keine Garantieservice-Stelle im jeweiligen Land vorhanden ist, soll man die Reklamationsanmeldung aufgrund der Garantie an folgende Adresse richten: DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).
6. Im Hinblick auf die Sicherheit des Benutzers ist die Nutzung eines mangelhaften Produkts untersagt.
7. Achtung!!! Nutzung eines mangelhaften Produkts gefährdet der Gesundheit und dem Leben des Benutzers.
   Erfüllung der sich aus der Garantie ergebenden Pflichten erfolgt innerhalb von 14 Werklagen ab der Rückgabe des beanstandeten Produkts vom Benutzer.
8. Vor der Rückgabe des mangelhaften Produkts zur Reklamation soll man es reinigen. Das beanstandete Produkt soll sorgfältig vor möglichen Beschädigungen während des Transports abgesichert werden (es wird empfohlen das beanstandete Produkt in Originalverpackung zu bringen).
9. Die Garantiezeit wird um die Zeit verlängert, in der der Benutzer das mit der Garantie umfasste Produkt infolge des Mangels nicht benutzen konnte.
10. Die sich aus den Vorschriften über die Gewährleistung für Mängel von verkauften Sachen ergebenden Rechte des Benutzers werden von dieser Garantie weder ausgeschlossen noch eingeschränkt oder eingestellt.

Dedra Exim Sp. z o.o.
05-800 Pruszków ul. 3 Maja 8 tel: (+48 / 22) 73-83-777; fax: (+48 / 22) 73-83-779 http://www.dedra.pl; e-mail: [e-mail]
ADNOTACJE O DOKONANYCH NAPRAWACH/ ZÁZNAMY O PROVEDENÝCH OPRAVÁCH/ ZÁZNAMY O VYKONANÝCH OPRAVÁCH/ PASTABOS APIE ATLIKTĄ REMONTĄ/ PIEZÍMES PAR VEIKTO REMONTU/ FELJEGYZÉSEK AZ ELVÉGZETT JAVÍTÁSOKRÓL/ ANNOTATIONS DES REPARTIONS REALISEES/ ANOTACIONES DE LAS REPARACIONES REALIZADAS/ MENȚIUNI CU PRIVIRE LA REPARAȚIILE EFECTUATE/ AANTEKENINGEN OVER UIGEVOERDE REPARATIES/ VERMERKE ÜBER AUSGEFÜHRTE REPARATUREN

Data zgłoszenia do naprawy/ Datum nahlášení k opravě/ Dátum odovzdania do opravy/ Atidavimo remontui data/ Produkta nodošana/ remonta datums/ A javításra történő bejelentés dátuma/Date de la déclaration de réparation/ Fecha de presentación a la reparadón/ Data predárii la reparație/ Datum voor het opgeve/ voor de reparatie/ Datum der Anmeldung zu Reparatur	Data wykonania naprawy/ Datum provedení opravy/ Dátum wykonania opravy/ Remonto data/ Remonta datums/ A javítás dátuma/ Date de la réalisation de réparation/ Fecha de realización de la reparación/ Data efectuării reparației/ Uitvoeringsdatum van de reparatie/ Datum der Ausführung der Reparatur	Zakres naprawy, opis czynności naprawczych/ Rozsah opravy, popis úkonů/ Rozsah opravy, opis wykonaných opravných činnosti/ Remonto apimtis, remonto darbų aprašymas/ Remonta apjoms, remontdarbu apraksts/ A javítás tartalma, a javítási műveletek leirása/ Etendue de réparation (définition des causes)/ Alcance de la reparación, descripción de las actividades de reparación / Domeniul de reparatie, descrierea operațiilor de reparatie/ De reikwijdte van reparatie, een beschrijving van toegepaste/ reparatie-activiteiten/ Umfang der Reparatur , Beschreibung der Tätigkeiten	Podpis wykonującego naprawę/ Podpis opraváře/ Podpis osoby vykonávajúcej opravu/ Remonta atliekančio asmens parašas/ Remonta veicēja paraksts/ A javítást végző aláírása/ Signature de la personne faisant la réparation/ Firma de la persona que realizó la reparación/ Semnătura persoanei care a efectuat reparația/ Handtekening van de uitvoerende persoon/ Unterschrift der die Reparatur ausführenden Person
