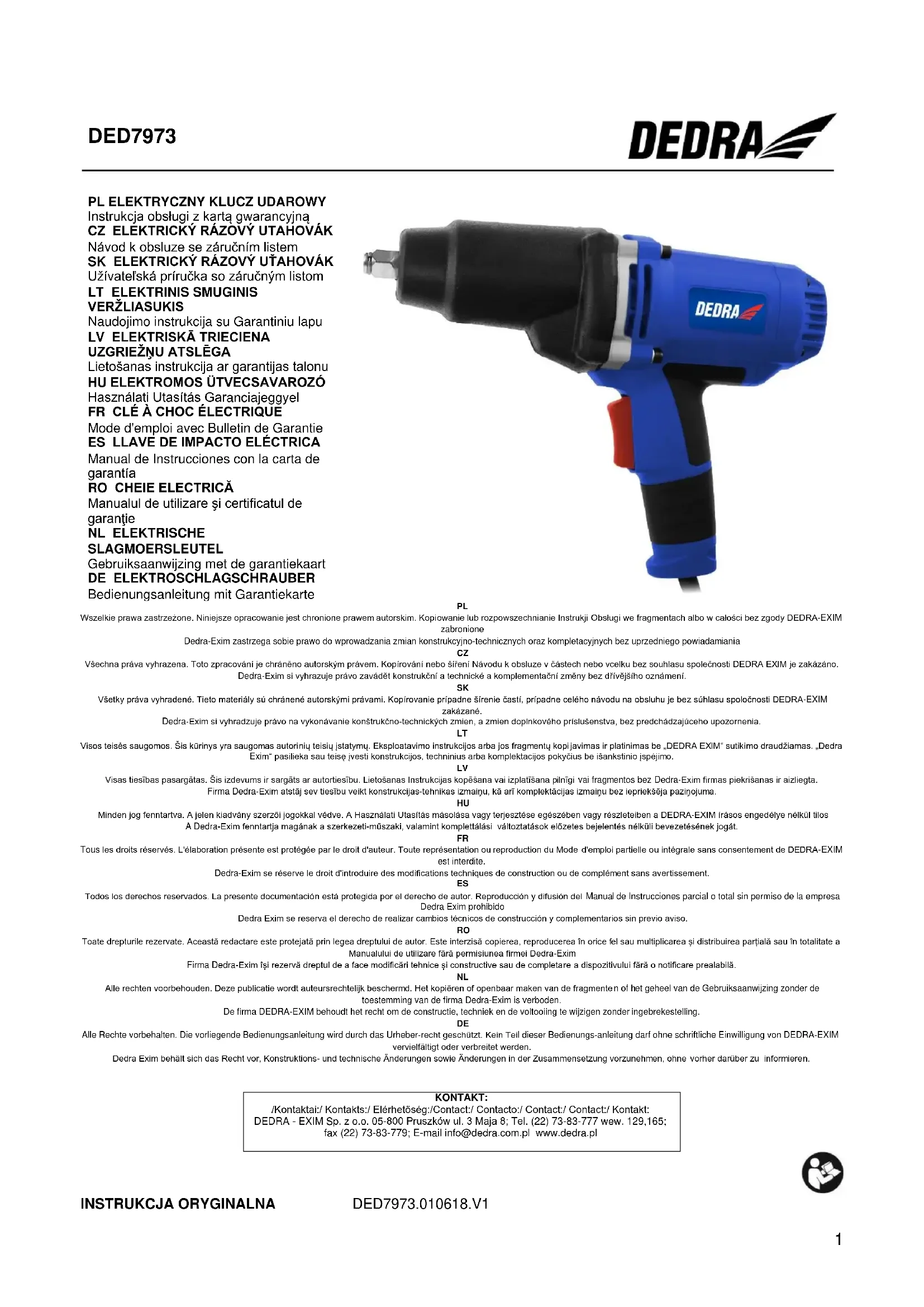

MODE D'EMPLOI DED7973 DEDRA
FR CLÉ À CHOC ÉLECTRIQUE
Mode d'emploi avec Bulletin de Garantie
1. Photos et dessins
2. Consignes de sécurité détaillées
3. Description de l’appareil
4. Utilisation prévue de l’appareil
5. Limitations d’utilisation
6. Caractéristiques techniques
7. Préparatifs au travail
8. Branchement au réseau
9. Mise en marche de l’appareil
Utilisation de l’appareil
11. Opérations de service courantes
12. Pièces de rechange et accessoires
13. Elimination autoritaire des défauts
14. Complétion de l’appareil, remarques finales
15. Liste des pièces pour le dessin de montage
16. Information pour les utilisateurs sur l’élimination des appareils
électriques et électroniques. La Déclaration de Conformité a été annexée à la notice d’utilisation en tant que document séparé. A défaut de la Déclaration de Conformité, il faut prendre contact avec Dedra-Exim Sp. z o.o. Information: Les Conditions de sécurité générales ont été annexées à la notice d’utilisation en tant que brochure séparée. Les Consignes de sécurité détaillées pour l’appareil décrit ont été annexées à la notice d’utilisation. ATTENTION Au cours du travail de l'appareil, il est conseillé de respecter toujours les consignes de securité du travail pour éviter l'incendie, l'électrocution ou les lésions mécaniques. Avant d'exploiter l'appareil veuillez bien lire le Mode d'Emploi. Veuillez garder le Mode d'Emploi, le Règlement du sécurité du travail et la Déclaration de conformité Le respect strict des indications et des conseils se trouvant dans le Mode d'Emploi aura l'influence sur la durée de vie de votre appareil. ATTENTION Pendant le travail, il faut impérativement respecter les consignes contenues dans le Règlement du sécurité du travail. Le Règlement du sécurité du travail est joint à l'appareil en tant qu'une brochure séparée et il faut la garder. Dans le cas de transmission de l'appareil à une autre personne, il faut lui transmettre aussi le Mode d'Emploi, le Règlement du sécurité du travail et la Déclaration de conformité. Dedra-Exim n'assume pas la responsabilité d'accidents à la suite du non-respect des consignes de sécurité du travail. Il faut lire attentivement tous les règlements du sécurité et tous les modes d'emploi. Le non respect des avertissements et consignes peut provoquer l'électrocution, l'incendie et / ou les blessures graves. Garder toutes les instructions, tous les règlements du sécurité et la déclaration de conformité pour les besoins futurs.
2. CONSIGNES DE SECURITE DETAILLEES
Consignes de sécurité détaillées pour les clés à chocs En réalisant les travaux pendant lesquels l’élément de fixation peut toucher aux conduites électriques cachées ou à son propre câble d’alimentation, il faut tenir l’appareil électrique par les surfaces isolées de la poignée. Les éléments de fixation étant en contact avec le fil de courant électrique peuvent provoquer la présence de la tension sur les pièces métalliques dégagées de l’appareil électrique ce qui peut entraîner le risque d’électrocution Les vis et les écrous devant être vissés avec la force appropriée exigent l’utilisation de la clé dynamométrique. La clé à chocs DED7973 n'a pas d'indicateur de couple, il y a donc un risque d'endommagement de la vis lors du vissage. Après avoir serré les roues de la voiture, après avoir parcouru environ 50 km, il faut vérifier le serrage des vis pour prévenir leur dévissement. Même si la machine est exploitée conformément à la notice d’utilisation, il est impossible d’exclure complètement un certain risque lié à la construction et l’utilisation prévue de l’appareil. En particulier, il y a les risques suivants : Lésion oculaire en cas d’utiliser l’appareil sans porter les lunettes de protection. Effets nocifs de la poussière en cas de travailler dans une pièce fermée avec un système d'extraction défaillante. Lésions corporelles en cas de coincement de l’outil de travail
3. DESCRIPTION DE L’APPAREIL
Des. B: 1. Mandrin d’assemblage, 2. Commutateur-inverseur (a – desserrage, b – serrage), 3. Poignée , 4. Boîtier
4. UTILISATION PREVUE DE L’APPAREIL
La clé à chocs est l’appareil pour desserrer et serrer les vis dans les lieux facilement accesibles. Grâce à l’utilisation du mécanisme à chocs, la clé minimise le l’effort physique de l’opérateur. La clé est utilisable dans les ateliers de réparation, ateliers de voiture, principalement pour dévisser et visser les vis de voitures particulières et petits camions utilitaires. Il est acceptable d’exploiter l’appareil pour les travaux de rénovation et construction, dans les ateliers de réparation, les travaux d’amateur avec le respect des condtions d’utilisation et de travail acceptables, contenues dans la notice d’utilisation.
5. LIMITATIONS D’UTILISATION
La clé ne devrait pas être utilisée pour dévisser les vis des poids lourds.Les changements arbitraires de construction mécanique et électrique, toutes les modifications et les opérations de service non décrites dans la notice d’utilisation seront traitées comme illicites et causeront la perte immédiate des Droits de Garantie. L’utilisation non conforme à l’affectation ou au mode d’emploi aura pour conséquence la perte immédiate des Droits de Garantie et la Déclaration de Conformité cessera d’être valable.
Conditions de travail acceptables S1 – Travail continu L’appareil peut être exploité seulement dans les locaux fermés à la ventilation fiable. Protéger contre l’humidité et la basse température.
6. CARACTERISTIQUES TECHNIQUES
Modèle DED7973 Type de machine Clé à chocs électrique Tension de travail [V/Hz] 230/50 Puissance nominale du moteur [W]
incertitude de mesurage (Kwa) [dB(A)]
Niveau de vibrations sur la poignée:
- a [m/s2] 10,32 - incertitude de mesurage (Ka) [m/s2] 1,5 Poids de l’appareil 2,95 Information sur le bruit et les vibrations. L’émission du bruit a été définie conformément à EN 60745, les valeurs ont été présentées dans le tableau ci-dessus. Le bruit peut causer les lésions auditives, il faut toujours utiliser les protecteurs auditifs pour le travail ! La valeur déclarée de l’émission du bruit a été mesurée conformément à la méthode standard de tester et peut être appliquée pour comparer un appareil à l’autre. Le niveau de bruit indiqué ci-dessus peut aussi être pris en considération pour évaluer préliminairement le risque d’expostion au bruit. Le niveau de bruit lors de l’utilisation réelle de l’appareil électrique peut différencier des valeurs déclarées en fonction du moyen d’exploiter les outils de travail et en particulier du type de la pièce usinée et de la nécessité de définir les équipements pour protéger l’opérateur. Afin d’évaluer avec précision le risque dans les conditions d’utilisation réelles, il faut prendre en considération toutes les parties du cycle opératoire comprenant aussi les durées où l’appareil est arrêté ou il est en service mais il n’est pas utilisé pour le travail. La valeur combinée de vibrations a
et l’incertitude de mesurage ont été définies conformément à EN 60745-2-11 et présentées dans le tableau ci- dessus.
7. PRÉPARATIFS AU TRAVAIL
Attention : Toutes les opérations doivent être réalisées avec la fiche retirée de la prise. Afin de préparer l’appareil au fonctionnement, il faut : - installer l’embout au diamètre approprié sur le mandrin d’assemblage - raccorder la clé à l’alimentation L’appareil ainsi préparé est prêt au travail.
8. BRANCHEMENT AU RÉSEAU
Avant de brancher l'appareil à la source d'alimentation, il faut s'assurer si la tension d'alimentation convient à la valeur indiquée sur la plaque signalétique. L'installation d'alimentation de l'appareil devrait être réalisée conformément aux exigences principales concernant l'installation électrique et satisafaire aux exigences du sécurité de l'usage. Les paramètres de la section minimale du conduit d'alimentation et ceux de la valeur minimale du fusible en fonction de la puissance de l'appreil sont présentés dans le tableau ci-dessous. L'installation devrait être réalisée par un électricien qualifié. Si on utilise des15 rallonges, il faut faire attention à ce que la section du fil de câble ne soit plus petite de la section demandée (voir le tableau). Le conduit électrique doit être posé de manière à ne pas l'exposer au danger de coupement. Ne pas utiliser de rallonges détériorées. Vérifier systématiquement l'état technique du conduit d'alimentation. Ne pas tirer le conduit d'alimentation. Puissance de l'appareil [W] Section minimale du conduit [mm2] Valeur minimale du fusible type C [A] <700 0,75
La clé à chocs électrique DED7973 est équipée du commutateur-inverseur permettant le changement simple de direction de rotation. Appuyer sur la partie supérieure du commutateur (des. B, 2a) fait la clé tourner dans le sens horaire contraire pour permettre de dévisser les boulons et les écrous. Appuyer sur la partie inférieure du commutateur (des. B, 2b) fait la clé tourner dans le sens des aiguilles d'une montre.
La clé à chocs DED7973 est conçue principalement pour dévisser et visser les vis de roues de voitures. Desserrage des vis: il faut apposer l’embout sur le mandrin d’assemblage, puis l’ajuster à la tête de la vis ou de l’écrou de façon à ce que l'embout comprenne toute la tête de vis ou tout l'écrou. Ensuite, il faut appuyer sur la partie supérieure du commutateur (des. B, 2a). La vis doit être dévissée. Si la vis tient fort, il ne faut pas maintenir le bouton enfoncé plus longtemps que 3 secondes. Sinon, le mécanisme à chocs peut être endommagé ! Serrage des vis: premièrement, il faut glisser la vis dans l’ouverture filetée et faire une ou deux rotation afin que la vis prenne contact avec le filetage. Si on commence à dévisser la vis tout de suite, le filetage peut être rompu. Après avoir attrapé le filetage, mettre l’embout et serrer la vis en appuyant sur la partie inférieure du commutateur (des. B, 2b). Pour éviter de casser la vis, ne pas la serrer à fond. Une fois une légère résistance apparue, il faut cesser le serrage par la clé à chocs, puis serrer la vis avec une clé dynamométrique à la valeur de couple recommandée par le constructeur automobile. Cette information doit figurer dans le livret de service du véhicule.
11. OPERATIONS DE SERVICE COURANTES
Toutes les opérations de service doivent être réalisées avec la fiche retirée de la prise. Avant chaque démarrage - Vérifier l’état du câble d’alimentation - Vérifier si les trous de ventilation du moteur ne sont pas voilés ou contaminés. Si nécessaire, dévoiler/nettoyer avec un chiffon légèrement humidifié avec de l'eau - Vérifier le fonctionnement de l’interrupteur Après la mise en service, il faut vérifier les étincelles des balais sur le commutateur, le volume de travail despaliers et des engrenages et le bon fonctionnement. Après chaque utilisation: - Retirer la fiche de la prise pour prévenir la mise en marche involontaire par les tiers ou pendant le transport. - Nettoyer le corps de l’appareil, les trous de ventilation, le commutateur, la poignée avec l’air comprimé à la pression dépassant pas 0,3 Mpa, avec un chiffon sec sans produits chimiques ni solvants. Stocker l’appareil dans un lieu inaccessible aux enfants et si possible dans l’emballage d’origine.
12. PIECES DE RECHANGE ET ACCESSOIRES
Pour acheter les pièces de rechange et les accessoires, il faut prendre contact avec le Service Dedra-Exim. Les données de contact se trouvent à la page 1 de la notice d’utilisation.
13. .ELIMINATION ARBITRAIRE DES DÉFAUTS
Attention: avant de procéder à l’ élimination arbitraire des défauts, il faut déconnecter l’appareil de l’alimentation et s’assurer qu’il ne fonctionne pas. PROBLEME Cause Solution La machine ne fonctionne pas. Le câble d’alimentation est mal connecté ou endommagé. Insérer la fiche plus profondément dans la prise, vérifier le câble d’alimentation. En cas de détecter l’endommagment du câble d’alimentation, renvoyer l’appareil au centre de service. Il n’y a pas de tension dans la prise. Vérifier la tension dans la prise. Vérifier si le fusible a actionné. L’interrupteur endommagé. Remplacer l’interrupteur par un nouveau – transmettre l’appareil au centre de service. Le moteur n’a pas de puissance, il démarre péniblement. Les brosses usées. Remplacer par des nouvelles - transmettre l’appareil au centre de service. L’odeur de l’installation brûlée est perceptible. Le moteur exige la réparation - transmettre l’appareil au centre de service. Le moteur surchauffe Les trous de ventilation bouchés. Purger par l’air comprimé. L’efficacité de travail très petite. L’embout de travail usé Remplacer l’embout de travail par un nouveau.
14. COMPLETION DE L’APPAREIL, REMARQUES FINALES
L’emballage devrait contenir: La clé à chocs DED7973, le kit des embouts (17 mm, 19 mm, 21 mm, 22 mm) Remarques finales Veuillez indiquer le numéro de LOT placé sur la plaque signalétique. Veuillez décrire la pièce détériorée en désignant la date d’achat approximative. Pendant la période de garantie, les réparations sont faites d’après les règles données dans le Bulletin de garantie. Veuillez transmettre le produit réclamé à la réparation dans le lieu d’achat (le vendeur est obligé à prendre le produit réclamé) ou l’envoyer au Service Central DEDRA - EXIM. Veuillez bien joindre le Bulletin de garantie délivré par l’importateur. A défaut de ce document, la réparation sera traitée comme après garantie. Après la période de garantie, les réparations sont réalisées par le Service Central. Il faut envoyer le produit endommagé au Service (les frais de l’envoi chargent l’utilisateur).
Balai de charbon électrographite
Protection en plastique
Rondelles dentelées extérieures encastrées
Vis à tête plate cruciforme
Câble d’alimentation avec fiche
Stabilisateur de câble
ÉLECTRONIQUES (concerne les ménages) Le symbole présenté placé sur les produits ou sur les documents joints informe qu'il est défendu de jeter les appareils électriques ou électroniques défectueux avec d'autres déchets de ménage. Dans le cas de nécessité de recyclage, de réutilisation ou de retraitement des sous-ensembles, il faut transmettre l'appareil à un point de collecte spécialisé où il sera reçu gratuitement. Les autorités locales présentent les informations sur la localisation de ces points par exemple sur leurs pages d'internet. Le recyclage réglementaire permet de garder les ressources précisieuses et d'éviter l'influence néfaste sur la santé et le milieu qui peut être mencé par les attitudes incorrectes envers les déchets. Le recyclage incorrect est passible de peines prévues dans les réglementations locales. es utilisateurs dans les pays de l'Union Européenne Dans le cas de nécessité de se débarasser des appareils électriques ou électroniques, il faut prendre contact avec le point de vente le plus proche ou le livreur qui vous en renseigneront. Le rejet des déchets dans les pays hors l'Union Européenne Le symbole concerne seulement les pays de l'Union Européenne. Dans le cas de nécessité de se débarasser du produit présent, il faut prendre contact avec les autorités locales ou le vendeur pour se renseigner sur la procédure à suivre. Traduction du mode d’emploi original
Carte de garantie Clé à chocs électrique No de catalogue: DED7973 Numéro du lot: ..................................................... (dit ensuite Produit) Date de l’achat du Produit: …………………………………. Cachet du vendeur: ………………….. Date et signature du vendeur: ................................................ Déclaration de l’Utilisateur: Je confirme que j’ai été informé sur les conditions de garantie et les conséquences du non respect des instructions comprises dans le Mode d’emploi et la Carte de garantie. Les conditions de la présente garantie me sont connues ce que j’approuve par ma signature manuscrite :
Date et lieu signature de l’Utilisateur
I. Responsabilité pour le Produit
1. Le Garant - DEDRA EXIM sp. z o.o. avec son siège social à
Pruszków, adresse: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Tribunal de District pour la ville capitale de Varsovie à Varsovie, XIV
2. Conformément aux conditions définies dans la présent Carte de
garantie, le Garant donne la garantie pour le Produit originaire de la distribution du Garant.
3. La responsabilité à titre de la garantie ne couvre que les défauts
résultant des causes inhérentes au Produit au moment de sa délivrance à l’Utilisateur.
4. En vertu de la garantie, l’Utilisateur obtient le droit à la réparation
gratuite du Produit si le défaut se fait apparaître lors de la période de garantie. Les modalités de réparation du Produit (méthode de réparation) dépend de la décision du Garant. En cas de constater par le Garant l’impossibilité de la réparation, le Garant se réserve le droit d’échanger l’élément défectueux ou tout le Produit contre celui exempt de défauts, de baisser le prix du Produit ou de se rétracter du contrat.
5. A l’égard de l’Utilisateur n’étant pas consommateur au sens de la
loi du 23 avril 1964 Code civil, la responsabilité d’indemnisation du Garant pour préjudice résultant de la présente garantie et/ou dans le cadre de sa conclusion et réalisation, nonobstant le titre légal, est limitée à la valeur du Produit défectueux au maximum.
II. Période de garantie :
Eléments du Produit couverts par la garantie Durée de la protection de garantie Clé à chocs électrique 24 mois à compter de la date d’achat du Produit indiquée dans la présente Carte de garantie Embouts, autres éléments Eléments non couverts par la garantie.
1. La présentation de la Carte de garantie du Produit remplie par
l’Utilisateur et la justification des circonstances d’achat faite par l’Utilisateur à savoir p.ex. en voie de présentation du reçu, de la facture etc. Afin de procéder à la réclamation rapidement, il est conseillé à l’Utilisateur qu’il transmette avec le Produit réclamé tous les éléments définis dans la « Complétion » du Produit contenue dans le Mode d’emploi.
2. Respecter les instructions par l’Utilisateur comprises dans le Mode
d’emploi et la Carte de garantie.
3. La garantie couvre uniquement le territoire de la République de
IV. La garantie ne couvre pas les défauts survenus notamment à
1. Le non respect par l’Utilisateur des conditions définies dans le
Mode d’emploi et en particulier concernant l’exploitation, l’entretien et le nettoyage corrects ;
2. L’application par l’Utilisateur des produits de nettoyage ou
d’entretien non conformes au Mode d’emploi ;
3. Le stockage et le transport inadéquats du Produit faits par
4. Les changements et/ou les modifications autonomes du Produit
faits par l’Utilisateur qui n’ont pas été convenus avec le Garant ;
5. L’utilisation des matériaux d’exploitation par l’Utilisateur dans le
Produit non conformes au Mode d’emploi.. L’Utilisateur n’étant pas consommateur au sens de la loi du 23 avril 1964 Code civil perd la garantie pour le Produit dans lequel :
1. numéros de série, indications des dates et plaques signalétiques
ont été supprimés ou endommagés par l’Utilisateur ;
2. scellés ont été endommagés par l’Utilisateur ou portent les traces
de manipulations faites par l’Utilisateur. Attention! Les opérations d’entretien quotidiennes du Produit résultant du Mode d’emploi sont effectuées par l’Utilisateur lui-même et à ses frais.
V. Procédure de réclamation:
1. En cas de constater le fonctionnement irrégulier du Produit, avant
de notifier la réclamation, il faut s’assurer que toutes les opérations déterminées notamment dans le Mode d’emploi ont été réalisées correctement.
2. En cas de constater le fonctionnement irrégulier du Produit, avant
de notifier la réclamation, il faut s’assurer que toutes les opérations déterminées notamment dans le Mode d’emploi ont été réalisées correctement.
3. Il est possibile de faire la réclamation entre autres dans le lieu
d’achat du Produit, dans le service de garantie ou par écrit à l’adresse: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków. L’Utilisateur peut faire la réclamation avec le formulaire disponible sur le site web www.dedra.pl. („Formulaire de réclamation à titre de la garantie”). Les adresses de services de garantie sont disponibles pour les pays particuliers sur le site web www.dedra.pl. En cas d’absence du service de garantie pour un pays donné, il est recommandé d’adresser la réclamation à titre de la garantie à l’adresse : DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska). Vu la sécurité de l’Utilisateur, il est proscrit d’exploiter le Produit défectueux. Attention!!! L’exploitation du Produit défectueux est dangereux pour la santé et la vie de l’Utilisateur.
4. La réalisation des obligations résultant de la garantie aura lieu
dans 14 jours ouvrables à compter du jour de fournir le Produit réclamé par l’Utilisateur.
5. Avant de fournir le Produit défectueux pour la réclamation, il est
conseillé de le nettoyer. Il est recommandé de protéger soigneusement le Produit réclamé contre les endommagements dans le transport (il est conseillé de livrer le Produit réclamé dans l’emballage d’origine).
6. La période de garantie est prorogée de la durée pendant laquelle
l’Utilisateur n’a pas pu profiter du Produit couvert par la garantie à cause de son défaut.
7. La garantie n’exclut pas, ne limite pas ni ne suspend pas les droits
de l’Utilisateur résultant des dispositions concernant la caution des défauts de l’article vendu.
