NAUDOJIMO INSTRUKCIJA DED7973 DEDRA

1. Nuotraukos ir schemos

2. Detalios darbo saugos taisyklės

3. Įrenginio aprašymas

4. Įrenginio paskirtis

5. Naudojimo apribojimai

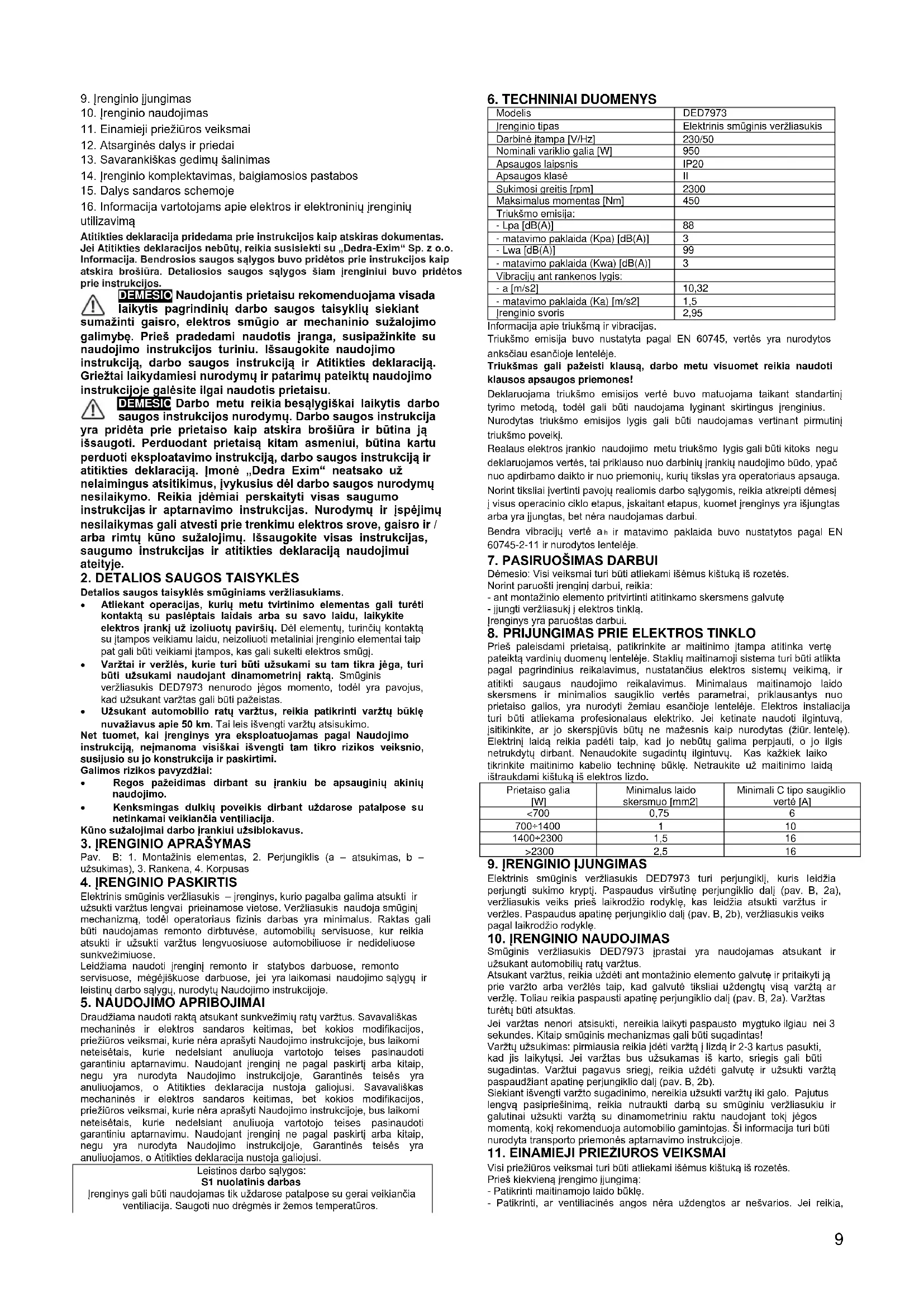

6. Techniniai duomenys

7. Pasiruošimas darbui

8. Įjungimas į elektros tinklą9

9. Įrenginio įjungimas

10. Įrenginio naudojimas

11. Einamieji priežiūros veiksmai

12. Atsarginės dalys ir priedai

13. Savarankiškas gedimų šalinimas

16. Informacija vartotojams apie elektros ir elektroninių įrenginių

utilizavimą Atitikties deklaracija pridedama prie instrukcijos kaip atskiras dokumentas. Jei Atitikties deklaracijos nebūtų, reikia susisiekti su „Dedra-Exim“ Sp. z o.o. Informacija. Bendrosios saugos sąlygos buvo pridėtos prie instrukcijos kaip atskira brošiūra. Detaliosios saugos sąlygos šiam įrenginiui buvo pridėtos prie instrukcijos. DEMESIO Naudojantis prietaisu rekomenduojama visada laikytis pagrindinių darbo saugos taisyklių siekiant sumažinti gaisro, elektros smūgio ar mechaninio sužalojimo galimybę. Prieš pradedami naudotis įranga, susipažinkite su naudojimo instrukcijos turiniu. Išsaugokite naudojimo instrukciją, darbo saugos instrukciją ir Atitikties deklaraciją. Griežtai laikydamiesi nurodymų ir patarimų pateiktų naudojimo instrukcijoje galėsite ilgai naudotis prietaisu. DEMESIO Darbo metu reikia besąlygiškai laikytis darbo saugos instrukcijos nurodymų. Darbo saugos instrukcija yra pridėta prie prietaiso kaip atskira brošiūra ir būtina ją išsaugoti. Perduodant prietaisą kitam asmeniui, būtina kartu perduoti eksploatavimo instrukciją, darbo saugos instrukciją ir atitikties deklaraciją. Įmonė „Dedra Exim“ neatsako už nelaimingus atsitikimus, įvykusius dėl darbo saugos nurodymų nesilaikymo. Reikia įdėmiai perskaityti visas saugumo instrukcijas ir aptarnavimo instrukcijas. Nurodymų ir įspėjimų nesilaikymas gali atvesti prie trenkimu elektros srove, gaisro ir / arba rimtų kūno sužalojimų. Išsaugokite visas instrukcijas, saugumo instrukcijas ir atitikties deklaraciją naudojimui ateityje.

2. DETALIOS SAUGOS TAISYKLĖS

Detalios saugos taisyklės smūginiams veržliasukiams. Atliekant operacijas, kurių metu tvirtinimo elementas gali turėti kontaktą su paslėptais laidais arba su savo laidu, laikykite elektros įrankį už izoliuotų paviršių. Dėl elementų, turinčių kontaktą su įtampos veikiamu laidu, neizoliuoti metaliniai įrenginio elementai taip pat gali būti veikiami įtampos, kas gali sukelti elektros smūgį. Varžtai ir veržlės, kurie turi būti užsukami su tam tikra jėga, turi būti užsukami naudojant dinamometrinį raktą. Smūginis veržliasukis DED7973 nenurodo jėgos momento, todėl yra pavojus, kad užsukant varžtas gali būti pažeistas. Užsukant automobilio ratų varžtus, reikia patikrinti varžtų būklę nuvažiavus apie 50 km. Tai leis išvengti varžtų atsisukimo. Net tuomet, kai įrenginys yra eksploatuojamas pagal Naudojimo instrukciją, neįmanoma visiškai išvengti tam tikro rizikos veiksnio, susijusio su jo konstrukcija ir paskirtimi. Galimos rizikos pavyzdžiai: Regos pažeidimas dirbant su įrankiu be apsauginių akinių naudojimo. Kenksmingas dulkių poveikis dirbant uždarose patalpose su netinkamai veikiančia ventiliacija. Kūno sužalojimai darbo įrankiui užsiblokavus.

Elektrinis smūginis veržliasukis – įrenginys, kurio pagalba galima atsukti ir užsukti varžtus lengvai prieinamose vietose. Veržliasukis naudoja smūginį mechanizmą, todėl operatoriaus fizinis darbas yra minimalus. Raktas gali būti naudojamas remonto dirbtuvėse, automobilių servisuose, kur reikia atsukti ir užsukti varžtus lengvuosiuose automobiliuose ir nedideliuose sunkvežimiuose. Leidžiama naudoti įrenginį remonto ir statybos darbuose, remonto servisuose, mėgėjiškuose darbuose, jei yra laikomasi naudojimo sąlygų ir leistinų darbo sąlygų, nurodytų Naudojimo instrukcijoje.

5. NAUDOJIMO APRIBOJIMAI

Draudžiama naudoti raktą atsukant sunkvežimių ratų varžtus. Savavališkas mechaninės ir elektros sandaros keitimas, bet kokios modifikacijos, priežiūros veiksmai, kurie nėra aprašyti Naudojimo instrukcijoje, bus laikomi neteisėtais, kurie nedelsiant anuliuoja vartotojo teises pasinaudoti garantiniu aptarnavimu. Naudojant įrenginį ne pagal paskirtį arba kitaip, negu yra nurodyta Naudojimo instrukcijoje, Garantinės teisės yra anuliuojamos, o Atitikties deklaracija nustoja galiojusi. Savavališkas mechaninės ir elektros sandaros keitimas, bet kokios modifikacijos, priežiūros veiksmai, kurie nėra aprašyti Naudojimo instrukcijoje, bus laikomi neteisėtais, kurie nedelsiant anuliuoja vartotojo teises pasinaudoti garantiniu aptarnavimu. Naudojant įrenginį ne pagal paskirtį arba kitaip, negu yra nurodyta Naudojimo instrukcijoje, Garantinės teisės yra anuliuojamos, o Atitikties deklaracija nustoja galiojusi. Leistinos darbo sąlygos: S1 nuolatinis darbas Įrenginys gali būti naudojamas tik uždarose patalpose su gerai veikiančia ventiliacija. Saugoti nuo drėgmės ir žemos temperatūros.

Apsaugos laipsnis IP20 Apsaugos klasė

Vibracijų ant rankenos lygis:

- a [m/s2] 10,32 - matavimo paklaida (Ka) [m/s2] 1,5 Įrenginio svoris 2,95 Informacija apie triukšmą ir vibracijas. Triukšmo emisija buvo nustatyta pagal EN 60745, vertės yra nurodytos anksčiau esančioje lentelėje. Triukšmas gali pažeisti klausą, darbo metu visuomet reikia naudoti klausos apsaugos priemones! Deklaruojama triukšmo emisijos vertė buvo matuojama taikant standartinį tyrimo metodą, todėl gali būti naudojama lyginant skirtingus įrenginius. Nurodytas triukšmo emisijos lygis gali būti naudojamas vertinant pirmutinį triukšmo poveikį. Realaus elektros įrankio naudojimo metu triukšmo lygis gali būti kitoks negu deklaruojamos vertės, tai priklauso nuo darbinių įrankių naudojimo būdo, ypač nuo apdirbamo daikto ir nuo priemonių, kurių tikslas yra operatoriaus apsauga. Norint tiksliai įvertinti pavojų realiomis darbo sąlygomis, reikia atkreipti dėmesį į visus operacinio ciklo etapus, įskaitant etapus, kuomet įrenginys yra išjungtas arba yra įjungtas, bet nėra naudojamas darbui. Bendra vibracijų vertė a

ir matavimo paklaida buvo nustatytos pagal EN 60745-2-11 ir nurodytos lentelėje.

7. PASIRUOŠIMAS DARBUI

Dėmesio: Visi veiksmai turi būti atliekami išėmus kištuką iš rozetės. Norint paruošti įrenginį darbui, reikia: - ant montažinio elemento pritvirtinti atitinkamo skersmens galvutę - įjungti veržliasukį į elektros tinklą. Įrenginys yra paruoštas darbui.

8. PRIJUNGIMAS PRIE ELEKTROS TINKLO

Prieš paleisdami prietaisą, patikrinkite ar maitinimo įtampa atitinka vertę pateiktą vardinių duomenų lentelėje. Staklių maitinamoji sistema turi būti atlikta pagal pagrindinius reikalavimus, nustatančius elektros sistemų veikimą, ir atitikti saugaus naudojimo reikalavimus. Minimalaus maitinamojo laido skersmens ir minimalios saugiklio vertės parametrai, priklausantys nuo prietaiso galios, yra nurodyti žemiau esančioje lentelėje. Elektros instaliacija turi būti atliekama profesionalaus elektriko. Jei ketinate naudoti ilgintuvą, įsitikinkite, ar jo skerspjūvis būtų ne mažesnis kaip nurodytas (žiūr. lentelę). Elektrinį laidą reikia padėti taip, kad jo nebūtų galima perpjauti, o jo ilgis netrukdytų dirbant. Nenaudokite sugadintų ilgintuvų. Kas kažkiek laiko tikrinkite maitinimo kabelio techninę būklę. Netraukite už maitinimo laidą ištraukdami kištuką iš elektros lizdo. Prietaiso galia [W] Minimalus laido skersmuo [mm2] Minimali C tipo saugiklio vertė [A] <700 0,75

Elektrinis smūginis veržliasukis DED7973 turi perjungiklį, kuris leidžia perjungti sukimo kryptį. Paspaudus viršutinę perjungiklio dalį (pav. B, 2a), veržliasukis veiks prieš laikrodžio rodyklę, kas leidžia atsukti varžtus ir veržles. Paspaudus apatinę perjungiklio dalį (pav. B, 2b), veržliasukis veiks pagal laikrodžio rodyklę.

10. ĮRENGINIO NAUDOJIMAS

Smūginis veržliasukis DED7973 įprastai yra naudojamas atsukant ir užsukant automobilių ratų varžtus. Atsukant varžtus, reikia uždėti ant montažinio elemento galvutę ir pritaikyti ją prie varžto arba veržlės taip, kad galvutė tiksliai uždengtų visą varžtą ar veržlę. Toliau reikia paspausti apatinę perjungiklio dalį (pav. B, 2a). Varžtas turėtų būti atsuktas. Jei varžtas nenori atsisukti, nereikia laikyti paspausto mygtuko ilgiau nei 3 sekundes. Kitaip smūginis mechanizmas gali būti sugadintas! Varžtų užsukimas: pirmiausia reikia įdėti varžtą į lizdą ir 2-3 kartus pasukti, kad jis laikytųsi. Jei varžtas bus užsukamas iš karto, sriegis gali būti sugadintas. Varžtui pagavus sriegį, reikia uždėti galvutę ir užsukti varžtą paspaudžiant apatinę perjungiklio dalį (pav. B, 2b). Siekiant išvengti varžto sugadinimo, nereikia užsukti varžtų iki galo. Pajutus lengvą pasipriešinimą, reikia nutraukti darbą su smūginiu veržliasukiu ir galutinai užsukti varžtą su dinamometriniu raktu naudojant tokį jėgos momentą, kokį rekomenduoja automobilio gamintojas. Ši informacija turi būti nurodyta transporto priemonės aptarnavimo instrukcijoje.

11. EINAMIEJI PRIEŽIŪROS VEIKSMAI

Visi priežiūros veiksmai turi būti atliekami išėmus kištuką iš rozetės. Prieš kiekvieną įrengimo įjungimą: - Patikrinti maitinamojo laido būklę. - Patikrinti, ar ventiliacinės angos nėra uždengtos ar nešvarios. Jei reikia,10 atidengti / nuvalyti vos drėgna šluoste. - Patikrinti perjungiklio darbą Įjungus, reikia patikrinti komutatoriaus šepetėlių kibirkščiavimą, guolių ir pavaros darbo garsą, darbo tolygumą. Po kiekvieno naudojimo: - Išimti kištuką iš rozetės, kad įrenginio negalėtų įjungti atsitiktiniai asmenys arba kad jis neįsijungtų pernešant jį į kitą vietą. - Nuvalyti įrenginio korpusą, ventiliacines angas, perjungiklį, rankeną naudojant suspaustą orą su maks. 0,3 MPa slėgiu, sausą šluostę be cheminių priemonių ar tirpiklių. Įrenginį laikyti vaikams neprieinamojo vietoje, jei įmanoma, originaliame įpakavime.

12. ATSARGINĖS DALYS IR PRIEDAI

Norint įsigyti atsargines dalis ar priedus, reikis susisiekti su „Dedra-Exim“ servisu. Kontaktiniai duomenys yra instrukcijos 1 puslapyje.

13. SAVARANKIŠKAS GEDIMŲ ŠALINIMAS

Dėmesio: prieš pradedant savarankiškai šalinti gedimus, reikia išjungti įrenginį iš rozetės ir įsitikinti, kad jis neveikia. PROBLEMA PRIEŽASTIS SPRENDIMAS Įrenginys neveikia Maitinimo laidas yra netinkamai pajungtas arba pažeistas Giliau įstumti kištuką į rozetę, patikrinti maitinimo laidą. Pastebėjus, kad maitinimo laidas buvo pažeistas, atiduoti įrenginį į servisą. Rozetėje nėra įtampos Patikrinti įtampą rozetėje. Patikrinti, ar nesuveikė saugiklis. Sugedo įjungiklis Pakeisti įjungiklį nauju – atiduoti įrenginį į servisą. Variklis neturi galios, sunkiai veikia Susidėvėjo šepečiai. Pakeisti naujais – atiduoti įrenginį į servisą. Jaučiamas degančios izoliacijos kvapas Reikia pataisyti variklį – atiduoti įrenginį į servisą. Variklis perkaista Užsikimšo ventiliacinės angos Prapūsti suspaustu oru. Labai mažas darbo efektyvumas Susidėvėjo darbinis antgalis Pakeisti darbinį antgalį nauju.

14. ĮRENGINIO KOMPLEKTACIJA BAIGIAMOSIOS

PASTABOS Įpakavime turi būti: Smūginis veržliasukis DED7973, galvučių komplektas (17 mm, 19 mm, 21 mm, 22 mm) Baigiamosios pastabos Užsakant atsargine dalis, prašome nurodyti PARTIJOS numerį, nurodytą informacinėje lentelėje. Prašome aprašyti pažeistą dalį ir nurodyti orientacinį įrenginio pirkimo laiką. Garantiniame laikotarpyje remontai yra atliekami remiantis Garantiniame lape nurodytomis sąlygomis. Prašome pateikti produktą, dėl kurio yra pateikiama pretenzija, remontui jo pirkimo vietoje (pardavėjas privalo priimti tokį produktą) arba atsiųsti į „DEDRA-EXIM“ centrinį servisą. Prašome pridėti importuotojo išrašytą Garantinį lapą. Be šio dokumento remontas bus laikomas pogarantiniu remontu. Garantiniame laikotarpyje remontą atlieka Centrinis servisas. Sugedusi produktą reikia išsiųsti į servisą (siuntimo išlaidas padengia vartotojas).

Apvalus fiksuojamas žiedas

Plieninis rutuliukas

Plieninis rutuliukas

Iš išorės įleidžiami dantyti tarpikliai

Kryžminiai varžtai su plokščia galvute

ĮRANGOS UTILIZAVIMĄ (taikoma naudojant buityje) Aukščiau pateiktas ženklas patalpintas ant produktų arba pavaizduotas prie produktų pridėtuose dokumentuose informuoja, kad sugedusius elektrinius ir elektroninius įrenginius draudžiama išmesti kartu su buitinėmis atliekomis. Norėdami utilizuoti, pakartotinai naudoti ar susigrąžinti tokių produktų sudedamąsias dalis, privalote atiduoti prietaisą į specializuotą surinkimo centrą, kur galėsite tai padaryti nemokamai. Informaciją apie sunaudotas technikos surinkimo vietas galite sužinoti iš vietinės valdžios, pvz. internetiniuose puslapiuose. Tinkamai utilizuodami techniką padedate saugoti vertingus išteklius ir išvengti neigiamo poveikio sveikatai bei aplinkai, kuriems gali kilti pavojus dėl netinkamo atliekų tvarkymo. Netinkamai utilizuojant atliekas gresia baudos, numatytos atitinkamose vietinėse taisyklėse. Naudotojai Europos Sąjungoje Norėdami utilizuoti elektrinius arba elektroninius įrenginius, susisiekite su artimiausiu šių įrenginių pardavimo centru arba su tiekėju, kuris suteiks Jums papildomos informacijos. Atliekų utilizavimas ne Europos Sąjungos šalyse Šis ženklas galioja tik Europos Sąjungos šalyse. Norėdami utilizuoti šį produktą, susisiekite su vietine valdžia arba su pardavėju ir sužinokite daugiau informacijos apie tinkamą jo utilizavimo būdą. Originalios instrukcijos vertim

Garantinis lapas Elektrinis smūginis veržliasukis Katalogo Nr: DED7973 Partijos numeris: ..................................................... (toliau – Produktas) Produkto pirkimo data : …………………………………. Pardavėjo antspaudas : ………………….. Pardavėjo parašas ir data : ................................................ Vartotojo pareiškimas:

Patvirtinu, kad buvau informuotas apie garantijos sąlygas ir taisyklių, išvardytų Naudojimo instrukcijoje ir Garantiniame lape, nepaisymo pasekmes. Šios garantijos sąlygos yra man žinomos, ką patvirtinu savo parašu:

data ir vieta vartotojo parašas

I. Atsakomybė už Produktą:

1. Garantijos suteikėjas – „DEDRA EXIM“ Sp. z o.o. su būstine

adresu: ul. 3 Maja 8, 05-800 Pruškuvas, KRS 0000062517, Varšuvos apylinkės teismas, Valstybinio teismo registro XIV ūkinis skyrius, Mokesčiu mokėtojo kodas 527-020-49-33, Įstatinis kapitalas: 100 980,00 PLN.

2. Šiame garantiniame lape nurodytomis sąlygomis Garantijos

suteikėjas suteikia garantiją Produktui iš Garantijos suteikėjo asortimento.

3. Garantijos pagrindu atsakomybė yra priimama tik už defektus,

esančius Produkte jo išdavimo Vartotojui metu.

4. Garantijos pagrindu Vartotojas gauna teisę nemokamai

suremontuoti Produktą, jei defektas buvo aptiktas garantijos galiojimo metu. Apie Produkto remonto būdą (remonto atlikimo metodą) sprendžia Garantijos suteikėjas. Jei Garantijos suteikėjas nuspręstų, kad remontas yra neįmanomas, Garantijos suteikėjas pasilieka sau teisę pakeisti elementą su defektu arba visą Produktą kitu, veikiančiu teisingai, sumažinti Produkto kainą arba anuliuotu sutartį.

5. Vartotojo, kuris pagal 1964 m. balandžio 23 d. Civilinį kodeksą

nėra laikomas vartotoju, atveju Garantijos suteikėjo atsakomybė dėl kompensacijos, susijusi su šia garantija ir (arba) jos sudarymu ir vykdymu, nepriklausomai nuo formos, yra apribota iki maksimaliai Produkto su defektu vertės.

II. Garantijos laikotarpis:

Produkto elementai, kuriems veikia garantija Garantinės apsaugos trukmė Elektrinis smūginis veržliasukis 24 mėnesiai, skaičiuojant nuo Produkto pirkimo datos, nurodytos šiame Garantiniame lape Galvutės, kiti elementai Elementai, kuriems garantija negalioja

III. Naudojimosi garantija sąlygos:

1. Vartotojas privalo patiekti užpildytą Produkto Garantinį lapą ir

Produkto pirkimą patvirtinantį dokumentą (pvz. kasos čekis, sąskaita-faktūra ir pan.). Tam, kad pretenzijos nagrinėjimo procesas vyktų sklandžiai, rekomenduojama, kad Vartotojas kartu su Produktu perduotų visus elementus, nurodytus „Komplektacijos sąraše“, esančiame Naudojimo instrukcijoje.

2. Vartotojas privalo laikytis Naudojimo instrukcijoje ir Garantiniame

lape nurodytų rekomendacijų.

3. Garantija galioja tik Lenkijos Respublikos ir ES teritorijoje.

IV. Garantija neapima Produkto defektų, atsiradusių dėl to, kad:

1. Vartotojas nesilaikė sąlygų, nurodytų Naudojimo instrukcijoje, ypač

susijusių su teisingu naudojimu, priežiūra ir valymu;

2. Vartotojas naudojo priežiūros ar valymo priemones, neatitinkančias

sąlygas nurodytas Naudojimo instrukcijoje;

3. Vartotojas netinkamai sandėliavo ir transportavo Produktą;

4. Vartotojas savarankiškai keitė ir (arba) modifikavo Produktą,

negavęs Garantijos suteikėjo sutikimo;

5. Vartotojas naudojo Produkte eksploatacines medžiagas,

neatitinkančias Naudojimo instrukcijos sąlygų. Vartotojas, kuris pagal 1964 m. balandžio 23 d. Civilinį kodeksą nėra laikomas vartotoju, praranda garantiją Produktui, jei:

1. Vartotojas pašalino, pakeitė arba sugadino serijos numerius, datas

ir informacines lenteles;

2. Vartotojas pažeidė plombas arba ant jų matosi Vartotojo veiksmų

pėdsakai. Dėmesio! Veiksmus, susijusius su kasdieniu Produkto aptarnavimu, nurodytu pvz. Naudojimo instrukcijoje, Vartotojas atlieka pats ir savo sąskaita.

V. Pretenzijos pateikimo procedūra:

1. Pastebėjus, kad Produktas veikia neteisingai, prieš pateikiant

pretenziją, reikia įsitikinti, kad visi veiksmai, aprašyti Naudojimo instrukcijoje, buvo atlikti teisingai.

2. Pretenziją rekomenduojama pateikti nedelsiant, geriausiai per 7

dienas nuo Produkto defekto aptikimo. Vartotojas, kuris pagal 1964 m. balandžio 23 d. Civilinį kodeksą nėra laikomas vartotoju, praranda garantiją Produktui, jei nepateikia pretenzijos per 7 dienas.

3. Pretenziją galima pateikti pvz. Produkto pirkimo punkte,

garantiniame servise arba raštu adresu: „DEDRA EXIM“ Sp. z o. o., ul. 3 Maja 8, 05-800 Pruškuvas. Vartotojas gali pateikti pretenziją, pasinaudodamas blanku, kuris yra internetinėje svetainėje: www.dedra.pl (Pretenzijos garantiniame laikotarpyje pateikimo forma). Garantinių servisų atskirose šalyse adresai yra nurodyti svetainėje: www.dedra.pl. Jei konkrečioje šalyje nebūtų garantinio serviso, pretenzijas dėl garantijos rekomenduojama siųsti adresu: „DEDRA EXIM“ Sp. z o. o., ul. 3 Maja 8, 05-800 Pruškuvas, Lenkija. Mając Dėl Vartotojo saugumo draudžiama naudoti Produktą su defektais. Dėmesio!!! Produkto su defektais naudojimas kelia pavojų Vartotojo sveikatai ir gyvybei. Veiksmai, susiję su garantija, bus atlikti per 14 darbo dienų skaičiuojant nuo Produkto, dėl kurio yra pateikiama pretenzija, pristatymo dienos.

4. Prieš pristatant Produktą, dėl kurio yra pateikiama pretenzija,

rekomenduojama jį nuvalyti. Produktą, dėl kurio yra pateikiama pretenzija, reikia kruopščiai supakuoti, kad jis būtų apsaugotas nuo pažeidimų transporto metu – rekomenduojama pristatyti produktą originalioje pakuotėje.

5. Garantijos laikotarpis yra pratęsiamas tiek, kiek Vartotojas negalėjo

juo naudotis dėl garantijos apimto defekto.

6. Gwarancja Ši garantija neriboja, neišskiria bei nesustabdo

Vartotojo teisių dėl parduotos prekės neatitikimo arba prekės defekto.
