WZAC 24150 - Compresseur Workzone - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Compresseur à piston, puissance de 2 HP, débit d'air de 150 L/min, pression maximale de 8 bars.
Utilisation	Idéal pour les travaux de bricolage, gonflage de pneus, pulvérisation de peinture et alimentation d'outils pneumatiques.
Maintenance et Réparation	Vérifier régulièrement le niveau d'huile, nettoyer le filtre à air, et effectuer des contrôles de sécurité sur les raccords.
Sécurité	Utiliser des lunettes de protection, ne pas dépasser la pression maximale, et éviter les environnements humides.
Informations Générales	Poids de 30 kg, dimensions compactes pour un rangement facile, garantie de 2 ans.

FOIRE AUX QUESTIONS - WZAC 24150 Workzone

Comment puis-je démarrer le compresseur Workzone WZAC 24150 ?

Assurez-vous que le compresseur est branché et que le réservoir est rempli d'huile si nécessaire. Tournez le bouton d'alimentation sur 'ON' et attendez que le compresseur atteigne la pression souhaitée avant de l'utiliser.

Que faire si le compresseur ne démarre pas ?

Vérifiez que le câble d'alimentation est correctement branché. Assurez-vous également que le disjoncteur n'a pas sauté et que le bouton de sécurité est en position 'ON'.

Comment puis-je régler la pression de sortie du compresseur ?

Utilisez le régulateur de pression pour ajuster la sortie. Tournez le bouton du régulateur dans le sens des aiguilles d'une montre pour augmenter la pression et dans le sens inverse pour la diminuer.

Le compresseur fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal lors du fonctionnement. Cependant, si le bruit est excessif ou s'il y a des bruits de cliquetis ou de grincement, arrêtez le compresseur et vérifiez qu'il n'y a pas de pièces desserrées ou endommagées.

Comment entretenir le compresseur Workzone WZAC 24150 ?

Pour un bon entretien, nettoyez régulièrement le filtre à air, vérifiez le niveau d'huile et changez-le si nécessaire. De plus, vidangez l'eau du réservoir après chaque utilisation.

Que faire si le compresseur ne maintient pas la pression ?

Vérifiez les raccords et les tuyaux pour détecter d'éventuelles fuites. Assurez-vous également que le clapet anti-retour fonctionne correctement et que le régulateur de pression est en bon état.

Quelle est la capacité du réservoir du compresseur Workzone WZAC 24150 ?

Le compresseur Workzone WZAC 24150 a une capacité de réservoir de 24 litres.

Puis-je utiliser le compresseur pour gonfler des pneus ?

Oui, le compresseur Workzone WZAC 24150 peut être utilisé pour gonfler des pneus, mais assurez-vous d'utiliser l'embout approprié et de régler la pression correctement.

Le compresseur a-t-il une garantie ?

Oui, le compresseur Workzone WZAC 24150 est généralement accompagné d'une garantie de 2 ans, mais veuillez vérifier les détails spécifiques de votre achat.

MODE D'EMPLOI WZAC 24150 Workzone

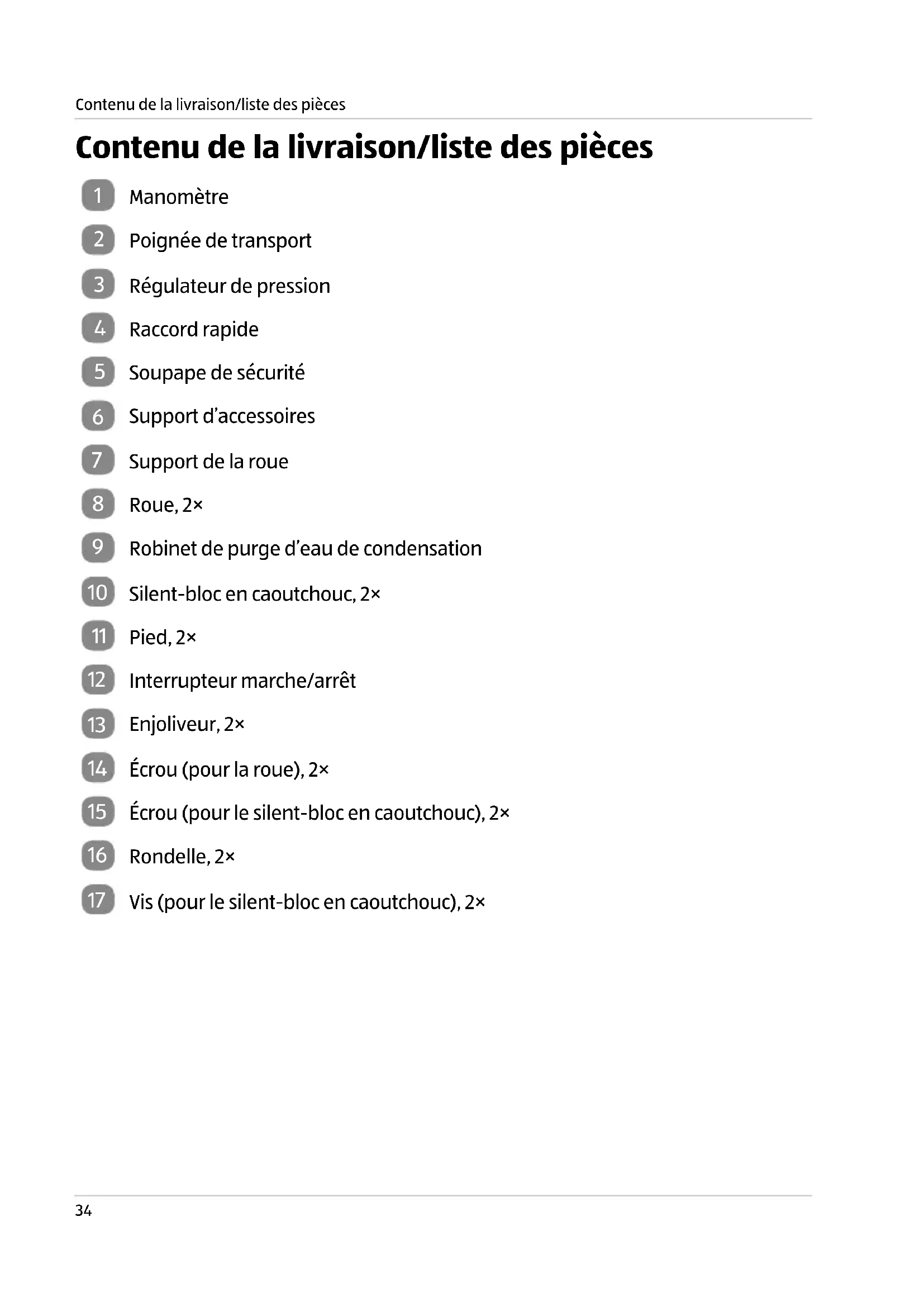

Contenu de la livraison/liste des pièces

Poignée de transport

Régulateur de pression

Robinet de purge d’eau de condensation

Silent-bloc en caoutchouc, 2×

Interrupteur marche/arrêt

Écrou (pour la roue), 2×

Écrou (pour le silent-bloc en caoutchouc), 2×

Vis (pour le silent-bloc en caoutchouc), 2×Codes QR

Aller rapidement et facilement au but avec les codes QR Si vous avez besoin d’informations sur les produits, de pièces de rechange ou d’ac- cessoires, de données sur les garanties fabricant ou sur les unités de service ou si vous souhaitez regarder confortablement des instructions en vidéo – avec nos codes QR, vous parvenez au but en toute facilité. Les codes QR, qu’est-ce? Les codes QR (QR = Quick Response) sont des codes graphiques qui peuvent être lus à l’aide d’un appareil photo du smartphone et qui contiennent par exemple un lien vers un site Internet ou des données de contact. Votre avantage: plus de frappe contraignante d’adresses Internet ou de données de contact! Comment faire? Pour scanner les codes QR, vous avez simplement besoin d’un smartphone, d’un lecteur de codes QR installé ainsi que d’une connexion Internet. Vous trouverez généralement un lecteur de codes QR gratuitement dans l’App Store de votre smartphone. Testez dès maintenant Scannez simplement le code QR suivant avec votre smartphone pour en savoir plus sur votre nouveau produit ALDI. Votre portail de services ALDI Toutes les informations mentionnées plus haut sont également disponibles sur Internet via le portail de services ALDI sous www.aldi-service.ch. L’exécution du lecteur de codes QR peut entraîner des frais pour la connexion Internet en fonction de votre tarif.Généralités

Généralités Lire le mode d’emploi et le conserver Ce mode d’emploi fait partie intégrante du compresseur. Il contient des informations importantes sur la sécurité, l’utilisation et l’entretien. Lisez attentivement le mode d’emploi avant d’utiliser le compresseur. Veillez tout particulièrement aux consignes de sécurité et avertisse- ments. Le non-respect des instructions de ce mode d’emploi peut provoquer de graves blessures ou endommager le compresseur. L’utilisation de cet appareil doit se faire en conformité avec les dispositions locales ou nationales en vigueur. Conservez ce mode d’emploi à un endroit sûr pour une réfé- rence future. Il est impératif de transmettre le manuel à tout autre possesseur ulté- rieur du compresseur. Légende des symboles Les symboles et mots signalétiques suivants sont utilisés dans la présente notice, sur le compresseur ou sur l’emballage. AVERTISSEMENT! Indique une situation dangereuse qui, si elle est ignorée, peut provoquer la mort ou des blessures graves. ATTENTION! Indique une situation dangereuse qui, si elle est ignorée, peut entraîner des blessures légères ou modérées. AVIS! Avertit contre les possibles dommages matériels. Ce symbole vous offre des informations complémentaires utiles pour le montage et l’utilisation. Déclaration de conformité (voir chapitre «Déclaration de conformité»): Les produits marqués par ce symbole répondent à toutes les consignes communautaires de l’Espace Économique Européen. Lisez le mode d’emploi.Généralités

Portez une protection auditive. Signal général d’avertissement Avertissement contre les risques d’électrocution Avertissement contre la température élevée de certaines parties de l’appareil. Les surfaces du compresseur peuvent s’échauffer pendant le fonctionnement.

Avertissement: Le compresseur peut se mettre en marche sans

avertissement. Interdiction: Ne pas mettre en marche le compresseur sans que le tuyau pneumatique ne soit raccordé. Le compresseur doit toujours être en position droite. Le compresseur ne doit pas être entreposé sur un plan incliné. Garantie fabricant de 36 mois Ce symbole représente la puissance moteur du compresseur. Le niveau de puissance acoustique garanti LWA est de 97dB.Sécurité

Sécurité Utilisation conforme à l’usage prévu Le compresseur est destiné exclusivement à l’utilisateur privé dans le domaine du bricolage et est conçu pour une production d’air comprimé pour des outils pneumatiques. Toutes autres applications sont formellement exclues et ne font pas partie de l’utilisa- tion prévue. Le fabricant ou commerçant décline toute responsabilité pour des blessures, pertes ou dommages survenus par une utilisation non conforme ou contraire à l’usage prévu. Des exemples pour une utilisation contraire à l’usage prévu ou incorrecte sont:

• L’utilisation du compresseur à d’autres fins que celles prévues;

• Le non-respect des consignes de sécurité et avertissements ainsi que des consignes de montage, d’exploitation, d’entretien et de nettoyage contenues dans ce mode d’emploi;

• Le non-respect des règles spécifiques et/ou générales relatives à la prévention des accidents, la médecine du travail ou la sécurité applicables lors de l’utilisation du compresseur;

• L’utilisation d’accessoires et pièces de rechange non destinés au compresseur;

• Des modifications effectuées sur le compresseur;

• La réparation du compresseur par une personne autre que le fabricant ou un professionnel;

• L’utilisation commerciale, artisanale ou industrielle du compresseur;

• L’utilisation ou l’entretien du compresseur par des personnes non familiarisées avec son utilisation et/ou qui ne comprennent pas les risques liés à cette dernière. Risques résiduels Malgré une utilisation conforme à l’usage prévu, des risques résiduels évidents ne peuvent pas être exclus complètement. L’utilisation de ce type de compresseur peut entraîner les risques suivants:

• Dommages auditifs en cas de non utilisation d’une protection auditive néces- saire;

• Des lésions pulmonaires si aucun masque approprié n’est porté. Consignes de sécurité de base ATTENTION!Les consignes de sécurité suivantes doivent être respectées lors de l’utilisation de ce compresseur pour éviter les chocs électriques, les risques de blessure et d’incendie.Sécurité

Avant d’utiliser le compresseur, lisez toutes les instructions et conservez en bonne place les consignes de sécurité.

1. Veillez à ce que votre zone de travail soit bien rangée.

• Le désordre dans la zone de travail peut provoquer des accidents.

2. Tenez compte des conditions environnementales.

• N’exposez pas le compresseur à la pluie.

• N’utilisez pas le compresseur dans des milieux humides ou mouillés.

• Veillez à ce que la zone de travail soit bien éclairée.

• N’utilisez pas le compresseur dans des endroits exposés à des risques d’incendie ou d’explosion.

3. Protégez-vous contre les chocs électriques.

• Évitez tout contact corporel avec les pièces mises à la terre (par ex. les tuyaux, les radiateurs, les cuisinières, les réfrigérateurs).

4. Tenez les autres personnes à l’écart.

• Ne laissez pas d’autres personnes, en particulier les enfants, toucher le compresseur ou le câble d’alimentation. Tenez-les à l’écart de votre zone de travail.

5. Conservez le compresseur en lieu sûr.

• Une fois utilisé, le compresseur doit être rangé dans une pièce fermée et au sec, hors de portée des enfants.

6. Ne sollicitez pas le compresseur de manière exagérée.

• Vous travaillez mieux et plus sûrement dans la plage de puissance indiquée.

7. Portez des vêtements de travail appropriés.

• Ne portez pas de vêtements amples ou de bijoux qui pourraient être happés par des pièces en mouvement.

• Des chaussures solides sont recommandées pour les travaux à l’exté- rieur.

• Portez un filet à cheveux si vous avez les cheveux longs.

8. Utilisez des équipements de protection.

• Portez des lunettes de protection.

• Utilisez un masque respiratoire pendant les travaux générant de la poussière.Sécurité

9. N’utilisez pas le câble d’alimentation à des fins autres que celles pour

lesquels il a été conçu.

• N’utilisez pas le câble pour retirer la fiche de la prise électrique. Proté- gez le câble de la chaleur, de l’huile et des bords tranchants.

10. Entretenez le compresseur avec soin.

• Gardez le compresseur propre pour travailler de manière confortable et sécurisée.

• Respectez les consignes d’entretien.

• Contrôlez régulièrement la fiche et le câble d’alimentation du com- presseur et faites-les remplacer par un professionnel agréé si ils sont endommagés.

• Contrôlez régulièrement vos rallonges et remplacez-les si elles sont endommagées.

• Gardez les poignées sèches, propres et exemptes d’huile et de graisse.

11. Débranchez la fiche secteur.

• En cas de non-utilisation du compresseur, avant l’entretien et lors du changement d’outils.

12. Évitez tout démarrage intempestif.

• Assurez-vous que l’interrupteur est bien sur «0» avant d’insérer la fiche dans la prise électrique.

13. Utilisez une rallonge électrique pour l’espace extérieur.

• Utilisez à l’air libre uniquement des rallonges électriques prévues à cet effet et marquées en conséquence.

• Usez de prudence dans vos faits et gestes. Soyez rigoureux dans votre travail. N’utilisez pas le compresseur si vous n’êtes pas concentré ou en état de fatigue, ou si vous êtes sous influence de drogues, d’alcool ou de médicaments.

15. Vérifiez que le compresseur n’est pas endommagé.

• Avant de continuer à utiliser le compresseur, vérifiez soigneusement que les dispositifs de protection ou les pièces légèrement endomma- gées permettent d’assurer un fonctionnement sans faille et conforme à l’usage prévu.Sécurité

• Vérifiez si toutes les pièces mobiles fonctionnent parfaitement et ne coincent pas, ou si des pièces sont endommagées. Toutes les pièces doivent être montées correctement et remplir les conditions permet- tant de garantir le bon fonctionnement du compresseur.

• Les dispositifs de protection et pièces endommagés doivent être réparés ou échangés de façon conforme par un spécialiste si rien de contraire n’est indiqué dans le mode d’emploi.

• Les interrupteurs endommagés doivent être échangés dans un atelier de service après-vente.

• N’utilisez pas de compresseur dont les fonctions de l’interrupteur sont inopérantes.

• Pour votre sécurité, utilisez uniquement des accessoires et appareils complémentaires qui sont indiqués dans le mode d’emploi, ou re- commandés et indiqués par le fabricant. L’utilisation d’autres outils ou accessoires qui ne figurent pas dans le mode d’emploi ou dans le catalogue peut représenter un risque de blessure pour l’opérateur.

17. Faites réparer votre compresseur par un électricien qualifié.

• Ce compresseur répond aux dispositions de sécurité en vigueur. Sous risque d’accident pour l’utilisateur, les réparations doivent être unique- ment réalisées par un électricien qualifié avec des pièces de rechange d’origine.

18. Protection contre le bruit.

• Lors de l’utilisation du compresseur, portez une protection auditive.

19. Remplacement du câble d’alimentation.

• Afin d’éviter tout danger, si le câble d’alimentation de l’appareil est endommagé, il doit être remplacé par le fabricant ou par un électricien qualifié. Consignes de sécurité pour la peinture au pistolet

• Ne traitez pas des laques ou solvants d’un point inflammable inférieur à +55°C.

• Ne réchauffez ni la laque ni les solvants.

• En cas de manipulation de liquides toxiques, l’utilisation de dispositifs filtrants (masques) est obligatoire. Respectez également les indications de mesures de protection indiquées par le fabricant de telles substances.Sécurité

• Veillez aux indications sur l’emballage des matières traitées et aux identifications de la réglementation de matières toxiques. Si néces- saire, prenez des mesures de protection supplémentaires, en portant en particulier des vêtements et masques appropriés.

• Les vapeurs de peinture sont hautement inflammables. C’est pourquoi il est strictement interdit de fumer pendant les travaux de peinture au pistolet et dans le local de travail.

• Il est interdit d’utiliser du feu, des flammes nues ainsi que des ma- chines produisant des étincelles sur le lieu de travail.

• Ne conservez pas de nourriture ou boissons dans la zone de travail et ne les consommez pas sur place.

• Les vapeurs de peinture sont toxiques. Évitez de respirer les vapeurs de peinture.

• La zone de travail doit être supérieure à 30m³, et un changement d’air suffisant doit être assuré lors de la projection et du séchage.

• Ne projetez pas contre la direction du vent.

• Lors de la projection de biens inflammables ou dangereux, respectez toujours les réglementations des administrations locales.

• N’utilisez pas le tuyau d’air comprimé en PVC pour manipuler de l’essence, de l’alcool butylique ou du chlorure de méthylène. Ces fluides détruisent le tuyau à air comprimé. Consignes de sécurité relatives au compresseur ATTENTION! Pour votre sécurité, utilisez le compresseur uniquement après avoir lu les consignes de sécurité. AVERTISSEMENT! Risque d’explosion! Il y a un risque d’explosion si vous utilisez le compresseur dans un endroit inadapté et insuffisamment ventilé, à une température ambiante inadaptée ou dans un local dans lequel se trouvent des poussières, acides, vapeurs ou gaz inflammables. − Le compresseur ne doit pas être utilisé ou stocké dans un local en pré- sence de poussières, acides, vapeurs ou gaz inflammables. Il risque d’exploser.Sécurité

− Ne laissez pas le compresseur à proximité de matières facilement inflam- mables. − Les gaz ou vapeurs aspirés par le compresseur ne doivent pas contenir des mélanges pouvant provoquer dans le compresseur des incendies ou explosions. − La température ambiante de fonctionnement doit être comprise entre mi- nimum +5 °C et maximum +40°C. Si elle est inférieure à +5°C, le moteur risque d’être difficile à démarrer, ce qui risque de l’endommager. − Assurez-vous que la température ambiante dans un local fermé ne dé- passe pas +25°C afin de garantir un bon fonctionnement du compresseur même en cas d’utilisation prolongée. − Faites fonctionner le compresseur uniquement dans des locaux bien aérés. − Ne pulvérisez pas d’eau ou de liquides inflammables sur le compresseur. AVERTISSEMENT! Risque de blessure! La cuve à air comprimé du compresseur est toujours sous pression lorsque ce dernier fonctionne et qu’il n’a pas été mis à l’atmosphère. Si le compresseur est endommagé, que certains éléments ne sont pas bien serrés, ou que les flexibles utilisés sont inappropriés ou abîmés, il y a un risque de mise à l’atmosphère avec une forte pression. Il y a un risque de blessure. − Le compresseur ne doit pas être utilisé si la cuve présente des défauts susceptibles de mettre en danger l’utilisateur ou des tiers. − Vérifiez avant chaque utilisation que la cuve ne présente pas de rouille ou de dommages. En cas de dommages apparents, contactez rapidement notre service après-vente à l’aide de l’adresse de service indiquée sur la carte de garantie. − Ne mettez pas en marche le compresseur avant d’avoir raccordé le tuyau d’air comprimé. − Il est strictement interdit de percer, souder ou déformer la cuve. − N’utilisez en aucun cas le compresseur si la cuve est endommagée ou déformée. − Assurez-vous que la cuve a bien été mise à l’atmosphère avant de desser- rer les raccords, de monter ou démonter des outils pneumatiques.Sécurité

− Utilisez pour l’air comprimé exclusivement des tuyaux pneumatiques qui sont adaptés à la pression maximale du compresseur. − Utilisez un tuyau pneumatique équipé d’un système de blocage de sécurité si vous travaillez avec une pression de 7 bar ou plus. − N’essayez pas de réparer les tuyaux endommagés mais remplacez les. − Ne transportez jamais le compresseur lorsque la cuve est sous pression. AVERTISSEMENT! Risque de choc électrique! Une installation électrique défectueuse ou une tension réseau trop élevée peut provoquer des chocs électriques. − Branchez le compresseur uniquement si la tension du secteur est conforme aux indications mentionnées sur la plaque signalétique du compresseur. − Ne branchez le compresseur que sur une prise électrique bien accessible afin de pouvoir le couper rapidement du réseau électrique en cas de panne. − Posez le câble d’alimentation de façon à écarter tout risque de chute. − Ne pliez pas le câble d’alimentation et ne le posez pas sur des arêtes vives. − Lorsque le compresseur n’est pas utilisé, avant de le transporter, de le nettoyer ou de l’entretenir, veillez à toujours retirer la fiche de la prise de courant. − N’utilisez pas le compresseur si le câble d’alimentation ou la fiche est en- dommagé. Remplacez toute pièce endommagée par une pièce d’origine en vous adressant à un centre de service agréé. Adressez-vous pour cela à notre service après-vente, à l’aide de l’adresse de service indiquée sur la carte de garantie. − Faites fonctionner le compresseur via un dispositif à courant différen- tiel-résiduel (RCD) avec un courant de déclenchement de 30mA max. L’emploi d’un disjoncteur différentiel minimise le risque d’une décharge électrique.Sécurité

AVERTISSEMENT! Risque de brûlure! Le compresseur et ses conduits peuvent devenir très chauds pendant son fonc- tionnement. Prenez donc garde à ne pas vous brûler. − Ne touchez pas le compresseur et les conduits afin d’éviter les brûlures. − Travaillez avec prudence. AVERTISSEMENT! Risque de blessure! Le jet d’air comprimé produit par le compresseur a une très forte pression. Une manipulation non conforme du compresseur ou du jet d’air comprimé peut entraîner des risques de blessure. − Ne dirigez jamais le jet d’air ou les outils pneumatiques reliés au compres- seur sur des personnes ou animaux. − N’utilisez pas le jet d’air pour nettoyer les vêtements que vous portez. − N’introduisez pas d’objets ou les mains à l’intérieur de la grille de protec- tion du compresseur. − Tenez les enfants et les animaux à l’écart de la zone de travail du compres- seur. − Lorsque vous retirez le raccord du tuyau, retenez le raccord à la main pour éviter des blessures par le tuyau qui rebondit. − Veillez à ce que tous les tuyaux et outils pneumatiques soient adaptés à la pression de travail maximale autorisée du compresseur. − Pour une pression supérieure à 7 bar, nous recommandons de fixer les tuyaux d’air comprimé à un câble de sécurité (un câble d’acier par ex). − Portez des lunettes et un masque afin de vous protéger contre les corps étrangers et les débris. − Vérifiez la présence de corrosion et d’autres dommages avant chaque utilisation du compresseur. Le compresseur ne doit pas être utilisé avec un réservoir sous pression/cuve à air comprimé endommagé ou rouillé. En cas de corrosion ou de dommages, contactez le fabricant à l’aide de l’adresse de service indiquée sur la carte de garantie.Première utilisation

AVIS! Risque d’endommagement! Une manipulation non conforme du compresseur peut provoquer des dom- mages sur celui-ci. − N’introduisez pas d’objets dans le compresseur. − Pour déplacer le compresseur, utilisez uniquement la poignée prévue pour son transport. − Maintenez toujours le compresseur en position verticale. − Lors de la mise en route (démarrage), une brève chute de tension peut intervenir, surtout en cas de mauvaise qualité du réseau. Ces chutes de tension peuvent influencer d’autres appareils (par ex. scintillement d’une lampe). Si l’impédance du réseau est Z max < 0,322 Ω, ces interférences sont peu pro- bables. Pour plus d’informations, contactez votre compagnie d’électricité locale. Première utilisation Vérifier le compresseur et le contenu de la livraison AVERTISSEMENT! Risque d’ingestion et d’étouffement! Les enfants ne doivent pas jouer avec les sachets en plastique, les films ou les petites pièces. Les enfants peuvent avaler des petites pièces ou se passer le film au-dessus de la tête et s’étouffer. − Tenez les enfants à l’écart du compresseur, des petites pièces et du matériel d’emballage. − Le compresseur n’est pas un jouet pour enfants.Première utilisation

ATTENTION! Risque de blessure! Le compresseur est très lourd. Si vous le sortez tout seul de son emballage, vous risquez de vous blesser. − Ne retirez pas le compresseur tout seul de son emballage mais avec l’aide d’autres personnes.

1. Soulevez le compresseur de l’emballage.

2. Le compresseur doit être placé sur un sol plat et stable.

3. Vérifiez si le contenu de la livraison est complet (voir fig. A et B).

4. Vérifiez si le compresseur ou les différents composants présentent des dommages.

Si c’est le cas, n’utilisez pas le compresseur. Adressez-vous au fabricant à l’aide de l’adresse de service indiquée sur la carte de garantie.

5. Si possible, conservez l’emballage original pour pouvoir vous y référer

6. Éliminez le matériel d’emballage dont vous n’avez plus besoin comme décrit au

chapitre «Élimination». Montez le compresseur

• Si possible, montez le compresseur avec l’aide d’une autre personne.

• Assurez-vous de disposer d’assez de place avant de monter le com- presseur.

• Pour les prochaines étapes du montage, utilisez deux clés plates SW13 et une clé plate SW19 (non fournies). Montez le silent-bloc en caoutchouc

à travers le silent-bloc en caoutchouc

et le trou de vis du pied

2. Vissez fermement le silent-bloc en caoutchouc avec l’écrou

3. Procédez de la même manière avec le deuxième silent-bloc.

à travers le support de la roue

2. Fixez la vis de la roue à l’aide d’une clé plate SW13 et visser la roue avec l’écrou

4. Fixez la deuxième roue de la même manière.Utilisation

Utilisation AVIS! Risque d’endommagement! Si vous exploitez le compresseur avec de longs câbles, rallonges ou tambours de câble, ceci peut provoquer une baisse de tension et éviter le démarrage du moteur. − Si possible, n’utilisez pas de longs câbles, rallonges ou tambours de câble. AVIS! Risque d’endommagement! Si vous installez le compresseur à un endroit inadapté ou si vous le manipulez de manière non conforme, vous risquez de l’endommager. − Installez le compresseur sur un sol facilement accessible, plat, au sec et suffisamment stable. Ne posez pas le compresseur sur le rebord ou le bord d’une surface de travail. − Évitez l’accumulation de chaleur en n’entreposant pas le compresseur directement contre un mur ou similaire. Veillez à ce que les fentes d’aéra- tion restent libres. La distance entre le compresseur et les murs doit être d’au moins 1 mètre. − Assurez-vous que le compresseur ne bouge pas de son endroit initial durant son fonctionnement. − Pendant son fonctionnement, veillez à ce que le compresseur soit toujours sur ses pieds. − Ne posez jamais le compresseur sur ou près de surfaces chaudes. − Installez le compresseur à un endroit avec de l’air sec et propre. Ne l’uti- lisez pas dans des espaces humides ou sous la pluie, ainsi que dans des zones ou un jet d’eau est utilisé. − Veillez à ce que l’air aspiré soit sec et sans poussière.Utilisation

• Le manostat intégré contrôle la pression et la décompression dans le compresseur: Le compresseur s’arrête lorsque la pression dans la cuve d’air atteint la pression maximale préréglée et se remet en marche lorsque la pression dans la cuve d’air descend à la pression minimale préréglée. Réglée en usine, la pression maximale est de 10 bar et la pression mini- male de 8 bar. Si la pression dans la cuve d’air augmente de manière incontrôlée, la soupape de sécurité

s’ouvre automatiquement pour la réduire. En tirant sur la bague de la soupape de sécurité, vous ouvrez manuelle- ment la soupape de sécurité et pouvez ainsi réduire la pression dans la cuve.

• Le compresseur est équipé d’un réducteur de pression. Si nécessaire, vous pouvez configurer la pression de réglage. Beaucoup d’outils pneumatiques requièrent moins de pression que la pression maxi- male produite par ce compresseur.

1. Assurez-vous que le compresseur est monté intégralement comme décrit au

chapitre «Première mise en service».

2. Assurez-vous que le compresseur est hors tension.

L’interrupteur marche/arrêt

doit se trouver en position «0».

3. Vérifiez que le robinet de purge d’eau de condensation

4. Vissez le raccord rapide

à l’aide d’une clé plate SW19.

5. Raccordez un outil pneumatique avec le tuyau à air comprimé sur le raccord ra-

pide jusqu’à ce qu’il s’enclenche de manière audible.

6. Branchez la fiche sur une prise de courant réglementaire.

7. Mettez l’interrupteur marche/arrêt en position «I».

Le compresseur est maintenant allumé et démarre.

8. Pour augmenter la pression, tournez le régulateur de pression

dans le sens des aiguilles d’une montre. Pour diminuer la pression, tournez le régulateur de pression dans le sens contraire des aiguilles d’une montre. La pression est indiquée sur le manomètre

Le manomètre n’est pas étalonné de manière précise. Utilisez le compresseur pour contrôler dans une station-service la pression des pneus, par exemple.

9. Pour arrêter le compresseur, mettez l’interrupteur marche/arrêt en position «0».

10. Lorsque vous n’utilisez plus le compresseur, retirez la fiche secteur de la prise de

11. Purgez le compresseur à l’aide de l’outil pneumatique raccordé.Sécurité anti-surcharge

12. Pour retirer l’outil pneumatique du compresseur, repoussez légèrement le raccord

rapide. Pour ce faire, tenez fermement le raccord à la main. Vous pouvez également accrocher l’outil pneumatique au support d’accessoires

13. Nettoyez le compresseur comme décrit au chapitre «Nettoyage».

Sécurité anti-surcharge Le compresseur est équipé d’une sécurité anti-surcharge. En cas de surcharge, la sécurité anti-surcharge s’enclenche automatiquement afin d’éviter une surchauffe du compresseur. Si la sécurité anti-surcharge s’est enclenchée, procédez de la manière suivante:

1. Eteignez le compresseur en mettant l’interrupteur marche/arrêt

2. Attendez jusqu’à ce que le compresseur soit refroidi.

3. Mettez l’interrupteur marche/arrêt sur la position «I» pour remettre en marche le

compresseur. Nettoyage et maintenance AVERTISSEMENT! Risque d’explosion! La cuve d’air comprimé ainsi que les outils qui y sont raccordés peuvent être sous pression. Une mauvaise manipulation peut provoquer un risque d’explosion. − Purgez complètement le compresseur avant d’entamer des travaux de nettoyage ou de maintenance sur le compresseur. − Veillez à entretenir régulièrement le compresseur et contactez sans délai un atelier spécialisé agréé pour les travaux de maintenance et de répara- tion nécessaires. AVERTISSEMENT! Risque de brûlure! Pendant leur fonctionnement, le compresseur devient chaud et risque de vous brûler. − Laissez le compresseur se refroidir complètement avant d’entamer des travaux de nettoyage ou de maintenance sur le compresseur.Nettoyage et maintenance

AVIS! Risque de court-circuit! L’eau ou tout autre liquide infiltré dans le boîtier peut provoquer un court- circuit. − Débranchez la fiche secteur de la prise de courant avant de commencer tout travail de nettoyage ou de maintenance. − Ne plongez jamais le compresseur dans l’eau ou dans d’autres liquides. − N’utilisez pas de nettoyeur à haute pression pour le nettoyage du compresseur. − Veillez à ce qu’il n’y ait pas d’infiltration d’eau ou d’autres liquides dans le boîtier. − Avant le nettoyage, séparez le flexible et les outils à air comprimé. AVIS! Risque d’endommagement! Des travaux de nettoyage et de maintenance inappropriés ou irréguliers peuvent endommager le compresseur. − Gardez aussi propres et exempts de poussière que possible les dispositifs de protection, les fentes d’aération et le boîtier moteur. − Nettoyez le compresseur après chaque utilisation. − N’utilisez aucun produit de nettoyage agressif, aucune brosse métallique ou en nylon, ainsi qu’aucun ustensile de nettoyage tranchant ou métal- lique tel qu’un couteau, une spatule dure ou un objet similaire. Ceux-ci peuvent endommager les surfaces. Nettoyer le compresseur

1. Mettez l’interrupteur marche/arrêt

2. Avant le nettoyage, retirez la fiche réseau de la prise de courant.

3. Laissez refroidir complètement le compresseur.

4. Purgez le compresseur à l’aide de l’outil d’air comprimé branché.

5. Débranchez avant le nettoyage les outils d’air comprimé du compresseur.

6. Eliminez l’eau de condensation comme décrit au chapitre «Purge de l’eau de

7. Nettoyer les protections, les fentes d’aération et le boîtier du moteur avec un

8. Essuyez le compresseur avec un chiffon humide et éventuellement avec un

produit nettoyant doux.

9. Veillez à bien sécher toutes les pièces.

Purgez l’eau de condensation AVIS! Risque d’endommagement! En cas de présence d’air comprimé dans la cuve, l’eau de condensation jaillit sous forte pression lors de l’ouverture du robinet de purge. − Réduisez la pression de la cuve avant d’ouvrir le robinet de purge. − Ouvrez toujours le robinet de purge avec prudence sans ouvrir complète- ment la vis. AVIS! Danger pour l’environnement! L’eau de condensation contient de l’huile. Sa présence dans l’environnement ou dans une canalisation entraîne une pollution de l’environnement. − Eliminez l’eau de condensation huileuse exclusivement avec les déchets toxiques conformément aux réglementations locales en vigueur. Afin de garantir une longue durée de vie de la cuve, nous recomman- dons de purger l’eau de condensation après chaque utilisation.

1. Mettez l’interrupteur marche/arrêt

2. Retirez la fiche secteur de la prise de courant.

3. Laissez refroidir complètement le compresseur.

4. Purgez le compresseur à l’aide de l’outil d’air comprimé branché.

5. Séparez les outils d’air comprimé du compresseur.

6. Ouvrez le robinet de purge d’eau de condensation

en tournant la vis de fermeture contre le sens des aiguilles d’une montre.Nettoyage et maintenance

7. Inclinez le compresseur de façon à ce que le robinet de purge se trouve au point le

plus bas de la cuve. L’eau de condensation peut s’écouler maintenant complètement.

8. Fermez le robinet de purge en tournant la vis de fermeture dans le sens des

aiguilles d’une montre. Remplacer le câble d’alimentation AVERTISSEMENT! Risque de choc électrique! Un câble d’alimentation endommagé ou mal installé peut entraîner un risque d’électrocution. − Lorsque le câble d’alimentation est endommagé, celui-ci doit être rempla- cé par le service après-vente du fabricant ou une personne de qualifica- tion similaire afin d’éviter tout danger. Si le câble d’alimentation est endommagé, il doit être remplacé par un câble de raccordement spécial disponible chez le fabricant ou son service après-vente. Contrôler le compresseur Vérifiez régulièrement l’état du compresseur. Vérifiez entre autre que: − l’interrupteur marche/arrêt

est intact, − la vis de purge le robinet de purge d’eau de condensation

fonctionne normalement, − les accessoires sont dans un état irréprochable, − le câble d’alimentation et la fiche secteur sont intacts, − les fentes d’aération sont propres et dégagées. Utilisez le cas échéant une brosse douce ou un pinceau pour les nettoyer, − La soupape de sécurité

est réglée selon la pression maximale autorisée pour la cuve d’air comprimé. Il est interdit de modifier le réglage de la soupape de sécurité. Si vous constatez un dommage, seul un atelier spécialisé peut y remédier pour écarter tout danger.Transport

Transport AVERTISSEMENT! Risque de choc électrique! Transporter le compresseur pendant son fonctionnement peut entraîner un risque d’électrocution. − Éteignez le compresseur avant chaque transport et retirez la fiche secteur de la prise de courant. AVIS! Risque d’endommagement! Le compresseur risque d’être endommagé et des liquides peuvent s’écouler si vous le transportez de manière non conforme ou si vous le retournez. − Transportez le compresseur sur de courtes distances uniquement en posi- tion verticale. − Protégez le compresseur des chocs et des vibrations lorsque vous le trans- portez dans un véhicule. − Utilisez toujours la poignée pour le transporter. − N’utilisez pas de crochet ou de corde pour lever le compresseur.

1. Retirez la fiche secteur de la prise de courant.

2. Laissez refroidir complètement le compresseur.

3. Purgez le compresseur à l’aide de l’outil d’air comprimé branché.

4. Utilisez la poignée de transport

du compresseur pour le transporter.

5. Sécurisez le compresseur avec une sangle lorsque vous le transportez dans un

véhicule ou une remorque.Stockage

Stockage AVIS! Risque d’endommagement! Un entreposage erroné ou non conforme peut endommager le compresseur. − Avant de stocker le compresseur, retirer la fiche de la prise de courant afin que le compresseur soit séparé du réseau électrique. − Stockez le compresseur et tous les outils pneumatiques raccordés unique- ment après les avoir purgés. − Le compresseur doit être toujours stocké dans un environnement sec. − N’entreposez le compresseur qu’en position debout et ne l’inclinez pas. − Conservez le compresseur dans un endroit inaccessible aux enfants. − Entreposez le compresseur toujours de façon à ce qu’il ne puisse pas être mis en service par des personnes non autorisées.

1. Retirez la fiche secteur de la prise de courant.

2. Laissez refroidir complètement le compresseur.

3. Purgez le compresseur à l’aide de l’outil d’air comprimé branché.

4. Nettoyez le compresseur et retirez l’eau de condensation comme décrit au chapitre

«Nettoyage et entretien».

5. Stockez le compresseur dans un local sec sur une surface plane et sèche.

6. En cas de une non-utilisation prolongée, recouvrez le compresseur afin de le

protéger contre la poussière, etc.Recherche de pannes

Recherche de pannes Problème Origine Solution Le compresseur ne dé- marre pas. Pas de tension réseau. − Vérifiez le câble, la fiche , la sou- pape de sécurité

et la prise électrique. La tension réseau est trop basse. − Assurez-vous que la tension réseau correspond à celle indiquée sur la plaque signalétique du compres- seur. − Évitez d’utiliser des rallonges élec- triques trop longues. − N’utilisez que des rallonges élec- triques avec une section suffisante. La température ambiante est trop basse. − N’utilisez pas le compresseur en dessous d’une température am- biante inférieure à +5°C. Le moteur a sur- chauffé. La sécurité anti-surcharge s’est enclenchée. − Laissez refroidir le moteur, élimi- nez éventuellement l’origine de la surchauffe. Le compresseur ne s’ar- rête pas. La soupape de sécurité

s’active automatiquement une fois que la pression maximale est atteinte. Le compresseur est défectueux. − Pour effectuer des travaux de réparation sur le compresseur, contactez le service après-vente ou un atelier agrégé. Le compresseur tourne mais il n’y a pas de pression. Des joints sont défectueux. − Vérifiez les joints. − Faites remplacer des joints endom- magés par un atelier professionnel ou par le service après-vente. La soupape de sé- curité

n’est pas étanche. − Faites remplacer la soupape de sé- curité par un atelier professionnel ou par le service après-vente. Le robinet de purge d’eau de conden- sation

n’est pas fermé ou n’est pas étanche. − Fermez complètement la vis de purge. − Contrôlez le joint de la vis de purge et remplacez le si nécessaire.Caractéristiques techniques

Problème Origine Solution Le compresseur tourne, la pression est affichée sur le manomètre

mais les outils pneu- matiques ne fonc- tionnent pas. Les raccords de flexibles ne sont pas étanches. − Vérifiez l’état du tuyau pneuma- tique et de tous les raccords avec de l’eau savonneuse et remplacez les si nécessaire. Le raccord rapide

n’est pas étanche. − Vérifiez le raccord rapide et rempla- cez le si nécessaire. Le régulateur de pression

a été réglé avec une pres- sion trop faible. − Augmentez davantage la pression du régulateur de pression. Caractéristiques techniques No d’article: 95075 Modèle: WZAC 241/50 Alimentation: 230 V~/50 Hz Puissance moteur: 1,5 kW Mode d’exploitation*: S3 25 % Vitesse de ralenti n

Pression: max. 10 bar Volume récipient sous pression: 50 l Puissance d’aspiration théorique: env. 240 l/min Température de fonctionnement: +5°C à +40 °C Humidité de l’air: 50 % pour une température de fonctionnement maximale de +40 °C Altitude maximale: 1 000 mètres au-dessus du niveau de la mer Type de protection: IP 20 (protégé contre les corps étrangers solides ≥ 12,5mm, non protégé contre les infiltrations d’eau) Poids de l’appareil: 23,8 kg *Exploitation en arrêt, sans démarrage, sans freinage (durée de jeu 10 min). Pour l’exploitation en arrêt, on indique toujours le pourcentage de la durée de démarrage (25%) pour que pendant les pauses d’exploitation, la surchauffe générée par le refroidissement convectif puisse être évacuée.Information sur les bruits/les vibrations

L’exploitation en arrêt est composée du temps de démarrage et des pauses de refroi- dissement, nommé jeu d’exploitation. La période d’observation est de 10 minutes. 25% de durée de démarrage signifie que l’appareil peut être exploité pendant 2,5minutes avec la puissance nominale, il s’en suit une phase de refroidissement de 7,5minutes. Information sur les bruits/les vibrations AVERTISSEMENT! Risque sanitaire! Travailler sans protection auditive ni vêtements de protection peut engendrer des problèmes de santé. − Portez au travail une protection auditive et un vêtement de protection appropriés. Mesuré selon EN ISO 2151:2008. Le bruit sur le poste de travail peut dépasser 80 dB(A), dans ce cas des mesures de protection pour l’utilisateur sont nécessaires (porter une protection auditive adaptée).

• Niveau de pression acoustique L

• Niveau de puissance acoustique L

• Incertitude K: 2 dB(A) Les valeurs indiquées ci-dessus sont des valeurs d’émissions de bruit et ne repré- sentent donc pas forcément des valeurs de poste de travail fiables. L’interaction entre les niveaux d’émission et d’immission ne permet pas de déduire de manière certaine que d’autres mesures de prévention sont nécessaires ou pas. Des facteurs pouvant influencer le niveau d’immission au poste de travail incluent la spécificité de l’espace de travail et de l’environnement, la durée des influences, autres sources de bruit, etc. Tenez compte aussi pour des valeurs fiables du poste de travail de possibles écarts dans les réglementations nationales. Les informations indiquées ci-dessus per- mettent néanmoins à l’utilisateur de mieux évaluer les dangers et risques.Élimination

Élimination Élimination de l’emballage Éliminez l’emballage selon les sortes. Jetez le carton avec les papiers recyclés, les films avec les matières recyclables. Elimination du compresseur − Eliminez le compresseur en conformité avec les normes en vigueur du pays d’installation. Les appareils usagés ne vont pas dans les déchets ménagers! Ce symbole indique que conformément à la directive relative aux déchets d’équipements électriques et électroniques (2012/19/UE) et aux lois nationales, ce produit ne doit pas être jeté dans les déchets ménagers. Ce produit doit être remis à un centre de collecte prévu à cet effet. Le produit peut par ex. être retourné à l’achat d’un produit similaire ou être remis à un centre de collecte autorisé pour le recy- clage d’appareils électriques et électroniques usagés. En raison des substances potentiellement dangereuses souvent contenues dans les appareils électriques et électroniques usagés, la manipulation non conforme des appareils usagés peut avoir un impact négatif sur l’environnement et la santé humaine. Une élimination conforme de ce produit contribue en outre à une utilisation efficace des ressources naturelles. Pour plus d’informations sur les centres de collecte des appareils usagés, veuillez contacter votre mairie, le service publique responsable des déchets, un service autorisé pour le recyclage du matériel électrique et électronique ou le service de ramassage des déchets ménagers.Déclaration de conformité
