WZAC 24150 - Kompressor Workzone - Kostenlose Bedienungsanleitung

Produkttyp	Kompressor
Marke	Workzone
Modell	WZAC 24150
Stromversorgung	230 V / 50 Hz
Motorleistung	1,5 kW
Maximaldruck	10 bar
Kesselvolumen	50 L
Theoretische Ansaugleistung	ca. 240 L/min
Leerlaufdrehzahl	4000 min-1
Betriebsart	S3 25 % (10 min Zyklus)
Gerätegewicht	23,8 kg
Schalldruckpegel	83 dB(A)
Schallleistungspegel	97 dB(A)
Schutzart	IP20
Betriebstemperatur	+5 °C bis +40 °C
Max. relative Luftfeuchtigkeit	50 % bei 40 °C
Maximale Höhe	1000 m über dem Meeresspiegel
Sicherheit	Sicherheitsventil, Überlastschutz, RCD-Schalter empfohlen
Wartung	Kondenswasser nach jedem Gebrauch ablassen; regelmäßige Reinigung
Ersatzteile	Manometer, Griff, Regler, Schnellkupplung, Ventil, Halterung, Räder, Ablasshahn, Silentblöcke, Fuß, Schalter, Zierblende, Muttern, Schrauben, Unterlegscheiben
Lieferumfang	Kompressor, 2 Räder, 2 Füße mit Silentblöcken, Manometer, Griff, Regler, Schnellkupplung, Ventil, Zubehörhalterung, Ablasshahn, Zierblenden, Schrauben

Häufig gestellte Fragen - WZAC 24150 Workzone

Wie starte ich den Kompressor WZAC 24150?

Stellen Sie sicher, dass der Kompressor vollständig montiert ist. Überprüfen Sie, ob der Ein-/Ausschalter (12) auf «0» steht. Stecken Sie den Stecker in eine vorschriftsmäßige Steckdose. Stellen Sie den Schalter auf «I» zum Starten. Stellen Sie den Druck mit dem Druckregler (3) ein.

Was ist der maximale Kesseldruck?

Der maximale Druck beträgt 10 bar. Der Manostoppt stoppt den Kompressor bei diesem Druck und startet ihn bei 8 bar neu. Das Sicherheitsventil (5) öffnet automatisch bei Überdruck.

Wie wird Kondenswasser abgelassen?

Nach Gebrauch den Schalter auf «0» stellen, den Stecker ziehen, abkühlen lassen. Den Kompressor mit einem Druckluftwerkzeug entleeren. Öffnen Sie den Ablasshahn (9), indem Sie die Schraube gegen den Uhrzeigersinn drehen. Neigen Sie den Kompressor, um das Wasser vollständig abzulassen. Schließen Sie den Hahn.

Was tun, wenn der Kompressor nicht startet?

Überprüfen Sie die Netzspannung, das Kabel und den Stecker. Stellen Sie sicher, dass die Umgebungstemperatur über +5 °C liegt. Wenn der Motor überhitzt ist, lassen Sie ihn abkühlen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie reinige ich den Kompressor?

Stellen Sie den Schalter auf «0», ziehen Sie den Stecker, lassen Sie abkühlen. Entleeren Sie den Kompressor. Verwenden Sie ein sauberes, feuchtes Tuch mit einem milden Reinigungsmittel. Verwenden Sie keinen Hochdruckreiniger oder aggressive Mittel. Trocknen Sie alle Teile.

Welche Schutzausrüstung wird empfohlen?

Tragen Sie eine Schutzbrille, eine Atemschutzmaske bei Staub, einen Gehörschutz (der Schallpegel kann 97 dB erreichen). Tragen Sie eng anliegende Kleidung und festes Schuhwerk.

Kann der Kompressor bei Regen oder an feuchten Orten verwendet werden?

Nein, der Kompressor darf weder Regen ausgesetzt noch in feuchten oder nassen Umgebungen verwendet werden. Die Schutzart IP20 schützt nicht gegen Wasser. Verwenden Sie ihn an einem trockenen und gut belüfteten Ort.

Wie transportiert man den Kompressor sicher?

Schalten Sie den Kompressor aus und ziehen Sie den Stecker. Lassen Sie ihn abkühlen. Entleeren Sie den Kompressor. Verwenden Sie den Transportgriff (2). Transportieren Sie ihn in aufrechter Position. Sichern Sie ihn im Fahrzeug mit einem Gurt.

Wie entsorgt man den Kompressor am Ende seiner Lebensdauer?

Entsorgen Sie ihn nicht über den Hausmüll. Gemäß der WEEE-Richtlinie (2012/19/EU) geben Sie ihn an einer zugelassenen Sammelstelle für das Recycling von Elektro- und Elektronikgeräten ab.

Welche Garantie hat der Kompressor Workzone WZAC 24150?

Der Kompressor hat eine Herstellergarantie von 36 Monaten (3 Jahre). Bewahren Sie die Garantiekarte und die in der Anleitung angegebene Adresse des Kundendienstes auf.

BEDIENUNGSANLEITUNG WZAC 24150 Workzone

Mit QR-Codes Schnell und einfach ans Ziel

Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellensuchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel.

Was sind QR-Codes?

QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispelsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten.

Ihr Vorteil: Kein l assistiges Eintippen von Internet-Adressen oder Kontaktdaten!

Und so Goes

Zum Scannen des QR-Codes benötigen Sie ledigious ein Smartphone, einen installierten QR-Code-Reader sowie eine Internet-Verbindung. Einen QR-Code-Reader finden Sie in der Regel kostenlos im App Store Ihres Smartphones.

Jetzt ausprobieren

Scannen Sie einfach mit Ihrlem Smartphone den folgenden QR-Code und erfahren Sie mehr über Ihr neu erworbenes ALDI-Produkt.

Ihr ALDI-Serviceportal

Alle oben genannten Informationen erhalten Sie auch im Internet über das ALDI-Serviceportal unter www.aldi-service.ch.

Inhaltsverzeichnis

übersicht. 4

Verwendung 5

Lieferumfang/Teilelste 6

Allgemeines 7

Bedienungsanleitung lesen und aufbewahrenen 7

Zeichenerklarung 7

Sicherheit 9

Bestimmungsgemäßer Gebrauch 9

Restrisiken 9

Grundsätzliche Sicherheitshinweise 9

Sicherheitshinweise beim Farbspritzen 12

Sicherheitshinweise für den Kompressor. 13

Erstverwendung 17

Kompressor und Lieferumfang prufen 17

Kompressor montieren 18

Bedienung 19

Überlastsicherung 21

Reinigung und Wartung 21

Kompressor reinigen 22

Kondenswasser ablassen 23

Netzanschlussleitung tauschen 24

Kompressor prufen. 24

Transport 25

Lagerung 26

Fehlersuche 27

Technische Daten 28

Gerausch-/Vibrationsinformation 29

Entsorgung 30

Verpackung entsorgen 30

Kompressor entsorgen 30

Konformitätserklung 31

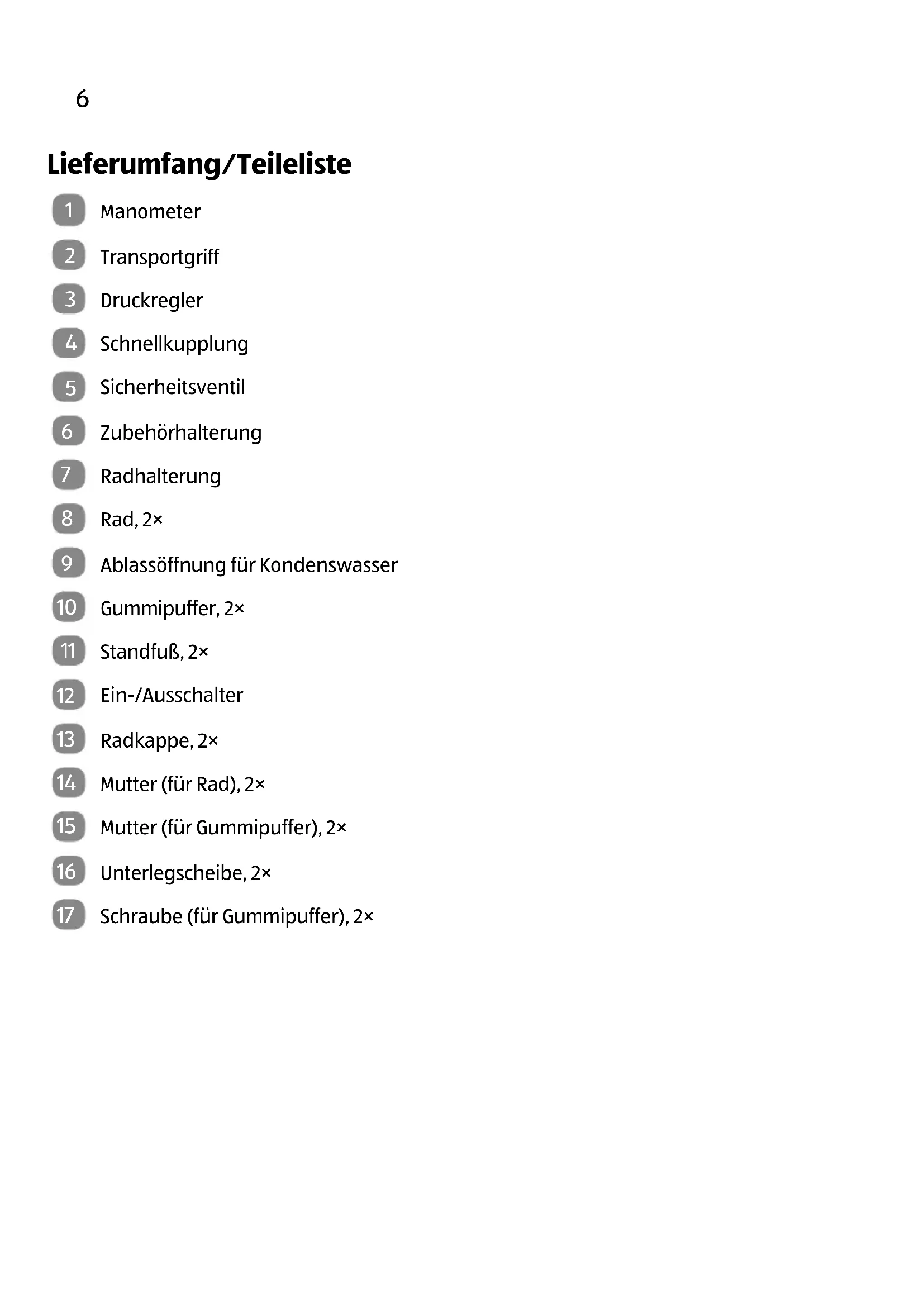

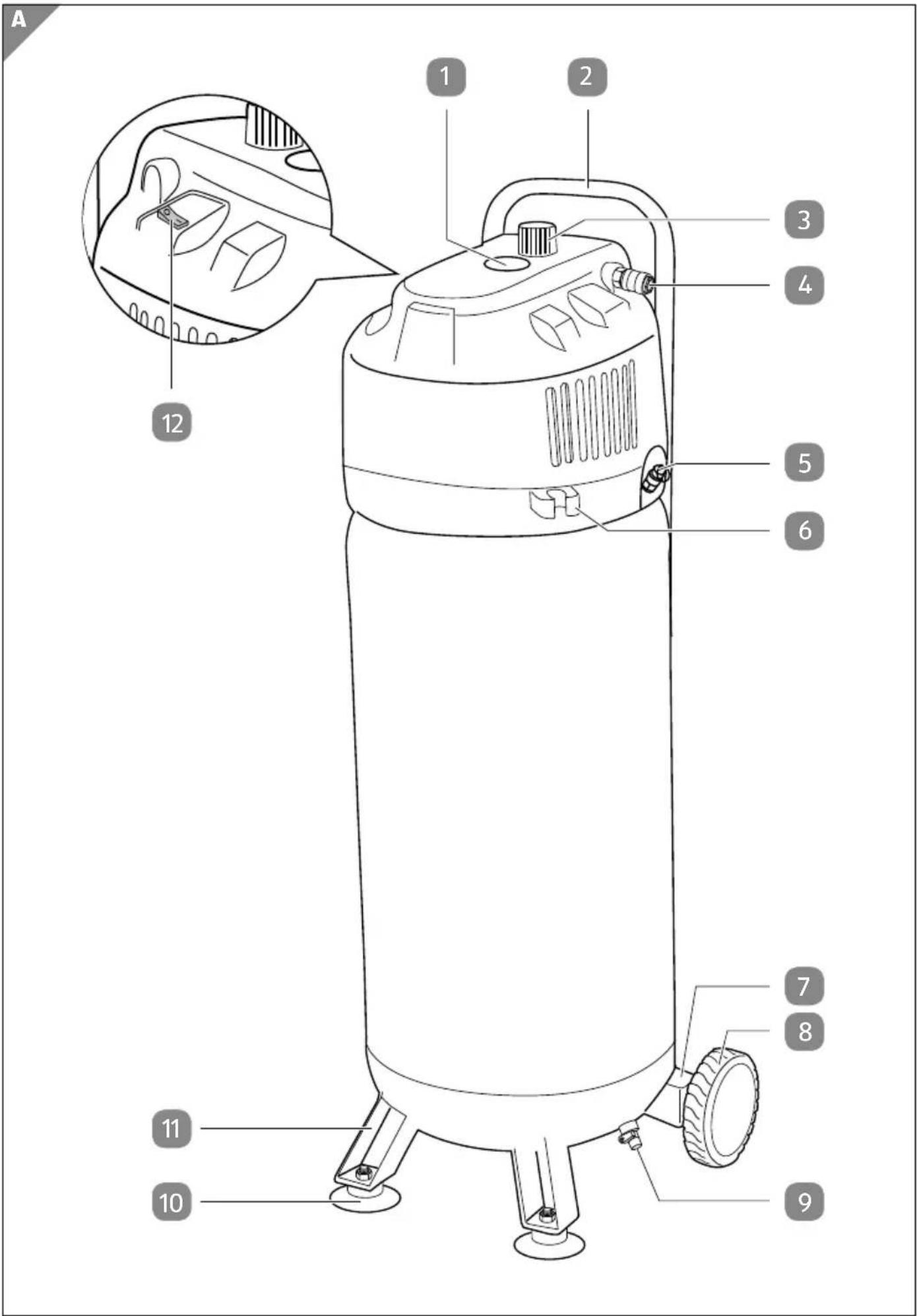

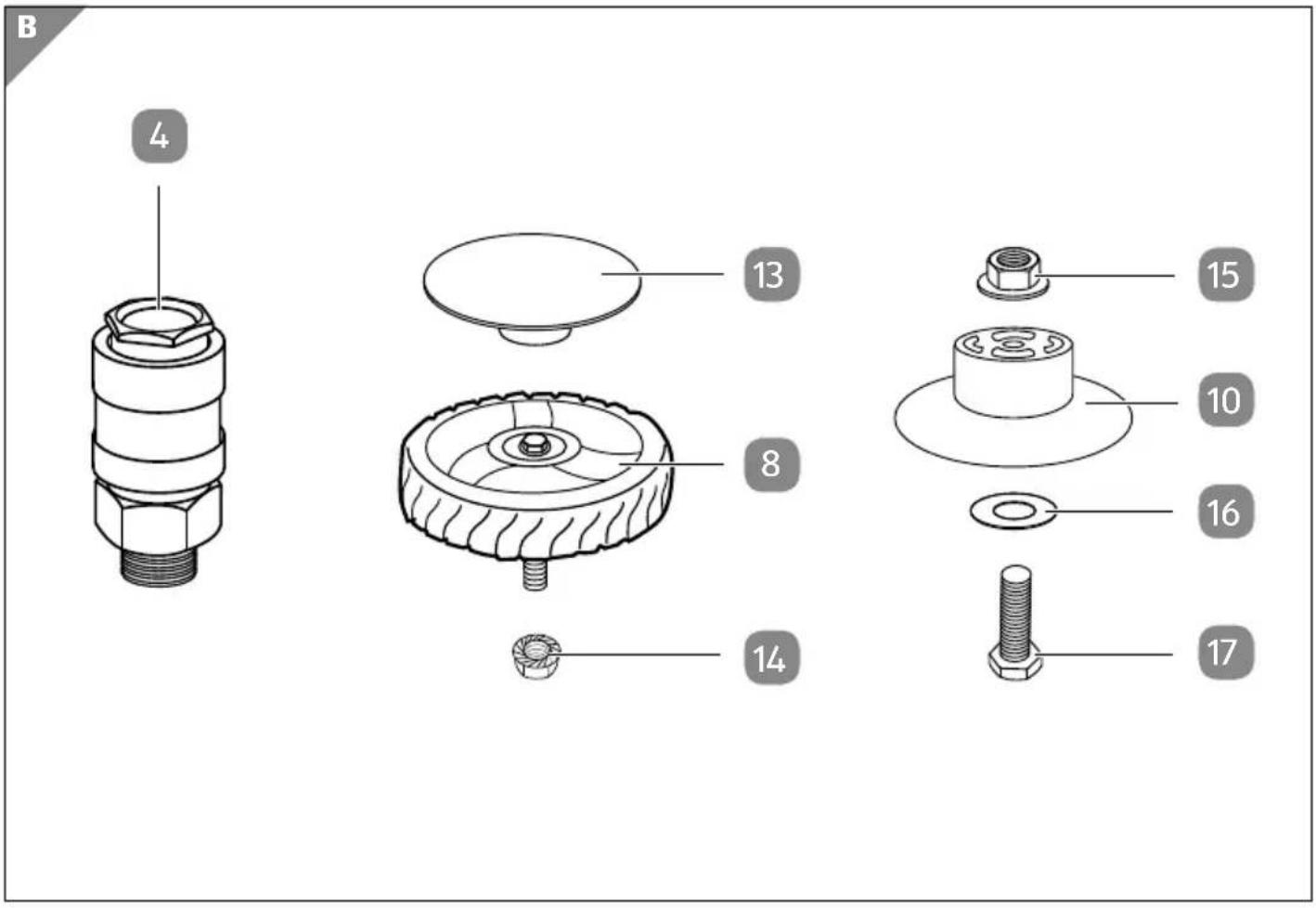

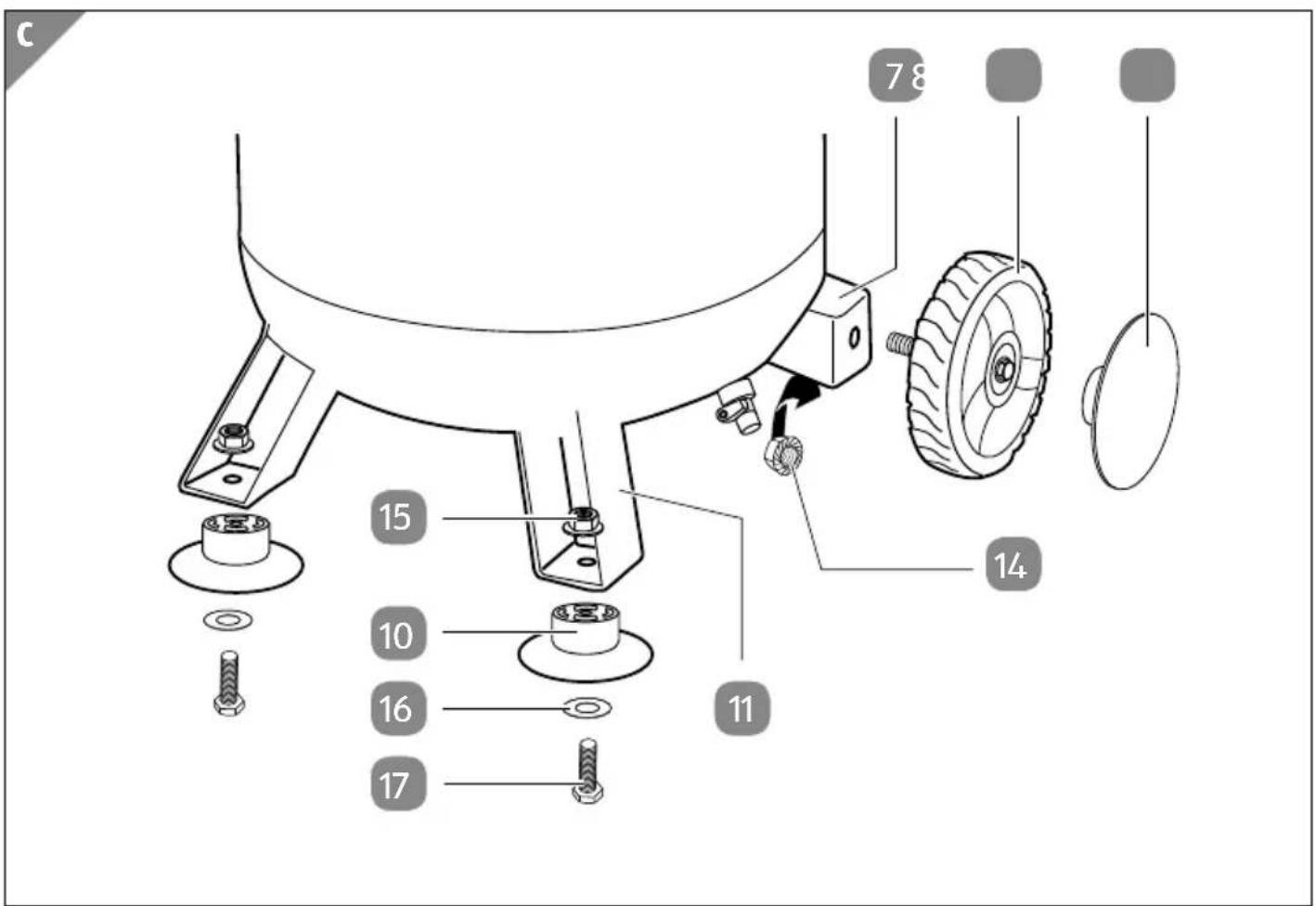

Lieferumfang/Teileliste

1 Manometer
2 Transportgriff
3 Druckregler
4 Schnellkupplung
5 Sicherheitsventil
6 Zubehörhalterung
7 Radhalterung
8 Rad,2x
9 Ablssoftnung fur Kondenswasser
10 Gummipuffer, 2×
11 Standfuß, 2×
12 Ein-/Ausschalter
13 Radkappe, 2×
14 Mutter (fur Rad), 2 ×
15 Mutter (für Gummipuffer), 2 ×
16 Unterlegscheibe, 2×
17 Schraube (für Gummipuffer), 2 ×

Allgemeines

Bedienungsanleitunglesen und aufbewahren

These Bedienungsanleitung gehört zu diesen Kompressor. Sie enthalt wichtige Informationen zur Sicherheit, Verwendung und Pflege.

Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie den Kompressor verwenden. Achten Sie insbesondere auf die Sicherheits-

hinweise und Warnungen. Die Nichtbeachtung der Anweisungen in dieser Bedienungsanleitung kann zu schweren Verletzungen oder zu Beschädigungen des Kompressors führen.

Halten Sie die geltenden lokalen oder nationalen Bestimmungen zur Verwendung deses Produkts ein. Bewahren Sie diese Bedienungsanleitung zur späteren Referenz an einem sicheren Ort auf. Wenn Sie den Kompressor an Dritte weitergeben, geben Sie unbedingt diese Bedienungsanleitung mit.

Zeichenerklarung

Die folgenden Symbole und Signalwörter werden in dieser Bedienungsanleitung, auf dem Kompressor oder auf der Verpackung verwendet.

WARNING!

Bezeichnete eine gefährliche Situation, die, wenn sie nicht vermieden wird, den Tod oder schwere Verletzungen zur Folge haben kann.

VORSICHT!

Bezeichnete eine gefährliche Situation, die, wenn sie nicht vermieden wird, leichte oder moderate Verletzungen zur Folge haben kann.

HINWEIS!

Warnt vor möglichen Sachschäden.

Dieses Symbol weist auf nützliche Zusammeninformationen zum Zusammenbau oder zur Verwendung hin.

Konformitätserklarung (siehe Kapitel „Konformitätserklarung“): Mit thisem Symbol gekennnzeichene Produkte erfüllen alle anzuwendenden Gemeinschaftsvorschriften des Europäischen Wirtschaftsrums.

Lesen Sie die Bedienungsanleitung.

Tragen Sie Gehorschutz.

Allgemeines Warnzeichen

Warning vor elektrischer Spannung

Warning vor bereits Teilen. Die Oberflächen des Kompressors können sich während des Betriebs erwärmen.

Warning: Kompressor kann ohne Warning anlaufen.

Verbot: Kompressor nicht einschalten, bevor der Druckluftschlauch angeschlossen ist.

Der Kompressor muss immer gerade stehen.

Der Kompressorarf nicht auf einer schiefen Ebene abgestellt werden.

36 Monate Herstellergarantie

Dieses Symbol steht für die Motorleistung des Kompressors.

Der garantierte Schalleistungspegel L_WA liegt bei 97 dB.

Sicherheit

Bestimmungsgemäßer Gebrauch

Der Kompressor ist ausschließlich für den Privatanwender im Hobby- und Do-it-yourself-Bereich zum Erzeugen von Druckluft für druckluftbetriebene Werkzeuge geeignet.

Alle weiteren Anwendungen sind ausdrücklich ausgeschlossen und gelten als nicht bestimmungsgemäß Verwendung.

Der Hersteller oder Handler übernimmt keine Haftung für Verletzungen, Verluste oder Schäden, die durch nicht bestimmungsgemäß oder falsche Verwendung entstanden sind. Mögliche Beispiele für nicht bestimmungsgemäß oder falsche Verwendung sind:

• Verwendung des Kompressors für andere Zwecke als für die er bestimmt ist;
• Nichtbeachtung der Sicherheitshinweise und Warnungen sowie der Montage-, Betriebs-, Wartungs- und Reinigungsanweisungen, die in dieser Bedienungsanleitung enthalten sind;
• Nichtbeachtung etwaiger für die Verwendung des Kompressors spezifischer und/oder allgemein geltender Unfallverhütungs-, arbeitsmedizinischer oder Sicherheitstechnischer Vorschriften;
• Verwendung von Zubehör und Ersatzteilen, die nicht für den Kompressor bestimmt sind:
• Veränderungen am Kompressor;
• Reparatur des Kompressors durch einen anderen als den Hersteller oder eine Fachkraft:
• gewerbliche, handwerkliche oder industrielle Nutzung des Kompressors;
• Bedienung oder Wartung des Kompressors durch Personen, die mit dem Umgang mit dem Kompressor nicht vertraut sind und/oder die damit verbundenen Gefahren nicht verstehen.

Restrisiken

Trotz bestimmungsgemäß Verwendung konnen nicht offensichtliche Restrisiken nicht vollig ausgeschlossen werden.

Bedingt durch die Art des Kompressors konnen folgende Gefährdungen auftreten:

• Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes;
• Lungenschäden, falls kein angemessener Atemschutz getragen wird.

Grundsätzliche Sicherheitshinweise

ACKTUNG! Beim Gebrauch these Kompressors sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsatzliche Sicherheitsmaßnahmen zu beachten.

Lesen Sie alle diese Hinweise, bevor Sie den Kompressor benutzen und bewahren. Sie die Sicherheitshinweise gut auf.

1. Halten Sie ihren Arbeitsbereich in Ordnung.

• Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.

2. Berücksichtigten Sie Umgebungseinflüsse.

• Setzen Sie den Kompressor nicht dem Regen aus.
• Benutzen Sie den Kompressor nicht in feuchter oder nasser Umgebung.
• Sorgen Sie für gute Beleuchtung des Arbeitsbereichs.
• Benutzen Sie den Kompressor nicht, wo Brand- oder Explosionsgefahr besteht.

3. Schützen Sie sich vor elektrischem Schlag.

• Vermeiden Sie Körperberührung mit geerdeten Teilen (z. B. Rohren, Radiatoren, Elektroherden, Kühlgärten).

4. Halten Sie andere Personen fern.

• Lassen Sie andere Personen, insbesondere Kinder, nicht den Kompressor oder die Netzanschlussleitung berühren. Halten Sie sie von ihrem Arbeitsbereich fern.

5. Bewahren Sie ihren Kompressor sicher auf.

• Der unbenutzte Kompressor sollte in einem trockenen und abgeschlossenen Raum, außerhalb der Reichweite von Kindern, abgestellt werden.

6. Überlasten Sie ihren Kompressor nicht.

• Sie arbeiten better und{sicherer im angegebenen Leistungsbereich.

7. Tragen Sie geeignete Arbeitskleidung.

• Tragen Sie keine weite Kleidung oder Schmuck, sie konnten von beweglichen Teilen erfasst werden.
• Bei Arbeiten im Freien ist festes Schuhwerk empfehlenswert.
• Tragen Sie bei langen Haaren ein Haarnetz.

8. Benutzen Sie Schutzausrüstung.

• Tragen Sie eine Schutzbrille.
• Verwenden Sie bei stauberzeugenden Arbeiten eine Atemmaske.

9. Verwenden Sie die Netzanschlussleitung nicht für Zwecke, für die sie nicht bestimmt ist.

• Benutzen Sie die Netzanschlussleitung nicht, um den Netzstecker aus der Steckdose zuziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

10. Pflegen Sie ihren Kompressor mit Sorgfalt.

• Halten Sie ihren Kompressor sauber, um gut und sicher zu arbeiten.
• Befolgen Sie die Wartungsvorschriften.
• Kontrollieren Sie regelmäßig die Netzanschlussleitung und den Netzstecker des Kompressors und halten Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern.
• Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie diese, wenn sie beschädigt sind.
• Halten Sie Griffe trocken, sauber und frei von Öl und Fett.

11. Ziehen Sie den Netzstecker.

• Bei Nichtgebrauch des Kompressors, vor der Wartung und beim Wechsel von Werkzeugen.

12. Vermeiden Sie unbeabsichtigten Anlauf.

• Vergewissern Sie sich, dass der Ein-/Ausschalter beim Einstecken des Netzsteckers in die Steckdose auf Stellung „0“ steht.

13. Benutzen Sie Verlängerungskabel für den Außenbereich.

• Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlägerungskabel.

14. Seien Sie aufmerksam.

• Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutz ten Sie den Kompressor nicht, wenn Sie unkonzen triert sind, mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.

15. Überprüfen Sie den Kompressor auf eventuelle Beschädigungen.

• Vor weiterem Gebrauch des Kompressors müssen Schutzvorrichtungen oder weniger beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäß Funktion untersucht werden.
• Prufen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sümmtliche Teile müssen richtig montiert sein und Bedingungen erfüllen, um den einwandfrei Betrieb des Kompressors zu gewährleisten.
• Beschädigte Schutzvorrichtungen und Teile müssen sich gemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit es nicht anders in der Bedienungsanleitung angegeben ist.

• Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden.

• Benutzen Sie keine Kompressoren, bei denen sich der Ein-/Ausschalter nicht ein- und ausschalten{lsst.

16. ACHTUNG!

• Zu ihrer eigenen Sicherheit benutzen Sie nur Zubehör und Zusammengeführten, die in der Bedienungsanleitung angegeben oder vom Hersteller empfehlen oder angegeben werden. Der Gebrauch anderer Einsatzwerkzeuge oder Zubehörteile, als der in der Bedienungsanleitung angegebenen oder im Katalog empfehlenen, kann eine Verletzungs gefahr für Sie bedeuten.

17. Lassen Sie ihren Kompressor durch eine Elektrofachkraft reparieren.

• Dieser Kompressor entspricht den einschlädigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführten werden, indem Originalersatzteile verwendet werden; andern-falls können Unfälle für den Benutzer entstehen.

18. Schutz vor Gerauschemission.

• Tragen Sie während der Verwendung des Kompressors einen Gehorschutz.

19. Austausch der Netzanschlussleitung.

• Wenn die Netzanschlussleitung beschädigt wird, muss sie vom Hersteller oder einer Elektrofachkraft ersetzt werden, um Gefährdungen zu vermeiden.

Sicherheitshinweise beim Farbspritzen

• Verarbeiten Sie keine Lacke oder Lösungsmittel mit einem Flammpunkt von weniger als +55^ .
• Erwärmen Sie keine Lacke und Lösungsmittel.
• Werden gesundheitsschädliche Flüssigkeiten verarbeitet, sind zum Schutz Filtergeräte (Gesichtsmasken) erforderlich. Beachten Sie auch die Angaben über Schutzmaßnahmen, die von den Herstellern solcher Stoffe gemacht werden.
• Beachten Sie die auf den Umverpackungen der verarbeiteten Materialien aufgebrachten Angaben und Kennzeichnungen der Gefahrstoffverordnung. Gegebenenfalls müssen Sie zusätzliche Schutzmaßnahmen treffen, insbesondere geeignete Kleidung und Masken/TRagen.

• Farbdämpfe sind leicht entflammbar. Daherarf während des Spritzvorgangs und im Arbeitsraum keinesfalls geraucht werden.

• Feuerstellen, offenes Licht oder funkenschlagende Maschinen dürfen nicht vorhanden sein, bzw. betrieben werden.

• Bewahren Sie keine Speisen und Getränke im Arbeitsraum auf und verziehen Sie sie dorth nicht.
• Farbdämpfe sind gesundheitsschädlich. Vermeiden Sie das Einatmen von Farbdämpfen.
• Der Arbeitsraum muss größter als 30m^3 sein und es muss ein ausreichender Luftwechsel beim Spritzen und Trocknen gewährleistet sein.
• Spritzen Sie nicht gegen den Wind.
• Beachten Sie beim Verspritzen von brennbaren bzw. gefährlichen Spritzgütern grundsätzlich die Bestimmungen der örtlichen Behörden.
• Verarbeiten Sie in Verbindung mit dem PVC-Druckluftschlauch keine Medien wie Testbenzin, Butylalkohol und Methylen chlorid. Diese Medien zerstören den Druckluftschlauch.

Sicherheitseinweise für den Kompressor

ACKTUNG! Betreiben Sie den Kompressor zu ihrer eigenen Sicherheit erst, nachdem Sie die Sicherheitshinweise gelesen haben.

WARNING!

Explosionsgefahr!

Wenn Sie den Kompressor an einem ungeeigneten, unzureichend belufteten Ort, bei ungeeigneter Umgebungstemperatur oder in einem Raum betreiben, in dem sich Stäube, Säuren, Dämpfe oder entflammbare Gase befinden, besteht Explosionsgefahr.

• Der Kompressorarf nicht in einem Raum betrieben oder gelagert werden, in dem sich Stäube, Säuren, Dämpfe oder entflammbare Gase befinden. Er kann explodieren.

• Halten Sie leicht entflammbare Stoffe vom Kompressor fern.

• Halten Sie vom Verdichter angesaugte Gase oder Dämpfe frei von Beimengen, die im Verdichter zu Bränden und Explosionen führen können.

• Betreiben Sie den Kompressor nur bei einer Umgebungstemperatur von mindestens +5^ und bei maximal +40^ . Bei Temperaturen unter +5^ ist der Motoranlauf durch Schwergängigkeit gefährdet.

• Stellen Sie sicher, dass die Umgebungstemperatur in geschlossener Arbeits umgebung nicht/higher als +25^ ist, um eine ordnungsgemäß Funktion des Kompressors bei anhaltender vollständiger Luftfüllung saferzustellen.

• Betreiben Sie den Kompressor nur in gut belufteten Räumen.
• Sprühen Sie kein Wasser oder entflammbare Flüssigkeiten auf den Kompressor.

WARNING!

Verletzungsgefahr!

Der Druckluftkessel des Kompressors steht während des Betriebs und in nichtentlüftetem Zustand unter Druck. Wenn der Kompressor beschädigt wird, Verbindungen gelöst oder ungeeignete oder beschädigte Leitungen verwendet werden, kann Druck austreten. Es besteht Verletzungsgefahr.

• Der Kompressorarf nicht betrieben werden, wenn der Druckluftkessel Mangel aufweist, durch die Bediener oder Dritte gefahrdet werden.
• Kontrollieren Sie den Druckluftkessel vor jedem Betrieb auf Rost und Beschädigungen. Stellen Sie Beschädigungen fest, wenden Sie sich umgehend über die auf der Garantiekarte angegebene Serviceadresse an unseren Kundendienst.
• Schalten Sie den Kompressor nicht ein, bevor der Druckluftschlauch angeschlossen ist.
• Bohren Sie keinesfalls LÖcher in den Druckluftkessel, bringen Sie keine Schweßnähte an und verformen Sieihn niemals.

• Betreiben Sie den Kompressor niemals, wenn der Druckluftkessel beschädigt oder verformt ist.

• Stellen Sie sicher, dass der Druckluftkessel stets entluftet ist, bevor Sie Verbindungen losen oder Druckluftwerkzeuge anschließen bzw. abmontieren.

• Stellen Sie sicher, dass Sie für Druckluft ausschließlich Pneumatikleitungen verwenden, die für einen mit dem Kompressor übereinstimmenden Maximaldruck geeignet sind.

• Verwenden Sie einen Druckluftschlauch mit Schlauchfangsicherung, wenn Sie mit einem Druck von 7 bar oder mehr arbeiten.

• Versuchen Sie nicht, beschädigte Leitungen zu reparieren, sondern tauschen Sie diese aus.

• Transportieren Sie den Kompressor niemals, wenn der Druckluftkessel unter Druck liegt.

WARNING!

Stromschlaggefahr!

Fehlerhafte Elektroinstallation oder zu hohe Netzspannung konnen zu Stromschlagen führen.

• Schließen Sie den Kompressor nur an, wenn die Netzspannung der Steckdose mit der Angabe auf dem Typenschild übereinstimmt.
• Schließen Sie den Kompressor nur an eine gut zugängliche Steckdose an, damit Sieihn bei einem Störfall schnell vom Stromnetz trennen können.
• Verlegen Sie die Netzanschlussleitung so, dass sie nicht zur Stolperfalle wird.
• Knicken Sie die Netzanschlussleitung nicht und legen Sie sie nicht über scharfe Kanten.
• Ziehen Sie bei Nichtverwendung, vor dem Transport sowie vor Reinigungs- oder Wartungsarbeiten immer den Netzstecker aus der Steckdose.
• Verwenden Sie den Kompressor nicht, wenn die Netzanschlussleitung oder der Netzstecker beschädigt ist. Lassen Sie das beschädigte Teil durch eine autorisierte Fachwerkstatt gegen ein Originalteil austauschen. Wenden Sie sich hierzu über die auf der Garantiekarte angegebene Serviceadresse an unseren Kundendienst.
• Betreiben Sie den Kompressor über eine Fehlerstromschutz einrichtung (RCD) mit einem Auslösestrom von nicht mehr als 30mA . Der Einsatz einer Fehlerstromschutzseinrichtung vermindert das Risiko eines elektrischen Schlages.

WARNING!

Verbrennungsgefahr!

Verdichter und Leitungen des Kompressors können während des Betriebs besteht werden. Sie können sich daran verbrennen.

• Berühren Sie weder Verdichter und Leitungen während des Betriebs, um Verbrennungen zu vermeiden.
• Gehen Sie beim Arbeitsen vorsichtig vor.

WARNING!

Verletzungsgefahr!

Der Druckluftstrahl, den Sie mit dem Kompressor erzeugen konnen, hat einen hohen Druck. Bei unsachgemäßem Umgang mit dem Kompressor oder dem Druckluftstrahl besteht Verletzungsgefahr.

• Richten Sie den Druckluftstrahl oder die an den Kompressor angeschlossenen Druckluftwerkzeuge nicht auf Personen oder Tiere.
• Verwenden Sie den Druckluftstrahl nicht zur Reinigung von Kleidung am Körper.
• Stecken Sie keine Höhe oder Gegenstände durch die Schutzgitter des Kompressors.
• Halten Sie Kinder und Tiere welt vom Funktionsbereich des Kompressors fern.
• Halten Sie beim Lösend der Schlauchkupplung das Kupplungsstück mit der Hand fest, um Verletzungen durch den zusückschnellenden Druckluftschlauch zu vermeiden.
• Stellen Sie sicher, dass alle Schläuche und Druckwerkzeuge für den höchst zulässigen Arbeitsdruck des Kompressors geeignet sind.
• Wir empfehlen bei einem Arbeitsdruck über 7 bar, die Druckluftschläuche an einem Sicherheitskabel (z. B. Drahtseil) zu befestigen.

• Tragen Sie bei der Arbeit mit dem Kompressor eine Schutzbrille und Atemmaske zum Schutz vor Fremdkörpern und wegbefasenen Teilen.

• Kontrollieren Sie den Kompressor vor jedem Betrieb auf Rost und Beschädigungen. Der Kompressorarf nicht mit einem beschädigten oder rostigen Druckbehälter/Druckluftkessel betrieben werden. Wenn Sie Beschädigungen oder Rost entdecken, wenden Sie sich über die auf der Garantiekarte angegebene Serviceadresse an den Hersteller.

HINWEIS!

Beschädigungsgefahr!

Unsachgemäß Umgang mit dem Kompressor kann zu Beschädigungen des Kompressors führen.

• Stecken Sie keine Gegenstände in den Kompressor.

• Transportieren Sie den Kompressor nur an dem damit vorgesehenen Transportgriff.

• Halten Sie den Kompressor stets aufrecht.
• Beim Anlaufen (Starten) des Kompressors kann ein kurzzeitiger Spannungseinbruch auftreten, insbesondere bei schlechter Netzqualität. Diese Einbrüche können andere Geräte beeinflussen (z. B. Flimmern einer Lampe).

Bei einer Netzimpedanz Z_ < 0.322 sind solche Störungen nicht zu erwarten. Kontaktieren Sie Ihr lokales Energieversorgungsunternehmen für weitere Informationen.

Erstverwendung

Kompressor und Lieferumfang prüfen

Verschluckungs- und Erstickungsgefahr!

Kinder)durfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spiel. Kinder konnen Kleinteile verschlucken oder sich Kunststoffbeutel und Folien uber den Kopf stulpen undaran ersticken.

• Halten Sie Kinder vom Kompressor, Kleinteilen und dem Verpackungsmaterial fern.
• Der Kompressor ist kein Kinderspielzeug.

VORSICHT!

Verletzungsgefahr!

Der Kompressor ist sehr schwer. Wenn Sieihn allein aus der Verpackung haben, können Sie sich damit verletzen.

• Hebien Sie den Kompressor nicht allein aus der Verpackung, sondern mit Hilfe einer weiteren Person.

• Heben Sie den Kompressor aus der Verpackung.

• Stellen Sie den Kompressor auf einen ebenen und stabilen Untergrund.
• Prüfen Sie, ob die Lieferung vollständig ist (siehe Abb. A und B).
• Kontrollieren Sie, ob der Kompressor oder die Einzelteile Schäden aufweisen. Ist dies der Fall, benutzen Sie den Kompressor nicht. Wenden Sie sich über die auf der Garantiekarte angegebene Serviceadresse an den Hersteller.
• Behalten Sie wenn möglich die Originalverpackung als zukünftige Referenz.
• Entsorgen Sie nicht benöttiges Verpackungs- und Versandmaterial wie im Kapitel „Entsorgung" beschrieben.

Kompressor montieren

• Montieren Sie den Kompressor wenn möglich mit Hilfe einer weitere Person.
• Stellen Sie vor der Montage sicher, dass Sie ausreichend Platz zur Veräuigung haben, um den Kompressor zu montieren.
• Für die nachstehenden Montageschritte benötigen Sie zwei Maulschlüssel Sw13 und einen Maulschlüssel Sw19 (nicht im Lieferumfang enthalten).

Gummipuffer montieren

1. Stecken Sie eine Schraube 17 mit einer Unterlegscheibe 16 durch den Gummipuffer 10 und das Schraubloch des Standfußes 11 (siehe Abb. C).
2. Schrauben Sie den Gummipuffer mit der Mutter 15 fest.
3. Befestigen Sie den zweiten Gummipuffer auf die gleiche Weise.

Räder montieren

1. Stecken Sie die Radschraube des Rads 8 durch die Radhalterung 7 (siehe Abb. C).

2. Fixieren Sie die Radschraube mit einem Maulschlüssel Sw13 und schrauben Sie das Rad mit der Mutter 14 an der Radhalterung fest.

3. Stecken Sie die Radkappe 13 auf das Rad.

4. Befestigen Sie das zweite Rad auf die gleiche Weise.

Bedienung

HINWEIS!

Beschädigungsgefahr!

Wenn Sie den Kompressor mit langen Zuleitungen, Verlängerungen oder Kabel trommeln betreiben, kann dies einen Spanningsabfall verursachen und den Motoranlauf verhindern.

• Verwenden Sie nach Möglichkeit keine langen Zuleitungen, Verlängerungen oder Kabeltrommeln.

HINWEIS!

Beschädigungsgefahr!

Wenn Sie den Kompressor an einem ungeeigneten Ort aufstellen oderihn unsachgemäß handhaben, können Sie den Kompressor dadurch beschädigen.

• Stellen Sie den Kompressor auf einem gut zugänglichen, ebenen, trockenen und ausreichend stabilen Untergrund auf. Stellen Sie den Kompressor nicht an den Rand oder an die Kante einer Arbeitsfläche.
• Vermeiden Sie einen Hitzestau, indem Sie den Kompressor nicht direkt an eine Wand o. Ä. stellen. Achten Sie darauf, dass die Lüftungsschlitze frei bleiben. Der Abstand zwischen dem Kompressor und Wänden muss mindestens 1 Meter betragen.
• Stellen Sie sicher, dass sich der Kompressor während des Betriebs nicht von der Stelle bewegen kann.
• Stellen Sie den Kompressor während des Betriebs immer auf die Standfuß.
• Stellen Sie den Kompressor nicht auf oder in der Nähe von bereits Oberflächen ab.
• Stellen Sie den Kompressor an einem Ort mit trockener und sauberer Luft auf. Nutzen Sieihn nicht im Regen oder in Feuchträumen und Bereichen, in denen mit Spritzwasser gearbeitet wird.
• Achten Sie darauf, dass die Ansaugluft trocken und staubfrei ist.

• Der integrierte Druckwächter steuert den Druckauf- und Druckabbau im Kompressor:

Der Kompressor schaltet sich aus, wenn der Druck im Druckluftkessel den eingestallen den Höchstwert erreicht hat und er schaltet sich wieder ein, wenn der Druck im Druckluftkessel auf den eingestallen Mindestwert absinkt. Werksseitig sind 10 bar bzw. 8 bar als Höchst- bzw. Mindestwert eingestellt.

Wenn der Druck im Druckluftkessel unkontrolliert steigt, öffnet sich das Sicherheitsventil 5 automatisch, um den Kesseldruck zu reduzieren. Indem Sie am Ring des Sicherheitsventilsziehen, öffnen Sie das Sicherheitsventil manuell und können soEIFEN falls den Kesseldruck reduzieren.

• Der Kompressor ist mit einer Druckminderungsvorrichtung ausgestattet. Sie können den Regeldruck je nach Bedarf einstellen. Viele Druckluftwerkzeuge haben einen geringeren Druckbedarf als den maximal mit thisem Kompressor erzeugbaren Druck.

• Stellen Sie sicher, dass der Kompressor vollständig montiert ist wie im Kapitel „Erstverwendung" beschrieben.

• Stellen Sie sicher, dass der Kompressor ausgeschaltet ist.

Der Ein-/Ausschalter 12 muss auf der Position „0“ stehen.

1. Stellen Sie sicher, dass die Ablassöffnung für Kondenswasser geschlossen ist.
2. Schrauben Sie die Schnellkupplung mit einem Maulschlüssel SW19 fest.
3. Schließen Sie ein Druckluftwerkzeug mit dem Druckluftschlauch so an die Schnellkupplung an, dass es hörbar einrastet.
4. Schließen Sie den Netzstecker an eine vorschrifsmäßig installierte Steckdose an.
5. Stellen Sie den Ein-/Ausschalter auf die Position „I".

Der Kompressor ist jetzt eingeschaltet und lauft an.

1. Um den Druck zu erhöhen, drehen Sie den Druckregler 3 im Uhrzeigersinn. Um den Druck zu senken, drehen Sie den Druckregler gegen den Uhrzeigersinn.
   Am Manometer 1 können Sie den eingestellen Druck ablesen.
   Das Manometer ist nicht exakt kalibriert. Kontrollieren Sie z. B. mit dem Kompressor aufgepumpte Autoreifen an einer Tankstelle.
2. Um den Kompressor auszuschalten, stellen Sie den Ein-/Ausschalter auf die Position „0".
3. Wenn Sie den Kompressor nicht mehr verwenden sollen,ziehen Sie den Netzstecker aus der Steckdose.

4. Entlüften Sie den Kompressor über das angeschlossene Druckluftwerkzeug.

5. Entfernen Sie das Druckluftwerkzeug vom Kompressor, indem Sie die Schnellkupplung keinlich zurückschieben. Halten Sie darauf das Kupplungsstück mit der Hand fest.

Sie konnen das Druckluftwerkzeug auch in der Zubehörhalterung 6 einhängen.

1. Reinigen Sie den Kompressor wie im Kapitel „Kompressor reinigen" beschrieben.

Überlastsicherung

Der Kompressor ist mit einer Überlastsicherung ausgestattet. Im Falle einer Überlastung schaltet die Überlastsicherung den Kompressor automatisch aus, um ein Überhitzen des Kompressors zu verhindern.

Sollte die Überlastsicherung ausgelost haben, gehen Sie wie folgt vor:

1. Schalten Sie den Kompressor aus, indem Sie den Ein-/Ausschalter auf die Position „0“ stellen.
2. Warten Sie, bis der Kompressor abgekühlt ist.
3. Schalten Sie den Kompressor wieder ein, indem Sie den Ein-/Ausschalter auf die Position „I" stellen.

Reinigung und Wartung

WARNING!

Explosionsgefahr!

Der Druckluftkessel oder die angeschlossenen Werkzeuge können unter Druck stehen, bei unsachgemäßem Umgang besteht Explosionsgefahr.

• Entlüften Sie den Kompressor vollständig, bevor Sie Reinigungsd oder Wartungsarbeiten am Kompressor vornehmen.
• Warten Sie den Kompressor regelmäßig und setzen Sie notwendige Instandhaltungs- und Instandsetzungsarbeiten unverzüglich von einer anerkannten Fachwerkstatt vornehmen.

WARNING!

Verbrennungsgefahr!

Der Kompressor wird während des Betriebs besteht und Sie können sich daran verbrennen.

• Lassen Sie den Kompressor vollständig abkühlen, bevor Sie Reinigungsoeder Wartungsarbeiten am Kompressor vornehmen.

HINWEIS!

Kurzschlussgefahr!

In das Gehäuse eingedrungenes Wasser oder andere Flüssigkeiten können einen Kurzschluss verursichen.

• Ziehen Sie vor allen Reinigungs- oder Wartungsarbeiten den Netzstecker aus der Steckdose.
• Tauchen Sie den Kompressor niemals in Wasser oder andere Flüssigkeiten.
• Verwenden Sie keinen Hochdruckreiniger zur Reinigung des Kompressors.
• Achten Sie daraufuf, dass kein Wasser oder andere Flüssigkeiten in das Gehäusegelangen.
• Trennen Sie Druckluftschlauch und -werkzeuge vor der Reinigung vom Kompressor.

HINWEIS!

Beschädigungsgefahr!

Unsachgemäß oder unregelmäßige Reinigung und Wartung können zu Beschäftigungen des Kompressors führen.

• Halten Sie alle Schutzvorrichtungen, Luftschlitze sowie das Motorghause so staub- und schmutzfrei wie möglich.
• Reinigen Sie den Kompressor nach jeder Benutzung.
• Verwenden Sie keine aggressiven Reinigungsmittel, Bürsten mit Metall-oder Nylonborsten sowie keine scharfen oder metallischen Reinigungsgegenstände wie Messer, harte Spachtel und dergleichen. Diese können die Oberflächen beschädigen.

Kompressor reinigen

1. Stellen Sie den Ein-/Ausschalter 12 auf die Position „0".
2. Ziehen Sie vor der Reinigung den Netzstecker aus der Steckdose.
3. Lassen Sie den Kompressor vollständig abkühlen.
4. Entlüften Sie den Kompressor über das angeschlossene Druckluftwerkzeug.
5. Trennen Sie angeschlossene Druckluftwerkzeuge vor der Reinigung von dem Kompressor.

6. Entfernen Sie Kondenswasser wie im Kapitel „Kondenswasser ablassen“ beschrieben.

7. Reiben Sie die Schutzvorrichtungen, Luftschlitze und das Motorengehäuse mit einem sauberen Tuch ab.

8. Wischen Sie den Kompressor mit einem feuchten Tuch und ggf. etwas mildem Reinigungsmittel ab.
9. Wischen Sie alle Teile vollständig trocken.

Kondenswasser ablassen

HINWEIS!

Beschädigungsgefahr!

Wenn sich Druckluft im Druckluftkessel befindet, wird das Kondenswasser beim Offnen der Ablassöffnung für das Kondenswasser mit hohem Druck ausgestoßen.

• Reduzieren Sie den Kesseldruck, bevor Sie die Ablassöffnung für das Kondenswasser öffnen.
• Öffnen Sie die Ablassöffnung für das Kondenswasser stets vorsichtig und drehen Sie die Verschlusssschraube nicht gaz los.

HINWEIS!

Umweltgefahr!

Das Kondenswasser enthalt Öl. Wenn es in die Umwelt oder in die Kanalisation gelangt, führt dies zu Umweltverschmutzungen.

• Entsorgen Sie ölhaltiges Kondenswasser ausschließlich als Sondermüll nach den örtlich geltenden Vorschriften.

Wir empfehlen, für eine dauerhafte Haltbarkeit des Druckluftkessels das Kondenswasser nach jedem Betrieb abzulassen.

1. Stellen Sie den Ein-/Ausschalter 12 auf die Position „0".
2. Ziehen Sie den Netzstecker aus der Steckdose.
3. Lassen Sie den Kompressor vollständig abkühlen.
4. Entlüften Sie den Kompressor über das angeschlossene Druckluftwerkzeug.

5. Trennen Sie angeschlossene Druckluftwerkzeuge von dem Kompressor.

6. Öffnen Sie die Ablassöffnung für das Kondenswasser 9, indem Sie die Verschlussschraube gegen den Uhrzeugersinn drehen.

7. Neigen Sie den Kompressor soweit, dass sich die Ablassöffnung am tiefsten Punkt des Druckluftkessels befindet.
   Jetzt kann das Kondenswasser vollständig ablaufen.
8. Schließen Sie die Ablassöffnung, indem Sie die Verschlusssschraube im Uhrzeugersinn festdrehen.

Netzanschlussleitung tauschen

WARNING!

Stromschlaggefahr!

Wenn die Netzanschlussleitung beschädigt oder unsachgemäß montiert ist, besteht Stromschlaggefahr.

• Die Netzanschlussleitung darf nur durch den Hersteller, seinen Kunden oder eineähnlich qualifizierte Fachkraft ersetzt werden, um Gebführungen zu vermeiden.

Wenn die Netzanschlussleitung beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die beim Hersteller oder seinem Kundendienst erhältlich ist.

Kompressor prüfen

Prüfen Sie den Kompressor regelmäßig auf seinen Zustand. Kontrollieren Sie u. a., ob:

• der Ein-/Ausschalter12 unbeschädigt ist,
• die Verschlusssschraube der Ablasseffnung für das Kondenswasser 9 ordnungsgemäß Funktioniert,
• das Zubehör in einem einwandfrei Zustand ist,
• die Netzanschlussleitung und der Netzstecker unbeschädigt sind,
• die Luftungsschlitze frei und sauber sind. Verwenden Sie ggf. eine weiche Bürste oder einen Pinsel, um sie zu reinigen,
• Das Sicherheitsventil 5 ist auf den hochstzulässigen Druck des Druckluftkessels eingestellt. Es ist nicht zulässig, das Sicherheitsventil zu verstellen.

Falls Sie eine Beschädigung feststellen, müssen Sie diese durch eine Fachwerkstatt beheben setzen, um Gefährdungen zu vermeiden.

Transport

Stromschlaggefahr!

Wenn Sie den Kompressor während des Betriebs transportieren, besteht Stromschlaggefahr.

• Schalten Sie den Kompressor vor jedem Transport aus undziehen Sie den Netzstecker aus der Steckdose.

HINWEIS!

Beschädigungsgefahr!

Wenn Sie den Kompressor unsachgemäß transportieren oder auf den Kopf drehen, kann er beschädigt werden oder Flüssigkeiten können auslaufen.

• Transportieren Sie den Kompressor über kurze Distanzen nur in aufrechten Zustand.
• Sichern Sie den Kompressor gegen Stöbe und Vibrationen, wenn Sie den Kompressor in einem Fahrzeug transportieren.
• Verwenden Sie immer den Transportgriff zum Transport.

• Verwenden Sie keine Haken oder-Seile, um den Kompressor anzuheben.

• Ziehen Sie den Netzstecker aus der Steckdose.

• Lassen Sie den Kompressor vollständig abkühlen.
• Entlüften Sie den Kompressor über das angeschlossene Druckluftwerkzeug.
• Fassen Sie den Kompressor zum Transport am Transportgriff 2 an.
• Sichern Sie den Kompressor mit Halteseilen, wenn Sieihn in einem Fahrzeug oder Anhänger transportieren.

Lagerung

HINWEIS!

Beschädigungsgefahr!

Durch fehlerhafte oder unsachgemäß Lagerung kann der Kompressor beschädigtwerden.

• Ziehen Sie vor der Lagerung den Netzstecker aus der Steckdose, um den Kompressor vom Stromnetz zu trennen.

• Lagern Sie den Kompressor und alle angeschlossenen Druckluftwerkzeuge nur in entluftetem Zustand.
  -Bewahren Sie den Kompressor immer in trockener Umgebung auf.
  -Bewahren Sie den Kompressor immer stehend auf undkippen Sie ihn nicht.
  -Bewahren Sie den Kompressor immer in einem für Kinder unzugänglichen Raum auf.
  -Bewahren Sie den Kompressor stets so auf, dass er nicht von Unbefugten in Betrieb genommen werden kann.

• Ziehen Sie den Netzstecker aus der Steckdose.

• Lassen Sie den Kompressor vollständig abkühlen.
• Entlüften Sie den Kompressor über das angeschlossene Druckluftwerkzeug.
• Reinigen Sie den Kompressor und entfernen Sie das Kondenswasser wie im Kapitel „Reinigung und Wartung" beschreiben.
• Lagern Sie den Kompressor auf einem ebenen und trockenen Untergrund in einem trockenen Raum.
• Decken Sie den Kompressor ab, umihn bei längerer Nichtverwendung vor Staub u. A. zu schützen.

Fehlersuche

Problem Ursache Lösung
Der Kompressor startet nicht.	Es ist keine Netzspannung vorhanden.	- Überprüfen Sie Netzanschluss-leitung, Netzstecker, Sicherheits-ventil 5 und Steckdose.
	Die Netzspannung ist zu niedrig.	- Stellen Sie sicher, dass die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt. - Vermeiden Sie zu lange Verlängerungskabel. - Verwenden Sie nur Verlängerungs-kabel mit ausreichendem Ader-querschnitt.
	Die Umge-bungstemperatur ist zu niedrig.	- Betreiben Sie den Kompressor nicht bei weniger als +5 °C Umge-bungstemperatur.
	Der Motor ist über-hitzt. Die Über-lastsicherung ist ausgelöst.	- Lassen Sie den Motor abkühlen, beseitigen Sie ggf. die Ursache der Überhitzung.
Der Kompressor stoppt nicht. Bei Erreichen des Maximaldruckswird automatisch das Sicher-heitsventil 5 aktiviert.	Der Kompressor ist defekt.	- Setzen Sie sich mit dem Kunden-service oder einem autorisierten Fachbetrieb in Verbindung, um den Kompressor reparieren zu halten.
Der Kompressor lauft, es wird jedoch kein Druck aufgebaut.	Dichtungen sind defekt.	- Überprüfen Sie die Dichtungen. - Lassen Sie kaputte Dichtungen von einer Fachwerkstatt oder dem Kundendienst austauschen.
	Das Sicherheits-ventil 5 ist undrecht.	- Lassen Sie das Sicherheitsventil von einer Fachwerkstatt oder dem Kundendienst austauschen.
	Die Ablassöffnung für das Kondens-wasser 9 ist nicht geschlossen oder undrecht.	- Drehen Sie die Verschlusssschaube für die Ablassöffnung fest zu. - Überprüfen Sie die Dichtung der Verschlusssschaube und ersetzen Sie diese ggf.
Problem Ursache Lösung
Der Kompressor lauft, Druck wird am Mano- meter 1 angezeigt, jedoch Funktionieren die Druckluftwerkzeu- ge nicht.	Die Schlauchver- bindungen sind undicht.	- Überprüfen Sie den Druckluft- schlauch und alle Verbindungen mit Seifenwasser und tauschen Sie sie ggf. aus.
	Die Schnellkupp- lung 4 ist undicht.	- Überprüfen Sie die Schnellkupplung und tauschen Sie diese ggf. aus.
	Am Druckregler 3 ist zu weniger Druck eingestellt.	- Drehen Sie den Druckregler weiter auf.

Technische Daten

Artikelnummer: 95075

Modell: WZAC 241/50

Netzanschluss: 230V / 50Hz

Motorleistung: 1,5 kW

Betriebsart*: S3 25 %

Leerlaufdrehzahl n_0 : 4000 min

Betriebsdruck: max. 10 bar

Druckbehaltervolumen: 50 l

Theoretische Ansaugleistung: ca. 240 l/min

Betriebstemperatur: +5^ bis +40^

Luftfeuchtigkeit: 50% bei maximaler Betriebstemperatur +40^

Maximale Aufstellhöhe: 1000 Meter über NN (Normalnull)

Schutzart: IP20 (geschützt gegen feste Fremdkörper ≥ 12,5mm nicht geschützt gegen eindringendes Wasser)

Gerätegewicht: 23,8 kg

*Aussetzbetrieb, ohne Anlauf, ohne Bremsung (Spieldauer 10 Minuten). Bei Aussetzbetrieb wird immer die prozentuale Einschaltdauer (25%) angegeben, damit in den Betriebspausen durch konvektive Kuhlung die entstandene Übertemperatur abgegeben werden kann.

Der Aussetzbetrieb besteht aus der Einsatzzeit und den Kuhlpausen, Betriebsspiel genannot. Der Betrachtungszeitraum beträgt 10 Minuten. 25% Einsatzdauer bedeuten, dass das Gerät 2,5 Minuten mit der Nennaufnahmeleistung betreiben werden kann, daran schließt sich eine Abkühlphase von 7,5 Minuten an.

Gerausch-/Vibrationsinformation

WARNING!

Gesundheitsgefahr!

Das Arbeiten ohne Gehörschutz oder Schutzkleidung kann zu Gesundheitsschäden führen.

• Tragen Sie bei der Arbeit einen Gehörschutz und angemessene Schutzkleidung.

Gemessen gemäß EN ISO 2151:2008. Das Gerausch am Arbeitsplatz kann 80 dB(A) überschreiben, in thisem Fall sind Schutzmaßnahmen für den Benutzer erforderlich (geeigneten Gehörschutz/TRagen).

Schalldruckpegel L pA: 83 dB(A)
Schalleistungspegel L WA:97 dB(A)
- Unsicherheit K: 2 dB(A)

Die oben genannten Werte sind Gerauschemissionswerte und müssenihar nicht zeitgleich sichere Arbeitsplatzwerte darstellen. Die Wechselbeziehung zwischen Emissions- und Immissionspegeln kann nicht zuverlüssig zu einer Ableitung führen, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht.

Faktoren, welche den jeweiligen am Arbeitsplatz vorhandenen Immissionspegel beeinflussen können, beinhalten die Spezifikation des Arbeitsraumes und der Umgebung, die Dauer der Einwirkungen, andere Gerauschquellen u.a.

Berücksichtigten Sie bei den zuverlässigen Arbeitsplatzwerten auch mögliche Abweichungen in den nationalen Regelungen. Die oben genannten Informationen ermöglich dem Anwender jedoch, eine bessere Abschätzung von Gefährung und Risiko vorzunehmen.

Entsorgung

Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung.

Kompressor entsorgen

• Entsorgen Sie den Kompressor entsprechend den in Ihr dem Land geltenden Vorschriften.

Altgeräte)dürfen nicht in den Hausmüll!

Dieses Symbol weist darauf auf hin, dass these Product gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. Dieses Produkt muss bei einer davon vorgesehenen Sammelstelle abgegeben werden. Dies kann z. B. durch Rückgabe beim Kauf eines ähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronik-Altgeräte geschehen. Der unsachgemäß Umgang mit Altgeräten kann aufgrund potentiell gefährlicher Stoffe, die früig in Elektround Elektronik-Altgeräten enthalten sind, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Durch die sachgemäß Entsorgung thesese Produkte tragen Sie außer dem zu einer effektiven Nutzung natürlicher Ressourcen bei. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei ihrer Stadtverwaltung, dem öffentlich-rechtlichen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihrer Müllabfuhr.

Konformitätserklung

Einhell Germany AG · Wiesenweg 22 · D-94405 Landau/Isar

Konformitätserklarung

D erklart folgende Konformität gemäß EU-Richtlinie und Normen für Antikel

Landau/Isar, den 30.01.2017

Liu/Product-ManagementWeichselgartner/General-Manager

First CE:17

Art.-No.: 40.104.66 I-No.: 11017

Einhell Germany AG · Wiesenweg 22 · D-94405 Landau/Isar

Konformitätserklarung

D erklart folgende Konformität gemäß EU-Richtlinie und Normen für Antikel
GB explains the following conformity according to EU directives and norms for the following product
F déclare la conformité suivante selon la directive CE et les normes concernant l'article
I dichiarà la seguente conformità secondo la direttiva UE e le norme per l'articolo
NL verwkaart de volgende overeenstemming conform EU richtlijn en normen voor het product
E declara la asigniente conformidad a tenor de la directiva y normas de la UE para el articulo
P declara a segunte conformidade, de acordo com as diretiva CE e normas para o artigo
DK attesterer folgende overensstemmelse i medfor af EU-direktiv samt standarder for article
S forklarar foljande overensstammelse enl. EU-direktiv och standarder for articeln
FIN vakuuttaa, etta tuote tayttaa EU-direktiivin ja standardien vaatimukset
EE toendab toote vastavust EL direktivile ja standarditele
CZ vydáva následujici prohláseni o shodé podle směrnice EU a norem pro vyrobek
SLO potrjue sledeco skladnost s smernico EU in standardi za izdelek
SK vydáva nasledujúce prehlásenie o zhode podla smernice EU a noriem pre vyrobok
H a cikkekhez az EU-irányvonal és Normák szerint a kovetkező konformitàst jelenti ki

PL deklaruj zgodnosc wymienionego ponizej artykulu z nastepujacymi normami na podstawie dyrektywy WE.
BG DeKlapnpa CbOTBeTHOTO CbOTBETCTBNE CbflaCHO DnpeKTNaHa EC n HopMn 3a apTnKynI
LV paskaidro sadu atbilstibu ES direktivai un standartiem
LT apibudina sj atitikima EU reikalavimams ir prekés normoms
RO declară urmatoarea conformitate conform directei UE si normelor pentru articolul
GR ak o p v a O8nyia EK ka ta npotuna yia to npoiov
HR potvrduje sljedecu uskladenost prema smjernicama EU i normama za artikl
BIH potvrduje sljedecu uskadenost prema smjernicama EU i normama za artikl
RS potvrduje sledecu uskladenost prema smernicama EZ i normama za artikal
RUS CLEdyUOIMyIOCTOBepaTcYTO CLEdyUOINHPOyKTbI COOTBETCTBYOT DnpeKTHBAM H HopMaM EC
UKR nporolouye npo 3a3haeHy HnKHe BiNObiHicTb Bnpo6y DnpeHTnBAM Ta cTaHdpTAm EC Ha Bnpi6
MK ja n3jabyBa cneDnata Coo6p3Hocr coIaCHO EY-dnpeKTHBaTaN HopMNTe 3a apTNkIN
TR Ürünü ile ilgili AB direktifleri ve normali geregne asagida açiklanan uygünluğu belirir
N erklær følgende samsvar i henhold til EU-direktivet og standarder for articikel
IS Lysir uppylingu EU-reglna og annarra staola voru

Kompressor WZAC 241/50 (Workzone)

2014/29/EU
2005/32/EC_2009/125/EC
2014/35/EU
2006/28/EC
2014/30/EU
2014/32/EU
2014/53/EC
2014/68/EU
□90/396/EC_2009/142/EC
□89/686/EC_96/58/EC
2011/65/EU

2006/42/EC

Annex IV

Notified Body:

Notified Body No.:

Reg. No.:

2000/14/EC_2005/88/EC

Annex V
Annex VI

Noise: measured LWA = 97 dB (A); guaranteed LWA = 97 dB (A)

P=1.5kW;L/0=c m

Notified Body: TÜV Rheinland LGA Products GmbH, Tillystraße 2, 90431 Nürnberg

2004/26/EC

Emission No.:

Standard references: EN 1012-1; EN 60204-1; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3

Landau/Isar, den 30.01.2017

Liu/Product-ManagementWeichselgartner/General-Manager

First CE:17

Art.-No.: 40.104.66 I-No.: 11017

Einhell Germany AG · Wiesenweg 22 · D-94405 Landau/Isar

Konformitätserklarung

D erklart folgende Konformität gemäß EU-Richtlinie und Normen für Antikel

Landau/Isar, den 30.01.2017

Liu/Product-ManagementWeichselgartner/General-Manager

First CE:17

Art.-No.: 40.104.66 I-No.: 11017
